Presentación CloudStorage- Almacenamiento en la Nube, impartida por Roberto Asenjo, Ingeniero de Preventa de Cloud Solutions de arsys, en el encuentro Oficina Evolutiva en noviembre de 2013.
Más información en http://www.arsys.es
6. Cloudstorage
¿Qué es? ¿Quién lo utiliza? ¿Qué implica?
Cloudstorage permite almacenar, archivar y hacer backup
de grandes volúmenes de información garantizando la
protección de datos críticos, confidenciales o sensibles, con
las más completas medidas de seguridad.
Una solución que utiliza la tecnología Cloud para dar
respuesta a clientes con grandes necesidades de
almacenamiento a un coste eficiente.
Sin inversiones ni largos plazos de entrega

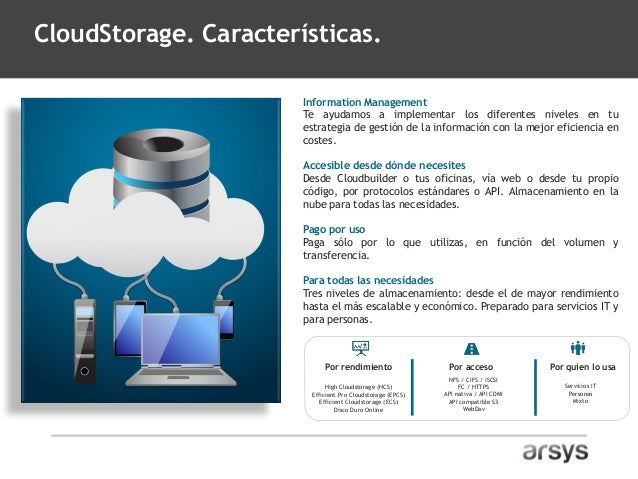

7. CloudStorage. Características.
Information Management
Te ayudamos a implementar los diferentes niveles en tu
estrategia de gestión de la información con la mejor eficiencia en
costes.
Accesible desde dónde necesites
Desde Cloudbuilder o tus oficinas, vía web o desde tu propio
código, por protocolos estándares o API. Almacenamiento en la
nube para todas las necesidades.
Pago por uso
Paga sólo por lo que utilizas, en función del volumen y
transferencia.
Para todas las necesidades
Tres niveles de almacenamiento: desde el de mayor rendimiento
hasta el más escalable y económico. Preparado para servicios IT y
para personas.
Por rendimiento
High Cloudstorage (HCS)
Efficient Pro Cloudstorage (EPCS)
Efficient Cloudstorage (ECS)
Disco Duro Online
Por acceso
NFS / CIFS / iSCSI
FC / HTTPS
API nativa / API CDMI
API compatible S3
WebDav
Por quien lo usa
Servicios IT
Personas
Mixto

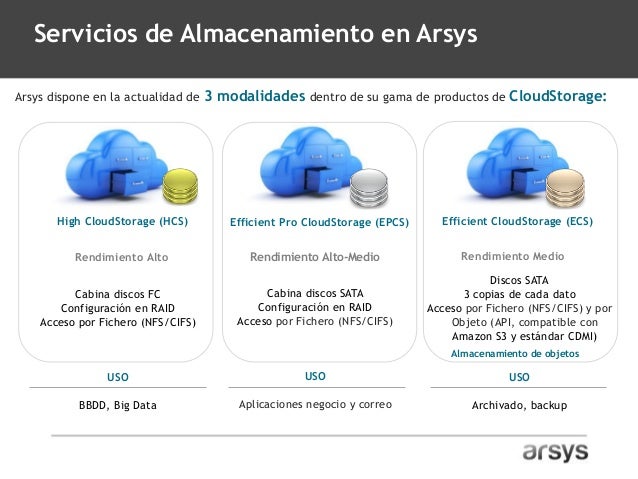

8. Servicios de Almacenamiento en Arsys
Arsys dispone en la actualidad de 3
High CloudStorage (HCS)
Rendimiento Alto
Cabina discos FC
Configuración en RAID
Acceso por Fichero (NFS/CIFS)
modalidades dentro de su gama de productos de CloudStorage:
Efficient Pro CloudStorage (EPCS)
Rendimiento Alto-Medio
Cabina discos SATA
Configuración en RAID
Acceso por Fichero (NFS/CIFS)
Efficient CloudStorage (ECS)
Rendimiento Medio
Discos SATA
3 copias de cada dato
Acceso por Fichero (NFS/CIFS) y por
Objeto (API, compatible con
Amazon S3 y estándar CDMI)
Almacenamiento de objetos
USO
USO
USO
BBDD, Big Data
Aplicaciones negocio y correo
Archivado, backup

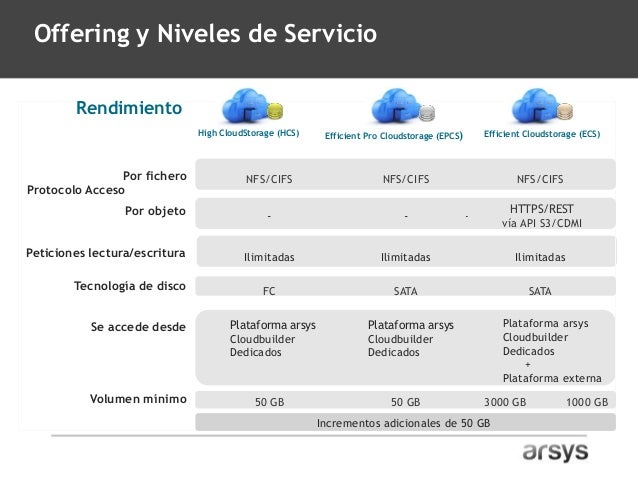

9. Offering y Niveles de Servicio
Rendimiento
High CloudStorage (HCS)
Por fichero
Protocolo Acceso
Por objeto
Peticiones lectura/escritura
Tecnología de disco
Efficient Pro Cloudstorage (EPCS)
Efficient Cloudstorage (ECS)
NFS/CIFS
NFS/CIFS
-
-
Ilimitadas
Ilimitadas
Ilimitadas
FC
SATA
SATA
Se accede desde
Plataforma arsys
Cloudbuilder
Dedicados
Volumen mínimo
50 GB
NFS/CIFS
HTTPS/REST
vía API S3/CDMI
-
Plataforma arsys
Cloudbuilder
Dedicados
+
Plataforma externa
Plataforma arsys
Cloudbuilder
Dedicados
50 GB
3000 GB
Incrementos adicionales de 50 GB
1000 GB

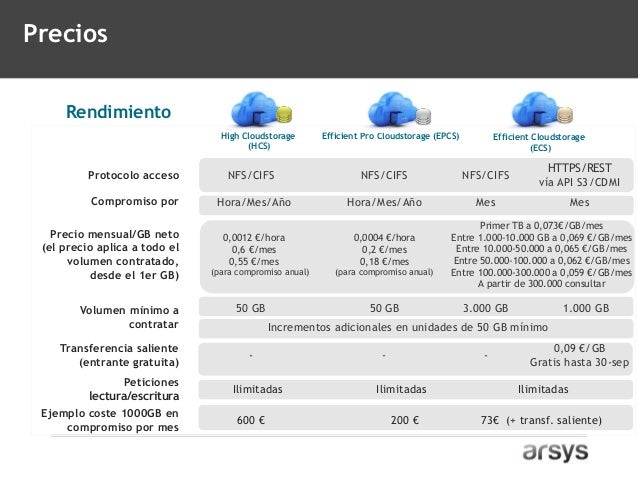

10. Precios
Rendimiento
High Cloudstorage
(HCS)
Efficient Pro Cloudstorage (EPCS)
Efficient Cloudstorage
(ECS)
Protocolo acceso
NFS/CIFS
NFS/CIFS
NFS/CIFS
HTTPS/REST
vía API S3/CDMI
Compromiso por
Hora/Mes/Año
Hora/Mes/Año
Mes
Mes
Precio mensual/GB neto
(el precio aplica a todo el
volumen contratado,
desde el 1er GB)
Volumen mínimo a
contratar
Transferencia saliente
(entrante gratuita)
Peticiones
lectura/escritura
Ejemplo coste 1000GB en
compromiso por mes
0,0012 €/hora
0,6 €/mes
0,55 €/mes
(para compromiso anual)
50 GB
0,0004 €/hora
0,2 €/mes
0,18 €/mes
(para compromiso anual)
50 GB
Primer TB a 0,073€/GB/mes
Entre 1.000-10.000 GB a 0,069 €/GB/mes
Entre 10.000-50.000 a 0,065 €/GB/mes
Entre 50.000-100.000 a 0,062 €/GB/mes
Entre 100.000-300.000 a 0,059 €/GB/mes
A partir de 300.000 consultar
3.000 GB
1.000 GB
Incrementos adicionales en unidades de 50 GB mínimo
Ilimitadas
600 €
-
-
0,09 €/GB
Gratis hasta 30-sep
Ilimitadas
Ilimitadas
200 €
73€ (+ transf. saliente)

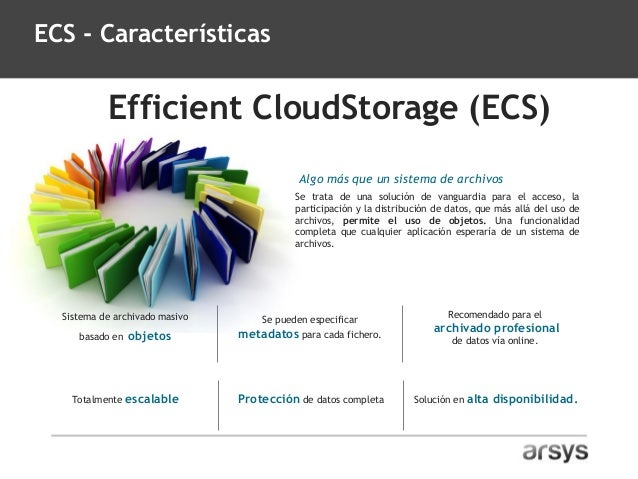

12. ECS - Características
Efficient CloudStorage (ECS)
Algo más que un sistema de archivos
Se trata de una solución de vanguardia para el acceso, la
participación y la distribución de datos, que más allá del uso de
archivos, permite el uso de objetos. Una funcionalidad
completa que cualquier aplicación esperaría de un sistema de
archivos.
Sistema de archivado masivo
basado en
Totalmente
objetos
Se pueden especificar
metadatos para cada fichero.
escalable
Protección de datos completa
Recomendado para el
archivado profesional
de datos vía online.
Solución en
alta disponibilidad.

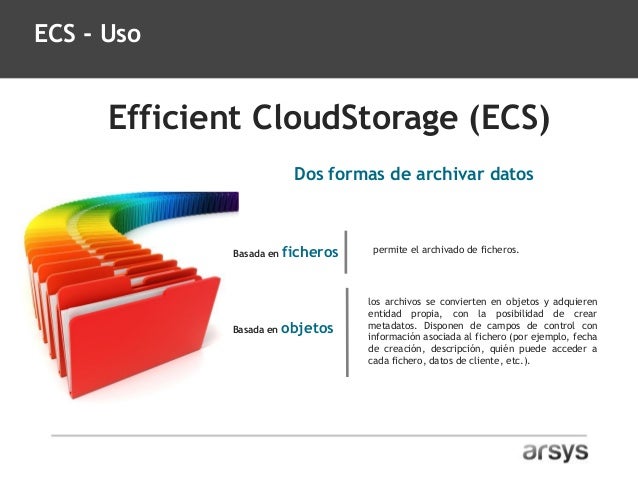

13. ECS - Uso
Efficient CloudStorage (ECS)
Dos formas de archivar datos
Basada en
Basada en
ficheros
objetos
permite el archivado de ficheros.
los archivos se convierten en objetos y adquieren
entidad propia, con la posibilidad de crear
metadatos. Disponen de campos de control con
información asociada al fichero (por ejemplo, fecha
de creación, descripción, quién puede acceder a
cada fichero, datos de cliente, etc.).

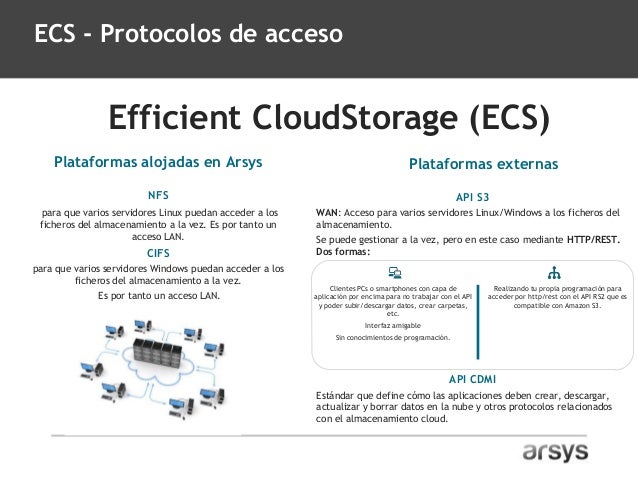

14. ECS - Protocolos de acceso
Efficient CloudStorage (ECS)
Plataformas alojadas en Arsys
Plataformas externas
NFS
para que varios servidores Linux puedan acceder a los
ficheros del almacenamiento a la vez. Es por tanto un
acceso LAN.
CIFS
para que varios servidores Windows puedan acceder a los
ficheros del almacenamiento a la vez.
Es por tanto un acceso LAN.
API S3
WAN: Acceso para varios servidores Linux/Windows a los ficheros del
almacenamiento.
Se puede gestionar a la vez, pero en este caso mediante HTTP/REST.
Dos formas:
Clientes PCs o smartphones con capa de
aplicación por encima para no trabajar con el API
y poder subir/descargar datos, crear carpetas,
etc.
Realizando tu propia programación para
acceder por http/rest con el API RS2 que es
compatible con Amazon S3.
Interfaz amigable
Sin conocimientos de programación.
API CDMI
Estándar que define cómo las aplicaciones deben crear, descargar,
actualizar y borrar datos en la nube y otros protocolos relacionados
con el almacenamiento cloud.

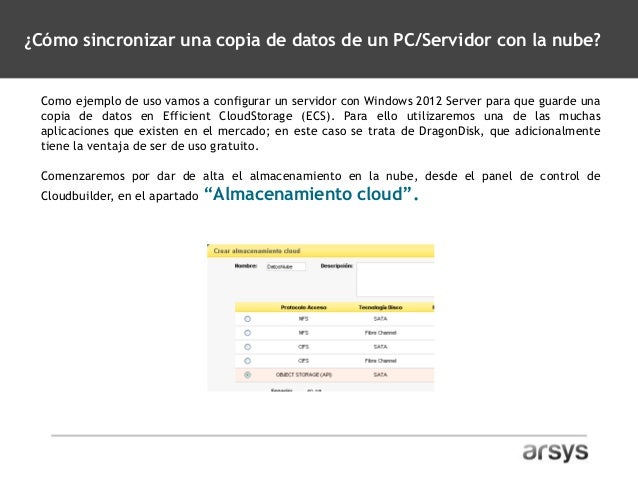

15. ¿Cómo sincronizar una copia de datos de un PC/Servidor con la nube?
Como ejemplo de uso vamos a configurar un servidor con Windows 2012 Server para que guarde una
copia de datos en Efficient CloudStorage (ECS). Para ello utilizaremos una de las muchas
aplicaciones que existen en el mercado; en este caso se trata de DragonDisk, que adicionalmente
tiene la ventaja de ser de uso gratuito.
Comenzaremos por dar de alta el almacenamiento en la nube, desde el panel de control de
Cloudbuilder, en el apartado
“Almacenamiento cloud”.
16. ¿Cómo sincronizar una copia de datos de un PC/Servidor con la nube?
Cloudbuilder nos devolverá los datos de acceso al servicio vía API:
A continuación necesitamos descargar la aplicación e instalarla en el Servidor que queremos
sincronizar con la nube.
Una vez hecho, y aunque no es necesario para nuestros fines, podemos abrir la aplicación para
comprobar que vemos el almacenamiento ECS.

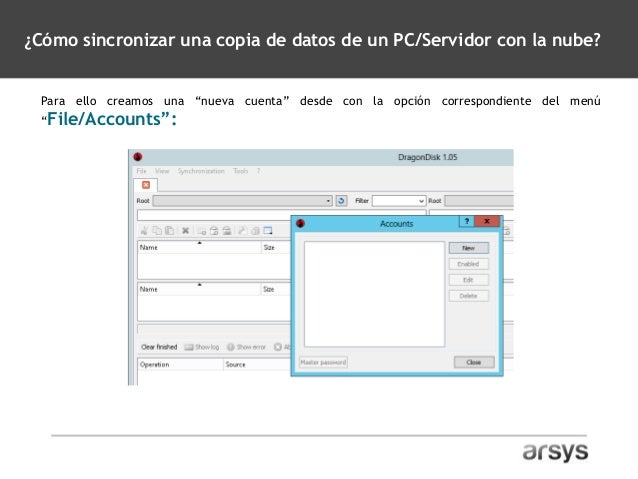

17. ¿Cómo sincronizar una copia de datos de un PC/Servidor con la nube?
Para ello creamos una “nueva cuenta” desde con la opción correspondiente del menú
“File/Accounts”:

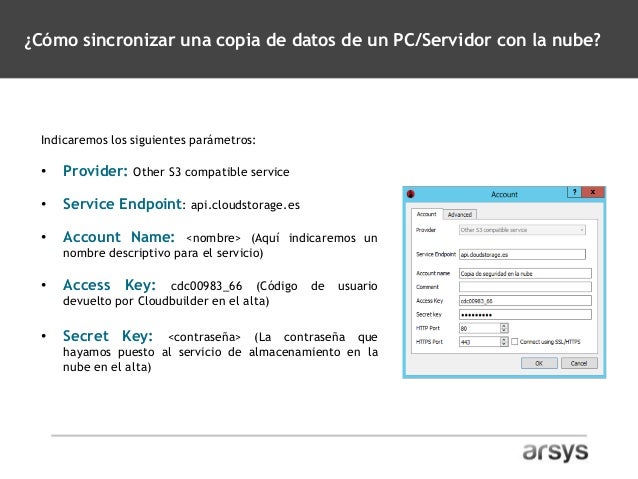

18. ¿Cómo sincronizar una copia de datos de un PC/Servidor con la nube?
Indicaremos los siguientes parámetros:
•
Provider: Other S3 compatible service
•
Service Endpoint: api.cloudstorage.es
•
Account Name: <nombre> (Aquí indicaremos un
nombre descriptivo para el servicio)
•
Access Key: cdc00983_66 (Código de usuario
devuelto por Cloudbuilder en el alta)
•
Secret Key: <contraseña> (La contraseña que
hayamos puesto al servicio de almacenamiento en la
nube en el alta)

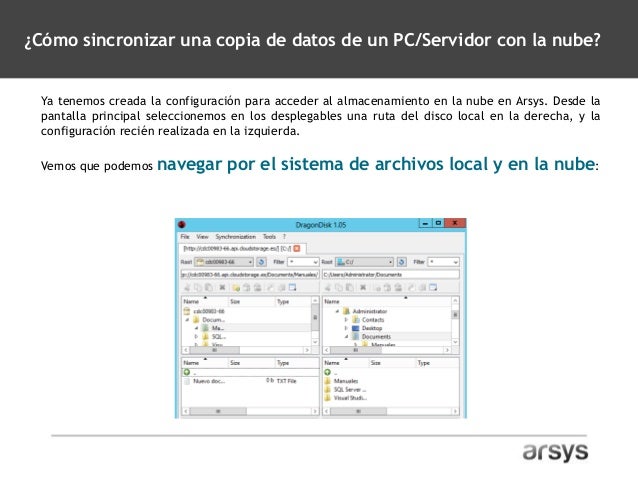

19. ¿Cómo sincronizar una copia de datos de un PC/Servidor con la nube?
Ya tenemos creada la configuración para acceder al almacenamiento en la nube en Arsys. Desde la
pantalla principal seleccionemos en los desplegables una ruta del disco local en la derecha, y la
configuración recién realizada en la izquierda.
Vemos que podemos navegar
por el sistema de archivos local y en la nube:

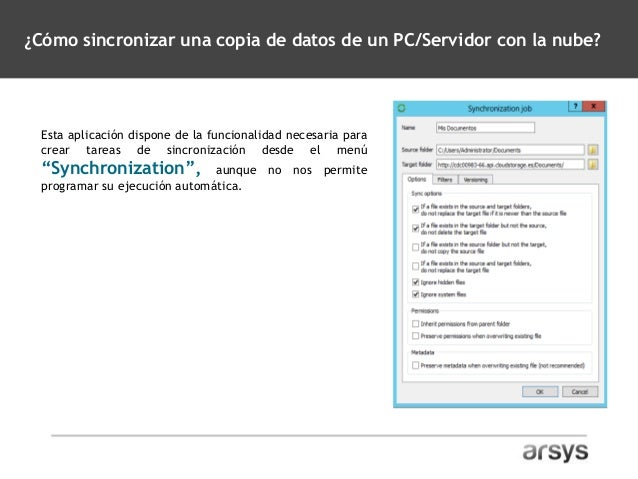

20. ¿Cómo sincronizar una copia de datos de un PC/Servidor con la nube?
Esta aplicación dispone de la funcionalidad necesaria para
crear tareas de sincronización desde el menú
“Synchronization”,
aunque no nos permite
programar su ejecución automática.

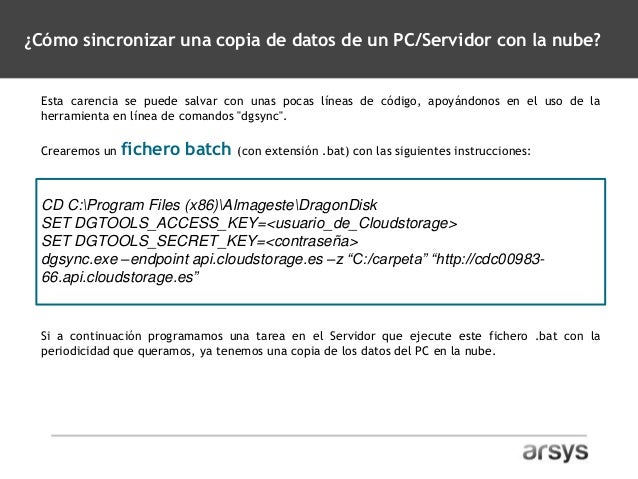

21. ¿Cómo sincronizar una copia de datos de un PC/Servidor con la nube?
Esta carencia se puede salvar con unas pocas líneas de código, apoyándonos en el uso de la
herramienta en línea de comandos "dgsync".
Crearemos un fichero
batch (con extensión .bat) con las siguientes instrucciones:
CD C:Program Files (x86)AlmagesteDragonDisk
SET DGTOOLS_ACCESS_KEY=<usuario_de_Cloudstorage>
SET DGTOOLS_SECRET_KEY=<contraseña>
dgsync.exe –endpoint api.cloudstorage.es –z “C:/carpeta” “http://cdc0098366.api.cloudstorage.es”
Si a continuación programamos una tarea en el Servidor que ejecute este fichero .bat con la
periodicidad que queramos, ya tenemos una copia de los datos del PC en la nube.

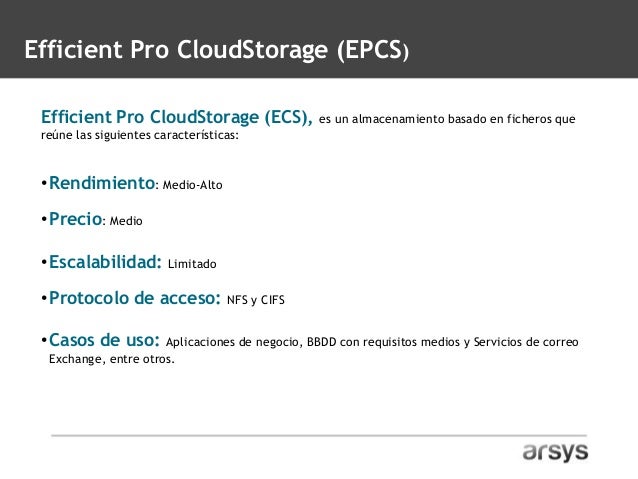

23. Efficient Pro CloudStorage (EPCS)
Efficient Pro CloudStorage (ECS),
es un almacenamiento basado en ficheros que
reúne las siguientes características:
• Rendimiento: Medio-Alto
• Precio: Medio
• Escalabilidad: Limitado
• Protocolo de acceso:
• Casos de uso:
NFS y CIFS
Aplicaciones de negocio, BBDD con requisitos medios y Servicios de correo
Exchange, entre otros.

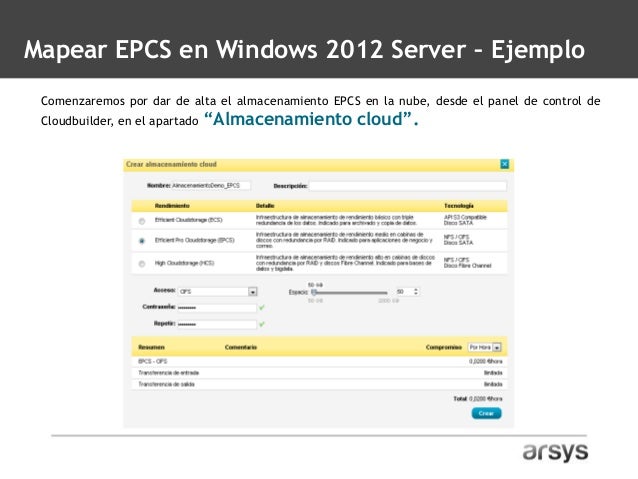

24. Mapear EPCS en Windows 2012 Server – Ejemplo
Comenzaremos por dar de alta el almacenamiento EPCS en la nube, desde el panel de control de
Cloudbuilder, en el apartado
“Almacenamiento cloud”.

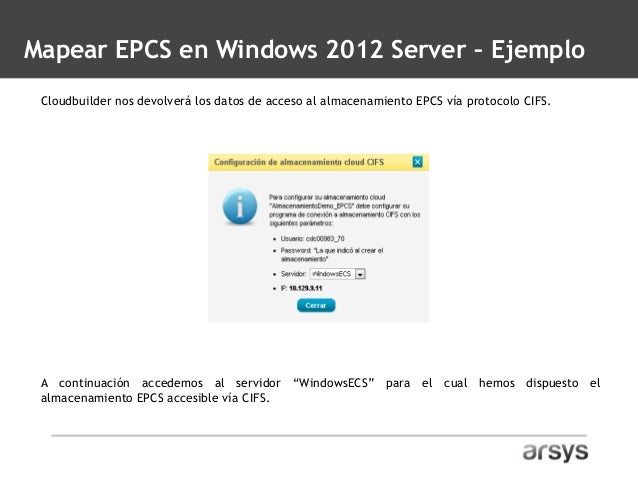

25. Mapear EPCS en Windows 2012 Server – Ejemplo
Cloudbuilder nos devolverá los datos de acceso al almacenamiento EPCS vía protocolo CIFS.
A continuación accedemos al servidor “WindowsECS” para el cual hemos dispuesto el
almacenamiento EPCS accesible vía CIFS.

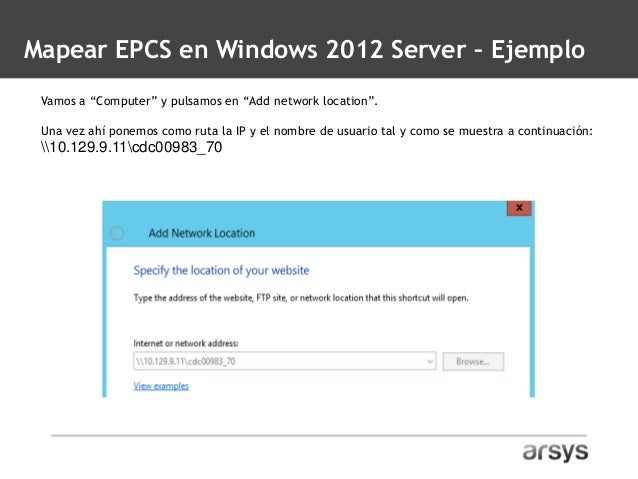

26. Mapear EPCS en Windows 2012 Server – Ejemplo
Vamos a “Computer” y pulsamos en “Add network location”.
Una vez ahí ponemos como ruta la IP y el nombre de usuario tal y como se muestra a continuación:
10.129.9.11cdc00983_70
27. Mapear EPCS en Windows 2012 Server – Ejemplo
Posteriormente nos pedirá el usuario y contraseña con el que hemos dado de alta el
almacenamiento EPCS.
28. Mapear EPCS en Windows 2012 Server – Ejemplo
El sistema nos validará que la configuración se ha hecho de forma correcta y accederá
automáticamente a la ruta donde se encuentra el almacenamiento. A continuación ya podemos
empezar a usar el EPCS.

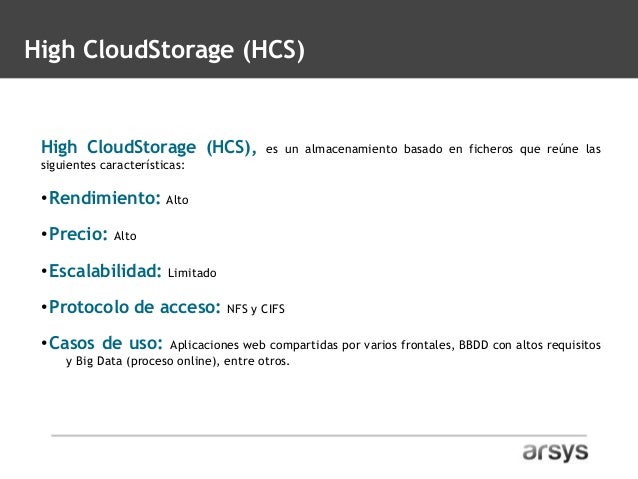

30. High CloudStorage (HCS)
High CloudStorage (HCS),
es un almacenamiento basado en ficheros que reúne las
siguientes características:
• Rendimiento: Alto
• Precio: Alto
• Escalabilidad: Limitado
• Protocolo de acceso: NFS y CIFS
• Casos de uso:
Aplicaciones web compartidas por varios frontales, BBDD con altos requisitos
y Big Data (proceso online), entre otros.

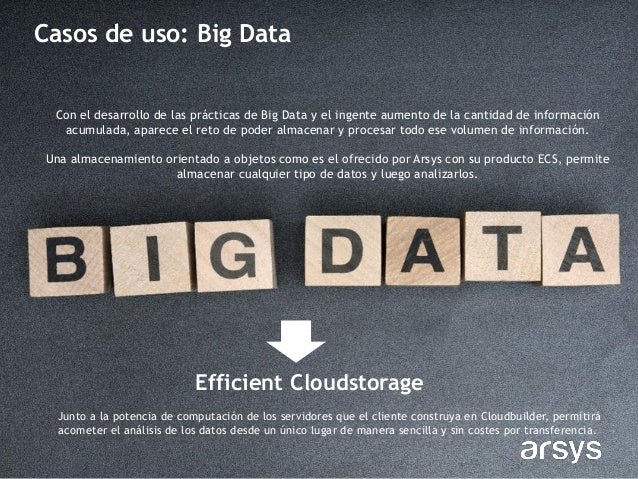

33. Casos de uso: Big Data
Con el desarrollo de las prácticas de Big Data y el ingente aumento de la cantidad de información
acumulada, aparece el reto de poder almacenar y procesar todo ese volumen de información.
Una almacenamiento orientado a objetos como es el ofrecido por Arsys con su producto ECS, permite
almacenar cualquier tipo de datos y luego analizarlos.
Efficient Cloudstorage
Junto a la potencia de computación de los servidores que el cliente construya en Cloudbuilder, permitirá
acometer el análisis de los datos desde un único lugar de manera sencilla y sin costes por transferencia.
34. Casos de uso: Backup
Un sistema de copias de seguridad precisa de dos
elementos fundamentales:
•El software de copias
•El almacenamiento donde depositar las diferentes
copias que se van guardando en base a la política de
retención establecida.
Este almacenamiento puede representar un coste alto si el
volumen va creciendo e incluso puede suponer problemas
de escalabilidad.
Los principales fabricantes de software de backup son compatibles con API S3, es decir, que puede gestionar que las
copias se almacenen vía API S3 en un almacenamiento que trabaje con este protocolo.
ECS de Arsys ofrece esta posibilidad reduciendo
considerablemente los costes del almacenamiento.

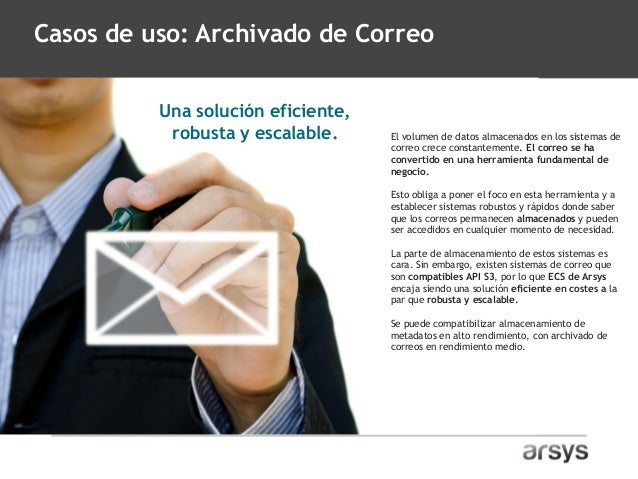

35. Casos de uso: Archivado de Correo
Una solución eficiente,
robusta y escalable.
El volumen de datos almacenados en los sistemas de
correo crece constantemente. El correo se ha
convertido en una herramienta fundamental de
negocio.
Esto obliga a poner el foco en esta herramienta y a
establecer sistemas robustos y rápidos donde saber
que los correos permanecen almacenados y pueden
ser accedidos en cualquier momento de necesidad.
La parte de almacenamiento de estos sistemas es
cara. Sin embargo, existen sistemas de correo que
son compatibles API S3, por lo que ECS de Arsys
encaja siendo una solución eficiente en costes a la
par que robusta y escalable.
Se puede compatibilizar almacenamiento de
metadatos en alto rendimiento, con archivado de
correos en rendimiento medio.

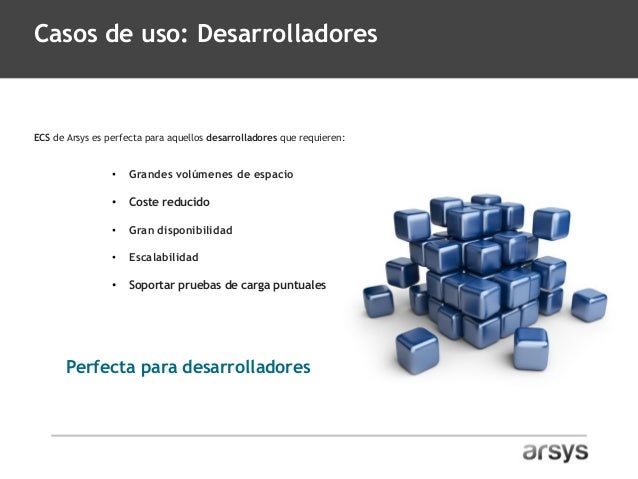

36. Casos de uso: Desarrolladores
ECS de Arsys es perfecta para aquellos desarrolladores que requieren:
•
Grandes volúmenes de espacio
•
Coste reducido
•
Gran disponibilidad
•
Escalabilidad
•
Soportar pruebas de carga puntuales
Perfecta para desarrolladores
38. Disco Duro Online
El Disco
Duro Online es un almacenamiento que reúne las siguientes características:
• Rendimiento: Medio-Bajo
• Precio: Bajo
• Escalabilidad: Limitado
• Protocolo de acceso: HTTP y WebDav
• Casos de uso: Archivado, Backup y Backup Online entre otros.

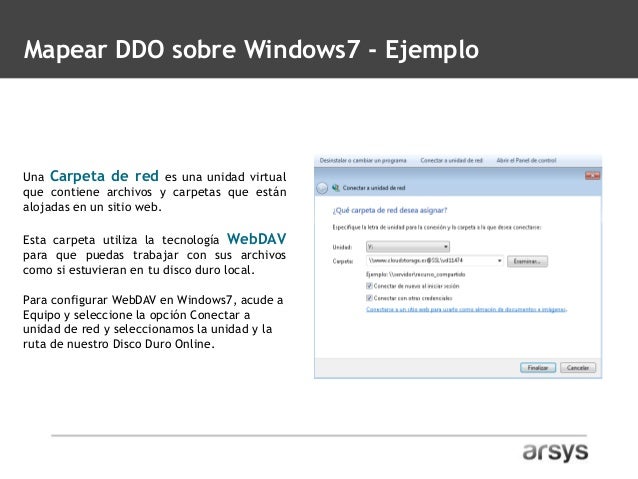

39. Mapear DDO sobre Windows7 - Ejemplo
Una Carpeta de red es una unidad virtual
que contiene archivos y carpetas que están
alojadas en un sitio web.
Esta carpeta utiliza la tecnología WebDAV
para que puedas trabajar con sus archivos
como si estuvieran en tu disco duro local.
Para configurar WebDAV en Windows7, acude a
Equipo y seleccione la opción Conectar a
unidad de red y seleccionamos la unidad y la
ruta de nuestro Disco Duro Online.

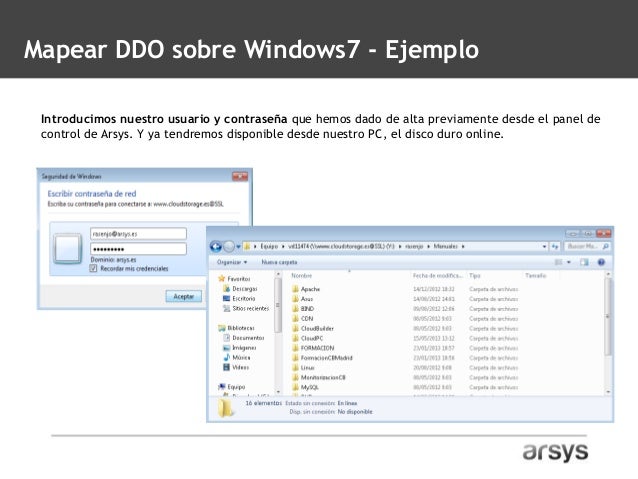

40. Mapear DDO sobre Windows7 - Ejemplo
Introducimos nuestro usuario y contraseña que hemos dado de alta previamente desde el panel de
control de Arsys. Y ya tendremos disponible desde nuestro PC, el disco duro online.
