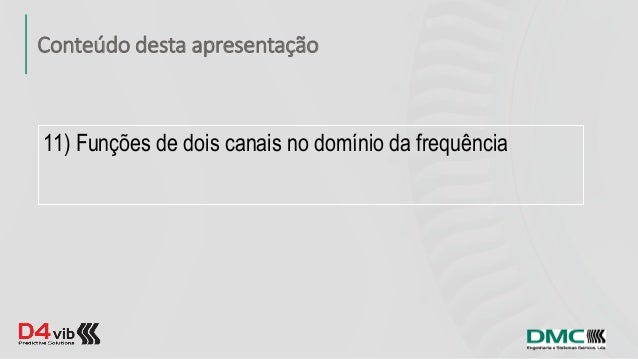

11) Funções de dois canais no domínio da frequência

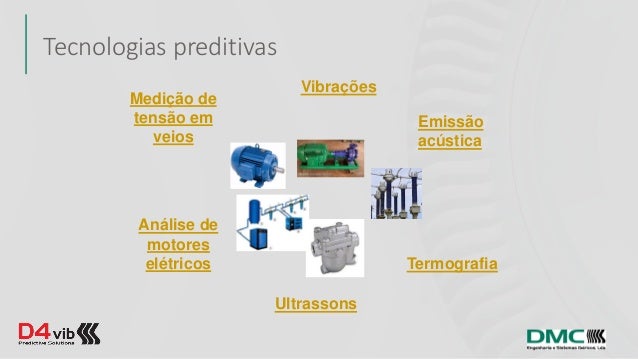

Conteúdo desta apresentação

6.

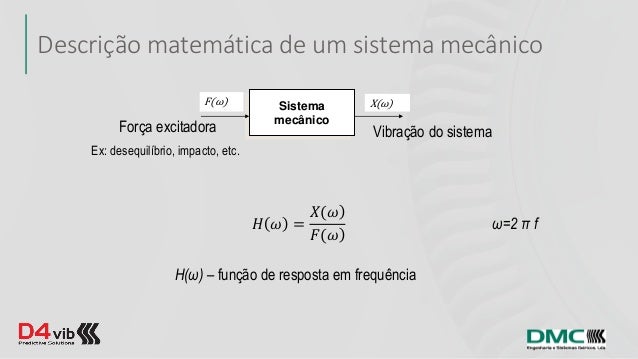

Descrição matemática de um sistema mecânico
Sistema
mecânico
X(ω)F(ω)
Ex: desequilíbrio, impacto, etc.
Força excitadora Vibração do sistema
𝐻 𝜔 =
)𝑋(𝜔
)𝐹(𝜔
H(ω) – função de resposta em frequência
ω=2 π f

7.

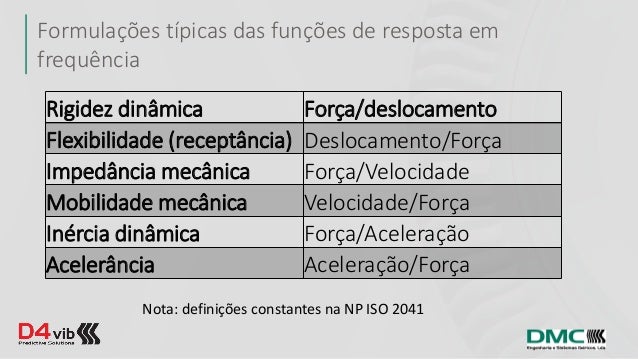

Formulações típicas das funções de resposta em
frequência
Rigidez dinâmica Força/deslocamento
Flexibilidade (receptância) Deslocamento/Força
Impedância mecânica Força/Velocidade
Mobilidade mecânica Velocidade/Força
Inércia dinâmica Força/Aceleração
Acelerância Aceleração/Força
Nota: definições constantes na NP ISO 2041

8.

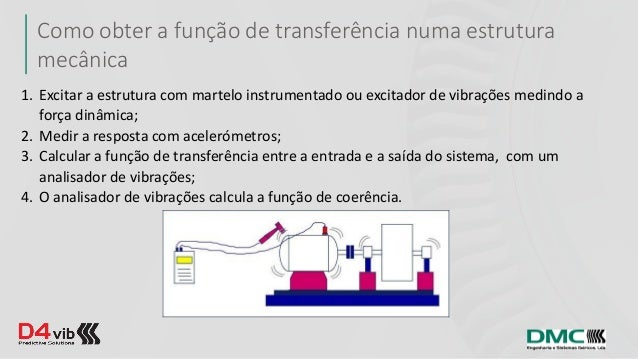

Como obter a função de transferência numa estrutura
mecânica
1. Excitar a estrutura com martelo instrumentado ou excitador de vibrações medindo a
força dinâmica;
2. Medir a resposta com acelerómetros;
3. Calcular a função de transferência entre a entrada e a saída do sistema, com um
analisador de vibrações;
4. O analisador de vibrações calcula a função de coerência.

9.

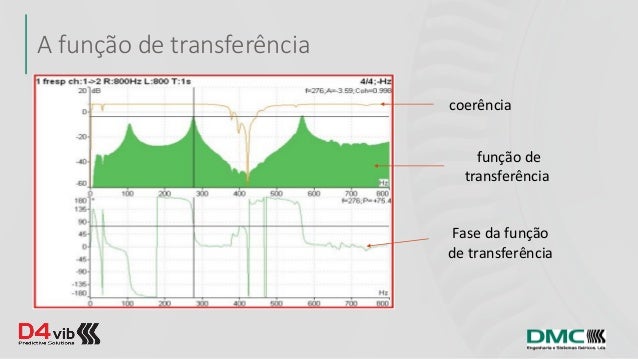

A função de transferência
função de
transferência
coerência
Fase da função
de transferência

10.

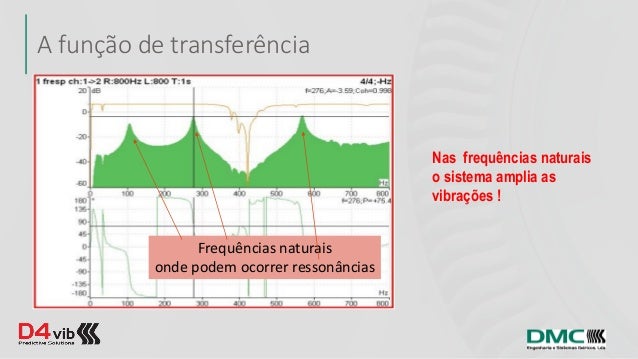

A função de transferência
Frequências naturais
onde podem ocorrer ressonâncias
Nas frequências naturais
o sistema amplia as
vibrações !

11.
A função de transferência

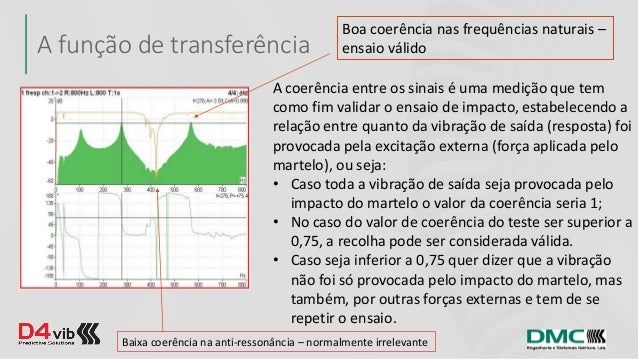

Boa coerência nas frequências naturais –
ensaio válido
A coerência entre os sinais é uma medição que tem
como fim validar o ensaio de impacto, estabelecendo a
relação entre quanto da vibração de saída (resposta) foi
provocada pela excitação externa (força aplicada pelo
martelo), ou seja:
• Caso toda a vibração de saída seja provocada pelo
impacto do martelo o valor da coerência seria 1;
• No caso do valor de coerência do teste ser superior a
0,75, a recolha pode ser considerada válida.
• Caso seja inferior a 0,75 quer dizer que a vibração
não foi só provocada pelo impacto do martelo, mas
também, por outras forças externas e tem de se
repetir o ensaio.
Baixa coerência na anti-ressonância – normalmente irrelevante

12.

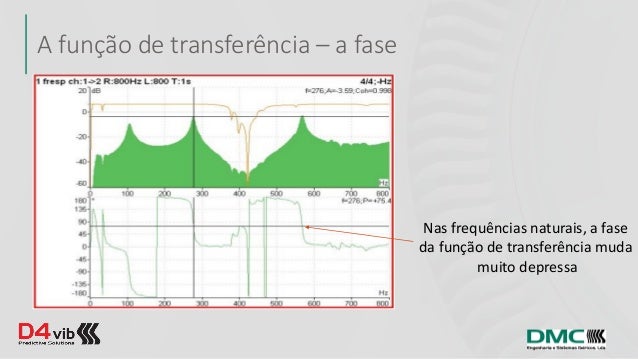

A função de transferência – a fase
Nas frequências naturais, a fase
da função de transferência muda
muito depressa

13.

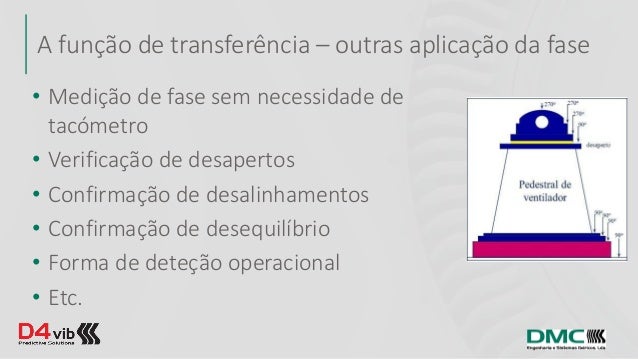

A função de transferência – outras aplicação da fase
• Medição de fase sem necessidade de
tacómetro
• Verificação de desapertos
• Confirmação de desalinhamentos
• Confirmação de desequilíbrio
• Forma de deteção operacional
• Etc.
