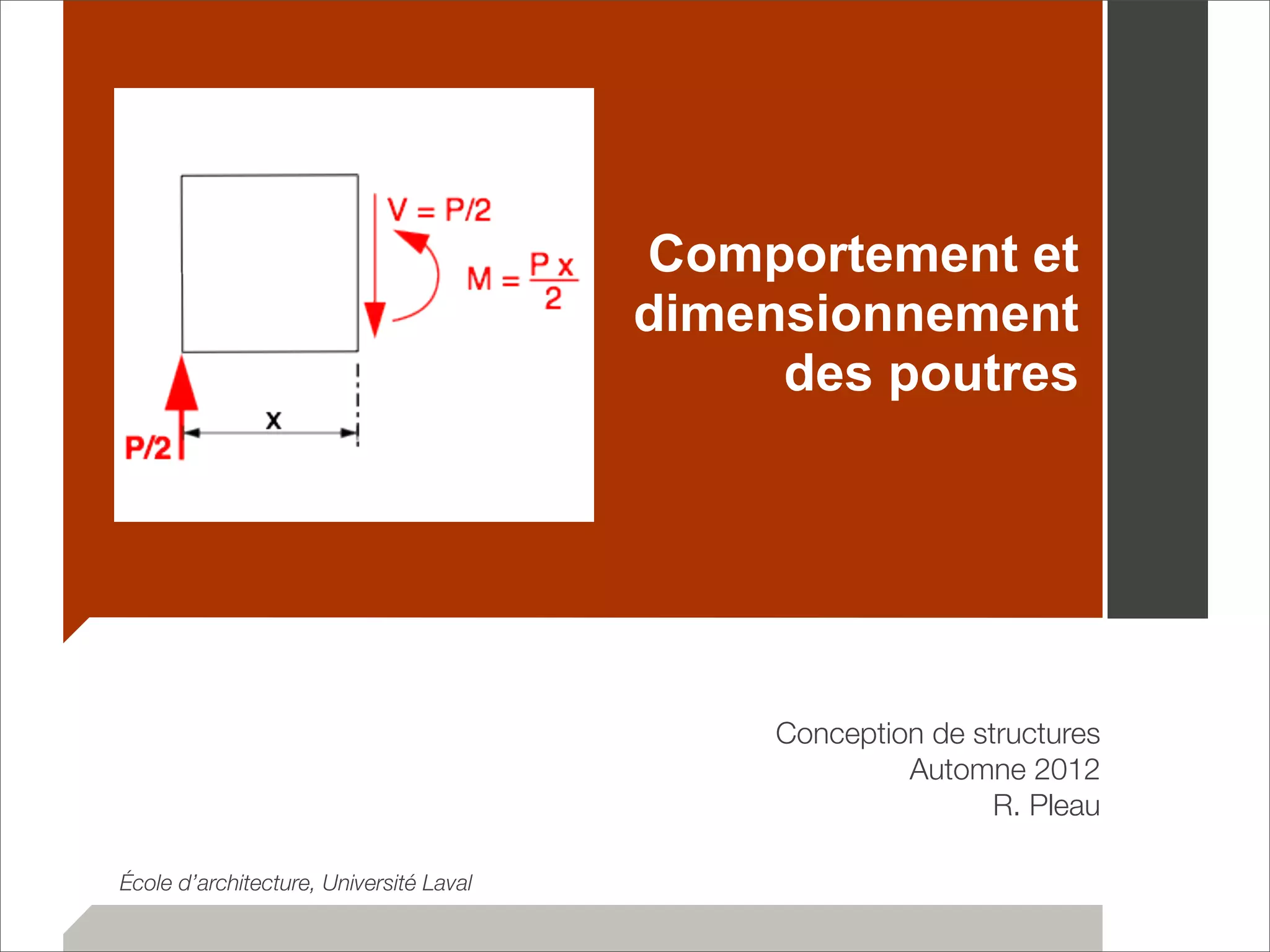

Comportement et
dimensionnement
des poutres
Conception de structures
Automne 2012
R. Pleau
École d’architecture, Université Laval
Calcul des
efforts internes
dans une poutre
3 Calcul des efforts internes
dans une poutre
40 kN/m
8 m
160 kN 160 kN
DCL
poutre entière
Pour calculer les efforts internes à
l’intérieur d’une poutre il suffit de tracer
le diagramme de corps libre (DCL)
d’une partie tronquée de la poutre et de
calculer l’équilibre statique des forces à
cet endroit.
40 kN/m
2 m
DCL
a M
poutre tronquée
160 kN
V
DCL
80 kN
poutre tronquée
a
2 m
160 kN
V
M
1 m
a
Pour prendre en
compte la charge
uniformément répartie,
on peut la remplacer
par une charge
résultante équivalente
placée au centre de
gravité du rectangle.
4 Calcul des efforts internes
dans une poutre
40 kN/m
8 m
160 kN 160 kN
DCL
poutre entière
Par exemple, pour la poutre illustrée ci-contre,
on obtient les efforts au quart de la portée de
la façon suivante :
Σ Fv = 0 d’où :
160 - 80 + V = 0 à V = - 80 kN
DCL
80 kN
poutre tronquée
a
2 m
160 kN
V
M
1 m
a
Σ Ma = 0 d’où :
- (160 kN x 2 m) + (80 kN x 1 m) + M = 0
M = 240 kN-m
Nature des efforts internes 5
Les forces V et M que nous venons de calculer sont des efforts internes qui
sont induits dans la poutre afin de préserver son équilibre statique.
La force V est ce que l’on appelle l’effort tranchant et il est exprimé en kN.
Cet effort induit des contraintes de cisaillement dans la poutre et la rupture
survient lorsque ces contraintes excèdent la résistance en cisaillement du
matériau.
Le moment fléchissant (M) est exprimé en kN-m. Cet effort de flexion
génère des contraintes de compression et de tension dans l’axe
horizontal qui atteignent une valeur maximale aux fibres extrêmes de la poutre.
La rupture survient lorsque ces contraintes excèdent la résistance à la
compression ou à la tension du matériau.
Effort
tranchant
6
Efforts internes dans une poutre 7
Considérons une poutre simplement
appuyée qui supporte une charge
concentrée au centre de la portée.
Si on coupe la poutre à une distance x
de l’appui gauche et que l’on trace le
DCL de la poutre tronquée on obtient
les efforts internes (V er M) dans la
poutre à cet endroit:
Effort tranchant (V) 8
Imaginons que la poutre soit
constituée d’une multitude de
petites tranches verticales placées
les unes à côté des autres:
Sous l’action de la force
externe P, les tranches auront
tendance à glisser les unes p/r
aux autres:
L’effort tranchant est la résultante des contraintes de friction qui s’exercent
entre les tranches pour préserver leur équilibre statique.
Effort tranchant (V) 9
Isolons une tranche sur la poutre.
La force externe induit des
contraintes internes de cisaillement,
v, qui génèrent une friction interne
verticale et empêche les tranches
de glisser les unes p/r aux autres.
v v
V
V
La somme de toutes ces contraintes v (exprimées
kN/m2) multipliées par la section de la poutre
(exprimée en m2) produisent une force interne
verticale qui est égale à l’effort tranchant V
(exprimé en kN) et qui préserve l’équilibre statique
translationnel dans l’axe vertical (Σ Fv = 0)
Effort tranchant (V) 10
Revenons maintenant à notre poutre tronquée et isolons une petit élément de
matière sur la face de la coupe. On remarque que les contraintes verticales de
cisaillement sont égales mais de directions opposées ce qui assure l’équilibre
statique translationnel dans l’axe vertical.
Cependant, les deux forces v produisent un moment p/r au point a qui impose
une rotation du cube dans le sens horaire. L’équilibre rotationnel n’est donc
pas assuré.
Effort tranchant (V) 11
Pour préserver l’équilibre rotationnel, il est nécessaire de
générer des contraintes de cisaillement horizontales qui
produiront un moment p/r au point a qui imposera une
rotation du cube dans le sens anti-horaire pour annuler l’effet
des contraintes de cisaillement verticales et assurer l’équilibre
statique rotationnel.
Effort tranchant (V) 12
Imaginons maintenant que la
poutre soit constituée d’une
multitude de petites tranches
horizontales placées les unes
par-dessus les autres:
Sous l’effet de la charge externe P,
la poutre va fléchir et les tranches
auront tendance à glisser les unes
p/r au autres. Ce glissement sera
empêché par les efforts de friction
internes associés aux contraintes
de cisaillement dans le plan
horizontal.
Effort tranchant (V) 13
En effet, les contraintes de
cisaillement dans le plan
horizontal empêchent les
tranches horizontales de la
poutre de glisser les unes p/r
aux autres.
v
v v
v
Effort tranchant (V) 14
Revenons encore une fois à notre poutre tronquée et isolons deux petits
éléments de matière sur la face de la coupe. L’un de ces éléments est placé
au centre de la poutre et l’autre à son extrémité supérieure.
On constate que le cisaillement est forcément nul à la
fibre supérieure et qu’il sera maximal au centre de la
poutre. En fait, pour une section rectangulaire, la
distribution des contraintes de cisaillement suit un
profil parabolique:
15
Exemple de rupture d’une poutre de bois provoquée
par les efforts de cisaillement horizontal
Effort tranchant (V) 16
Si on examine attentivement le petit élément de matière, on constate que, sous l’action
des forces de cisaillement, le carré initial se déforme pour devenir un parallépipède.
On remarque que les deux contraintes de cisaillement dans le coin supérieur
gauche, ainsi que les deux contraintes de cisaillement dans le coin inférieur droit
se combinent pour créer une force résultante de tension le long d’une diagonale.
De la même façon les deux contraintes de cisaillement dans le coin inférieur gauche,
ainsi que les deux contraintes de cisaillement dans le coin supérieur droit se
combinent pour créer une force résultante de compression le long de l’autre
diagonale.
Pour les matériaux possédant une
faible résistante à la tension, comme
le béton, l’effort de tension dans l’axe
diagonal peut alors provoquer la
rupture de la poutre.
v
v v
v
v
v v
v
compression
compression
tension
tension
17
tension
tension
Exemple de rupture d’une poutre en béton provoquée
par l’effort tranchant (V)
Moment
fléchissant
18
Moment fléchissant (M) 19
Considérons une poutre simplement
appuyée et imaginons une mince
tranche verticale au milieu de la
poutre. Avant l’application des
charges, cette tranche est de forme
rectangulaire.
P
P
2
P
2
Lorsque la poutre va être soumise à
une charge externe, la tranche va se
déformer pour devenir un élément
prismatique où les deux faces
latérales vont demeurer rectilignes en
s’inclinant p/r à la verticale.
Moment fléchissant (M) 20
La figure ci-contre montre le profil de déformation sur
la hauteur de la tranche considérée.
On peut identifier un axe neutre au centre de la
poutre pour lesquelles les fibres horizontales ne
subiront aucune déformation.
Toutes les fibres horizontales situées au-dessus de
l’axe neutre subiront un raccourcissement et seront
donc comprimées.
P
P
2
P
2
profil initial
axe neutre
profil final
axe neutre
compression
Toutes les fibres horizontales situées en-dessous de
l’axe neutre subiront un allongement et seront donc
tendues.
tension
Moment fléchissant (M) 21
Si on reconsidère notre poutre tronquée en ne prenant en compte que le
moment fléchissant (M), on constate que ce moment induit des contraintes de
compression dans le haut de la poutre et de tension dans le bas de la poutre. Il
en résulte deux forces horizontales internes F, de direction opposée (Σ Fh = 0)
séparées l’une de l’autre par un bras de levier interne (d). Ces forces génèrent
un moment interne (M = F d) qui équilibre le moment externe (M = Px/2) et
assure l’équilibre statique rotationnel.
Moment fléchissant (M) 22
On remarque que, plus la matière est placée loin de l’axe neutre, plus la
contrainte est élevée et plus le bras de levier est grand. La résistance en
flexion d’une poutre sera donc grandement influencée par la géométrie de sa
section.
Plus la matière est située loin de l’axe neutre, plus elle est efficace
pour résister aux efforts de flexion.
axe neutre
Moment fléchissant (M) 23
Par exemple, les deux poutres ci-dessous contiennent approximativement la
même quantité de matériau mais la poutre en forme de I est beaucoup plus
efficace que la poutre circulaire parce que la matière est concentrée loin de
l’axe neutre.
24
compression compression
tension tension
axe neutre
Exemple de rupture en flexion d’une poutre en béton
Diagrammes
des efforts
internes
25
Diagramme des efforts internes 26
Comme nous l’avons vu au début de cette présentation, on peut
calculer les efforts internes (V et M) sur n’importe quelle section
d’une poutre en traçant le diagramme de corps libre d’une partie
tronquée de la poutre et en faisant l’équilibre statique des forces à
cet endroit.
Si on effectue ce calcul sur plusieurs points de la poutre, on peut
tracer le diagramme des efforts internes qui est une
représentation graphique des efforts internes tout le long de la
poutre. Ce diagramme nous permet d’identifier les sections de la
poutre où les efforts internes sont maximaux.
Diagramme des efforts internes 27
Le traçage manuel du diagramme des efforts internes d’une poutre
est une opération fastidieuse car elle nous oblige à calculer
l’équilibre statique des forces en plusieurs points de la poutre.
Pour les cas les plus courants, on peut retrouver les diagrammes
d’efforts internes dans plusieurs ouvrages comme par exemple le
Handbook of Steel Construction publié par l’Institut canadien de
l’acier.
Pour les cas plus complexes, ces diagrammes peuvent être
obtenus facilement en utilisant un logiciel spécialisé, comme par
exemple le logiciel DrBeamPro. Cela fera l’objet du prochain
podcast.
Convention de signe 28
Effort tranchant
effort
tranchant
positif
effort
tranchant
négatif
Moment fléchissant
moment
fléchissant
positif
moment
fléchissant
négatif
Vmax = w L
2
Mmax = w L2 29
8
w (kN/m)
L
Mmax
Vmax
Diagramme d’efforts internes pour une poutre simplement
appuyée et supportant une charge uniformément répartie
Vmax
wL
2
wL
2
30
P (kN)
L
Mmax
Vmax
Diagramme d’efforts internes pour une poutre simplement appuyée
et supportant une charge concentrée au centre de la portée
Vmax
Vmax = P
2
Mmax = P L
4
P2 P2
31
P (kN)
P (kN)
L
Vmax
Diagramme d’efforts internes pour une poutre simplement appuyée
et supportant deux charges concentrées au tiers de la portée
Vmax
Vmax = P
P P
Mmax
Mmax = P L
3
32
P (kN)
P (kN)
L
3P
2
Vmax
3P
2
Vmax
Mmax
Vmax = 3P
2
Mmax = P L
2
P (kN)
Diagramme d’efforts internes pour une poutre simplement appuyée
et supportant deux charges concentrées au tiers de la portée
Efforts
résistants
33
Efforts résistants 34
Pour chaque poutre, on peut calculer deux efforts résistants (Vr et Mr) qui sont
définis comme suit:
Vr = effort tranchant maximal (exprimé en kN) qu’une poutre peut supporter
sans se rompre
Mr = moment fléchissant maximal (exprimé en kN-m) qu’une poutre peut
supporter sans se rompre
Les efforts résistants sont atteints lorsque la contrainte maximale de cisaillement
ou la contrainte maximale de flexion induite dans la poutre excède la résistance
du matériau.
Les efforts résistants sont donc fonction de deux paramètres:
1. la résistance du matériau
2. la géométrie de la section de la poutre
Effort tranchant résistant (Vr) 35
L’effort tranchant résistant peut être calculé de la façon suivante:
Vr = Φ Fv k A
où:
Vr = effort tranchant résistant (kN)
propriétés géométriques
de la section
Φ = coefficient de tenue (prend en compte la variabilité du matériau)
= 0,9 pour l’acier et le bois
= 0,6 pour le béton
A = aire de la section (mm2)
Fv = contrainte admissible en cisaillement (MPa)
k = coefficient relié à la géométrie de la section
= 0.67 pour une section rectangulaire
propriétés du
matériau
Importance de la géométrie
de la section 36
La profil des efforts de cisaillement sur une section de poutre est fonction de
la géométrie de la section.
poutre rectangulaire poutre en forme de I
Plus les efforts de cisaillement sont répartis uniformément sur toute la hauteur
de la poutre, plus sa résistance est élevée à l’égard de l’effort tranchant.
Moment résistant (Mr) 37
Le moment résistant peut être calculé de la façon suivante:
où:
Mr = Φ Fy I
c
Mr = moment résistant (kN-m)
propriétés géométriques
de la section
propriétés
du matériau
Φ = coefficient de tenue (prend en compte la variabilité du matériau)
= 0,9 pour l’acier et le bois
= 0,6 pour le béton
I = moment d’inertie de la section (mm4)
Fy = contrainte admissible en flexion (MPa)
c = distance entre l’axe neutre et la fibre extrême (mm)
Moment d’inertie 38
Le moment d’inertie est une propriété géométrique des sections qui mesure la
résistance qu’un corps oppose aux déformations de flexion.
Par exemple, pour une section rectangulaire, on a que :
c
axe neutre d
Il faut retenir que:
I = b d3
12
b
plus la matière est située loin de l’axe neutre,
plus le moment d’inertie est élevé
Résistance des matériaux 39
Contrainte admissible (MPa)
Matériau Cisaillement Flexion
Acier de charpente
Bois lamellé-collé
Béton armé
235
1,75
1
350
25,6
20 à 40
Déformations
des poutres
40
Fléchissement des poutres 41
Sous l’effet des charges, les poutres subissent un fléchissement (i.e. des
déformations verticales appelées flèches). Si ces déformations sont trop
importantes elles peuvent occasionner:
- un inconfort pour les usagers;
- des vibrations gênantes;
- des défauts esthétiques (mauvais alignements, fissures, etc.);
- le bris d’éléments de finition (cloisons sèches, parois de verre
revêtements (gypse, plâtre, tuiles de plancher, etc.);
- des problèmes fonctionnels (par exemple un mauvais
fonctionnement des portes et fenêtres).
flèche ( )
charge
Déformations causées par les
charges mortes 42
Habituellement les charges mortes ne causent pas de problèmes car elles sont
imperceptibles pour les usagers et surviennent avant la construction des
éléments de finition (cloisons sèches, parois de verre, revêtements de
plancher,etc.)
De plus, lorsque ces déformations sont trop grandes, on peut les contrôler en
imposant une cambrure à la poutre (i.e. une déformation verticale égale à la
flèche qui sera provoquée par les charges mortes.
cambrure
avant l’application
de la charge morte
charge
après l’application
de la charge morte
Déformations causées par les
charges vives 43
Ce sont donc essentiellement les flèches causées par les charges vives qui
causent problème dans les bâtiments. Le C.N.B. exige que les flèches
maximales causées par les charges vives non-majorées* n’excèdent pas
les valeurs suivantes (où L représente la portée de la poutre):
Élément
Flèche maximale
autorisée
Toiture
Plancher ne supportant pas
d’éléments de finition
Plancher supportant des éléments de
finition
L/180
L/240
L/360
* on ne majore pas les charges vives pour le calcul des flèches car ces
déformations ne menacent en rien la sécurité des occupants
Fléchissement des poutres 44
Module élastique
Matériau E (MPa)
Acier de charpente
Bois lamellé-collé
Béton armé
200 000
13 100
30 000
La déformation des poutres est
directement proportionnelle à la charge
appliquée et indirectement
proportionnelle à leur rigidité.
rigidité = E x I
où E = module élastique
(propriété du matériau)
et I = moment d’inertie
(géométrie de la section)
45
max = 5 wL4
384 EI
w (kN/m)
L
Mmax
Mmax = w L2
8
Vmax
Diagramme d’efforts internes pour une poutre simplement appuyée et
supportant une charge uniformément répartie
Vmax
Vmax = w L
2
wL
2
wL
2
Diagramme d’efforts internes pour une poutre simplement appuyée
et supportant une charge concentrée au centre de la portée
46
max = PL3
48 EI
P (kN)
L
Mmax
Vmax
Vmax
Vmax = w
2
Mmax = P L
4
P2 P2
P (kN)
Diagramme d’efforts internes pour une poutre simplement appuyée
et supportant deux charges concentrées au tiers de la portée
47
max = 23 PL3
648 EI
P (kN)
L
Vmax
Vmax
Vmax = P
P P
Mmax
Mmax = P L
3
48
P (kN)
P (kN)
L
3P
2
Vmax
3P
2
Vmax
Mmax
max= 19 PL3
384 EI
Vmax = 3P
2
Mmax = P L
2
P (kN)
Diagramme d’efforts internes pour une poutre simplement appuyée
et supportant deux charges concentrées au tiers de la portée
Dimensionnement
des poutres
49
Dimensionnement d’une poutre 50
Pour dimensionner une poutre, on suit les étapes suivantes:
1. On calcule les charges supportées par la poutre.
2. On trace le diagramme des efforts internes - à partir des schémas
précédents, pour les cas de charge courants, ou en utilisant le logiciel
DrBeamPro - et on calcule les efforts maximaux Vf et Mf provoqués par
l’application des charges totales majorées.
L’utilisation de DrBeamPro fait l’objet d’un autre podcast.
Dimensionnement d’une poutre 51
3. On choisit un profilé en acier ou en bois lamellé-collé qui
respecte les deux conditions suivantes:
Vr > Vf et Mr > Mf
Pour les profilés standard disponibles au Canada, on peut
choisir un profilé très facilement en consultant un tableau qui
est donné dans le document intitulé «Tables de sélection de
profilés standard» et disponible sur le site du cours.
L’utilisation de ce document fait l’objet d’un autre podcast.
On peut aussi concevoir un profilé sur mesure en utilisant les feuilles
excel conçues à cet effet et disponibles sur le site de cours.
Cela fait aussi l’objet d’un autre podcast
Dimensionnement d’une poutre 52
4. À l’aide de DrBeamPro on calcule la flèche maximale causée
par la charge vive non-majorée ( max) et on vérifie que cette
flèche est inférieure à la flèche maximale autorisée par le
C.N.B. ( adm).
5. Si la flèche est trop grande, on choisit un autre profilé qui
possède un plus grand moment d’inertie (I). Le moment
d’inertie requis (Irequis) peut être obtenu à l’aide d’une simple
règle de trois :
Irequis = Ipremier profilé x max
adm
Un autre podcast donne un exemple détaillé du processus
qui mène au dimensionnement des poutres

Contenu connexe

Tendances

Cour voiles
Cour voilesCour voiles
Cour voiles
Sami Sahli

Cours Béton Armé II _ Nguyen Quang Huy
Cours Béton Armé II _ Nguyen Quang HuyCours Béton Armé II _ Nguyen Quang Huy
Cours Béton Armé II _ Nguyen Quang Huy
Quang Huy Nguyen

Cours Béton Armé I _ Nguyen Quang Huy
Cours Béton Armé I _ Nguyen Quang HuyCours Béton Armé I _ Nguyen Quang Huy
Cours Béton Armé I _ Nguyen Quang Huy
Quang Huy Nguyen

12- poteaux
12- poteaux12- poteaux
12- poteaux
richardpleau

Passage du bael à l'eurocode 2
Passage du bael à l'eurocode 2Passage du bael à l'eurocode 2
Passage du bael à l'eurocode 2
Quang Huy Nguyen

Mur de soutènement
Mur de soutènementMur de soutènement
Mur de soutènement
Hassane Genie

09 lignes d'influence
09 lignes d'influence09 lignes d'influence
09 lignes d'influence
Moussa Maarouf

SBA1 - EC2 - Chap 6 - Flexion simple ELS
SBA1 - EC2 - Chap 6 - Flexion simple ELSSBA1 - EC2 - Chap 6 - Flexion simple ELS
SBA1 - EC2 - Chap 6 - Flexion simple ELS
Marwan Sadek

exemple-de-descente-de-charges
exemple-de-descente-de-chargesexemple-de-descente-de-charges
exemple-de-descente-de-charges
rabahrabah

Calcul du ferraillage d'une poutre
Calcul du ferraillage d'une poutreCalcul du ferraillage d'une poutre
Calcul du ferraillage d'une poutre
Nassima Bougteb 🏗

Calcul des poteaux élancés selon l'Eurocode 2
Calcul des poteaux élancés selon l'Eurocode 2Calcul des poteaux élancés selon l'Eurocode 2
Calcul des poteaux élancés selon l'Eurocode 2
Quang Huy Nguyen

Charpente métallique
Charpente métallique Charpente métallique
Charpente métallique
Sami Sahli

Méthode bielles-tirants
Méthode bielles-tirantsMéthode bielles-tirants
Méthode bielles-tirants
Quang Huy Nguyen

05 02 calcul_poussees
05 02 calcul_poussees05 02 calcul_poussees
05 02 calcul_poussees
adel213

40872913 formulaire-de-rdm
40872913 formulaire-de-rdm40872913 formulaire-de-rdm
40872913 formulaire-de-rdm
Athanas Konin

methodes-de-calcul-de-radiers
methodes-de-calcul-de-radiersmethodes-de-calcul-de-radiers
methodes-de-calcul-de-radiers
Anas Tijani Modar

Chap compression simple 1
Chap compression simple 1Chap compression simple 1
Chap compression simple 1
Zahir Hadji


Tendances (20)

Cour voiles
Cour voilesCour voiles
Cour voiles

Cours Béton Armé II _ Nguyen Quang Huy
Cours Béton Armé II _ Nguyen Quang HuyCours Béton Armé II _ Nguyen Quang Huy
Cours Béton Armé II _ Nguyen Quang Huy

Cours Béton Armé I _ Nguyen Quang Huy
Cours Béton Armé I _ Nguyen Quang HuyCours Béton Armé I _ Nguyen Quang Huy
Cours Béton Armé I _ Nguyen Quang Huy

12- poteaux
12- poteaux12- poteaux
12- poteaux

Passage du bael à l'eurocode 2
Passage du bael à l'eurocode 2Passage du bael à l'eurocode 2
Passage du bael à l'eurocode 2

Mur de soutènement
Mur de soutènementMur de soutènement
Mur de soutènement

Joints
JointsJoints
Joints

09 lignes d'influence
09 lignes d'influence09 lignes d'influence
09 lignes d'influence

SBA1 - EC2 - Chap 6 - Flexion simple ELS
SBA1 - EC2 - Chap 6 - Flexion simple ELSSBA1 - EC2 - Chap 6 - Flexion simple ELS
SBA1 - EC2 - Chap 6 - Flexion simple ELS

exemple-de-descente-de-charges
exemple-de-descente-de-chargesexemple-de-descente-de-charges
exemple-de-descente-de-charges

Calcul du ferraillage d'une poutre
Calcul du ferraillage d'une poutreCalcul du ferraillage d'une poutre
Calcul du ferraillage d'une poutre

Calcul des poteaux élancés selon l'Eurocode 2
Calcul des poteaux élancés selon l'Eurocode 2Calcul des poteaux élancés selon l'Eurocode 2
Calcul des poteaux élancés selon l'Eurocode 2

Charpente métallique
Charpente métallique Charpente métallique
Charpente métallique

Méthode bielles-tirants
Méthode bielles-tirantsMéthode bielles-tirants
Méthode bielles-tirants

05 02 calcul_poussees
05 02 calcul_poussees05 02 calcul_poussees
05 02 calcul_poussees

Plancher 1
Plancher 1Plancher 1
Plancher 1

40872913 formulaire-de-rdm
40872913 formulaire-de-rdm40872913 formulaire-de-rdm
40872913 formulaire-de-rdm

methodes-de-calcul-de-radiers
methodes-de-calcul-de-radiersmethodes-de-calcul-de-radiers
methodes-de-calcul-de-radiers

Fondations 02
Fondations 02Fondations 02
Fondations 02

Chap compression simple 1
Chap compression simple 1Chap compression simple 1
Chap compression simple 1


En vedette

11- exemple-poutre
11- exemple-poutre11- exemple-poutre
11- exemple-poutre
richardpleau

13 méthode graphique
13 méthode graphique13 méthode graphique
13 méthode graphique
richardpleau

1 introduction
1 introduction1 introduction
1 introduction
richardpleau

6 centre de gravité
6 centre de gravité6 centre de gravité
6 centre de gravité
richardpleau

4 réactions d'appui
4 réactions d'appui4 réactions d'appui
4 réactions d'appui
richardpleau

18 caténaires comprimées
18  caténaires comprimées18  caténaires comprimées
18 caténaires comprimées
richardpleau

7.charges:2015
7.charges:20157.charges:2015
7.charges:2015
richardpleau

Qualité Environnementale du Bâtiment
Qualité Environnementale du BâtimentQualité Environnementale du Bâtiment
Qualité Environnementale du Bâtiment
naila athamnia

Construction durable de la théorie a la pratique
Construction durable de la théorie a la pratiqueConstruction durable de la théorie a la pratique
Construction durable de la théorie a la pratique
Sami Sahli

Bilan thermique d’un bâtiment
Bilan thermique d’un bâtimentBilan thermique d’un bâtiment
Bilan thermique d’un bâtiment
Sami Sahli

Zoom sur le métier de Dessinateur en Bâtiment
Zoom sur le métier de Dessinateur en BâtimentZoom sur le métier de Dessinateur en Bâtiment
Zoom sur le métier de Dessinateur en Bâtiment
ANAPEC

E-transformation de la maison
E-transformation de la maisonE-transformation de la maison
E-transformation de la maison
Magaly Etter

Analyse et diagnostic du bati existant oumaziz rabah pathobat international f...
Analyse et diagnostic du bati existant oumaziz rabah pathobat international f...Analyse et diagnostic du bati existant oumaziz rabah pathobat international f...
Analyse et diagnostic du bati existant oumaziz rabah pathobat international f...
rabahrabah

Malfaçons de la construction : les principaux défauts de la maçonnerie d'une ...
Malfaçons de la construction : les principaux défauts de la maçonnerie d'une ...Malfaçons de la construction : les principaux défauts de la maçonnerie d'une ...
Malfaçons de la construction : les principaux défauts de la maçonnerie d'une ...
LAMY Expertise

M03 procédés généraux de construction ac tsgo btp-tsgo
M03 procédés généraux de construction ac tsgo btp-tsgoM03 procédés généraux de construction ac tsgo btp-tsgo
M03 procédés généraux de construction ac tsgo btp-tsgo
imad-sektaoui

Batiment et-demarche-hqe
Batiment et-demarche-hqe Batiment et-demarche-hqe
Batiment et-demarche-hqe
Steve Happi

Transfert de chaleur dans le bâtiment 02
Transfert de chaleur dans le bâtiment 02Transfert de chaleur dans le bâtiment 02
Transfert de chaleur dans le bâtiment 02
Sami Sahli


En vedette (20)

11- exemple-poutre
11- exemple-poutre11- exemple-poutre
11- exemple-poutre

13 méthode graphique
13 méthode graphique13 méthode graphique
13 méthode graphique

1 introduction
1 introduction1 introduction
1 introduction

6 centre de gravité
6 centre de gravité6 centre de gravité
6 centre de gravité

4 réactions d'appui
4 réactions d'appui4 réactions d'appui
4 réactions d'appui

18 caténaires comprimées
18  caténaires comprimées18  caténaires comprimées
18 caténaires comprimées

7.charges:2015
7.charges:20157.charges:2015
7.charges:2015

Qualité Environnementale du Bâtiment
Qualité Environnementale du BâtimentQualité Environnementale du Bâtiment
Qualité Environnementale du Bâtiment

Construction durable de la théorie a la pratique
Construction durable de la théorie a la pratiqueConstruction durable de la théorie a la pratique
Construction durable de la théorie a la pratique

BA Abdoul
BA AbdoulBA Abdoul
BA Abdoul

Bilan thermique d’un bâtiment
Bilan thermique d’un bâtimentBilan thermique d’un bâtiment
Bilan thermique d’un bâtiment

Zoom sur le métier de Dessinateur en Bâtiment
Zoom sur le métier de Dessinateur en BâtimentZoom sur le métier de Dessinateur en Bâtiment
Zoom sur le métier de Dessinateur en Bâtiment

E-transformation de la maison
E-transformation de la maisonE-transformation de la maison
E-transformation de la maison

Analyse et diagnostic du bati existant oumaziz rabah pathobat international f...
Analyse et diagnostic du bati existant oumaziz rabah pathobat international f...Analyse et diagnostic du bati existant oumaziz rabah pathobat international f...
Analyse et diagnostic du bati existant oumaziz rabah pathobat international f...

Malfaçons de la construction : les principaux défauts de la maçonnerie d'une ...
Malfaçons de la construction : les principaux défauts de la maçonnerie d'une ...Malfaçons de la construction : les principaux défauts de la maçonnerie d'une ...
Malfaçons de la construction : les principaux défauts de la maçonnerie d'une ...

M03 procédés généraux de construction ac tsgo btp-tsgo
M03 procédés généraux de construction ac tsgo btp-tsgoM03 procédés généraux de construction ac tsgo btp-tsgo
M03 procédés généraux de construction ac tsgo btp-tsgo

permit Georges
permit Georgespermit Georges
permit Georges

Batiment et-demarche-hqe
Batiment et-demarche-hqe Batiment et-demarche-hqe
Batiment et-demarche-hqe

La maison
La maisonLa maison
La maison

Transfert de chaleur dans le bâtiment 02
Transfert de chaleur dans le bâtiment 02Transfert de chaleur dans le bâtiment 02
Transfert de chaleur dans le bâtiment 02


Similaire à 8 poutres

ch_1_rdm.pdf
ch_1_rdm.pdfch_1_rdm.pdf
ch_1_rdm.pdf
dayzen1

16- caténaires
16- caténaires16- caténaires
16- caténaires
richardpleau

Vdocuments.site cours de-structurepdf
Vdocuments.site cours de-structurepdfVdocuments.site cours de-structurepdf
Vdocuments.site cours de-structurepdf
Blerivinci Vinci

université artois BA-EUROCODE-2-partie4.pdf
université artois BA-EUROCODE-2-partie4.pdfuniversité artois BA-EUROCODE-2-partie4.pdf
université artois BA-EUROCODE-2-partie4.pdf
HugoLAURENT7

Dalles
DallesDalles
Dalles
mgruel

14- passerelle haubannée
14- passerelle haubannée14- passerelle haubannée
14- passerelle haubannée
richardpleau

Cours rdm
Cours rdmCours rdm
Cours rdm
Rafik Arslene

01 résistance des matériaux
01 résistance des matériaux01 résistance des matériaux
01 résistance des matériaux
AdilZa2

Béton précontraint 01
Béton précontraint 01Béton précontraint 01
Béton précontraint 01
Sami Sahli

Chapitre 9 flexion simple
Chapitre 9 flexion simpleChapitre 9 flexion simple
Chapitre 9 flexion simple
Mouna Souissi

Polycopie rdm ii_licence_2_genie_civil_harichan_z
Polycopie rdm ii_licence_2_genie_civil_harichan_zPolycopie rdm ii_licence_2_genie_civil_harichan_z
Polycopie rdm ii_licence_2_genie_civil_harichan_z
Mohamed Nader Dallaj

contreventement et joints .pdferetezrthrthyr
contreventement et joints .pdferetezrthrthyrcontreventement et joints .pdferetezrthrthyr
contreventement et joints .pdferetezrthrthyr
AbdouCh13

14 poteau-1
14 poteau-114 poteau-1
14 poteau-1
Smee Kaem Chann

Cours-treillis.pdf
Cours-treillis.pdfCours-treillis.pdf
Cours-treillis.pdf
GeorgesEponon

Calcul Des Structures Portiques Methode Des Deplacements Jexpoz
Calcul Des Structures Portiques   Methode Des Deplacements JexpozCalcul Des Structures Portiques   Methode Des Deplacements Jexpoz
Calcul Des Structures Portiques Methode Des Deplacements Jexpoz
jexpoz

Flexion pure résistances des materiaux.ppt
Flexion pure résistances des materiaux.pptFlexion pure résistances des materiaux.ppt
Flexion pure résistances des materiaux.ppt
ArmandKambire

12-poteaux-140902135348-phpapp02.pdf
12-poteaux-140902135348-phpapp02.pdf12-poteaux-140902135348-phpapp02.pdf
12-poteaux-140902135348-phpapp02.pdf
ahmed028

Chapitre 11 etude de l'infrastructure.fini
Chapitre 11 etude de l'infrastructure.finiChapitre 11 etude de l'infrastructure.fini
Chapitre 11 etude de l'infrastructure.fini
Sara TACHOUA

Chapitre 1_7 Torsion.pdf
Chapitre 1_7 Torsion.pdfChapitre 1_7 Torsion.pdf
Chapitre 1_7 Torsion.pdf
BenMVP


Similaire à 8 poutres (20)

ch_1_rdm.pdf
ch_1_rdm.pdfch_1_rdm.pdf
ch_1_rdm.pdf

16- caténaires
16- caténaires16- caténaires
16- caténaires

Vdocuments.site cours de-structurepdf
Vdocuments.site cours de-structurepdfVdocuments.site cours de-structurepdf
Vdocuments.site cours de-structurepdf

université artois BA-EUROCODE-2-partie4.pdf
université artois BA-EUROCODE-2-partie4.pdfuniversité artois BA-EUROCODE-2-partie4.pdf
université artois BA-EUROCODE-2-partie4.pdf

Dalles
DallesDalles
Dalles

14- passerelle haubannée
14- passerelle haubannée14- passerelle haubannée
14- passerelle haubannée

Cours rdm
Cours rdmCours rdm
Cours rdm

01 résistance des matériaux
01 résistance des matériaux01 résistance des matériaux
01 résistance des matériaux

Béton précontraint 01
Béton précontraint 01Béton précontraint 01
Béton précontraint 01

Chapitre 5 rdm
Chapitre 5 rdmChapitre 5 rdm
Chapitre 5 rdm

Chapitre 9 flexion simple
Chapitre 9 flexion simpleChapitre 9 flexion simple
Chapitre 9 flexion simple

Polycopie rdm ii_licence_2_genie_civil_harichan_z
Polycopie rdm ii_licence_2_genie_civil_harichan_zPolycopie rdm ii_licence_2_genie_civil_harichan_z
Polycopie rdm ii_licence_2_genie_civil_harichan_z

contreventement et joints .pdferetezrthrthyr
contreventement et joints .pdferetezrthrthyrcontreventement et joints .pdferetezrthrthyr
contreventement et joints .pdferetezrthrthyr

14 poteau-1
14 poteau-114 poteau-1
14 poteau-1

Cours-treillis.pdf
Cours-treillis.pdfCours-treillis.pdf
Cours-treillis.pdf

Calcul Des Structures Portiques Methode Des Deplacements Jexpoz
Calcul Des Structures Portiques   Methode Des Deplacements JexpozCalcul Des Structures Portiques   Methode Des Deplacements Jexpoz
Calcul Des Structures Portiques Methode Des Deplacements Jexpoz

Flexion pure résistances des materiaux.ppt
Flexion pure résistances des materiaux.pptFlexion pure résistances des materiaux.ppt
Flexion pure résistances des materiaux.ppt

12-poteaux-140902135348-phpapp02.pdf
12-poteaux-140902135348-phpapp02.pdf12-poteaux-140902135348-phpapp02.pdf
12-poteaux-140902135348-phpapp02.pdf

Chapitre 11 etude de l'infrastructure.fini
Chapitre 11 etude de l'infrastructure.finiChapitre 11 etude de l'infrastructure.fini
Chapitre 11 etude de l'infrastructure.fini

Chapitre 1_7 Torsion.pdf
Chapitre 1_7 Torsion.pdfChapitre 1_7 Torsion.pdf
Chapitre 1_7 Torsion.pdf


Plus de richardpleau

17 caténaires tendues
17 caténaires tendues17 caténaires tendues
17 caténaires tendues
richardpleau

16 caténaires
16 caténaires16 caténaires
16 caténaires
richardpleau

15.éventail
15.éventail15.éventail
15.éventail
richardpleau

15 optimisation d'une structure
15 optimisation d'une structure15 optimisation d'une structure
15 optimisation d'une structure
richardpleau

3 méthode point par point
3 méthode point par point3 méthode point par point
3 méthode point par point
richardpleau

5 efforts internes ds treillis
5 efforts internes ds treillis5 efforts internes ds treillis
5 efforts internes ds treillis
richardpleau

2 cacul vectoriel des forces
2 cacul vectoriel des forces2 cacul vectoriel des forces
2 cacul vectoriel des forces
richardpleau


Plus de richardpleau (7)

17 caténaires tendues
17 caténaires tendues17 caténaires tendues
17 caténaires tendues

16 caténaires
16 caténaires16 caténaires
16 caténaires

15.éventail
15.éventail15.éventail
15.éventail

15 optimisation d'une structure
15 optimisation d'une structure15 optimisation d'une structure
15 optimisation d'une structure

3 méthode point par point
3 méthode point par point3 méthode point par point
3 méthode point par point

5 efforts internes ds treillis
5 efforts internes ds treillis5 efforts internes ds treillis
5 efforts internes ds treillis

2 cacul vectoriel des forces
2 cacul vectoriel des forces2 cacul vectoriel des forces
2 cacul vectoriel des forces


Dernier

1e geo metropolisation metropolisation x
1e geo metropolisation metropolisation x1e geo metropolisation metropolisation x
1e geo metropolisation metropolisation x
NadineHG

Auguste Herbin.pptx Peintre français
Auguste   Herbin.pptx Peintre   françaisAuguste   Herbin.pptx Peintre   français
Auguste Herbin.pptx Peintre français
Txaruka

A1- Compréhension orale - présentations.pdf
A1- Compréhension orale - présentations.pdfA1- Compréhension orale - présentations.pdf
A1- Compréhension orale - présentations.pdf
lebaobabbleu

Bonnard, Pierre et Marthe.pptx
Bonnard,     Pierre     et    Marthe.pptxBonnard,     Pierre     et    Marthe.pptx
Bonnard, Pierre et Marthe.pptx
Txaruka

MÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdf
MÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdfMÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdf
MÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdf
lebaobabbleu

Compréhension orale La famille de Sophie (12).pdf
Compréhension orale  La famille de Sophie (12).pdfCompréhension orale  La famille de Sophie (12).pdf
Compréhension orale La famille de Sophie (12).pdf
lebaobabbleu

1e Espaces productifs 2024.Espaces productif
1e Espaces productifs 2024.Espaces productif1e Espaces productifs 2024.Espaces productif
1e Espaces productifs 2024.Espaces productif
NadineHG

GUIDE POUR L’EVRAS BALISES ET APPRENTISSAGES
GUIDE POUR L’EVRAS BALISES ET APPRENTISSAGESGUIDE POUR L’EVRAS BALISES ET APPRENTISSAGES
GUIDE POUR L’EVRAS BALISES ET APPRENTISSAGES
DjibrilToure5


Dernier (8)

1e geo metropolisation metropolisation x
1e geo metropolisation metropolisation x1e geo metropolisation metropolisation x
1e geo metropolisation metropolisation x

Auguste Herbin.pptx Peintre français
Auguste   Herbin.pptx Peintre   françaisAuguste   Herbin.pptx Peintre   français
Auguste Herbin.pptx Peintre français

A1- Compréhension orale - présentations.pdf
A1- Compréhension orale - présentations.pdfA1- Compréhension orale - présentations.pdf
A1- Compréhension orale - présentations.pdf

Bonnard, Pierre et Marthe.pptx
Bonnard,     Pierre     et    Marthe.pptxBonnard,     Pierre     et    Marthe.pptx
Bonnard, Pierre et Marthe.pptx

MÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdf
MÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdfMÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdf
MÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdf

Compréhension orale La famille de Sophie (12).pdf
Compréhension orale  La famille de Sophie (12).pdfCompréhension orale  La famille de Sophie (12).pdf
Compréhension orale La famille de Sophie (12).pdf

1e Espaces productifs 2024.Espaces productif
1e Espaces productifs 2024.Espaces productif1e Espaces productifs 2024.Espaces productif
1e Espaces productifs 2024.Espaces productif

GUIDE POUR L’EVRAS BALISES ET APPRENTISSAGES
GUIDE POUR L’EVRAS BALISES ET APPRENTISSAGESGUIDE POUR L’EVRAS BALISES ET APPRENTISSAGES
GUIDE POUR L’EVRAS BALISES ET APPRENTISSAGES


8 poutres

  • 1. Comportement et dimensionnement des poutres Conception de structures Automne 2012 R. Pleau École d’architecture, Université Laval
  • 2. Calcul des efforts internes dans une poutre
  • 3. 3 Calcul des efforts internes dans une poutre 40 kN/m 8 m 160 kN 160 kN DCL poutre entière Pour calculer les efforts internes à l’intérieur d’une poutre il suffit de tracer le diagramme de corps libre (DCL) d’une partie tronquée de la poutre et de calculer l’équilibre statique des forces à cet endroit. 40 kN/m 2 m DCL a M poutre tronquée 160 kN V DCL 80 kN poutre tronquée a 2 m 160 kN V M 1 m a Pour prendre en compte la charge uniformément répartie, on peut la remplacer par une charge résultante équivalente placée au centre de gravité du rectangle.
  • 4. 4 Calcul des efforts internes dans une poutre 40 kN/m 8 m 160 kN 160 kN DCL poutre entière Par exemple, pour la poutre illustrée ci-contre, on obtient les efforts au quart de la portée de la façon suivante : Σ Fv = 0 d’où : 160 - 80 + V = 0 à V = - 80 kN DCL 80 kN poutre tronquée a 2 m 160 kN V M 1 m a Σ Ma = 0 d’où : - (160 kN x 2 m) + (80 kN x 1 m) + M = 0 M = 240 kN-m
  • 5. Nature des efforts internes 5 Les forces V et M que nous venons de calculer sont des efforts internes qui sont induits dans la poutre afin de préserver son équilibre statique. La force V est ce que l’on appelle l’effort tranchant et il est exprimé en kN. Cet effort induit des contraintes de cisaillement dans la poutre et la rupture survient lorsque ces contraintes excèdent la résistance en cisaillement du matériau. Le moment fléchissant (M) est exprimé en kN-m. Cet effort de flexion génère des contraintes de compression et de tension dans l’axe horizontal qui atteignent une valeur maximale aux fibres extrêmes de la poutre. La rupture survient lorsque ces contraintes excèdent la résistance à la compression ou à la tension du matériau.
  • 7. Efforts internes dans une poutre 7 Considérons une poutre simplement appuyée qui supporte une charge concentrée au centre de la portée. Si on coupe la poutre à une distance x de l’appui gauche et que l’on trace le DCL de la poutre tronquée on obtient les efforts internes (V er M) dans la poutre à cet endroit:
  • 8. Effort tranchant (V) 8 Imaginons que la poutre soit constituée d’une multitude de petites tranches verticales placées les unes à côté des autres: Sous l’action de la force externe P, les tranches auront tendance à glisser les unes p/r aux autres: L’effort tranchant est la résultante des contraintes de friction qui s’exercent entre les tranches pour préserver leur équilibre statique.
  • 9. Effort tranchant (V) 9 Isolons une tranche sur la poutre. La force externe induit des contraintes internes de cisaillement, v, qui génèrent une friction interne verticale et empêche les tranches de glisser les unes p/r aux autres. v v V V La somme de toutes ces contraintes v (exprimées kN/m2) multipliées par la section de la poutre (exprimée en m2) produisent une force interne verticale qui est égale à l’effort tranchant V (exprimé en kN) et qui préserve l’équilibre statique translationnel dans l’axe vertical (Σ Fv = 0)
  • 10. Effort tranchant (V) 10 Revenons maintenant à notre poutre tronquée et isolons une petit élément de matière sur la face de la coupe. On remarque que les contraintes verticales de cisaillement sont égales mais de directions opposées ce qui assure l’équilibre statique translationnel dans l’axe vertical. Cependant, les deux forces v produisent un moment p/r au point a qui impose une rotation du cube dans le sens horaire. L’équilibre rotationnel n’est donc pas assuré.
  • 11. Effort tranchant (V) 11 Pour préserver l’équilibre rotationnel, il est nécessaire de générer des contraintes de cisaillement horizontales qui produiront un moment p/r au point a qui imposera une rotation du cube dans le sens anti-horaire pour annuler l’effet des contraintes de cisaillement verticales et assurer l’équilibre statique rotationnel.
  • 12. Effort tranchant (V) 12 Imaginons maintenant que la poutre soit constituée d’une multitude de petites tranches horizontales placées les unes par-dessus les autres: Sous l’effet de la charge externe P, la poutre va fléchir et les tranches auront tendance à glisser les unes p/r au autres. Ce glissement sera empêché par les efforts de friction internes associés aux contraintes de cisaillement dans le plan horizontal.
  • 13. Effort tranchant (V) 13 En effet, les contraintes de cisaillement dans le plan horizontal empêchent les tranches horizontales de la poutre de glisser les unes p/r aux autres. v v v v
  • 14. Effort tranchant (V) 14 Revenons encore une fois à notre poutre tronquée et isolons deux petits éléments de matière sur la face de la coupe. L’un de ces éléments est placé au centre de la poutre et l’autre à son extrémité supérieure. On constate que le cisaillement est forcément nul à la fibre supérieure et qu’il sera maximal au centre de la poutre. En fait, pour une section rectangulaire, la distribution des contraintes de cisaillement suit un profil parabolique:
  • 15. 15 Exemple de rupture d’une poutre de bois provoquée par les efforts de cisaillement horizontal
  • 16. Effort tranchant (V) 16 Si on examine attentivement le petit élément de matière, on constate que, sous l’action des forces de cisaillement, le carré initial se déforme pour devenir un parallépipède. On remarque que les deux contraintes de cisaillement dans le coin supérieur gauche, ainsi que les deux contraintes de cisaillement dans le coin inférieur droit se combinent pour créer une force résultante de tension le long d’une diagonale. De la même façon les deux contraintes de cisaillement dans le coin inférieur gauche, ainsi que les deux contraintes de cisaillement dans le coin supérieur droit se combinent pour créer une force résultante de compression le long de l’autre diagonale. Pour les matériaux possédant une faible résistante à la tension, comme le béton, l’effort de tension dans l’axe diagonal peut alors provoquer la rupture de la poutre. v v v v v v v v compression compression tension tension
  • 17. 17 tension tension Exemple de rupture d’une poutre en béton provoquée par l’effort tranchant (V)
  • 19. Moment fléchissant (M) 19 Considérons une poutre simplement appuyée et imaginons une mince tranche verticale au milieu de la poutre. Avant l’application des charges, cette tranche est de forme rectangulaire. P P 2 P 2 Lorsque la poutre va être soumise à une charge externe, la tranche va se déformer pour devenir un élément prismatique où les deux faces latérales vont demeurer rectilignes en s’inclinant p/r à la verticale.
  • 20. Moment fléchissant (M) 20 La figure ci-contre montre le profil de déformation sur la hauteur de la tranche considérée. On peut identifier un axe neutre au centre de la poutre pour lesquelles les fibres horizontales ne subiront aucune déformation. Toutes les fibres horizontales situées au-dessus de l’axe neutre subiront un raccourcissement et seront donc comprimées. P P 2 P 2 profil initial axe neutre profil final axe neutre compression Toutes les fibres horizontales situées en-dessous de l’axe neutre subiront un allongement et seront donc tendues. tension
  • 21. Moment fléchissant (M) 21 Si on reconsidère notre poutre tronquée en ne prenant en compte que le moment fléchissant (M), on constate que ce moment induit des contraintes de compression dans le haut de la poutre et de tension dans le bas de la poutre. Il en résulte deux forces horizontales internes F, de direction opposée (Σ Fh = 0) séparées l’une de l’autre par un bras de levier interne (d). Ces forces génèrent un moment interne (M = F d) qui équilibre le moment externe (M = Px/2) et assure l’équilibre statique rotationnel.
  • 22. Moment fléchissant (M) 22 On remarque que, plus la matière est placée loin de l’axe neutre, plus la contrainte est élevée et plus le bras de levier est grand. La résistance en flexion d’une poutre sera donc grandement influencée par la géométrie de sa section. Plus la matière est située loin de l’axe neutre, plus elle est efficace pour résister aux efforts de flexion. axe neutre
  • 23. Moment fléchissant (M) 23 Par exemple, les deux poutres ci-dessous contiennent approximativement la même quantité de matériau mais la poutre en forme de I est beaucoup plus efficace que la poutre circulaire parce que la matière est concentrée loin de l’axe neutre.
  • 24. 24 compression compression tension tension axe neutre Exemple de rupture en flexion d’une poutre en béton
  • 25. Diagrammes des efforts internes 25
  • 26. Diagramme des efforts internes 26 Comme nous l’avons vu au début de cette présentation, on peut calculer les efforts internes (V et M) sur n’importe quelle section d’une poutre en traçant le diagramme de corps libre d’une partie tronquée de la poutre et en faisant l’équilibre statique des forces à cet endroit. Si on effectue ce calcul sur plusieurs points de la poutre, on peut tracer le diagramme des efforts internes qui est une représentation graphique des efforts internes tout le long de la poutre. Ce diagramme nous permet d’identifier les sections de la poutre où les efforts internes sont maximaux.
  • 27. Diagramme des efforts internes 27 Le traçage manuel du diagramme des efforts internes d’une poutre est une opération fastidieuse car elle nous oblige à calculer l’équilibre statique des forces en plusieurs points de la poutre. Pour les cas les plus courants, on peut retrouver les diagrammes d’efforts internes dans plusieurs ouvrages comme par exemple le Handbook of Steel Construction publié par l’Institut canadien de l’acier. Pour les cas plus complexes, ces diagrammes peuvent être obtenus facilement en utilisant un logiciel spécialisé, comme par exemple le logiciel DrBeamPro. Cela fera l’objet du prochain podcast.
  • 28. Convention de signe 28 Effort tranchant effort tranchant positif effort tranchant négatif Moment fléchissant moment fléchissant positif moment fléchissant négatif
  • 29. Vmax = w L 2 Mmax = w L2 29 8 w (kN/m) L Mmax Vmax Diagramme d’efforts internes pour une poutre simplement appuyée et supportant une charge uniformément répartie Vmax wL 2 wL 2
  • 30. 30 P (kN) L Mmax Vmax Diagramme d’efforts internes pour une poutre simplement appuyée et supportant une charge concentrée au centre de la portée Vmax Vmax = P 2 Mmax = P L 4 P2 P2
  • 31. 31 P (kN) P (kN) L Vmax Diagramme d’efforts internes pour une poutre simplement appuyée et supportant deux charges concentrées au tiers de la portée Vmax Vmax = P P P Mmax Mmax = P L 3
  • 32. 32 P (kN) P (kN) L 3P 2 Vmax 3P 2 Vmax Mmax Vmax = 3P 2 Mmax = P L 2 P (kN) Diagramme d’efforts internes pour une poutre simplement appuyée et supportant deux charges concentrées au tiers de la portée
  • 34. Efforts résistants 34 Pour chaque poutre, on peut calculer deux efforts résistants (Vr et Mr) qui sont définis comme suit: Vr = effort tranchant maximal (exprimé en kN) qu’une poutre peut supporter sans se rompre Mr = moment fléchissant maximal (exprimé en kN-m) qu’une poutre peut supporter sans se rompre Les efforts résistants sont atteints lorsque la contrainte maximale de cisaillement ou la contrainte maximale de flexion induite dans la poutre excède la résistance du matériau. Les efforts résistants sont donc fonction de deux paramètres: 1. la résistance du matériau 2. la géométrie de la section de la poutre
  • 35. Effort tranchant résistant (Vr) 35 L’effort tranchant résistant peut être calculé de la façon suivante: Vr = Φ Fv k A où: Vr = effort tranchant résistant (kN) propriétés géométriques de la section Φ = coefficient de tenue (prend en compte la variabilité du matériau) = 0,9 pour l’acier et le bois = 0,6 pour le béton A = aire de la section (mm2) Fv = contrainte admissible en cisaillement (MPa) k = coefficient relié à la géométrie de la section = 0.67 pour une section rectangulaire propriétés du matériau
  • 36. Importance de la géométrie de la section 36 La profil des efforts de cisaillement sur une section de poutre est fonction de la géométrie de la section. poutre rectangulaire poutre en forme de I Plus les efforts de cisaillement sont répartis uniformément sur toute la hauteur de la poutre, plus sa résistance est élevée à l’égard de l’effort tranchant.
  • 37. Moment résistant (Mr) 37 Le moment résistant peut être calculé de la façon suivante: où: Mr = Φ Fy I c Mr = moment résistant (kN-m) propriétés géométriques de la section propriétés du matériau Φ = coefficient de tenue (prend en compte la variabilité du matériau) = 0,9 pour l’acier et le bois = 0,6 pour le béton I = moment d’inertie de la section (mm4) Fy = contrainte admissible en flexion (MPa) c = distance entre l’axe neutre et la fibre extrême (mm)
  • 38. Moment d’inertie 38 Le moment d’inertie est une propriété géométrique des sections qui mesure la résistance qu’un corps oppose aux déformations de flexion. Par exemple, pour une section rectangulaire, on a que : c axe neutre d Il faut retenir que: I = b d3 12 b plus la matière est située loin de l’axe neutre, plus le moment d’inertie est élevé
  • 39. Résistance des matériaux 39 Contrainte admissible (MPa) Matériau Cisaillement Flexion Acier de charpente Bois lamellé-collé Béton armé 235 1,75 1 350 25,6 20 à 40
  • 41. Fléchissement des poutres 41 Sous l’effet des charges, les poutres subissent un fléchissement (i.e. des déformations verticales appelées flèches). Si ces déformations sont trop importantes elles peuvent occasionner: - un inconfort pour les usagers; - des vibrations gênantes; - des défauts esthétiques (mauvais alignements, fissures, etc.); - le bris d’éléments de finition (cloisons sèches, parois de verre revêtements (gypse, plâtre, tuiles de plancher, etc.); - des problèmes fonctionnels (par exemple un mauvais fonctionnement des portes et fenêtres). flèche ( ) charge
  • 42. Déformations causées par les charges mortes 42 Habituellement les charges mortes ne causent pas de problèmes car elles sont imperceptibles pour les usagers et surviennent avant la construction des éléments de finition (cloisons sèches, parois de verre, revêtements de plancher,etc.) De plus, lorsque ces déformations sont trop grandes, on peut les contrôler en imposant une cambrure à la poutre (i.e. une déformation verticale égale à la flèche qui sera provoquée par les charges mortes. cambrure avant l’application de la charge morte charge après l’application de la charge morte
  • 43. Déformations causées par les charges vives 43 Ce sont donc essentiellement les flèches causées par les charges vives qui causent problème dans les bâtiments. Le C.N.B. exige que les flèches maximales causées par les charges vives non-majorées* n’excèdent pas les valeurs suivantes (où L représente la portée de la poutre): Élément Flèche maximale autorisée Toiture Plancher ne supportant pas d’éléments de finition Plancher supportant des éléments de finition L/180 L/240 L/360 * on ne majore pas les charges vives pour le calcul des flèches car ces déformations ne menacent en rien la sécurité des occupants
  • 44. Fléchissement des poutres 44 Module élastique Matériau E (MPa) Acier de charpente Bois lamellé-collé Béton armé 200 000 13 100 30 000 La déformation des poutres est directement proportionnelle à la charge appliquée et indirectement proportionnelle à leur rigidité. rigidité = E x I où E = module élastique (propriété du matériau) et I = moment d’inertie (géométrie de la section)
  • 45. 45 max = 5 wL4 384 EI w (kN/m) L Mmax Mmax = w L2 8 Vmax Diagramme d’efforts internes pour une poutre simplement appuyée et supportant une charge uniformément répartie Vmax Vmax = w L 2 wL 2 wL 2
  • 46. Diagramme d’efforts internes pour une poutre simplement appuyée et supportant une charge concentrée au centre de la portée 46 max = PL3 48 EI P (kN) L Mmax Vmax Vmax Vmax = w 2 Mmax = P L 4 P2 P2
  • 47. P (kN) Diagramme d’efforts internes pour une poutre simplement appuyée et supportant deux charges concentrées au tiers de la portée 47 max = 23 PL3 648 EI P (kN) L Vmax Vmax Vmax = P P P Mmax Mmax = P L 3
  • 48. 48 P (kN) P (kN) L 3P 2 Vmax 3P 2 Vmax Mmax max= 19 PL3 384 EI Vmax = 3P 2 Mmax = P L 2 P (kN) Diagramme d’efforts internes pour une poutre simplement appuyée et supportant deux charges concentrées au tiers de la portée
  • 50. Dimensionnement d’une poutre 50 Pour dimensionner une poutre, on suit les étapes suivantes: 1. On calcule les charges supportées par la poutre. 2. On trace le diagramme des efforts internes - à partir des schémas précédents, pour les cas de charge courants, ou en utilisant le logiciel DrBeamPro - et on calcule les efforts maximaux Vf et Mf provoqués par l’application des charges totales majorées. L’utilisation de DrBeamPro fait l’objet d’un autre podcast.
  • 51. Dimensionnement d’une poutre 51 3. On choisit un profilé en acier ou en bois lamellé-collé qui respecte les deux conditions suivantes: Vr > Vf et Mr > Mf Pour les profilés standard disponibles au Canada, on peut choisir un profilé très facilement en consultant un tableau qui est donné dans le document intitulé «Tables de sélection de profilés standard» et disponible sur le site du cours. L’utilisation de ce document fait l’objet d’un autre podcast. On peut aussi concevoir un profilé sur mesure en utilisant les feuilles excel conçues à cet effet et disponibles sur le site de cours. Cela fait aussi l’objet d’un autre podcast
  • 52. Dimensionnement d’une poutre 52 4. À l’aide de DrBeamPro on calcule la flèche maximale causée par la charge vive non-majorée ( max) et on vérifie que cette flèche est inférieure à la flèche maximale autorisée par le C.N.B. ( adm). 5. Si la flèche est trop grande, on choisit un autre profilé qui possède un plus grand moment d’inertie (I). Le moment d’inertie requis (Irequis) peut être obtenu à l’aide d’une simple règle de trois : Irequis = Ipremier profilé x max adm Un autre podcast donne un exemple détaillé du processus qui mène au dimensionnement des poutres
