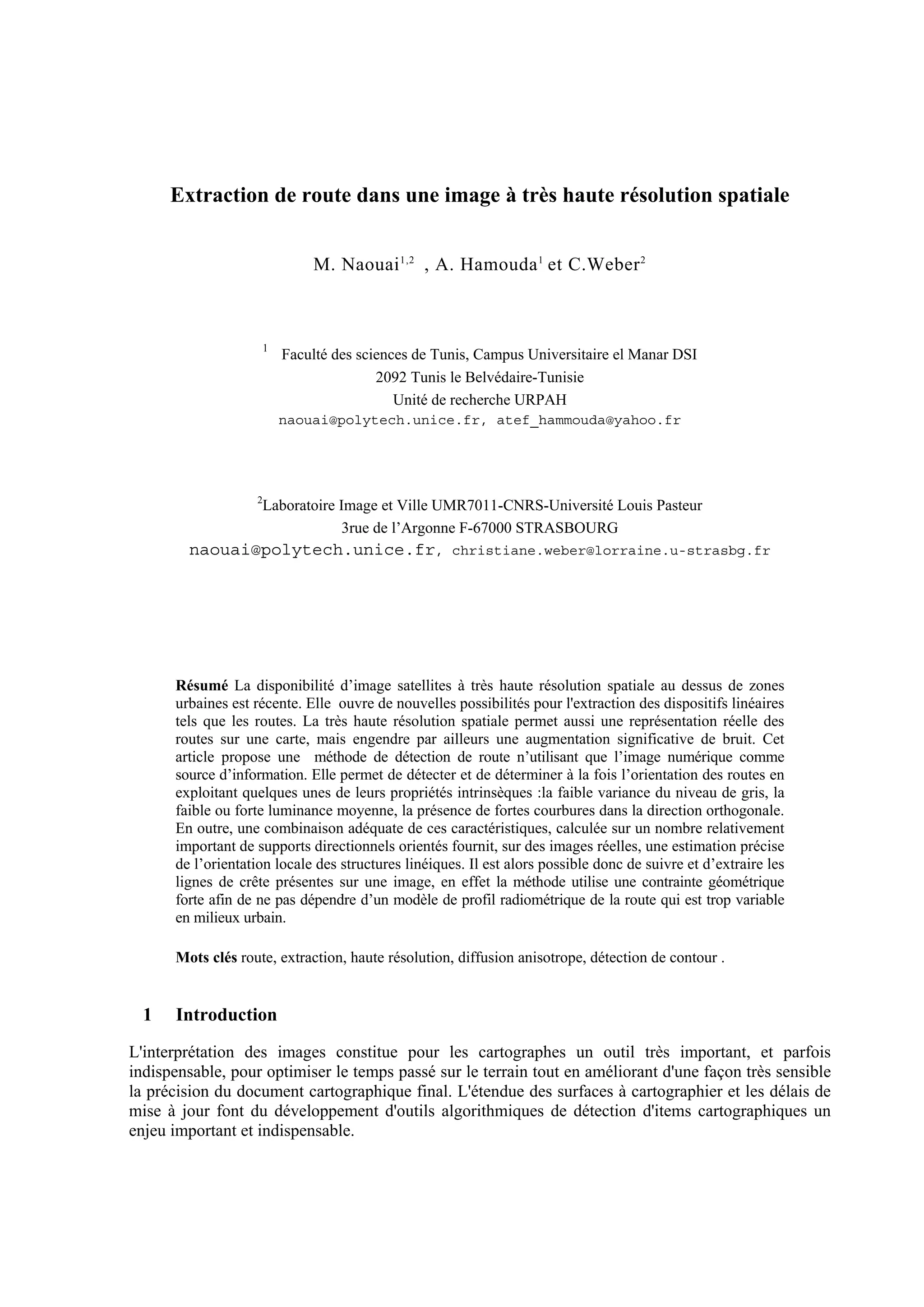

Extraction de route dans une image à très haute résolution spatiale
M. Naouai1,2
, A. Hamouda1
et C.Weber2
1
Faculté des sciences de Tunis, Campus Universitaire el Manar DSI
2092 Tunis le Belvédaire-Tunisie
Unité de recherche URPAH
naouai@polytech.unice.fr, atef_hammouda@yahoo.fr
2
Laboratoire Image et Ville UMR7011-CNRS-Université Louis Pasteur
3rue de l’Argonne F-67000 STRASBOURG
naouai@polytech.unice.fr, christiane.weber@lorraine.u-strasbg.fr
Résumé La disponibilité d’image satellites à très haute résolution spatiale au dessus de zones
urbaines est récente. Elle ouvre de nouvelles possibilités pour l'extraction des dispositifs linéaires
tels que les routes. La très haute résolution spatiale permet aussi une représentation réelle des
routes sur une carte, mais engendre par ailleurs une augmentation significative de bruit. Cet
article propose une méthode de détection de route n’utilisant que l’image numérique comme
source d’information. Elle permet de détecter et de déterminer à la fois l’orientation des routes en
exploitant quelques unes de leurs propriétés intrinsèques :la faible variance du niveau de gris, la
faible ou forte luminance moyenne, la présence de fortes courbures dans la direction orthogonale.
En outre, une combinaison adéquate de ces caractéristiques, calculée sur un nombre relativement
important de supports directionnels orientés fournit, sur des images réelles, une estimation précise
de l’orientation locale des structures linéiques. Il est alors possible donc de suivre et d’extraire les
lignes de crête présentes sur une image, en effet la méthode utilise une contrainte géométrique
forte afin de ne pas dépendre d’un modèle de profil radiométrique de la route qui est trop variable
en milieux urbain.
Mots clés route, extraction, haute résolution, diffusion anisotrope, détection de contour .
1 Introduction
L'interprétation des images constitue pour les cartographes un outil très important, et parfois
indispensable, pour optimiser le temps passé sur le terrain tout en améliorant d'une façon très sensible
la précision du document cartographique final. L'étendue des surfaces à cartographier et les délais de
mise à jour font du développement d'outils algorithmiques de détection d'items cartographiques un
enjeu important et indispensable.
2 M.Naouai, A.Hamouda et C.Weber
De nombreuses méthodes ont été développées pour répondre au problème de l’observation de la terre
à partir d'images satellitaires et aériennes à très haute résolution, notamment dans le cas particulier de
l’extraction de route.
L’extraction des routes à partir des images de télédétection, représente toujours un défi important pour
les algorithmes informatiques, alors que pour les interprètes humains c’est une tâche immédiate. Dans
cet article une méthode novatrice est présentée pour guider l’extraction des routes dans une scène
urbaine à partir d’une unique image complexe à très haute résolution spatiale.
Nous présentons dans cet article une méthode de détection de route, tenant compte de la grande
variabilité de la scène concernée. Généralement dans une scène urbaine, le revêtement des routes
apparaît comme lisse. De même que pour beaucoup d'autres caractéristiques topographiques, il existe
des définitions multiples qui conduisent à autant de méthodes algorithmiques de détection. Parmi
celles-ci, des méthodes géométriques [1] s'appuient sur le calcul de dérivées partielles du niveau de
gris jusqu'au troisième ordre pour extraire les points de plus forte courbure locale. Dans le cas
d'images comportant de nombreux détails proches des lignes à détecter, l'estimation des différentes
dérivées est fortement perturbée et conduit à des résultats généralement peu satisfaisants. La détection
de lignes de crête étant un problème mal posé, l'emploi de méthodes heuristiques tel que l'opérateur
directionnel que nous proposons, se justifie pleinement.
Par ailleurs, les filtres directionnels utilisés dans le traitement des images offrent beaucoup de champs
d’application : analyse de texture, segmentation, détection de contours [2,17] ou de motifs particuliers
(points anguleux, T jonctions), rehaussement [3], filtrage [7]... Dans le domaine spatial, il s’agit de
calculer une énergie en fonction de l’orientation [4] afin de rechercher, par exemple, une direction
dominante. Il en est de même dans cet article où nous nous attachons à rechercher localement des
directions privilégiées correspondant à des segments, des structures linéiques fines telles que des
lignes de crête. La deuxième partie, quant à elle, décrit un opérateur local directionnel très sélectif qui
permet de mettre en évidence des orientations locales multiples (T-jonctions, ...). Des résultats obtenus
expérimentalement sont présentés dans la dernière partie. La précision et la performance de notre
détecteur de route sont validées à travers une image satellite (Quickbird) d’une résolution de 60cm.
2 Prétraitement
2.1 filtrage
Le but principal du filtrage dans notre cas est de rendre l’homogénéité sur la route au même
niveau. Celle-ci va nous permettre d’introduire rapidement les notions de diffusions anisotropes dans
le cas le plus simple, à savoir celui d’une image fixe en niveaux de gris.
2.1.1 Diffusion anisotrope
Soit l’image , qu’on définit comme une application bornée de qui associe
au pixel son niveau de gris .
IyxI ),(
)y
 2
,(x ),( yxI  est le domaine de l’image. Notons 0), Iyx0 (I 
La diffusion anisotrope, telle que Perona et Malik l’introduisent dans [12], est une opération de
filtrage non linéaire qui permet de faire une distinction bruit/contour. Elle se traduit sous la forme du
problème aux limites suivant :
3
)),,()),,(((
),,(
tyxItyxIcdiv
t
tyxI



(),()0,,( 0 yxIyxI  1)
0

I
n
Avec le bord de et un vecteur nor  n mal extérieur à et , appelé fonction de)(c
)0 diffusion t une fonction on n ative, monotone décroissante, telle e 1(c . Il s’agit cette fois
d’une diffusion adaptative, dont le comportement est fonction des variations locales de l’intensité de
l’image, grâce à la fonction )(c : lissage fort dans les zones à faible gradient (zones homogènes), et
faible dans les zones à fort gradient (contours). Un seuil k permet de distinguer les zones à faible
gradient de celles à fort gradient. Perona-Malik proposent par exemple la fonction suivante :
, es n ég qu
))(exp()( 2
k
I
Ic  (2)
Le choix de ce seuil k n’est d’ailleurs pas évident ; il peut être fixé arbitrairement ou en estimant le
2.2 Détection de contour
Pour commencer, une détection de contours est réalisée par un filtre de Canny-Deriche [10].
calisation du point contour
que. La maximisation de ces critères conduit à la
bruit. Pour le déterminer, Perona et Malik proposent de se baser sur un histogramme cumulé du
gradient [9].
Canny a proposé en 1983 une étude théorique de la détection de contour. Son étude s'est limitée au cas
de la dimension 1, c'est à dire la détection des variations dans un signal bruité.
Trois critères doivent valider un détecteur de contour :
• Détection : robustesse au bruit
• Localisation : précision de la lo
• Unicité : une seule réponse par contour
A chaque critère est associée une formule mathémati
résolution d'une équation différentielle dont la solution est le filtre h, qui permet la détection du
contour, i.e. la position du contour correspond à :
(IMax ))(xh avec :
(3))sin()cos()sin()cos()( 4321 xeaxeaxeaxeaxh xxx
  
 x

4 M.Naouai, A.Hamouda et C.Weber
En un premier temps on va réduire le bruit de l'image originale avant d'en détecter les contours. Ceci
permet d'éliminer les pixels isolés qui pourraient induire de fortes réponses lors du calcul du gradient,
conduisant ainsi à de faux positifs.
Un filtrage gaussien 2D est utilisé (voir Lissage de l'image), dont voici l'opérateur de convolution :
2
22
2
2
2
1
),( 

yx
eyxG


 (4)
Algorithme de détection de contour
1. Convoluer l’image f avec une gaussienne de variance σ.
2
22
2
2
2
1
),( 

yx
eyxG



2. Estimer les directions normales n pour chaque pixel de l’image.
)(
)(
IG
IG
n


 (5)
3. Localiser le contour par «non-maximal suppression». (Les
contours sont donc localisés aux maxima locaux de l’image h
convoluée avec l’opérateur G )
0
)(
2
2


n
IG


(6)
4. Calculer la magnitude du contour
)( IGIG  avec yx GGG  (
5.
7)
Eliminer les erreurs de bruit par seuillage hystérésis.
de σ.
L'im sée est employée dans notre algorithme, par la suite, pour le calcul de la variance des
6. Répéter les pas 1 à5 pour des valeurs ascendantes
age diffu
pixels dans l'image.
5
Figure 1 : Image Originale contour détecté par l’algorithme
de Canny
2.3 Extraction de vallée
Les définitions concernant les Vallée dans la littérature en vision par ordinateur prennent des points de
départs très variés. Plusieurs termes tels que ridge, valley [12, 13, 14], watershed [15], crease,
seperatrice [16] ont été utilisés pour le concept vallée, avec des approches et des définitions
différentes.
Nous présentons dans cette section deux familles de définitions de vallée : les définitions à base de la
fonction de hauteur caractérisant plutôt le changement du signal de l'image ; les définitions à base des
courbures principales représentant les propriétés intrinsèques structurales de la surface. Ces définitions
faites en 2D peuvent être généralisées à un espace à n dimensions. Notons que toutes ces définitions
de vallée s'appliquent à une surface sans prendre en compte la notion d'échelle. Une mesure de vallée
comportant (la fonction de hauteur, la courbure de la courbe de niveau, la courbure principale, le
Laplacien, etc…) admet un extremum local en (x; y) dans une direction d. Si celle-là est plus grande
ou plus petite que celle en d'autres points voisins, l'espace des directions est discrétisé. En ce point,
Comme l'espace des directions est discrétisé, cette étape n'est pas difficile.
3 Détection de route
D’après les observations, une grande variabilité d’aspect de la route dans l’image existe, il est donc
difficile de trouver un modèle générique de la route. Toutefois, quelques caractéristiques majeures
peuvent êtres dégagées. La plupart des méthodes d’extraction de routes se basent sur des modèles
simples de routes. Par définition, les caractéristiques principales de ces modèles sont communes à
beaucoup d’auteurs, à savoir que la route a une radiométrie homogène le long de son axe, et présente
un contraste par rapport à son environnement. De plus la longueur de la route et sa courbure sont
supposées, varier lentement. Donc une route est une structure linéaire orientée qui correspond
localement à un ensemble de pixels disposés selon une direction particulière et présentant des
caractéristiques similaires, pour la détecter nous employons un ensemble de supports directionnels de
rayons constants [9](figure 2).
6 M.Naouai, A.Hamouda et C.Weber
Figure 2 : supports directionnels de rayon r
L’algorithme va permettre de rechercher de part et d’autre de la direction initiale (orientation figure 2)
en faisant osciller l’angle autour de cette direction. Sur chacun de ces supports, des paramètres
caractéristiques seront calculés. D’autant que, Ces supports sont constitués d’un nombre très variable
de pixels (figure 2). Pour les faibles rayons envisagés, ceci a une forte incidence sur la valeur des
paramètres qui y sont calculés. Pour dépasser ces problèmes et octroyer des propriétés isotropes au
détecteur de route, nous allons décrire le voisinage d’un pixel par un faisceau de rayons
uniformément répartis, composés chacun d’un nombre identique de points régulièrement espacés
(figure 3).
Figure3 : Ensemble de supports directionnels interpolés représenté dans le cas d’un rayon de 7 pixels
L’intensité de chaque point ainsi définit est estimée par interpolation bilinéaire en fonction de celle
des quatre pixels voisins [9]. Du fait du lissage engendré par cette interpolation, les valeurs des points
interpolés sur un rayon sont généralement plus homogènes que celles des pixels appartenant au
support directionnel discret sensiblement équivalent. Ceci procure une meilleure continuité aux
paramètres directionnels calculés à partir de ces valeurs.
3.1 Paramètres caractéristiques
Une route est un ensemble d'éléments de contours dans une étendue spatiale bornée, possédant des
orientations privilégiées, et contrastés par rapport au bord. Le système d’extraction de route doit
générer un réseau tenant compte de la plupart de ses spécifications. A partir de tous ces différents
points de vue, quelques caractéristiques majeures représentées dans un vecteur d’état peuvent être
dégagées [18]
3.1.1 Contraste
La structure des routes étant souvent contrastées par rapport à leurs voisinages, clairs ou sombres, la
moyenne des niveaux de gris ou son écart à une moyenne locale constitue un attribut caractéristique
déjà utilisé dans l’algorithme Rotating Kernel Min-Max Transformation [5] et dans [2].
7
Figure 4 : support de direction i
Pour un support donné (figure 4), dans la direction i, ce premier attribut s’exprime par :
 )(
1
)(
1
,

r
j
jii IMI
r
M (8)
I() représente l’intensité d’un pixel
où j est le numéro du point sur le support de direction i
I est l’intensité locale moyenne calculée sur un voisinage de taille PxP centré sur le
pixel traité
3.1.2 Homogénéité
L’homogénéité des niveaux de gris [8] est un autre indicateur pertinent, c’est une information locale et
correspond au caractère uniforme d'une région homogène. Ce critère prend en compte la différence de
radiométrie entre le point x du support et celle d’un voisinage de taille PxP (moyenne réactualisée à
chaque nouveau point intégré), permettant de favoriser la direction de radiométrie la plus homogène.
Le fait de réactualiser la moyenne de radiométrie implique d’être suffisamment certains que chaque
point intégré appartienne réellement à une route. Il s’agit tout comme dans la recherche du domaine de
Nagao [5] possédant la plus faible variance (mais à des fins de filtrage) d’identifier la direction la plus
homogène. Elle se traduit par :
 
2
1
,, )()(
1
)( 

r
j
jijii MIMI
r
M (9)
L’objectif d’incorporer une telle caractéristique locale dans l’opérateur de détection de route est
d’assurer une bonne robustesse aux occlusions.
3.1.3 Courbures
Les lignes de crête ont la particularité de présenter (figure 5) dans une direction orthogonale à leur orientation
des courbures importantes dont la valeur peut être approchée par le calcul d’une dérivée seconde.
Figure 5 : courbure orthogonale à une ligne de crête
8 M.Naouai, A.Hamouda et C.Weber
La courbure en un point M, pour une ligne claire (arête) s’exprime par : M
)()()(2)( QIPIMIM  (10)
Cette courbure calculée le long du profil d’une ligne assez épaisse fait parfois apparaître deux extrema situés de
part et d’autre de la crête véritable (figure 5). Nous lui substituons donc une nouvelle estimation de la courbure,
qui ne présente pas le problème de délocalisation observable sur la figure (5.b), sous la forme suivante :
 )()(),()()('
QIMIPIMIMinM  (11)
Il est possible d’exprimer cette nouvelle courbure en fonction de la précédente :
 )()()(
2
1
)('
QIPIMM   (12)
Cette décomposition fait apparaître un terme régulateur qui diminue fortement la courbure lorsqu’elle
n’est pas estimée précisément au sommet de la ligne de crête. Dans une direction donnée, l’intensité
totale des courbures orthogonales à une ligne claire est finalement approchée par :
 

r
j
jijijijii QIMIPIMIMin
r
M
1
,,,, )()(),()(
1
)( (13)
Pour une ligne sombre c’est à dire vallée, son expression est :
 

r
j
jijijijii MIQIMIPIMin
r
M
1
,,,, )()(),()(
1
)( (14)
3.2 Opérateur de détection de route
Notre opérateur de détection de route prend en considération chacun des trois critères définis précédemment à
travers une combinaison linéaire calculée sur les supports de la figure 3.
Son expression est :
(15)
positiveconstantedessontet,
)()()()(


où
MMMMA iiii 
Algorithme de détection de route :
1. Prétraitement :(filtrage+ détection de contour)
2. Initialisation (recherche de l’ensemble de pixel jugé vallée V)
3. t=1
Vi 4. Répeter pour chaque pixel











)(
)(
)(
)(i
M
M
M
t
i
i
i



5. Calcul de vecteur caractéristique
6. Calcul de cout  )()()()( MMMMA iiii  
7. Le chemin ayant le coût maximum sera considéré le chemin sur la route.
8. Ce chemin sera stocké et considéré en tant que prochaine fenêtre cible pour la détection de route.
9. t=t+1
jusqu'à t= =Card(V)
9
4 Résultat :
Pour tester notre algorithme nous avons utilisé une image Quickbird (HR) de résolution 60cm
Figure 6 : Résultat de détection
Nous pouvons noter que les routes semblent bien extraites, car notre opérateur de détection permet de
distinguer les différentes composantes de structures remarquables et réelles (T-jonctions, structures
en Y, ...). Mais on remarque aussi qu’il y a une confusion entre les routes et quelques bâtiments dans
la scène, une confusion due au vecteur caractéristique qui est semblable à celui de la route en plus
l’algorithme ne peut pas juger la validité des points d’entrés lors de l’initialisation, donc des fausses
alarmes génèrent bien évidement de mauvaise détection. L’autre inconvénient c’est que les objets de
faible taille qui génère une ombre faible sur la route laissent la détection difficile. Ce détecteur reste
cependant sensible à l’orientation de la route car seulement cinq directions possibles sont évaluées.
Par ailleurs, le résultat final dépend impérativement de la taille du support directionnel et du fait qu’il
fallait choisir un rayon assez modéré pour affiner le résultat.
5 Conclusion :
Dans cet article une méthode de détection de route appliquée sur une image satellite à très haute
résolution spatiale a été déterminée. L’algorithme proposé utilise un support directionnel de rayon
constant, prenant en compte plusieurs hypothèses sur les routes (la route est plus claire que son
environnement, elle est homogène, a une structure linéaire et lisse, ne change pas brutalement de
direction et sa largeur varie peu). Cinq masques sont définis et associés à une fonction de score
mesurant conjointement l’homogénéité des niveaux de gris le long de la structure, la courbure et le
contraste dans le voisinage. Chaque masque représente une direction différente, et le score maximum
indique l’orientation de la route. La précision et la performance de notre détecteur de route sont
validées à travers une image satellite Quickbird à très haute résolution. Ainsi, l'objectif de notre
opérateur directionnel de détection de route est d’analyser les orientations locales de structures
complexes et fines. Il permet aussi un suivi précis des routes et fournit des résultats satisfaisants et
concrets.
10 M.Naouai, A.Hamouda et C.Weber
Références
[1] O. Monga et S. Benayoun, "Using partial derivatives of 3D images to extract typical surface features"
Computer Vision and Image Understanding, vol. 61, no. 2, pp. 171- 189, March 1995.
[2] E.P. Simoncelli and H. Farid, "Steerable wedge filters for local orientation analysis" - IEEE Trans. On
Image Processing, vol. 5, no. 9, pp. 1377-1382, Sept. 1996.
[3] R. Kutka and S. Stier, "Extraction of line properties based on direction fields" - IEEE Trans. On Medical
Imaging, vol. 15, no. 1, pp. 51-58, February 1996.
[4] W.T. Freeman and E.H. Adelson, "The design and use of steerable filters" - IEEE Trans. On Pattern Anal.
Machine Intell., vol. 13, no. 9, pp 891-906, 1991.
[5] Y.K. Lee and W.T. Rhodes, "Scale- and rotationinvariant pattern recognition by a rotating kernel min-max
transformation" - Optical Information Processing System and Architectures, vol. SPIE pp. 1347(17), July
1990.
[6] M. Nagao and T. Matsuyama, "Edge preserving smoothing" - CVGIP, vol. 9, pp. 394-407, 1979.
[7] F.F. Presetnik and M. Filipovic, "Adaptive median filter of images degraded by speckel noise" - Signal
Processing IV, Lacoume et al Eds, Elsevier, Sept. 1988, pp. 651-654.
[8] J.L. Vila et Ph. Bolon, "Filtrage d’ordre adaptatif pour le prétraitement d’images naturelles", Quatorzième
colloque GRETSI, Sept. 1993, pp. 563-566. 394
[9] D. Hall, F. Pelisson, O. Riff, and J. L. Crowley. Brand identi_cation using Gaussian derivative histograms.
Machine Vision and Applications, 2004.
[10] R. Deriche, Using Canny's criteria to derive an optimal edge detector recursively implemented, Int. J.
Computer Vision, Vol. 2, p. 15-20, Avril 1987.
[11] P. Perona and J. Malik, “Scale-space and edge detection using anisotropic diffusion,” IEEE transactions
on Pattern Analysis and Machine Intelligence, vol. 12, no. 7, pp. 629–639, 1990.
[12] Robert M. Haralick. Ridges and valleys on digital images. Computer Vision, Graphics, And Image
Processing, 22 :28.38, 1983.
[13] S. Chinveeraphan, R. Takamatsu, and M. Sato. Understanding of ridge-valley lines on image-intensity
surfaces in scale-space. In Proc. of International Conference CAIP'95, Computer Analysis of Images and
Patterns, Prague, Czech Republic, September 1995.
[14] D. Eberly. Ridges in Image and Data Analysis. Kluwer Academic Publishers, 1996.
[15] C. Steger. An unbiased detector of curvilinear structures. Technical report, Technische Universitat
Munchen, July 1996.
[16] Antonio M. López, F. Lumbreras, J. Serrat, and J. J. Villaneuva. Evaluation of methods for ridge and
valley detection. IEEE Transactions On Pattern Analysis and Machine Intelligence,21(4) :327.335, April
1999.
[17] O D'Hondt, L Ferro-Famil, E Pottier O D’Hondt,L.Ferro-Famil, E Pottier "Local orientation analysis of
spatial texture from polarimetric SAR data" Geoscience and Remote Sensing Symposium, 2004. IGARSS
'04. Proceedings. 2004 IEEE International, Vol. 2 (2004), pp. 1236-1239 vol.2.
[18] M. Donias et P. Baylou "Un opérateur directionnel multicritère pour la détection et le suivi delignes fines"
SEIZIÈME COLLOQUE GRETSI — 15-19 SEPTEMBRE 1997 — GRENOBLE

Contenu connexe

Tendances

Holographie numérique hors axe
Holographie numérique hors axeHolographie numérique hors axe
Holographie numérique hors axe
Ludovic Depraeter

Topométrie mesures des distance
Topométrie mesures des distanceTopométrie mesures des distance
Topométrie mesures des distance
Mouhssine Toni

Magister bouderba
Magister bouderbaMagister bouderba
Magister bouderba
Yasmina Bouderba

Topomérie mesures des angles
Topomérie mesures des anglesTopomérie mesures des angles
Topomérie mesures des angles
Mouhssine Toni

Introduction 1 9
Introduction 1 9Introduction 1 9
Introduction 1 9
Muth Dina

Les nuages de points photogrammétriques dans les domaines forestiers minie…
Les nuages de points photogrammétriques dans les domaines forestiers minie…Les nuages de points photogrammétriques dans les domaines forestiers minie…
Les nuages de points photogrammétriques dans les domaines forestiers minie…
VisionGÉOMATIQUE2012

Entre le LiDAR, l'imagerie stéréoscopique et les MNA gratuits, comment s'y re...
Entre le LiDAR, l'imagerie stéréoscopique et les MNA gratuits, comment s'y re...Entre le LiDAR, l'imagerie stéréoscopique et les MNA gratuits, comment s'y re...
Entre le LiDAR, l'imagerie stéréoscopique et les MNA gratuits, comment s'y re...
ACSG Section Montréal


Tendances (7)

Holographie numérique hors axe
Holographie numérique hors axeHolographie numérique hors axe
Holographie numérique hors axe

Topométrie mesures des distance
Topométrie mesures des distanceTopométrie mesures des distance
Topométrie mesures des distance

Magister bouderba
Magister bouderbaMagister bouderba
Magister bouderba

Topomérie mesures des angles
Topomérie mesures des anglesTopomérie mesures des angles
Topomérie mesures des angles

Introduction 1 9
Introduction 1 9Introduction 1 9
Introduction 1 9

Les nuages de points photogrammétriques dans les domaines forestiers minie…
Les nuages de points photogrammétriques dans les domaines forestiers minie…Les nuages de points photogrammétriques dans les domaines forestiers minie…
Les nuages de points photogrammétriques dans les domaines forestiers minie…

Entre le LiDAR, l'imagerie stéréoscopique et les MNA gratuits, comment s'y re...
Entre le LiDAR, l'imagerie stéréoscopique et les MNA gratuits, comment s'y re...Entre le LiDAR, l'imagerie stéréoscopique et les MNA gratuits, comment s'y re...
Entre le LiDAR, l'imagerie stéréoscopique et les MNA gratuits, comment s'y re...


En vedette

Présentation1
Présentation1Présentation1
Présentation1
Ant_29

Mujerparaunhombre2
Mujerparaunhombre2Mujerparaunhombre2
Mujerparaunhombre2
ANGELINAJOLIE03

Documentoslide
DocumentoslideDocumentoslide
Documentoslide
usuario_usuario

Esta gran lectura la comenzamos el 11 de febrero con la profesora ullenid la ...
Esta gran lectura la comenzamos el 11 de febrero con la profesora ullenid la ...Esta gran lectura la comenzamos el 11 de febrero con la profesora ullenid la ...
Esta gran lectura la comenzamos el 11 de febrero con la profesora ullenid la ...
juanpablocanoacevedo

TRABAJO SIMULTANEO
TRABAJO SIMULTANEOTRABAJO SIMULTANEO
TRABAJO SIMULTANEO
Paolis Villarreal

Electricidad estatica
Electricidad estaticaElectricidad estatica
Electricidad estatica
J Ospina

España catalogo 2011
España catalogo 2011España catalogo 2011
España catalogo 2011
kiketapia

Le québec
Le québecLe québec
Le québec
flomarine

UD7
UD7UD7
Reglamento del aprendiz sena
Reglamento del aprendiz senaReglamento del aprendiz sena
Reglamento del aprendiz sena
Sanpapi2009

Mesure floue de la pauvreté multidimensionnelle des enfants : cas du Maroc
Mesure floue de la pauvreté multidimensionnelle des enfants : cas du MarocMesure floue de la pauvreté multidimensionnelle des enfants : cas du Maroc
Mesure floue de la pauvreté multidimensionnelle des enfants : cas du Maroc
UnicefMaroc

Repositorios institucionales de acceso abierto: motivaciones y tensiones en ...
Repositorios institucionales de acceso abierto:  motivaciones y tensiones en ...Repositorios institucionales de acceso abierto:  motivaciones y tensiones en ...
Repositorios institucionales de acceso abierto: motivaciones y tensiones en ...
CLACSO-Latin American Council of Social Sciences, Open Access

Tandem in progress
Tandem in progressTandem in progress
Tandem in progress
SilviaOB

Trabajo de educacion fisica. rodrigo gonzalez
Trabajo de educacion fisica. rodrigo gonzalezTrabajo de educacion fisica. rodrigo gonzalez
Trabajo de educacion fisica. rodrigo gonzalez
rodrigogonzalez18


En vedette (20)

Présentation1
Présentation1Présentation1
Présentation1

Mujerparaunhombre2
Mujerparaunhombre2Mujerparaunhombre2
Mujerparaunhombre2

Documentoslide
DocumentoslideDocumentoslide
Documentoslide

Esta gran lectura la comenzamos el 11 de febrero con la profesora ullenid la ...
Esta gran lectura la comenzamos el 11 de febrero con la profesora ullenid la ...Esta gran lectura la comenzamos el 11 de febrero con la profesora ullenid la ...
Esta gran lectura la comenzamos el 11 de febrero con la profesora ullenid la ...

Classement des documents musicaux
Classement des documents musicauxClassement des documents musicaux
Classement des documents musicaux

TRABAJO SIMULTANEO
TRABAJO SIMULTANEOTRABAJO SIMULTANEO
TRABAJO SIMULTANEO

Electricidad estatica
Electricidad estaticaElectricidad estatica
Electricidad estatica

España catalogo 2011
España catalogo 2011España catalogo 2011
España catalogo 2011

Prepa visite de pro
Prepa visite de proPrepa visite de pro
Prepa visite de pro

La decentralisation
La decentralisationLa decentralisation
La decentralisation

Le québec
Le québecLe québec
Le québec

Anything for you
Anything for you Anything for you
Anything for you

Mardi découverte page couv + progr intérieur
Mardi découverte page couv + progr intérieurMardi découverte page couv + progr intérieur
Mardi découverte page couv + progr intérieur

UD7
UD7UD7
UD7

Keynote kenshoo
Keynote kenshooKeynote kenshoo
Keynote kenshoo

Reglamento del aprendiz sena
Reglamento del aprendiz senaReglamento del aprendiz sena
Reglamento del aprendiz sena

Mesure floue de la pauvreté multidimensionnelle des enfants : cas du Maroc
Mesure floue de la pauvreté multidimensionnelle des enfants : cas du MarocMesure floue de la pauvreté multidimensionnelle des enfants : cas du Maroc
Mesure floue de la pauvreté multidimensionnelle des enfants : cas du Maroc

Repositorios institucionales de acceso abierto: motivaciones y tensiones en ...
Repositorios institucionales de acceso abierto:  motivaciones y tensiones en ...Repositorios institucionales de acceso abierto:  motivaciones y tensiones en ...
Repositorios institucionales de acceso abierto: motivaciones y tensiones en ...

Tandem in progress
Tandem in progressTandem in progress
Tandem in progress

Trabajo de educacion fisica. rodrigo gonzalez
Trabajo de educacion fisica. rodrigo gonzalezTrabajo de educacion fisica. rodrigo gonzalez
Trabajo de educacion fisica. rodrigo gonzalez


Similaire à Article extraction de route

Long resume in French v3
Long resume in French v3Long resume in French v3
Long resume in French v3
Luca Lorenzi

harris corner detector
harris corner detectorharris corner detector
harris corner detector
Mohamed Khomsi

Xavier BRIOTTET : Activités sur l'ensemble du domaine optique (0.4-12 µm)
Xavier BRIOTTET : Activités sur l'ensemble du domaine optique (0.4-12 µm)Xavier BRIOTTET : Activités sur l'ensemble du domaine optique (0.4-12 µm)
Xavier BRIOTTET : Activités sur l'ensemble du domaine optique (0.4-12 µm)
kmichel69

cours traitements d'image segmentation.pdf
cours traitements d'image segmentation.pdfcours traitements d'image segmentation.pdf
cours traitements d'image segmentation.pdf
BrahimDehri1

Traitement des données de télédétection
Traitement des données de télédétectionTraitement des données de télédétection
Traitement des données de télédétection
ddansine

Optimisation du modèle d’Okumura Hata par la régression linéaire. Application...
Optimisation du modèle d’Okumura Hata par la régression linéaire. Application...Optimisation du modèle d’Okumura Hata par la régression linéaire. Application...
Optimisation du modèle d’Okumura Hata par la régression linéaire. Application...
iosrjce

L010616372
L010616372L010616372
L010616372
IOSR Journals

Ville de Montréal - Dendrometrie arbres 3d ville montreal_geomtl
Ville de Montréal - Dendrometrie arbres 3d ville montreal_geomtlVille de Montréal - Dendrometrie arbres 3d ville montreal_geomtl
Ville de Montréal - Dendrometrie arbres 3d ville montreal_geomtl
ACSG Section Montréal

Tp: Nuisances Sonores sur Lyon1
Tp: Nuisances Sonores sur Lyon1Tp: Nuisances Sonores sur Lyon1
Tp: Nuisances Sonores sur Lyon1
cbellisario

cours-LasergrammetrieLe « LiDAR», de l’anglais « Light.pptx
cours-LasergrammetrieLe « LiDAR», de l’anglais « Light.pptxcours-LasergrammetrieLe « LiDAR», de l’anglais « Light.pptx
cours-LasergrammetrieLe « LiDAR», de l’anglais « Light.pptx
AbdessamadAmimi1

ArcGIS_EF1 (1).pdf
ArcGIS_EF1 (1).pdfArcGIS_EF1 (1).pdf
ArcGIS_EF1 (1).pdf
AbdouBoua1

CoursImageProcessing1.pdf
CoursImageProcessing1.pdfCoursImageProcessing1.pdf
CoursImageProcessing1.pdf
HouBou3

Ville de Montréal - Dendrometrie arbres 3d ville montreal_geomtl
Ville de Montréal - Dendrometrie arbres 3d ville montreal_geomtlVille de Montréal - Dendrometrie arbres 3d ville montreal_geomtl
Ville de Montréal - Dendrometrie arbres 3d ville montreal_geomtl
ACSG - Section Montréal

Tomodensitométrie principes, formation de l’image
Tomodensitométrie   principes, formation de l’imageTomodensitométrie   principes, formation de l’image
Tomodensitométrie principes, formation de l’image
imma-dr

MODÉLISATION DU CLUTTER DE MER À HAUTE RÉSOLUTION EN UTILISANT UN MÉLANGE DE...
MODÉLISATION DU CLUTTER DE MER À HAUTE RÉSOLUTION EN UTILISANT UN MÉLANGE  DE...MODÉLISATION DU CLUTTER DE MER À HAUTE RÉSOLUTION EN UTILISANT UN MÉLANGE  DE...
MODÉLISATION DU CLUTTER DE MER À HAUTE RÉSOLUTION EN UTILISANT UN MÉLANGE DE...
Abou Bakeur Ghehioueche

21375011.pdf
21375011.pdf21375011.pdf
21375011.pdf
AbdErrezakChahoub

Chap1introductionimagenumerique
Chap1introductionimagenumeriqueChap1introductionimagenumerique
Chap1introductionimagenumerique
intissar0007

Localisation d’une source émettrice par un réseau d’antennes
Localisation d’une source émettrice par un réseau d’antennesLocalisation d’une source émettrice par un réseau d’antennes
Localisation d’une source émettrice par un réseau d’antennes
Ahmed Ammar Rebai PhD

Ldb Convergenze Parallele_unningham_01
Ldb Convergenze Parallele_unningham_01Ldb Convergenze Parallele_unningham_01
Ldb Convergenze Parallele_unningham_01
laboratoridalbasso


Similaire à Article extraction de route (20)

Long resume in French v3
Long resume in French v3Long resume in French v3
Long resume in French v3

harris corner detector
harris corner detectorharris corner detector
harris corner detector

Xavier BRIOTTET : Activités sur l'ensemble du domaine optique (0.4-12 µm)
Xavier BRIOTTET : Activités sur l'ensemble du domaine optique (0.4-12 µm)Xavier BRIOTTET : Activités sur l'ensemble du domaine optique (0.4-12 µm)
Xavier BRIOTTET : Activités sur l'ensemble du domaine optique (0.4-12 µm)

cours traitements d'image segmentation.pdf
cours traitements d'image segmentation.pdfcours traitements d'image segmentation.pdf
cours traitements d'image segmentation.pdf

Traitement des données de télédétection
Traitement des données de télédétectionTraitement des données de télédétection
Traitement des données de télédétection

Optimisation du modèle d’Okumura Hata par la régression linéaire. Application...
Optimisation du modèle d’Okumura Hata par la régression linéaire. Application...Optimisation du modèle d’Okumura Hata par la régression linéaire. Application...
Optimisation du modèle d’Okumura Hata par la régression linéaire. Application...

L010616372
L010616372L010616372
L010616372

Ville de Montréal - Dendrometrie arbres 3d ville montreal_geomtl
Ville de Montréal - Dendrometrie arbres 3d ville montreal_geomtlVille de Montréal - Dendrometrie arbres 3d ville montreal_geomtl
Ville de Montréal - Dendrometrie arbres 3d ville montreal_geomtl

Tp: Nuisances Sonores sur Lyon1
Tp: Nuisances Sonores sur Lyon1Tp: Nuisances Sonores sur Lyon1
Tp: Nuisances Sonores sur Lyon1

cours-LasergrammetrieLe « LiDAR», de l’anglais « Light.pptx
cours-LasergrammetrieLe « LiDAR», de l’anglais « Light.pptxcours-LasergrammetrieLe « LiDAR», de l’anglais « Light.pptx
cours-LasergrammetrieLe « LiDAR», de l’anglais « Light.pptx

ArcGIS_EF1 (1).pdf
ArcGIS_EF1 (1).pdfArcGIS_EF1 (1).pdf
ArcGIS_EF1 (1).pdf

CoursImageProcessing1.pdf
CoursImageProcessing1.pdfCoursImageProcessing1.pdf
CoursImageProcessing1.pdf

Ville de Montréal - Dendrometrie arbres 3d ville montreal_geomtl
Ville de Montréal - Dendrometrie arbres 3d ville montreal_geomtlVille de Montréal - Dendrometrie arbres 3d ville montreal_geomtl
Ville de Montréal - Dendrometrie arbres 3d ville montreal_geomtl

Rapport MOGPL
Rapport MOGPLRapport MOGPL
Rapport MOGPL

Tomodensitométrie principes, formation de l’image
Tomodensitométrie   principes, formation de l’imageTomodensitométrie   principes, formation de l’image
Tomodensitométrie principes, formation de l’image

MODÉLISATION DU CLUTTER DE MER À HAUTE RÉSOLUTION EN UTILISANT UN MÉLANGE DE...
MODÉLISATION DU CLUTTER DE MER À HAUTE RÉSOLUTION EN UTILISANT UN MÉLANGE  DE...MODÉLISATION DU CLUTTER DE MER À HAUTE RÉSOLUTION EN UTILISANT UN MÉLANGE  DE...
MODÉLISATION DU CLUTTER DE MER À HAUTE RÉSOLUTION EN UTILISANT UN MÉLANGE DE...

21375011.pdf
21375011.pdf21375011.pdf
21375011.pdf

Chap1introductionimagenumerique
Chap1introductionimagenumeriqueChap1introductionimagenumerique
Chap1introductionimagenumerique

Localisation d’une source émettrice par un réseau d’antennes
Localisation d’une source émettrice par un réseau d’antennesLocalisation d’une source émettrice par un réseau d’antennes
Localisation d’une source émettrice par un réseau d’antennes

Ldb Convergenze Parallele_unningham_01
Ldb Convergenze Parallele_unningham_01Ldb Convergenze Parallele_unningham_01
Ldb Convergenze Parallele_unningham_01


Article extraction de route

  • 1. Extraction de route dans une image à très haute résolution spatiale M. Naouai1,2 , A. Hamouda1 et C.Weber2 1 Faculté des sciences de Tunis, Campus Universitaire el Manar DSI 2092 Tunis le Belvédaire-Tunisie Unité de recherche URPAH naouai@polytech.unice.fr, atef_hammouda@yahoo.fr 2 Laboratoire Image et Ville UMR7011-CNRS-Université Louis Pasteur 3rue de l’Argonne F-67000 STRASBOURG naouai@polytech.unice.fr, christiane.weber@lorraine.u-strasbg.fr Résumé La disponibilité d’image satellites à très haute résolution spatiale au dessus de zones urbaines est récente. Elle ouvre de nouvelles possibilités pour l'extraction des dispositifs linéaires tels que les routes. La très haute résolution spatiale permet aussi une représentation réelle des routes sur une carte, mais engendre par ailleurs une augmentation significative de bruit. Cet article propose une méthode de détection de route n’utilisant que l’image numérique comme source d’information. Elle permet de détecter et de déterminer à la fois l’orientation des routes en exploitant quelques unes de leurs propriétés intrinsèques :la faible variance du niveau de gris, la faible ou forte luminance moyenne, la présence de fortes courbures dans la direction orthogonale. En outre, une combinaison adéquate de ces caractéristiques, calculée sur un nombre relativement important de supports directionnels orientés fournit, sur des images réelles, une estimation précise de l’orientation locale des structures linéiques. Il est alors possible donc de suivre et d’extraire les lignes de crête présentes sur une image, en effet la méthode utilise une contrainte géométrique forte afin de ne pas dépendre d’un modèle de profil radiométrique de la route qui est trop variable en milieux urbain. Mots clés route, extraction, haute résolution, diffusion anisotrope, détection de contour . 1 Introduction L'interprétation des images constitue pour les cartographes un outil très important, et parfois indispensable, pour optimiser le temps passé sur le terrain tout en améliorant d'une façon très sensible la précision du document cartographique final. L'étendue des surfaces à cartographier et les délais de mise à jour font du développement d'outils algorithmiques de détection d'items cartographiques un enjeu important et indispensable.
  • 2. 2 M.Naouai, A.Hamouda et C.Weber De nombreuses méthodes ont été développées pour répondre au problème de l’observation de la terre à partir d'images satellitaires et aériennes à très haute résolution, notamment dans le cas particulier de l’extraction de route. L’extraction des routes à partir des images de télédétection, représente toujours un défi important pour les algorithmes informatiques, alors que pour les interprètes humains c’est une tâche immédiate. Dans cet article une méthode novatrice est présentée pour guider l’extraction des routes dans une scène urbaine à partir d’une unique image complexe à très haute résolution spatiale. Nous présentons dans cet article une méthode de détection de route, tenant compte de la grande variabilité de la scène concernée. Généralement dans une scène urbaine, le revêtement des routes apparaît comme lisse. De même que pour beaucoup d'autres caractéristiques topographiques, il existe des définitions multiples qui conduisent à autant de méthodes algorithmiques de détection. Parmi celles-ci, des méthodes géométriques [1] s'appuient sur le calcul de dérivées partielles du niveau de gris jusqu'au troisième ordre pour extraire les points de plus forte courbure locale. Dans le cas d'images comportant de nombreux détails proches des lignes à détecter, l'estimation des différentes dérivées est fortement perturbée et conduit à des résultats généralement peu satisfaisants. La détection de lignes de crête étant un problème mal posé, l'emploi de méthodes heuristiques tel que l'opérateur directionnel que nous proposons, se justifie pleinement. Par ailleurs, les filtres directionnels utilisés dans le traitement des images offrent beaucoup de champs d’application : analyse de texture, segmentation, détection de contours [2,17] ou de motifs particuliers (points anguleux, T jonctions), rehaussement [3], filtrage [7]... Dans le domaine spatial, il s’agit de calculer une énergie en fonction de l’orientation [4] afin de rechercher, par exemple, une direction dominante. Il en est de même dans cet article où nous nous attachons à rechercher localement des directions privilégiées correspondant à des segments, des structures linéiques fines telles que des lignes de crête. La deuxième partie, quant à elle, décrit un opérateur local directionnel très sélectif qui permet de mettre en évidence des orientations locales multiples (T-jonctions, ...). Des résultats obtenus expérimentalement sont présentés dans la dernière partie. La précision et la performance de notre détecteur de route sont validées à travers une image satellite (Quickbird) d’une résolution de 60cm. 2 Prétraitement 2.1 filtrage Le but principal du filtrage dans notre cas est de rendre l’homogénéité sur la route au même niveau. Celle-ci va nous permettre d’introduire rapidement les notions de diffusions anisotropes dans le cas le plus simple, à savoir celui d’une image fixe en niveaux de gris. 2.1.1 Diffusion anisotrope Soit l’image , qu’on définit comme une application bornée de qui associe au pixel son niveau de gris . IyxI ),( )y  2 ,(x ),( yxI  est le domaine de l’image. Notons 0), Iyx0 (I  La diffusion anisotrope, telle que Perona et Malik l’introduisent dans [12], est une opération de filtrage non linéaire qui permet de faire une distinction bruit/contour. Elle se traduit sous la forme du problème aux limites suivant :
  • 3. 3 )),,()),,((( ),,( tyxItyxIcdiv t tyxI    (),()0,,( 0 yxIyxI  1) 0  I n Avec le bord de et un vecteur nor  n mal extérieur à et , appelé fonction de)(c )0 diffusion t une fonction on n ative, monotone décroissante, telle e 1(c . Il s’agit cette fois d’une diffusion adaptative, dont le comportement est fonction des variations locales de l’intensité de l’image, grâce à la fonction )(c : lissage fort dans les zones à faible gradient (zones homogènes), et faible dans les zones à fort gradient (contours). Un seuil k permet de distinguer les zones à faible gradient de celles à fort gradient. Perona-Malik proposent par exemple la fonction suivante : , es n ég qu ))(exp()( 2 k I Ic  (2) Le choix de ce seuil k n’est d’ailleurs pas évident ; il peut être fixé arbitrairement ou en estimant le 2.2 Détection de contour Pour commencer, une détection de contours est réalisée par un filtre de Canny-Deriche [10]. calisation du point contour que. La maximisation de ces critères conduit à la bruit. Pour le déterminer, Perona et Malik proposent de se baser sur un histogramme cumulé du gradient [9]. Canny a proposé en 1983 une étude théorique de la détection de contour. Son étude s'est limitée au cas de la dimension 1, c'est à dire la détection des variations dans un signal bruité. Trois critères doivent valider un détecteur de contour : • Détection : robustesse au bruit • Localisation : précision de la lo • Unicité : une seule réponse par contour A chaque critère est associée une formule mathémati résolution d'une équation différentielle dont la solution est le filtre h, qui permet la détection du contour, i.e. la position du contour correspond à : (IMax ))(xh avec : (3))sin()cos()sin()cos()( 4321 xeaxeaxeaxeaxh xxx     x 
  • 4. 4 M.Naouai, A.Hamouda et C.Weber En un premier temps on va réduire le bruit de l'image originale avant d'en détecter les contours. Ceci permet d'éliminer les pixels isolés qui pourraient induire de fortes réponses lors du calcul du gradient, conduisant ainsi à de faux positifs. Un filtrage gaussien 2D est utilisé (voir Lissage de l'image), dont voici l'opérateur de convolution : 2 22 2 2 2 1 ),(   yx eyxG    (4) Algorithme de détection de contour 1. Convoluer l’image f avec une gaussienne de variance σ. 2 22 2 2 2 1 ),(   yx eyxG    2. Estimer les directions normales n pour chaque pixel de l’image. )( )( IG IG n    (5) 3. Localiser le contour par «non-maximal suppression». (Les contours sont donc localisés aux maxima locaux de l’image h convoluée avec l’opérateur G ) 0 )( 2 2   n IG   (6) 4. Calculer la magnitude du contour )( IGIG  avec yx GGG  ( 5. 7) Eliminer les erreurs de bruit par seuillage hystérésis. de σ. L'im sée est employée dans notre algorithme, par la suite, pour le calcul de la variance des 6. Répéter les pas 1 à5 pour des valeurs ascendantes age diffu pixels dans l'image.
  • 5. 5 Figure 1 : Image Originale contour détecté par l’algorithme de Canny 2.3 Extraction de vallée Les définitions concernant les Vallée dans la littérature en vision par ordinateur prennent des points de départs très variés. Plusieurs termes tels que ridge, valley [12, 13, 14], watershed [15], crease, seperatrice [16] ont été utilisés pour le concept vallée, avec des approches et des définitions différentes. Nous présentons dans cette section deux familles de définitions de vallée : les définitions à base de la fonction de hauteur caractérisant plutôt le changement du signal de l'image ; les définitions à base des courbures principales représentant les propriétés intrinsèques structurales de la surface. Ces définitions faites en 2D peuvent être généralisées à un espace à n dimensions. Notons que toutes ces définitions de vallée s'appliquent à une surface sans prendre en compte la notion d'échelle. Une mesure de vallée comportant (la fonction de hauteur, la courbure de la courbe de niveau, la courbure principale, le Laplacien, etc…) admet un extremum local en (x; y) dans une direction d. Si celle-là est plus grande ou plus petite que celle en d'autres points voisins, l'espace des directions est discrétisé. En ce point, Comme l'espace des directions est discrétisé, cette étape n'est pas difficile. 3 Détection de route D’après les observations, une grande variabilité d’aspect de la route dans l’image existe, il est donc difficile de trouver un modèle générique de la route. Toutefois, quelques caractéristiques majeures peuvent êtres dégagées. La plupart des méthodes d’extraction de routes se basent sur des modèles simples de routes. Par définition, les caractéristiques principales de ces modèles sont communes à beaucoup d’auteurs, à savoir que la route a une radiométrie homogène le long de son axe, et présente un contraste par rapport à son environnement. De plus la longueur de la route et sa courbure sont supposées, varier lentement. Donc une route est une structure linéaire orientée qui correspond localement à un ensemble de pixels disposés selon une direction particulière et présentant des caractéristiques similaires, pour la détecter nous employons un ensemble de supports directionnels de rayons constants [9](figure 2).
  • 6. 6 M.Naouai, A.Hamouda et C.Weber Figure 2 : supports directionnels de rayon r L’algorithme va permettre de rechercher de part et d’autre de la direction initiale (orientation figure 2) en faisant osciller l’angle autour de cette direction. Sur chacun de ces supports, des paramètres caractéristiques seront calculés. D’autant que, Ces supports sont constitués d’un nombre très variable de pixels (figure 2). Pour les faibles rayons envisagés, ceci a une forte incidence sur la valeur des paramètres qui y sont calculés. Pour dépasser ces problèmes et octroyer des propriétés isotropes au détecteur de route, nous allons décrire le voisinage d’un pixel par un faisceau de rayons uniformément répartis, composés chacun d’un nombre identique de points régulièrement espacés (figure 3). Figure3 : Ensemble de supports directionnels interpolés représenté dans le cas d’un rayon de 7 pixels L’intensité de chaque point ainsi définit est estimée par interpolation bilinéaire en fonction de celle des quatre pixels voisins [9]. Du fait du lissage engendré par cette interpolation, les valeurs des points interpolés sur un rayon sont généralement plus homogènes que celles des pixels appartenant au support directionnel discret sensiblement équivalent. Ceci procure une meilleure continuité aux paramètres directionnels calculés à partir de ces valeurs. 3.1 Paramètres caractéristiques Une route est un ensemble d'éléments de contours dans une étendue spatiale bornée, possédant des orientations privilégiées, et contrastés par rapport au bord. Le système d’extraction de route doit générer un réseau tenant compte de la plupart de ses spécifications. A partir de tous ces différents points de vue, quelques caractéristiques majeures représentées dans un vecteur d’état peuvent être dégagées [18] 3.1.1 Contraste La structure des routes étant souvent contrastées par rapport à leurs voisinages, clairs ou sombres, la moyenne des niveaux de gris ou son écart à une moyenne locale constitue un attribut caractéristique déjà utilisé dans l’algorithme Rotating Kernel Min-Max Transformation [5] et dans [2].
  • 7. 7 Figure 4 : support de direction i Pour un support donné (figure 4), dans la direction i, ce premier attribut s’exprime par :  )( 1 )( 1 ,  r j jii IMI r M (8) I() représente l’intensité d’un pixel où j est le numéro du point sur le support de direction i I est l’intensité locale moyenne calculée sur un voisinage de taille PxP centré sur le pixel traité 3.1.2 Homogénéité L’homogénéité des niveaux de gris [8] est un autre indicateur pertinent, c’est une information locale et correspond au caractère uniforme d'une région homogène. Ce critère prend en compte la différence de radiométrie entre le point x du support et celle d’un voisinage de taille PxP (moyenne réactualisée à chaque nouveau point intégré), permettant de favoriser la direction de radiométrie la plus homogène. Le fait de réactualiser la moyenne de radiométrie implique d’être suffisamment certains que chaque point intégré appartienne réellement à une route. Il s’agit tout comme dans la recherche du domaine de Nagao [5] possédant la plus faible variance (mais à des fins de filtrage) d’identifier la direction la plus homogène. Elle se traduit par :   2 1 ,, )()( 1 )(   r j jijii MIMI r M (9) L’objectif d’incorporer une telle caractéristique locale dans l’opérateur de détection de route est d’assurer une bonne robustesse aux occlusions. 3.1.3 Courbures Les lignes de crête ont la particularité de présenter (figure 5) dans une direction orthogonale à leur orientation des courbures importantes dont la valeur peut être approchée par le calcul d’une dérivée seconde. Figure 5 : courbure orthogonale à une ligne de crête
  • 8. 8 M.Naouai, A.Hamouda et C.Weber La courbure en un point M, pour une ligne claire (arête) s’exprime par : M )()()(2)( QIPIMIM  (10) Cette courbure calculée le long du profil d’une ligne assez épaisse fait parfois apparaître deux extrema situés de part et d’autre de la crête véritable (figure 5). Nous lui substituons donc une nouvelle estimation de la courbure, qui ne présente pas le problème de délocalisation observable sur la figure (5.b), sous la forme suivante :  )()(),()()(' QIMIPIMIMinM  (11) Il est possible d’exprimer cette nouvelle courbure en fonction de la précédente :  )()()( 2 1 )(' QIPIMM   (12) Cette décomposition fait apparaître un terme régulateur qui diminue fortement la courbure lorsqu’elle n’est pas estimée précisément au sommet de la ligne de crête. Dans une direction donnée, l’intensité totale des courbures orthogonales à une ligne claire est finalement approchée par :    r j jijijijii QIMIPIMIMin r M 1 ,,,, )()(),()( 1 )( (13) Pour une ligne sombre c’est à dire vallée, son expression est :    r j jijijijii MIQIMIPIMin r M 1 ,,,, )()(),()( 1 )( (14) 3.2 Opérateur de détection de route Notre opérateur de détection de route prend en considération chacun des trois critères définis précédemment à travers une combinaison linéaire calculée sur les supports de la figure 3. Son expression est : (15) positiveconstantedessontet, )()()()(   où MMMMA iiii  Algorithme de détection de route : 1. Prétraitement :(filtrage+ détection de contour) 2. Initialisation (recherche de l’ensemble de pixel jugé vallée V) 3. t=1 Vi 4. Répeter pour chaque pixel            )( )( )( )(i M M M t i i i    5. Calcul de vecteur caractéristique 6. Calcul de cout  )()()()( MMMMA iiii   7. Le chemin ayant le coût maximum sera considéré le chemin sur la route. 8. Ce chemin sera stocké et considéré en tant que prochaine fenêtre cible pour la détection de route. 9. t=t+1 jusqu'à t= =Card(V)
  • 9. 9 4 Résultat : Pour tester notre algorithme nous avons utilisé une image Quickbird (HR) de résolution 60cm Figure 6 : Résultat de détection Nous pouvons noter que les routes semblent bien extraites, car notre opérateur de détection permet de distinguer les différentes composantes de structures remarquables et réelles (T-jonctions, structures en Y, ...). Mais on remarque aussi qu’il y a une confusion entre les routes et quelques bâtiments dans la scène, une confusion due au vecteur caractéristique qui est semblable à celui de la route en plus l’algorithme ne peut pas juger la validité des points d’entrés lors de l’initialisation, donc des fausses alarmes génèrent bien évidement de mauvaise détection. L’autre inconvénient c’est que les objets de faible taille qui génère une ombre faible sur la route laissent la détection difficile. Ce détecteur reste cependant sensible à l’orientation de la route car seulement cinq directions possibles sont évaluées. Par ailleurs, le résultat final dépend impérativement de la taille du support directionnel et du fait qu’il fallait choisir un rayon assez modéré pour affiner le résultat. 5 Conclusion : Dans cet article une méthode de détection de route appliquée sur une image satellite à très haute résolution spatiale a été déterminée. L’algorithme proposé utilise un support directionnel de rayon constant, prenant en compte plusieurs hypothèses sur les routes (la route est plus claire que son environnement, elle est homogène, a une structure linéaire et lisse, ne change pas brutalement de direction et sa largeur varie peu). Cinq masques sont définis et associés à une fonction de score mesurant conjointement l’homogénéité des niveaux de gris le long de la structure, la courbure et le contraste dans le voisinage. Chaque masque représente une direction différente, et le score maximum indique l’orientation de la route. La précision et la performance de notre détecteur de route sont validées à travers une image satellite Quickbird à très haute résolution. Ainsi, l'objectif de notre opérateur directionnel de détection de route est d’analyser les orientations locales de structures complexes et fines. Il permet aussi un suivi précis des routes et fournit des résultats satisfaisants et concrets.
  • 10. 10 M.Naouai, A.Hamouda et C.Weber Références [1] O. Monga et S. Benayoun, "Using partial derivatives of 3D images to extract typical surface features" Computer Vision and Image Understanding, vol. 61, no. 2, pp. 171- 189, March 1995. [2] E.P. Simoncelli and H. Farid, "Steerable wedge filters for local orientation analysis" - IEEE Trans. On Image Processing, vol. 5, no. 9, pp. 1377-1382, Sept. 1996. [3] R. Kutka and S. Stier, "Extraction of line properties based on direction fields" - IEEE Trans. On Medical Imaging, vol. 15, no. 1, pp. 51-58, February 1996. [4] W.T. Freeman and E.H. Adelson, "The design and use of steerable filters" - IEEE Trans. On Pattern Anal. Machine Intell., vol. 13, no. 9, pp 891-906, 1991. [5] Y.K. Lee and W.T. Rhodes, "Scale- and rotationinvariant pattern recognition by a rotating kernel min-max transformation" - Optical Information Processing System and Architectures, vol. SPIE pp. 1347(17), July 1990. [6] M. Nagao and T. Matsuyama, "Edge preserving smoothing" - CVGIP, vol. 9, pp. 394-407, 1979. [7] F.F. Presetnik and M. Filipovic, "Adaptive median filter of images degraded by speckel noise" - Signal Processing IV, Lacoume et al Eds, Elsevier, Sept. 1988, pp. 651-654. [8] J.L. Vila et Ph. Bolon, "Filtrage d’ordre adaptatif pour le prétraitement d’images naturelles", Quatorzième colloque GRETSI, Sept. 1993, pp. 563-566. 394 [9] D. Hall, F. Pelisson, O. Riff, and J. L. Crowley. Brand identi_cation using Gaussian derivative histograms. Machine Vision and Applications, 2004. [10] R. Deriche, Using Canny's criteria to derive an optimal edge detector recursively implemented, Int. J. Computer Vision, Vol. 2, p. 15-20, Avril 1987. [11] P. Perona and J. Malik, “Scale-space and edge detection using anisotropic diffusion,” IEEE transactions on Pattern Analysis and Machine Intelligence, vol. 12, no. 7, pp. 629–639, 1990. [12] Robert M. Haralick. Ridges and valleys on digital images. Computer Vision, Graphics, And Image Processing, 22 :28.38, 1983. [13] S. Chinveeraphan, R. Takamatsu, and M. Sato. Understanding of ridge-valley lines on image-intensity surfaces in scale-space. In Proc. of International Conference CAIP'95, Computer Analysis of Images and Patterns, Prague, Czech Republic, September 1995. [14] D. Eberly. Ridges in Image and Data Analysis. Kluwer Academic Publishers, 1996. [15] C. Steger. An unbiased detector of curvilinear structures. Technical report, Technische Universitat Munchen, July 1996. [16] Antonio M. López, F. Lumbreras, J. Serrat, and J. J. Villaneuva. Evaluation of methods for ridge and valley detection. IEEE Transactions On Pattern Analysis and Machine Intelligence,21(4) :327.335, April 1999. [17] O D'Hondt, L Ferro-Famil, E Pottier O D’Hondt,L.Ferro-Famil, E Pottier "Local orientation analysis of spatial texture from polarimetric SAR data" Geoscience and Remote Sensing Symposium, 2004. IGARSS '04. Proceedings. 2004 IEEE International, Vol. 2 (2004), pp. 1236-1239 vol.2. [18] M. Donias et P. Baylou "Un opérateur directionnel multicritère pour la détection et le suivi delignes fines" SEIZIÈME COLLOQUE GRETSI — 15-19 SEPTEMBRE 1997 — GRENOBLE
