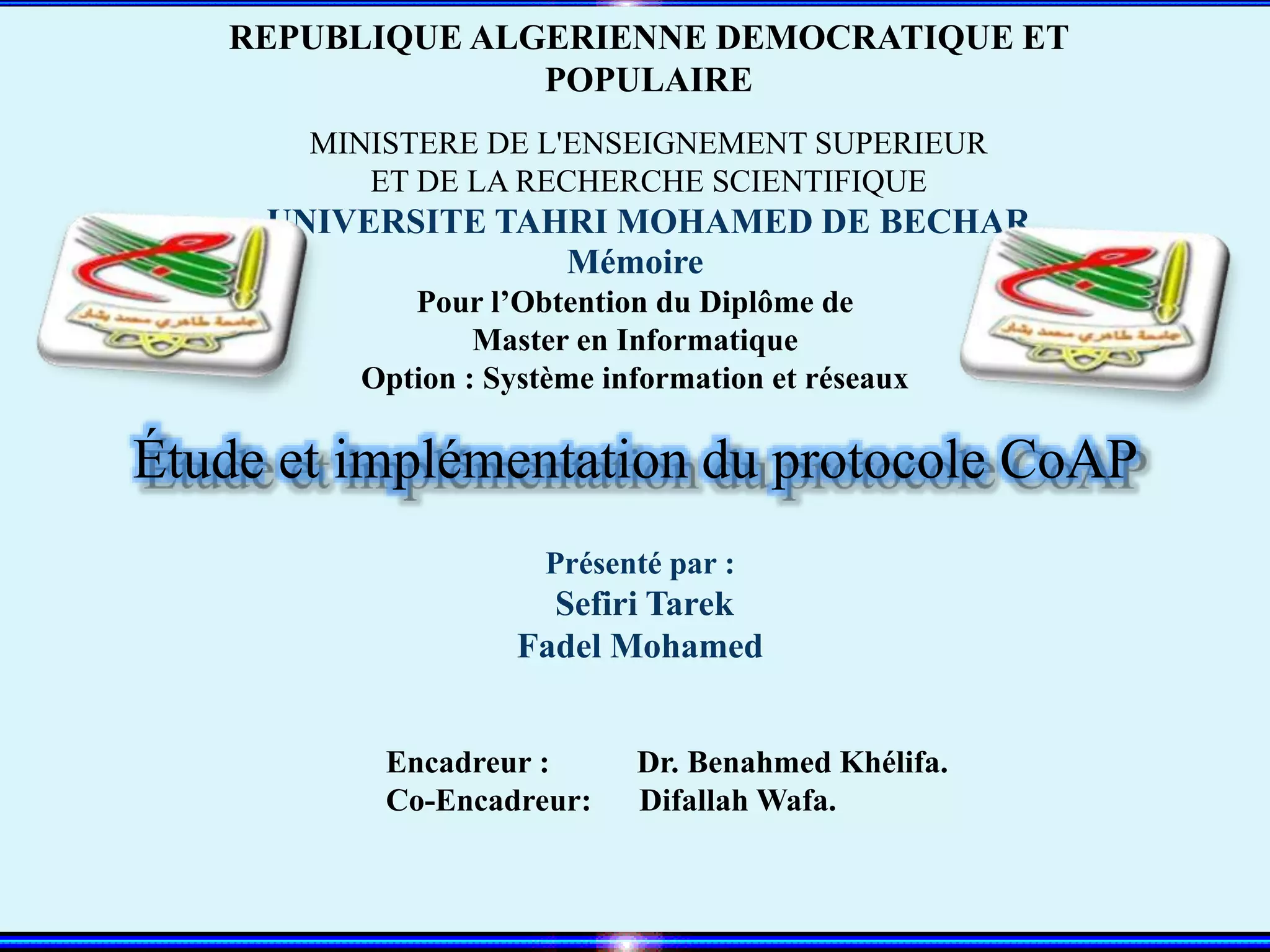

REPUBLIQUE ALGERIENNE DEMOCRATIQUE ET
POPULAIRE
MINISTERE DE L'ENSEIGNEMENT SUPERIEUR
ET DE LA RECHERCHE SCIENTIFIQUE
UNIVERSITE TAHRI MOHAMED DE BECHAR
Étude et implémentation du protocole CoAP
Mémoire
Pour l’Obtention du Diplôme de
Master en Informatique
Option : Système information et réseaux
Encadreur : Dr. Benahmed Khélifa.
Co-Encadreur: Difallah Wafa.
Présenté par :
Sefiri Tarek
Fadel Mohamed
01
CoAP master presentaion
02
Le développement d’internet et les
technologies du communications
(web 3.0 , Ipv6, 6lowpan, …etc.) et des
matériels (Smart phone , Tablet… etc.)
permet de créé des nouvelles
concepts comme : l’internet des
objet ou (Internet of Things),
(smartcities) ,Cloud-computing …etc.
Internet des objets (IdO) est une
partie importante d'une nouvelle
génération de la technologie que
chaque objet « chose ou humain »
pourrait être connecté à Internet.
03
Donc ,Ces nouvelles technologies ont besoin de nouveaux
protocoles pour une meilleure fonctionnement.
la Solution ???
Permet ces protocole
on a protocole CoAP
CoAP master presentaion
05
l'internet des objets représente les échanges des informations et des
données provenant de dispositifs présents dans le monde réel vers le
réseau Internet.
06
 Il existe de nombreux protocoles sans fil (comme la série IEEE 802.11,
802.15.4 , 6LowPAN, RPL… etc.) pour la communication entre les appareils.
Toutefois, compte tenu d'un grand nombre de petits appareils sont
incapables de communiquer efficacement avec des ressources limitées,
Internet Engineering Task Force (IETF) a développer un protocole léger
applé : Constrained Application Protocol (CoAP).
06
07
Il y a plusieurs utilisation d’IdO soit dans l’industrie ,transport, santé …etc.
08
 Les réseaux de capteurs sans fil (RCSFs) sont des réseaux Ad hoc généralement
constitués de plusieurs dizaines d’entités autonomes à faible cout.
CoAP master presentaion
10
 Dans la pile protocolaire chaque couche de model OSI il ya des protocole
spécifiques on peut définir quelques un :
11
 Un 6LoWPAN est constitué d'un ensemble d’équipements ayant peu de ressources
(CPU, mémoire, batterie) reliés au travers d’un réseau limité en débit (jusqu’à 250 kbit/s).
Ces réseaux sont composés d’un grand nombre d’éléments.
12
13
RPL est un protocole de routage spécialement adapté aux besoins des communications
IPv6 sur des réseaux LLNs, supportant le trafic point à point (P2P), les communications
d’un serveur central vers une multitude de nœuds (point à multipoint, P2MP).
14
15
DTLS fournit une sécurisation des échanges basés sur des protocoles en
mode datagramme. Le protocole DTLS est basé sur le protocole TLS et fournit
des garanties de sécurité similaires. DTLS est bien adapté pour la sécurisation
des applications et des services qui sont delay-sensitive.
16
17
 Le protocole CoAP est principalement destiné aux équipements et aux
machines qui n'ont parfois qu'un microcontrôleur 8 bits pour tout processeur,
très peu de mémoire et qui, en prime, sont connectés par des liens radio lents et
peu fiables (les « LowPAN »
18
CoAP fonctionne sur UDP.
Pour sécuriser les échanges, il est aussi possible d’utiliser COAP sur DTLS.
CoAP fonctionne de manière asynchrone.
CoAP s’appuie sur une approche à deux couches, une couche de messagerie CoAP
utilisée afin de traiter la non fiabilité d ’UDP ainsi que la nature asynchrone des
interactions (4 messages sont définis CON, ACK, NON, RST) et une couche
d’interaction sous forme de requête/réponse héritée du protocole HTTP (Requêtes
GET, POST, PUT, DELETE)
CoAP master presentaion
20
21
Dans cette partie, nous présentons les étapes d’installations dans l’implémentation du
protocole CoAP. Pour cela, nous avons utilisé Contiki 2.7 qui met à disposition un
simulateur réseau appelé Cooja qui est un émulateur qui permet d’exécuter des
programmes
22
Charger Border-router.c et er-server-examples.c dans skymote
«tools  skymote»
23
Création des nœuds et placer dans la zone de communication
24
 Ouvrir un nouveau terminal et tapez:
 makeconnect-router-cooja
25
 En fin, nous ouvrons le navigateur Firefox qui contient l'ajout
de Copper (Cu) CoAP pour voir les résultats.
26
Après l’organigramme on commence par les diffères configuration du
chaque composons pour la communication entre le CoAP-Server et
CoAP-Client en Platform Contiki 2.7 avec le Gateway RPL et le schéma
suivant présente chaque composant :
27
1. Connectez deux Skys Tmote (vérifier avec $ make TARGET = sky-motelist)
2. make TARGET = ciel er-exemple-server.upload MOTE = 2
3. make TARGET = ciel connexion MOTE = 2
4. Appuyez sur le bouton de remise à zéro, obtenir l'adresse, abort avec Ctrl + C:
Ligne: "lien local provisoire adresse IPv6 fe80: 0000: 0000: 0000: ____: ____:
____: ____"
Commande de chargement du capteur Serveur-CoAP
28
29
1.cd ../ipv6/rpl-border-router/
2. make TARGET = ciel border-router.upload MOTE = 1
3. make connect-routeur
Pour un tty BR autre que USB0:
Faire connect-routeur port PORT = X
Commande de chargement du capteur Client-CoAP
30
31
/********************temperature***********************************/
PERIODIC_RESOURCE(temperature,
METHOD_GET,"sensors/temperature","title="Hello
temperature: ?len=0..";rt="Text"",60*CLOCK_SECOND);
void
temperature_handler(void* request, void* response, uint8_t *buffer,
uint16_t preferred_size, int32_t *offset)
{
REST.set_header_content_type(response, REST.type.TEXT_PLAIN);
const char *msg = "Observe Periodic Temperature!";
REST.set_response_payload(response, (uint8_t *)msg, strlen(msg));
}
void
temperature_periodic_handler(resource_t *r)
{
static uint16_t temperatureVal = 0;
static char content[30];
temperatureVal=(uint16_t)rand()%120;
coap_packet_t notification[1];
coap_init_message(notification, COAP_TYPE_CON, REST.status.OK, 0);
coap_set_payload(notification, content, snprintf(content,sizeof(content),
"Temperature: %u F ", temperatureVal));
REST.notify_subscribers(r, temperatureVal, notification);
}
/****fin temperature****/
32
/********************humidity***********************************/
PERIODIC_RESOURCE(humidity, METHOD_GET,"sensors/humidity","title="Hello
humidity: ?len=0..";rt="Text"",30*CLOCK_SECOND);
void
humidity_handler(void* request, void* response, uint8_t *buffer,
uint16_t preferred_size, int32_t *offset)
{
REST.set_header_content_type(response, REST.type.TEXT_PLAIN);
const char *msg = "Observe Periodic humidity!";
REST.set_response_payload(response, (uint8_t *)msg, strlen(msg));
}
void
humidity_periodic_handler(resource_t *r)
{
static uint16_t humidityVal = 0;
static char content[30];
humidityVal=(uint16_t)rand()%120;
coap_packet_tnotification[1];
coap_init_message(notification, COAP_TYPE_CON, REST.status.OK, 0);
coap_set_payload(notification, content, snprintf(content,sizeof(content), "humidity:
%u %%", humidityVal));
REST.notify_subscribers(r, humidityVal, notification);
}
/****fin humidity****/
CoAP master presentaion
34
La simulation de ce protocole nous a donné de bons résultats sous le
simulateur Contiki-Cooja. La validation de nos résultats par l’expérimentale
en utilisant de vrai capteurs Telosb a montré que notre contribution est basée
sur une configuration solide, et que nous somme les premiers masters qui ont
réalisés cette taches généralement très évitées par les chercheurs dans ce
domaines.
Merci pour votre
attention
