Implémentation de la QoS sur le réseau IP/MPLS des
points de vente de la BH avec solution de secours ADSL
Pro Data
Année Universitaire
2014 - 2015
Encadré par :
Monsieur. Fethi BRIK
Monsieur. Khaled SAMMOUD
Réalisé par :
Rabeb BOUMAIZA
Rihab CHEBBAH
Présentation
de
l’entreprise
1
Etude de
l’existant
Et
problématiqu
e
2
Etude du
contexte du
projet
3
Plan
Simulation
4
Conclusion
générale et
perspectives
5
1
1 Présentation de la Banque de l’Habitat
1 Présentation de la Banque de l’Habitat
Projet de Fin d'étude 2014-2015 1/19
1
Organisme : La Banque de l’Habitat
1989
12 filiales
105 points de vente
Projet de Fin d'étude 2014-2015 2/20
3
2 Etude de l’existant et problématique
Projet de Fin d'étude 2014-2015 3/20
2
Etude de l’existant et problématique
Architecture cible
IP/MPLS
VPN de la BH
Fibre optique
LS Cuivre
Backup ADSL
Site de backup Siège
105 points de vente
Problématique
Les applications de temps réel
 Visio-Conférence
 Vidéo-Surveillance
 Téléphonie sur IP
Problème de convergence
Problème de bande passante
Problème de congestion
Les applications métiers
 Gestion de la monétique
 Gestion des comptes CCB et EPARGNE
 Gestion de la télé compensation
Solution
L’implémentation de la qualité de service
Devient une nécessité
Projet de Fin d'étude
2014-2015
4/20
3
3 Etude du contexte du projet
Projet de Fin d'étude 2014-2015 5/20
3
Etude du contexte du projet
Protocoles du
routage IP
Table du routage IP
Contrôle du routage
IP MPLS
Echange d’informations
De routage avec d’autres
routeurs
Echange de liaisons
De labels avec d’autres
routeurs
OSPF
BGP
LDP
MP-BGP
Technologie MPLS - Architecture
Plan de contrôle Table de
transmission des
labels
Paquets
Libellés
entrants
Paquets
Libellés
sortants
Plan de données
Technologie MPLS – Principe du fonctionnement
17
17
43
43
43
Insertion d’étiquette
Mise à jour d’étiquette
Suppression d’étiquette
Paquet IP entrant
Transmission du paquet
Paquet IP récupéré
Paquet IP
Label 1 = 17
Label 2 = 43
Technologie MPLS – Applications
Projet de Fin d'étude 2014-2015 6/20
Routage
IP
Unicast
Routage
IP
Multicas
t
TE
VPN
QoS
Label
(20 bits )
EXP (3
bits)
S (1 bit) TTL (8
bits)
Multi Protocol Label Switching
3
Etude du contexte du projet
Technologie ADSL– Description
2
3 canaux de transmission
Flux montant : Emission des données
Canal analogique : RTC
Flux descendant : Réception des
données
3
1
Technologie ADSL– Architecture ADSL Pro Data
ATM
MPLS
DSLAM
Commutateur ATM
BAS
Commutateur
Ethernet
Projet de Fin d'étude 2014-2015 7/20
Routeur Client
Routeur de la bordure
Asymmetric Digital
Subscriber Line
(ligne numérique à paire asymétrique)
La Qualité de Service - Modèle DiffServLa Qualité de Service - Description
La Qualité de Service
Modèle IntServ Modèle DiffServ
1 2 3 4 5 6
DSCP
IP Precedence
Label
(20 bits )
EXP (3
bits)
S (1 bit) TTL (8
bits)
1 2 3
Entête MPLS
La Qualité de Service - Modification du champ EXP
1 2 3
8/20
 C'est un modèle basé sur un protocole RSVP
3
Etude du contexte du projet
Projet de Fin d'étude 2014-2015
4
4 Simulation
Projet de Fin d'étude 2014-2015
9/20
4
4
Simulation

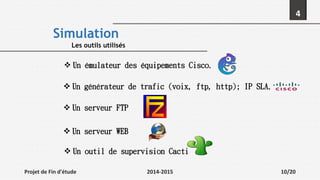

Les outils utilisés
 Un émulateur des équipements Cisco.
 Un générateur de trafic (voix, ftp, http); IP SLA.
 Un outil de supervision Cacti
 Un serveur FTP
 Un serveur WEB
Projet de Fin d'étude 2014-2015 10/20
4
Simulation

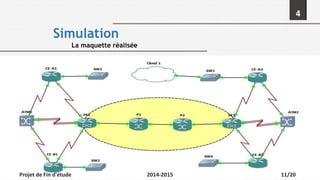

La maquette réalisée
Projet de Fin d'étude 2014-2015 11/20
4
Simulation
La simulation du Backbone MPLS
1- Configuration du réseau MPLS
PE1 PE2
P1 P2
Attribution des adresses IP à chaque interface des routeurs
Configuration du protocole EIGRP entre les équipement du MPLS
EIGRP
EIGRP
2- Activation MPLS
Activation de la CEF sur chaque routeur du MPLS
Activation de la distribution des labels sur les interfaces participantes
Configuration de la communication entre les routeurs de la bordure du réseau avec le protocoles MP-BGP
MP-BGP
3- Activation VRF
CE-A1
CE-B1 CE-B2
CE-A2
Création et configuration des VRF
Assignement des VRF à une interface
Activation du protocole de routage OSPF par VRF
Redistribution automatique des protocoles : d’OSPF en BGP et de BGP en OSPF
VRF A
VRF B VRF B
VRF A
4- Mise en place de la solution de secours ADSL Pro DATA
Configuration des interfaces ATM et BVI
Configuration des VRF et OSPF sur les interfaces BVI
Configuration du basculement automatique
OSPF
OSPFOSPF
OSPF
Projet de Fin d'étude 2014-2015 12/20
Vérification du fonctionnement du réseau MPLSVérification du fonctionnement de la solution de secours avec le basculement automatique
4
Simulation

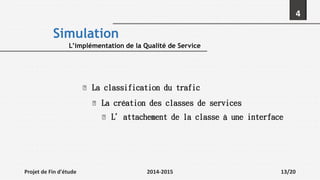

L’implémentation de la Qualité de Service
La classification du trafic
La création des classes de services
L’attachement de la classe à une interface
Projet de Fin d'étude 2014-2015 13/20
Projet de Fin d'étude 2014-2015 14/20
4
Simulation

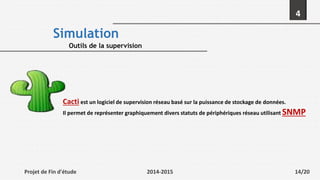

Outils de la supervision
Cacti est un logiciel de supervision réseau basé sur la puissance de stockage de données.
Il permet de représenter graphiquement divers statuts de périphériques réseau utilisant SNMP
4
Simulation

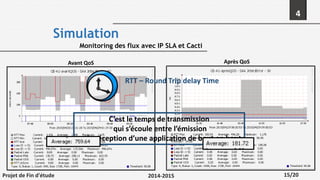

Monitoring des flux avec IP SLA et Cacti
C’est le temps de transmission
qui s’écoule entre l’émission
et la réception d’une application de bout en bout
Avant QoS Après QoS
Projet de Fin d'étude 2014-2015 15/20
RTT – Round Trip delay Time
4
Simulation
Monitoring des flux avec IP SLA et Cacti

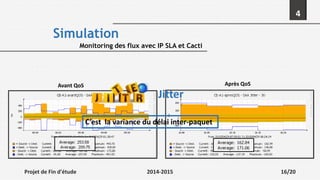

Jitter
C’est la variance du délai inter-paquet
Avant QoS Après QoS
Projet de Fin d'étude 2014-2015 16/20
4
Simulation
Monitoring des flux avec IP SLA et Cacti

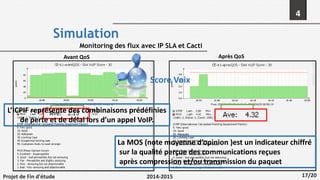

Score Voix
La MOS (note moyenne d’opinion )est un indicateur chiffré
sur la qualité perçue des communications reçues
après compression et/ou transmission du paquet
L’ICPIF représente des combinaisons prédéfinies
de perte et de délai lors d’un appel VoIP.
Avant QoS Après QoS
Projet de Fin d'étude 2014-2015 17/20
5
5 Conclusion générale et perspectives
Projet de Fin d'étude 2014-2015 18/20

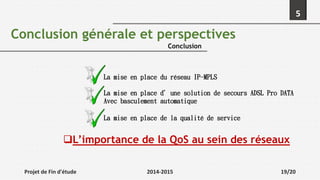

5
Conclusion générale et perspectives
Conclusion
La mise en place du réseau IP-MPLS
La mise en place d’une solution de secours ADSL Pro DATA
Avec basculement automatique
La mise en place de la qualité de service
Projet de Fin d'étude 2014-2015 19/20
L’importance de la QoS au sein des réseaux
Projet de Fin d'étude 2014-2015 20/20
5
Conclusion générale et perspectives
Perspectives
 Migration IPv4 à IPv6
 Activation des Firewall sur les routeurs
 Utilisation des supports sans fils de hautes débits
Merci de votre attention
