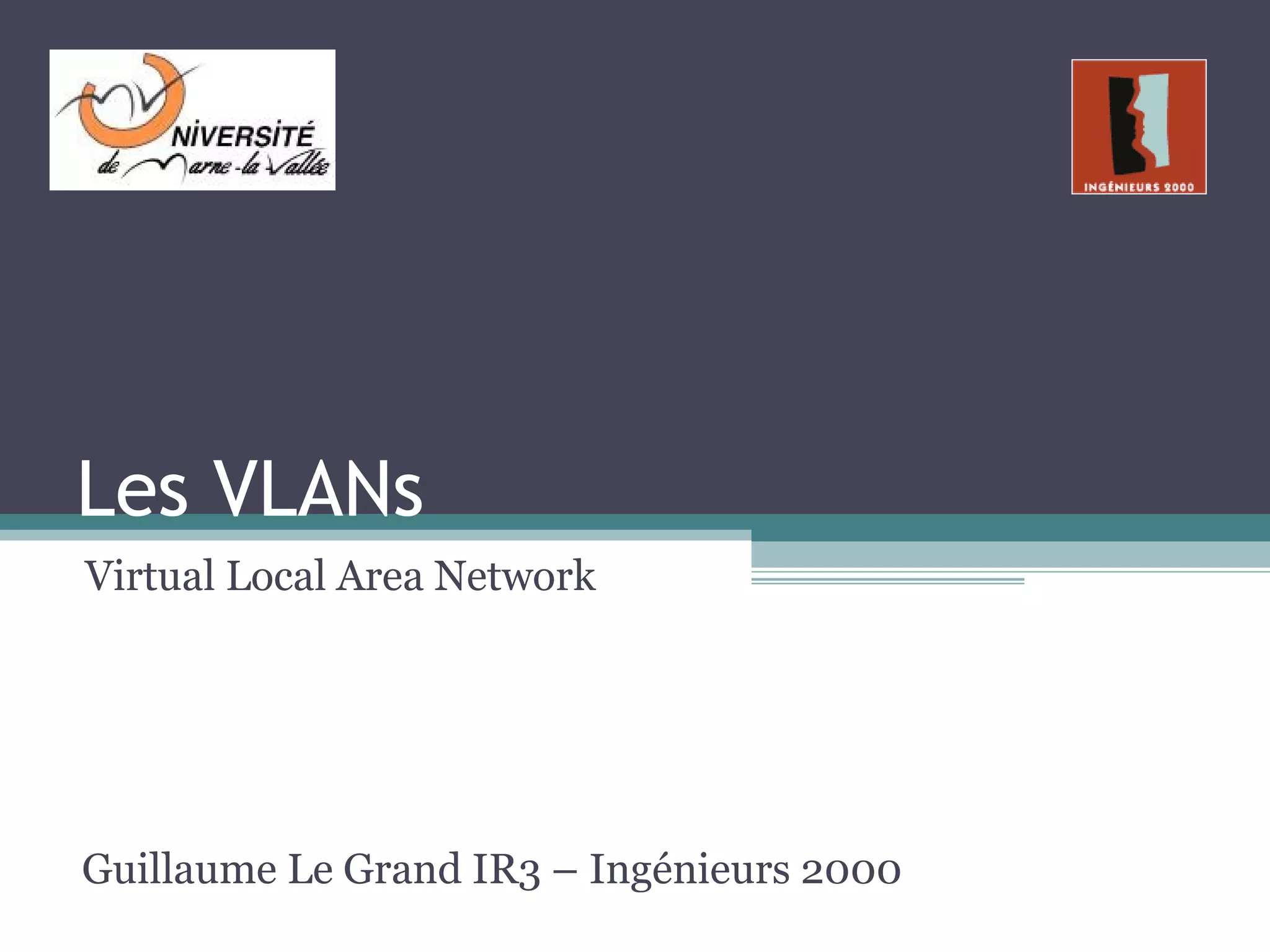

Les VLANs
Virtual Local Area Network




Guillaume Le Grand IR3 – Ingénieurs 2000
Sommaire
•   Intérêt
•   Historique
•   Principe
•   La norme 802.1Q
•   Interconnexion inter-VLAN
•   GVRP
•   VTP
•   VLAN et STP
•   Exemple d’application
•   Conclusion
Intérêt
Historique

• Originellement ISL (Cisco):
 ▫ Introduit les notions de Base des VLAN
    Étiquettage
    Routage inter-VLAN
    etc
• Par la suite IEEE 802.1Q (1998)
 ▫ Reprend principalement les notions de l’ISL
• IEEE 802.1Q (2003)
 ▫ Possibilité d’enregistrement dynamique des
   VLANs (GVRP)
 ▫ Support la transmission de trames sur plusieurs
   instances de spanning-tree
Principe
• Niveau 2 du modèle OSI.
• Segmentation d’un support physique en
  segments logiques.
• Avantages:
   ▫Limite la diffusion des broadcasts.
   ▫Plus grande flexibilité de la segmentation du
 réseau. (indépendance géographique)
   ▫Amélioration de la sécurité.
   ▫Priorisation des flux.
Trame ethernet 802.1Q




• TPID: type du tag, 0x8100 pour 802.1Q
• Priorité: niveaux de priorité définis par l’IEEE
  802.1P
• CFI: Ethernet ou token-ring
• VID: VLAN identifier, jusqu’à 4096 vlans
Types de VLAN

•   Par port
•   Par adresse MAC
•   Par adresse IP
•   Par Protocole de niveau 3
Terminologie
• VID : Vlan ID
• PVID : Port Vlan ID
• Mode d’accès
 ▫ Port Access ou untagged(non étiqueté)
 ▫ Port trunk ou tagged(étiquetté)
 ▫ Matériel Aware (Vlan-informé)
• VLANs de base
 ▫   VLAN par défaut généralement VLAN 1
 ▫   VLAN utilisateur
 ▫   VLAN de management
 ▫   VLAN natif
Exemple
Trame Ethernet

                                              PVID=20




                        Commutateur



PVID = 20                                          VLAN 20 autorisé, Port trunk
Port access


    Trame Ethernet            VID =20            Trame Ethernet

                         Tag: champs 802.1q
Tag: champs 802.1q




                         VID =20         Trame Ethernet
                                                              VLAN 20 autorisé, port trunk




                                         Commutateur



PVID= 20 Port untagged                                             VLAN 20 autorisé, Port trunk




     Trame Ethernet                           VID =20           Trame Ethernet

                                         Tag: champs 802.1q
Interconnexion inter-VLAN
• Se fait au niveau 3 du modèle OSI,
• Donc routage, entre interfaces virtuelles
• Seul un routeur peut réaliser l’interconnexion
  entre deux VLANs et modifier ainsi le VID
  associé à une trame.
Switch#vlan database
Switch(vlan)# vlan 2 name VLAN2
Switch(vlan)# vlan 3 name VLAN3
Switch(vlan)# exit
Switch#conf t

Switch(config)# interface FastEthernet2/1
Switch(config-if)# description vers PC
Switch(config-if)# no ip address
Switch(config-if)# duplex auto
Switch(config-if)# speed auto
Switch(config-if)# switchport access vlan 2
Switch(config-if)# interface FastEthernet2/1
Switch(config-if)# description vers switch
Switch(config-if)# no ip address
Switch(config-if)# duplex auto
Switch(config-if)# speed auto
Switch(config-if)# switchport trunk allowed vlan 2,3
Switch(config-if)# encapsulation dot1q
Routeur(config)# interface Vlan 2
Routeur(config-if)# description vers secrétariat
Routeur(config-if)# ip address 192.168.0.1
 255.255.254.0
Routeur(config-if)# ip mroute-cache
Routeur(config-if)#interface Vlan 3
Routeur(config-if)# description vers Direction
Routeur(config-if)# ip address 192.168.100.1
 255.255.255.0
Routeur(config-if)# ip mroute-cache
GVRP ou GARP VLAN
• Diffusion dynamique des VLAN définis
  statiquement
• Définit dans le 802.1P
• BPDU GVRP envoyées de proche en proche
 ▫ (GID) GARP Information Declaration
 ▫ (GIP) GARP Information Propagation

• GVRP pruning
VTP (VLAN Trunking Protocol)
• Propriétaire Cisco
• Permet d’administrer les VLANs
• Plusieurs mode:
 ▫ Server
 ▫ Client
 ▫ Transparent
• Paramètres:
 ▫ VTP domain
 ▫ VTP password
 ▫ VTP pruning
Routeur1# vlan database
Routeur1(vlan)# vtp domain monDomain
Routeur1(vlan)# vtp passwd monMotDePasse
Routeur1(vlan)# vtp server
Routeur1(vlan)#vtp prunning
Routeur1(vlan)# exit

Routeur2# vlan database
Routeur2(vlan)# vtp domain monDomain
Routeur2(vlan)# vtp passwd monMotDePasse
Routeur2(vlan)# vtp client
Routeur2(vlan)# vtp prunning
Routeur2(vlan)# exit
Vlan et Spanning-tree (STP)

• IEEE 802.1D
• STP classique
 ▫ Trame STP sur le Vlan de management.
 ▫ Nécessairement un seul arbre recouvrant.
 ▫ En bref, non adapté, pas prévu pour.
Multiple STP et Rapid STP

• MSTP: IEEE 802.1s
 ▫ Un arbre de recouvrement par VLAN.
 ▫ Un port peut être forwarding pour un VLAN et
   disabled pour un autre.
• RSTP: IEEE 802.1w
 ▫ Possibilité d’avoir un arbre de recouvrement par
   VLAN (mode PVST)
 ▫ Ou pour réduire le nombre d’instances reduire à
   deux arbres de recouvrement.
RSPAN
• Permet de monitorer un port à distance

Routeur(Config)#set vlan 200 rspan

• Sur le switch distant

Routeur(Config)# set rspan source 3/1 both
OU
Routeur(Config)# set rspan source 100 both
Routeur(Config)#set rspan destination 4/5
Exemple d’application ToIP
Conclusion
•   Flexibilité
•   Sécurité
•   Facilité d’administration (selon l’architecture)
•   Dynamique (ou pas)
Bibliographie
• IEEE: La source, en anglais.
  ▫ http://standards.ieee.org/getieee802/download/802.1Q-199 8.pdf


  ▫ http://standards.ieee.org/getieee802/download/802.1Q-2003.pdf

  ▫ http://standards.ieee.org/getieee802/download/802.1X-2004.pdf

• CISCO: Matériels, exemples, VTP, ISL.
  ▫ http://www.cisco.com/univercd

  ▫ http://www.cisco.com/warp/public/473/21.html

• CERTA: assez complet, GVRP
  ▫ http://www.reseaucerta.org/docs/didactique/VLAN.pdf
