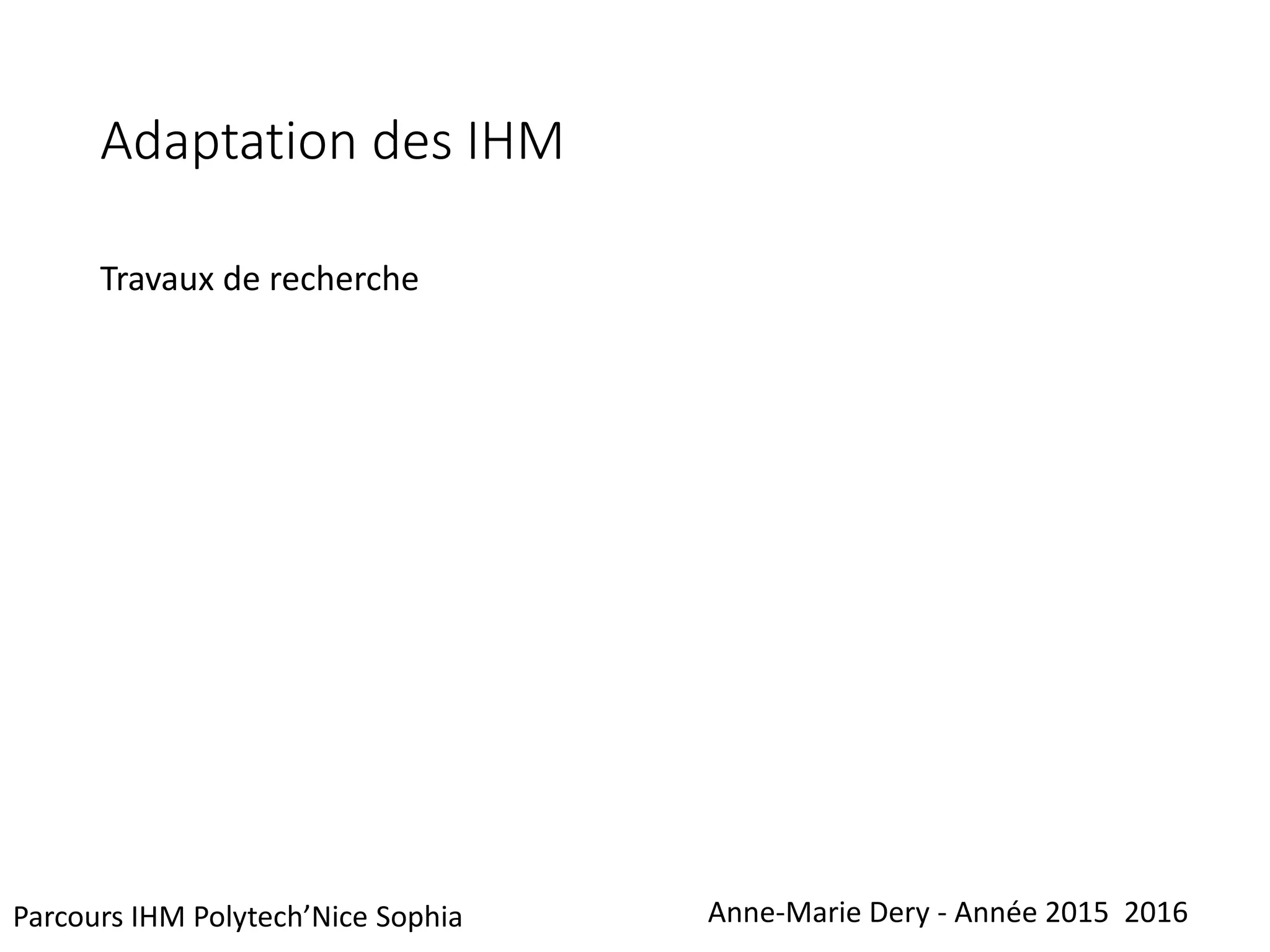

Adaptation des IHM
Travaux de recherche
Anne-Marie Dery - Année 2015 2016Parcours IHM Polytech’Nice Sophia
Prérequis pour le cours
• Connaitre les principes de l’IDM (cours de Mireille Blay)
• Connaitre la définition de l’adaptation et du contexte d’usage
• Connaître la notion d’arbre de tâches (cours de CEIHM)
• Connaître la notion de composants
• Connaitre la notion d’ontologies
Rappel de l’Espace problème
• Domaine de l’adaptation au contexte d’usage
Env ironneme nt
Pl ate-forme
Ut ilisate ur
Seuil de plasticité
Domaine de plasticité
C2
Contexte non couvert
C1 Contexte couvert par l’IHM
Adaptation pour qui et quand ?
2 cas
 A la conception – faciliter la vie du développeur
 Réutiliser un maximum pour chaque nouvelle cible
 Diminuer le coût de développement
 Prendre en compte l’usage (exemple Jeux vidéos -Shiva)
 A l’exécution – faciliter la vie de l’utilisateur final
 Faire migrer une application d’un support à un autre
 Faire migrer des taches d’un support à un autre
 Conserver les facilités l’usage et les habitudes tout en profitant des spécificités des supports
Premières Approches à la conception
XML
XSL
HTML
VoiceML
WML Au centre une description
XMLisée
basées sur des Traducteurs
Un langage commun
Une génération de code
Des techniques de compilation
Limites et Avantages ?
Premières Approche à l’exécution
• Problème traité : Migration totale
• Exemple
• SI la batterie du PC faiblit ALORS passer sur PDA
SI condition ALORS action
Action  Réaction
Ecrire une machine à états
Limites et Avantages ?
Capture du
contexte
Identification
Des solutions
candidates
Selection d’une
solution
candidate
Détection de
changement de
contexte
Identification du
changement de
contexte
Exécution du
prologue
Execution de la
reaction
Execution de
L’épilogue
Cadre de référence : phase “exécution”
• Identifier le problème = Quel est le besoin en plasticité
• Conception et/ou exécution ?
• Quels dispositifs visés ?
• Quel(s) environnent(s) ?
• Quel(s) utilisateur(s) ?
• Etudier l’existant
• Quelles sont les technologies adaptées ?
• De quels travaux de recherche peut-on s’inspirer ?
Proposer une solution
• Solution partielle ou complète
• Solution ad-hoc ou modèle
Démarche
Petit rappel : plasticité au travers d’un espace
problème
Work-space
UI
Design-Knowledge
Reaction
Context
Multimodal
Inter-modal
Intra-modal
User
Platform
Static
Granularity
Modality
Adaptation type
Context
of use
Learning
Dynamic
Environment
Interactor
Modèles de tâches
Les modèles de tâches sont des descriptions logiques des activités à
réaliser pour atteindre les objectifs des utilisateurs
Utiles pour concevoir, analyser et évaluer les applications logicielles
interactives
Les modèles de tâches décrivent comment les activités peuvent être
réalisées pour atteindre les objectifs des utilisateurs lors de
l’interaction avec l’application considérée.
Analyse et Modélisation de la tâche
formalisme type HTA
(Hierarchical Task Analysis) :
Ordonnancement des tâches
UAN (User Action Notation)
CTT (ConcurTaskTrees) = HTA
+ opérateurs temporels +
ajout d’annotations sur les
tâches
Arbre de tâches HTA : projeté
Plasticitérecherche2015 2
Quand les chercheurs s’en
mêlent…
CAMELEON : le cadre de référence
Projet ServFace : Travaux de Pise
Travaux sur UsiXML : Valenciennes , Louvain, Grenoble
Travaux Rainbow : Construction d’IHM par composition
Où trouver les informations
Equipe IIHM Laboratoire IMAG à Grenoble
Gaelle Calvary & Joelle Coutaz http://iihm.imag.fr/publication/
Equipe RAINBOW Laboratoire I3S à Sophia Antipolis
Michel Riveill & Philippe Renevier & Audrey Occello & Anne Marie
Dery http://proton.unice.fr/biblio/displayReference.php?team=0&&export=teamHtml&&idKe
yWord1=1
Laboratoire HIIS à l’université de Pise
Fabio Paterno http://hiis.isti.cnr.it/publications.php
Laboratoire CHI Université catholique de Louvain
Jean Vanderdonckt http://uclouvain.academia.edu/JeanVanderdonckt/Papers
Equipe IHM au Université de Valencienne
Anas Hariri & Sophie Lepreux & Christophe Kolski
http://www.univ-valenciennes.fr/LAMIH-
intra/site/commun/_gestion/publis/recherche/resultat.php?id_perso=97&langue=lang_fr
Un cadre de référence
CAMELEON
Cameleon
Context Aware Modelling for
Enabling and Leveraging Effective
interaction
http://giove.isti.cnr.it/projects/cameleon.html
(IST R&D 2001-2004)
Equipes et travaux en présence
http://giove.isti.cnr.it/projects/cameleon.html
• I.S.T.I (Pisa, Italy)
• Université Catholique de Louvain (Louvain, Belgium)
• Université Joseph Fourier (Grenoble, France)
http://giove.isti.cnr.it/projects/cameleon/external_publications.html
http://iihm.imag.fr/publication/C10a/ User Interface Plasticity: Model Driven
Engineering to the Limit!
http://iihm.imag.fr/publication/BDB+04a/ CAMELEON-RT: a Software
Architecture Reference Model for Distributed, Migratable, and Plastic User
Interfaces
Phase de “conception”
Config 1 Modèle
Tâches et
Concepts
IHM
concrète
IHM finale
IHM
abstraite
Modèle
Tâches et
Concepts
Modèles archétypes
Config 2
Concepts
Tâches
User
Plate-forme
Environment
Evolution
Transition
IHM
concrète
IHM finale
IHM
abstraite
Concepts
Tâches
User
Plate-forme
Environment
Evolution
Transition
Domaine
Concepts
Tâches
Contexte
User
Plate-forme
Environment
Adaptation
Evolution
Transition
Modèles ontologiques
ARTStudio
D. Thevenin
Réification, Factorisation, Traduction, Abstraction
/ Reconception, Crossing, Intervention Humaine
Spécifier 1 fois -> N Interfaces
 approche par modèles
Modélisation de la configuration
Domaine
Concepts
Tâches
Contexte
User
Plate-forme
Environment
Adaptation
Evolution
Transition
Modèles ontologiques
Adaptation dynamique
utilisateur
contexte d’usage
Modélisation de l’IHM
Modèle
Tâches et
Concepts
IHM concrète
IHM finale
IHM abstraite
Tâches &
Concepts
IHM
abstraite
IHM
concrète
IHM finale
Config 1
Différents niveaux d’abstraction
Exercice : Framework cameleon
Model-Driven Architecture
 Task & Concepts
 Abstract UI
 Concrete UI
 Final UI
 Task & Concepts
 Abstract UI
 Concrete UI
 Final UI
Source platform Target platform
 Task & Concepts
 Abstract UI
 Concrete UI
 Final UI
 Task & Concepts
 Abstract UI
 Concrete UI
 Final UI
Source platform Target platformRéification, Traduction, Abstraction
Phase de “conception”
Concepts
Tâches
User
Plate-forme
Environment
Evolution
Transition
Modèle
Tâches et
Concepts
IHM concrète
IHM finale
IHM abstraite
Phase de “conception”
Config 1 Modèle
Tâches et
Concepts
IHM
concrète
IHM finale
IHM
abstraite
Modèle
Tâches et
Concepts
Config 2
Concepts
Tâches
User
Plate-forme
Environment
Evolution
Transition
IHM
concrète
IHM finale
IHM
abstraite
Concepts
Tâches
User
Plate-forme
Environment
Evolution
Transition
CONFIGURATION 1 CONFIGURATION 2
Phase de “conception”
Config 1 Modèle
Tâches et
Concepts
IHM
concrète
IHM finale
IHM
abstraite
Modèle
Tâches et
Concepts
Config 2
Concepts
Tâches
User
Plate-forme
Environment
Evolution
Transition
IHM
concrète
IHM finale
IHM
abstraite
Concepts
Tâches
User
Plate-forme
Environment
Evolution
Transition
CONFIGURATION 1 CONFIGURATION 2
Phase de “conception”
Config 1 Modèle
Tâches et
Concepts
IHM
concrète
IHM finale
IHM
abstraite
Modèle
Tâches et
Concepts
Config 2
Concepts
Tâches
User
Plate-forme
Environment
Evolution
Transition
IHM
concrète
IHM finale
IHM
abstraite
Concepts
Tâches
User
Plate-forme
Environment
Evolution
Transition
CONFIGURATION 1 CONFIGURATION 2
Phase de “conception”
Config 1 Modèle
Tâches et
Concepts
IHM
concrète
IHM finale
IHM
abstraite
Modèle
Tâches et
Concepts
Modèles archétypes
Config 2
Concepts
Tâches
User
Plate-forme
Environment
Evolution
Transition
IHM
concrète
IHM finale
IHM
abstraite
Concepts
Tâches
User
Plate-forme
Environment
Evolution
Transition
Domaine
Concepts
Tâches
Contexte
User
Plate-forme
Environment
Adaptation
Evolution
Transition
Modèles ontologiques
ARTStudio
D. Thevenin
Réification, Factorisation, Traduction, Abstraction
/ Reconception, Crossing, Intervention Humaine
Spécifier 1 fois -> N Interfaces
 approche par modèles
SERVFACE
SERVICE ANNOTATIONS FOR USER INTERFACE
COMPOSITION
PROJET EUROPÉEN
http://giove.isti.cnr.it/Users/Fabio/
Vue d’ensemble
+Annotations de services avec des éléments d’interfaces
+Composition de services
+Génération de l’interface du service « composite » à
partir des annotations
+2 approches:
+1ière approche : composition visuelle des services
+2ième approche : composition dirigée par les tâches
Equipe de Fabio Paterno :
http://hiis.isti.cnr.it/publications.php
Annotations de services
[Izquierdo et al., 2009]
1ière approche: Composition Visuelle
[Nestler et al., 2009] [Feldmann et al., 2009]
End-User Programming
1ière approche: Composition Visuelle
[Nestler et al., 2009]
[Feldmann et al., 2009]
Services
(WSDL)
Services
Annotés
Auto-génération d’annotations
+ Annotations par
un “Expert”
Génération de
l’interface “abstraite”
Transformations:
1) M2M
2) M2C
Interface Finale
Service Annotator
Service Composer
MARIA
2ième approche: Dirigée par les tâches
[Feldmann et al., 2009] [Janeiro, 2009]
2ième approche: Dirigée par les tâches
8/15
[Feldmann et al., 2009]
[Janeiro, 2009]
Transformations:
1) M2M
2) M2C
Interface Finale
Services
Génération d’annotations
(IHM + tâches)
+ A partir des opérations du service
+ Une opération = une “tâche annotée”
+ Une “tâche annotée” = une tâche système
Génération des tâches intéractives
+ Chaque tâche d’interaction = une fenêtre (par défaut)
+ Intervention du développeur : enlever les doublons
Génération de
l’interface “abstraite”
MARIA
USIXML
PROJET EUROPÉEN
www.usixml.org
Projet Européen UsiXML
Définir, valider et standardiser un langage de description d'interfaces
utilisateur (UIDL) pour améliorer la productivité, la réutilisabilité et
l'accessibilité d'applications interactives
Un langage pour tous les acteurs de la constructions d’IHM
basé sur des niveaux d’expressivité et des outils différents
USer Interface eXtensible Markup Language
Le consortium 7 pays, 28 organisations : PME,
grandes entreprises -Thalès France, Telefonica -, des universités et
centres de recherche.
www.usixml.org
programme ITEA2
UsiXML
UsiXML USer Interface eXtensible Markup Language)
XML pour applications interactives
UsiXML pour des non développeurs : analystes, concepteurs,
designers, ergonomes, chefs de projet, novices,...
UsiXML : élément principal User Interface Description Language (UIDL),
langage déclaratif décrivant les UI indépendament des caractéristiques physiques.
www.usixml.org
UsiXML
•UsiXML indépendant device, plateforme et
modalités
•UsiXML abstraction des éléments de base : widgets,
controls, containers, modalités, techniques
d’interaction, ....
•UsiXML reutilisation d’UI existantes dans un nouveau
contexte par composition
www.usixml.org
UsiXML
Zoom sur les travaux à Valenciennes
Sophie Lepreux
15 novembre 2013
Post-doc au sein du laboratoire BCHI à Louvain-la-neuve dirigé par Jean
Vanderdonckt
•Composition d’interfaces utilisateurs
(en résumé)
• basée sur UsiXML = langage de description d’interface
Utilisateur (UIDL) basé sur XML
• Centrée sur la couche de l’interface concrète = spécifique à
la modalité graphique
• Sur la base d’opérateurs inspirés de la théorie des
ensembles
• Utilisant l’algèbre des arbres [Jagadish et al.] pour modéliser les
opérateurs de composition
• Développement et tests effectués « à la conception» :
ComposiXML plug-in de GraphiXML outil de conception
d’interface concrète
Framework cameleon
Model-Driven Architecture
Source = < User, Platform,
Environment >
Target = < User, Platform,
Environment >
Framework cameleon
Model-Driven Architecture
 Task & Concepts
 Abstract UI
 Concrete UI
 Final UI
 Task & Concepts
 Abstract UI
 Concrete UI
 Final UI
Source platform Target platform
 Task & Concepts
 Abstract UI
 Concrete UI
 Final UI
 Task & Concepts
 Abstract UI
 Concrete UI
 Final UI
Source platform Target platform
textInput button button
Window
AIC
facet=control
AIC
facet=control
AIC
facet=control
AbstractIndividual
Container
textInput button button
Window
AIC
facet=control
AIC
facet=control
AIC
facet=control
AbstractIndividual
Container
Source = < User, Platform,
Environment >
Target = < User, Platform,
Environment >
UsiXML – Concrete
User Interface
<cuiModel id="FicheClient-cui_3" name="FicheClient-cui">
<window id="window_component_0" name="window_component_0"
width="300" height="200">
<box id="box_1" name="box_1" type="vertical">
<outputText id="output_text_component_2"
name="output_text_component_2« …
<box id="box_2" name="box_1" type=« horizontal">
<outputText id="output_text_component_3"
name="output_text_component_3« … >
<inputText id="input_text_component_5"
name="input_text_component_5" isVisible="true"
isEnabled="true" textColor="#000000" maxLength="50"
numberOfColumns="15" isEditable="true"/>
<box>
<box id="box_3" name="box_1" type=« horizontal">
<outputText id="output_text_component_4"
name="output_text_component_4« …
<inputText id="input_text_component_6"
name="input_text_component_6" isVisible="true« … />
<box>
<box id="box_4" name="box_1" type=« horizontal">
<button id="button_component_7"
name="button_component_7"/>
<button id="button_component_8" …/>
<box>
</box>
</window>
</cuiModel>
Window (id=window, name=window, width="300" height="200")
Box (type=« vertical »)
Button
(DefaultContent = Save)
Button
(DefaultContent=Close)
Output (Default value =« customer form »)
Box (type = horizontal)Box (type = horizontal)
Output
(…)
Input
(…)
Box (type = horizontal)
Output
(…)
Input
(…)
Window (id=window, name=window, width="300" height="200")
Box (type=« vertical »)
Button
(DefaultContent = Save)
Button
(DefaultContent=Close)
Output (Default value =« customer form »)
Box (type = horizontal)Box (type = horizontal)
Output
(…)
Input
(…)
Box (type = horizontal)
Output
(…)
Input
(…)
Les opérateurs ensemblistes
Opérateur « normal union »
L’opérateur « difference »
- -
L’opérateur « fusion »
Fusion(
, )=
algorithm:
The two trees T1 and T2 are merge at the %level R+1 to form the T3 window.
IF (direction = vertical)
Then Add box (vertical B’)
%Modify the window size:
T3.height = T1.height + T2.height
T3.width = T1.width
IF (direction = horizontal)
Then Add box (horizontal B’).
%Modify the window size:
T3.height = T1.height
T3.width = T1.width + T2.width
Add T1(R+1) in box B’, Add T2(R+1) in box B’.
ComposiXML
• Développé par Benjamin Michotte (BCHI)
intersection
Unique Union
Normal Union
Fusion
Difference
(right)
Difference
(left)
Equivalence
set selection Cut or extract
projection
Composition au niveau AUI
 Task & Concepts
 Abstract UI
 Concrete UI
 Final UI
 Task & Concepts
 Abstract UI
 Concrete UI
 Final UI
Source platform Target platform
 Task & Concepts
 Abstract UI
 Concrete UI
 Final UI
 Task & Concepts
 Abstract UI
 Concrete UI
 Final UI
Source platform Target platform
textInput button button
Window
AIC
facet=control
AIC
facet=control
AIC
facet=control
AbstractIndividual
Container
textInput button button
Window
AIC
facet=control
AIC
facet=control
AIC
facet=control
AbstractIndividual
Container
Source = < User, Platform,
Environment >
Target = < User, Platform,
Environment >
LEPREUX S., HARIRI M-A., ROUILLARD J., TABARY D., TARBY J-C., KOLSKI C. (2007) « Towards Multimodal
User Interface Composition based on UsiXML and MBD principles ». Proc. of 12th International
Conference on Human-Computer Interaction HCI International'2007, Beijing, 22-27 July 2007.
Order a pizza
AUI01: Choose a pizza
Choose
size
Choose
toppings
Choose
vegetable
Choose
meat
AUI02: Give delivering
address
Give
name
Give
phone
Give
address
Choose
quantity
Composition au niveau AUI
AUI Model
AbstractContainer AUI0
AbstractContainer AUI03 AbstractContainer AUI02R2
AIC AIC AIC AIC AIC AIC AIC
AIC = AbstractIndividualComponent
The AUI model has been realized with IdealXML
(www.usixml.org)
<auimodel>
<abstractContainer id="idaio00" name="Order a pizza">
<abstractContainer id="idaio01" name="idaio01">
<abstractIndividualComponent id="idaio02"
name="Choose quantity">
</abstractIndividualComponent>
<abstractIndividualComponent id="idaio03"
name="Choose size">
</abstractIndividualComponent>
…
<abstractIndividualComponent id="idaio06"
name="[Choose meat]">
</abstractIndividualComponent>
</abstractContainer>
<abstractContainer id="idaio07" name="idaio07">
<abstractIndividualComponent id="idaio08"
name="Give name">
</abstractIndividualComponent>
…
</abstractContainer>
</abstractContainer>
</auimodel>
Equivalence in tree
representation
Case study
• The first existing application is ordering pizza.
• the task “Choose a pizza” is multimodal (cf. CUI
model and FUI (XHTML+VoiceXML))
• The task “Give delivering address” can not be
multimodal (and does not exist).
<outputText id="Ask_for_pizza_quantity"
name="Ask_for_pizza_quantity" defaultContent="Quantity:"/>
<inputText id="pizzaQuantity" name="quantity"
defaultContent="1"
voice_prompt="How many pizzas would you like?"
voice_event_help="Say a number between one and twenty."
voice_event_nomatch="Sorry I did not understand you."
voice_event_noinput="You have to pronounce a quantity of
pizza."/>
<voice_quantity:grammar>
<![CDATA[
#JSGF V1.0;
grammar pizza_quantity;
public <quantity> = 1 | 2 | 3 | 4 | 5 | 6 | 7 |
8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20
;
]]>
</voice_quantity:grammar>
</inputText>
<outputText id="Ask_for_pizza_size" name="Ask_for_pizza_size"
defaultContent="Size:"/>
<group voice_prompt="What size would you like?">
<radioButton id="radiobuttonSize1"
name="radiobuttonSize" defaultContent="small" />
<radioButton id="radiobuttonSize2"
name="radiobuttonSize" defaultContent="medium"/>
<radioButton id="radiobuttonSize3"
name="radiobuttonSize" defaultContent="large"/>
<voice_quantity:grammar>
<![CDATA[
#JSGF V1.0;
grammar pizza_size;
public <size> = small | medium | large ;
]]>
</voice_quantity:grammar>
</group>
Order a pizza
AUI01: Choose a pizza
Choose
size
Choose
toppings
Choose
vegetable
Choose
meat
AUI02: Give delivering
address
Give
name
Give
phone
Give
address
Choose
quantity
CUI
AUI
FUI
Case study
• The second existing application is to order
Chinese food.
• the task “Choose Meal” is GUI (cf. CUI model
and FUI (realized with GrafiXML)
• The task “Give delivering address” exists.
CUI
AUI
FUI
<cuiModel id="ChineseFood-cui_12" name="ChineseFood-cui">
<window id="window_component_0" name="window_component_0"
defaultContent="Chinese Food Order" width="263" height="491">
<gridBagBox id="grid_bag_box_1" name="grid_bag_box_1"
gridHeight="24" gridWidth="13">
<outputText id="output_text_component_2"
name="output_text_component_2"
defaultContent="APPETIZER :"/>
<checkBox id="checkbox_component_3"
name="checkbox_component_3"
defaultContent="Small Fried Shrimp"/>
<checkBox id="checkbox_component_4"
name="checkbox_component_4"
defaultContent="Nicky's Egg Roll"/>
<checkBox id="checkbox_component_5"
name="checkbox_component_5"
defaultContent="Fried Popcorn Shrimp"/>
<outputText id="output_text_component_6"
name="output_text_component_6"
defaultContent="STARTER :" isVisible="true"/>
<radioButton id="radiobutton_component_7"
name="radiobutton_component_7"
defaultContent="Seaweed Soup" isVisible="true"/>
<radioButton id="radiobutton_component_9"
name="radiobutton_component_9"
defaultContent="Hot and Sour Soup"/>
…
<button id="button_component_22"
name="button_component_22"
defaultContent="Cancel" isVisible="true"/>
<button id="button_component_23"
name="button_component_23"
defaultContent="Order" isVisible="true"/>
</gridBagBox>
</window>
</cuiModel>
Case study
• Goals:
• multimodal application allowing to order Chinese food or
pizza,
• reuse the “give delivering address” task from the Chinese
food ordering applicationAUI
AUI0: Order food
AUI0’: Choose food
AUI03: Choose meal
AUI02: Give
delivering
address
AUI01: Choose a pizza
Give
name
Give
phone
Give
address
[Choose
Appetizer]
[Choose
Starter]
choose
soup
Choose
rice
Choose
Quantity
Choose
Size
Choose
toppings
[Choose
Vegetable]
[Choose
Meat]
FUI
Composition au niveau des tâches
 Task & Concepts
 Abstract UI
 Concrete UI
 Final UI
 Task & Concepts
 Abstract UI
 Concrete UI
 Final UI
Source platform Target platform
 Task & Concepts
 Abstract UI
 Concrete UI
 Final UI
 Task & Concepts
 Abstract UI
 Concrete UI
 Final UI
Source platform Target platform
textInput button button
Window
AIC
facet=control
AIC
facet=control
AIC
facet=control
AbstractIndividual
Container
textInput button button
Window
AIC
facet=control
AIC
facet=control
AIC
facet=control
AbstractIndividual
Container
Source = < User, Platform,
Environment >
Target = < User, Platform,
Environment >
LEWANDOWSKI A., LEPREUX S., BOURGUIN G. (2007). Tasks models merging for high-level component
composition. J. Jacko (Ed.), Human-Computer Interaction, Part I, HCII 2007, Lecture Notes in Computer
Science (LNCS) 4550, Springer-Verlag, pp. 1129-1138, juillet
Composition au niveau des tâches
• Travaux de Gregory Bourguin et Arnaud Lewandowski
(Laboratoire d’informatique du littoral) et Jean-Claude Tarby
(LIFL) :
• Les arbres de tâches sont intégrés à chaque composant métier.
• La composition de composant métier => composition d’arbres de tâches
• => Toujours une notation avec structure arbres
Composition au niveau des tâches
• Illustration :
• 2 composants chat et tableau blanc possédant des tâches « similaires ».
Composition au niveau des tâches
• Illustration suite :
• Résultat de la composition (fusion).
Problématique de construction
d’IHM par composition
Projet ASPECT
Composition de composants
et de leurs IHMs
200
3
Equipes et travaux en présence
Equipe Rainbow
Anne-Marie Pinna-Dery and Jérémy Fierstone. Component model and
programming : a first step to manage Human Computer Interaction
Adaptation. In Mobile HCI’03, volume LNCS 2795, pages 456–460, Udine,
Italy, September 2003. L. Chittaro (Ed.), Springer Verlag.
Problématique
• Applications évolutives et adaptables
• accessibles via un PDA, un portable ou une station
• variabilité des fonctionnalités selon le contexte d'utilisation
(mode dégradé, connecté ou déconnecté, dépendance des ressources…)
• Applications construites à base de composants (composants métiers,
composants d’IHM, composants services…)
 S’appuyer sur les infrastructures systèmes (RMI, EJB, …)
 Fournir une plate-forme à composants
 Exemples :
• Agenda collaboratif
• Gestion commerciale (facturations, commandes, client, fournisseur)
Composition de composants
" Fusion de menus correspondants aux composants (1)
Composition de composants
" Fusion de menus correspondants aux composants (2)
Proposition :
modèle de composants et abstraction
• La communication entre composants
IHM et métier est exprimée par des
interactions
• Un langage abstrait de description
structurelle des IHMs : SUNML dans
la lignée de XForms, RIML,... (inspiré
de UIML)
• Composition de composants métiers
par interactions
• Règles de composition adaptées aux
IHMs
• Fusion de règles vérifiant la
cohérence de la composition
• Atelier de composition : Amusing
Réutiliser
des composants métiers
Composer les
IHMs des
composants
métiers
Un modèle de composant + ISL + SUNML
Un modèle de composants qui découple composant métier et composants d ’IHM.
Spécification d ’ IHM
indépendantes du support
De l’IHM abstraite vers l’IHM concrète
JFrame1
JPanel1
JLabel1 JField1 ...
IHM concrète (Exécution)
Projection
FicheClient
MainDialog
LabelFieldNom FieldNom ...
IHM abstraite (Exécution)
HMI
Dialog
Field Field
JFrame
JPanel
JTextFieldJLabel
<sunml>
<interface id="FicheClient">
<structure>
<dialog id="MainDialog" sequence="true"> ...
<field id="LabelFieldNom" mode="read">
<element type="String">Nom :</element>
</field>
<field id="FieldNom" mode="read-write">
<element type="String">Toto</element>
</field> ...
</dialog>
</structure>
</interface>
</sunml>
Fichier SUNML (Spécification)
Réification
durand
Composant métier (Exécution)
?
?
?
Exemple de Liste de Clients
<sunml>
<interface id="ListeClients">
<structure>
<dialog id="MainDialog" sequence="true">
<list id="ListeClients" reference="FicheClient"
select="Field[FieldNom]"/>
</list>
</structure>
</interface>
</sunml>
Fichier SUNML (spécification)
Exemple en Swing
Composition Représentant – Client (1-n) : Liste de clients
De l’IHM abstraite vers l’IHM concrète
Séparation du composant d’IHM du composant métier
Expression des communications possibles entre ces composants avec
ISL
Adaptation des composants suivant le contexte d’exécution
durand
FicheClient
IHM concrète
IHM abstraite
Composant métier
JFrame1
Légende
Instance
interaction
Controleur
Exercice : SUNML et ISL ?
 Task & Concepts
 Abstract UI
 Concrete UI
 Final UI
 Task & Concepts
 Abstract UI
 Concrete UI
 Final UI
Source platform Target platform
 Task & Concepts
 Abstract UI
 Concrete UI
 Final UI
 Task & Concepts
 Abstract UI
 Concrete UI
 Final UI
Source platform Target platform
Equipe RAINBOW I3S
Construction d’applications
adaptables par composition
Un modèle inspiré d’Arche pour les services
Proposer un modèle d’architecture
pour un service interactif
N services fonctionnels et leurs interactions utilisateurs : comment
fusionner le tout ?
Services
Fonctionnel
Services
D’interaction
AdaptorAdaptor
Dialogue
Quid des assemblages
Comment fusionner 2 services respectant l’architecture?
Composition d’arches ?
Assemblage des services
fonctionnels
Quid des dialogues ?
Expression et fusion
Quid des IHM?
Expression et fusion
Travaux de références pour le domaine utilisateur
Travaux composants (Fractal, SOA, Noah, WCOMP MODEL)
Gestion de la dynamique de l’application (apparition et
disparition de composants et de services)
Expression des assemblages (orchestration, règles isl,
langages d’aspects…)
Sureté des assemblages
Travaux sur l’IDM
Modèles et transformation de modèles
Fusion de modèles
Travaux en IHMs
Plasticité des interfaces
Expression de modèles pour l’IHM (taches, dialogues…)
Nos spécificités
Etre centré sur le dialogue : relation « fonctionnel et IHM »
Déterminer le bon modèle de dialogue et avoir une architecture
N-Arches
Etre indépendant plateforme : s’appuyer sur un modèle
Etre indépendant dispositifs : s’appuyer sur les modèles d’IHM
pour la plasticité
Faire collaborer des modèles et pouvoir les changer
Assurer la dynamique de l’application : assembler à tous les niveaux
Déduire au maximum les assemblages
Trouver le bon niveau d’IHM abstrait
Adapter l’interface à l’évolution du système
déduction
Assemblage de services
(Orchestrations, fusion
d’aspects, composants
hiérarchiques)
Assemblage d’IHMs
(Utilisation d’IHMs abstraites,
Puis projection sur devices)
Intervention
Si conflits
S’adresse au développeur
Adapter l’interface aux besoins utilisateurs
2 utilisateurs : le développeur ou
l’utilisateur final
Choix des services organisation de
l’IHM
Choix des devices
Dialogue
Device Device
IS Service
Marks Service
IS Service
WebCal Service
IS Service
WebCal Service
Adaptation du système
Déduire
l’assemblage
pour un utilisateur
MPI
Points communs aux adaptations visées
Conception Exécution
Noyau Fonctionnel
IHM
Evolution Noyau Fonctionnel Apparition, disparition de services
Nouvelles Utilisations Préférences, Contexte d’utilisation …
Adaptation
Adaptation
M IHM
Un langage abstrait orienté composition : SUNML
Un composant d’IHM : représentation fractal
Un modèle de dialogue et un modèle de plateforme
Une collaboration entre les modèles

Contenu connexe

Tendances

Intro conception2015vf bis
Intro conception2015vf bisIntro conception2015vf bis
Intro conception2015vf bis
Atelier IHM Polytech Nice Sophia

Plasticité2014 part4vf
Plasticité2014 part4vfPlasticité2014 part4vf
Plasticité2014 part4vf
Atelier IHM Polytech Nice Sophia

Intro conception2014
Intro conception2014Intro conception2014
Intro conception2014
Atelier IHM Polytech Nice Sophia

Intro conception et évaluation des IHM
Intro conception et évaluation des IHMIntro conception et évaluation des IHM
Intro conception et évaluation des IHM
Anne-Marie Pinna-Dery

Intro ihm
Intro ihmIntro ihm
IHM et Genie Logiciel: Plasticite
IHM et Genie Logiciel: PlasticiteIHM et Genie Logiciel: Plasticite
IHM et Genie Logiciel: Plasticite
Marius Butuc

Ergonomie et modélisation des utilisateurs d'une ihm 2014
Ergonomie et modélisation des utilisateurs d'une ihm 2014Ergonomie et modélisation des utilisateurs d'une ihm 2014
Ergonomie et modélisation des utilisateurs d'une ihm 2014
Atelier IHM Polytech Nice Sophia

Intro conception2017
Intro conception2017Intro conception2017
Intro conception2017
Anne-Marie Pinna-Dery

Ergonomie et modelisation utilisateurs
Ergonomie et modelisation utilisateursErgonomie et modelisation utilisateurs
Ergonomie et modelisation utilisateurs
Anne-Marie Pinna-Dery

Présentation ceihma tous
Présentation ceihma tousPrésentation ceihma tous
Présentation ceihma tous
Atelier IHM Polytech Nice Sophia

Plateforme Ouverte de Supervision et de Traçabilité pour les Environnements C...
Plateforme Ouverte de Supervision et de Traçabilité pour les Environnements C...Plateforme Ouverte de Supervision et de Traçabilité pour les Environnements C...
Plateforme Ouverte de Supervision et de Traçabilité pour les Environnements C...
Anthony Gelibert

Composition d'applications multi-modèles dirigée par la composition des inter...
Composition d'applications multi-modèles dirigée par la composition des inter...Composition d'applications multi-modèles dirigée par la composition des inter...
Composition d'applications multi-modèles dirigée par la composition des inter...
Atelier IHM Polytech Nice Sophia

Modelisation et maquettage 2015
Modelisation et maquettage 2015Modelisation et maquettage 2015
Modelisation et maquettage 2015
Atelier IHM Polytech Nice Sophia

Maquettes IHM - Présentation USE AGE - 20-02-2014
Maquettes IHM - Présentation USE AGE - 20-02-2014Maquettes IHM - Présentation USE AGE - 20-02-2014
Maquettes IHM - Présentation USE AGE - 20-02-2014
Use Age

Ihm introduction
Ihm introductionIhm introduction
Ihm introduction
sloumaallagui1

Cours 2 conception d'une ihm
Cours 2   conception d'une ihm Cours 2   conception d'une ihm
Cours 2 conception d'une ihm
ludolmn

Introduction module IHM Polytech Sophia Dept Info SI3
Introduction module IHM Polytech Sophia Dept Info SI3Introduction module IHM Polytech Sophia Dept Info SI3
Introduction module IHM Polytech Sophia Dept Info SI3
Anne-Marie Pinna-Dery


Tendances (20)

Introduction à la plasticité
Introduction à la plasticitéIntroduction à la plasticité
Introduction à la plasticité

Intro conception2015vf bis
Intro conception2015vf bisIntro conception2015vf bis
Intro conception2015vf bis

Plasticité2014 part4vf
Plasticité2014 part4vfPlasticité2014 part4vf
Plasticité2014 part4vf

Intro conception2014
Intro conception2014Intro conception2014
Intro conception2014

Intro conception et évaluation des IHM
Intro conception et évaluation des IHMIntro conception et évaluation des IHM
Intro conception et évaluation des IHM

Intro ihm
Intro ihmIntro ihm
Intro ihm

IHM et Genie Logiciel: Plasticite
IHM et Genie Logiciel: PlasticiteIHM et Genie Logiciel: Plasticite
IHM et Genie Logiciel: Plasticite

Ergonomie et modélisation des utilisateurs d'une ihm 2014
Ergonomie et modélisation des utilisateurs d'une ihm 2014Ergonomie et modélisation des utilisateurs d'une ihm 2014
Ergonomie et modélisation des utilisateurs d'une ihm 2014

Intro conception2017
Intro conception2017Intro conception2017
Intro conception2017

Ergonomie et modelisation utilisateurs
Ergonomie et modelisation utilisateursErgonomie et modelisation utilisateurs
Ergonomie et modelisation utilisateurs

Présentation ceihma tous
Présentation ceihma tousPrésentation ceihma tous
Présentation ceihma tous

Plateforme Ouverte de Supervision et de Traçabilité pour les Environnements C...
Plateforme Ouverte de Supervision et de Traçabilité pour les Environnements C...Plateforme Ouverte de Supervision et de Traçabilité pour les Environnements C...
Plateforme Ouverte de Supervision et de Traçabilité pour les Environnements C...

Composition d'applications multi-modèles dirigée par la composition des inter...
Composition d'applications multi-modèles dirigée par la composition des inter...Composition d'applications multi-modèles dirigée par la composition des inter...
Composition d'applications multi-modèles dirigée par la composition des inter...

Introduction à la Conception et Evaluation des IHM
Introduction à la Conception et Evaluation des IHMIntroduction à la Conception et Evaluation des IHM
Introduction à la Conception et Evaluation des IHM

Modelisation et maquettage 2015
Modelisation et maquettage 2015Modelisation et maquettage 2015
Modelisation et maquettage 2015

Maquettes IHM - Présentation USE AGE - 20-02-2014
Maquettes IHM - Présentation USE AGE - 20-02-2014Maquettes IHM - Présentation USE AGE - 20-02-2014
Maquettes IHM - Présentation USE AGE - 20-02-2014

Ihm introduction
Ihm introductionIhm introduction
Ihm introduction

Intro conception2014
Intro conception2014Intro conception2014
Intro conception2014

Cours 2 conception d'une ihm
Cours 2   conception d'une ihm Cours 2   conception d'une ihm
Cours 2 conception d'une ihm

Introduction module IHM Polytech Sophia Dept Info SI3
Introduction module IHM Polytech Sophia Dept Info SI3Introduction module IHM Polytech Sophia Dept Info SI3
Introduction module IHM Polytech Sophia Dept Info SI3


Similaire à Plasticitérecherche2015 2

Rapport de projet symphony
Rapport de projet symphonyRapport de projet symphony
Rapport de projet symphony
TonySARR1

Personnalisation basée sur l'utilisation d'ontologies, utilisation du context...
Personnalisation basée sur l'utilisation d'ontologies, utilisation du context...Personnalisation basée sur l'utilisation d'ontologies, utilisation du context...
Personnalisation basée sur l'utilisation d'ontologies, utilisation du context...
louschwartz

Methodes de gestion de projets - introduction au processus unifié
Methodes de gestion de projets - introduction au processus unifiéMethodes de gestion de projets - introduction au processus unifié
Methodes de gestion de projets - introduction au processus unifié
Mireille Blay-Fornarino

UML Part1-Introduction Mansouri
UML Part1-Introduction MansouriUML Part1-Introduction Mansouri
UML Part1-Introduction Mansouri
Mansouri Khalifa

MEMO Pour débuter en formation à distance (FAD)
MEMO Pour débuter en formation à distance (FAD)MEMO Pour débuter en formation à distance (FAD)
MEMO Pour débuter en formation à distance (FAD)
Cégep à distance

Priows présentation des résultats
Priows présentation des résultats Priows présentation des résultats
Priows présentation des résultats
Gilbert Paquette

Interactivite@ledna
Interactivite@lednaInteractivite@ledna
Interactivite@ledna
Laurent Neyssensas

1bis_ProcessusUnifie.pdf
1bis_ProcessusUnifie.pdf1bis_ProcessusUnifie.pdf
1bis_ProcessusUnifie.pdf
WafaNeji1

Réussir son analyse des besoins dans la conduite d'un projet informatique (2007)
Réussir son analyse des besoins dans la conduite d'un projet informatique (2007)Réussir son analyse des besoins dans la conduite d'un projet informatique (2007)
Réussir son analyse des besoins dans la conduite d'un projet informatique (2007)
Ardesi Midi-Pyrénées

Kit De Survie Techno et Web à l'usage des Entrepreneurs
Kit De Survie Techno et Web à l'usage des EntrepreneursKit De Survie Techno et Web à l'usage des Entrepreneurs
Kit De Survie Techno et Web à l'usage des Entrepreneurs
Stéphanie Hertrich

Booster l'Ergonomie et Expérience Utilisateur Digitale (web & mobile)
Booster l'Ergonomie et Expérience Utilisateur Digitale (web & mobile)Booster l'Ergonomie et Expérience Utilisateur Digitale (web & mobile)
Booster l'Ergonomie et Expérience Utilisateur Digitale (web & mobile)
Raphael De Robiano

Chapitre 1 - Introcution & cycles de développement - Etudiant.pptx
Chapitre 1 - Introcution & cycles de développement - Etudiant.pptxChapitre 1 - Introcution & cycles de développement - Etudiant.pptx
Chapitre 1 - Introcution & cycles de développement - Etudiant.pptx
ssuserec8501

Présentation projet de fin d'étude
Présentation projet de fin d'étudePrésentation projet de fin d'étude
Présentation projet de fin d'étude
Donia Hammami

Réalisation d’un projet en expérience utilisateur (6-764-15) : Introduction
Réalisation d’un projet en expérience utilisateur (6-764-15) : IntroductionRéalisation d’un projet en expérience utilisateur (6-764-15) : Introduction
Réalisation d’un projet en expérience utilisateur (6-764-15) : Introduction
Pierre-Majorique Léger

Cours design pattern m youssfi partie 1 introduction et pattern strategy
Cours design pattern m youssfi partie 1 introduction et pattern strategyCours design pattern m youssfi partie 1 introduction et pattern strategy
Cours design pattern m youssfi partie 1 introduction et pattern strategy
ENSET, Université Hassan II Casablanca


Similaire à Plasticitérecherche2015 2 (20)

CM processus-unifie
CM processus-unifieCM processus-unifie
CM processus-unifie

Rapport de projet symphony
Rapport de projet symphonyRapport de projet symphony
Rapport de projet symphony

Personnalisation basée sur l'utilisation d'ontologies, utilisation du context...
Personnalisation basée sur l'utilisation d'ontologies, utilisation du context...Personnalisation basée sur l'utilisation d'ontologies, utilisation du context...
Personnalisation basée sur l'utilisation d'ontologies, utilisation du context...

Methodes de gestion de projets - introduction au processus unifié
Methodes de gestion de projets - introduction au processus unifiéMethodes de gestion de projets - introduction au processus unifié
Methodes de gestion de projets - introduction au processus unifié

UML Part1-Introduction Mansouri
UML Part1-Introduction MansouriUML Part1-Introduction Mansouri
UML Part1-Introduction Mansouri

MEMO Pour débuter en formation à distance (FAD)
MEMO Pour débuter en formation à distance (FAD)MEMO Pour débuter en formation à distance (FAD)
MEMO Pour débuter en formation à distance (FAD)

output
outputoutput
output

Priows présentation des résultats
Priows présentation des résultats Priows présentation des résultats
Priows présentation des résultats

Interactivite@ledna
Interactivite@lednaInteractivite@ledna
Interactivite@ledna

1bis_ProcessusUnifie.pdf
1bis_ProcessusUnifie.pdf1bis_ProcessusUnifie.pdf
1bis_ProcessusUnifie.pdf

Réussir son analyse des besoins dans la conduite d'un projet informatique (2007)
Réussir son analyse des besoins dans la conduite d'un projet informatique (2007)Réussir son analyse des besoins dans la conduite d'un projet informatique (2007)
Réussir son analyse des besoins dans la conduite d'un projet informatique (2007)

CM uml-concepts-avances
CM uml-concepts-avancesCM uml-concepts-avances
CM uml-concepts-avances

Kit De Survie Techno et Web à l'usage des Entrepreneurs
Kit De Survie Techno et Web à l'usage des EntrepreneursKit De Survie Techno et Web à l'usage des Entrepreneurs
Kit De Survie Techno et Web à l'usage des Entrepreneurs

CM Processus Méthodes
CM Processus MéthodesCM Processus Méthodes
CM Processus Méthodes

Booster l'Ergonomie et Expérience Utilisateur Digitale (web & mobile)
Booster l'Ergonomie et Expérience Utilisateur Digitale (web & mobile)Booster l'Ergonomie et Expérience Utilisateur Digitale (web & mobile)
Booster l'Ergonomie et Expérience Utilisateur Digitale (web & mobile)

Chapitre 1 - Introcution & cycles de développement - Etudiant.pptx
Chapitre 1 - Introcution & cycles de développement - Etudiant.pptxChapitre 1 - Introcution & cycles de développement - Etudiant.pptx
Chapitre 1 - Introcution & cycles de développement - Etudiant.pptx

Présentation projet de fin d'étude
Présentation projet de fin d'étudePrésentation projet de fin d'étude
Présentation projet de fin d'étude

Réalisation d’un projet en expérience utilisateur (6-764-15) : Introduction
Réalisation d’un projet en expérience utilisateur (6-764-15) : IntroductionRéalisation d’un projet en expérience utilisateur (6-764-15) : Introduction
Réalisation d’un projet en expérience utilisateur (6-764-15) : Introduction

Cours design pattern m youssfi partie 1 introduction et pattern strategy
Cours design pattern m youssfi partie 1 introduction et pattern strategyCours design pattern m youssfi partie 1 introduction et pattern strategy
Cours design pattern m youssfi partie 1 introduction et pattern strategy

Uml 2
Uml 2Uml 2
Uml 2


Dernier

Manuel-5.-Elevage-de-poisson-chat-africain-Clarias-gariepinus-en-bacs-hors-so...
Manuel-5.-Elevage-de-poisson-chat-africain-Clarias-gariepinus-en-bacs-hors-so...Manuel-5.-Elevage-de-poisson-chat-africain-Clarias-gariepinus-en-bacs-hors-so...
Manuel-5.-Elevage-de-poisson-chat-africain-Clarias-gariepinus-en-bacs-hors-so...
dokposeverin

Zineb Mekouar.pptx Écrivaine marocaine
Zineb Mekouar.pptx   Écrivaine  marocaineZineb Mekouar.pptx   Écrivaine  marocaine
Zineb Mekouar.pptx Écrivaine marocaine
Txaruka

MS-203 Microsoft 365 Messaging Study Guide to prepare the certification
MS-203 Microsoft 365 Messaging Study Guide to prepare the certificationMS-203 Microsoft 365 Messaging Study Guide to prepare the certification
MS-203 Microsoft 365 Messaging Study Guide to prepare the certification
OlivierLumeau1

Burkina Faso libraries newsletter for June 2024
Burkina Faso libraries newsletter for June 2024Burkina Faso libraries newsletter for June 2024
Burkina Faso libraries newsletter for June 2024
Friends of African Village Libraries

A2-Faire-une-appreciation positive et/ou négative (A2)
A2-Faire-une-appreciation positive et/ou négative (A2)A2-Faire-une-appreciation positive et/ou négative (A2)
A2-Faire-une-appreciation positive et/ou négative (A2)
lebaobabbleu

La Révolution Bénédictine Casadéenne du Livradois-Forez: De Charlemagne à Fra...
La Révolution Bénédictine Casadéenne du Livradois-Forez: De Charlemagne à Fra...La Révolution Bénédictine Casadéenne du Livradois-Forez: De Charlemagne à Fra...
La Révolution Bénédictine Casadéenne du Livradois-Forez: De Charlemagne à Fra...
Editions La Dondaine

1eT Revolutions Empire Revolution Empire
1eT Revolutions Empire Revolution Empire1eT Revolutions Empire Revolution Empire
1eT Revolutions Empire Revolution Empire
NadineHG

[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf
[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf
[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf
mcevapi3

apprendre-a-programmer-avec-python-3.pdf
apprendre-a-programmer-avec-python-3.pdfapprendre-a-programmer-avec-python-3.pdf
apprendre-a-programmer-avec-python-3.pdf
kamouzou878

MARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptx
MARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptxMARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptx
MARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptx
Martin M Flynn

Microbiologie: le monde microbien et les techniques de mise en évidence.
Microbiologie: le monde microbien et les techniques de mise en évidence.Microbiologie: le monde microbien et les techniques de mise en évidence.
Microbiologie: le monde microbien et les techniques de mise en évidence.
MahouwetinJacquesGBO

Formation M2i - Attitude constructive : développer l'art de l'optimisme
Formation M2i - Attitude constructive : développer l'art de l'optimismeFormation M2i - Attitude constructive : développer l'art de l'optimisme
Formation M2i - Attitude constructive : développer l'art de l'optimisme
M2i Formation

A2-Critiques-gastronomiques activités critiques
A2-Critiques-gastronomiques activités critiquesA2-Critiques-gastronomiques activités critiques
A2-Critiques-gastronomiques activités critiques
lebaobabbleu


Dernier (13)

Manuel-5.-Elevage-de-poisson-chat-africain-Clarias-gariepinus-en-bacs-hors-so...
Manuel-5.-Elevage-de-poisson-chat-africain-Clarias-gariepinus-en-bacs-hors-so...Manuel-5.-Elevage-de-poisson-chat-africain-Clarias-gariepinus-en-bacs-hors-so...
Manuel-5.-Elevage-de-poisson-chat-africain-Clarias-gariepinus-en-bacs-hors-so...

Zineb Mekouar.pptx Écrivaine marocaine
Zineb Mekouar.pptx   Écrivaine  marocaineZineb Mekouar.pptx   Écrivaine  marocaine
Zineb Mekouar.pptx Écrivaine marocaine

MS-203 Microsoft 365 Messaging Study Guide to prepare the certification
MS-203 Microsoft 365 Messaging Study Guide to prepare the certificationMS-203 Microsoft 365 Messaging Study Guide to prepare the certification
MS-203 Microsoft 365 Messaging Study Guide to prepare the certification

Burkina Faso libraries newsletter for June 2024
Burkina Faso libraries newsletter for June 2024Burkina Faso libraries newsletter for June 2024
Burkina Faso libraries newsletter for June 2024

A2-Faire-une-appreciation positive et/ou négative (A2)
A2-Faire-une-appreciation positive et/ou négative (A2)A2-Faire-une-appreciation positive et/ou négative (A2)
A2-Faire-une-appreciation positive et/ou négative (A2)

La Révolution Bénédictine Casadéenne du Livradois-Forez: De Charlemagne à Fra...
La Révolution Bénédictine Casadéenne du Livradois-Forez: De Charlemagne à Fra...La Révolution Bénédictine Casadéenne du Livradois-Forez: De Charlemagne à Fra...
La Révolution Bénédictine Casadéenne du Livradois-Forez: De Charlemagne à Fra...

1eT Revolutions Empire Revolution Empire
1eT Revolutions Empire Revolution Empire1eT Revolutions Empire Revolution Empire
1eT Revolutions Empire Revolution Empire

[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf
[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf
[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf

apprendre-a-programmer-avec-python-3.pdf
apprendre-a-programmer-avec-python-3.pdfapprendre-a-programmer-avec-python-3.pdf
apprendre-a-programmer-avec-python-3.pdf

MARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptx
MARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptxMARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptx
MARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptx

Microbiologie: le monde microbien et les techniques de mise en évidence.
Microbiologie: le monde microbien et les techniques de mise en évidence.Microbiologie: le monde microbien et les techniques de mise en évidence.
Microbiologie: le monde microbien et les techniques de mise en évidence.

Formation M2i - Attitude constructive : développer l'art de l'optimisme
Formation M2i - Attitude constructive : développer l'art de l'optimismeFormation M2i - Attitude constructive : développer l'art de l'optimisme
Formation M2i - Attitude constructive : développer l'art de l'optimisme

A2-Critiques-gastronomiques activités critiques
A2-Critiques-gastronomiques activités critiquesA2-Critiques-gastronomiques activités critiques
A2-Critiques-gastronomiques activités critiques


Plasticitérecherche2015 2

  • 1. Adaptation des IHM Travaux de recherche Anne-Marie Dery - Année 2015 2016Parcours IHM Polytech’Nice Sophia
  • 2. Prérequis pour le cours • Connaitre les principes de l’IDM (cours de Mireille Blay) • Connaitre la définition de l’adaptation et du contexte d’usage • Connaître la notion d’arbre de tâches (cours de CEIHM) • Connaître la notion de composants • Connaitre la notion d’ontologies
  • 3. Rappel de l’Espace problème • Domaine de l’adaptation au contexte d’usage Env ironneme nt Pl ate-forme Ut ilisate ur Seuil de plasticité Domaine de plasticité C2 Contexte non couvert C1 Contexte couvert par l’IHM
  • 4. Adaptation pour qui et quand ? 2 cas  A la conception – faciliter la vie du développeur  Réutiliser un maximum pour chaque nouvelle cible  Diminuer le coût de développement  Prendre en compte l’usage (exemple Jeux vidéos -Shiva)  A l’exécution – faciliter la vie de l’utilisateur final  Faire migrer une application d’un support à un autre  Faire migrer des taches d’un support à un autre  Conserver les facilités l’usage et les habitudes tout en profitant des spécificités des supports
  • 5. Premières Approches à la conception XML XSL HTML VoiceML WML Au centre une description XMLisée basées sur des Traducteurs Un langage commun Une génération de code Des techniques de compilation Limites et Avantages ?
  • 6. Premières Approche à l’exécution • Problème traité : Migration totale • Exemple • SI la batterie du PC faiblit ALORS passer sur PDA SI condition ALORS action Action  Réaction Ecrire une machine à états Limites et Avantages ?
  • 7. Capture du contexte Identification Des solutions candidates Selection d’une solution candidate Détection de changement de contexte Identification du changement de contexte Exécution du prologue Execution de la reaction Execution de L’épilogue Cadre de référence : phase “exécution”
  • 8. • Identifier le problème = Quel est le besoin en plasticité • Conception et/ou exécution ? • Quels dispositifs visés ? • Quel(s) environnent(s) ? • Quel(s) utilisateur(s) ? • Etudier l’existant • Quelles sont les technologies adaptées ? • De quels travaux de recherche peut-on s’inspirer ? Proposer une solution • Solution partielle ou complète • Solution ad-hoc ou modèle Démarche
  • 9. Petit rappel : plasticité au travers d’un espace problème Work-space UI Design-Knowledge Reaction Context Multimodal Inter-modal Intra-modal User Platform Static Granularity Modality Adaptation type Context of use Learning Dynamic Environment Interactor
  • 10. Modèles de tâches Les modèles de tâches sont des descriptions logiques des activités à réaliser pour atteindre les objectifs des utilisateurs Utiles pour concevoir, analyser et évaluer les applications logicielles interactives Les modèles de tâches décrivent comment les activités peuvent être réalisées pour atteindre les objectifs des utilisateurs lors de l’interaction avec l’application considérée.
  • 11. Analyse et Modélisation de la tâche formalisme type HTA (Hierarchical Task Analysis) : Ordonnancement des tâches UAN (User Action Notation) CTT (ConcurTaskTrees) = HTA + opérateurs temporels + ajout d’annotations sur les tâches
  • 12. Arbre de tâches HTA : projeté
  • 14. Quand les chercheurs s’en mêlent… CAMELEON : le cadre de référence Projet ServFace : Travaux de Pise Travaux sur UsiXML : Valenciennes , Louvain, Grenoble Travaux Rainbow : Construction d’IHM par composition
  • 15. Où trouver les informations Equipe IIHM Laboratoire IMAG à Grenoble Gaelle Calvary & Joelle Coutaz http://iihm.imag.fr/publication/ Equipe RAINBOW Laboratoire I3S à Sophia Antipolis Michel Riveill & Philippe Renevier & Audrey Occello & Anne Marie Dery http://proton.unice.fr/biblio/displayReference.php?team=0&&export=teamHtml&&idKe yWord1=1 Laboratoire HIIS à l’université de Pise Fabio Paterno http://hiis.isti.cnr.it/publications.php Laboratoire CHI Université catholique de Louvain Jean Vanderdonckt http://uclouvain.academia.edu/JeanVanderdonckt/Papers Equipe IHM au Université de Valencienne Anas Hariri & Sophie Lepreux & Christophe Kolski http://www.univ-valenciennes.fr/LAMIH- intra/site/commun/_gestion/publis/recherche/resultat.php?id_perso=97&langue=lang_fr
  • 16. Un cadre de référence CAMELEON Cameleon Context Aware Modelling for Enabling and Leveraging Effective interaction http://giove.isti.cnr.it/projects/cameleon.html (IST R&D 2001-2004)
  • 17. Equipes et travaux en présence http://giove.isti.cnr.it/projects/cameleon.html • I.S.T.I (Pisa, Italy) • Université Catholique de Louvain (Louvain, Belgium) • Université Joseph Fourier (Grenoble, France) http://giove.isti.cnr.it/projects/cameleon/external_publications.html http://iihm.imag.fr/publication/C10a/ User Interface Plasticity: Model Driven Engineering to the Limit! http://iihm.imag.fr/publication/BDB+04a/ CAMELEON-RT: a Software Architecture Reference Model for Distributed, Migratable, and Plastic User Interfaces
  • 18. Phase de “conception” Config 1 Modèle Tâches et Concepts IHM concrète IHM finale IHM abstraite Modèle Tâches et Concepts Modèles archétypes Config 2 Concepts Tâches User Plate-forme Environment Evolution Transition IHM concrète IHM finale IHM abstraite Concepts Tâches User Plate-forme Environment Evolution Transition Domaine Concepts Tâches Contexte User Plate-forme Environment Adaptation Evolution Transition Modèles ontologiques ARTStudio D. Thevenin Réification, Factorisation, Traduction, Abstraction / Reconception, Crossing, Intervention Humaine Spécifier 1 fois -> N Interfaces  approche par modèles
  • 19. Modélisation de la configuration Domaine Concepts Tâches Contexte User Plate-forme Environment Adaptation Evolution Transition Modèles ontologiques Adaptation dynamique utilisateur contexte d’usage
  • 20. Modélisation de l’IHM Modèle Tâches et Concepts IHM concrète IHM finale IHM abstraite
  • 22. Exercice : Framework cameleon Model-Driven Architecture  Task & Concepts  Abstract UI  Concrete UI  Final UI  Task & Concepts  Abstract UI  Concrete UI  Final UI Source platform Target platform  Task & Concepts  Abstract UI  Concrete UI  Final UI  Task & Concepts  Abstract UI  Concrete UI  Final UI Source platform Target platformRéification, Traduction, Abstraction
  • 24. Phase de “conception” Config 1 Modèle Tâches et Concepts IHM concrète IHM finale IHM abstraite Modèle Tâches et Concepts Config 2 Concepts Tâches User Plate-forme Environment Evolution Transition IHM concrète IHM finale IHM abstraite Concepts Tâches User Plate-forme Environment Evolution Transition CONFIGURATION 1 CONFIGURATION 2
  • 25. Phase de “conception” Config 1 Modèle Tâches et Concepts IHM concrète IHM finale IHM abstraite Modèle Tâches et Concepts Config 2 Concepts Tâches User Plate-forme Environment Evolution Transition IHM concrète IHM finale IHM abstraite Concepts Tâches User Plate-forme Environment Evolution Transition CONFIGURATION 1 CONFIGURATION 2
  • 26. Phase de “conception” Config 1 Modèle Tâches et Concepts IHM concrète IHM finale IHM abstraite Modèle Tâches et Concepts Config 2 Concepts Tâches User Plate-forme Environment Evolution Transition IHM concrète IHM finale IHM abstraite Concepts Tâches User Plate-forme Environment Evolution Transition CONFIGURATION 1 CONFIGURATION 2
  • 27. Phase de “conception” Config 1 Modèle Tâches et Concepts IHM concrète IHM finale IHM abstraite Modèle Tâches et Concepts Modèles archétypes Config 2 Concepts Tâches User Plate-forme Environment Evolution Transition IHM concrète IHM finale IHM abstraite Concepts Tâches User Plate-forme Environment Evolution Transition Domaine Concepts Tâches Contexte User Plate-forme Environment Adaptation Evolution Transition Modèles ontologiques ARTStudio D. Thevenin Réification, Factorisation, Traduction, Abstraction / Reconception, Crossing, Intervention Humaine Spécifier 1 fois -> N Interfaces  approche par modèles
  • 28. SERVFACE SERVICE ANNOTATIONS FOR USER INTERFACE COMPOSITION PROJET EUROPÉEN http://giove.isti.cnr.it/Users/Fabio/
  • 29. Vue d’ensemble +Annotations de services avec des éléments d’interfaces +Composition de services +Génération de l’interface du service « composite » à partir des annotations +2 approches: +1ière approche : composition visuelle des services +2ième approche : composition dirigée par les tâches Equipe de Fabio Paterno : http://hiis.isti.cnr.it/publications.php
  • 31. 1ière approche: Composition Visuelle [Nestler et al., 2009] [Feldmann et al., 2009] End-User Programming
  • 32. 1ière approche: Composition Visuelle [Nestler et al., 2009] [Feldmann et al., 2009] Services (WSDL) Services Annotés Auto-génération d’annotations + Annotations par un “Expert” Génération de l’interface “abstraite” Transformations: 1) M2M 2) M2C Interface Finale Service Annotator Service Composer MARIA
  • 33. 2ième approche: Dirigée par les tâches [Feldmann et al., 2009] [Janeiro, 2009]
  • 34. 2ième approche: Dirigée par les tâches 8/15 [Feldmann et al., 2009] [Janeiro, 2009] Transformations: 1) M2M 2) M2C Interface Finale Services Génération d’annotations (IHM + tâches) + A partir des opérations du service + Une opération = une “tâche annotée” + Une “tâche annotée” = une tâche système Génération des tâches intéractives + Chaque tâche d’interaction = une fenêtre (par défaut) + Intervention du développeur : enlever les doublons Génération de l’interface “abstraite” MARIA
  • 36. Projet Européen UsiXML Définir, valider et standardiser un langage de description d'interfaces utilisateur (UIDL) pour améliorer la productivité, la réutilisabilité et l'accessibilité d'applications interactives Un langage pour tous les acteurs de la constructions d’IHM basé sur des niveaux d’expressivité et des outils différents USer Interface eXtensible Markup Language Le consortium 7 pays, 28 organisations : PME, grandes entreprises -Thalès France, Telefonica -, des universités et centres de recherche. www.usixml.org programme ITEA2
  • 37. UsiXML UsiXML USer Interface eXtensible Markup Language) XML pour applications interactives UsiXML pour des non développeurs : analystes, concepteurs, designers, ergonomes, chefs de projet, novices,... UsiXML : élément principal User Interface Description Language (UIDL), langage déclaratif décrivant les UI indépendament des caractéristiques physiques. www.usixml.org
  • 38. UsiXML •UsiXML indépendant device, plateforme et modalités •UsiXML abstraction des éléments de base : widgets, controls, containers, modalités, techniques d’interaction, .... •UsiXML reutilisation d’UI existantes dans un nouveau contexte par composition www.usixml.org
  • 40. Zoom sur les travaux à Valenciennes Sophie Lepreux 15 novembre 2013
  • 41. Post-doc au sein du laboratoire BCHI à Louvain-la-neuve dirigé par Jean Vanderdonckt •Composition d’interfaces utilisateurs (en résumé) • basée sur UsiXML = langage de description d’interface Utilisateur (UIDL) basé sur XML • Centrée sur la couche de l’interface concrète = spécifique à la modalité graphique • Sur la base d’opérateurs inspirés de la théorie des ensembles • Utilisant l’algèbre des arbres [Jagadish et al.] pour modéliser les opérateurs de composition • Développement et tests effectués « à la conception» : ComposiXML plug-in de GraphiXML outil de conception d’interface concrète
  • 42. Framework cameleon Model-Driven Architecture Source = < User, Platform, Environment > Target = < User, Platform, Environment >
  • 43. Framework cameleon Model-Driven Architecture  Task & Concepts  Abstract UI  Concrete UI  Final UI  Task & Concepts  Abstract UI  Concrete UI  Final UI Source platform Target platform  Task & Concepts  Abstract UI  Concrete UI  Final UI  Task & Concepts  Abstract UI  Concrete UI  Final UI Source platform Target platform textInput button button Window AIC facet=control AIC facet=control AIC facet=control AbstractIndividual Container textInput button button Window AIC facet=control AIC facet=control AIC facet=control AbstractIndividual Container Source = < User, Platform, Environment > Target = < User, Platform, Environment >
  • 44. UsiXML – Concrete User Interface <cuiModel id="FicheClient-cui_3" name="FicheClient-cui"> <window id="window_component_0" name="window_component_0" width="300" height="200"> <box id="box_1" name="box_1" type="vertical"> <outputText id="output_text_component_2" name="output_text_component_2« … <box id="box_2" name="box_1" type=« horizontal"> <outputText id="output_text_component_3" name="output_text_component_3« … > <inputText id="input_text_component_5" name="input_text_component_5" isVisible="true" isEnabled="true" textColor="#000000" maxLength="50" numberOfColumns="15" isEditable="true"/> <box> <box id="box_3" name="box_1" type=« horizontal"> <outputText id="output_text_component_4" name="output_text_component_4« … <inputText id="input_text_component_6" name="input_text_component_6" isVisible="true« … /> <box> <box id="box_4" name="box_1" type=« horizontal"> <button id="button_component_7" name="button_component_7"/> <button id="button_component_8" …/> <box> </box> </window> </cuiModel> Window (id=window, name=window, width="300" height="200") Box (type=« vertical ») Button (DefaultContent = Save) Button (DefaultContent=Close) Output (Default value =« customer form ») Box (type = horizontal)Box (type = horizontal) Output (…) Input (…) Box (type = horizontal) Output (…) Input (…) Window (id=window, name=window, width="300" height="200") Box (type=« vertical ») Button (DefaultContent = Save) Button (DefaultContent=Close) Output (Default value =« customer form ») Box (type = horizontal)Box (type = horizontal) Output (…) Input (…) Box (type = horizontal) Output (…) Input (…)
  • 48. L’opérateur « fusion » Fusion( , )= algorithm: The two trees T1 and T2 are merge at the %level R+1 to form the T3 window. IF (direction = vertical) Then Add box (vertical B’) %Modify the window size: T3.height = T1.height + T2.height T3.width = T1.width IF (direction = horizontal) Then Add box (horizontal B’). %Modify the window size: T3.height = T1.height T3.width = T1.width + T2.width Add T1(R+1) in box B’, Add T2(R+1) in box B’.
  • 49. ComposiXML • Développé par Benjamin Michotte (BCHI) intersection Unique Union Normal Union Fusion Difference (right) Difference (left) Equivalence set selection Cut or extract projection
  • 50. Composition au niveau AUI  Task & Concepts  Abstract UI  Concrete UI  Final UI  Task & Concepts  Abstract UI  Concrete UI  Final UI Source platform Target platform  Task & Concepts  Abstract UI  Concrete UI  Final UI  Task & Concepts  Abstract UI  Concrete UI  Final UI Source platform Target platform textInput button button Window AIC facet=control AIC facet=control AIC facet=control AbstractIndividual Container textInput button button Window AIC facet=control AIC facet=control AIC facet=control AbstractIndividual Container Source = < User, Platform, Environment > Target = < User, Platform, Environment > LEPREUX S., HARIRI M-A., ROUILLARD J., TABARY D., TARBY J-C., KOLSKI C. (2007) « Towards Multimodal User Interface Composition based on UsiXML and MBD principles ». Proc. of 12th International Conference on Human-Computer Interaction HCI International'2007, Beijing, 22-27 July 2007.
  • 51. Order a pizza AUI01: Choose a pizza Choose size Choose toppings Choose vegetable Choose meat AUI02: Give delivering address Give name Give phone Give address Choose quantity Composition au niveau AUI AUI Model AbstractContainer AUI0 AbstractContainer AUI03 AbstractContainer AUI02R2 AIC AIC AIC AIC AIC AIC AIC AIC = AbstractIndividualComponent The AUI model has been realized with IdealXML (www.usixml.org) <auimodel> <abstractContainer id="idaio00" name="Order a pizza"> <abstractContainer id="idaio01" name="idaio01"> <abstractIndividualComponent id="idaio02" name="Choose quantity"> </abstractIndividualComponent> <abstractIndividualComponent id="idaio03" name="Choose size"> </abstractIndividualComponent> … <abstractIndividualComponent id="idaio06" name="[Choose meat]"> </abstractIndividualComponent> </abstractContainer> <abstractContainer id="idaio07" name="idaio07"> <abstractIndividualComponent id="idaio08" name="Give name"> </abstractIndividualComponent> … </abstractContainer> </abstractContainer> </auimodel> Equivalence in tree representation
  • 52. Case study • The first existing application is ordering pizza. • the task “Choose a pizza” is multimodal (cf. CUI model and FUI (XHTML+VoiceXML)) • The task “Give delivering address” can not be multimodal (and does not exist). <outputText id="Ask_for_pizza_quantity" name="Ask_for_pizza_quantity" defaultContent="Quantity:"/> <inputText id="pizzaQuantity" name="quantity" defaultContent="1" voice_prompt="How many pizzas would you like?" voice_event_help="Say a number between one and twenty." voice_event_nomatch="Sorry I did not understand you." voice_event_noinput="You have to pronounce a quantity of pizza."/> <voice_quantity:grammar> <![CDATA[ #JSGF V1.0; grammar pizza_quantity; public <quantity> = 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 ; ]]> </voice_quantity:grammar> </inputText> <outputText id="Ask_for_pizza_size" name="Ask_for_pizza_size" defaultContent="Size:"/> <group voice_prompt="What size would you like?"> <radioButton id="radiobuttonSize1" name="radiobuttonSize" defaultContent="small" /> <radioButton id="radiobuttonSize2" name="radiobuttonSize" defaultContent="medium"/> <radioButton id="radiobuttonSize3" name="radiobuttonSize" defaultContent="large"/> <voice_quantity:grammar> <![CDATA[ #JSGF V1.0; grammar pizza_size; public <size> = small | medium | large ; ]]> </voice_quantity:grammar> </group> Order a pizza AUI01: Choose a pizza Choose size Choose toppings Choose vegetable Choose meat AUI02: Give delivering address Give name Give phone Give address Choose quantity CUI AUI FUI
  • 53. Case study • The second existing application is to order Chinese food. • the task “Choose Meal” is GUI (cf. CUI model and FUI (realized with GrafiXML) • The task “Give delivering address” exists. CUI AUI FUI <cuiModel id="ChineseFood-cui_12" name="ChineseFood-cui"> <window id="window_component_0" name="window_component_0" defaultContent="Chinese Food Order" width="263" height="491"> <gridBagBox id="grid_bag_box_1" name="grid_bag_box_1" gridHeight="24" gridWidth="13"> <outputText id="output_text_component_2" name="output_text_component_2" defaultContent="APPETIZER :"/> <checkBox id="checkbox_component_3" name="checkbox_component_3" defaultContent="Small Fried Shrimp"/> <checkBox id="checkbox_component_4" name="checkbox_component_4" defaultContent="Nicky's Egg Roll"/> <checkBox id="checkbox_component_5" name="checkbox_component_5" defaultContent="Fried Popcorn Shrimp"/> <outputText id="output_text_component_6" name="output_text_component_6" defaultContent="STARTER :" isVisible="true"/> <radioButton id="radiobutton_component_7" name="radiobutton_component_7" defaultContent="Seaweed Soup" isVisible="true"/> <radioButton id="radiobutton_component_9" name="radiobutton_component_9" defaultContent="Hot and Sour Soup"/> … <button id="button_component_22" name="button_component_22" defaultContent="Cancel" isVisible="true"/> <button id="button_component_23" name="button_component_23" defaultContent="Order" isVisible="true"/> </gridBagBox> </window> </cuiModel>
  • 54. Case study • Goals: • multimodal application allowing to order Chinese food or pizza, • reuse the “give delivering address” task from the Chinese food ordering applicationAUI AUI0: Order food AUI0’: Choose food AUI03: Choose meal AUI02: Give delivering address AUI01: Choose a pizza Give name Give phone Give address [Choose Appetizer] [Choose Starter] choose soup Choose rice Choose Quantity Choose Size Choose toppings [Choose Vegetable] [Choose Meat] FUI
  • 55. Composition au niveau des tâches  Task & Concepts  Abstract UI  Concrete UI  Final UI  Task & Concepts  Abstract UI  Concrete UI  Final UI Source platform Target platform  Task & Concepts  Abstract UI  Concrete UI  Final UI  Task & Concepts  Abstract UI  Concrete UI  Final UI Source platform Target platform textInput button button Window AIC facet=control AIC facet=control AIC facet=control AbstractIndividual Container textInput button button Window AIC facet=control AIC facet=control AIC facet=control AbstractIndividual Container Source = < User, Platform, Environment > Target = < User, Platform, Environment > LEWANDOWSKI A., LEPREUX S., BOURGUIN G. (2007). Tasks models merging for high-level component composition. J. Jacko (Ed.), Human-Computer Interaction, Part I, HCII 2007, Lecture Notes in Computer Science (LNCS) 4550, Springer-Verlag, pp. 1129-1138, juillet
  • 56. Composition au niveau des tâches • Travaux de Gregory Bourguin et Arnaud Lewandowski (Laboratoire d’informatique du littoral) et Jean-Claude Tarby (LIFL) : • Les arbres de tâches sont intégrés à chaque composant métier. • La composition de composant métier => composition d’arbres de tâches • => Toujours une notation avec structure arbres
  • 57. Composition au niveau des tâches • Illustration : • 2 composants chat et tableau blanc possédant des tâches « similaires ».
  • 58. Composition au niveau des tâches • Illustration suite : • Résultat de la composition (fusion).
  • 60. Projet ASPECT Composition de composants et de leurs IHMs 200 3
  • 61. Equipes et travaux en présence Equipe Rainbow Anne-Marie Pinna-Dery and Jérémy Fierstone. Component model and programming : a first step to manage Human Computer Interaction Adaptation. In Mobile HCI’03, volume LNCS 2795, pages 456–460, Udine, Italy, September 2003. L. Chittaro (Ed.), Springer Verlag.
  • 62. Problématique • Applications évolutives et adaptables • accessibles via un PDA, un portable ou une station • variabilité des fonctionnalités selon le contexte d'utilisation (mode dégradé, connecté ou déconnecté, dépendance des ressources…) • Applications construites à base de composants (composants métiers, composants d’IHM, composants services…)  S’appuyer sur les infrastructures systèmes (RMI, EJB, …)  Fournir une plate-forme à composants  Exemples : • Agenda collaboratif • Gestion commerciale (facturations, commandes, client, fournisseur)
  • 63. Composition de composants " Fusion de menus correspondants aux composants (1)
  • 64. Composition de composants " Fusion de menus correspondants aux composants (2)
  • 65. Proposition : modèle de composants et abstraction • La communication entre composants IHM et métier est exprimée par des interactions • Un langage abstrait de description structurelle des IHMs : SUNML dans la lignée de XForms, RIML,... (inspiré de UIML) • Composition de composants métiers par interactions • Règles de composition adaptées aux IHMs • Fusion de règles vérifiant la cohérence de la composition • Atelier de composition : Amusing Réutiliser des composants métiers Composer les IHMs des composants métiers Un modèle de composant + ISL + SUNML Un modèle de composants qui découple composant métier et composants d ’IHM. Spécification d ’ IHM indépendantes du support
  • 66. De l’IHM abstraite vers l’IHM concrète JFrame1 JPanel1 JLabel1 JField1 ... IHM concrète (Exécution) Projection FicheClient MainDialog LabelFieldNom FieldNom ... IHM abstraite (Exécution) HMI Dialog Field Field JFrame JPanel JTextFieldJLabel <sunml> <interface id="FicheClient"> <structure> <dialog id="MainDialog" sequence="true"> ... <field id="LabelFieldNom" mode="read"> <element type="String">Nom :</element> </field> <field id="FieldNom" mode="read-write"> <element type="String">Toto</element> </field> ... </dialog> </structure> </interface> </sunml> Fichier SUNML (Spécification) Réification durand Composant métier (Exécution) ? ? ?
  • 67. Exemple de Liste de Clients <sunml> <interface id="ListeClients"> <structure> <dialog id="MainDialog" sequence="true"> <list id="ListeClients" reference="FicheClient" select="Field[FieldNom]"/> </list> </structure> </interface> </sunml> Fichier SUNML (spécification) Exemple en Swing Composition Représentant – Client (1-n) : Liste de clients
  • 68. De l’IHM abstraite vers l’IHM concrète Séparation du composant d’IHM du composant métier Expression des communications possibles entre ces composants avec ISL Adaptation des composants suivant le contexte d’exécution durand FicheClient IHM concrète IHM abstraite Composant métier JFrame1 Légende Instance interaction Controleur
  • 69. Exercice : SUNML et ISL ?  Task & Concepts  Abstract UI  Concrete UI  Final UI  Task & Concepts  Abstract UI  Concrete UI  Final UI Source platform Target platform  Task & Concepts  Abstract UI  Concrete UI  Final UI  Task & Concepts  Abstract UI  Concrete UI  Final UI Source platform Target platform
  • 70. Equipe RAINBOW I3S Construction d’applications adaptables par composition
  • 71. Un modèle inspiré d’Arche pour les services Proposer un modèle d’architecture pour un service interactif N services fonctionnels et leurs interactions utilisateurs : comment fusionner le tout ? Services Fonctionnel Services D’interaction AdaptorAdaptor Dialogue
  • 72. Quid des assemblages Comment fusionner 2 services respectant l’architecture? Composition d’arches ? Assemblage des services fonctionnels Quid des dialogues ? Expression et fusion Quid des IHM? Expression et fusion
  • 73. Travaux de références pour le domaine utilisateur Travaux composants (Fractal, SOA, Noah, WCOMP MODEL) Gestion de la dynamique de l’application (apparition et disparition de composants et de services) Expression des assemblages (orchestration, règles isl, langages d’aspects…) Sureté des assemblages Travaux sur l’IDM Modèles et transformation de modèles Fusion de modèles Travaux en IHMs Plasticité des interfaces Expression de modèles pour l’IHM (taches, dialogues…)
  • 74. Nos spécificités Etre centré sur le dialogue : relation « fonctionnel et IHM » Déterminer le bon modèle de dialogue et avoir une architecture N-Arches Etre indépendant plateforme : s’appuyer sur un modèle Etre indépendant dispositifs : s’appuyer sur les modèles d’IHM pour la plasticité Faire collaborer des modèles et pouvoir les changer Assurer la dynamique de l’application : assembler à tous les niveaux Déduire au maximum les assemblages Trouver le bon niveau d’IHM abstrait
  • 75. Adapter l’interface à l’évolution du système déduction Assemblage de services (Orchestrations, fusion d’aspects, composants hiérarchiques) Assemblage d’IHMs (Utilisation d’IHMs abstraites, Puis projection sur devices) Intervention Si conflits S’adresse au développeur
  • 76. Adapter l’interface aux besoins utilisateurs 2 utilisateurs : le développeur ou l’utilisateur final Choix des services organisation de l’IHM Choix des devices Dialogue Device Device IS Service Marks Service IS Service WebCal Service IS Service WebCal Service
  • 78. MPI Points communs aux adaptations visées Conception Exécution Noyau Fonctionnel IHM Evolution Noyau Fonctionnel Apparition, disparition de services Nouvelles Utilisations Préférences, Contexte d’utilisation … Adaptation Adaptation M IHM Un langage abstrait orienté composition : SUNML Un composant d’IHM : représentation fractal Un modèle de dialogue et un modèle de plateforme Une collaboration entre les modèles
