1

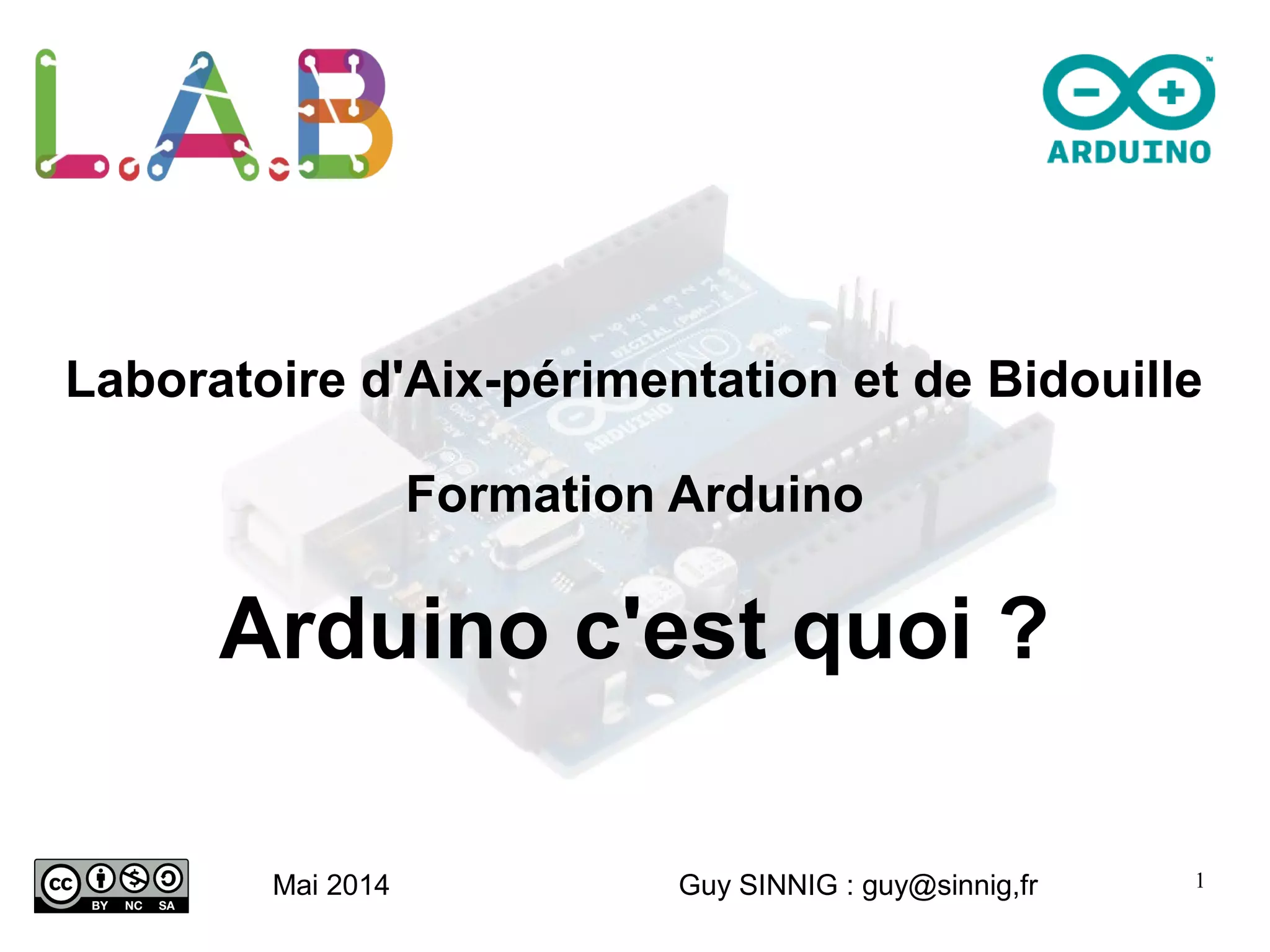

Laboratoire d'Aix-périmentation et de Bidouille
Formation Arduino
Arduino c'est quoi ?
Mai 2014 Guy SINNIG : guy@sinnig,fr
2

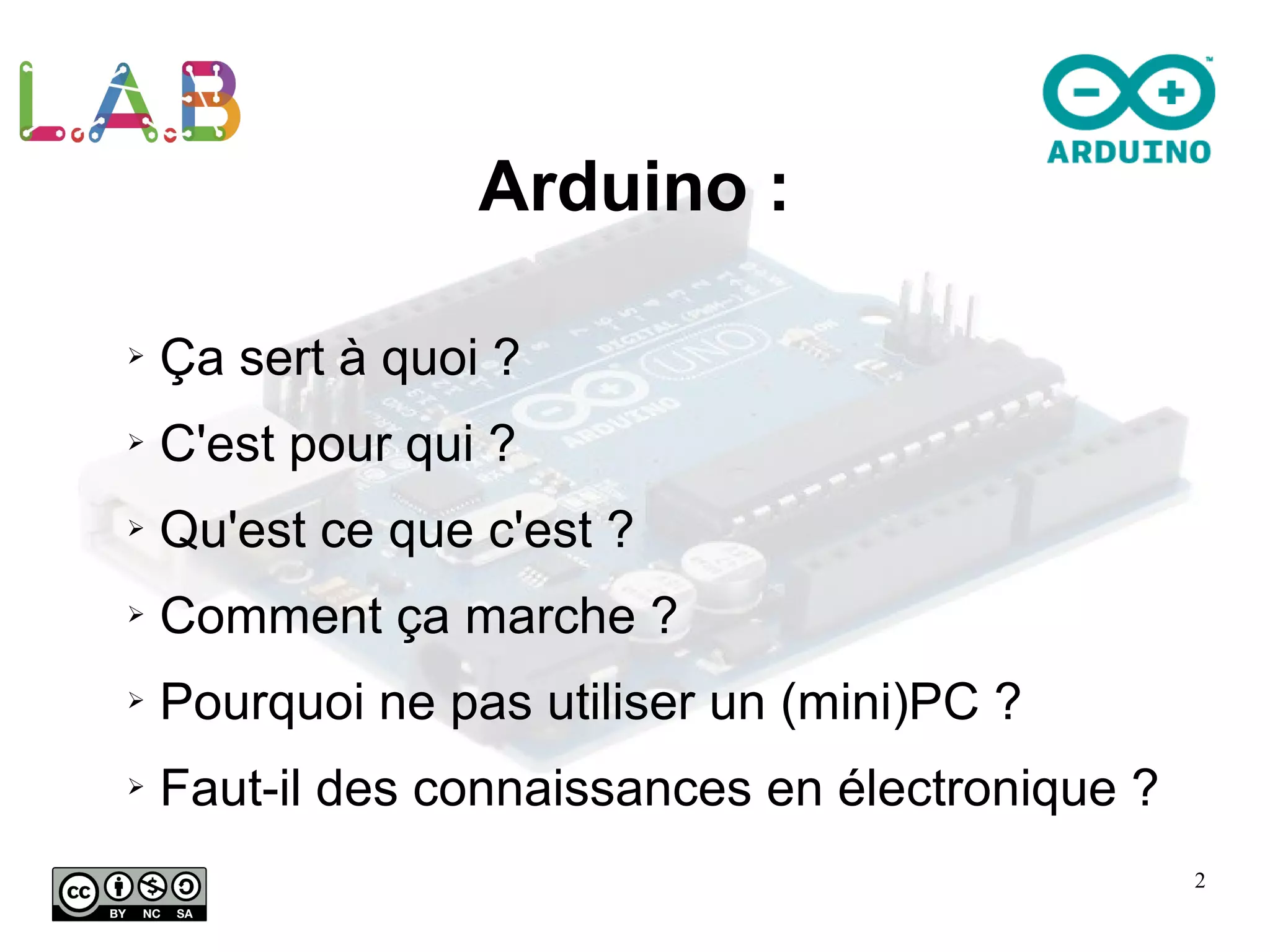

➢ Ça sert à quoi ?
➢ C'est pour qui ?
➢ Qu'est ce que c'est ?
➢ Comment ça marche ?
➢ Pourquoi ne pas utiliser un (mini)PC ?
➢ Faut-il des connaissances en électronique ?
Arduino :
3
Interagir avec le monde réel
Arduino :
ça sert à quoi ?
Système
Arduino
Températures
Humidité
Présence
Distance
Pression
Position
Luminosité
...
Moteurs
Servos
Pompes
Verins
Electrovannes
Résistances chauffantes
Eclairages
...
4
➢ Le projet « Arduino » a été initié par un groupe
d'enseignants et d'étudiants d'une école de
design italienne en 2004 – 2005.
➢ Les utilisateurs d'Arduino sont :
➢ des « bidouilleurs » dont beaucoup ont des
connaissances très limitées en électronique ;
➢ des artistes qui ont besoin d'animer leurs œuvres ou
de créer des interactions avec elles ;
➢ des étudiants et des élèves (y compris de collèges) ;
➢ ...
Arduino :
c'est pour qui ?
5
➢ Une plate-forme de développement et de
prototypage Open Source.
➢ Cartes à base d'un µcontrôleur ATMEL avec port USB
➢ Shields avec des fonctions diverses qui s'enfichent sur la
carte de base :
➢ relais, commande de moteurs, lecteur µSD, ...
➢ Ethernet, WIFI, GSM, GPS, …
➢ afficheurs LCD, Écran TFT, ...
➢ IDE (Environnement de Développement Intégré) multi OS :
➢ édition du programme
➢ compilation du programme
➢ transfert du programme dans la mémoire flash du µcontrôleur via le
port USB
Arduino :
qu'est ce que c'est ?
6
➢ Diverses Cartes Arduino (µcontrôleurs)
Arduino :
qu'est ce que c'est ?
Mega : 5,33 x 10,16 cm
Nano : 1,85 x 4,32 cm
Esplora : 6,1 x 16,51 cm
Uno  : 5,33 x 6,86 cm
Lilypad : Ø 5 cm
7
➢ Divers Shields Arduino
Arduino :
qu'est ce que c'est ?
Commande moteurs
Relais
WIFI
GSM
Ethernet
LCD
8
➢ Carte Arduino + Shields
Arduino :
qu'est ce que c'est ?
9
Un IDE
(Environnement de
Développement Intégré)
multi OS
qui permet d'éditer le
programme sur PC
Arduino :
qu'est ce que c'est ?
10
Le composant
principal de la carte
Arduino est un
Microcontrôleur
Arduino :
comment ça marche ?
Unité arithmétique et logique
Mémoires
E/S
Ports
série
11
➢ Langage proche du C.
➢ Programme structuré :
➢ une section « setup » 1 seule exécution après RàZ ;
➢ une section « loop » exécutée indéfiniment en boucle.
➢ De très nombreuses librairies logicielles
disponibles.
Arduino :
comment ça marche ?
Programmation
Setup
Loop
12
01011101100
PC
USB
Arduino :
comment ça marche ?
int LED = 12 ;
void setup() {
pinMode(LED, OUTPUT) ;
}
void loop() {
digitalWrite(LED, LOW) ;
delay(500) ;
digitalWrite(LED, HIGH) ;
delay(500) ;
}
13
➢ Plus grande proximité avec la couche matérielle.
➢ Modularité avec les divers Shields.
➢ Pas d'OS => mieux adapté à la gestion du temps réel.
➢ Prix :
➢ Arduino Uno ~ 20€
➢ 5,33 x 6,86 cm - 14 E/S dig. (6 S PWM) + 6 E analog.
➢ Flash : 16k (BL=2k) - RAM : 1k - E²PROM : 0,5k
➢ Arduino Mega ~ 30€
➢ 5,33 x 10,16 cm - 54 E/S dig. (14 S PWM) + 16 E analog.
➢ Flash : 128k (BL=4k) - RAM : 8k - E²PROM : 4k
➢ Arduino Nano ~15€
➢ 1,85 x 4,32 cm - 14 E/S dig. (6 S PWM) + 8 E analog.
➢ Flash : 16k (BL=2k) - RAM : 1k -E²PROM : 0,5k
Arduino :
pourquoi ne pas utiliser un mini
PC (type raspberry pi) ?
14
➢ Pas ou peu si on utilise des cartes et des
modules tout faits.
➢ La communauté francophone est très active sur
le forum. => entraide, tutoriels, exemples de
réalisations, ...
➢ Il faut des connaissances en électronique si on
veut optimiser ou faire du sur-mesure.
Arduino : faut-il des
connaissances en électronique ?
