Récupération de l’eau CARTON et AHMAD HANAFIAH

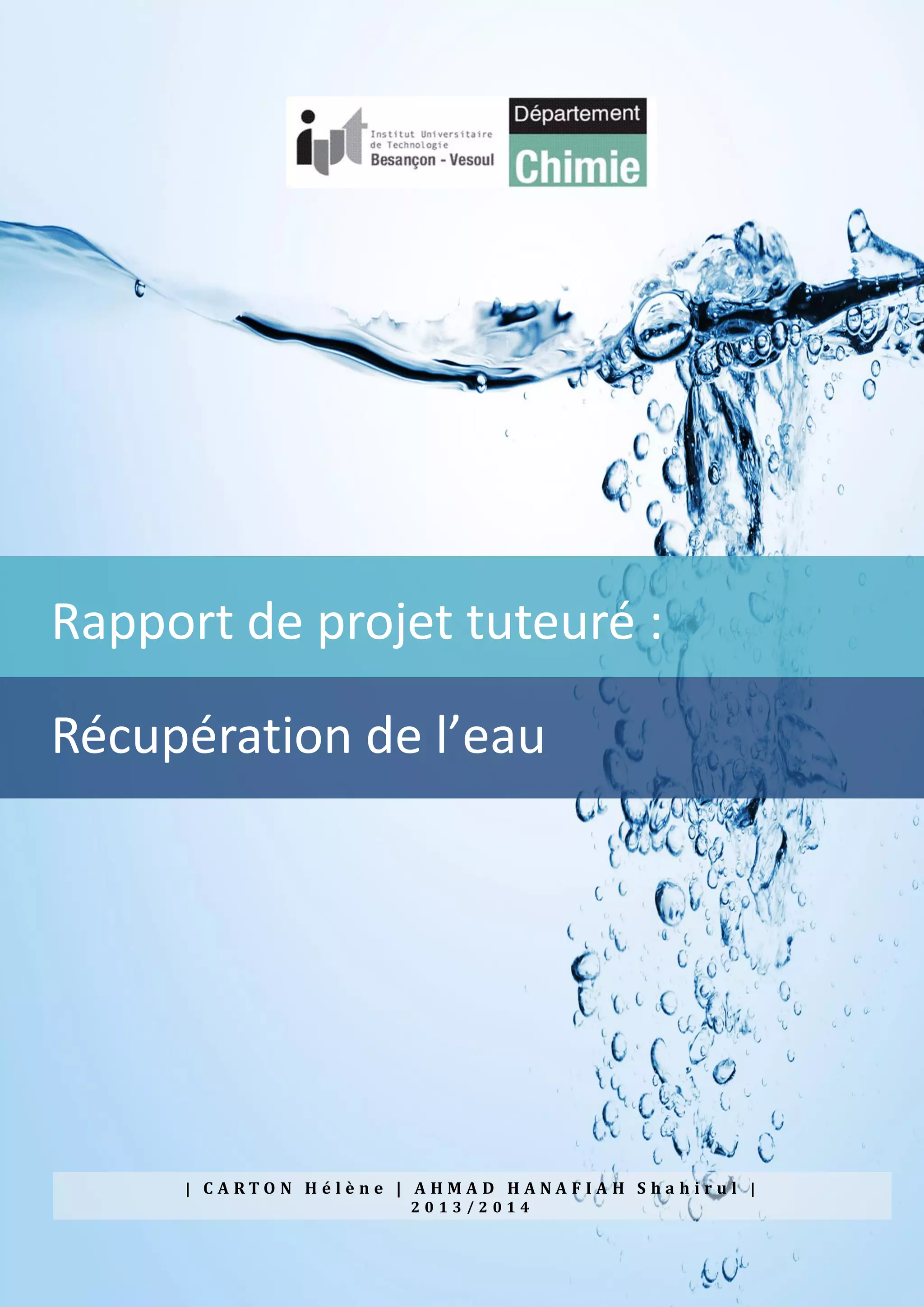

Rapport de projet tuteuré :
Récupération de l’eau
| C A R T O N H é l è n e | A H M A D H A N A F I A H S h a h i r u l |
2 0 1 3 / 2 0 1 4
Récupération de l’eau CARTON et AHMAD HANAFIAH
SOMMAIRE
I. INTRODUCTION 2
II. SOLUTIONS 3
SOLUTION 1: MISE EN PLACE DE DEBITMETRES 3
SOLUTION 2 : REUTILISATION DE L’EAU DE PLUIE 4
SOLUTION 3 : COMMUNICATION AUPRES DES GENS 11
III. CONCLUSION 14
IV. BIBLIOGRAPHIE 15
V. ANNEXE 16
LISTE DE FABRICANTS : POUR LA SOLUTION 2 : « REUTILISATION DE L’EAU DE PLUIE » 16
PHOTOGRAPHIE DU POSTER : POUR LA SOLUTION 3 : « COMMUNICATION AUPRES DES GENS » 17
ETIQUETTES DU DEMI-GRAND : POUR LA SOLUTION 3 : « COMMUNICATION AUPRES DES GENS » 18
Récupération de l’eau CARTON et AMAD HANAFIAH
2
I. INTRODUCTION
L’institut universitaire de technologie (IUT) consomme en moyenne 4 200 m3, par an pour
un coût de 10 000€. Le département chimie est l’un des sites qui consomme le plus, c’est pour cela
qu’il est intéressant d’agir sur la consommation d’eau, afin d’agir sur un point vue économique
mais surtout sur un point de vue écologique. En effet l’eau utilisée pour nos expériences est
rejetée directement à l’égout, alors qu’elle est propre vu qu’on s’en sert juste pour les réfrigérants.
L’objectif de notre projet tutoré est d’essayer de trouver des solutions liées à la
consommation de l’eau, afin de réduire celle-ci. Pour cela on a d’abord identifié les sites qui
consomment le plus d’eau au semestre 3, afin de trouver des solutions possibles lors du semestre
4. C’est pour cela qu’on s’est intéressé au demi-grand et aux laboratoires de chimie organique
pour les mesures effectuées au semestre 3 mais on a essayé de trouver des solutions de façons
générales pour le semestre 4.
Les mesures réalisées au semestre 3 nous permis de trouver que l’IUT Chimie consomme
environ 2 559,26 m3,
avec les travaux pratiques de chimie organique et génie chimie, par an, soit
environ 61 % de la consommation de l’IUT ; ce qui est énorme. C’est pour cela qui était important
de trouver des solutions efficaces, afin de réduire cette consommation.
C’est ainsi que dans cette deuxième partie du projet on part à la recherche de solutions ef-
ficaces, afin de réduire notre consommation d’eau. Cependant nos recherches resteront que de
façons théoriques puisque nous n’avons pas le temps et les moyens pour l’instant de les mettre en
pratiques.
Récupération de l’eau CARTON et AMAD HANAFIAH
3
II. SOLUTIONS
Solution 1: Mise en place de débitmètres
Cette première solution répond au problème remarqué lors de notre étude de cas au
semestre 3, sur le TP « l’évaporateur à double effet ». On avait constaté que quel que soit la
position de la vanne n ° 32, on avait presque les mêmes débits d’eau de sortie des réfrigérants et
par la même occasion les mêmes températures de refroidissement à la sortie de ces réfrigérants.
C’est pour cela qu’on a pensé à mettre des débitmètres à la sortie des vannes des réfrigérants afin
de réduire la consommation d’eau au demi-grand. D’où cette petite étude de prix ci-dessous :
Débitmètre Prix Spécification Site
Débitmètre LZB-
15s
18,54
EUR
 Matériau : Verre,
acier inoxydable,
plastique
 Poids : 119g
Gamme : 100 à
1000 L/H
http://www.sourcingmap.fr/style-
tube-gris-l39eau-claire-mesure-
debit-debitmetre-p-137184.html
Débitmètre Prix unitaire Quantité Prix total
Débitmètre LZB-15s 18,54€ 10 185,50€
Remarque : On a choisi ce débitmètre, car c’est celui qui reste le plus efficace pour faire passer de
l’eau et a plus petit prix.
La mise en place de débitmètres permettra de réguler le débit d’eau au niveau des sorties
d’eau, ce qui permettra de diminuer notre consommation d’eau. Après cette mise en place on
pourra faire des tests afin de mettre en place des débits efficaces lors des TP : à partir d’une étude
thermique on pourra voir quel débit imposer pour chaque TP, tout en vérifiant que ce débit garde
de bonne condition thermique à la sortie des réfrigérants.
Récupération de l’eau CARTON et AMAD HANAFIAH
4
Solution 2 : Réutilisation de l’eau de pluie
a) Principe :
Cependant cette première solution réduira qu’un tout petit peu cette consommation d’eau
et qu’au demi-grand, c’est pour cela qu’on a pensé à notre deuxième solution : à réutiliser l’eau de
pluie. Ainsi l’eau de pluie permettrait d’alimenter les toilettes de l’IUT et l’eau des réfrigérants
pour le demi-grand, ce qui permettrait d’économiser la consommation d’eau.
Schéma d’installation : pour une habitation.
Récupération de l’eau CARTON et AMAD HANAFIAH
5
Schéma du principe de fonctionnement :
Récupération de l’eau CARTON et AMAD HANAFIAH
6
Remarque : On pourrait réaliser cette installation du côté du bâtiment du demi-grand, puisqu’il y a
suffisamment de place ou entre les bâtiments des laboratoires et celui des cours. Ainsi on pourrait
alimenter le demi-grand et les bâtiments des TP.
Principe : L’utilisation d’eau de pluie s’effectue dans des conditions bien précises dans les
bâtiments : il faut de bonnes conditions d’installation, d’entretien et de surveillance des
équipements pour la récupération et l’utilisation. C’est pour cela qu’il y a certaines règles à
respecter :
Remarque : quelques précisions supplémentaires sur ce principe avec des images de certains
détails pour :
- l’installation de grilles anti-moustiques et d’une crapaudine en haut de chaque descente
de chaque descente de gouttière acheminant l’eau vers le stockage.
Récupération de l’eau CARTON et AMAD HANAFIAH
7
Photo de grilles anti-moustiques : Photo crapaudine :
- le dispositif pour filtrer les feuilles provenant du toit et d’une crépine sur le boyau d’aspira-
tion à laquelle est maintenu entre deux eaux, à l’aide d’un flotteur, pour éviter le prélèvement des
sédiments accumulés au fond du réservoir (voir schéma ci-dessous qui fait référence au point 4 du
principe de la récupération eau).
Remarque : sur quelque point auquel on doit se pencher :
- il est interdit de raccorder le réseau d’eau de pluie récupérée au réseau d’eau destinée à la
consommation humaine (les deux réseaux doivent être bien distinguables et une disconnexion
physique entre les deux réseaux (type surverse), afin d’éviter toute rétro contamination, dans le
cas où l’eau potable est utilisée en appoint du système de récupération d’eau).
Photo de réseau type surverse :
Récupération de l’eau CARTON et AMAD HANAFIAH
8
- l’installation d’un compteur d’eau relié à la cuve de récupération d’eau de pluie obligatoire.
- Un accès facile aux réservoirs, une étanchéité vérifiable en tout temps, un accès sécurisé
aux réservoirs, une filtration inférieure ou égale à 1 mm placée en amont de la cuve et une plaque
de signalisation posée à proximité de tout robinet de soutirage d’eau de pluie (la plaque comporte
la mention « eau non potable » et un pictogramme explicite).
Photo d’un pictogramme et de la plaque :
- Pendant l’été, il y a risque de prolifération de bactéries dans l’eau contenue dans la cuve :
on aura alors la présence d’algues qui bouchera et encrassera les tuyaux de canalisation, c’est
pour cela qu’il faut aussi prévoir un système de traitement des eaux en aval de notre système de
récupération d’eau de pluie (afin d’enlever le plus d’impuretés). La solution pour traiter cette eau
serait d’inclure un traitement UV afin d’éliminer les microorganismes et un filtre très fin pour les
particules fines (ces dernières peuvent être traitées à l’aide d’un filtre au charbon actif ou par os-
mose inversée.
Récupération de l’eau CARTON et AMAD HANAFIAH
9
b) Economie :
Cette partie permet de voir la quantité d’eau qu’on pourra économiser mais aussi comparer
cette économie par rapport à des projets concrets de récupération d’eau chez l’habitant. Pour cela
on a besoin de calculer la quantité d’eau récupérable au demi-grand, à partir de l’équation ci-
dessous et la connaissance quelques petits paramètres :
Or ici on a un toit plat au demi-grand, c’est pour cela qu’on prendra un coefficient de perte
de 0,60. De plus on estime, d’après les relevés des précipitations annuelles de Besançon, une pré-
cipitation de 1 186,9 mm et on a une superficie de 396 m2
(soit 18m*22m).
Par le calcul, on a obtient une quantité de 282 007,44 L/an (soit 282 m3
/an) d’eau de pluie
récupérable.
Tableau : Relevé de la précipitation annuel à Besançon
Exemple de prix économisé sur la facture :
Remarque : On a estimé, lors du semestre 4, une consommation d’environ 2 559,26 m3
, avec les
travaux pratiques de chimie organique et génie chimie, par an, à l’IUT Chimie. Donc si on prend
comme hypothèse que notre système de récupération d’eau de pluie représente environ 1/3 de la
facture d’eau, on aura une économie d’environ 853 m3
par an. De plus le prix moyen du mètre
cube d’eau à Besançon est de 2,42€/m3
, on aura alors une économie de 2 064,26 €/an.
Récupération de l’eau CARTON et AMAD HANAFIAH
10
Remarque : Après avoir calculé la quantité d’eau de pluie récupérable, on peut calculer le volume
de la cuve à acheter :
Le volume de la cuve serait ici d’environ 16 m3
(V = 282 007,44*3/52 = 16 269,66 L).
Exemple : Avec une maison classique :
Remarque : Le coût d’un système de récupération d’eau de pluie avec cuve enterrée est de l’ordre
de 4 000 à 6 000 €TTC pour une installation complète (pose et main-d’œuvre incluses), chez
l’habitant. C’est pour cela que si on veut réaliser ce projet on aura besoin d’aides et de subven-
tions.
Bilan : Cette solution de récupération d’eau est très avantageuse puis que d’après nos estimations,
on pourrait récupérer 282 m3
/an d’eau de pluie et réaliser une économie de 2 064,26 €/an. On
constate également que pour une installation complète chez l’habitant cela lui revient entre 4 000
à 6 000 €TTC pour une cuve d’environ 6 m3
: notre installation reviendrait alors vers les 13 333
€TTC (prix = 16 m3
*5 000€ /6 m3
= 13 333 €). Certes c’est un grand investissement mais il serait
rentabilisé d’ici 6 ans et demi (temps = 13 333€*1 an/2064,44€ =6,46 ans), c’est pour cela qui se-
rait intéressant de mettre au point ce projet et trouver des subventions.
Récupération de l’eau CARTON et AMAD HANAFIAH
11
Solution 3 : Communication auprès des gens
But : Cette troisième solution consiste à réaliser une prévention auprès des étudiants. Cette solu-
tion est importante, puisque les étudiants sont les premiers à consommer l’eau en tant
qu’étudiants mais aussi en tant que futurs chimistes, c’est pourquoi si on veut diminuer notre con-
sommation d’eau il est important de leur montrer qu’il faut limiter le gaspillage de l’eau.
Moyen : Cette prévention s’est déroulée en deux temps : tout d’abord lors des portes ouvertes de
l’IUT de Besançon, puis à l’aide de petites fiches au demi-grand sur la consommation d’eau pour
chaque TP.
Première étape : Avant les portes ouvertes on a réalisé un poster de format A0, pour montrer aux
gens notre travail sur notre projet tutoré : notre poster se composait en deux parties, la première
partie montre la partie mesure (comment on a mesuré nos débits et la consommation d’eau con-
sommée au demi-grand et aux laboratoires de chimie organique) ; la seconde partie dévoile les
solutions envisagées.
Lors des portes ouvertes on a pu interagir avec les visiteurs sur notre projet : cela nous permis de
voir directement avec les gens et de leur montrer que les chimistes pensent aussi à
l’environnement.
Photographie du poster réalisé :
Deuxième étape : Elle consiste à montrer aux étudiants sur chaque TP au demi-grand la quantité
d’eau qu’ils consomment sur chaque TP en fonction du temps qu’ils manipulent : pour cela on a
réalisé des étiquettes pour chaque TP qu’on placera aux endroits qui correspond ; par exemple on
en a mis un au-dessus de chaque lavabo au demi-grand, afin de faire réaliser aux étudiants qu’ils
doivent diminuer le débit d’eau pour la vaisselle : on aura ainsi une diminution de la quantité d’eau
consommé.
Récupération de l’eau CARTON et AMAD HANAFIAH
12
Photographies d’étiquettes réalisées :
Tp d’osmose inverse:
Tp de rectification propanol/méthanol:
Récupération de l’eau CARTON et AMAD HANAFIAH
13
Tp Solvay:
Vaisselle :
Récupération de l’eau CARTON et AMAD HANAFIAH
14
III. CONCLUSION
Nos solutions pour diminuer la consommation d’eau se décomposent en trois solutions :
dont la mise en place de débitmètre et la réutilisation d’eau sont des solutions à l’état de projet
(solution hypothétique) contrairement à notre dernière solution sur la communication auprès des
gens qui a été réalisé en deux étapes : lors des portes ouvertes et lorsque chaque étudiant va en tp
de génie chimique. Même si ces dernières et premières solutions restent simples, elles en demeu-
rent pas moins importantes.
On avait constaté à la fin du semestre 3 que l’IUT Chimie consomme environ 2 559,26 m3,
avec les travaux pratiques de chimie organique et génie chimie, par an, soit environ 61 % de la con-
sommation de l’IUT et c’est énorme. C’est pour cela qu’on a pensé à notre deuxième solution qui
est une solution assez radicale et onéreuse mais efficace et rentable à long terme, puisqu’on réa-
lise une économie de 2 064,26 €/an, au bout de 6 ans et demi, en récupérant 282 m3
/an d’eau de
pluie. Mais pour voir notre solution mise en place il faut encore trouver de l’aide et des subven-
tions et la validation de notre projet auprès de l’administration et l’accord de la mairie.
Récupération de l’eau CARTON et AMAD HANAFIAH
15
IV. BIBLIOGRAPHIE
Sites :
http://www.sourcingmap.fr/style-tube-gris-l39eau-claire-mesure-debit-debitmetre-p-137184.html
Ce site nous donne un lien direct pour acheter le débitmètre choisi ainsi que des informations
concernant celui-ci.
http://www.ekopolis.fr/search/luceneapi_node/RECUPERATION%20DE%20L%27EAU%20DE%20PL
UIE?type[ressource]=ressource
http://www.ekopolis.fr/ressources/fiche-pratique-la-recuperation-de-leau-de-pluie
C’est deux sites ci-dessus nous ont permis de récolter des informations concernant la deuxième
solution : « La récupération de l’eau » et son impact économique.
http://www.ecohabitation.com/guide/fiches/systeme-recuperation-eau-pluie-4-traitement
Ce site nous explique du début jusqu’à la fin la récupération et le traitement des eaux de pluie et
de façon plus schématique et explicit.
Récupération de l’eau CARTON et AMAD HANAFIAH
16
V. ANNEXE
Liste de fabricants : pour la solution 2 : « Réutilisation de l’eau de pluie »
Récupération de l’eau CARTON et AMAD HANAFIAH
17
Photographie du poster : pour la solution 3 : « Communication auprès des gens »
Récupération de l’eau CARTON et AMAD HANAFIAH
18
Etiquettes du demi-grand : pour la solution 3 : « Communication auprès des gens »
Récupération de l’eau CARTON et AMAD HANAFIAH
19

Contenu connexe

Tendances

Greenbass, régulation de l aération séquencée des boues activées
Greenbass, régulation de l aération séquencée des boues activéesGreenbass, régulation de l aération séquencée des boues activées
Greenbass, régulation de l aération séquencée des boues activées
Degrémont

Adduction eau formation ufae
Adduction eau formation ufaeAdduction eau formation ufae
Adduction eau formation ufae
Abdoul Fatré Kienou

Cours hydraulique aep pour btp v1
Cours hydraulique aep pour btp v1Cours hydraulique aep pour btp v1
Cours hydraulique aep pour btp v1
yacine iskounen

Bases irrigation danjou
Bases irrigation danjouBases irrigation danjou
Bases irrigation danjou
hafidha souidi

2 dimensionnement des-r_seaux_d_assainissement
2 dimensionnement des-r_seaux_d_assainissement2 dimensionnement des-r_seaux_d_assainissement
2 dimensionnement des-r_seaux_d_assainissement
Youssef Assou

Alimentation en-eau-potable-aep -
Alimentation en-eau-potable-aep -Alimentation en-eau-potable-aep -
Alimentation en-eau-potable-aep -
amirachouieb

Etude d'actualisation, de supervision et contrôle d'exécution du barrage de B...
Etude d'actualisation, de supervision et contrôle d'exécution du barrage de B...Etude d'actualisation, de supervision et contrôle d'exécution du barrage de B...
Etude d'actualisation, de supervision et contrôle d'exécution du barrage de B...
Roland Yonaba

Exploitation réseau d'assainissement
Exploitation réseau d'assainissementExploitation réseau d'assainissement
Exploitation réseau d'assainissement
BENYOUCEF Slimane

2ie cours d_approvisionnement_en_eau_potable_zoungrana_2003
2ie cours d_approvisionnement_en_eau_potable_zoungrana_20032ie cours d_approvisionnement_en_eau_potable_zoungrana_2003
2ie cours d_approvisionnement_en_eau_potable_zoungrana_2003
khaledH

Conception d'une station d'epuration
Conception d'une station d'epurationConception d'une station d'epuration
Conception d'une station d'epuration
chanel86

Irrigation par tuyau_poreux_enterre
Irrigation par tuyau_poreux_enterreIrrigation par tuyau_poreux_enterre
Irrigation par tuyau_poreux_enterre
hydroponie57

La situation en Belgique
La situation en BelgiqueLa situation en Belgique
La situation en Belgique
idealconnaissances

différents types de traitement des eaux usées ( ishedd)
différents types de traitement des eaux usées ( ishedd)différents types de traitement des eaux usées ( ishedd)
différents types de traitement des eaux usées ( ishedd)
Baldwin Davies

Alimentation en eau potable1
Alimentation en eau potable1Alimentation en eau potable1
Alimentation en eau potable1
Hiba Architecte

F smethodes dimensionnement8
F smethodes dimensionnement8F smethodes dimensionnement8
F smethodes dimensionnement8
Frantzo Pierre

Eau de-pluie-habitat-2011 sa 1.0 ok
Eau de-pluie-habitat-2011 sa 1.0 okEau de-pluie-habitat-2011 sa 1.0 ok
Eau de-pluie-habitat-2011 sa 1.0 ok
Saraha import-export

Assainissement 02
Assainissement 02Assainissement 02
Assainissement 02
Sami Sahli

Deisa - TRAITEMENT DES EAUX
Deisa - TRAITEMENT DES EAUXDeisa - TRAITEMENT DES EAUX
Deisa - TRAITEMENT DES EAUX
DeisaIngenieria

Conception d'une fosse septique
Conception d'une fosse septiqueConception d'une fosse septique
Conception d'une fosse septique
Lalouani Bounab


Tendances (20)

Greenbass, régulation de l aération séquencée des boues activées
Greenbass, régulation de l aération séquencée des boues activéesGreenbass, régulation de l aération séquencée des boues activées
Greenbass, régulation de l aération séquencée des boues activées

D5
D5D5
D5

Adduction eau formation ufae
Adduction eau formation ufaeAdduction eau formation ufae
Adduction eau formation ufae

Cours hydraulique aep pour btp v1
Cours hydraulique aep pour btp v1Cours hydraulique aep pour btp v1
Cours hydraulique aep pour btp v1

Bases irrigation danjou
Bases irrigation danjouBases irrigation danjou
Bases irrigation danjou

2 dimensionnement des-r_seaux_d_assainissement
2 dimensionnement des-r_seaux_d_assainissement2 dimensionnement des-r_seaux_d_assainissement
2 dimensionnement des-r_seaux_d_assainissement

Alimentation en-eau-potable-aep -
Alimentation en-eau-potable-aep -Alimentation en-eau-potable-aep -
Alimentation en-eau-potable-aep -

Etude d'actualisation, de supervision et contrôle d'exécution du barrage de B...
Etude d'actualisation, de supervision et contrôle d'exécution du barrage de B...Etude d'actualisation, de supervision et contrôle d'exécution du barrage de B...
Etude d'actualisation, de supervision et contrôle d'exécution du barrage de B...

Exploitation réseau d'assainissement
Exploitation réseau d'assainissementExploitation réseau d'assainissement
Exploitation réseau d'assainissement

2ie cours d_approvisionnement_en_eau_potable_zoungrana_2003
2ie cours d_approvisionnement_en_eau_potable_zoungrana_20032ie cours d_approvisionnement_en_eau_potable_zoungrana_2003
2ie cours d_approvisionnement_en_eau_potable_zoungrana_2003

Conception d'une station d'epuration
Conception d'une station d'epurationConception d'une station d'epuration
Conception d'une station d'epuration

Irrigation par tuyau_poreux_enterre
Irrigation par tuyau_poreux_enterreIrrigation par tuyau_poreux_enterre
Irrigation par tuyau_poreux_enterre

La situation en Belgique
La situation en BelgiqueLa situation en Belgique
La situation en Belgique

différents types de traitement des eaux usées ( ishedd)
différents types de traitement des eaux usées ( ishedd)différents types de traitement des eaux usées ( ishedd)
différents types de traitement des eaux usées ( ishedd)

Alimentation en eau potable1
Alimentation en eau potable1Alimentation en eau potable1
Alimentation en eau potable1

F smethodes dimensionnement8
F smethodes dimensionnement8F smethodes dimensionnement8
F smethodes dimensionnement8

Eau de-pluie-habitat-2011 sa 1.0 ok
Eau de-pluie-habitat-2011 sa 1.0 okEau de-pluie-habitat-2011 sa 1.0 ok
Eau de-pluie-habitat-2011 sa 1.0 ok

Assainissement 02
Assainissement 02Assainissement 02
Assainissement 02

Deisa - TRAITEMENT DES EAUX
Deisa - TRAITEMENT DES EAUXDeisa - TRAITEMENT DES EAUX
Deisa - TRAITEMENT DES EAUX

Conception d'une fosse septique
Conception d'une fosse septiqueConception d'une fosse septique
Conception d'une fosse septique


En vedette

Rapport du colloque (Ouvroir de la Communication et de l'Innovation
Rapport du colloque (Ouvroir de la Communication et de l'InnovationRapport du colloque (Ouvroir de la Communication et de l'Innovation
Rapport du colloque (Ouvroir de la Communication et de l'Innovation
Thibault TSIMI

Debitmetre electromagnetique flomid fx
Debitmetre electromagnetique flomid fxDebitmetre electromagnetique flomid fx
Debitmetre electromagnetique flomid fx
Europages2

Rapport projet - Agence de communication NEO
Rapport projet - Agence de communication NEORapport projet - Agence de communication NEO
Rapport projet - Agence de communication NEO
Raphaëlle Sleurs

Rapport débimetre massqiue
Rapport débimetre massqiueRapport débimetre massqiue
Rapport débimetre massqiue
LABAKOUM BADR-EDDINE

Actualisation de site WEB : Outils : JOOMLA!
Actualisation de site WEB : Outils : JOOMLA! Actualisation de site WEB : Outils : JOOMLA!
Actualisation de site WEB : Outils : JOOMLA!
Arnold Stellio

Dossier de présentation du projet de communication "Offrez-vous un joueur pou...
Dossier de présentation du projet de communication "Offrez-vous un joueur pou...Dossier de présentation du projet de communication "Offrez-vous un joueur pou...
Dossier de présentation du projet de communication "Offrez-vous un joueur pou...
mektoub64

Rapport Projet De Fin D'étude Développent d'une application web avec Symfony2
Rapport Projet De Fin D'étude Développent d'une application web avec Symfony2Rapport Projet De Fin D'étude Développent d'une application web avec Symfony2
Rapport Projet De Fin D'étude Développent d'une application web avec Symfony2
Sofien Benrhouma


En vedette (7)

Rapport du colloque (Ouvroir de la Communication et de l'Innovation
Rapport du colloque (Ouvroir de la Communication et de l'InnovationRapport du colloque (Ouvroir de la Communication et de l'Innovation
Rapport du colloque (Ouvroir de la Communication et de l'Innovation

Debitmetre electromagnetique flomid fx
Debitmetre electromagnetique flomid fxDebitmetre electromagnetique flomid fx
Debitmetre electromagnetique flomid fx

Rapport projet - Agence de communication NEO
Rapport projet - Agence de communication NEORapport projet - Agence de communication NEO
Rapport projet - Agence de communication NEO

Rapport débimetre massqiue
Rapport débimetre massqiueRapport débimetre massqiue
Rapport débimetre massqiue

Actualisation de site WEB : Outils : JOOMLA!
Actualisation de site WEB : Outils : JOOMLA! Actualisation de site WEB : Outils : JOOMLA!
Actualisation de site WEB : Outils : JOOMLA!

Dossier de présentation du projet de communication "Offrez-vous un joueur pou...
Dossier de présentation du projet de communication "Offrez-vous un joueur pou...Dossier de présentation du projet de communication "Offrez-vous un joueur pou...
Dossier de présentation du projet de communication "Offrez-vous un joueur pou...

Rapport Projet De Fin D'étude Développent d'une application web avec Symfony2
Rapport Projet De Fin D'étude Développent d'une application web avec Symfony2Rapport Projet De Fin D'étude Développent d'une application web avec Symfony2
Rapport Projet De Fin D'étude Développent d'une application web avec Symfony2


Similaire à Rapport SOLUTION

Optimiser la récupération des eaux de pluie.
Optimiser la récupération des eaux de pluie.Optimiser la récupération des eaux de pluie.
Optimiser la récupération des eaux de pluie.
Cédric FONTAINE

Transporteurs routiers - récupérez les eaux de pluie
Transporteurs routiers  - récupérez les eaux de pluieTransporteurs routiers  - récupérez les eaux de pluie
Transporteurs routiers - récupérez les eaux de pluie
Cédric FONTAINE

Transporteurs routiers - laver vos camions à l'eau de pluie même en période d...
Transporteurs routiers - laver vos camions à l'eau de pluie même en période d...Transporteurs routiers - laver vos camions à l'eau de pluie même en période d...
Transporteurs routiers - laver vos camions à l'eau de pluie même en période d...
Cédric FONTAINE

Présentation intermédiaire 23mai2011
Présentation intermédiaire 23mai2011Présentation intermédiaire 23mai2011
Présentation intermédiaire 23mai2011
cherichou

La piscine éco responsable
La piscine éco responsableLa piscine éco responsable
La piscine éco responsable
Pierre Durand

Récupération eau de pluie By Hopineo
Récupération eau de pluie By HopineoRécupération eau de pluie By Hopineo
Récupération eau de pluie By Hopineo
Hopineo

La réduction de l’empreinte hydrique des entreprises | LIEGE CREATIVE, 08.03....
La réduction de l’empreinte hydrique des entreprises | LIEGE CREATIVE, 08.03....La réduction de l’empreinte hydrique des entreprises | LIEGE CREATIVE, 08.03....
La réduction de l’empreinte hydrique des entreprises | LIEGE CREATIVE, 08.03....
LIEGE CREATIVE

CHAPITRE V= le traitement des eaux usées par Lagunage.pptx
CHAPITRE V= le traitement des eaux usées par Lagunage.pptxCHAPITRE V= le traitement des eaux usées par Lagunage.pptx
CHAPITRE V= le traitement des eaux usées par Lagunage.pptx
AdjaAtaBa

6 cas d'usage IoT pour réconcilier performance et environnement
6 cas d'usage IoT  pour réconcilier performance et environnement6 cas d'usage IoT  pour réconcilier performance et environnement
6 cas d'usage IoT pour réconcilier performance et environnement
Francois Hamon

Chauffe-eau solaire, attention à la surchauffe
Chauffe-eau solaire, attention à la surchauffeChauffe-eau solaire, attention à la surchauffe
Chauffe-eau solaire, attention à la surchauffe
Antonino Lagana

Utilisation durable de l’eau dans l’industrie agro-alimentaire - 3 octobre 2023
Utilisation durable de l’eau dans l’industrie agro-alimentaire - 3 octobre 2023Utilisation durable de l’eau dans l’industrie agro-alimentaire - 3 octobre 2023
Utilisation durable de l’eau dans l’industrie agro-alimentaire - 3 octobre 2023
Cluster H2O

Taxation, analyses... FAISONS LE POINT À TOUS LES NIV' "EAUX" !
Taxation, analyses... FAISONS LE POINT À TOUS LES NIV' "EAUX" !Taxation, analyses... FAISONS LE POINT À TOUS LES NIV' "EAUX" !
Taxation, analyses... FAISONS LE POINT À TOUS LES NIV' "EAUX" !
CCI du Luxembourg belge

Présentation projet BIOVALSAN aux 16e Assises de l'Energie, Bordeaux 28-01-2015
Présentation projet BIOVALSAN aux 16e Assises de l'Energie, Bordeaux 28-01-2015Présentation projet BIOVALSAN aux 16e Assises de l'Energie, Bordeaux 28-01-2015
Présentation projet BIOVALSAN aux 16e Assises de l'Energie, Bordeaux 28-01-2015
Olaf LUTHER

Darwin transition écolo - Bilan d'étape juin2014
Darwin transition écolo - Bilan d'étape juin2014Darwin transition écolo - Bilan d'étape juin2014
Darwin transition écolo - Bilan d'étape juin2014
DARWINBDX

La circularite de l'eau en industrie et dans les Zones d'Activite Economique ...
La circularite de l'eau en industrie et dans les Zones d'Activite Economique ...La circularite de l'eau en industrie et dans les Zones d'Activite Economique ...
La circularite de l'eau en industrie et dans les Zones d'Activite Economique ...
Cluster TWEED

Water From Air
Water From AirWater From Air
Water From Air
Christina Parmionova

projet de traitement des eaux usées.Note de calculs.pdf
projet de traitement des eaux usées.Note de calculs.pdfprojet de traitement des eaux usées.Note de calculs.pdf
projet de traitement des eaux usées.Note de calculs.pdf
sofyannsofyann

20141149154 azud riego_subterraneo_fr
20141149154 azud riego_subterraneo_fr20141149154 azud riego_subterraneo_fr
20141149154 azud riego_subterraneo_fr
mehdi rougaii


Similaire à Rapport SOLUTION (20)

Optimiser la récupération des eaux de pluie.
Optimiser la récupération des eaux de pluie.Optimiser la récupération des eaux de pluie.
Optimiser la récupération des eaux de pluie.

Transporteurs routiers - récupérez les eaux de pluie
Transporteurs routiers  - récupérez les eaux de pluieTransporteurs routiers  - récupérez les eaux de pluie
Transporteurs routiers - récupérez les eaux de pluie

Transporteurs routiers - laver vos camions à l'eau de pluie même en période d...
Transporteurs routiers - laver vos camions à l'eau de pluie même en période d...Transporteurs routiers - laver vos camions à l'eau de pluie même en période d...
Transporteurs routiers - laver vos camions à l'eau de pluie même en période d...

Présentation intermédiaire 23mai2011
Présentation intermédiaire 23mai2011Présentation intermédiaire 23mai2011
Présentation intermédiaire 23mai2011

La piscine éco responsable
La piscine éco responsableLa piscine éco responsable
La piscine éco responsable

Récupération eau de pluie By Hopineo
Récupération eau de pluie By HopineoRécupération eau de pluie By Hopineo
Récupération eau de pluie By Hopineo

La réduction de l’empreinte hydrique des entreprises | LIEGE CREATIVE, 08.03....
La réduction de l’empreinte hydrique des entreprises | LIEGE CREATIVE, 08.03....La réduction de l’empreinte hydrique des entreprises | LIEGE CREATIVE, 08.03....
La réduction de l’empreinte hydrique des entreprises | LIEGE CREATIVE, 08.03....

CHAPITRE V= le traitement des eaux usées par Lagunage.pptx
CHAPITRE V= le traitement des eaux usées par Lagunage.pptxCHAPITRE V= le traitement des eaux usées par Lagunage.pptx
CHAPITRE V= le traitement des eaux usées par Lagunage.pptx

6 cas d'usage IoT pour réconcilier performance et environnement
6 cas d'usage IoT  pour réconcilier performance et environnement6 cas d'usage IoT  pour réconcilier performance et environnement
6 cas d'usage IoT pour réconcilier performance et environnement

Chauffe-eau solaire, attention à la surchauffe
Chauffe-eau solaire, attention à la surchauffeChauffe-eau solaire, attention à la surchauffe
Chauffe-eau solaire, attention à la surchauffe

Utilisation durable de l’eau dans l’industrie agro-alimentaire - 3 octobre 2023
Utilisation durable de l’eau dans l’industrie agro-alimentaire - 3 octobre 2023Utilisation durable de l’eau dans l’industrie agro-alimentaire - 3 octobre 2023
Utilisation durable de l’eau dans l’industrie agro-alimentaire - 3 octobre 2023

Taxation, analyses... FAISONS LE POINT À TOUS LES NIV' "EAUX" !
Taxation, analyses... FAISONS LE POINT À TOUS LES NIV' "EAUX" !Taxation, analyses... FAISONS LE POINT À TOUS LES NIV' "EAUX" !
Taxation, analyses... FAISONS LE POINT À TOUS LES NIV' "EAUX" !

Présentation projet BIOVALSAN aux 16e Assises de l'Energie, Bordeaux 28-01-2015
Présentation projet BIOVALSAN aux 16e Assises de l'Energie, Bordeaux 28-01-2015Présentation projet BIOVALSAN aux 16e Assises de l'Energie, Bordeaux 28-01-2015
Présentation projet BIOVALSAN aux 16e Assises de l'Energie, Bordeaux 28-01-2015

Darwin transition écolo - Bilan d'étape juin2014
Darwin transition écolo - Bilan d'étape juin2014Darwin transition écolo - Bilan d'étape juin2014
Darwin transition écolo - Bilan d'étape juin2014

La circularite de l'eau en industrie et dans les Zones d'Activite Economique ...
La circularite de l'eau en industrie et dans les Zones d'Activite Economique ...La circularite de l'eau en industrie et dans les Zones d'Activite Economique ...
La circularite de l'eau en industrie et dans les Zones d'Activite Economique ...

Water From Air
Water From AirWater From Air
Water From Air

Assainissement
AssainissementAssainissement
Assainissement

projet de traitement des eaux usées.Note de calculs.pdf
projet de traitement des eaux usées.Note de calculs.pdfprojet de traitement des eaux usées.Note de calculs.pdf
projet de traitement des eaux usées.Note de calculs.pdf

Clean sfax les resources deaux
Clean sfax les resources deauxClean sfax les resources deaux
Clean sfax les resources deaux

20141149154 azud riego_subterraneo_fr
20141149154 azud riego_subterraneo_fr20141149154 azud riego_subterraneo_fr
20141149154 azud riego_subterraneo_fr


Rapport SOLUTION

  • 1. Récupération de l’eau CARTON et AHMAD HANAFIAH Rapport de projet tuteuré : Récupération de l’eau | C A R T O N H é l è n e | A H M A D H A N A F I A H S h a h i r u l | 2 0 1 3 / 2 0 1 4
  • 2. Récupération de l’eau CARTON et AHMAD HANAFIAH SOMMAIRE I. INTRODUCTION 2 II. SOLUTIONS 3 SOLUTION 1: MISE EN PLACE DE DEBITMETRES 3 SOLUTION 2 : REUTILISATION DE L’EAU DE PLUIE 4 SOLUTION 3 : COMMUNICATION AUPRES DES GENS 11 III. CONCLUSION 14 IV. BIBLIOGRAPHIE 15 V. ANNEXE 16 LISTE DE FABRICANTS : POUR LA SOLUTION 2 : « REUTILISATION DE L’EAU DE PLUIE » 16 PHOTOGRAPHIE DU POSTER : POUR LA SOLUTION 3 : « COMMUNICATION AUPRES DES GENS » 17 ETIQUETTES DU DEMI-GRAND : POUR LA SOLUTION 3 : « COMMUNICATION AUPRES DES GENS » 18
  • 3. Récupération de l’eau CARTON et AMAD HANAFIAH 2 I. INTRODUCTION L’institut universitaire de technologie (IUT) consomme en moyenne 4 200 m3, par an pour un coût de 10 000€. Le département chimie est l’un des sites qui consomme le plus, c’est pour cela qu’il est intéressant d’agir sur la consommation d’eau, afin d’agir sur un point vue économique mais surtout sur un point de vue écologique. En effet l’eau utilisée pour nos expériences est rejetée directement à l’égout, alors qu’elle est propre vu qu’on s’en sert juste pour les réfrigérants. L’objectif de notre projet tutoré est d’essayer de trouver des solutions liées à la consommation de l’eau, afin de réduire celle-ci. Pour cela on a d’abord identifié les sites qui consomment le plus d’eau au semestre 3, afin de trouver des solutions possibles lors du semestre 4. C’est pour cela qu’on s’est intéressé au demi-grand et aux laboratoires de chimie organique pour les mesures effectuées au semestre 3 mais on a essayé de trouver des solutions de façons générales pour le semestre 4. Les mesures réalisées au semestre 3 nous permis de trouver que l’IUT Chimie consomme environ 2 559,26 m3, avec les travaux pratiques de chimie organique et génie chimie, par an, soit environ 61 % de la consommation de l’IUT ; ce qui est énorme. C’est pour cela qui était important de trouver des solutions efficaces, afin de réduire cette consommation. C’est ainsi que dans cette deuxième partie du projet on part à la recherche de solutions ef- ficaces, afin de réduire notre consommation d’eau. Cependant nos recherches resteront que de façons théoriques puisque nous n’avons pas le temps et les moyens pour l’instant de les mettre en pratiques.
  • 4. Récupération de l’eau CARTON et AMAD HANAFIAH 3 II. SOLUTIONS Solution 1: Mise en place de débitmètres Cette première solution répond au problème remarqué lors de notre étude de cas au semestre 3, sur le TP « l’évaporateur à double effet ». On avait constaté que quel que soit la position de la vanne n ° 32, on avait presque les mêmes débits d’eau de sortie des réfrigérants et par la même occasion les mêmes températures de refroidissement à la sortie de ces réfrigérants. C’est pour cela qu’on a pensé à mettre des débitmètres à la sortie des vannes des réfrigérants afin de réduire la consommation d’eau au demi-grand. D’où cette petite étude de prix ci-dessous : Débitmètre Prix Spécification Site Débitmètre LZB- 15s 18,54 EUR  Matériau : Verre, acier inoxydable, plastique  Poids : 119g Gamme : 100 à 1000 L/H http://www.sourcingmap.fr/style- tube-gris-l39eau-claire-mesure- debit-debitmetre-p-137184.html Débitmètre Prix unitaire Quantité Prix total Débitmètre LZB-15s 18,54€ 10 185,50€ Remarque : On a choisi ce débitmètre, car c’est celui qui reste le plus efficace pour faire passer de l’eau et a plus petit prix. La mise en place de débitmètres permettra de réguler le débit d’eau au niveau des sorties d’eau, ce qui permettra de diminuer notre consommation d’eau. Après cette mise en place on pourra faire des tests afin de mettre en place des débits efficaces lors des TP : à partir d’une étude thermique on pourra voir quel débit imposer pour chaque TP, tout en vérifiant que ce débit garde de bonne condition thermique à la sortie des réfrigérants.
  • 5. Récupération de l’eau CARTON et AMAD HANAFIAH 4 Solution 2 : Réutilisation de l’eau de pluie a) Principe : Cependant cette première solution réduira qu’un tout petit peu cette consommation d’eau et qu’au demi-grand, c’est pour cela qu’on a pensé à notre deuxième solution : à réutiliser l’eau de pluie. Ainsi l’eau de pluie permettrait d’alimenter les toilettes de l’IUT et l’eau des réfrigérants pour le demi-grand, ce qui permettrait d’économiser la consommation d’eau. Schéma d’installation : pour une habitation.
  • 6. Récupération de l’eau CARTON et AMAD HANAFIAH 5 Schéma du principe de fonctionnement :
  • 7. Récupération de l’eau CARTON et AMAD HANAFIAH 6 Remarque : On pourrait réaliser cette installation du côté du bâtiment du demi-grand, puisqu’il y a suffisamment de place ou entre les bâtiments des laboratoires et celui des cours. Ainsi on pourrait alimenter le demi-grand et les bâtiments des TP. Principe : L’utilisation d’eau de pluie s’effectue dans des conditions bien précises dans les bâtiments : il faut de bonnes conditions d’installation, d’entretien et de surveillance des équipements pour la récupération et l’utilisation. C’est pour cela qu’il y a certaines règles à respecter : Remarque : quelques précisions supplémentaires sur ce principe avec des images de certains détails pour : - l’installation de grilles anti-moustiques et d’une crapaudine en haut de chaque descente de chaque descente de gouttière acheminant l’eau vers le stockage.
  • 8. Récupération de l’eau CARTON et AMAD HANAFIAH 7 Photo de grilles anti-moustiques : Photo crapaudine : - le dispositif pour filtrer les feuilles provenant du toit et d’une crépine sur le boyau d’aspira- tion à laquelle est maintenu entre deux eaux, à l’aide d’un flotteur, pour éviter le prélèvement des sédiments accumulés au fond du réservoir (voir schéma ci-dessous qui fait référence au point 4 du principe de la récupération eau). Remarque : sur quelque point auquel on doit se pencher : - il est interdit de raccorder le réseau d’eau de pluie récupérée au réseau d’eau destinée à la consommation humaine (les deux réseaux doivent être bien distinguables et une disconnexion physique entre les deux réseaux (type surverse), afin d’éviter toute rétro contamination, dans le cas où l’eau potable est utilisée en appoint du système de récupération d’eau). Photo de réseau type surverse :
  • 9. Récupération de l’eau CARTON et AMAD HANAFIAH 8 - l’installation d’un compteur d’eau relié à la cuve de récupération d’eau de pluie obligatoire. - Un accès facile aux réservoirs, une étanchéité vérifiable en tout temps, un accès sécurisé aux réservoirs, une filtration inférieure ou égale à 1 mm placée en amont de la cuve et une plaque de signalisation posée à proximité de tout robinet de soutirage d’eau de pluie (la plaque comporte la mention « eau non potable » et un pictogramme explicite). Photo d’un pictogramme et de la plaque : - Pendant l’été, il y a risque de prolifération de bactéries dans l’eau contenue dans la cuve : on aura alors la présence d’algues qui bouchera et encrassera les tuyaux de canalisation, c’est pour cela qu’il faut aussi prévoir un système de traitement des eaux en aval de notre système de récupération d’eau de pluie (afin d’enlever le plus d’impuretés). La solution pour traiter cette eau serait d’inclure un traitement UV afin d’éliminer les microorganismes et un filtre très fin pour les particules fines (ces dernières peuvent être traitées à l’aide d’un filtre au charbon actif ou par os- mose inversée.
  • 10. Récupération de l’eau CARTON et AMAD HANAFIAH 9 b) Economie : Cette partie permet de voir la quantité d’eau qu’on pourra économiser mais aussi comparer cette économie par rapport à des projets concrets de récupération d’eau chez l’habitant. Pour cela on a besoin de calculer la quantité d’eau récupérable au demi-grand, à partir de l’équation ci- dessous et la connaissance quelques petits paramètres : Or ici on a un toit plat au demi-grand, c’est pour cela qu’on prendra un coefficient de perte de 0,60. De plus on estime, d’après les relevés des précipitations annuelles de Besançon, une pré- cipitation de 1 186,9 mm et on a une superficie de 396 m2 (soit 18m*22m). Par le calcul, on a obtient une quantité de 282 007,44 L/an (soit 282 m3 /an) d’eau de pluie récupérable. Tableau : Relevé de la précipitation annuel à Besançon Exemple de prix économisé sur la facture : Remarque : On a estimé, lors du semestre 4, une consommation d’environ 2 559,26 m3 , avec les travaux pratiques de chimie organique et génie chimie, par an, à l’IUT Chimie. Donc si on prend comme hypothèse que notre système de récupération d’eau de pluie représente environ 1/3 de la facture d’eau, on aura une économie d’environ 853 m3 par an. De plus le prix moyen du mètre cube d’eau à Besançon est de 2,42€/m3 , on aura alors une économie de 2 064,26 €/an.
  • 11. Récupération de l’eau CARTON et AMAD HANAFIAH 10 Remarque : Après avoir calculé la quantité d’eau de pluie récupérable, on peut calculer le volume de la cuve à acheter : Le volume de la cuve serait ici d’environ 16 m3 (V = 282 007,44*3/52 = 16 269,66 L). Exemple : Avec une maison classique : Remarque : Le coût d’un système de récupération d’eau de pluie avec cuve enterrée est de l’ordre de 4 000 à 6 000 €TTC pour une installation complète (pose et main-d’œuvre incluses), chez l’habitant. C’est pour cela que si on veut réaliser ce projet on aura besoin d’aides et de subven- tions. Bilan : Cette solution de récupération d’eau est très avantageuse puis que d’après nos estimations, on pourrait récupérer 282 m3 /an d’eau de pluie et réaliser une économie de 2 064,26 €/an. On constate également que pour une installation complète chez l’habitant cela lui revient entre 4 000 à 6 000 €TTC pour une cuve d’environ 6 m3 : notre installation reviendrait alors vers les 13 333 €TTC (prix = 16 m3 *5 000€ /6 m3 = 13 333 €). Certes c’est un grand investissement mais il serait rentabilisé d’ici 6 ans et demi (temps = 13 333€*1 an/2064,44€ =6,46 ans), c’est pour cela qui se- rait intéressant de mettre au point ce projet et trouver des subventions.
  • 12. Récupération de l’eau CARTON et AMAD HANAFIAH 11 Solution 3 : Communication auprès des gens But : Cette troisième solution consiste à réaliser une prévention auprès des étudiants. Cette solu- tion est importante, puisque les étudiants sont les premiers à consommer l’eau en tant qu’étudiants mais aussi en tant que futurs chimistes, c’est pourquoi si on veut diminuer notre con- sommation d’eau il est important de leur montrer qu’il faut limiter le gaspillage de l’eau. Moyen : Cette prévention s’est déroulée en deux temps : tout d’abord lors des portes ouvertes de l’IUT de Besançon, puis à l’aide de petites fiches au demi-grand sur la consommation d’eau pour chaque TP. Première étape : Avant les portes ouvertes on a réalisé un poster de format A0, pour montrer aux gens notre travail sur notre projet tutoré : notre poster se composait en deux parties, la première partie montre la partie mesure (comment on a mesuré nos débits et la consommation d’eau con- sommée au demi-grand et aux laboratoires de chimie organique) ; la seconde partie dévoile les solutions envisagées. Lors des portes ouvertes on a pu interagir avec les visiteurs sur notre projet : cela nous permis de voir directement avec les gens et de leur montrer que les chimistes pensent aussi à l’environnement. Photographie du poster réalisé : Deuxième étape : Elle consiste à montrer aux étudiants sur chaque TP au demi-grand la quantité d’eau qu’ils consomment sur chaque TP en fonction du temps qu’ils manipulent : pour cela on a réalisé des étiquettes pour chaque TP qu’on placera aux endroits qui correspond ; par exemple on en a mis un au-dessus de chaque lavabo au demi-grand, afin de faire réaliser aux étudiants qu’ils doivent diminuer le débit d’eau pour la vaisselle : on aura ainsi une diminution de la quantité d’eau consommé.
  • 13. Récupération de l’eau CARTON et AMAD HANAFIAH 12 Photographies d’étiquettes réalisées : Tp d’osmose inverse: Tp de rectification propanol/méthanol:
  • 14. Récupération de l’eau CARTON et AMAD HANAFIAH 13 Tp Solvay: Vaisselle :
  • 15. Récupération de l’eau CARTON et AMAD HANAFIAH 14 III. CONCLUSION Nos solutions pour diminuer la consommation d’eau se décomposent en trois solutions : dont la mise en place de débitmètre et la réutilisation d’eau sont des solutions à l’état de projet (solution hypothétique) contrairement à notre dernière solution sur la communication auprès des gens qui a été réalisé en deux étapes : lors des portes ouvertes et lorsque chaque étudiant va en tp de génie chimique. Même si ces dernières et premières solutions restent simples, elles en demeu- rent pas moins importantes. On avait constaté à la fin du semestre 3 que l’IUT Chimie consomme environ 2 559,26 m3, avec les travaux pratiques de chimie organique et génie chimie, par an, soit environ 61 % de la con- sommation de l’IUT et c’est énorme. C’est pour cela qu’on a pensé à notre deuxième solution qui est une solution assez radicale et onéreuse mais efficace et rentable à long terme, puisqu’on réa- lise une économie de 2 064,26 €/an, au bout de 6 ans et demi, en récupérant 282 m3 /an d’eau de pluie. Mais pour voir notre solution mise en place il faut encore trouver de l’aide et des subven- tions et la validation de notre projet auprès de l’administration et l’accord de la mairie.
  • 16. Récupération de l’eau CARTON et AMAD HANAFIAH 15 IV. BIBLIOGRAPHIE Sites : http://www.sourcingmap.fr/style-tube-gris-l39eau-claire-mesure-debit-debitmetre-p-137184.html Ce site nous donne un lien direct pour acheter le débitmètre choisi ainsi que des informations concernant celui-ci. http://www.ekopolis.fr/search/luceneapi_node/RECUPERATION%20DE%20L%27EAU%20DE%20PL UIE?type[ressource]=ressource http://www.ekopolis.fr/ressources/fiche-pratique-la-recuperation-de-leau-de-pluie C’est deux sites ci-dessus nous ont permis de récolter des informations concernant la deuxième solution : « La récupération de l’eau » et son impact économique. http://www.ecohabitation.com/guide/fiches/systeme-recuperation-eau-pluie-4-traitement Ce site nous explique du début jusqu’à la fin la récupération et le traitement des eaux de pluie et de façon plus schématique et explicit.
  • 17. Récupération de l’eau CARTON et AMAD HANAFIAH 16 V. ANNEXE Liste de fabricants : pour la solution 2 : « Réutilisation de l’eau de pluie »
  • 18. Récupération de l’eau CARTON et AMAD HANAFIAH 17 Photographie du poster : pour la solution 3 : « Communication auprès des gens »
  • 19. Récupération de l’eau CARTON et AMAD HANAFIAH 18 Etiquettes du demi-grand : pour la solution 3 : « Communication auprès des gens »
  • 20. Récupération de l’eau CARTON et AMAD HANAFIAH 19
