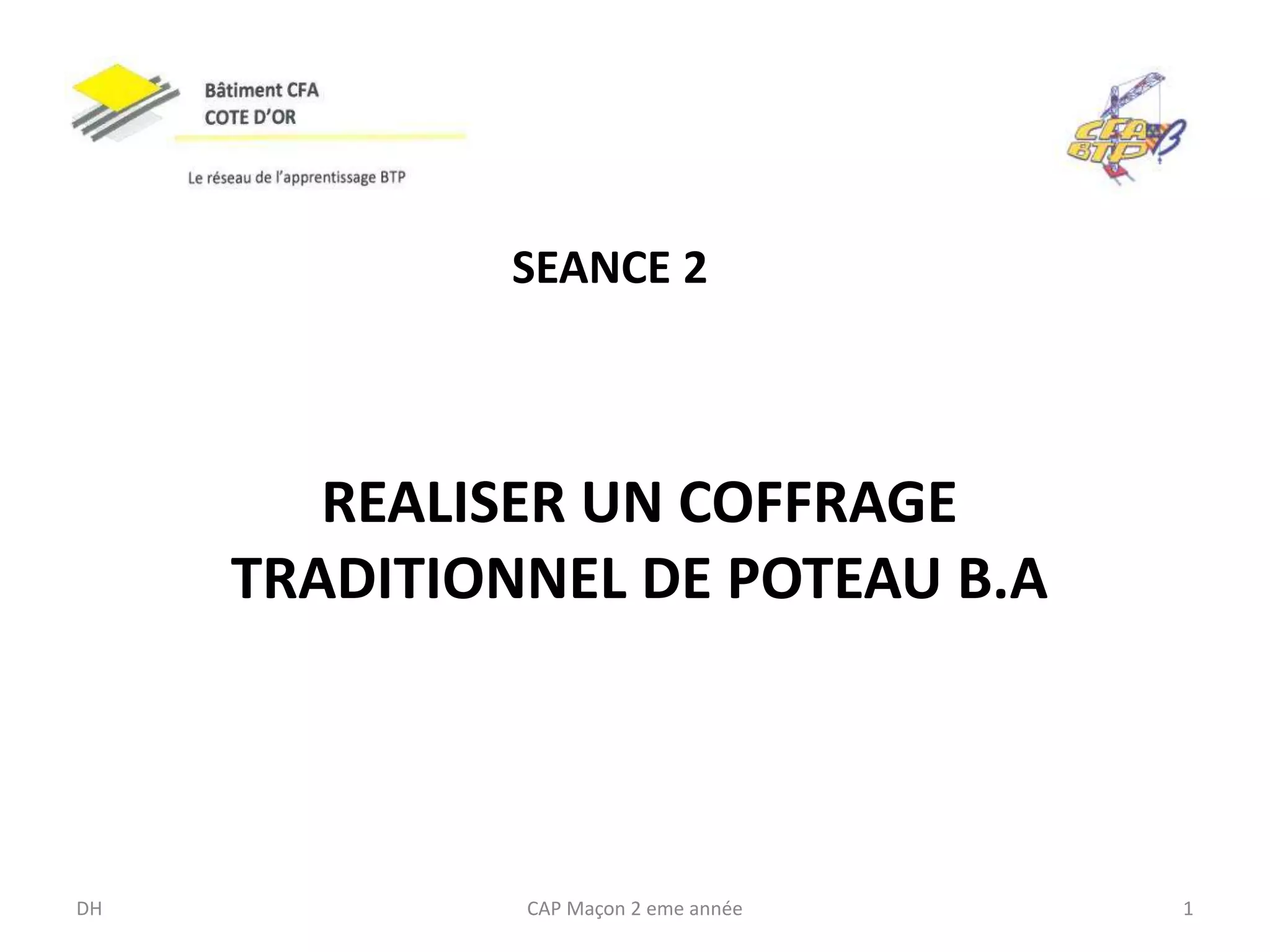

SEANCE 2
REALISER UN COFFRAGE
TRADITIONNEL DE POTEAU B.A
DH 1CAP Maçon 2 eme année
Description de la situation de travail
Type de chantier : Rénovation
Métier et qualification des intervenants : Maçon qualifié et apprenti
Nature de l’intervention sur le chantier: Réaliser un poteau béton armé
Etat initial du chantier Etat final du chantier
Observationdutravailréalisé
kjj
Description de l’état initial du chantier
La fondation est coulée les aciers sont positionnés en
attente et l’implantation du poteau est réalisée.
Description final de l’ouvrage
Le poteau est coulé, décoffré et peut recevoir une poutre.
Les aciers sont laissés en attente.
DH 2CAP Maçon 2 eme année
DH CAP Maçon 2 eme année 3
D’après votre expérience sur le chantier et votre observation,
répondez aux questions suivantes:
-Le coffrage sert à: ……………………………………………………………………………………………………………………….
-……………………………………………………………………………………………………………………………………………………
-……………………………………………………………………………………………………………………………………………………
-……………………………………………………………………………………………………………………………………………………
-……………………………………………………………………………………………………………………………………………………
-De quoi doit-ont tenir compte pour réaliser un coffrage de poteau BA:
-…………………………………………………………………………………………………………………………………………………….
-…………………………………………………………………………………………………………………………………………………….
-…………………………………………………………………………………………………………………………………………………….
-…………………………………………………………………………………………………………………………………………………….
DH CAP Maçon 2 eme année 4
COFFRAGE DE POTEAU BA
JOUES
PANNEAUX
TRAVERSES
LITEAUX
Perspective
5
3
1
2/4
Fabriquer un coffrage traditionnel bois
A l’aide de votre plan, du document technique « concevoir le coffrage d’un poteau »et du
bordereau de débit de bois établissez le mode opératoire pour réaliser votre coffrage.
DH CAP Maçon 2 eme année 5
Repère Désignation Section
Longueur
Quantité
1 Panneau 2,7 x 40 1,50 2
2
Traverse des
panneaux
2,7 x 15 40 3
3 Joue 2,7 x 20 1,50 2
4
Traverse des
joues 2,7 x 15 20 3
5 Liteau 2,7 x 4 1,50 4
DH CAP Maçon 2 eme année 6
Etape Entourer ce qui sera utilisé Tache Mon activité
Etape 1
Planches pour les panneaux
Traverses des panneaux
Planches pour les joues
Traverses des joues
Liteaux
Serre-joints
Tracer les
traverses
Etape 2
Panneaux
Traverses des panneaux
Joues
Traverses des joues
Liteaux
Serre-joints
Assembler les
panneaux
Etape 3
Panneaux
Traverses des panneaux
Joues
Traverses des joues
Liteaux
Serre-joints
Tracer le poteau
Etape 4
Panneaux
Traverses des panneaux
Joues
Traverses des joues
Liteaux
Serre-joints
Positionner les
liteaux
Etape 5
Panneaux
Traverses des panneaux
Joues
Traverses des joues
Liteaux
Serre-joints
Assembler les
panneaux avec
les joues
