Introduction

 Un réseau est un ensemble de dispositifs matériels et
logiciels permettant à 2 machines ou plus de
communiquer.

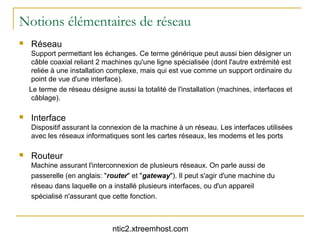

Notions élémentaires de réseau
 Réseau
Support permettant les échanges. Ce terme générique peut aussi bien désigner un
câble coaxial reliant 2 machines qu'une ligne spécialisée (dont l'autre extrémité est
reliée à une installation complexe, mais qui est vue comme un support ordinaire du
point de vue d'une interface).
Le terme de réseau désigne aussi la totalité de l'installation (machines, interfaces et
câblage).

 Interface
Dispositif assurant la connexion de la machine à un réseau. Les interfaces utilisées
avec les réseaux informatiques sont les cartes réseaux, les modems et les ports

 Routeur
Machine assurant l'interconnexion de plusieurs réseaux. On parle aussi de
passerelle (en anglais: "router" et "gateway"). Il peut s'agir d'une machine du
réseau dans laquelle on a installé plusieurs interfaces, ou d'un appareil
spécialisé n'assurant que cette fonction.


 Paquet
Unité de transport d'information

 Protocole
Ensemble de règles régissant les échanges d'informations

 Adresse
Identification des éléments intervenant dans la communication (interfaces et
réseaux). L'analogie postale est particulièrement bonne : le nom de la rue correspond
à l'adresse de réseau et le numéro de la maison à l'adresse de l'interface.


Commandes

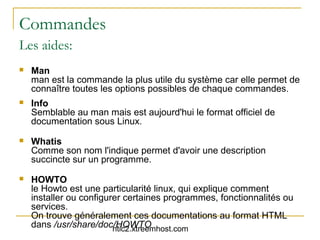

Les aides:
 Man
man est la commande la plus utile du système car elle permet de
connaître toutes les options possibles de chaque commandes.
 Info
Semblable au man mais est aujourd'hui le format officiel de
documentation sous Linux.
 Whatis
Comme son nom l'indique permet d'avoir une description
succincte sur un programme.
 HOWTO
le Howto est une particularité linux, qui explique comment
installer ou configurer certaines programmes, fonctionnalités ou
services.
On trouve généralement ces documentations au format HTML
dans /usr/share/doc/HOWTO

Commandes

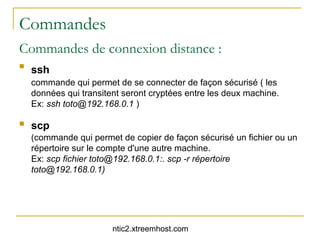

Commandes de connexion distance :

ssh
commande qui permet de se connecter de façon sécurisé ( les
données qui transitent seront cryptées entre les deux machine.
Ex: ssh toto@192.168.0.1 )

 scp
(commande qui permet de copier de façon sécurisé un fichier ou un
répertoire sur le compte d'une autre machine.
Ex: scp fichier toto@192.168.0.1:. scp -r répertoire
toto@192.168.0.1)

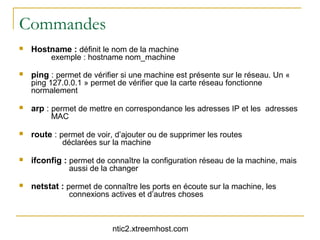

Commandes
 Hostname : définit le nom de la machine
exemple : hostname nom_machine

 ping : permet de vérifier si une machine est présente sur le réseau. Un «
ping 127.0.0.1 » permet de vérifier que la carte réseau fonctionne
normalement

 arp : permet de mettre en correspondance les adresses IP et les adresses
MAC

 route : permet de voir, d’ajouter ou de supprimer les routes
déclarées sur la machine

 ifconfig : permet de connaître la configuration réseau de la machine, mais
aussi de la changer

 netstat : permet de connaître les ports en écoute sur la machine, les
connexions actives et d’autres choses


Commandes

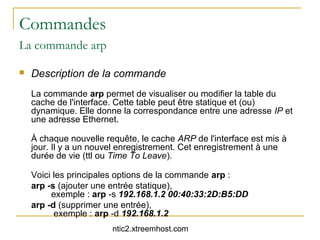

La commande arp

 Description de la commande
La commande arp permet de visualiser ou modifier la table du
cache de l'interface. Cette table peut être statique et (ou)
dynamique. Elle donne la correspondance entre une adresse IP et
une adresse Ethernet.

À chaque nouvelle requête, le cache ARP de l'interface est mis à
jour. Il y a un nouvel enregistrement. Cet enregistrement à une
durée de vie (ttl ou Time To Leave).

Voici les principales options de la commande arp :
arp -s (ajouter une entrée statique),
exemple : arp -s 192.168.1.2 00:40:33:2D:B5:DD
arp -d (supprimer une entrée),
exemple : arp -d 192.168.1.2

Commandes
La commande ifconfig

 La commande ifconfig permet la configuration locale ou à distance
des interfaces réseau de tous types d'équipements (unité centrale,
switch, routeur).

 La ligne de commande est : ifconfig interface adresse [parametres].

 Exemple : ifconfig eth0 192.168.1.2 (affecte l'adresse 192.168.1.2 à la
première interface physique.

 Voici les principaux arguments utilisés :
 up active l'interface
 down désactive l'interface

Commandes

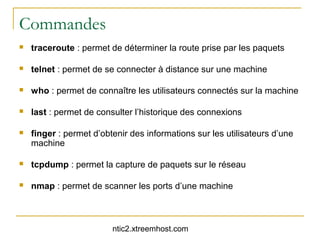

 traceroute : permet de déterminer la route prise par les paquets

 telnet : permet de se connecter à distance sur une machine

 who : permet de connaître les utilisateurs connectés sur la machine

 last : permet de consulter l’historique des connexions

 finger : permet d’obtenir des informations sur les utilisateurs d’une
machine

 tcpdump : permet la capture de paquets sur le réseau

 nmap : permet de scanner les ports d’une machine


Configuration

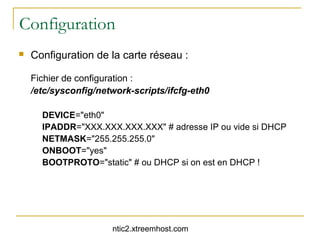

 Configuration de la carte réseau :

Fichier de configuration :
/etc/sysconfig/network-scripts/ifcfg-eth0

DEVICE="eth0"
IPADDR="XXX.XXX.XXX.XXX" # adresse IP ou vide si DHCP
NETMASK="255.255.255.0"
ONBOOT="yes"
BOOTPROTO="static" # ou DHCP si on est en DHCP !


NFS
 NFS : Network File System (Système de
fichier réseau). Développé en 1985 chez Sun
Microsystem pour créer un système de fichier
distribué.
 NFS fonctionne en mode client/serveur et
utilise les RPC (Remote Procedure Calls).

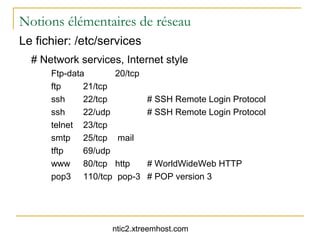

Le fichier: /etc/services
# Network services, Internet style
Ftp-data 20/tcp
ftp 21/tcp
ssh 22/tcp # SSH Remote Login Protocol
ssh 22/udp # SSH Remote Login Protocol
telnet 23/tcp
smtp 25/tcp mail
tftp 69/udp
www 80/tcp http # WorldWideWeb HTTP
pop3 110/tcp pop-3 # POP version 3


Démon :

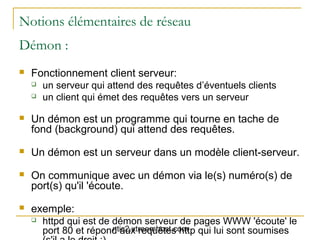

 Fonctionnement client serveur:
 un serveur qui attend des requêtes d’éventuels clients
 un client qui émet des requêtes vers un serveur

 Un démon est un programme qui tourne en tache de
fond (background) qui attend des requêtes.
 Un démon est un serveur dans un modèle client-serveur.
 On communique avec un démon via le(s) numéro(s) de
port(s) qu'il 'écoute.
 exemple:
 httpd qui est de démon serveur de pages WWW 'écoute' le
port 80 et répond aux requêtes http qui lui sont soumises

Les bases : RPC

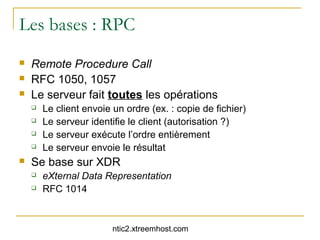

 Remote Procedure Call
 RFC 1050, 1057
 Le serveur fait toutes les opérations
 Le client envoie un ordre (ex. : copie de fichier)
 Le serveur identifie le client (autorisation ?)
 Le serveur exécute l’ordre entièrement
 Le serveur envoie le résultat
 Se base sur XDR
 eXternal Data Representation
 RFC 1014

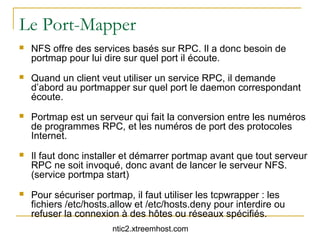

Le Port-Mapper
 NFS offre des services basés sur RPC. Il a donc besoin de
portmap pour lui dire sur quel port il écoute.
 Quand un client veut utiliser un service RPC, il demande
d’abord au portmapper sur quel port le daemon correspondant
écoute.
 Portmap est un serveur qui fait la conversion entre les numéros
de programmes RPC, et les numéros de port des protocoles
Internet.
 Il faut donc installer et démarrer portmap avant que tout serveur
RPC ne soit invoqué, donc avant de lancer le serveur NFS.
(service portmpa start)
 Pour sécuriser portmap, il faut utiliser les tcpwrapper : les
fichiers /etc/hosts.allow et /etc/hosts.deny pour interdire ou
refuser la connexion à des hôtes ou réseaux spécifiés.

Le fichier /etc/exports
 Ce fichier sert de liste de contrôle d’accès pour les systèmes de
fichier devant être exportés aux clients NFS.

 Chaque ligne du fichier contient donc un point d’exportation (qui est
un répertoire), un espace et une liste de clients autorisés à monter
le répertoire. Pour chaque client listé, un ensemble d’options entre
parenthèses devra préciser les droits et un certain nombre d’options
appliqués à ce client ; les options sont séparées par des virgules, et
les clients par des espaces.

 Exemples de lignes de /etc/exports :
/home/ 196.200.55.3(ro)

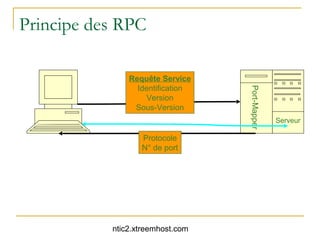

Principe des RPC

Requête Service
Identification

Port-Mapper
Version
Sous-Version
Serveur

Protocole
N° de port

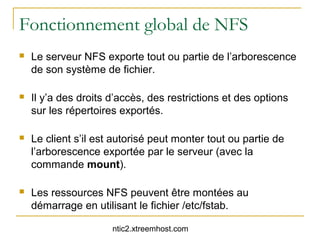

Fonctionnement global de NFS
 Le serveur NFS exporte tout ou partie de l’arborescence
de son système de fichier.

 Il y’a des droits d’accès, des restrictions et des options
sur les répertoires exportés.

 Le client s’il est autorisé peut monter tout ou partie de
l’arborescence exportée par le serveur (avec la
commande mount).

 Les ressources NFS peuvent être montées au
démarrage en utilisant le fichier /etc/fstab.

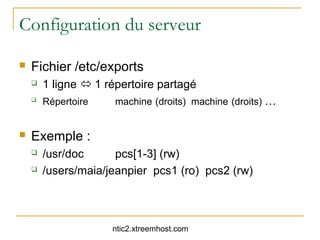

Configuration du serveur

 Fichier /etc/exports
 1 ligne  1 répertoire partagé
 Répertoire machine (droits) machine (droits) …

 Exemple :
 /usr/doc pcs[1-3] (rw)
 /users/maia/jeanpier pcs1 (ro) pcs2 (rw)

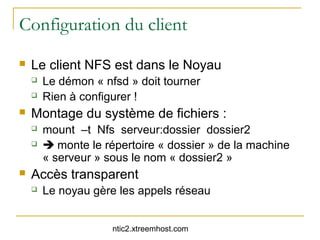

Configuration du client
 Le client NFS est dans le Noyau
 Le démon « nfsd » doit tourner
 Rien à configurer !
 Montage du système de fichiers :
 mount –t Nfs serveur:dossier dossier2
  monte le répertoire « dossier » de la machine
« serveur » sous le nom « dossier2 »
 Accès transparent
 Le noyau gère les appels réseau


Exemple de montage
Client Serveur

/ /

users bin users bin local

root equipes old new test
root

A B C D optim compat

travail archive

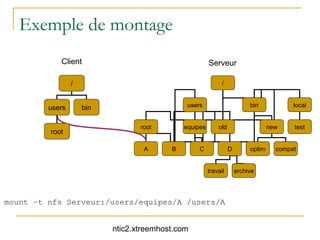

mount –t nfs Serveur:/users/equipes/A /users/A


Exemple de montage
Client Serveur

/ /


root A


travail archive

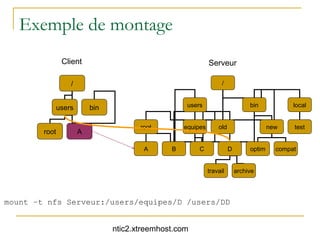

mount –t nfs Serveur:/users/equipes/D /users/DD


Exemple de montage
Client Serveur

/ /


root A DD

travail archive

travail archive

mv /users/DD/archive /users/DD/archives

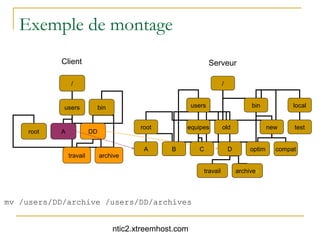

Exemple de montage
Client Serveur

/ /


root A DD

travail archive

travail archives



Exemple de montage
Client Serveur

/ /


root A DD

travail archives

travail archives



NFS en pratique
Démons importants utilisés par NFS :
 portmap. Gestion des connexions des applications
utilisant le mécanisme de RPC.
 nfsd. Authentification + Création, recherche, lecture et
écriture de fichiers
 mountd. Montage des systèmes exportés (mount et
umount)
 statd. Surveillance des noeuds du réseau
(redémarrages. . . )
 lockd. Section critique (lock les fichiers utilisés)


NFS en pratique

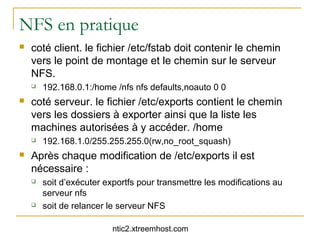

 coté client. le fichier /etc/fstab doit contenir le chemin
vers le point de montage et le chemin sur le serveur
NFS.
 192.168.0.1:/home /nfs nfs defaults,noauto 0 0
 coté serveur. le fichier /etc/exports contient le chemin
vers les dossiers à exporter ainsi que la liste les
machines autorisées à y accéder. /home
 192.168.1.0/255.255.255.0(rw,no_root_squash)
 Après chaque modification de /etc/exports il est
nécessaire :
 soit d’exécuter exportfs pour transmettre les modifications au
serveur nfs
 soit de relancer le serveur NFS


SAMBA

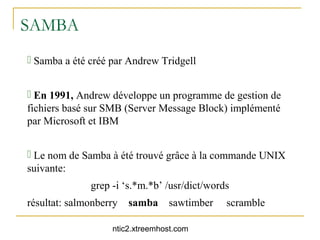

 Samba a été créé par Andrew Tridgell

 En 1991, Andrew développe un programme de gestion de
fichiers basé sur SMB (Server Message Block) implémenté
par Microsoft et IBM

 Le nom de Samba à été trouvé grâce à la commande UNIX
suivante:
grep -i ‘s.*m.*b’ /usr/dict/words
résultat: salmonberry samba sawtimber scramble

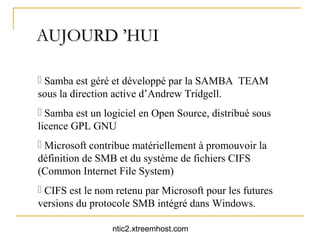

AUJOURD ’HUI

 Samba est géré et développé par la SAMBA TEAM
sous la direction active d’Andrew Tridgell.
 Samba est un logiciel en Open Source, distribué sous
licence GPL GNU
 Microsoft contribue matériellement à promouvoir la
définition de SMB et du système de fichiers CIFS
(Common Internet File System)
 CIFS est le nom retenu par Microsoft pour les futures
versions du protocole SMB intégré dans Windows.


SAMBA QU’EST CE QUE C’EST ?
 Samba est un ensemble d’outils permettant de partager des
ressources telles que des imprimantes et des fichiers sur un
réseau hétérogène


SAMBA QU’EST CE QUE C’EST ? suite

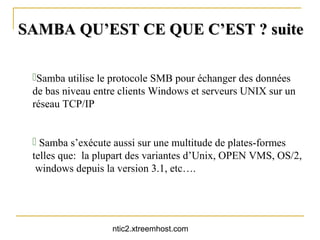

Samba utilise le protocole SMB pour échanger des données
de bas niveau entre clients Windows et serveurs UNIX sur un
réseau TCP/IP

 Samba s’exécute aussi sur une multitude de plates-formes
telles que: la plupart des variantes d’Unix, OPEN VMS, OS/2,
windows depuis la version 3.1, etc….

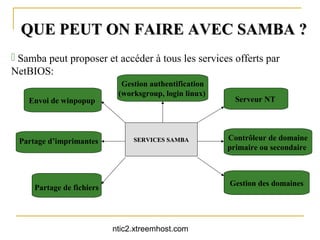

QUE PEUT ON FAIRE AVEC SAMBA ?
 Samba peut proposer et accéder à tous les services offerts par
NetBIOS:
Gestion authentification
(worksgroup, login linux)
Envoi de winpopup Serveur NT

Partage d’imprimantes SERVICES SAMBA Contrôleur de domaine
primaire ou secondaire

Gestion des domaines
Partage de fichiers


LES DEMONS DE SAMBA
Le fonctionnement de SAMBA est basé sur deux démons
UNIX:
 LE DEMON SMBD

fournit les services de fichiers, d’impression
et d’exploration aux clients SMB

SMBD

Gère : l’authentification des utilisateurs,
les verrous sur les ressources et les données


LES DEMONS DE SAMBA suite

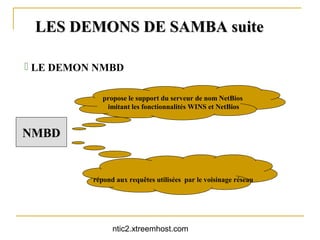

 LE DEMON NMBD

propose le support du serveur de nom NetBios
imitant les fonctionnalités WINS et NetBios

NMBD

répond aux requêtes utilisées par le voisinage réseau

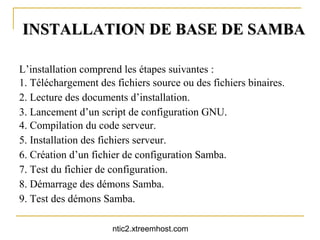

INSTALLATION DE BASE DE SAMBA

L’installation comprend les étapes suivantes :
1. Téléchargement des fichiers source ou des fichiers binaires.
2. Lecture des documents d’installation.
3. Lancement d’un script de configuration GNU.
4. Compilation du code serveur.
5. Installation des fichiers serveur.
6. Création d’un fichier de configuration Samba.
7. Test du fichier de configuration.
8. Démarrage des démons Samba.
9. Test des démons Samba.

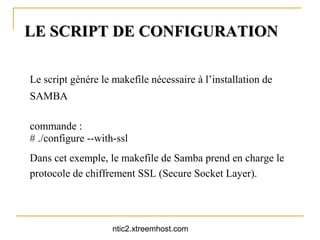

LE SCRIPT DE CONFIGURATION

Le script génére le makefile nécessaire à l’installation de
SAMBA

commande :
# ./configure --with-ssl
Dans cet exemple, le makefile de Samba prend en charge le
protocole de chiffrement SSL (Secure Socket Layer).

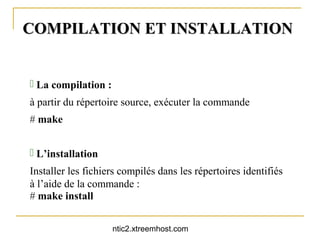

COMPILATION ET INSTALLATION

 La compilation :
à partir du répertoire source, exécuter la commande
# make

 L’installation
Installer les fichiers compilés dans les répertoires identifiés
à l’aide de la commande :
# make install

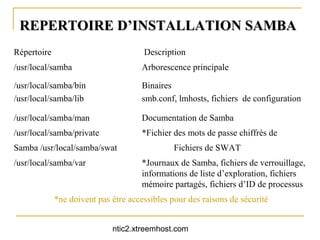

REPERTOIRE D’INSTALLATION SAMBA
Répertoire Description
/usr/local/samba Arborescence principale

/usr/local/samba/bin Binaires
/usr/local/samba/lib smb.conf, lmhosts, fichiers de configuration

/usr/local/samba/man Documentation de Samba
/usr/local/samba/private *Fichier des mots de passe chiffrés de
Samba /usr/local/samba/swat Fichiers de SWAT
/usr/local/samba/var *Journaux de Samba, fichiers de verrouillage,
informations de liste d’exploration, fichiers
mémoire partagés, fichiers d’ID de processus
*ne doivent pas être accessibles pour des raisons de sécurité


LE FICHIER DE CONFIGURATION
 Les paramètres de configuration de Samba sont regroupés dans
un seul et même fichier : smb.conf.
Il contient différentes sections:
[GLOBAL]
définition des variables communes
pour le partage des ressources

/etc/smb.conf
[homes], [printers], [test]
sections définissant des partages de disque ou
d’imprimante accessibles aux clients ouvrant
une session avec le serveur Samba

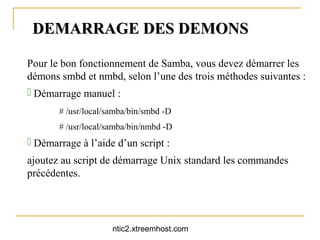

DEMARRAGE DES DEMONS

Pour le bon fonctionnement de Samba, vous devez démarrer les
démons smbd et nmbd, selon l’une des trois méthodes suivantes :
 Démarrage manuel :
# /usr/local/samba/bin/smbd -D
# /usr/local/samba/bin/nmbd -D
 Démarrage à l’aide d’un script :
ajoutez au script de démarrage Unix standard les commandes
précédentes.


DEMARRAGE DES DEMONS suite

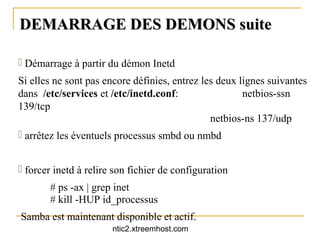

 Démarrage à partir du démon Inetd
Si elles ne sont pas encore définies, entrez les deux lignes suivantes
dans /etc/services et /etc/inetd.conf: netbios-ssn
139/tcp
netbios-ns 137/udp
 arrêtez les éventuels processus smbd ou nmbd

 forcer inetd à relire son fichier de configuration
# ps -ax | grep inet
# kill -HUP id_processus
Samba est maintenant disponible et actif.

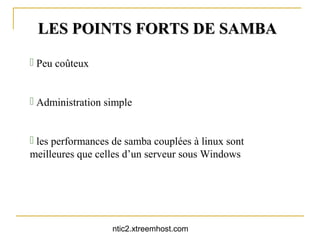

LES POINTS FORTS DE SAMBA

 Peu coûteux

 Administration simple

 les performances de samba couplées à linux sont
meilleures que celles d’un serveur sous Windows


13

Contenu connexe

Tendances

En vedette

Similaire à 13

Dernier

13
