Détection Incendie – NBNS21-100 & Addenda
003-INSP 003-TEST
003-PROD
EN 17025 – EN 17020
EN 45011
003-INSP 003-TEST
003-PROD
EN 17025 – EN 17020
EN 45011
NT162
2013/11/21
vzw ANPI asbl
Michel Delruelle

2. © 2008– ANPI
20131121 – NT162
FEDERAL /
REGIONAL ASSUREUR SOCIETE
Décrets, A.R., A.M Dossier de prévention
LOCAL
/ COMMUNAL
CONTRACTANTS
Cahier de
charge
Rapports SRI Contrats

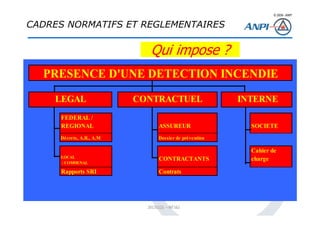

CONTRACTUEL
LEGAL INTERNE
PRESENCE D'UNE DETECTION INCENDIE
Qui impose ?
CADRES NORMATIFS ET REGLEMENTAIRES

3. © 2008– ANPI
20131121 – NT162

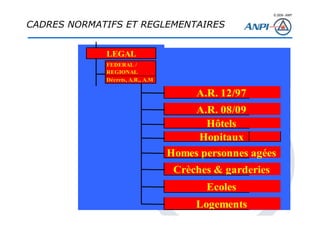

FEDERAL /
REGIONAL
Décrets, A.R., A.M
A.R. 12/97
A.R. 08/09
Hôtels
Hopitaux
Homes personnes agées
Crèches & garderies
Ecoles
Logements
LEGAL
CADRES NORMATIFS ET REGLEMENTAIRES

4. © 2008– ANPI
20131121 – NT162
Normes de bases – Annexe 6

5. © 2008– ANPI
20131121 – NT162

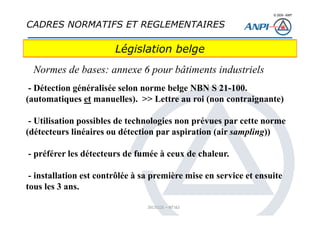

- Détection généralisée selon norme belge NBN S 21-100.
(automatiques et manuelles). >> Lettre au roi (non contraignante)
- Utilisation possibles de technologies non prévues par cette norme
(détecteurs linéaires ou détection par aspiration (air sampling))
- préférer les détecteurs de fumée à ceux de chaleur.
- installation est contrôlée à sa première mise en service et ensuite
tous les 3 ans.
Législation belge
Normes de bases: annexe 6 pour bâtiments industriels
CADRES NORMATIFS ET REGLEMENTAIRES

6. © 2008– ANPI
20131121 – NT162
6
NBN S21-100
Hier…

7. © 2008– ANPI
20131121 – NT162
7
NBN S21-100

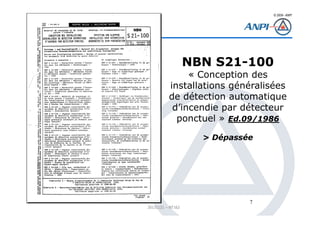

« Conception des
installations généralisées
de détection automatique
d’incendie par détecteur
ponctuel » Ed.09/1986
> Dépassée

8. © 2008– ANPI
20131121 – NT162
8

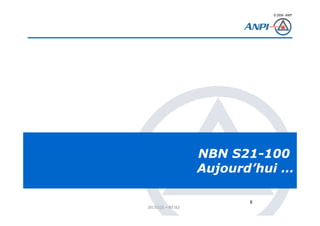

NBN S21-100
Aujourd’hui …

9. © 2008– ANPI
20131121 – NT162
9
NBN S21-100

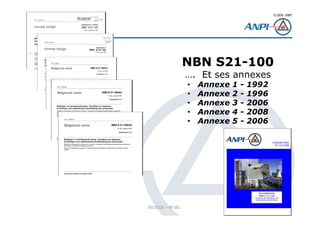

…. Et ses annexes
• Annexe 1 - 1992
• Annexe 2 - 1996
• Annexe 3 - 2006
• Annexe 4 - 2008
• Annexe 5 - 2006

10. © 2008– ANPI
20131121 – NT162
10

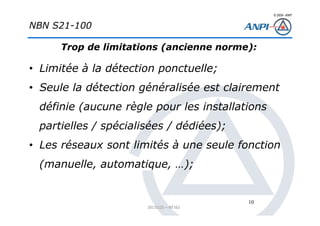

NBN S21-100
Trop de limitations (ancienne norme):
• Limitée à la détection ponctuelle;
• Seule la détection généralisée est clairement
définie (aucune règle pour les installations
partielles / spécialisées / dédiées);
• Les réseaux sont limités à une seule fonction
(manuelle, automatique, …);

11. © 2008– ANPI
20131121 – NT162
11

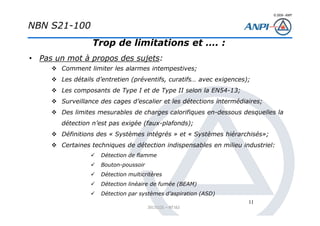

Trop de limitations et …. :
• Pas un mot à propos des sujets:
Comment limiter les alarmes intempestives;
Les détails d’entretien (préventifs, curatifs… avec exigences);
Les composants de Type I et de Type II selon la EN54-13;
Surveillance des cages d’escalier et les détections intermédiaires;
Des limites mesurables de charges calorifiques en-dessous desquelles la
détection n’est pas exigée (faux-plafonds);
Définitions des « Systèmes intégrés » et « Systèmes hiérarchisés»;
Certaines techniques de détection indispensables en milieu industriel:
Détection de flamme
Bouton-poussoir
Détection multicritères
Détection linéaire de fumée (BEAM)
Détection par systèmes d’aspiration (ASD)
NBN S21-100

12. © 2008– ANPI
20131121 – NT162
12
Installation de détection automatique d’incendie
Règle d’installation alternative – la NT162 de ANPI

13. © 2008– ANPI
20131121 – NT162

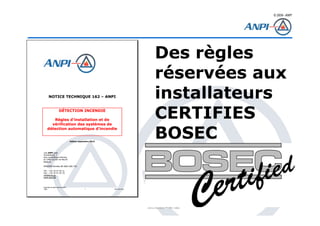

Des règles
réservées aux
installateurs
CERTIFIES
BOSEC

14. © 2008– ANPI
20131121 – NT162
14

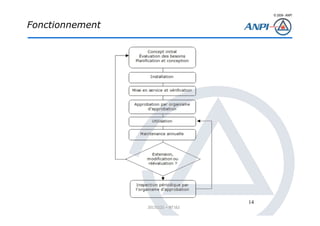

Fonctionnement

15. © 2008– ANPI
20131121 – NT162
Des règles
permettant
l’établissement
d’une attestation
de conformité
Établie par l’installateur
certifié ou l’organisme
d’inspection,
moyennant
certaines
conditions …

16. © 2008– ANPI
20131121 – NT162

17. © 2008– ANPI
20131121 – NT162

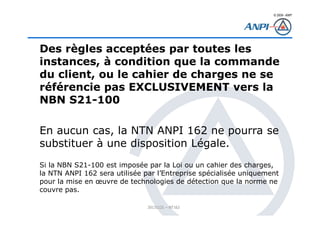

Des règles acceptées par toutes les
instances, à condition que la commande
du client, ou le cahier de charges ne se
référencie pas EXCLUSIVEMENT vers la
NBN S21-100
En aucun cas, la NTN ANPI 162 ne pourra se
substituer à une disposition Légale.
Si la NBN S21-100 est imposée par la Loi ou un cahier des charges,
la NTN ANPI 162 sera utilisée par l’Entreprise spécialisée uniquement
pour la mise en œuvre de technologies de détection que la norme ne
couvre pas.

18. © 2008– ANPI
20131121 – NT162
Un seul document
Un nouveau vocabulaire
Des autres technologies
Nouveaux aspects spécifiques:
Classification du niveau de surveillance
Toutes les fonctions sur une voie de transmission
Prise en considération de l’influence de la ventilation
Nouvelles considérations poutres / Obstacles
Objectif d’éviter les « déclenchements intempestifs »
Extension des exigences de maintenance (préventive, curative)
Pertes en cas de simple / douvle défaut
Notions de Zones (de détection, d’alarme)
Détection automatique d’incendie*
Règles d’installation

19. © 2008– ANPI
20131121 – NT162

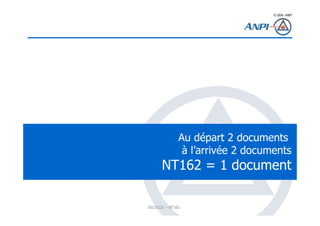

Au départ 2 documents
à l’arrivée 2 documents
NT162 = 1 document

20. © 2008– ANPI
20131121 – NT162

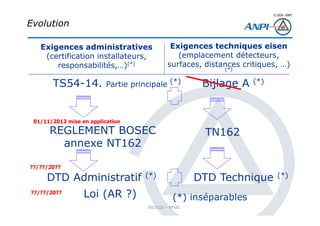

Evolution
DTD Administratif (*) DTD Technique (*)
(*) inséparables
REGLEMENT BOSEC
annexe NT162
TN162
TS54-14. Partie principale (*) Bijlage A (*)
Exigences administratives
(certification installateurs,
responsabilités,…)(*)
Exigences techniques eisen
(emplacement détecteurs,
surfaces, distances critiques, …)
(*)
Loi (AR ?)
01/11/2013 mise en application
??/??/20??
??/??/20??

21. © 2008– ANPI
20131121 – NT162
Vocabulaire

22. © 2008– ANPI
20131121 – NT162

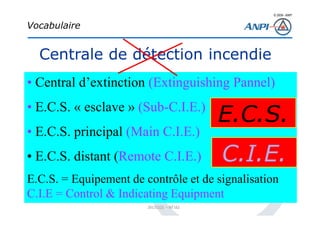

• Central d’extinction (Extinguishing Pannel)
• E.C.S. « esclave » (Sub-C.I.E.)
• E.C.S. principal (Main C.I.E.)
• E.C.S. distant (Remote C.I.E.)
E.C.S. = Equipement de contrôle et de signalisation
C.I.E = Control & Indicating Equipment
E.C.S.
Vocabulaire
Centrale de détection incendie
C.I.E.

23. © 2008– ANPI
20131121 – NT162

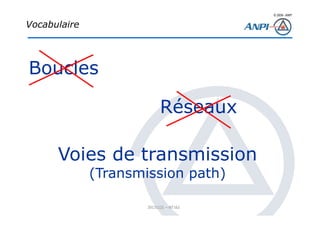

Vocabulaire
Boucles
Réseaux
Voies de transmission
(Transmission path)

24. © 2008– ANPI
20131121 – NT162
Autres technologies

25. © 2008– ANPI
20131121 – NT162
EN 54 série pour le matériel
Fire detection and fire alarm systems
EN 54-1 Introduction
EN 54-2 Control and indicating equipment
EN 54-3 Fire alarm devices - Sounders
EN 54-4 Power supply equipment
EN 54-5 Heat detectors - Point detectors
EN 54-7 Smoke detectors - Point detectors using scattered light, transmitted light or ionization
EN 54-10 Flame detectors - Point detectors
EN 54-11 Manual call points
EN 54-12 Smoke detectors - Line detectors using an optical light beam
EN 54-13 Compatibility assessment of system components
EN 54-15 Point detectors using a combination of detected fire phenomena
EN 54-16 Voice alarm control and indicating equipment
EN 54-17 Short-circuit isolators
EN 54-18 Input/output devices
EN 54-20 Aspirating smoke detectors
EN 54-21 Alarm transmission and fault warning routing equipment
EN 54-22 Line type heat detectors
EN 54-23 Fire alarm devices - Visual alarms
EN 54-24 Components of voice alarm systems - Loudspeakers
EN 54-25 Components using radio links and system requirements

26. © 2008– ANPI
20131121 – NT162
26
Composants – Types et essais
En résumé

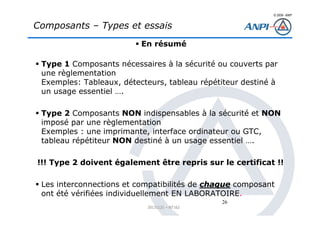

Type 1 Composants nécessaires à la sécurité ou couverts par
une règlementation
Exemples: Tableaux, détecteurs, tableau répétiteur destiné à
un usage essentiel ….
Type 2 Composants NON indispensables à la sécurité et NON
imposé par une règlementation
Exemples : une imprimante, interface ordinateur ou GTC,
tableau répétiteur NON destiné à un usage essentiel ….
!!! Type 2 doivent également être repris sur le certificat !!
Les interconnections et compatibilités de chaque composant
ont été vérifiées individuellement EN LABORATOIRE.

27. © 2008– ANPI
20131121 – NT162
Types 1 ou 2 ? - en fonction de l’usage
Exemple d’un tableau répétiteur :
Un tableau répétiteur destiné a l’usage des pompiers ou
des intervenants en cas d’incendie sera de type 1
Il doit dans ce cas avoir des critères semblables aux
tableaux de DI (emplacement, niveau d’accès, …)
Les autres tableaux répétiteurs peuvent être de type 2 (ex:
répétiteur pour le confort, les services techniques).
•27

28. © 2008– ANPI
20131121 – NT162

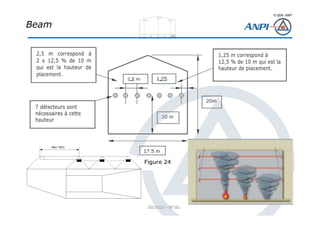

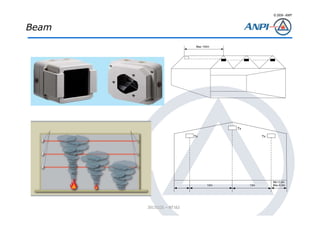

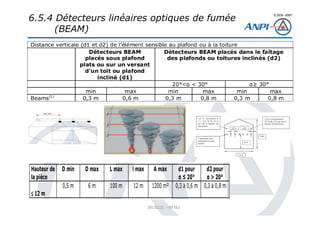

Beam

29. © 2008– ANPI
20131121 – NT162
Beam

30. © 2008– ANPI
20131121 – NT162
a= b/√3
a= b/√3
Axe optique

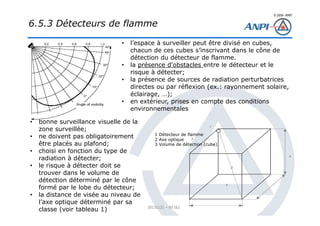

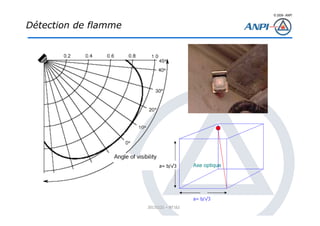

Détection de flamme

31. © 2008– ANPI
20131121 – NT162

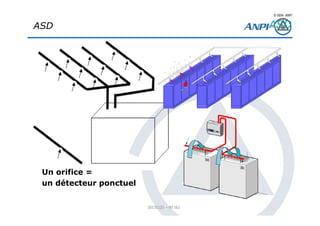

ASD
ASD
Un orifice =
un détecteur ponctuel

32. © 2008– ANPI
20131121 – NT162
“Nouveaux aspects”
(Exemple – NON EXHAUSTIF)

33. © 2008– ANPI
20131121 – NT162
Classification du niveau de surveillance

34. © 2008– ANPI
20131121 – NT162

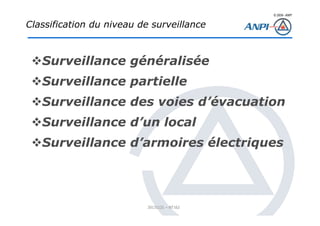

Classification du niveau de surveillance
Surveillance généralisée
Surveillance partielle
Surveillance des voies d’évacuation
Surveillance d’un local
Surveillance d’armoires électriques

35. © 2008– ANPI
20131121 – NT162
Détection généralisée
Tous les locaux sauf ceux repris dans
les dérogations
Classification du niveau de surveillance

36. © 2008– ANPI
20131121 – NT162
Détection partielle

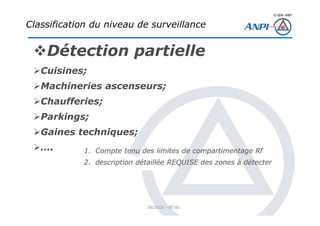

Cuisines;
Machineries ascenseurs;
Chaufferies;
Parkings;
Gaines techniques;
…. 1. Compte tenu des limites de compartimentage Rf
2. description détaillée REQUISE des zones à détecter
Classification du niveau de surveillance

37. © 2008– ANPI
20131121 – NT162
Détection des voies
d’évacuation
Nécessaires/important pour:
Evacuation sécurisée (sans fumées);
Intervention des services d’incendie
Classification du niveau de surveillance

38. © 2008– ANPI
20131121 – NT162
Surveillance d’un local
Risques spécifiques
Classification du niveau de surveillance

39. © 2008– ANPI
20131121 – NT162

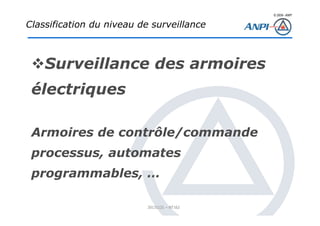

Surveillance des armoires
électriques
Armoires de contrôle/commande
processus, automates
programmables, …
Classification du niveau de surveillance

40. © 2008– ANPI
20131121 – NT162
Autres aspects

41. © 2008– ANPI
20131121 – NT162
5.3 Zones qui dérogent
Espaces cachés dans faux plafonds ou planchers surélevés
lorsque:
• Enveloppe en matériaux non combustibles;
• REI 60 (compartiment max 25 m longueur);
• Max 25 MJ /1 m²
• Sans câblage critique

42. © 2008– ANPI
20131121 – NT162

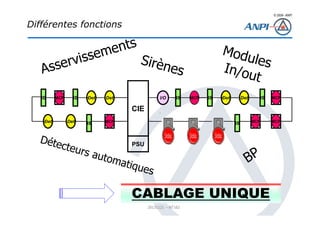

Différentes fonctions
IS
MCP
Det
MCP
CIE
PSU
Det Det
Det MCP
IS
IS
IS
MCP
Det Det MCP
IS
IS
IS
CABLAGE UNIQUE
MCP
I/O

43. © 2008– ANPI
20131121 – NT162
43

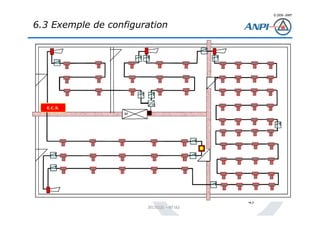

6.3 Exemple de configuration

44. © 2008– ANPI
20131121 – NT162
44

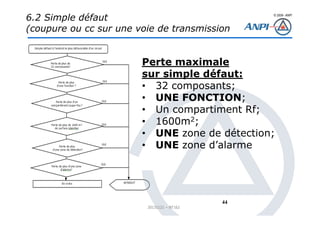

6.2 Simple défaut
(coupure ou cc sur une voie de transmission
Perte maximale
sur simple défaut:
• 32 composants;
• UNE FONCTION;
• Un compartiment Rf;
• 1600m2;
• UNE zone de détection;
• UNE zone d’alarme

45. © 2008– ANPI
20131121 – NT162

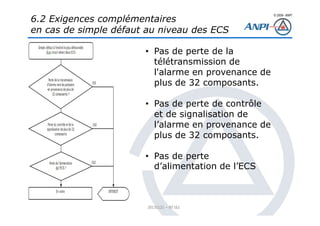

• Pas de perte de la
télétransmission de
l'alarme en provenance de
plus de 32 composants.
• Pas de perte de contrôle
et de signalisation de
l’alarme en provenance de
plus de 32 composants.
• Pas de perte
d’alimentation de l’ECS

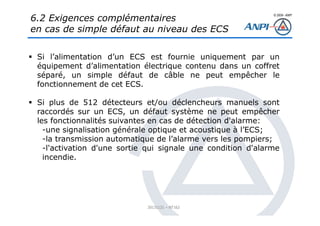

6.2 Exigences complémentaires
en cas de simple défaut au niveau des ECS

46. © 2008– ANPI
20131121 – NT162
Si l’alimentation d’un ECS est fournie uniquement par un
équipement d’alimentation électrique contenu dans un coffret
séparé, un simple défaut de câble ne peut empêcher le
fonctionnement de cet ECS.
Si plus de 512 détecteurs et/ou déclencheurs manuels sont
raccordés sur un ECS, un défaut système ne peut empêcher
les fonctionnalités suivantes en cas de détection d'alarme:
-une signalisation générale optique et acoustique à l’ECS;
-la transmission automatique de l’alarme vers les pompiers;
-l'activation d'une sortie qui signale une condition d'alarme
incendie.
6.2 Exigences complémentaires
en cas de simple défaut au niveau des ECS

47. © 2008– ANPI
20131121 – NT162
47

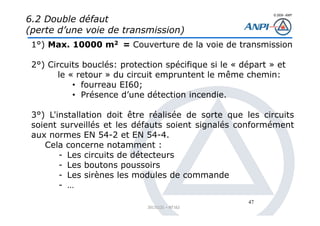

6.2 Double défaut
(perte d’une voie de transmission)
1°) Max. 10000 m2 = Couverture de la voie de transmission
2°) Circuits bouclés: protection spécifique si le « départ » et
le « retour » du circuit empruntent le même chemin:
• fourreau EI60;
• Présence d’une détection incendie.
3°) L'installation doit être réalisée de sorte que les circuits
soient surveillés et les défauts soient signalés conformément
aux normes EN 54-2 et EN 54-4.
Cela concerne notamment :
- Les circuits de détecteurs
- Les boutons poussoirs
- Les sirènes les modules de commande
- …

48. © 2008– ANPI
20131121 – NT162

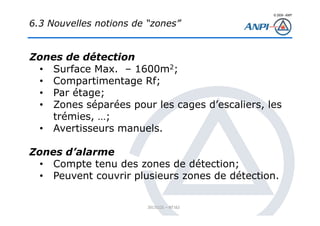

Zones de détection
• Surface Max. – 1600m2;
• Compartimentage Rf;
• Par étage;
• Zones séparées pour les cages d’escaliers, les
trémies, …;
• Avertisseurs manuels.
Zones d’alarme
• Compte tenu des zones de détection;
• Peuvent couvrir plusieurs zones de détection.
6.3 Nouvelles notions de “zones”

49. © 2008– ANPI
20131121 – NT162

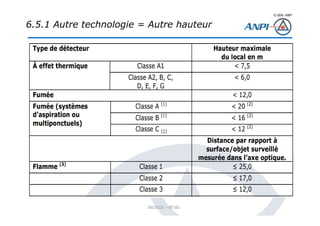

6.5.1 Autre technologie = Autre hauteur

50. © 2008– ANPI
20131121 – NT162
En présence d'obstacles (p.ex. : poutres, solives ou gaines
techniques) il y a lieu de respecter les exigences du tableau
suivant
6.5.2 Implantation des détecteurs
par rapport aux obstacles au plafond.
Zone A : Les poutres peuvent être
ignorées
Zone B : les poutres doivent être
prises en compte conformément au
tableau suivant
Zone C : tous les caissons formés
par les poutres doivent être
considérés comme des volumes
séparés
Dans tous les cas, le détecteur doit
être placé à une distance d’au
moins 0,5m de l’obstacle.

51. © 2008– ANPI
20131121 – NT162

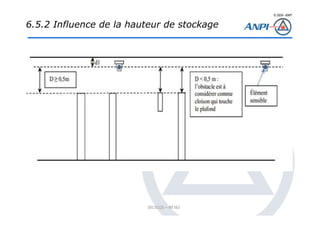

6.5.2 Influence de la hauteur de stockage

52. © 2008– ANPI
20131121 – NT162

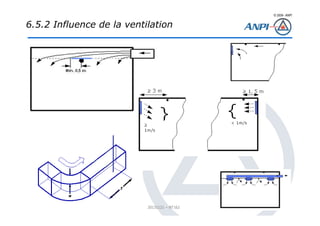

6.5.2 Influence de la ventilation

53. © 2008– ANPI
20131121 – NT162

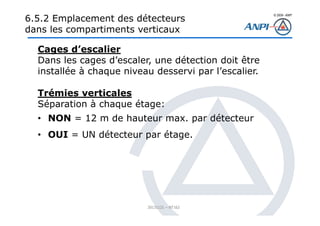

Cages d’escalier
Dans les cages d’escaler, une détection doit être
installée à chaque niveau desservi par l’escalier.
Trémies verticales
Séparation à chaque étage:
• NON = 12 m de hauteur max. par détecteur
• OUI = UN détecteur par étage.
6.5.2 Emplacement des détecteurs
dans les compartiments verticaux

54. © 2008– ANPI
20131121 – NT162

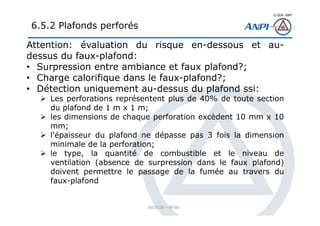

Attention: évaluation du risque en-dessous et au-
dessus du faux-plafond:
• Surpression entre ambiance et faux plafond?;
• Charge calorifique dans le faux-plafond?;
• Détection uniquement au-dessus du plafond ssi:
Les perforations représentent plus de 40% de toute section
du plafond de 1 m x 1 m;
les dimensions de chaque perforation excèdent 10 mm x 10
mm;
l'épaisseur du plafond ne dépasse pas 3 fois la dimension
minimale de la perforation;
le type, la quantité de combustible et le niveau de
ventilation (absence de surpression dans le faux plafond)
doivent permettre le passage de la fumée au travers du
faux-plafond
6.5.2 Plafonds perforés

55. © 2008– ANPI
20131121 – NT162

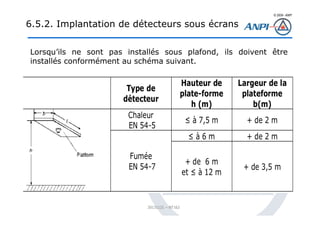

6.5.2. Implantation de détecteurs sous écrans
Lorsqu’ils ne sont pas installés sous plafond, ils doivent être
installés conformément au schéma suivant.

56. © 2008– ANPI
20131121 – NT162
Si vitesse air ≥ 5m/s alors
Utilisation d’une
chambre d’analyse
6.5.2 Emplacement des détecteurs
dans une gaine de ventilation

57. © 2008– ANPI
20131121 – NT162

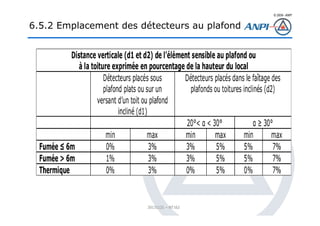

6.5.2 Emplacement des détecteurs au plafond

58. © 2008– ANPI
20131121 – NT162
6.5.3 Détecteurs de flamme
1 Détecteur de flamme
2 Axe optique
3 Volume de détection (cube)
• bonne surveillance visuelle de la
zone surveillée;
• ne doivent pas obligatoirement
être placés au plafond;
• choisi en fonction du type de
radiation à détecter;
• le risque à détecter doit se
trouver dans le volume de
détection déterminé par le cône
formé par le lobe du détecteur;
• la distance de visée au niveau de
l’axe optique déterminé par sa
classe (voir tableau 1)
• l’espace à surveiller peut être divisé en cubes,
chacun de ces cubes s’inscrivant dans le cône de
détection du détecteur de flamme.
• la présence d'obstacles entre le détecteur et le
risque à détecter;
• la présence de sources de radiation perturbatrices
directes ou par réflexion (ex.: rayonnement solaire,
éclairage, …);
• en extérieur, prises en compte des conditions
environnementales

59. © 2008– ANPI
20131121 – NT162
6.5.4 Détecteurs linéaires optiques de fumée
(BEAM)

60. © 2008– ANPI
20131121 – NT162

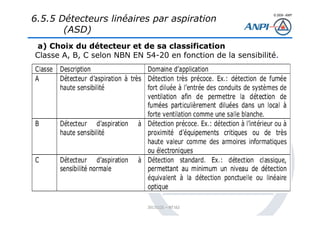

a) Choix du détecteur et de sa classification
Classe A, B, C selon NBN EN 54-20 en fonction de la sensibilité.
6.5.5 Détecteurs linéaires par aspiration
(ASD)

61. © 2008– ANPI
20131121 – NT162
b) Implantation des orifices de prélèvement
UN orifice de prélèvement = un détecteur ponctuel.
c) Temps de transport: Max. 120s.
Si >120s. = concertation
Classe A <60s.
Foyer-type OBLIGATOIRE
d) ASD Simple défaut:
un détecteur d’aspiration = max. 1600 m²;
rupture dans le réseau de prélèvement = max. 800;
L’obturation d’orifices /1 même branche = max. 800;
Perte de surveillance d’un local = signalée sur l’ECS
e) Identification
alarme "feu" spécifique par groupe de max. 5 locaux ou volumes.
6.5.5 Détecteurs linéaires par aspiration
(ASD)

62. © 2008– ANPI
20131121 – NT162

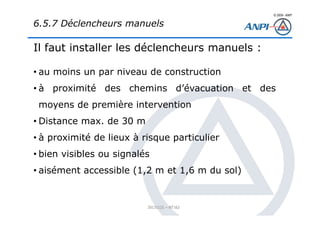

Il faut installer les déclencheurs manuels :
• au moins un par niveau de construction
• à proximité des chemins d’évacuation et des
moyens de première intervention
• Distance max. de 30 m
• à proximité de lieux à risque particulier
• bien visibles ou signalés
• aisément accessible (1,2 m et 1,6 m du sol)
6.5.7 Déclencheurs manuels

63. © 2008– ANPI
20131121 – NT162
La capacité est déterminée selon la formule suivante (note: cette formule
provient de la norme abrogée CEI 839-1-2 éd. 1987)
Capacité nominale = 1.25 (A1 x t1 + A2 x t2) Ah
t1 = temps en veille
t2 = temps d’alarme = 30 min
A1 = I nom. en veille
A2 = I nom. en alarme
12 h - installation sous surveillance humaine permanente, la personne
ayant la compétence technique pour remédier au défaut.
24 h - installation sous surveillance humaine permanente, la personne
n’ayant pas la compétence technique pour remédier au défaut.
72 h - installation sans surveillance humaine permanente avec
transmission à distance de l’alarme.
24 h - installation sans surveillance humaine permanente avec
transmission automatique de défaut d’alimentation vers une personne
ayant la compétence technique pour remédier au défaut dans les 24 h.
Seule l’installation de détection automatique peut être raccordée à la
source secondaire.
6.8 Autonomie du système

64. © 2008– ANPI
20131121 – NT162

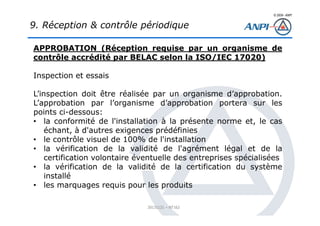

APPROBATION (Réception requise par un organisme de
contrôle accrédité par BELAC selon la ISO/IEC 17020)
Inspection et essais
L’inspection doit être réalisée par un organisme d’approbation.
L’approbation par l’organisme d’approbation portera sur les
points ci-dessous:
• la conformité de l'installation à la présente norme et, le cas
échant, à d'autres exigences prédéfinies
• le contrôle visuel de 100% de l'installation
• la vérification de la validité de l'agrément légal et de la
certification volontaire éventuelle des entreprises spécialisées
• la vérification de la validité de la certification du système
installé
• les marquages requis pour les produits
9. Réception & contrôle périodique

65. © 2008– ANPI
20131121 – NT162

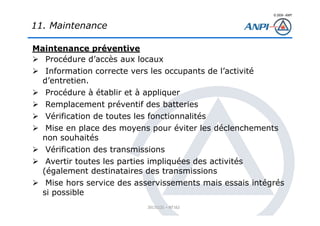

Maintenance préventive
Procédure d’accès aux locaux
Information correcte vers les occupants de l’activité
d’entretien.
Procédure à établir et à appliquer
Remplacement préventif des batteries
Vérification de toutes les fonctionnalités
Mise en place des moyens pour éviter les déclenchements
non souhaités
Vérification des transmissions
Avertir toutes les parties impliquées des activités
(également destinataires des transmissions
Mise hors service des asservissements mais essais intégrés
si possible
11. Maintenance

66. © 2008– ANPI
20131121 – NT162

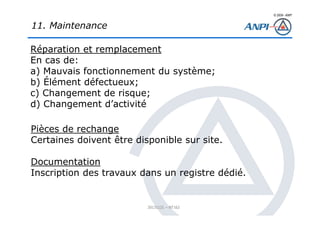

11. Maintenance
Réparation et remplacement
En cas de:
a) Mauvais fonctionnement du système;
b) Élément défectueux;
c) Changement de risque;
d) Changement d’activité
Pièces de rechange
Certaines doivent être disponible sur site.
Documentation
Inscription des travaux dans un registre dédié.

67. © 2008– ANPI
20131121 – NT162

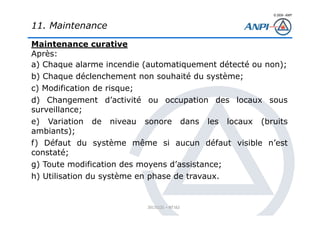

Maintenance curative
Après:
a) Chaque alarme incendie (automatiquement détecté ou non);
b) Chaque déclenchement non souhaité du système;
c) Modification de risque;
d) Changement d’activité ou occupation des locaux sous
surveillance;
e) Variation de niveau sonore dans les locaux (bruits
ambiants);
f) Défaut du système même si aucun défaut visible n’est
constaté;
g) Toute modification des moyens d’assistance;
h) Utilisation du système en phase de travaux.
11. Maintenance

68. © 2008– ANPI
20131121 – NT162

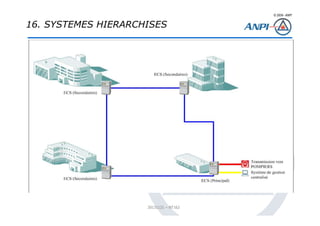

16. SYSTEMES HIERARCHISES

69. © 2008– ANPI
20131121 – NT162
Merci de votre attention
asbl ANPI vzw
Granbonpré 1
Parc scientifique Fleming
B-1348 Louvain-la-Neuve-Sud
www.anpi.be
Michel Delruelle
T: +32 10 47 52 65
m. +32 475 81 07 08
f. +32 10 47 52 67
e. dm@anpi.be
003-INSP 003-TEST
003-PROD
EN 17025 – EN 17020
EN 45011
