Le document traite de la réhabilitation du patrimoine industriel à travers des principes thermiques et architecturaux, notamment dans la région de Lille. Il aborde la transition des usines vers des maisons productrices d'énergie en mettant l'accent sur l'optimisation thermique et l'interaction sociale. Des exemples historiques et des techniques modernes de captage et de stockage de chaleur sont présentés, illustrant une vision d'un aménagement urbain durable.

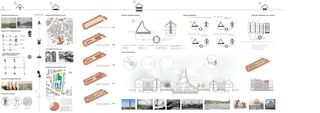

1. Échelles
ALLÉGORIE DE LA PRO-
DUCTION ÉNERGÉTIQUE
PERTE DU PATRIMOINE INDUSTRIEL
ORGANISATION URBAINE DE FIVES PRINCIPE THERMIQUE GÉNÉRAL
COUPE TRANSVERSALE
RÉGIMES THERMIQUES
RÉSEAUX ET PARTAGES
ÎLOT QUARTIER MÉTROPOLE
DÉPERDITION THERMIQUE DE L’ÎLOT
APPORTS DE L’HELIOPAC
LES USINES FIVES CAIL LILLE
CONSTRUCTION MAISON 1930
?
STRATÉGIE DE RÉHABILITATION :
Apports Thermiques gratuit
« La mécanique du feu, l’art d’en augmenter les effets et d’en diminuer la dépense »
Nicolas Gauger 1749
Perte du Patrimoine
€
€ € €
Perte de surface
MAISON 1930 : PROBLÉMATIQUES
Luminosité
Déperdition
Surface
Patrimoine
€
€
?
Luminosité
Déperdition
Surface
Patrimoine
€
€
?
Vie et mort de la cheminée de l’usine d’incinération Photos Archives Municipales Roubaix Roubaix la ville au mille cheminée
Les ateliers d’usinage mécnaique/ tuyauterie Les ateliers d’usinage : atelier des arbres coudés
FIVES COMMUNE SUBURBAINE RURALE
II ème RÉVOLUTION INDUSTRIELLE
Implantation des usines en cœur d’îlot
II ème RÉVOLUTION INDUSTRIELLE
Implantation des courées en cœur d’îlot
AUJOURD’HUI USINES DÉSAFFECTÉES
Réhabilitation du patrimoine existant
III ème REVOLUTION INDUSTRIELLE
L’îlot le cœur d’une production collective
- Décharge des calories accumulées
- Absorption des calories en journées
- Apports solaires
- Apports atmosphériques
- Montée en charge
- Relargage dans la masse
- Température décroit
- Si besoin relève biomasse
- Relève Bio-masse
- Relargage dans la masse
ÉTÉ - NUIT : REFROIDISSEMENT
INTER SAISON-JOUR : CHARGE INTER-SAISON NUIT : DÉCHARGE
HIVER : RÉGIME PAUVRE
1 CAPTAGE HÉLIO-ATMOSPHÉRIQUE
- Apports solaires
- Apports atmosphériques
- Montée en charge
2 HYPOCAUSTE : STOCKAGE INERTIEL
- Captage air chaud
- Stockage dans la masse ; le sol
- Recharge du capteur
3 ÉCHANGEUR - MASSE INERTIELLE
- Stockage des calories après compression
- Distribution dans le circuit secondaire
- Echange thermique par thermoplongeurs
4 LE FOYER: MASSE DIFFUSANTE AU
COEUR DE LA MAISON
- Diffusion par rayonnement des calories accumulées
- Si besoin relève poële de masse
Source : Mairie de Lille
ÉCHELLE 1/2000
ÉCHELLE 1/1000
1858
1880
1930
2015
2030
RUE MIRABEAU RUE MALAKOFF
PRINCIPES THERMIQUES DE LA CHOQUE
- Mutation d’une dent creuse en serre productrice d’énergie.
- Captage mutualisé à un groupement restreint de maisons.
- Redistribution individualisée des calories.
- La maison serre participe au tissage social.

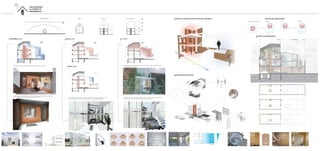

2. ENVIRONNEMENT MILIEU CLIMATS
CLIMAT SUBTROPICAL
HUMIDE
OCÉANIQUE OCÉANIQUE
TROPICAL
MÉDITERRA-
NÉEN
CONTINENTAL
ÉQUATORIALE
5 DÉCEMBRE A 12H
Bain dans le mur chauffant, la chaleur de l’eau peut être chauffer par radiation
et la chaleur reste stable pendant de longues minutes. Pendant les après midi de printemps ou d’automne l’espace de la maison se di-
late, les espaces tampon sont investi durant les périodes de détentes.
Déjeuné dans le salon, les activités s’organisent autour du foyer.
EXPLORATION
A L’ÉCHELLE
INDIVIDUELLE
5 AVRIL A 19H
10 AVRIL A 14H
20 °C
18 °C
18 °C 20 °C
20 °C
17 °C
15 °C
12 °C
8°C
8 °C
8 °C
8 °C
0 °C
12 °C
15 °C
16 °C
12 °C
8 °C
20 °C
20 °C
18 °C
12 °C
10 °C
18°C
18°C
20 °C
20 °C
20 °C
18 °C
18 °C
18 °C
17 °C
14 °C
18 °C
22 °C
22 °C
ATMOSPHÈRES
La maison s’ouvre sur l’extérieur durant l’été l’air intérieur est rafraîchis par une
légère brise la terrasse est alors investi pour un barbecue.
Pendant que les parents jardinent dans la serre les enfant construisent une
cabane dans la mezzanine
LE 20 JUILLET
DIVERSITÉ CLIMATIQUE DANS UN ESPACES HOMOGÈNE
DISPOSITIF ARCHITECTURAL
26 °C
26 °C
26 °C
26 °C
22 °C
20 °C
20 °C 20 °C
24 °C
22 °C
24 °C
20 °C
24 °C
24 °C
24 °C
24 °C
15°C
8°C
20 °C
8°C
15 °C
SCÉNARIO D’AMÉNAGEMENT
NOTION DE L’ENVELOPPE
Principe de superposition d’enveloppe
Int. 1 Int. 1
Int. 2
Int. 2
Int. 3
Int. 3
Ext. jardin
Ext. Rue
Contextualisé
Ext.
Int. 1
Int. 1
Int. 2
Int. 2
Int. 3 Int. 3
Ext. jardin
Ext. jardin
Ext. rue
Hiver Printemps / Eté
Ext. rue
HIVERS PRINTEMPS ÉTÉ
