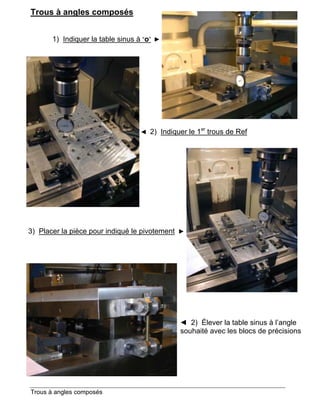

1. Trous à angles composés
1) Indiquer la table sinus à “o” ►
er
◄ 2) Indiquer le 1 trous de Ref
3) Placer la pièce pour indiqué le pivotement ►
◄ 2) Élever la table sinus à l’angle
souhaité avec les blocs de précisions
Trous à angles composés

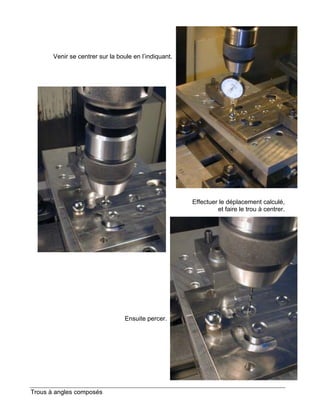

2. Venir se centrer sur la boule en l’indiquant.
Effectuer le déplacement calculé,
et faire le trou à centrer.
Ensuite percer.
Trous à angles composés
