Optiques - V02 - 201802
Pour plus d’informations
Acal BFi France
T +33 (0)1 60 79 59 06
photonique.fr@acalbfi.fr www.acalbfi.fr

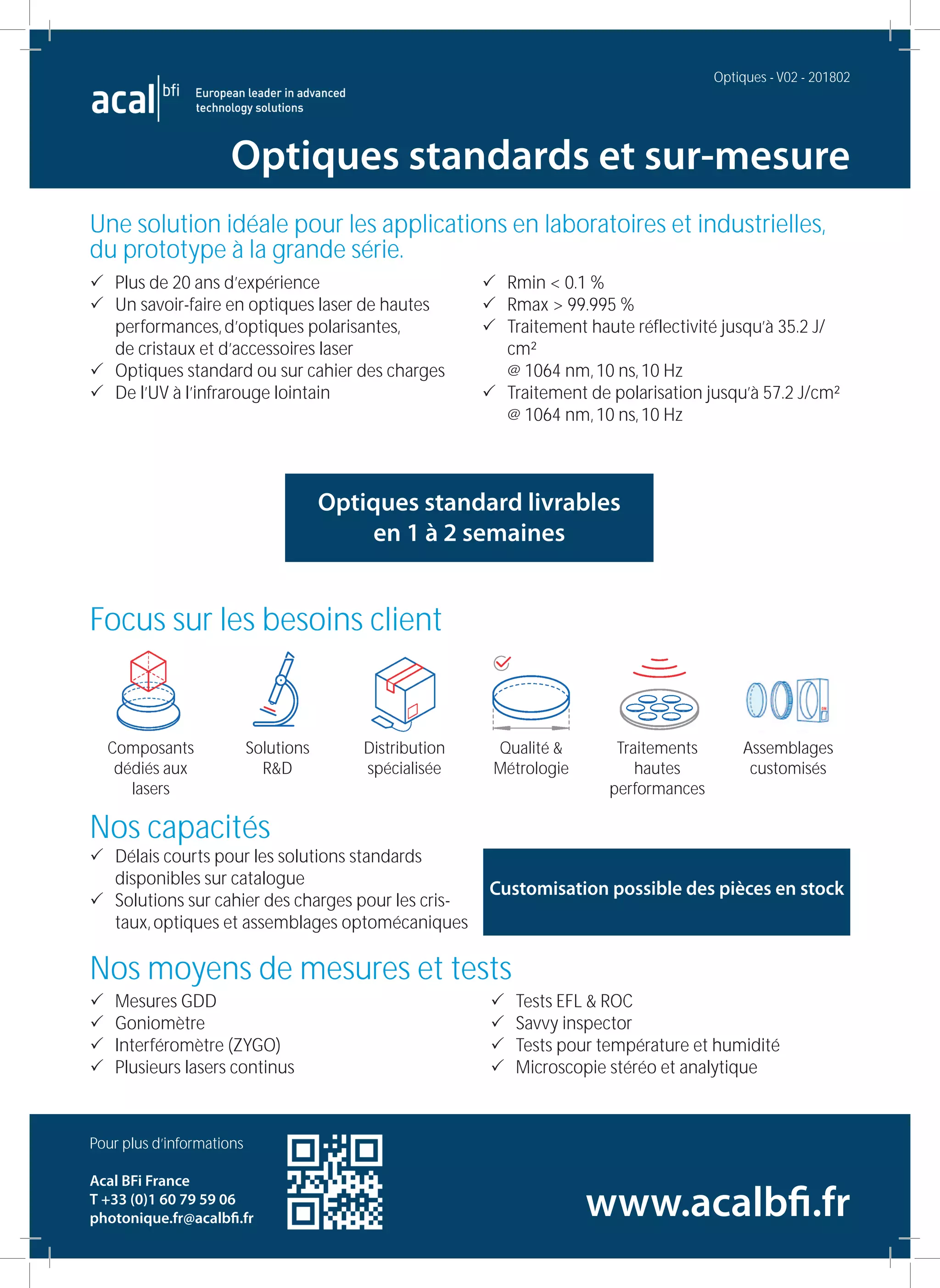

Optiques standards et sur-mesure
33 Plus de 20 ans d’expérience
33 Un savoir-faire en optiques laser de hautes
performances,d’optiques polarisantes,
de cristaux et d’accessoires laser
33 Optiques standard ou sur cahier des charges
33 De l’UV à l’infrarouge lointain
Optiques standard livrables
en 1 à 2 semaines
33 Rmin < 0.1 %
33 Rmax > 99.995 %
33 Traitement haute réflectivité jusqu’à 35.2 J/
cm²
@ 1064 nm,10 ns,10 Hz
33 Traitement de polarisation jusqu’à 57.2 J/cm²
@ 1064 nm,10 ns,10 Hz
Une solution idéale pour les applications en laboratoires et industrielles,
du prototype à la grande série.
Focus sur les besoins client
Nos capacités
33 Délais courts pour les solutions standards
disponibles sur catalogue
33 Solutions sur cahier des charges pour les cris-
taux,optiques et assemblages optomécaniques
33 Mesures GDD
33 Goniomètre
33 Interféromètre (ZYGO)
33 Plusieurs lasers continus
Composants
dédiés aux
lasers
Solutions
R&D
Distribution
spécialisée
Qualité &
Métrologie
Traitements
hautes
performances
Assemblages
customisés
Customisation possible des pièces en stock
Nos moyens de mesures et tests
33 Tests EFL & ROC
33 Savvy inspector
33 Tests pour température et humidité
33 Microscopie stéréo et analytique
Pour plus d’informations
Acal BFi France
T +33 (0)1 60 79 59 06
photonique.fr@acalbfi.fr www.acalbfi.fr
Optiques - V02 - 201802
Optiques standards et sur-mesure
Lignes de produits et customisations possibles
Technologies de traitement
Evaporation par
faisceau d’électrons
Dépôt assisté par ion Pulvérisation par faisceau
d’ions
Pulvérisation
magnétron
Fréquence de déposition > 10 Å/sec ~5 Å/sec 1-3 Å/sec 1-6 Å/sec
Surface traitée par cloche 274-820 cm² 274-820 cm² 500 cm² 4400 cm²
Conductivité thermique faible moyenne haute haute
Températures
pendant le traitement
200 - 300°C 20 - 100°C 20 - 150°C 20 - 100°C
Nombre de couches 1 - 50 ~50 plus de 200 plus de 200
Densité / Porosité Poreux Dense Dure Dure
Adhérence / Durabilité faible bonne excellente excellente
Sensibilité à l’humidité oui oui,légèrement non non
Effet du vieillissement oui oui,légèrement non non
Stress intrinsèque < 100 MPa ~100 MPa quelques 100 MPa quelques 100 MPa
Optiques non
traitées
Optiques
traitées
Cristaux Accessoires
laser
Optiques de
polarisation
Découpe en
coin
Découpe selon
cahier des charges
Réduction
d’épaisseur
Perçage
de trou
Diminution de
diamètre
