1. BEEP BEEP
Clef d’aile
November 16, 2013
Laurent POTIN

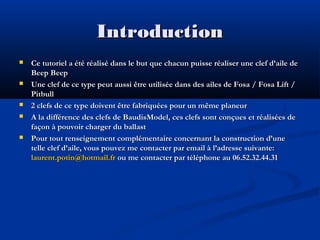

2. Introduction





Ce tutoriel a été réalisé dans le but que chacun puisse réaliser une clef d’aile de
Beep Beep
Une clef de ce type peut aussi être utilisée dans des ailes de Fosa / Fosa Lift /
Pitbull
2 clefs de ce type doivent être fabriquées pour un même planeur
A la différence des clefs de BaudisModel, ces clefs sont conçues et réalisées de
façon à pouvoir charger du ballast
Pour tout renseignement complémentaire concernant la construction d’une
telle clef d’aile, vous pouvez me contacter par email à l’adresse suivante:
laurent.potin@hotmail.fr ou me contacter par téléphone au 06.52.32.44.31

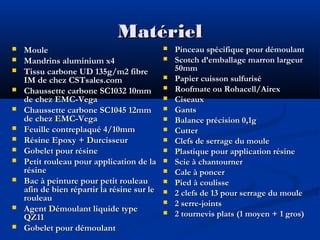

3. Matériel












Moule
Mandrins aluminium x4
Tissu carbone UD 135g/m2 fibre
IM de chez CSTsales.com
Chaussette carbone SC1032 10mm
de chez EMC-Vega
Chaussette carbone SC1045 12mm
de chez EMC-Vega
Feuille contreplaqué 4/10mm
Résine Epoxy + Durcisseur
Gobelet pour résine
Petit rouleau pour application de la
résine
Bac à peinture pour petit rouleau
afin de bien répartir la résine sur le
rouleau
Agent Démoulant liquide type
QZ11
Gobelet pour démoulant
















Pinceau spécifique pour démoulant
Scotch d’emballage marron largeur
50mm
Papier cuisson sulfurisé
Roofmate ou Rohacell/Airex
Ciseaux
Gants
Balance précision 0,1g
Cutter
Clefs de serrage du moule
Plastique pour application résine
Scie à chantourner
Cale à poncer
Pied à coulisse
2 clefs de 13 pour serrage du moule
2 serre-joints
2 tournevis plats (1 moyen + 1 gros)

4. Préparation du moule

Application de 3 couches de démoulant sur tout le moule. Vous noterez que le
moule est entièrement recouvert de scotch d’emballage marron

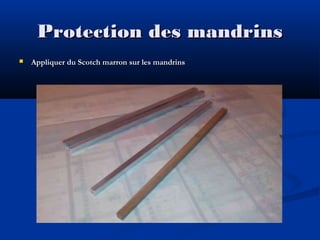

5. Protection des mandrins

Appliquer du Scotch marron sur les mandrins

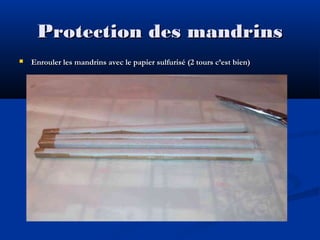

6. Protection des mandrins

Enrouler les mandrins avec le papier sulfurisé (2 tours c’est bien)

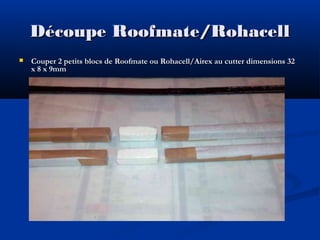

7. Découpe Roofmate/Rohacell

Couper 2 petits blocs de Roofmate ou Rohacell/Airex au cutter dimensions 32
x 8 x 9mm

8. Enfiler grosses chaussettes sur
les mandrins + roofmate



Commencer par enfiler le roofmate et ensuite les mandrins
Découper la chaussette à la bonne longueur une fois le roofmate et le premier
mandrin déjà enfilés et enfiler ensuite le 2ème mandrin par l’autre coté
Faire tourner les mandrins d’1/2 tour par rapport au roofmate

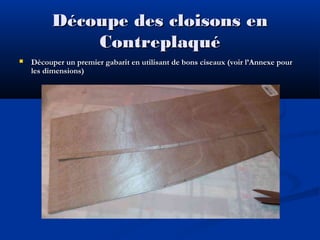

9. Découpe des cloisons en
Contreplaqué

Découper un premier gabarit en utilisant de bons ciseaux (voir l’Annexe pour
les dimensions)

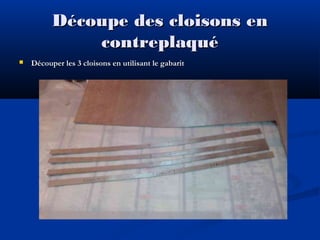

10. Découpe des cloisons en
contreplaqué

Découper les 3 cloisons en utilisant le gabarit

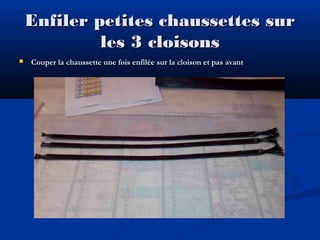

11. Enfiler petites chaussettes sur
les 3 cloisons

Couper la chaussette une fois enfilée sur la cloison et pas avant

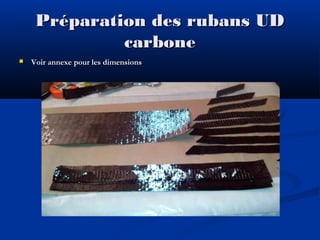

12. Préparation des rubans UD
carbone

Voir annexe pour les dimensions

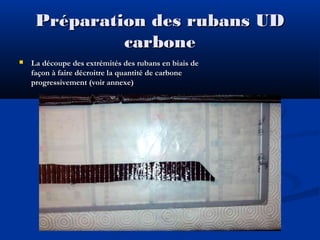

13. Préparation des rubans UD
carbone

La découpe des extrémités des rubans en biais de
façon à faire décroitre la quantité de carbone
progressivement (voir annexe)

14. Préparation des rubans UD
carbone

Regrouper et ordonner les rubans en fonction de l’ordre futur de stratification

15. Prêt?

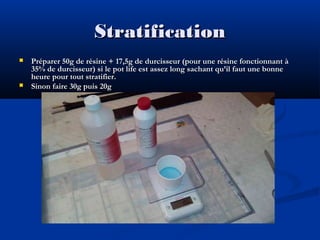

16. Stratification


Préparer 50g de résine + 17,5g de durcisseur (pour une résine fonctionnant à
35% de durcisseur) si le pot life est assez long sachant qu’il faut une bonne
heure pour tout stratifier.
Sinon faire 30g puis 20g

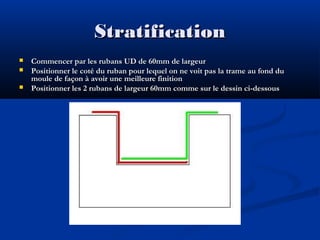

17. Stratification



Commencer par les rubans UD de 60mm de largeur
Positionner le coté du ruban pour lequel on ne voit pas la trame au fond du
moule de façon à avoir une meilleure finition
Positionner les 2 rubans de largeur 60mm comme sur le dessin ci-dessous

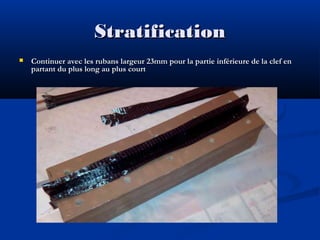

18. Stratification

Continuer avec les rubans largeur 23mm pour la partie inférieure de la clef en
partant du plus long au plus court

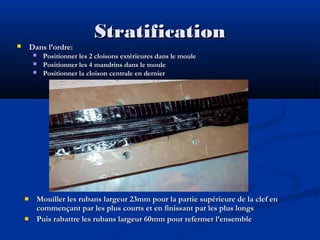

19. Dans l’ordre:






Stratification
Positionner les 2 cloisons extérieures dans le moule
Positionner les 4 mandrins dans le moule
Positionner la cloison centrale en dernier
Mouiller les rubans largeur 23mm pour la partie supérieure de la clef en
commençant par les plus courts et en finissant par les plus longs
Puis rabattre les rubans largeur 60mm pour refermer l’ensemble

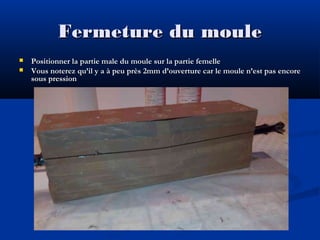

20. Fermeture du moule


Positionner la partie male du moule sur la partie femelle
Vous noterez qu’il y a à peu près 2mm d’ouverture car le moule n’est pas encore
sous pression

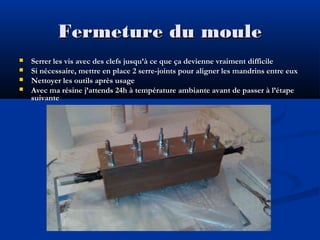

21. Fermeture du moule




Serrer les vis avec des clefs jusqu’à ce que ça devienne vraiment difficile
Si nécessaire, mettre en place 2 serre-joints pour aligner les mandrins entre eux
Nettoyer les outils après usage
Avec ma résine j’attends 24h à température ambiante avant de passer à l’étape
suivante

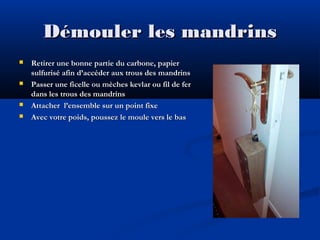

22. Démouler les mandrins




Retirer une bonne partie du carbone, papier
sulfurisé afin d’accéder aux trous des mandrins
Passer une ficelle ou mèches kevlar ou fil de fer
dans les trous des mandrins
Attacher l’ensemble sur un point fixe
Avec votre poids, poussez le moule vers le bas

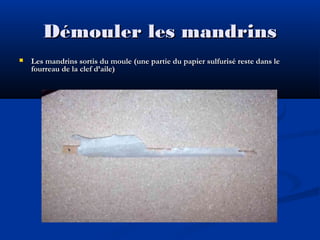

23. Démouler les mandrins

Les mandrins sortis du moule (une partie du papier sulfurisé reste dans le
fourreau de la clef d’aile)

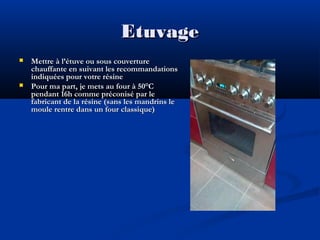

24. Etuvage


Mettre à l’étuve ou sous couverture
chauffante en suivant les recommandations
indiquées pour votre résine
Pour ma part, je mets au four à 50°C
pendant 16h comme préconisé par le
fabricant de la résine (sans les mandrins le
moule rentre dans un four classique)

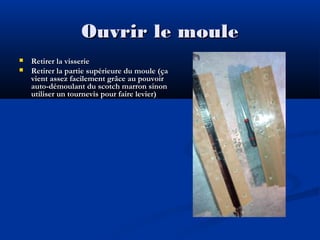

25. Ouvrir le moule


Retirer la visserie
Retirer la partie supérieure du moule (ça
vient assez facilement grâce au pouvoir
auto-démoulant du scotch marron sinon
utiliser un tournevis pour faire levier)

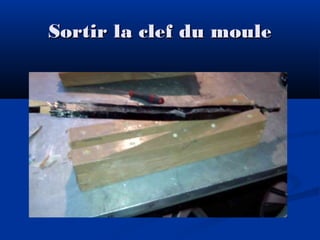

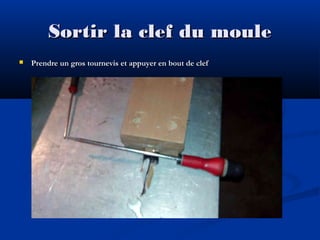

26. Sortir la clef du moule

Prendre un gros tournevis et appuyer en bout de clef

27. Sortir la clef du moule

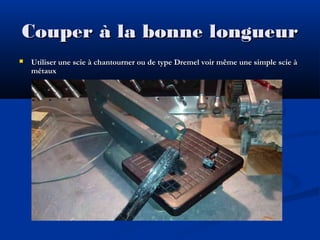

28. Couper à la bonne longueur

Utiliser une scie à chantourner ou de type Dremel voir même une simple scie à
métaux

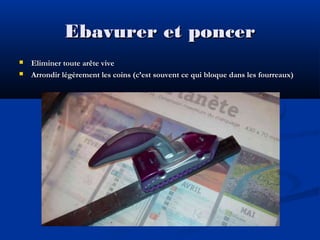

29. Ebavurer et poncer


Eliminer toute arête vive
Arrondir légèrement les coins (c’est souvent ce qui bloque dans les fourreaux)

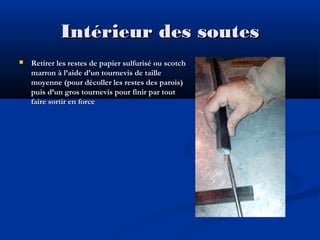

30. Intérieur des soutes

Retirer les restes de papier sulfurisé ou scotch
marron à l’aide d’un tournevis de taille
moyenne (pour décoller les restes des parois)
puis d’un gros tournevis pour finir par tout
faire sortir en force

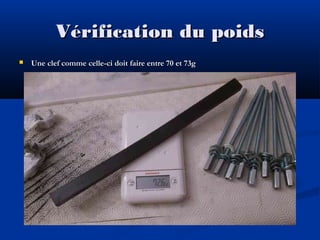

31. Vérification du poids

Une clef comme celle-ci doit faire entre 70 et 73g

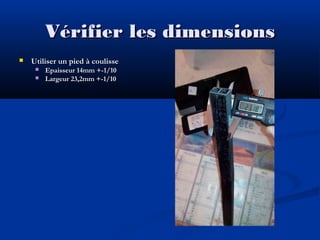

32. Vérifier les dimensions

Utiliser un pied à coulisse


Epaisseur 14mm +-1/10
Largeur 23,2mm +-1/10

33. Test d’insertion dans les
fourreaux

Ca doit forcer légèrement sans plus

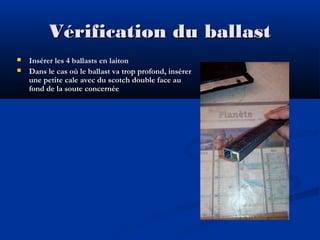

34. Vérification du ballast


Insérer les 4 ballasts en laiton
Dans le cas où le ballast va trop profond, insérer
une petite cale avec du scotch double face au
fond de la soute concernée

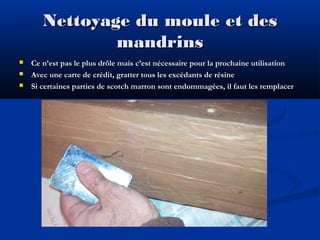

35. Nettoyage du moule et des
mandrins



Ce n’est pas le plus drôle mais c’est nécessaire pour la prochaine utilisation
Avec une carte de crédit, gratter tous les excédants de résine
Si certaines parties de scotch marron sont endommagées, il faut les remplacer

36. La clef est enfin prête

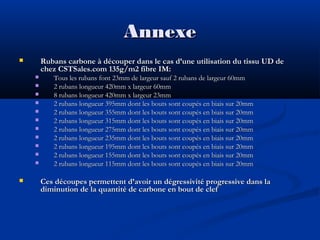

37. Annexe
Rubans carbone à découper dans le cas d’une utilisation du tissu UD de
chez CSTSales.com 135g/m2 fibre IM:













Tous les rubans font 23mm de largeur sauf 2 rubans de largeur 60mm
2 rubans longueur 420mm x largeur 60mm
8 rubans longueur 420mm x largeur 23mm
2 rubans longueur 395mm dont les bouts sont coupés en biais sur 20mm
2 rubans longueur 355mm dont les bouts sont coupés en biais sur 20mm
2 rubans longueur 315mm dont les bouts sont coupés en biais sur 20mm
2 rubans longueur 275mm dont les bouts sont coupés en biais sur 20mm
2 rubans longueur 235mm dont les bouts sont coupés en biais sur 20mm
2 rubans longueur 195mm dont les bouts sont coupés en biais sur 20mm
2 rubans longueur 155mm dont les bouts sont coupés en biais sur 20mm
2 rubans longueur 115mm dont les bouts sont coupés en biais sur 20mm
Ces découpes permettent d’avoir un dégressivité progressive dans la
diminution de la quantité de carbone en bout de clef

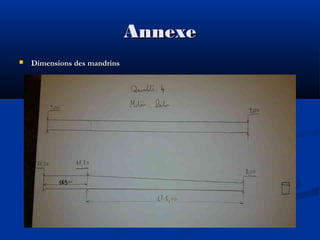

38. Annexe

Dimensions des mandrins

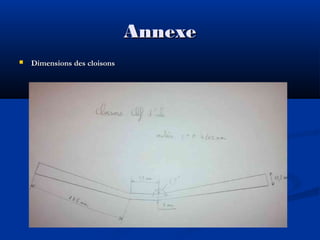

39. Annexe

Dimensions des cloisons

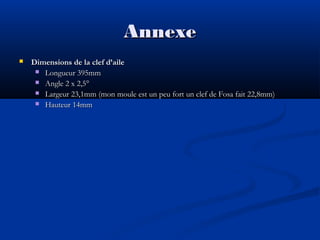

40. Annexe

Dimensions de la clef d’aile
 Longueur 395mm
 Angle 2 x 2,5°
 Largeur 23,1mm (mon moule est un peu fort un clef de Fosa fait 22,8mm)
 Hauteur 14mm
