Béton - Session 1-1.ppt
- 1. SESSION 1 NOUVEAUCONTEXTE NORMATIF EUROPÉEN DES BÉTONS Nouveau contexte normatif européen des bétons SESSION 1.1 (version courte)
- 2. NOUVEAU CONTEXTE NORMATIFEUROPÉEN DES BÉTONS SESSION 1 1.1 Nouveau contexte normatif européen des bétons Introduction Matériau béton encadré par un nouveau contexte normatif et réglementaire Normes : ensemble de textes cohérent, homogène et complet Vise à optimiser : Qualité des bétons Durabilité des ouvrages Logique de progrès
- 3. NOUVEAU CONTEXTE NORMATIFEUROPÉEN DES BÉTONS SESSION 1 1.1 Nouveau contexte normatif européen des bétons NORMES SUR LES CONSTITUANTS

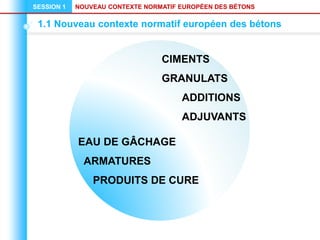

- 4. NOUVEAU CONTEXTE NORMATIFEUROPÉEN DES BÉTONS SESSION 1 1.1 Nouveau contexte normatif européen des bétons CIMENTS GRANULATS ADDITIONS ADJUVANTS EAU DE GÂCHAGE ARMATURES PRODUITS DE CURE

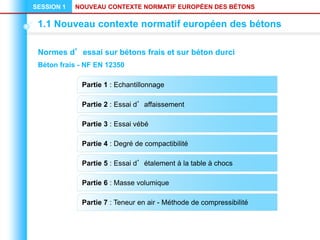

- 5. NOUVEAU CONTEXTE NORMATIFEUROPÉEN DES BÉTONS SESSION 1 1.1 Nouveau contexte normatif européen des bétons Normes d’essai sur bétons frais et sur béton durci Béton frais - NF EN 12350 Partie 2 : Essai d’affaissement Partie 3 : Essai vébé Partie 4 : Degré de compactibilité Partie 5 : Essai d’étalement à la table à chocs Partie 1 : Echantillonnage Partie 6 : Masse volumique Partie 7 : Teneur en air - Méthode de compressibilité

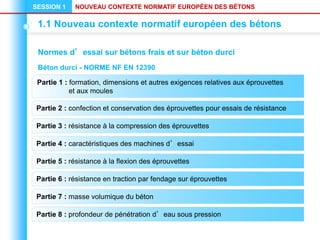

- 6. NOUVEAU CONTEXTE NORMATIFEUROPÉEN DES BÉTONS SESSION 1 1.1 Nouveau contexte normatif européen des bétons Normes d’essai sur bétons frais et sur béton durci Partie 2 : confection et conservation des éprouvettes pour essais de résistance Partie 3 : résistance à la compression des éprouvettes Partie 4 : caractéristiques des machines d’essai Partie 5 : résistance à la flexion des éprouvettes Partie 6 : résistance en traction par fendage sur éprouvettes Partie 1 : formation, dimensions et autres exigences relatives aux éprouvettes et aux moules Partie 7 : masse volumique du béton Partie 8 : profondeur de pénétration d’eau sous pression Béton durci - NORME NF EN 12390
- 7. NOUVEAU CONTEXTE NORMATIFEUROPÉEN DES BÉTONS SESSION 1 1.1 Nouveau contexte normatif européen des bétons NORMES SUR LES CONSTITUANTS NORMES D’ESSAIS SUR BÉTON FRAIS ET BÉTON DURCI

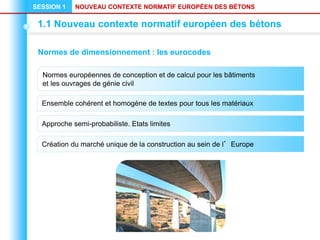

- 8. NOUVEAU CONTEXTE NORMATIFEUROPÉEN DES BÉTONS SESSION 1 1.1 Nouveau contexte normatif européen des bétons Normes de dimensionnement : les eurocodes Normes européennes de conception et de calcul pour les bâtiments et les ouvrages de génie civil Ensemble cohérent et homogène de textes pour tous les matériaux Approche semi-probabiliste. Etats limites Création du marché unique de la construction au sein de l’Europe

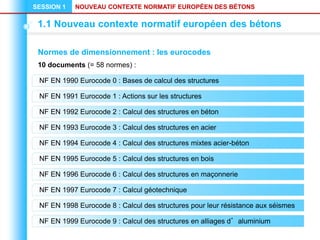

- 9. NOUVEAU CONTEXTE NORMATIFEUROPÉEN DES BÉTONS SESSION 1 1.1 Nouveau contexte normatif européen des bétons Normes de dimensionnement : les eurocodes NF EN 1995 Eurocode 5 : Calcul des structures en bois NF EN 1997 Eurocode 7 : Calcul géotechnique NF EN 1990 Eurocode 0 : Bases de calcul des structures NF EN 1991 Eurocode 1 : Actions sur les structures NF EN 1992 Eurocode 2 : Calcul des structures en béton NF EN 1993 Eurocode 3 : Calcul des structures en acier NF EN 1994 Eurocode 4 : Calcul des structures mixtes acier-béton NF EN 1996 Eurocode 6 : Calcul des structures en maçonnerie NF EN 1998 Eurocode 8 : Calcul des structures pour leur résistance aux séismes NF EN 1999 Eurocode 9 : Calcul des structures en alliages d’aluminium 10 documents (= 58 normes) :
- 10. NOUVEAU CONTEXTE NORMATIFEUROPÉEN DES BÉTONS SESSION 1 1.1 Nouveau contexte normatif européen des bétons Normes de dimensionnement : les eurocodes NF EN 1991 NF EN 1990 NF EN 1992 NF EN 1993 NF EN 1994 NF EN 1995 NF EN 1996 NF EN 1999 NF EN 1997 NF EN 1998 Sécurité structurale, aptitude au service et durabilité Actions sur les structures Conception et calcul Calcul géotechnique et sismique LIENS ENTRE LES EUROCODES Les eurocodes
- 11. NOUVEAU CONTEXTE NORMATIFEUROPÉEN DES BÉTONS SESSION 1 1.1 Nouveau contexte normatif européen des bétons NORMES DE DIMENSIONNEMENT EUROCODES NORMES SUR LES CONSTITUANTS NORMES D’ESSAIS SUR BÉTON FRAIS ET BÉTON DURCI
- 12. NOUVEAU CONTEXTE NORMATIFEUROPÉEN DES BÉTONS SESSION 1 1.1 Nouveau contexte normatif européen des bétons 4 documents de références •Fascicule de documentation : norme NF P 18-011 •Recommandations pour la durabilité des bétons durcis soumis au gel •Recommandations pour la prévention contre les phénomènes d’alcali-réaction •Recommandations pour la prévention contre les phénomènes de réaction sulfatique interne

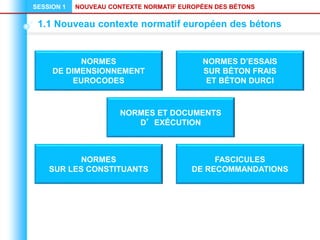

- 13. NOUVEAU CONTEXTE NORMATIFEUROPÉEN DES BÉTONS SESSION 1 1.1 Nouveau contexte normatif européen des bétons NORMES DE DIMENSIONNEMENT EUROCODES NORMES D’ESSAIS SUR BÉTON FRAIS ET BÉTON DURCI FASCICULES DE RECOMMANDATIONS NORMES SUR LES CONSTITUANTS
- 14. NOUVEAU CONTEXTE NORMATIFEUROPÉEN DES BÉTONS SESSION 1 1.1 Nouveau contexte normatif européen des bétons Normes et documents d’exécution Travaux de génie civil : Fascicule 65 : mis en conformité avec le nouveau contexte normatif Norme NF EN 13670 – Exécution des structures en béton
- 15. NOUVEAU CONTEXTE NORMATIFEUROPÉEN DES BÉTONS SESSION 1 1.1 Nouveau contexte normatif européen des bétons FASCICULES DE RECOMMANDATIONS NORMES SUR LES CONSTITUANTS NORMES DE DIMENSIONNEMENT EUROCODES NORMES D’ESSAIS SUR BÉTON FRAIS ET BÉTON DURCI NORMES ET DOCUMENTS D’EXÉCUTION
- 16. NOUVEAU CONTEXTE NORMATIFEUROPÉEN DES BÉTONS SESSION 1 1.1 Nouveau contexte normatif européen des bétons Normes et produits préfabriqués structuraux en béton Norme NF EN 13369 : « Règles communes »

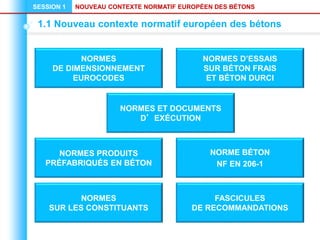

- 17. NOUVEAU CONTEXTE NORMATIFEUROPÉEN DES BÉTONS SESSION 1 1.1 Nouveau contexte normatif européen des bétons FASCICULES DE RECOMMANDATIONS NORMES SUR LES CONSTITUANTS NORMES DE DIMENSIONNEMENT EUROCODES NORMES D’ESSAIS SUR BÉTON FRAIS ET BÉTON DURCI NORMES PRODUITS PRÉFABRIQUÉS EN BÉTON NORMES ET DOCUMENTS D’EXÉCUTION
- 18. NOUVEAU CONTEXTE NORMATIFEUROPÉEN DES BÉTONS SESSION 1 1.1 Nouveau contexte normatif européen des bétons Concerne : Les bétons prêts à l’emploi Les bétons fabriqués sur chantier Couvre : Spécifications, production, livraison et contrôle de conformité des bétons Prend en compte : Durabilité (classes d’exposition) La norme béton : NF EN 206-1
- 19. NOUVEAU CONTEXTE NORMATIFEUROPÉEN DES BÉTONS SESSION 1 1.1 Nouveau contexte normatif européen des bétons FASCICULES DE RECOMMANDATIONS NORMES SUR LES CONSTITUANTS NORMES DE DIMENSIONNEMENT EUROCODES NORMES D’ESSAIS SUR BÉTON FRAIS ET BÉTON DURCI NORMES PRODUITS PRÉFABRIQUÉS EN BÉTON NORMES ET DOCUMENTS D’EXÉCUTION NORME BÉTON NF EN 206-1
- 20. NOUVEAU CONTEXTE NORMATIFEUROPÉEN DES BÉTONS SESSION 1 1.1 Nouveau contexte normatif européen des bétons STRUCTURES EN BÉTON NORMES SUR LES CONSTITUANTS CIMENTS / GRANULATS / ADJUVANTS… NORME BÉTON NF EN 206-1 NORMES DE DIMENSIONNEMENT EUROCODE 0 EUROCODE 1 EUROCODE 2 NORMES D’ESSAIS SUR • BÉTON FRAIS NF EN 12350 • BÉTON DURCI NF EN 12390 NORME Produits préfabriqués structuraux en béton et NF EN 13369 NORMES ET DOCUMENTS D’EXÉCUTION Fascicule 65 Autres fascicules du CCTG puis EN 13670-1 (exécution des structures en béton) FASCICULES DE RECOMMANDATIONS Alcali-réaction Gel / dégel… SOMMAIRE SESSION 1 SOMMAIRE GÉNÉRAL
Notes de l'éditeur
- #3 Un nouveau contexte normatif et réglementaire encadre désormais l’utilisation du matériau BÉTON. Toutes les normes constituent un ensemble de textes COHÉRENT, HOMOGÊNE, LOGIQUE ET COMPLET. Cette évolution s’inscrit dans une LOGIQUE de PROGRÈS visant à optimiser : La QUALITÉ DES BÉTONS, La DURABILITÉ DES OUVRAGES.
- #4 3
- #7 6
- #9 Normes de dimensionnement : les eurocodes Les normes eurocodes sont des normes européennes de conception et de calcul pour les bâtiments et les ouvrages de génie civil Elles ont pour objet d’harmoniser les règles de conception et de calcul au sein des différents états de la communauté européenne et de contribuer à la création du marché unique de la construction. Elles forment un ensemble cohérent et homogène de textes : Faisant appel à une approche unique, semi-probabiliste avec des méthodes de dimensionnement selon les ETATS LIMITES, Appliqués aux DIFFERENTS MATERIAUX et aux divers types de constructions.
- #10 9
- #13 12
