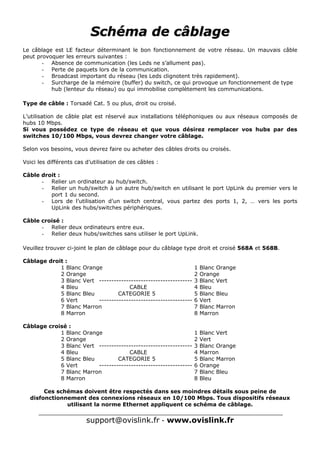

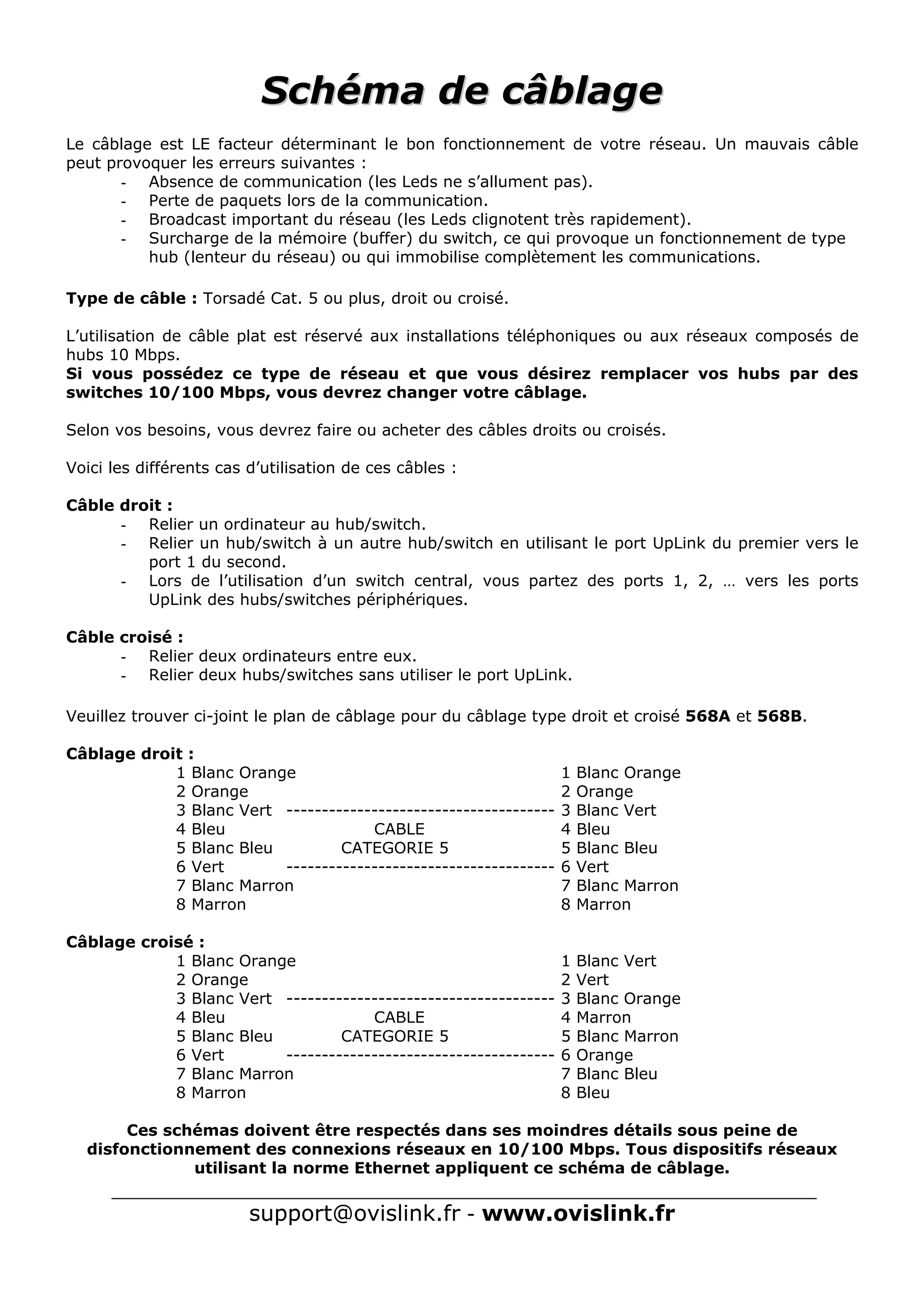

1. Schéma de câblage
Le câblage est LE facteur déterminant le bon fonctionnement de votre réseau. Un mauvais câble
peut provoquer les erreurs suivantes :
- Absence de communication (les Leds ne s’allument pas).
- Perte de paquets lors de la communication.
- Broadcast important du réseau (les Leds clignotent très rapidement).
- Surcharge de la mémoire (buffer) du switch, ce qui provoque un fonctionnement de type
hub (lenteur du réseau) ou qui immobilise complètement les communications.
Type de câble : Torsadé Cat. 5 ou plus, droit ou croisé.
L’utilisation de câble plat est réservé aux installations téléphoniques ou aux réseaux composés de
hubs 10 Mbps.
Si vous possédez ce type de réseau et que vous désirez remplacer vos hubs par des
switches 10/100 Mbps, vous devrez changer votre câblage.
Selon vos besoins, vous devrez faire ou acheter des câbles droits ou croisés.
Voici les différents cas d’utilisation de ces câbles :
Câble droit :
- Relier un ordinateur au hub/switch.
- Relier un hub/switch à un autre hub/switch en utilisant le port UpLink du premier vers le
port 1 du second.
- Lors de l’utilisation d’un switch central, vous partez des ports 1, 2, … vers les ports
UpLink des hubs/switches périphériques.
Câble croisé :
- Relier deux ordinateurs entre eux.
- Relier deux hubs/switches sans utiliser le port UpLink.
Veuillez trouver ci-joint le plan de câblage pour du câblage type droit et croisé 568A et 568B.
Câblage droit :
1 Blanc Orange 1 Blanc Orange
2 Orange 2 Orange
3 Blanc Vert -------------------------------------- 3 Blanc Vert
4 Bleu CABLE 4 Bleu
5 Blanc Bleu CATEGORIE 5 5 Blanc Bleu
6 Vert -------------------------------------- 6 Vert
7 Blanc Marron 7 Blanc Marron
8 Marron 8 Marron
Câblage croisé :
1 Blanc Orange 1 Blanc Vert
2 Orange 2 Vert
3 Blanc Vert -------------------------------------- 3 Blanc Orange
4 Bleu CABLE 4 Marron
5 Blanc Bleu CATEGORIE 5 5 Blanc Marron
6 Vert -------------------------------------- 6 Orange
7 Blanc Marron 7 Blanc Bleu
8 Marron 8 Bleu
Ces schémas doivent être respectés dans ses moindres détails sous peine de
disfonctionnement des connexions réseaux en 10/100 Mbps. Tous dispositifs réseaux
utilisant la norme Ethernet appliquent ce schéma de câblage.
