1. Cap sur le futur
Brochure Chauffage - Ventil. - Clim. - Froid
avec tarif professionnel
Cap sur l’efficacité énergétique
et la maintenance préventive! 2012

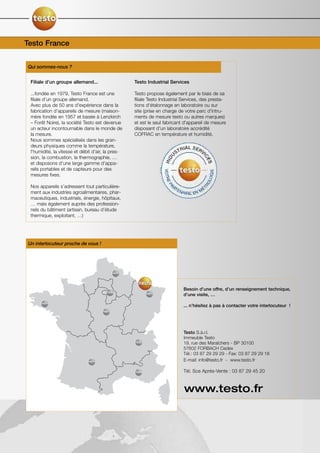

2. Testo France
Qui sommes-nous ?
Filiale d’un groupe allemand... Testo Industrial Services
...fondée en 1979, Testo France est une Testo propose également par le biais de sa
filiale d’un groupe allemand. filiale Testo Industrial Services, des presta-
Avec plus de 50 ans d'expérience dans la tions d'étalonnage en laboratoire ou sur
fabrication d'appareils de mesure (maison- site (prise en charge de votre parc d'intru-
mère fondée en 1957 et basée à Lenzkirch ments de mesure testo ou autres marques)
– Forêt Noire), la société Testo est devenue et est le seul fabricant d'appareil de mesure
un acteur incontournable dans le monde de disposant d'un laboratoire accrédité
la mesure. COFRAC en température et humidité.
Nous sommes spécialisés dans les gran-
deurs physiques comme la température,
l'humidité, la vitesse et débit d'air, la pres-
sion, la combustion, la thermographie, …
et disposons d’une large gamme d'appa-
reils portables et de capteurs pour des
mesures fixes.
Nos appareils s’adressent tout particulière-
ment aux industries agroalimentaires, phar-
maceutiques, industriels, énergie, hôpitaux,
… mais également auprès des profession-
nels du bâtiment (artisan, bureau d’étude
thermique, exploitant, …)
Un interlocuteur proche de vous !
Besoin d’une offre, d’un renseignement technique,
d’une visite, …
... n’hésitez à pas à contacter votre interlocuteur !
Testo S.à.r.l.
Immeuble Testo
19, rue des Maraîchers - BP 30100
57602 FORBACH Cedex
Tél.: 03 87 29 29 29 - Fax: 03 87 29 29 18
E-mail: info@testo.fr - www.testo.fr
Tél. Sce Après-Vente : 03 87 29 45 20
AjaccioCORSE www.testo.fr

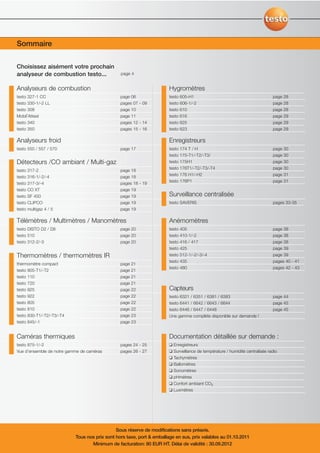

3. Sommaire
Pour chaque application, son appareil de mesure !
Choisissez aisément votre prochain
analyseur de combustion testo... page 4
Analyseurs de combustion Hygromètres
testo 327-1 CC page 06 testo 605-H1 page 28
testo 330-1/-2 LL pages 07 - 09 testo 606-1/-2 page 28
testo 308 page 10 testo 610 page 28
Mobil’Attest page 11 testo 616 page 29
testo 340 pages 12 - 14 testo 625 page 29
testo 350 pages 15 - 16 testo 623 page 29
Analyseurs froid Enregistreurs
testo 550 / 557 / 570 page 17 testo 174 T / H page 30
testo 175-T1/-T2/-T3/ page 30
Détecteurs /CO ambiant / Multi-gaz testo 175H1 page 30
testo 176T1/-T2/-T3/-T4 page 30
testo 317-2 page 18
testo 176 H1/-H2 page 31
testo 316-1/-2/-4 page 18
testo 176P1 page 31
testo 317-3/-4 pages 18 - 19
testo CO XT page 19
testo SF 450 page 19 Surveillance centralisée
testo CLIPCO page 19 testo SAVERIS pages 33-35
testo multigaz 4 / 5 page 19

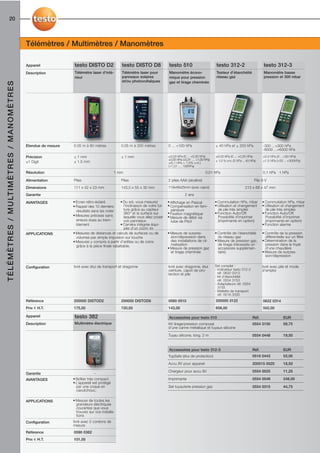

Télémètres / Multimètres / Manomètres Anémomètres

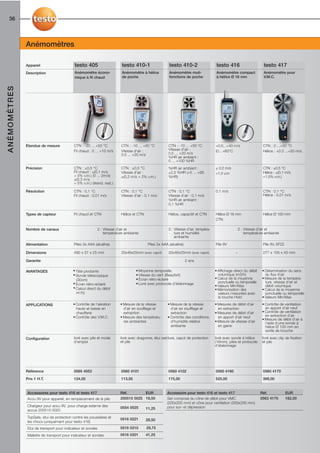

testo DISTO D2 / D8 page 20 testo 405 page 38
testo 510 page 20 testo 410-1/-2 page 38
testo 312-2/-3 page 20 testo 416 / 417 page 38
testo 425 page 39

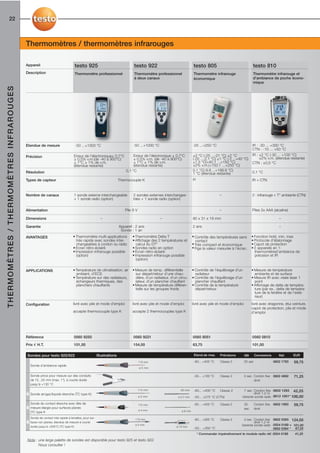

Thermomètres / thermomètres IR testo 512-1/-2/-3/-4 page 39
testo 435 pages 40 - 41
thermomètre compact page 21

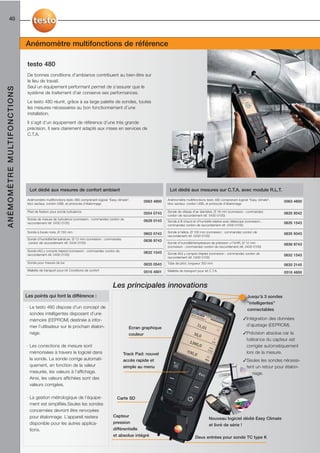

testo 480 pages 42 - 43
testo 905-T1/-T2 page 21
testo 110 page 21
testo 720 page 21

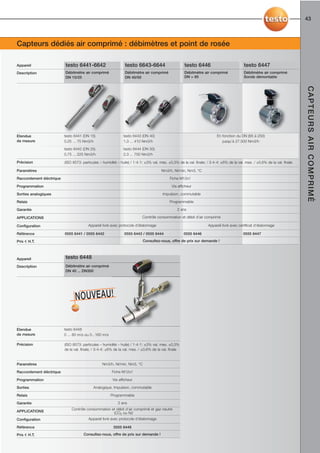

testo 925 page 22 Capteurs
testo 922 page 22 testo 6321 / 6351 / 6381 / 6383 page 44
testo 805 page 22 testo 6441 / 6642 / 6643 / 6644 page 45
testo 810 page 22 testo 6446 / 6447 / 6448 page 45
testo 830-T1/-T2/-T3/-T4 page 23 Une gamme complète disponible sur demande !
testo 845/-1 page 23
Caméras thermiques Documentation détaillée sur demande :
testo 875-1/-2 pages 24 - 25 ❑ Enregistreurs
Vue d’ensemble de notre gamme de caméras pages 26 - 27 ❑ Surveillance de température / humidité centralisée radio
❑ Tachymètres
❑ Ballomètres
❑ Sonomètres
❑ pHmètres
❑ Confort ambiant CO2
❑ Luxmètres
Sous réserve de modifications sans préavis.
Tous nos prix sont hors taxe, port & emballage en sus, prix valables au 01.10.2011
Minimum de facturation: 80 EUR HT. Délai de validité : 30.09.2012

4. 4
Choisissez aisément votre prochain analyseur de combustion testo...
testo 327-1 testo 327-2 testo 330-1 LL
Applications • > 100 entretiens/an lorsque • > 100 entretiens par an pour • > 100 entretiens par an pour
90% de chaudières gaz. chaudières tous combustibles. chaudières tous combustibles.
• Jusqu'à 100 entretiens par an • Adapté aux chaudières à • Adapté aux chaudières à
lorsque chaudières tous condensation condensation
combustibles.
• Adapté aux chaudières à
condensation.
Nombre max de cellules 2 2 3
Type de cellules disponibles O2+CO O2 + CO O2 + CO + CO low+ NOx
Evolutif NOx sans retour SAV
Protection cellule CO
Menus dédiés et conformes aux
nouveaux arrêtés
Gestion automatisée de l'attesta- avec liaison bluetooth en Interface Excel (à téléchar
tion d'entretien pour installations de association avec un PDA ger) ou par liaison bluetooth
4 à 400 KW en association avec un PDA
Mesures sur chaudières > 400 KW
ou installations industrielles
Matrice de combustion couleur qui
indique les bons réglages suivant le
type de chaudière
Autodiagnostic = plus de pannes
intempestives
Sécheur Peltier
Liaison sans fil entre unité de
contrôle et coffret d'analyse
Cellules, accus remplacables par
l'utilisateur sans retour SAV
Type de liaison IR IRDA ou Bluetooth (option) IRDA ou Bluetooth (option)
Alimentation Accus Li Ions + secteur Accus Li Ions + secteur Accus Li Ions + secteur
Mémoire et liaison PC avec liaison bluetooth en
association avec un PDA
Garantie 2 ans sans souscription 2 ans sans souscription 5 ans sans souscription
à un contrat d'entretien y à un contrat d'entretien y à un contrat d'entretien y
compris pour cellules sauf accus, compris pour cellules sauf accus, compris pour cellules sauf accus,
thermocouple, filtres thermocouple, filtres thermocouple, filtres, cellule NO
Certifié EN 50379 EN 50379 EN 50379

5. 5

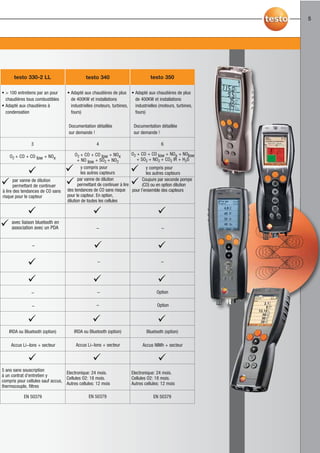

testo 330-2 LL testo 340 testo 350
• > 100 entretiens par an pour • Adapté aux chaudières de plus • Adapté aux chaudières de plus
chaudières tous combustibles de 400KW et installations de 400KW et installations
• Adapté aux chaudières à industrielles (moteurs, turbines, industrielles (moteurs, turbines,
condensation fours) fours)
Documentation détaillée Documentation détaillée
sur demande ! sur demande !
3 4 6
O2 + CO + CO low + NOx O2 + CO + CO low + NOx O2 + CO + CO low + NOx + NOlow
+ NO low + SO2 + NO2 + SO2 + NO2 + CO2 IR + H2S
y compris pour y compris pour
les autres capteurs les autres capteurs
par vanne de dilution par vanne de dilution Coupure par seconde pompe
permettant de continuer permettant de continuer à lire (CO) ou en option dilution
à lire des tendances de CO sans des tendances de CO sans risque pour l’ensemble des capteurs
risque pour le capteur pour le capteur. En option,
dilution de toutes les cellules
avec liaison bluetooth en
association avec un PDA
Option
Option
IRDA ou Bluetooth (option) IRDA ou Bluetooth (option) Bluetooth (option)
Accus Li Ions + secteur Accus Li Ions + secteur Accus NIMh + secteur
5 ans sans souscription
Electronique: 24 mois. Electronique: 24 mois.
à un contrat d'entretien y
Cellules O2: 18 mois. Cellules O2: 18 mois.
compris pour cellules sauf accus,
Autres cellules: 12 mois Autres cellules: 12 mois
thermocouple, filtres
EN 50379 EN 50379 EN 50379

6. 6
Arrêté contrôle des chaudières
Analyseur de combustion
testo 327-1 CC
A N A LY S E U R S D E C O M B U S T I O N
Les points qui font la différence :
Afficheur grand format :
· Très simple d'utilisation : 4 lignes indique tous les para-
mètres d'une manière
en 1 clic, vous êtes prêts à mesurer!
très lisible y compris dans
· Opérationnel en 30 secondes des endroits peu éclairés.
· Accus Li Ions de série (pas d'effet mémoire, charge rapide)
· Echelle CO : jusqu'à 4000 ppm ! (protection assurée contre les
surcharges)
· Sonde de prélèvement équipée d'un connecteur métallique
très robuste
· Pot de condensation intégré et protégé des chocs
· Coque de protection élastomère lavable : votre analyseur
est protégé
· Possibilité de communiquer avec l'opacimètre électronique

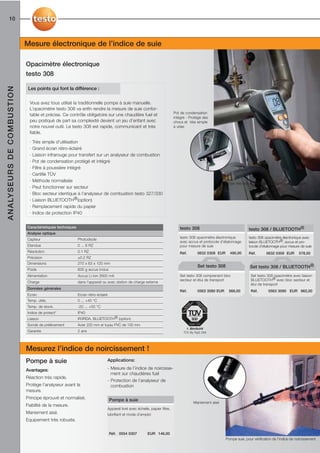

testo 308 (option avec valeur contractuelle de suie éditée
sur le ticket d'impression)
· Possibilité de tester l'étanchéité d'un conduit ventouse Analyseur de combustion
(sonde en option)
· Idéal pour chaudière à condensation avec calcul des ren- testo 327-2 CC
dements > 100% !
· Garantie 2 ans pour cellules mais également électronique, Les différences avec le modèle 327-1 CC :
pompe de prélèvement sans souscription à un contrat
d'entretien (sauf filtres, thermocouple, et accus) · Accus Li-Ions de série avec 2x plus d'autonomie (10 heures !)
· Cellules remplaçables par l'utilisateur sans retour SAV
· Plus de pannes intempestives grâce au menu diagnostic qui
définit l'état de santé de votre équipement
· Liaison IRDA : pour communication avec un PDA
· Liaison BLUETOOTH en option pour un transfert des données
GARANTIE GARANTIE
2 ANS* 2 ANS*
Lot complet testo 327-1 CC Lot complet testo 327-2 CC
Analyseur de combustion avec accus Li-Ions* Analyseur de combustion avec accus Li-Ions*
*sauf thermocouples, accus, filtres
Sonde de prélèvement 180 mm* Sonde de prélèvement 180 mm*
Bloc secteur Bloc secteur
Imprimante infrarouge Imprimante infrarouge
Mallette de transport PVC très robuste Mallette de transport PVC très robuste
Réf. 0563 3203 11 € HT 960,00 Réf. Lot 32721CC € HT 1320,00
:
Option indispensable
testo
Opacimètre électronique
308 pour chaudiè re fioul, cf p. 11
Accessoires Réf. EUR
Possibilité de souscrire à un contrat
Papier thermique pour imprimante (x6) 0554 0568 25,00
d’entretien garantie totale 5 ans,
Filtres (x10) 0554 0040 27,25
nous consulter !
kit pression gaz 0554 1203 47,00

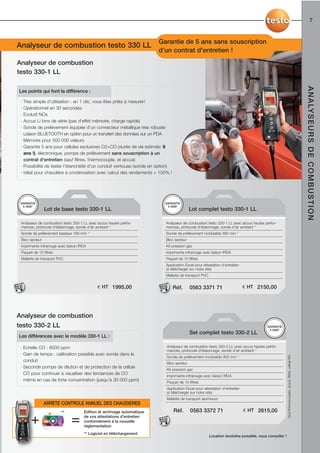

7. 7

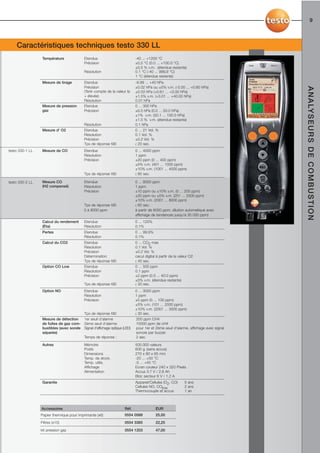

Caractéristiques techniques testo 327 Garantie de 5 ans sans souscription
Analyseur de combustion testo 330 LL
d’un contrat d'entretien !
Analyseur de combustion
testo 330-1 LL
A N A LY S E U R S D E C O M B U S T I O N
Les points qui font la différence :
· Très simple d'utilisation : en 1 clic, vous êtes prêts à mesurer!
· Opérationnel en 30 secondes
· Evolutif NOx
· Accus Li Ions de série (pas d'effet mémoire, charge rapide)
· Sonde de prélèvement équipée d'un connecteur métallique très robuste
· Liaison BLUETOOTH en option pour un transfert des données sur un PDA
· Mémoire pour 500 000 valeurs
· Garantie 5 ans pour cellules exclusives O2+CO (durée de vie estimée: 6
ans !), électronique, pompe de prélèvement sans souscription à un
contrat d'entretien (sauf filtres, thermocouple, et accus)
· Possibilité de tester l'étanchéité d'un conduit ventouse (sonde en option)
· Idéal pour chaudière à condensation avec calcul des rendements > 100% !
GARANTIE GARANTIE
5 ANS* 5 ANS*
Lot de base testo 330-1 LL Lot complet testo 330-1 LL
Analyseur de combustion testo 330-1 LL avec accus hautes perfor- Analyseur de combustion testo 330-1 LL avec accus hautes perfor-
mances, protocole d'étalonnage, sonde d’air ambiant * mances, protocole d'étalonnage, sonde d’air ambiant *
Sonde de prélèvement basique 180 mm * Sonde de prélèvement modulable 300 mm *
Bloc secteur Bloc secteur
Imprimante infrarouge avec liaison IRDA Kit pression gaz
Paquet de 10 filtres Imprimante infrarouge avec liaison IRDA
Mallette de transport PVC Paquet de 10 filtres
Application Excel pour attestation d'entretien
(à télécharger sur notre site)
Mallette de transport PVC
€ HT 1995,00 Réf. 0563 3371 71 € HT 2150,00
Analyseur de combustion
testo 330-2 LL GARANTIE
5 ANS*
Set complet testo 330-2 LL
Les différences avec le modèle 330-1 LL :
· Echelle CO : 8000 ppm Analyseur de combustion testo 330-2 LL avec accus hautes perfor-
mances, protocole d'étalonnage, sonde d’air ambiant *
· Gain de temps : calibration possible avec sonde dans le
*sauf thermocouples, accus, filtres, cellule NO
Sonde de prélèvement modulable 300 mm *
conduit
Bloc secteur
· Seconde pompe de dilution et de protection de la cellule
Kit pression gaz
CO pour continuer à visualiser des tendances de CO Imprimante infrarouge avec liaison IRDA
même en cas de forte concentration (jusqu’à 30 000 ppm) Paquet de 10 filtres
Application Excel pour attestation d'entretien
(à télécharger sur notre site)
Mallette de transport aluminium
ARRETE CONTROLE ANNUEL DES CHAUDIERES
** Edition et archivage automatique Réf. 0563 3372 71 € HT 2615,00
+ = de vos attestations d'entretien
conformément à la nouvelle
réglementation
** Logiciel en téléchargement
Location évolutive possible, nous consulter !

8. 8
Analyseur de combustion testo 330 LL : les menus dédiés
L’analyse de combustion... 14.09.09 14:35
Testo
Propane
...est le point primordial dans le réglage d’une Les avantages de la matrice : Mesures
A N A LY S E U R S D E C O M B U S T I O N
chaudière. Avec l’O2, le CO et les autres · La matrice de combustion vous guide dans vos rég- 122.3 °C TF 5.8 qA
paramètres, vous serez capable de définir si lages en affichant l’évolution des teneurs d’O2 et de
votre chaudière est correctement réglée et si CO.
elle fonctionne d’une manière optimale avec un · Vous serez capable de régler d’une manière optimale
rendement le plus élevé possible. l’installation sans avoir à vous poser de questions sur
Pour vous aider, personnalisez l’affichage de les valeurs à obtenir. Echelle idéale
votre analyseur en sélectionnant 4 à 8 · A l’aide du pointeur qui se déplace en parallèle de ≤ 100 ppm CO
≤ 4 % O2
paramètres, 4 paramètres sous forme de vos réglages, vous visualisez en instantané le
courbe ou encore l’affichage de la matrice de comportement de votre installation. Options Stop Valeurs
combustion. · La fonction zoom automatique affiche d’une manière La concentration de CO est trop élevée,
très lisible et en grand format les données de votre le testo 330 LL vous indique quelle
serait la valeur idéale.
chaudière.
La mesure de CO ambiant... 14.09.09 14:35
Testo
Gaz naturel
...détermine la quantité de CO présent dans Les avantages du nouveau testo 330 LL : Seuil d’alarme 30 ppm CO
l’air ambiant. Les données sont affichées très · Affichage simple et rapide des seuils d’alarmes.
22 ppm COamb
simplement sur un graphique qui indique sur · A l’aide du pointeur, vous suivrez en instantanée
une zone verte que la teneur mesurée se situe l’évolution de la teneur de CO en ambiance.
Danger
sous le seuil légal et que l’alarme n’est pas · Le curseur indique avec précision la valeur
dépassée. La zone rouge indique que la valeur instantanée
mesurée se situe au-delà de la limite fixée et · L’analyseur signale également par une alarme sonore
n’est pas tolérable. que la teneur en CO a dépassé le seuil fixé.
Options Stop Mémoire
La valeur de CO se situe à une teneur
acceptable qui n’excède pas le seuil défini.
Le test de la conduite gaz... 14.09.09 14:35
Testo
Gaz naturel
Test des conduites gaz
...détermine à l’aide de 4 contrôles si la conduite Les avantages du nouveau testo 330 LL : Test d’étanchéité
est en sécurité : test d’étanchéité apparente, test · L’analyseur vous guide pas à pas et très facilement
Test principal
débit fuite, pression réelle, détection de fuites. dans les bons contrôles.
Test d’étanchéité
Après avoir sélectionné le menu, l’analyseur de · L’analyseur affiche à l’aide de l’écran graphique les complet
combustion vous guide étape par étape dans le informations pertinentes. Recherche de fuites
test d’étanchéité d’une conduite. La sonde de · Les valeurs mesurées sont affichées dans un dia-
détection de fuites (option) est nécessaire pour gramme très clair.
rechercher d’éventuelles fuites.
Param. OK Lieu
4 tests pour juger de la sécurité de
l’installation gaz.
14.09.09 14:35
La mesure du tirage...
Testo
Gaz naturel
...démarre directement dès sélection du menu Les avantages du nouveau testo 330 LL : Flux central
adéquat. Après la mise à zéro, une inter- · Aide graphique pour mesure de tirage avec
prétation est réalisée par l’analyseur par recherche parallèle du flux central (point chaud) TF max
rapport à la différence de pression · Avec le testo 330-2 LL, vous réalisez la mise à zéro
atmosphérique et celle du conduit. du capteur, sonde dans le conduit ! TF
· Le seuil d’alarme déterminé est affiché clairement sur
Tirage
l’écran
Dépression
Graphique Start Mémoire
L’interprétation de la mesure: dépression
constatée (-4.31 hPa).

9. 9
Caractéristiques techniques testo 330 LL
Température Etendue -40 ... +1200 °C
Précision ±0,5 °C (0.0 ... +100.0 °C)
±0,5 % v.m. (étendue restante)
Résolution 0.1 °C (-40 ... 999,9 °C)
1 °C (étendue restante)
Mesure de tirage Etendue -9.99 ... +40 hPa
Précision ±0.02 hPa ou ±5% v.m. (-0.50 ... +0.60 hPa)
A N A LY S E U R S D E C O M B U S T I O N
(Tenir compte de la valeur la ±0.03 hPa (+0.61 ... +3.00 hPa)
+ élevée) ±1.5% v.m. (+3.01 ... +40.00 hPa)
Résolution 0.01 hPa
Mesure de pression Etendue 0 ... 300 hPa
gaz Précision ±0.5 hPa (0.0 ... 50.0 hPa)
±1% v.m. (50.1 ... 100.0 hPa)
±1.5 % v.m. (étendue restante)
Résolution 0.1 hPa
Mesure d' O2 Etendue 0 ... 21 Vol. %
Résolution 0.1 Vol. %
Précision ±0.2 Vol. %
Tps de réponse t90 〈 20 sec.
testo 330-1 LL Mesure de CO Etendue 0 ... 4000 ppm
Résolution 1 ppm
Précision ±20 ppm (0 ... 400 ppm)
±5% v.m. (401 ... 1000 ppm)
±10% v.m. (1001 ... 4000 ppm)
Tps de réponse t90 〈 60 sec.
testo 330-2 LL Mesure CO Etendue 0 ... 8000 ppm
(H2 compensé) Résolution 1 ppm
Précision ±10 ppm ou ±10% v.m. (0 ... 200 ppm)
±20 ppm ou ±5% v.m. (201 ... 2000 ppm)
±10% v.m. (2001 ... 8000 ppm)
Tps de réponse t90 〈 60 sec.
0 à 8000 ppm à partir de 8000 ppm, dilution automatique avec
affichage de tendances jusqu’à 30 000 ppm)
Calcul du rendement Etendue 0 ... 120%
(Eta) Résolution 0.1%
Pertes Etendue 0 ... 99.9%
Résolution 0.1%
Calcul du CO2 Etendue 0 ... CO2 max
Résolution 0.1 Vol. %
Précision ±0.2 Vol. %
Détermination cacul digital à partir de la valeur O2
Tps de réponse t90 〈 40 sec.
Option CO Low Etendue 0 ... 500 ppm
Résolution 0.1 ppm
Précision ±2 ppm (0.0 ... 40.0 ppm)
±5% v.m. (étendue restante)
Tps de réponse t90 〈 30 sec.
Option NO Etendue 0 ... 3000 ppm
Résolution 1 ppm
Précision ±5 ppm (0 ... 100 ppm)
±5% v.m. (101 ... 2000 ppm)
±10% v.m. (2001 ... 3000 ppm)
Tps de réponse t90 〈 30 sec.
Mesure de détection 1er seuil d'alarme 200 ppm CH4
de fuites de gaz com- 2ème seuil d'alarme 10000 ppm de cH4
bustibles (avec sonde Signal d'affichage optique (LED) pour 1er et 2ème seuil d'alarme, affichage avec signal
séparée) sonore par buzzer.
Temps de réponse : 2 sec.
Autres Mémoire 500.000 valeurs
Poids 600 g (sans accus)
Dimensions 270 x 90 x 65 mm
Temp. de stock. -20 ... +50 °C
Temp. utilis. -5 ... +45 °C
Affichage Ecran couleur 240 x 320 Pixels
Alimentation Accus 3.7 V / 2.6 Ah
Bloc secteur 6 V / 1.2 A
Garantie Appareil/Cellules (O2, CO) 5 ans
Cellules NO, COlow 2 ans
Thermocouple et accus 1 an
Accessoires Réf. EUR
Papier thermique pour imprimante (x6) 0554 0568 25,00
Filtres (x10) 0554 3385 22,25
kit pression gaz 0554 1203 47,00

10. 10
Mesure électronique de l’indice de suie
Opacimètre électronique
testo 308
A N A LY S E U R S D E C O M B U S T I O N
Les points qui font la différence :
Vous avez tous utilisé la traditionnelle pompe à suie manuelle.
L’opacimètre testo 308 va enfin rendre la mesure de suie confor-
Pot de condensation
table et précise. Ce contrôle obligatoire sur une chaudière fuel et
intégré - Protégé des
peu pratiqué de part sa complexité devient un jeu d’enfant avec chocs et très simple
notre nouvel outil. Le testo 308 est rapide, communicant et très à vider.
fiable.
· Très simple d’utilisation
· Grand écran rétro-éclairé
· Liaison infrarouge pour transfert sur un analyseur de combustion
· Pot de condensation protégé et intégré
· Filtre à poussière intégré
· Certifié TÜV
· Méthode normalisée
Ecran très lisible grâce à un affichage rétro-éclairé.
· Peut fonctionner sur secteur
· Bloc secteur identique à l’analyseur de combustion testo 327/330
· Liaison BLUETOOTH®(option)
· Remplacement rapide du papier
· Indice de protection IP40
Caractéristiques techniques testo 308 testo 308 / BLUETOOTH®
Analyse optique
testo 308 opacimètre électronique testo 308 opacimètre électronique avec
Capteur Photodiode
avec accus et protocole d'étalonnage liaison BLUETOOTH®, accus et pro-
Etendue 0 ... 6 RZ pour mesure de suie tocole d'étalonnage pour mesure de suie
Résolution 0.1 RZ Réf. 0632 0308 EUR 490,00 Réf. 0632 0309 EUR 578,00
Précision ±0.2 RZ
Dimensions 270 x 63 x 120 mm
Set testo 308 Set testo 308 / BLUETOOTH®
Poids 600 g accus inclus
Alimentation Accus Li-Ion 2600 mA Set testo 308 comprenant bloc Set testo 308 opacimètre avec liaison
secteur et étui de transport BLUETOOTH® avec bloc secteur et
Charge dans l'appareil ou avec station de charge externe
étui de transport
Données générales
Réf. 0563 3080 EUR 566,00 Réf. 0563 3090 EUR 662,00
Ecran Ecran rétro-éclairé
Temp. utilis. 0 ... +40 °C
Temp. de stock. -20 ... +50 °C
Indice de protect° IP40
Liaison IR/IRDA, BLUETOOTH® (option)
Sonde de prélèvement Acier 220 mm et tuyau PVC de 100 mm Testé TÜV
1. BImSchV
Garantie 2 ans TÜV By RgG 269
Mesurez l’indice de noircissement !
Pompe à suie Applications:
Avantages: - Mesure de l’indice de noircisse-
ment sur chaudières fuel
Réaction très rapide.
- Protection de l’analyseur de
Protège l’analyseur avant la combustion
mesure.
Principe éprouvé et normalisé. Pompe à suie
Maniement aisé
Fiabilité de la mesure.
Appareil livré avec échelle, papier filtre,
Maniement aisé. lubrifiant et mode d’emploi
Equipement très robuste.
Réf. 0554 0307 EUR 146,00
Pompe suie, pour vérification de l’indice de noircissement

11. 11
... je suismobile de traitement des attestations d’entretien
Solution à la pointe de la technologie !
testo Mobil’Attest
Conforme à l’arrêté du 15 septembre 2009
A N A LY S E U R S D E C O M B U S T I O N
L’attestation d’entretien en 6 étapes :
Je renseigne ma base de données ou j’importe les éléments d’un fichier
1 source existant (Excel par exemple).
Je suis chez mon client pour l’entretien annuel et j’affiche tous les renseigne-
2 ments le concernant (coordonnées, type de chaudières…).
3 Je réalise l’entretien et complète éventuellement les données manquantes.
Je réalise l’analyse de combustion (CO ambiant,O2, CO2,….) et transfère les
4 valeurs par bluetooth directement dans l’attestation d’entretien.
5 Je coche les conseils d’optimisations obligatoires et fait signer mon client sur
le PDA.
J’archive l’attestation d’entretien au format informatique (conformément à la
6 législation) et peux l’envoyer directement par mail au client (format pdf).
Lot complet MOBIL’ATTEST testo 327-2 Lot complet MOBIL’ATTEST testo 330-1 LL
Analyseur de combustion testo 327-2,équipé des cellules O2+CO et Analyseur de combustion testo 330-1 LL,équipé des cellules O2+CO
d’une liaison BLUETOOTH® et d’une liaison BLUETOOTH®
Bloc secteur pour charge des accus Li-Ions et utilisation sur réseau Bloc secteur pour charge des accus Li-Ions et utilisation sur réseau
Sonde de prélèvement 180 mm Sonde de prélèvement 180 mm
Kit pression gaz Kit pression gaz
Mallette de transport PVC ultra rigide Mallette de transport PVC ultra rigide
PDA professionnel avec liaison BLUETOOTH® et coque de protection PDA professionnel avec liaison BLUETOOTH® et coque de protection
anti-choc, anti-éclaboussure pour une protection optimale aux condi- anti-choc, anti-éclaboussure pour une protection optimale aux condi-
tions réelles du terrain. tions réelles du terrain.
Port pour carte mémoire SD) Port pour carte mémoire SD)
Logiciel “CheckHeat” de gestion automatisée de l’attestation d’entre- Logiciel “CheckHeat” de gestion automatisée de l’attestation d’entre-
tien et comportant votre base de données tien et comportant votre base de données
Réf. 0563 3202 76 + 2000 MOBI EUR 1953,00 Réf. 0563 3371 72 + 2000 MOBI EUR 2525,00
Lot complet MOBIL’ATTEST testo 330-2 LL
Analyseur de combustion testo 330-2 LL,équipé des cellules O2+CO
et d’une liaison BLUETOOTH®
Bloc secteur pour charge des accus Li-Ions et utilisation sur réseau
Sonde de prélèvement 180 mm
Kit pression gaz
Mallette de transport PVC ultra rigide
PDA professionnel avec liaison BLUETOOTH® et coque de protection
anti-choc, anti-éclaboussure pour une protection optimale aux condi-
tions réelles du terrain.
Port pour carte mémoire SD)
Logiciel “CheckHeat” de gestion automatisée de l’attestation d’entre-
tien et comportant votre base de données
Réf. 0563 3372 72 + 2000 MOBI EUR 2777,00

12. 12

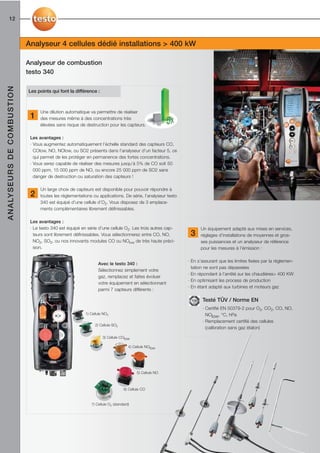

Analyseur 4 cellules dédié installations > 400 kW
Analyseur de combustion
testo 340
A N A LY S E U R S D E C O M B U S T I O N
Les points qui font la différence :
Une dilution automatique va permettre de réaliser
1 des mesures même à des concentrations très
élevées sans risque de destruction pour les capteurs.
Les avantages :
· Vous augmentez automatiquement l’échelle standard des capteurs CO,
COlow, NO, NOlow, ou SO2 présents dans l’analyseur d’un facteur 5, ce
qui permet de les protéger en permanence des fortes concentrations.
· Vous serez capable de réaliser des mesures jusqu’à 5% de CO soit 50
000 ppm, 15 000 ppm de NO, ou encore 25 000 ppm de SO2 sans
danger de destruction ou saturation des capteurs !
Un large choix de capteurs est disponible pour pouvoir répondre à
2 toutes les réglementations ou applications. De série, l’analyseur testo
340 est équipé d’une cellule d’O2. Vous disposez de 3 emplace-
ments complémentaires librement définissables.
Les avantages :
· Le testo 340 est équipé en série d’une cellule O2. Les trois autres cap- Un équipement adapté aux mises en services,
teurs sont librement définissables. Vous sélectionnerez entre CO, NO, 3 réglages d'installations de moyennes et gros-
NO2, SO2, ou nos innovants modules CO ou NOlow de très haute préci- ses puissances et un analyseur de référence
sion. pour les mesures à l’émission :
· En s’assurant que les limites fixées par la réglemen-
Avec le testo 340 :
tation ne sont pas dépassées
Sélectionnez simplement votre
· En répondant à l’arrêté sur les chaudières> 400 KW
gaz, remplacez et faites évoluer
· En optimisant les process de production
votre équipement en sélectionnant
· En étant adapté aux turbines et moteurs gaz
parmi 7 capteurs différents :
Testé TÜV / Norme EN
· Certifié EN 50379-2 pour O2, CO2, CO, NO,
1) Cellule NO2 NOlow, °C, hPa
· Remplacement certifié des cellules
2) Cellule SO2
(calibration sans gaz étalon)
3) Cellule COlow
4) Cellule NOlow
5) Cellule NO
6) Cellule CO
7) Cellule O2 (standard)

13. 13
... je suis à la pointe de la technologie !

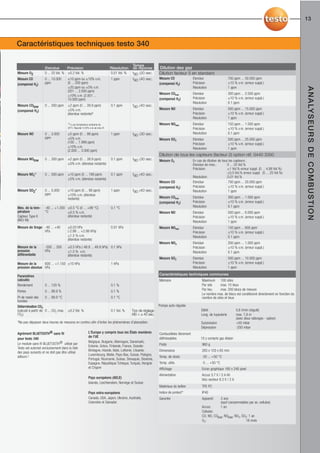

Caractéristiques techniques testo 340
Temps
Etendue Précision Résolution de réponse Dilution des gaz
Mesure O2 0 ... 25 Vol. % ±0.2 Vol. % 0.01 Vol. % t90 〈20 sec. Dilution facteur 5 en standard
Mesure CO 0 ... 10.000 ±10 ppm ou ±10% v.m. 1 ppm t90 〈40 sec. Mesure CO Etendue 700 ppm ... 50.000 ppm
(compensé H2) ppm (0 ... 200 ppm) (compensé H2) Précision ±10 % v.m. (erreur suppl.)
±20 ppm ou ±5% v.m. Résolution 1 ppm
A N A LY S E U R S D E C O M B U S T I O N
(201 ... 2.000 ppm)
Mesure COlow Etendue 300 ppm ... 2.500 ppm
±10% v.m. (2.001 ...
10.000 ppm) (compensé H2) Précision ±10 % v.m. (erreur suppl.)
Résolution 0.1 ppm
Mesure COlow 0 ... 500 ppm ±2 ppm (0 ... 39.9 ppm) 0.1 ppm t90 〈40 sec.
±5% v.m. Mesure NO Etendue 500 ppm ... 15.000 ppm
(compensé H2)
(étendue restante)X Précision ±10 % v.m. (erreur suppl.)
Résolution 1 ppm
X à une température ambiante de Mesure NOlow Etendue 150 ppm ... 1.500 ppm
20°C. Rajouter 0.25% à la val.mes./K. Précision ±10 % v.m. (erreur suppl.)
Mesure NO 0 ... 3.000 ±5 ppm (0 ... 99 ppm) 1 ppm t90 〈30 sec. Résolution 0,1 ppm
ppm ±5% v.m. Mesure SO2 Etendue 500 ppm ... 25.000 ppm
(100 ... 1.999 ppm) Précision ±10 % v.m. (erreur suppl.)
±10% v.m. Résolution 1 ppm
(2.000 ... 3.000 ppm)
Dilution de tous les capteurs (facteur 2) option réf. 0440 3350
Mesure NOlow 0 ... 300 ppm ±2 ppm (0 ... 39.9 ppm) 0.1 ppm t90 〈30 sec. Mesure O2 En cas de dilution de tous les capteurs :
±5% v.m. (étendue restante) Etendue de mes.: 0 ... 25 Vol.%
Précision: ±1 Vol.% erreur suppl. (0 ... 4,99 Vol.%)
Mesure NO2* 0 ... 500 ppm ±10 ppm (0 ... 199 ppm) 0.1 ppm t90 〈40 sec. ±0,5 Vol.% erreur suppl. (5 ... 25 Vol.%)
Résolution: 0,01 Vol.%
±5% v.m. (étendue restante)
Mesure CO Etendue 700 ppm ... 20.000 ppm
(compensé H2) Précision ±10 % v.m. (erreur suppl.)
Mesure SO2* 0 ... 5.000 ±10 ppm (0 ... 99 ppm) 1 ppm t90 〈40 sec. Résolution 1 ppm
ppm ±10% v.m. (étendue
restante) Mesure COlow Etendue 300 ppm ... 1.000 ppm
(compensé H2) Précision ±10 % v.m. (erreur suppl.)
Mes. de la tem- -40 ... +1.200 ±0.5 °C (0 ... +99 °C) 0.1 °C Résolution 0.1 ppm
pérature °C ±0.5 % v.m. Mesure NO Etendue 500 ppm ... 6.000 ppm
Capteur Type K (étendue restante) Précision ±10 % v.m. (erreur suppl.)
(NiCr-Ni) Résolution 1 ppm
Mesure de tirage -40 ... +40 ±0.03 hPa 0.01 hPa Mesure NOlow Etendue 150 ppm ... 600 ppm
hPa (-2.99 ... +2.99 hPa) Précision ±10 % v.m. (erreur suppl.)
±1.5 % v.m. Résolution 0.1 ppm
(étendue restante)
Mesure NO2 Etendue 200 ppm ... 1.000 ppm
Mesure de la -200 ... 200 ±0.5 hPa (-49.9 ... 49.9 hPa) 0.1 hPa Précision ±10 % v.m. (erreur suppl.)
pression hPa ±1.5 % v.m. Résolution 0.1 ppm
différentielle (étendue restante)
Mesure SO2 Etendue 500 ppm ... 10.000 ppm
Mesure de la 600 ... +1.150 ±10 hPa 1 hPa Précision ±10 % v.m. (erreur suppl.)
pression absolue hPa Résolution 1 ppm
Paramètres Caractéristiques techniques communes
calculés Mémoire Maximum 100 sites
Rendement 0 ... 120 % 0.1 % Par site max. 10 lieux
Pertes 0 ... 99.9 % 0.1 % Par lieu max. 200 blocs de mesure
Le nombre max. de blocs est conditionné directement en fonction du
Pt de rosée des 0 ... 99.9 °C 0.1 °C nombre de sites et lieux
fumées
Détermination CO2 Pompe auto-régulée
(calculé à partir de 0 ... CO2 max. ±0.2 Vol. % 0.1 Vol. % Tps de réglage Débit 0,6 l/min (régulé)
l’O2) t90 = á 40 sec. Long. de tuyauterie max. 7,8 m
(avec deux rallonges - option)
*Ne pas dépasser deux heures de mesures en continu afin d'éviter les phénomènes d'absorption. Surpression +50 mbar
Dépression -200 mbar
Agrément BLUETOOTH® sans fil L'Europe y compris tous les États membres Combustibles librement
de l'UE définissables 10 y compris gaz étalon
pour testo 340
Belgique, Bulgarie, Allemagne, Danemark,
Le module sans fil BLUETOOTH® utilisé par Poids 960 g
Estonie, Grèce, Finlande, France, Grande-
Testo est autorisé exclusivement dans la liste
Bretagne, Irlande, Italie, Lettonie, Lituanie, Dimensions 283 x 103 x 65 mm
des pays suivants et ne doit pas être utilisé
Luxembourg, Malte, Pays-Bas, Suisse, Pologne,
ailleurs ! Temp. de stock. -20 ... +50 °C
Portugal, Roumanie, Suisse, Slovaquie, Slovénie,
Espagne, République Tchèque, Turquie, Hongrie Temp. utilis. -5 ... +50 °C
et Chypre Affichage Ecran graphique 160 x 240 pixel
Alimentation Accus 3.7 V / 2.4 Ah
Pays européens (AELE) bloc secteur 6.3 V / 2 A
Islande, Liechtenstein, Norvège et Suisse
Matériaux du boîtier TPE PC
Pays extra-européens Indice de protect° IP40
Canada, USA, Japon, Ukraine, Australie, Garantie Appareil: 2 ans
Colombie et Salvador. (sauf consommables par ex. cellules)
Accus: 1 an
Cellules:
CO, NO, COlow, NOlow, NO2, SO2: 1 an
O2: 18 mois

14. 14

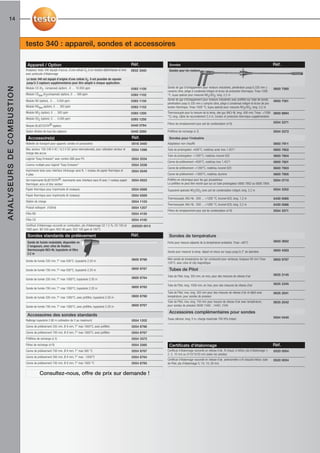

testo 340 : appareil, sondes et accessoires
Appareil / Option Réf. Sondes Réf.
Analyseur testo 340 équipé d’accus, d’une cellule O2 d’un module débit/vitesse et livré 0632 3340 Sondes pour les moteurs
avec protocole d’étalonnage
Le testo 340 est équipé d’origine d’une cellule O2. Il est possible de rajouter
jusqu’à 3 capteurs supplémentaires pour être adapté à chaque application.
A N A LY S E U R S D E C O M B U S T I O N
Module CO (H2 compensé) (option) , 0 … 10.000 ppm 0393 1100 Sonde de gaz d’échappement pour moteurs industriels, pénétration jusqu’à 335 mm y 0600 7560
compris cône, piège à condensat intégré et écran de protection thermique, Tmax 1000
Module COlow (H2compensé) (option), 0 … 500 ppm 0393 1102 °C, tuyau spécial pour mesures NO2/SO2, long. 2,2 m
Module NO (option), 0 … 3.000 ppm 0393 1150 Sonde de gaz d’échappement pour moteurs industriels avec préfiltre sur tube de sonde, 0600 7561
pénétration jusqu’à 335 mm y compris cône, piège à condensat intégré et écran de pro-
Module NOlow (option), 0 … 300 ppm 0393 1152 tection thermique, Tmax 1000 °C, tuyau spécial pour mesures NO2/SO2, long. 2,2 m
Module NO2 (option), 0 … 500 ppm 0393 1200 Thermocouple pour la mesure de la temp. des gaz (NiCr-Ni, long. 400 mm, Tmax. +1000 0600 8894
°C), long. câble de raccordement 2,4 m. Cordon et protection thermique supplémentaire
Module SO2 (option), 0 … 5.000 ppm 0393 1250
Filtres de remplacement pour pot de condensation (x10) 0554 3371
Module BLUETOOTH® (option) 0440 0784
Option dilution de tous les capteurs 0440 3350 Préfiltres de rechange (x 2) 0554 3372
Accessoire(s) Réf. Sondes pour l'industrie
Mallette de transport pour appareil, sondes et accessoires 0516 3400 Adaptateur non-chauffé 0600 7911
Bloc secteur 100-240 V AC / 6,3 V DC (prise internationale), pour utilisation secteur et 0554 1096 Tube de prolongation +600°C, matériau acier inox 1.4571 0600 7802
charge des accus
Tube de prolongation +1200°C, matériau inconel 625 0600 7804
Logiciel "Easy Emission" avec cordon USB pour PC 0554 3334
Canne de prélèvement +600°C, matériau inox 1.4571 0600 7801
Licence multiple pour logiciel "Easy Emission" 0554 3338
Canne de prélèvement +1200°C, matériau inconel 625 0600 7803
Imprimante testo avec interface infrarouge sans fil, 1 rouleau de papier thermique et 0554 0549
4 piles Canne de prélèvement +1800°C, matériau alumine 0600 7805
Set imprimante BLUETOOTH®, imprimante avec interface sans fil avec 1 rouleau papier 0554 0553 Préfiltre en céramique pour les gaz poussièreux 0554 0710
thermiquer, accu et bloc secteur Le préfiltre ne peut être monté que sur un tube prolongateur 0600 7802 ou 0600 7804.
Papier thermique pour imprimante (6 rouleaux) 0554 0568 Tuyauterie spéciale NO2/SO2 avec pot de condensation intégré, long. 2,2 m 0554 3352
Papier thermique pour imprimante (6 rouleaux) 0554 0569
Thermocouple, NiCr-Ni, -200 ... +1200 °C, Inconel 625, long. 1,2 m 0430 0065
Station de charge 0554 1103
Thermocouple, NiCr-Ni, -200 ... +1000 °C, Inconel 625, long. 2,2 m 0430 0066
Produit nettoyant (100ml) 0554 1207
Filtres de remplacement pour pot de condensation (x10) 0554 3371
Filtre NO 0554 4150
Filtre CO 0554 4100
Certificat d'étalonnage raccordé en combustion, pts d'étalonnage O2 1,5 %; CO 100 et 200520 0013
1000 ppm; NO 500 ppm; NO2 80 ppm; SO2 100 ppm et 150°C
Sondes standards de prélèvement Réf. Sondes de température
Sonde de fumée modulable, disponible en Fiche pour mesure séparée de la température ambiante, Tmax +80°C 0600 3692
2 longueurs, avec cône de fixation,
thermocouple NiCr-Ni, tuyauterie et filtre 0600 4593
Sonde pour mesurer la temp. départ et retour sur tuyau jusqu'à 2" de diamètre
2.2 m
0600 9766 Mini-sonde de température de l'air comburant pour ventouse, longueur 60 mm Tmax 0600 9797
Sonde de fumée 335 mm, T° max 500°C, tuyauterie 2.20 m
100°C, avec cône et clip magnétique
Sonde de fumée 700 mm, T° max 500°C, tuyauterie 2.20 m 0600 9767 Tubes de Pitot
Tube de Pitot, long. 350 mm, en inox, pour des mesures de vitesse d'air 0635 2145
Sonde de fumée 335 mm, T° max 1000°C, tuyauterie 2.20 m 0600 8764
Tube de Pitot, long. 1000 mm, en inox, pour des mesures de vitesse d'air 0635 2345
Sonde de fumée 700 mm, T° max 1000°C, tuyauterie 2.20 m 0600 8765
Tube de Pitot, inox, long. 350 mm pour des mesures de vitesse d'air et débit avec 0635 2041
Sonde de fumée 335 mm, T° max 1000°C, avec préfiltre, tuyauterie 2.20 m 0600 8766 température, pour sondes de pression
Tube de Pitot, inox, long. 750 mm pour mesure de vitesse d'air avec température, 0635 2042
Sonde de fumée 700 mm, T° max 1000°C, avec préfiltre, tuyauterie 2.20 m 0600 8767 pour sondes de pression 0638 1345/ ..1445/..1545
Accessoires complémentaires pour sondes
Accessoires des sondes standards
Tuyau silicone, long. 5 m, charge maximale 700 hPa (mbar) 0554 0440
Rallonge tuyauterie 2.80 m (utilisation de 2 au maximum) 0554 1202
Canne de prélèvement 335 mm, Ø 8 mm, T° max 1000°C, avec préfiltre 0554 8766
Canne de prélèvement 700 mm, Ø 8 mm, T° max 1000°C, avec préfiltre 0554 8767
Préfiltres de rechange (x 2) 0554 3372
Filtres de rechange (x10) 0554 3385 Certificats d'étalonnage Réf.
Canne de prélèvement 700 mm, Ø 8 mm, T° max 500 °C 0554 9767 Certificat d'étalonnage raccordé en vitesse d'air, fil chaud, à hélice; pts d'étalonnage 1; 0520 0004
2; 5; 10 m/s ou 5/10/15/20 m/s (selon les sondes)
Canne de prélèvement 300 mm, Ø 8 mm, T° max : 1000°C 0554 8764
Certificat d'étalonnage raccordé en vitesse d'air, anémomètre à fil chaud/à hélice, tube 0520 0034
Canne de prélèvement 700 mm, Ø 8 mm, T° max 1000 °C 0554 8765 de Pitot, pts d'étalonnage 5; 10; 15; 20 m/s
Consultez-nous, offre de prix sur demande !

15. 15

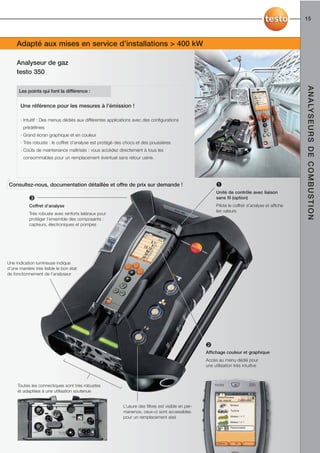

Adapté aux mises en service d’installations > 400 kW
Analyseur de gaz
testo 350
A N A LY S E U R S D E C O M B U S T I O N
Les points qui font la différence :
Une référence pour les mesures à l’émission !
· Intuitif : Des menus dédiés aux différentes applications avec des configurations
prédéfinies
· Grand écran graphique et en couleur
· Très robuste : le coffret d’analyse est protégé des chocs et des poussières
· Coûts de maintenance maîtrisés : vous accédez directement à tous les
consommables pour un remplacement éventuel sans retour usine.
Consultez-nous, documentation détaillée et offre de prix sur demande ! ➊
Unité de contrôle avec liaison
➌ sans fil (option)
Coffret d’analyse Pilote le coffret d’analyse et affiche
les valeurs
Très robuste avec renforts latéraux pour
protéger l’ensemble des composants :
capteurs, électroniques et pompes
Une indication lumineuse indique
d’une manière très lisible le bon état
de fonctionnement de l’analyseur
➋
Affichage couleur et graphique
Accès au menu dédié pour
une utilisation très intuitive
Toutes les connectiques sont très robustes
et adaptées à une utilisation soutenue 05.05.10 09:06
Testo/Process
Gaz naturel Combustion
Brûleur
L’usure des filtres est visible en per-
Turbine
manence, ceux-ci sont accessibles
pour un remplacement aisé Moteur l > 1
Moteur l ≤ 1
Personnalisé
Options OK

16. 16

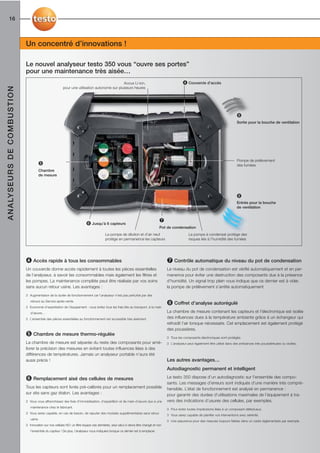

Un concentré d’innovations !
Le nouvel analyseur testo 350 vous “ouvre ses portes”
pour une maintenance très aisée…
Accus Li-ion, ➍ Couvercle d’accès
A N A LY S E U R S D E C O M B U S T I O N
pour une utilisation autonome sur plusieurs heures
➑
Sortie pour la bouche de ventilation
Pompe de prélèvement
➎ des fumées
Chambre
de mesure
➑
Entrée pour la bouche
de ventilation
➐
➏ Jusqu’à 6 capteurs
Pot de condensation
La pompe de dilution et d’air neuf La pompe à condensat protège des
protège en permanence les capteurs risques liés à l’humidité des fumées
➍ Accès rapide à tous les consommables ➐ Contrôle automatique du niveau du pot de condensation
Un couvercle donne accès rapidement à toutes les pièces essentielles Le niveau du pot de condensation est vérifié automatiquement et en per-
de l’analyseur, à savoir les consommables mais également les filtres et manence pour éviter une destruction des composants due à la présence
les pompes. La maintenance complète peut être réalisée par vos soins d’humidité. Un signal trop plein vous indique que ce dernier est à vider,
sans aucun retour usine. Les avantages : la pompe de prélèvement s’arrête automatiquement
3 Augmentation de la durée de fonctionnement car l’analyseur n’est pas perturbé par des
retours au Service après-vente.
3 Economie d’exploitation de l’équipement : vous évitez tous les frais liés au transport, à la main
➑ Coffret d’analyse autorégulé
d’œuvre… La chambre de mesure contenant les capteurs et l’électronique est isolée
3 L’ensemble des pièces essentielles au fonctionnement est accessible très aisément. des influences dues à la température ambiante grâce à un échangeur qui
refroidit l’air lorsque nécessaire. Cet emplacement est également protégé
des poussières.
➎ Chambre de mesure thermo-régulée 3 Tous les composants électroniques sont protégés.
La chambre de mesure est séparée du reste des composants pour amé- 3 L’analyseur peut également être utilisé dans des ambiances très poussiéreuses ou viciées.
liorer la précision des mesures en évitant toutes influences liées à des
différences de températures. Jamais un analyseur portable n’aura été
aussi précis ! Les autres avantages…
Autodiagnostic permanent et intelligent
➏ Remplacement aisé des cellules de mesures Le testo 350 dispose d’un autodiagnostic sur l’ensemble des compo-
sants. Les messages d’erreurs sont indiqués d’une manière très compré-
Tous les capteurs sont livrés pré-calibrés pour un remplacement possible hensible. L’état de fonctionnement est analysé en permanence :
sur site sans gaz étalon. Les avantages : pour garantir des durées d’utilisations maximales de l’équipement à tra-
3 Vous vous affranchissez des frais d’immobilisation, d’expédition et de main-d’œuvre dus à une vers des indications d’usures des cellules, par exemples.
maintenance chez le fabricant.
3 Pour éviter toutes imprécisions liées à un composant défectueux.
3 Vous serez capable, en cas de besoin, de rajouter des modules supplémentaires sans retour
3 Vous serez capable de planifier vos interventions avec sérénité.
usine.
3 Une assurance pour des mesures toujours fiables dans un cadre réglementaire par exemple.
3 Innovation sur nos cellules NO: un filtre équipe ces dernières, seul celui-ci devra être changé et non
l’ensemble du capteur ! De plus, l’analyseur vous indiquera lorsque ce dernier est à remplacer.

17. 17
Equipements pour pompes à chaleur et groupes frigorifiques
Appareil testo 550 testo 557 testo 570
Description Manomètre 3 voies tous fluides Vacuo-manomètre professionnel Analyseur froid 4 voies
4 voies tous fluides
A N A LY S E U R S F R O I D
Etendue température
- 50 ... + 150°C
Précision température ±0.5K
(à +22 °C) (±1 Digit)
Résolution 0.1°C
Etendue BP/HP -1 à 50 bar
Surcharge HP/BP 60/60 bar 52/52 bar
Etendue vacuomètre Indication du vide -1 bar à 0 bar
Précision vacuomètre 1% pleine échelle
Fluides CFC, HFC, N, H2O, CO2
Autonomie env. 150h (sans rétro-éclairage) env. 40h (sans rétro-éclairage)
Garantie 2 ans
AVANTAGES • Mesures précises des BP/HP En plus du testo 550: En plus du testo 557:
• Calcul instantané des températures de • Mesure précise du vide (vacuomètre inté- • Jusqu’à 72 heures d’enregistrement et
gré) lors de la vidange de l’installation d’analyse à l’aide du logiciel EasyKool
surchauffe et sous-refroidissement • Mise à jour des nouveaux fluides par inter-
• Tous fluides • Bloc 4 voies évitant de démonter les flexi- net
• Test d’étanchéité avec compensation bles lors de la mise en fluide de l’installa- • Impression possible des valeurs sur site
de température tion grâce à l’imprimante séparée (option)
• Menu réversible • Sondes ampèremétrique et de précision
• Indication du vide d’huile raccordables
APPLICATIONS • Contrôles de groupes frigorifiques, climatisations et pompes à chaleur • Mise en service et maintenance de grou-
pes frigorifiques et climatisations
Configuration ቢ livré avec 1 sonde de précision CTN livré avec 2 sondes de précision CTN pinces livré avec 2 sondes pinces, logiciel Easycool,
pince et mallette de transport cordon USB, bloc secteur, protocole d’éta-
lonnage, piles et mallette de transport
ባ livré avec 2 sondes de précision CTN
pinces et mallette de transport
Référence ቢ 0563 5505 0563 5572 0563 5702
ባ 0563 5506
Prix € H.T. Consultez-nous, offre de prix sur demande !
Détecteur de fluides frigorigènes
testo 316-4
cf page 18

18. 18

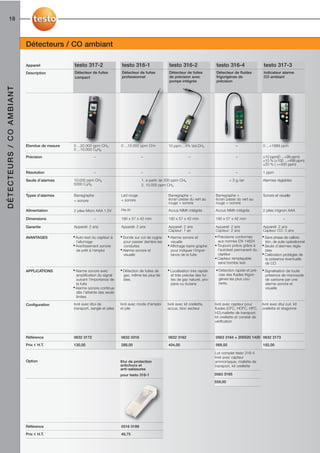

Détecteurs / CO ambiant
Appareil testo 317-2 testo 316-1 testo 316-2 testo 316-4 testo 317-3
Description Détecteur de fuites Détecteur de fuites Détecteur de fuites Détecteur de fluides Indicateur alarme
compact professionnel de précision avec frigorigènes de CO ambiant
pompe intégrée précision
DÉTECTEURS / CO AMBIANT
Etendue de mesure 0 ...20.000 ppm CH4 0 ...10.000 ppm CH4 10 ppm…4% Vol.CH4 – 0 ...+1999 ppm
0 ...10.000 C3H8
Précision – – – – ±10 ppm(0 ...+99 ppm)
±10 % (+100 ...+499 ppm)
±20 % ( >+500 ppm)
Résolution – – – – 1 ppm
Seuils d’alarmes 10.000 ppm CH4 1. à partir de 200 ppm CH4 < 3 g /an Alarmes réglables
5000 C3H8 2. 10.000 ppm CH4
Types d’alarmes Barregraphe Led rouge Barregraphe + Barregraphe + Sonore et visuelle
+ sonore + sonore écran passe du vert au écran passe du vert au
rouge + sonore rouge + sonore
Alimentation 2 piles Micro AAA 1.5V Pile 9V Accus NiMh intégrés Accus NiMh intégrés 2 piles mignon AAA
Dimensions – 190 x 57 x 42 mm 190 x 57 x 42 mm 190 x 57 x 42 mm –
Garantie Appareil: 2 ans Appareil: 2 ans Appareil: 2 ans Appareil: 2 ans Appareil: 2 ans
Capteur: 1 an Capteur: 2 ans Capteur CO: 3 ans
AVANTAGES • Auto-test du capteur à • Sonde sur col de cygne • Alarme sonore et • Précisions conformes • Sans phase de calibra-
l'allumage pour passer derrière les visuelle aux normes EN 14624 tion, de suite opérationnel
• Avertissement sonore conduites • Affichage barre graphe • Toujours précis grâce à • Seuils d'alarmes régla-
de prêt à l'emploi • Alarme sonore et pour indiquer l'impor- l’autotest permanent du bles
visuelle tance de la fuite capteur • Calibration protégée de
• Capteur remplaçable la présence éventuelle
sans bombe test. de CO
APPLICATIONS • Alarme sonore avec • Détection de fuites de • Localisation très rapide • Détection rapide et pré- • Signalisation de toute
amplification du signal gaz, même les plus fai- et très précise des fui- cise des fluides frigori- présence de monoxyde
suivant l'importance de bles. tes de gaz naturel, pro- gènes les plus cou- de carbone par une
la fuite pane ou butane rants. alarme sonore et
• Alarme sonore continue visuelle
dès l'atteinte des seuils
limites
Configuration livré avec étui de livré avec mode d’emploi livré avec kit oreillette, livré avec capteur pour livré avec étui cuir, kit
transport, sangle et piles et pile accus, bloc secteur fluides (CFC, HCFC, HFC, oreillette et dragonne
H2),mallette de transport,
kit oreillette et constat de
vérification
Référence 0632 3172 0632 0316 0632 3162 0563 3164 + 200520 1420 0632 3173
Prix € H.T. 130,00 288,00 404,00 569,50 182,00
Lot complet testo 316-4
livré avec capteur
Option Etui de protection ammoniaque, mallette de
antichocs et transport, kit oreillette
anti-salissures
pour testo 316-1 0563 3165
559,00
Référence 0516 0189
Prix € H.T. 46,75

19. 23
19
25
Détecteurs / CO ambiant / Multi-gaz
testo 317-4 testo CO XT testo SF 450 testo CLIPCO testo multigaz 4 testo multigaz 5
Indicateur alarme Indicateur alarme Détecteur de CO fixe Détecteur CO ambiant, testo CLIP4-2 testo CLIP5-5
CO ambiant avec CO ambiant avec portable et jetable
accus accus jetable
D É T E C T E U R S / C O A M B I A N T / M U LT I - G A Z
0 ...+1999 ppm – – – – –
±10 ppm(0 ...+99 ppm)
±10 % (+100 ...+499 ppm) – – – – –
±20 % ( >+500 ppm)
1 ppm – – – – –
Alarmes réglables Niveau 1 : 20 ppm – Niveau 1 : 20 ppm – –
Niveau 2 : 50 ppm Niveau 2 : 50 ppm
Sonore et visuelle Sonore, Sonore et Sonore, Sonore, Sonore,
visuelle et vibrante visuelle visuelle et vibrante visuelle et vibrante visuelle et vibrante
2 piles mignon AAA Accus Piles – Accus Accus
87 x 50 x 27 mm 110 x 76 x 34 mm 28 x 50 x 81 mm 28 x 50 x 81 mm 10,75 x 6 x 2,73 mm
Appareil: 2 ans Appareil: 2 ans – Appareil: 2 ans – –
Capteur CO: 3 ans
• Signalisation de toute • Aucun étalonnage • Pas d'alarme intempes- • Très robuste avec son • Jusqu’à 4 gaz en simul- • Jusqu’à 5 gaz en simul-
présence de monoxyde requis tive car intègre la durée boîtier anti-choc tané (option) tané (option)
de carbone par une d'exposition au teneur • Sans maintenance, ni • 4 seuils d’alarme (haute • Il permet, en plus, les
de monoxyde et basse pour tous les mesures de COV (PID),
alarme sonore et • Pas de remplacement remplacement de piles gaz, VME et VLE pour
• Homologué ATEX SO2, PH3, NO2,HCN,
visuelle de pile sur les 6 ans H2S et CO) C12, CIO2, O3
• Pas de maintenance • Auto-test des capteurs • Homologué ATEX
• Durée de vie : 6 ans • Homologué ATEX
• Sans phase de calibra- • Sécurité optimale des • Sécurité optimale des • Sécurité optimale des personnes • Sécurité optimale des
tion, de suite opération- personnes personnes • Surveillance personnes
nel • Son fonctionnement • Prévient tout refoule- • Enregistre les VME, VLE
• Seuils d'alarmes réglables ment de cheminées et les explosions maxi-
automatique réduit les males aux gaz et affiche
• Calibration protégée de coûts et le temps de avec présence CO les relevés, sur
la présence éventuelle formation. demande
de CO
livré avec étui cuir, dra- livré avec mode d’emploi livré avec cheville de fixa- livré avec mode d’emploi %LIE, O2 (exemple) COV, H2S/CO, O2,%LIE
gonne, accus et prise et piles tion et piles livré avec cellule explosi- (exemple)
allume-cigare pour vité accus lithium et O2 livré avec cellules, accus,
recharge dans véhicule chargeur bloc secteur et
carte mémoire
0632 3174 + 0554 1092 200000 COXT 200000 SF450 20CLIP CO3050 200000 CLIP42 200000 CLIP55
203,75 185,00 Quantitatif sur demande 150,00 397,00 (suivant exemple) 1700,00 (suivant exemple)
D’autres infos sous
www.testo.fr

20. 20
Télémètres / Multimètres / Manomètres
Appareil testo DISTO D2 testo DISTO D8 testo 510 testo 312-2 testo 312-3
Description Télémètre laser d'inté- Télémètre laser pour Manomètre écono- Testeur d’étanchéité Manomètre basse
rieur panneaux solaires mique pour pression réseau gaz pression et 300 mbar
et/ou photovoltaïques gaz et tirage cheminée
T É L É M È T R E S / M U LT I M È T R E S / M A N O M È T R E S
Etendue de mesure 0.05 m à 60 mètres 0.05 m à 200 mètres 0 ... +100 hPa ± 40 hPa et ± 200 hPa -300 ...+300 hPa
-6000 ...+6000 hPa
Précision ± 1 mm ± 1 mm ±0,03 hPa (0 ... +0,30 hPa) ±0,03 hPa (0 ... +0,30 hPa) ±0.5 hPa (0 ...+50 hPa)
±0,05 hPa (+0,31 … +1,00 hPa) ± 1,5 % v.m. (3 hPa ...40 hPa) ±1.5 hPa (+50 ...+300hPa)
±1 Digit ± 1.5 mm ±(0,1 hPa + 1,5% v.m.)
(+1,01 … 100hPa)
Résolution 1 mm 0,01 hPa 0.1 hPa 1 hPa
Alimentation Piles Piles 2 piles AAA (alcaline) Pile 9 V
Dimensions 111 x 42 x 23 mm 143,5 x 55 x 30 mm 119x46x25mm (avec capot) 215 x 68 x 47 mm
Garantie 2 ans
AVANTAGES • Ecran rétro-éclairé • Du sol, vous mesurez • Affichage en Pascal • Commutation hPa, mbar • Commutation hPa, mbar
• Rappel des 10 derniers l'inclinaison de votre toi- • Compensation en tem- • Utilisation et changement • Utilisation et changement
résultats sans les noter ture grâce au capteur pérature de pile très simples de pile très simples
360° et la surface sur • Fixation magnétique • Fonction Auto/Off. • Fonction Auto/Off.
• Mesures précises sans laquelle vous allez poser • Mesure de débit via Possibilité d’imprimer Possibilité d’imprimer
erreurs dues au trem- vos panneaux tube de Pitot (imprimante en option) (imprimante en option)
blement • Caméra intégrée équi- • Fonction alarme
pée d'un zoom 4x
APPLICATIONS • Mesures de distances et calculs de surfaces ou de • Mesure de surpres- • Contrôle de l’étanchéité • Contrôle de la pression
volumes par simple impulsion sur touche sion/dépression dans du réseau gaz différentielle sur un filtre
• Mesures y compris à partir d'arêtes ou de coins des installations de cli- • Mesure de pression gaz, • Détermination de la
grâce à la pièce finale rabattable. matisation de tirage (nécessite un pression dans le foyer
• Mesure de pression gaz accessoire supplémen- d’une chaudière
et tirage cheminée taire) • Mesure de surpres-
sion/dépression
Configuration livré avec étui de transport et dragonne livré avec dragonne, étui Set complet : livré avec pile et mode
ceinture, capot de pro- - Indicateur testo 312-2 d’emploi
tection et pile réf. 0632 0313
- kit d’étanchéité
réf. 0554 3153
- Adaptateurs réf. 0554
3155
- Mallette de transport
réf. 0516 3330
Référence 200000 DISTOD2 200000 DISTOD8 0560 0510 200000 3122 0632 0314
Prix € H.T. 175,00 720,00 143,00 608,00 502,00
Appareil testo 382 Accessoires pour testo 510 Réf. EUR
Description Multimètre électrique Kit tirage/pression composé 0554 3150 59,75
d’une canne métallique et tuyaux silicone
Tuyau silicone, long. 2 m 0554 0448 19,50
Accessoires pour testo 312-3 Réf. EUR
TopSafe (étui de protection) 0516 0443 53,00
Accu 9V pour appareil 200515 0025 18,50
Chargeur pour accu 9V 0554 0025 11,25
Garantie –
AVANTAGES • Boîtier très compact. Imprimante 0554 0549 248,00
• L’appareil est protégé
par une coque en Set tuyauterie pression gaz 0554 0315 44,75
caoutchouc.
APPLICATIONS • Mesure de toutes les
grandeurs électriques
courantes que vous
trouvez sur vos installa-
tions
Configuration livré avec 2 cordons de
mesure
Référence 0590 0382
Prix € H.T. 101,00

21. 23
21
25
Thermomètres
Appareil Thermomètre compact testo 905-T1/-T2 testo 110 testo 720
Description Thermomètre économique Thermomètre robuste et fiable Thermomètre de précision Thermomètre de précision
multi-sondes CTN multi-sondes Pt100
THERMOMÈTRES
905-T1
905-T2
Etendue de mesure -50 à 150°C -50 ... +350 °C -50 ...+150 °C -100...+800°C
(+500 °C à court terme)
Précision ± 1°C (-10 °C à +100°C) 905-T1 : ±(1 °C + 1% v.m.) ±0,4°C (-25°C à 74,9°C) ±0.2%v.m. (+200...+800°C)
±0,8°C (-50°Cà -25,1°C) ±0.2°C (étendue restante)
± 2°C (étendue restante) 905-T2 : ±1 °C (-50 ... +99,9 °C) (+75 à 99,9°C)±0,5% v.m.
±1% v.m. (étend. rest.) (+100°C à 150°C)
Résolution – 0,1 °C
Types de capteur CTN Thermocouple K CTN Pt100
Nombre de canaux 1 sonde fixe interne 1 sonde fixe 1 sonde externe filaire 1 sonde externe filaire
interchangeable interchangeable
+ 1 sonde radio (option)
Alimentation – Piles 3x AAA (alcaline) Pile 9V
Dimensions – 230 x 37 x 36 mm 182 x 64 x 40 mm
Garantie 6 mois 2 ans Appareil: 2 ans
Sonde : 1 an
AVANTAGES • Mesure air-gaz-liquide • Grande étendue de mesure • Thermomètre très précis
• Bouton Marche/Arrêt. • Grande précision • Etui de protection TopSafe contre les chocs, la poussière
• Sonde déportée avec cordon • Ecran rétro-éclairé et l’humidité (en option)
• Alarme min/max réglable. • Tête pivotante. • Capteur CTN (110); pt100 (720)
• Impression possible sur site (imprimante en option)
APPLICATIONS • Température de climatisation, 905-T1 : • Mesure précise de la tempéra-ture ambiante ou d’une climatisation
d’ECS et ambiante • Mesure en climatisation • Mesure précise de l’ECS
(air ambiant)
• Mesure dans les liquides
905-T2 :
• Mesure de surface et de
contact
Configuration livré avec pile et mode d’emploi
Référence 0900 0530 0560 9055 testo 905-T1 0560 1108 0560 7207
0560 9056 testo 905-T2
Prix € H.T. 59,00 66,25 testo 905-T1 113,00 209,00
90,50 testo 905-T2
Sondes pour testo 110 Illustrations Tête de sonde Etend. de mes. Précisions t99 Connexions Réf. EUR
50 mm -50... +150 °C ±0.5% v.m. 60 Cordon fixe 0613 1212 71,00
115 mm (+100 ...+150 °C)
sec droit
Sonde air/gaz/liquide étanche (CTN) ±0.2 °C (-25 ...+74.9 °C)
ø 5 mm
-50... +275 °C (CTN) Variante 0613 1001* 106,00
ø 4 mm ±0.4 °C (étendue restante)
sonde radio
-50... +70 °C D’après courbe Cordon 0613 4611 101,00
Sonde de contact (CTN) pour fixation 30 mm fixe droit
UNI
sur tuyau diamètre max.75 mm
50 mm -50... +150 °C ±0.5% v.m. Cordon 60 0613 1712 73,25
115 mm
Sonde d'ambiance robuste et précise (+100 ...+150 °C) fixe droit
sec 0554 0189 + 101,00
ø 5 mm
-50... +350 °C Variante
±0.2 °C (-25 ...+74.9 °C)
ø 4 mm 52,75
sonde radio 0602 0293 *
±0.4 °C (étendue restante)
50 mm -50... +150 °C ±0.5% v.m.
Sonde de contact étanche pour 115 mm (+100 ...+150 °C) 35 Cordon fixe 0613 1912 82,00
droit
surfaces planes (CTN) Ø 5 mm
±0.2 °C (-25 ...+74.9 °C) sec. Variante 0554 0189 + 101,00
Ø 6 mm
-50... +350 °C ±0.4 °C (étendue restante)
sonde radio 0602 0394 * 67,25
* Commander impérativement le module radio réf. 0554 0188 41,25
Accessoires pour testo 110 / 925 Réf. EUR
Etui de protection TopSafe 0516 0221 28,50
Nota : une large palette de sondes est disponible pour testo 110 et testo 720.
Etui de transport pour appareil et sonde 0516 0210 29,75 Nous consulter !

22. 22
Thermomètres / thermomètres infrarouges
Appareil testo 925 testo 922 testo 805 testo 810
Description Thermomètre professionnel Thermomètre professionnel Thermomètre infrarouge Thermomètre infrarouge et
à deux canaux économique d’ambiance de poche écono-
mique
THERMOMÈTRES / THERMOMÈTRES INFRAROUGES
Etendue de mesure -50 ...+1000 °C -50 ...+1000 °C -25 ...+250 °C IR : -30 ... +300 °C
CTN : -10 ... +50 °C
Précision Erreur de l’électronique± 0,7°C Erreur de l’électronique ± 0,7°C ±3 °C (-25 ...-21 °C) ±2 °C IR : ±2 °C (-30 ... +100 °C)
± 0,5% v.m.(de -40 à 900°C) ± 0,5% v.m. (de -40 à 900°C) (-20 ...-2.1 °C) ±1 °C (-2 ...+40 °C) ±2% v.m. (étendue restante)
± 1°C ± 1% de v.m. ± 1°C ± 1% de v.m. ±1.5 °C(+40.1 ...+150 °C) CTN : ±0,5 °C
(étendue restante) (étendue restante) ±2% v.m.(+150.1 ...+250 °C)
0,1 °C 0.1 °C(-9.9 ...+199.9 °C) 0,1 °C
Résolution 1 °C (étendue restante)
Types de capteur Thermocouple K IR IR + CTN
Nombre de canaux 1 sonde externe interchangeable 2 sondes externes interchangea- – 2 : infrarouge + T° ambiante (CTN)
+ 1 sonde radio (option) bles + 1 sonde radio (option)
Alimentation Pile 9 V – Piles 2x AAA (alcaline)
Dimensions – – 80 x 31 x 19 mm –
Garantie Appareil : 2 ans 2 ans –
Sonde : 1 an
AVANTAGES • Thermomètre multi-applications • Thermomètre Delta T • Contrôle des températures sans • Fonction hold, min, max
très rapide avec sondes inter- • Affichage des 2 températures et contact • Protocole d’étalonnage
changeables à cordon ou radio calcul du DT° • Très compact et économique • Capot de protection
• Ecran rétro-éclairé • Sondes radio en option • Fige la valeur mesurée à l'écran. • 2 appareils en 1:
• Impression infrarouge possible • Ecran rétro-éclairé thermomètred’ambiance de
(option) • Impression infrarouge possible précision et IR
(option)
APPLICATIONS • Température de climatisation, air • Mesure de temp. différentielle • Contrôle de l'équilibrage d'un • Mesure de température
ambiant, d’ECS sur départ/retour d’une chau- radiateur ambiante et de surface
• Température sur des radiateurs, dière, d’un radiateur, d’un circu- • Contrôle de l'équilibrage d'un • Mesure IR avec visée laser 1
échangeurs thermiques, des lateur, d’un plancher chauffant plancher chauffant point
planchers chauffants • Mesure de température différen- • Contrôle de la température • Affichage de delta de tempéra-
tielle sur les groupes froids départ/retour ture (par ex., delta de tempéra-
ture de la fenêtre et de l’exté-
rieur)
Configuration livré avec pile et mode d’emploi livré avec pile et mode d’emploi livré avec pile et mode d’emploi livré avec dragonne, étui ceinture,
capot de protection, pile et mode
accepte thermocouple type K accepte 2 thermocouples type K d’emploi
Référence 0560 9250 0560 9221 0560 8051 0560 0810
Prix € H.T. 101,00 154,00 63,75 101,00
Sondes pour testo 925/922 Illustrations Etend.de mes. Précisions t99 Connexions Réf. EUR
115 mm -60... +400 °C Classe 2 25 sec 0602 1793 59,75
Sonde d’ambiance rapide
ø 5 mm
Sonde pince pour mesure sur des conduits -50... +100 °C Classe 2 5 sec Cordon fixe 0602 4692 71,25
de 15...25 mm (max. 1"), à courte durée droit
jusqu’à +130 °C
114 mm 50 mm -60... +400 °C Classe 2 7 sec Cordon fixe 0602 1293 42,25
Sonde air/gaz/liquide étanche (TC type K) droit 1.2 m
ø 5 mm ø 3.7 mm -50... +275 °C (CTN) Variante sonde radio 0613 1001* 106,00
Sonde de contact étanche avec tête de 115 mm -60... +400 °C Classe 2 30 Cordon fixe 0602 1993 59,75
mesure élargie pour surfaces planes sec droit
ø 4 mm ø 6 mm
(TC type K
Sonde de contact très rapide à lamelles, pour sur- 115 mm -60... +300 °C Classe 2 3 sec Cordon fixe 0602 0393 124,00
faces non planes, étendue de mesure à courte droit 1.2 m
durée jusqu'à +500°C (TC type K)
ø 5 mm
ø 12 mm
Variante sonde radio 0554 0189 + 101,00
-50... +350 °C 0602 0394 * 67,25
* Commander impérativement le module radio réf. 0554 0188 41,25
Nota : une large palette de sondes est disponible pour testo 925 et testo 922.
Nous consulter !

23. 23
Thermomètres infrarouges
Appareil testo 830-T1/-T2 testo 830-T3/-T4 testo 845 testo 845-1
Description Thermomètres infrarouges Thermomètres infrarouges Thermomètre infrarouge de Thermomètre infrarouge avec
à visée laser à visée laser précision avec mémoire module d'humidité intégré et
mémoire
THERMOMÈTRES INFRAROUGES
Etendue de mesure IR : -30 ...+400 °C IR : -35 ...+950 °C IR : -35 ...+950 °C
Contact : -35 ...+950 °C
Contact : -50 ...+500 °C testo 830-T2/-T3/-T4 Contact : -35 ...+950 °C 0 ...+100 %HR/0 ...+50 °C/-20 ...+50 °C td
Précision IR : 1.5 °C ou 1.5 % v.m. ±2.5 °C (-35...-20.1 °C) ±2 %HR (2 ...98 %HR)
(±0.1 ...+400 °C) ±2 °C ou 2 % v.m. (-30 ...0 °C) ± 1.5 °C (-20... +19.9°C) ±0.5 °C(-20 ...+50 °C)
Contact : ± (0.5 °C±0.5 % v.m.) testo 830-T2/-T3/-T4
Résolution IR : 0.5 °C / Contact : 0.1 °C 0.1 °C
Optique 10 : 1 testo 830-T1 2,5 : 1 testo 830-T3 75 : 1
12 : 1 testo 830-T2 30 : 1 testo 830-T4 2,5 : 1
Alimentation Pile 9V 2 piles mignon AA
Dimensions 190 x 75 x 38 mm 195 x 155 x 58 mm
Garantie 2 ans
AVANTAGES • Contrôle des températures sans contact • Remplace deux thermomètres infrarouges grâce à sa double
• Forme “pistolet” ergonomique optique.
• Visée laser • Très grande précision : jusqu'à ±0.75°C !
• Sonde filaire type connectable (option) • Aucune mesure ne lui échappe avec une réactualisation des alarmes
• Fonction HOLD et des min/max en 100 ms !
• Mémoire interne
APPLICATIONS • Contrôle de l'équilibrage d'un radiateur • Localisation rapide de pont thermique dans un bâtiment
• Contrôle de l'équilibrage d'un plancher chauffant • Localisation rapide de zone à risque de moisissure grâce à un calcul
• Contrôle de la température départ/retour d'humidité de surface
• Contrôle des températures de soufflage • Mesure rapide et précise des températures de soufflage
En électricité
• Grâce au mode optique “switch optique”, il détecte et informe l'utili-
sateur (alarme sonore) de tous risques d'échauffement dans une
armoire électrique.
Configuration livré avec pile et mode d’emploi Livré avec logiciel PC y compris Livré avec sonde d'humidité,
câble USB pour transmission de alarme optique/ acoustique,
données, mallette de transport mémoire pour données de
alu, piles et protocole d'étalon- mesure, sangle, logiciel PC y
nage compris câble USB pour la trans-
mission de données, mallette de
transport alu, piles et protocole
d'étalonnage
Référence 0560 8301 testo 830-T1 0560 8303 testo 830-T3 0563 8450 0563 8451
0560 8302 testo 830-T2 0560 8304 testo 830-T4
Prix € H.T. 135,00 testo 830-T1 407,00 testo 830-T3 782,00 980,00
182,00 testo 830-T2 272,00 testo 830-T4
Accessoires pour testo 845 Réf. EUR Accessoires pour testo 845 Réf. EUR
Module d'humidité pour rajout ultérieur testo 845 Set de contrôle et d'étalonnage de l'humidité 11,3 %HR/
(pour 0563 8450) 0636 9784 214,00 75,3 %HR avec adaptateur pour sonde d'humidité 0554 0660 287,00
Ruban adhésif p. ex. pour surfaces réfléchissantes (rouleaux),
Bloc secteur, 5VDC 500mA (prise européenne) 0554 0449 14,75 E = 0,93, température jusqu'à + 300°C 0554 0051 108,00
Chargeur rapide pour accumulateurs avec contrôle de l'état de Pâte silicone (14g), Tmax = + 260 °C, pour une meilleure
charge livré avec 4 accus Ni-MH inclus comportant une prise 0554 0610 53,25 conductibilité thermique des sondes de surface (contact) 0554 0004 11,25
internationale, 100-240V, 300mA, 50/60Hz, 12VA
Imprimante infrarouge IRDA avec 1 rouleau de papier ther- Certificat d'étalonnage raccordé en température, thermomètre
mique et 4 piles LR6, pour impression des données sur site 0554 0549 248,00 infrarouge, pts d'étalonnage +60°C; +120°C; 180°C 0520 0002 sur demande
Papier thermique pour imprimante (6 rouleaux), conservation Certificat d'étalonnage raccordé en température, thermomètre
des données à long terme jusqu'à 10 ans 0554 0568 25,00 infrarouge, pts d'étalonnage -18°C, 0°C, +60°C 0520 0401 sur demande

24. 24
Caméra professionnelle testo 875
testo 875-1 testo 875-2
Les points qui font la différence : En plus des fonctions de la
caméra thermique testo 875-1
CAMÉRAS THERMIQUES
· NETD < 80 mK · Appareil photo intégré
· Objectif standard 32° x 23° · Affichage des zones à risque
· Détection automatique de moisissures
des points chaud et froid · Téléobjectif (option)
· Etendue de mesure à partir de 2395 € HT
-20 à +280 °C
L’un des
meilleurs rapport
qualité/prix
du marché !
Variante :
Kit complet testo 875-1 Kit complet testo 875-2
Caméra testo 875-1 Caméra testo 875-2
Bloc secteur Bloc secteur
Logiciel professionnel Logiciel professionnel
Mallette de transport robuste Mallette de transport robuste
Réf. 0560 8751 Réf. 0560 8752
Photo non-contractuelle
Lot complet testo 875-2
comprenant en plus :
Téléobjectif 9° x 7°
Lentille de protection
Accu supplémentaire
Station de charge
Pare-soleil
Réf. 0563 8752
Consultez-nous, offre de prix sur demande !
Formation bâtiment et maintenance préventive
Apprenez à interpréter Nous vous proposons de nous déplacer chez
les images visibles sur vous pendant 1 journée pour vous former à
nos caméras : l'interprétation des thermogrammes. Cette
rien de plus simple ! formation peut être financée dans le cadre du
budget formation de votre entreprise.
Pour plus d’informations, nous consulter !

25. 25
Fonction SUPER RESOLUTION
Taille du détecteur : 160 x 120 pixels Technologie Super Résolution
Avec 19 200 points de mesure de température, les jusqu’à 320 x 240 pixels
objets de mesure sont détectés très clairement et
La technologie Super Résolution améliore la qualité
précisément avec une très bonne qualité d’image.
CAMÉRAS THERMIQUES
d’image d’une classe; en d’autres termes, la
résolution de l’image thermique est quatre fois
supérieure.
Sensibilité thermique < 80 mK Appareil photo numérique intégré
Grâce à une sensibilité thermique < 80 mK, les Outre l’image thermique, une image réelle est
différences de température, même petites sont enregistrée pour chaque objet de mesure.
visibles.
Détection automatique des points Mode « Solaire »
chauds/froids La valeur du rayonnement solaire peut être saisie
dans la caméra thermique pour chaque mesure.
Les températures critiques sont directement
Cette valeur est enregistrée avec chaque image
indiquées grâce
thermique.
à la détection automatique des points
chauds/froids.
Mode de mesure spécial pour la détection des zones à risques de moisissures
La température ambiante et l’humidité de l’air, déterminées de manière externe, ainsi que la température
superficielle mesurée, servent de base pour calculer la valeur de l’humidité pour chaque point de mesure.
Celle-ci est ensuite affichée à l’écran sous la forme d’une image hygrométrique réelle.
4 x plus de pixels grâce à la fonction
*Traitement d'image par algorithme à partir du logiciel.
brevetée SUPER RESOLUTION * !
NOUVEAU!
640
x
480
Thermogramme en
160x120 soit 19 200 pixels
Avec fonction SUPER RESOLUTION *
thermogramme en
320x240 soit 76 800 pixels !

26. 26
Vue d’ensemble de notre gamme de caméras thermiques
veau veau
Nou Nou
Attestation délivrée selon un essai unique Attestation délivrée selon un essai unique Attestation délivrée selon un essai unique Attestation délivrée selon un essai unique
Disponible sur www.cnpp.com Disponible sur www.cnpp.com Disponible sur www.cnpp.com Disponible sur www.cnpp.com
N° 2009-0015 N° 2011.0003 N° 2011-0017 N° 2011-0016
testo testo testo testo testo testo testo testo testo
Equipements 875-1 875-2 876 881-2 882 885-1 885-2 890-1 890-2
Taille du détecteur (en pixels)
CAMÉRAS THERMIQUES
160 x 120 320 x 240 640 x 480
Technologie Super Résolution
(à 320 x 240) (à 640 x 480) (à 1280 x 960)
Sensibilité thermique (NETD)
< 80 mK < 50 mK < 60 mK < 30 mK < 40 mK
Echelle de température
-20 ... +280 °C -20 ... +350 °C
Fréquence d’acquisition d’images
9 Hz 33 Hz*
Objectif standard
32° x 23° 30° x 20° 42° x 32°
Téléobjectif interchangeable
– (9° x 7°) – – 11° x 9° 15° x 11°
Mise au point
Manuelle Manuelle /motorisée Manuelle / automatique
Ecran orientable
– – – –
Poignée rotative
– – – – –
Ecran tactile
– – – – –
Mesure de températures élevées (Jusqu’à (Jusqu’à (Jusqu’à (Jusqu’à
– – – 550 °C) 550 °C)
– 1.200 °C)
– 1.200 °C)
Détection automatique des points chauds/froids
Calcul des Min./Max. sur zone
– –
Fonction isotherme
– –
Fonction “Limite d’alarme”
– – – – –
Affichage de la répartition de l’humidité en surface
(au moyen de saisies manuelles)
– – –
Mesure d’humidité avec capteur d’humidité radio**
(transfert automatique des valeurs de mesure en temps réel) – – – ( ) ( ) – ( ) – ( )
Mode “Solaire”
Enregistreur vocal
– – – –
Appareil photo numérique intégré
–
LED puissantes intégrées
– – –
Assistant pour images panoramiques
– – – – –
Technologie Site Recognition
– – – – – – –
Mesure vidéo avec jusqu’à 3 points de mesure
(via USB)
– – – – –
Acquisition vidéo totalement radiométrique avec
fonction “Logger” (via USB)
– – – – – – – – ( )
Laser***
– – – Pointeur laser Marqueur laser
( ) en option standard – indisponible * au sein de l’Union Européenne, ** en fonction des homologations
en dehors de 9 Hz nationales

27. 27
Caractéristiques des caméras testo 875 / 876 / 881 / 882 / 885 / 890
Vos avantages pratiques
La taille des détecteurs indique le nombre de points de mesure de température (pixels) dont est doté le capteur d’image de la
CAMÉRAS THERMIQUES
caméra thermique. Plus le nombre de pixels est élevé, plus les objets de mesure s’affichent de manière détaillée et claire.
La technologie Super Résolution améliore la qualité d’image d’une classe ; en d’autres termes, la résolution de l’image thermique
est quatre fois supérieure.
La sensibilité thermique NETD donne la plus petite différence de température qui peut être visualisée par la caméra thermique.
Plus cette valeur est réduite, plus les différences de température mesurées peuvent être faibles. testo 875
L’étendue de mesure détermine la plage sur laquelle votre caméra thermique peut mesurer les rayonnements infrarouges d’un
objet.
La fréquence d’image indique, en secondes, à quelle fréquence l’image thermique est rafraichie.
L’objectif standard (objectif grand-angle léger) englobe une grande section d’image et génère ainsi une vue d’ensemble rapide
de la répartition de la température de l’objet de mesure.
Le téléobjectif interchangeable vous aide pour la mesure des plus petits détails et vous permet également de visualiser ceux-ci
sur votre image thermique, même à grande distance.
La mise au point permet de régler la netteté de l’image infrarouge. Ceci est possible manuellement, au moyen d’un moteur ou
automatiquement. testo 876
L’écran pivotant permet de procéder à la thermographie au départ de différentes positions (p.ex. au-dessus de la tête).
Plus aucune réverbération ne peut plus vous gêner sur l’écran.
La poignée rotative permet une manipulation sûre de la caméra thermique dans les endroits difficilement accessibles
(par ex. près du sol).
Outre la commande par joystick, la caméra thermique peut également être commandée au moyen de l’écran tactile.
L’option “Haute température” permet d’étendre la plage de mesure de manière flexible. Un filtre “Haute température” permet de
mesurer des températures jusqu’à 550°C ou 1200°C.
Le point le plus chaud ou le plus froid de l’objet de mesure s’affiche automatiquement dans l’image thermique sur l’écran de la
caméra. Il est ainsi possible de détecter d’un seul regard les échauffements critiques. testo 881
Les températures minimales et maximales d’une section d’image peuvent être immédiatement affichées sur site. Il est ainsi
possible de détecter d’un seul regard les échauffements critiques dans cette section d’image.
L’alarme optique indique dans l’image thermique tous les points de l’image dont les températures varient dans une plage définie
au moyen de marques de couleur.
L’alarme optique indique dans l’image thermique tous les points de l’image dont les températures sont supérieures ou inférieures
à une limite donnée au moyen de marques de couleur.
La valeur de l’humidité superficielle relative s’affiche pour chaque point de mesure. Celle-ci est calculée sur la base de la
température ambiante et de l’humidité relative, déterminées de manière externe, ainsi que la température superficielle mesurée.
La valeur de l’humidité superficielle relative s’affiche pour chaque point de mesure. Celle-ci est calculée sur la base de la température
ambiante et de l’humidité relative, transférées en temps réel par le capteur d’humidité radio, ainsi que la température superficielle mesurée. testo 882
En mode “Solaire”, la valeur du rayonnement solaire peut être saisie dans la caméra thermique. Cette valeur est enregistrée avec
chaque image thermique et est ensuite disponible pour l’analyse dans le logiciel d’évaluation.
Les points faibles localisés peuvent aisément être commentés au moyen de l’enregistreur vocal. Vous pouvez ainsi consigner
toutes les informations complémentaires utiles directement sur site.
Outre l’image thermique, une image réelle est enregistrée pour chaque objet de mesure. Vous pouvez ainsi procéder à une
inspection plus rapide et aisée de l’objet grâce à l’affichage simultané de l’image thermique et de l’image réelle.
Les LED puissantes intégrées garantissent un éclairage idéal des zones sombres lors de l’acquisition de l’image réelle.
L’assistant pour images panoramiques permet l’analyse et la documentation d’une vue d’ensemble générée à partir de différentes
images individuelles pour les plus grands objets de mesure. Vous ne devez ainsi plus gérer, visualiser et comparer plusieurs images.
testo 885 veau
Nou
La technologie Site Recognition se charge de l’identification, de l’enregistrement et de la gestion des images thermiques dans le
cadre des routines d’inspections périodiques d’objets de mesure similaires.
La mesure vidéo permet de transmettre des vidéos thermographiques directement sur votre PC. Jusqu’à 3 points de mesure de
température sont disponibles pour chaque image individuelle et peuvent être évalués.
Par l’enregistrement vidéo totalement radiométrique en temps réel, vous pouvez contrôler vos process de fabrication en permanence ou
par séquence ou encore par évènement individuel avec un transfert direct sur votre PC. Pour chaque image individuelle, l’ensemble des
valeurs de température est disponible.
Le pointeur laser permet d’afficher un point laser sur l’objet de mesure afin de faciliter l’orientation. Le marquage permet
d’afficher ce point laser sans parallaxe sur l’écran de la caméra thermique.
testo 890 veau
*** à l’exception des USA, de la Chine et du Japon Nou

28. 28
Hygromètres
Appareil testo 605-H1 testo 606-1 testo 606-2 testo 610
Description Thermo-hygromètre Hygromètre pour Hygromètre pour Thermo-hygromètre
économique matériaux matériaux et d’ambiance de poche
HYGROMÈTRES
Etendue de mesure CTN : 0 ... +50 °C Electrode : 0 ...+50% Electrode : 0...+50% CTN : -10 ...+50 °C
Capteur capacitif testo : CTN : -10 ...+50 °C Capteur capacitif testo :
0 ... +95 %HR Capteur capacitif testo : 0 ...100 %HR 0 ...100 %HR
Précision CTN : ±0,5 °C ±1% Electrode : ±1% / CTN : ±0.5 °C CTN : ±0.5 °C
Capteur capacitif testo : Capteur capacitif testo : Capteur capacitif testo :
±3 %HR ±2.5 %HR (5 ...95 %HR) ±2.5 %HR (5 ...95 %HR)
Résolution Electrode : 0.1 Electrode : 0.1
CTN : 0,1 °C CTN : 0,1 °C CTN : 0,1 °C CTN : 0,1 °C
Capteur capacitif testo : Capteur capacitif testo : Capteur capacitif testo : Capteur capacitif testo :
0,1 %HR 0,1 %HR 0,1 %HR 0,1 %HR
Types de capteur CTN + Capacitif – Electrodes + CTN + %HR CTN + %HR
Alimentation Piles 3x AAA (alcaline) Piles 2x AAA (alcaline)
Dimensions 180 x 37 x 36 mm 119 x 46 x 25 mm (avec capot de protection)
Garantie 2 ans
AVANTAGES • Calcul du point de rosée de • Calcul du point de rosée et de la température humide
-20 à +50 °Ctd • Capteur capacitif testo stable à long terme
• Capteur capacitif testo stable à • Précision 2,5%HR
long terme • Fonctions hold, min, max
• Écran rétro-éclairé • Protocole d’étalonnage
• Tête pivotante
APPLICATIONS • Contrôle des conditions de tra- • Mesure d’humidité dans le bois • Mesure d’humidité relative • Contrôle des conditions de
vail et les matériaux de construction ambiante avec capteur capacitif travail
• Mesure en gaine de ventilation • Courbes caractéristiques de testo stable à long terme, calcul • Réglage d’une climatisation
• Réglage d’une climatisation matériaux du point de rosée, température
humide
Configuration livré avec pile, mode d’emploi et livré avec dragonne, étui ceinture, capot de protection, mode d’emploi, protocole d’étalonnage et pile
protocole d’étalonnage
Référence 0560 6053 0560 6060 0560 6062 0560 0610
Prix € H.T. 99,00 123,00 186,00 153,00
D’autres infos sous
www.testo.fr

29. 29
Hygromètres
Appareil testo 616 testo 625 testo 623
Description Hygromètre non destructif Thermo-hygromètre de Afficheur de confort ambiant
pour matériaux précision
HYGROMÈTRES
Etendue de mesure – CTN : -10 ...+60 °C -10 ... +60 °C
Capteur capacitif testo : 0 ... 100 %HR
0 ...+100 °C
Précision – CTN : ±0,5 °C ±0.4 °C
Capteur capacitif testo : ±2 %HR à +25 °C (10 ... 90 %HR)
±2.5 %HR (+5 ...+95%HR) ±3 %HR (étendue restante)
– CTN : 0,1 °C 0.1 °C / 0.1 %HR
Résolution Capteur capacitif testo : 0,1 %HR
Types de capteur Non destructif CTN + capteur capacitif –
Nombre de canaux – 2 : %HR + °C ambiant –
+ td° (point de rosée)
+ 1 sonde radio en option (°C et/ou %HR)
Alimentation 1x pile monobloc 9 V Pile 9V, 6F22 4 piles AA
Dimensions – 182 x 64 x 40 mm 185 x 105 x 36 mm
Garantie – 2 ans
AVANTAGES • Equipé de 10 courbes caractéristiques • Thermo-hygromètre compact à sonde inté- • Support de table et/ou mural. Possibilité de
• Prise en main idéale pour une mesure grée pour mesure de l'humidité relative et la positionner l’afficheur sur une table ou un
optimale température de l'air mur/cloison.
• Fonctions hold/max/min • Un thermomètre avec l'option radio qui pro- • Indication des valeurs actuelles ainsi que la
• Ecran rétro-éclairé pose une large gamme de sondes date et l’heure
APPLICATIONS • Mesure à une hauteur jusqu'à • Contrôle des conditions de travail • Surveillance des conditions de confort
5 cm • Mesure en gaine de ventilation ambiant
• Vérification visuelle de valeurs • Réglage d’une climatisation
limites d’humidité
Configuration livré avec piles et protocole d'étalonnage livré avec pile, système de fixation et protocle
d’étalonnage
Référence 0560 6160 0563 6251 0560 6230
Prix € H.T. 373,00 261,00 260,00
Accessoires pour testo 625 Réf. EUR Certificats d’étalonnage Réf. EUR
Poignée pour module d'humidité pour appareil de mesure Certificat d'étalonnage COFRAC en humiditéhygromètre; pts
testo 625 aveccordon de sonde (long. 120 cm) 0430 9725 48,25 d'étalonnage 11,3 % et 75,3 %HR à +25 °C 0520 8206 sur demande
Certificat d'étalonnage raccordé en humiditéhygromètre: pts
Etui de transport pour indicateur et sondes 0520 0006 sur demande
0516 0210 29,75 d'étalonnage: 12 %HR et 76 %HR à +25°C
TopSafe, étui de protection contre les poussières et les chocs 0516 0221 28,50
Solution saline testo pour le contrôle et l'ajustement des sondes
d'humidité,11,3 %HR et 75,3 %HR, y compris adaptateur pour 0554 0660 287,00
sonde d'humidité
Pile bouton lithium type CR 2032 200515 0028 2,00
Chargeur pour accu 9V, pour charge externe des accus
200515 0025 0554 0025 11,25
Accu 9V pour appareil, en remplacement de la pile 200515 0025 18,50

30. 30
Gamme complète d'enregistreurs de température, humidité
Appareil testo 174 T testo 174 H testo 175 T1 testo 175 T2 testo 175 T3
Description Enregistreur de Enregistreur de Enregistreur de Enregistreur de Enregistreur de
température interne température/humidité température interne température interne + température 2 entrées
économique interne économique 1 entrée pour sonde pour sondes externes
externe (K)
ENREGISTREURS
Tous les enregistreurs
sont étalonnables!
Enregistreur CTN (interne) CTN + %HR CTN (interne) CTN (°C Interne et type K ou T (externe)
°C externe )
Etendue -30 ... +70 °C -20 ... +70 °C interne -35 ... +55 °C interne -35 ...+55°C interne -50 °C ... +1000 °C (Type K)
0...100%HR -40 ... +120°C externe -50 °C ... +400 °C (Type T)
Résolution 0.1 °C 0.1 °C 0.1 °C 0.1 °C 0.1 °C
0.1 %HR
Précision
±0.5 °C (-30 ... +70 °C) ± 0.5°C (-20 ... +70°C) ±0.5 °C ±0.5°C (-35 ... +55°C) ±0.5 °C (-50 ... +70 °C)
±1 Digit interne
±3 %HR (2 ... 98%HR) (-30 ... +55 °C) ±0.7% v.m.
+0.03 %HR/K ±0.3°C (-40 ... +120°C) (70.1 ... +1000 °C)
externe
Mémoire 16000 valeurs 16000 valeurs 1 mio valeurs 1 mio valeurs 1 mio valeurs
Température d’utilisation -30 ... +70 °C -20 ... +70 °C -35 ... +55 °C -35 ... +55 °C -35 ... +55 °C
Autonomie pile Jusqu'à 500 jours* Jusqu'à 1 an* Jusqu'à 3 ans* Jusqu'à 3 ans* Jusqu'à 3 ans*
Cadence de mesure 1 min. à 24h 1 min. à 24h 10 sec à 24h 10 sec à 24h 10 sec à 24h
Protection IP65 IP20 IP65 IP65 IP65
Réf. 0572 1560 0572 6560 0572 1751 0572 1752 0572 1753
PUHT EUR 60,75 96,75 Consultez-nous, offre de prix sur demande !
Appareil testo 175 H1 testo 176 T1 testo 176 T2 testo 176 T3 testo 176 T4
Description Enregistreur de Enregistreur de Enregistreur de Enregistreur de Enregistreur de
température/humidité température interne température avec température métallique température avec
à sonde externe fixe IP68 2 entrées pour sonde avec 4 entrées pour 4 entrées pour sondes
externe (Pt100) sondes externes (K) externes (K)
Tous les enregistreurs
sont étalonnables!
Capteur Capteur capacitif testo Pt100 Pt100 TC type T, K ou J TC type T, K ou J
(%HR) Classe A Classe A
CTN (°C externe)
Etendue 0 ... +100 %HR -35 ... +70 °C -50 ... +400 °C Type K: -195 ... +1000 °C Type K: -195 ... +1000 °C
-20 ... +55 °C Type T: -200 ... +400 °C Type T: -200 ... +400 °C
-40 ... +50 °Ctd Type J: -100 ... +750 °C Type J: -100 ... +750 °C
Résolution 0.1 %HR / 0.1 °C 0.01 °C 0.01 °C 0.1 °C 0.1 °C
Précision
± 1% m.v. ± 1% m.v.
± 2 %HR (2 ... 98 %HR) ±0.2 °C ±0.2 °C (-50 ... +200 °C) (-200 ... -100.1°C) (-200 ... -100.1°C)
±1 Digit
+ 0.03 %HR/K (-35 ... +70°C) ±0.3 °C ± 0.3°C ± 0.3°C
± 0.4°C (-20 ... +55°C) (+200.1 ... +400°C) (-100 ... +70°C) (-100 ... +70°C)
± 0.5% m.v. ± 0.5% m.v.
(+70.1 ...+1000°C) (+70.1 ...+1000°C)
Mémoire 1 mio valeurs 2 mio valeurs 2 mio valeurs 2 mio valeurs 2 mio valeurs
Température d’utilisation -35 ... +55 °C -35 ... +70 °C -35 ... +70 °C -35 ... +70 °C -35 ... +70 °C
Autonomie pile Jusqu'à 3 ans* Jusqu'à 8 ans* Jusqu'à 8 ans* Jusqu'à 8 ans* Jusqu'à 8 ans*
Cadence de mesure 10 sec. ... 24 h 1 sec. ... 24 h 1 sec. ... 24 h 1 sec. ... 24 h 1 sec. ... 24 h
Protection IP54 IP68 IP65 IP65 IP65
Réf. 0572 1754 0572 1761 0572 1762 0572 1763 0572 1764
PUHT EUR Consultez-nous, offre de prix sur demande !
* Pour une cadence de mesure de 15 minutes à +25°C

31. 23
31
25
Enregistreurs, sets et accessoires
Appareil testo 176 H1 testo 176 H2 testo 176 P1
Interfaces communes
Description Enregistreur de Enregistreur de Enregistreur de tempé-
température/humidité température/humidité rature/humidité avec
avec 2 entrées pour métallique avec 2 2 entrées pour sondes
°C/%HR externes et
sondes °C/%HR entrées pour sondes capteur pression abso-
ENREGISTREURS
externes °C/%HR externes lue interne
Tous les enregistreurs
sont étalonnables!
Capteur Capteur capacitif testo (%HR) Capteur capacitif testo
CTN (%HR / pression absolue)
CTN
Etendue -20 ... + 70 °C -20 ... + 70 °C
-40 ... + 70 °Ctd -40 ... + 70 °Ctd
0 ... +100 %HR
0 ... +100 %HR 600mbar... 1100 mbar
Résolution 0.1 %HR / 0.1 °C 0.1 %HR / 0.1 °C /1 mbar
Précision ± 0.2°C (-20 ...+70°C) ± 0.2°C (-20 ...+70°C)
±1 Digit ± 0.4°C ± 0.4°C
(étendue restante) (étendue restante)
±3mbar (0 ... 50°C)
Mémoire 2 mio valeurs
Température d’application -20 ... +70 °C
Autonomie pile Jusqu'à 8 ans*
Cadence de mesure 1 sec. ... 24 h
Protection IP65 IP54
Réf. 0572 1765 0572 1766 0572 1767
PUHT EUR Consultez-nous, offre de prix sur demande !
* Pour une cadence de mesure de 15 minutes à +25°C
Sets et accessoires Réf.
Set testo 174T Set comprenant enregistreur testo 174T, interface USB pour programmation et relecture de l’enregistreur 0572 0561
support mural, piles (2 x CR 2032) et protocole d’étalonnage
Set testo 174H Set comprenant enregistreur testo 174H, interface USB-pour programmation et relecture de l’enregistreur, 0572 0566
support mural, piles (2 x CR 2032) et protocole d’étalonnage
Set testo 175 T1 Set comprenant 3 enregistreurs testo 175 T1 interface USB pour programmation et relecture des enregistreurs, 0572 1750
logiciel ComSoft Basic 5, carte SD, support mural, cadenas, piles et protocole d’étalonnage
testo 174D Interface USB pour configuration et relecture des enregistreurs testo 174T et testo 174H 0572 0500
Câble USB Câble pour le raccordement des enregistreurs de données testo 175 et testo 176 au PC, mini-USB sur USB 0449 0047
Carte SDHC Carte SDHC (4Go) pour la récupération des données sur les enregistreurs testo 175 et testo 176 ;
plage d’utilisation jusqu’à -20°C 200554 1700
Lecteur carte SD Lecteur carte mémoire externe avec connecteur USB 2000 1700
Pile pour testo 174 Pile au lithium CR 2032 (pile bouton) pour testo 174T et testo 174H (veuillez commander 2 piles par enregistreur) 200515 0028
Pile pour testo 175 1 pile alcalines AAA LR03 (veuillez commander 3 piles par enregistreur) 200515 0009
Pile pour testo 175 1 pile Energizer L92 AAA LR03 ; plage d’utilisation jusqu’à -10 °C (veuillez commander 3 piles par enregistreur) 200515 0042
Pile pour testo 176 1 pile mignon TLH-5903 AA 0515 1760
Logiciels
ComSoft Basic 5 CD ComSoft Basic 5 (dans la mesure où le téléchargement gratuit n’est pas souhaité) 0572 0580
ComSoft Professionnel 4 Logiciel pour exploitation des données avec fonction archivage 0554 1704
ComSoft 21 CFR Part 11 Logiciel répondant aux exigences de la norme 21 CFR Part. 11 0554 1705
Certificats d’étalonnage
Certificat d’étalonnage raccordé pour la température ; sonde de température, à -18°C, 0°C, +40°C ; par canal/appareil 0520 0153
Certificat d’étalonnage DAkkS pour la température ; sonde de température ; à -18°C, 0°C, +60°C ; par canal/appareil 0520 0261
Certificat d’étalonnage racoordé pour l’humidité ; sonde d’humidité ; à 11,3% HR et 75,3% HR ; à +25°C par canal/appareil 0520 0076
Certificat d’étalonnage DAkkS pour l’humidité ; sonde d’humidité ; à 11,3% HR et 75,3% HR ; à +25°C par canal/appareil 0520 0246
Consultez-nous, offre de prix sur demande !

32. 32
Sondes externes pour enregistreurs
Sondes CTN Illustration Etendue Précision t99 Réf. EUR
Sonde d’ambiance, IP 54 -20 ... +70°C ± 0,2°C (-20 ... +40°C) 15 sec. 0628 7510 50,90
± 0,4°C (+40.1 ... +70°C)
ENREGISTREURS
Sonde encastrable -30 ... +90°C ± 0,2°C (0 ... +70°C) 190 sec.0628 7503* 61,00
chemisée aluminium, IP 65 ± 0,5°C (étendue restante)
Sonde alimentaire CTN en acier -50 ... +150°C*** ± 0,5% m.v. (+100 ... +150°C) 8 sec. 0613 2211* 122,00
inoxydable (IP 65) avec câble PUR ± 0,2°C (-25 ... +74.9°C)
± 0,4°C (étendue restante)
Sonde d’immersion / de pénétration -35 ... +80°C ± 0,2°C (-25 ... +74.9°C) 5 sec. 0628 0006* 83,50
précise, long. de câble : 1,5 m, IP 67 ± 0,4°C (étendue restante)
Sonde d’immersion / pénétration -50 ... +150°C ± 0,5% m.v. (+100 ... +150°C) 10 sec. 0613 1212 71,00
CTN étanche ± 0,2°C (-25 ... +74.9°C)
± 0,4°C (étendue restante)
Sondes thermocouples
Sonde encastrable avec enveloppe en -50 ... +205°C Classe 2 **** 20 sec. 0628 7533 63,75
acier inoxydable, TC type K
Sonde velcro pour tuyau, pour -50 ... +120°C Classe 1**** 90 sec 200628 0020 37,00
mesure de température sur les
tuyaux d’un diamètre max. de 120 mm,
Tmax +120°C, TC type K
Sonde tuyau avec tête de mesure inter- -60 ... +130°C Classe 2**** 5 sec. 0602 4592 159,00
changeable pour des Ø de 5 ... 65 mm,
étendue de mesure à court terme
jusqu’à +280°C, TC type K
Sonde magnétique haute température -50 ... +400°C Classe 2**** 0602 4892 211,00
pour mesure sur surfaces métalliques,
résistance env. 10N, TC type K
Thermocouple isolé, soie de verre, -50 +400°C Classe 2**** 5 sec. 0602 0645 38,00
flexible, longueur : 1500 mm,
TC type K
Sonde à aiguille rapide pour -50 ... +250°C ± 0,2°C (-20 ... +70°C) Classe 1 2 sec. 0628 0030 117,00
le contrôle des temps de cuisson (étendue restante)****
dans les fours, TC type T
Sondes Pt100
Sonde alimentaire Pt100 robuste, -50 ... +400°C Classe A (-50 ... +300°C), 10 sec. 0609 2272* 161,00
en acier inoxydable (IP 65) Classe B (étendue restante)
Sonde d’immersion / pénétration -50 ... +400°C Classe A (-50 ... +300°C), 12 sec. 0609 1273* 87,00
Pt100 étanche et robuste Classe B (étendue restante)
Sonde pour laboratoire Pt100, chemisée -50 ... +400°C Classe A (-50 ... +300°C), 45 sec. 0609 7072* 126,00
verre, tube en verre (Duran 50) interchan- classe B (étendue restante) 12 sec. **
geable, résistant aux milieux agressifs
Sondes d’humidité
Sonde d’humidité / température -20...+70°C, ± 0,3°C, ± 2% HR 0572 6172 222,00
12 mm 0 …+100% HR (2 ... 98% HR)
Sonde d’humidité / température 0 ... +40°C, ± 0,3°C, ± 2% HR 0572 6174 382,00
4 mm 0 …+100% HR (2 ... 98% HR)
La classe d’étanchéité spécifiée pour les enregistreurs de données est atteinte avec ces sondes.
* Sondes testées selon EN 12830 pour leur adéquation dans le secteur du transport et du stockage.
** Sans verre de protection
*** Plage de mesure continue : +125 °C, à court terme : +150°C ou +140°C (2 minutes)
**** Selon la norme 60584-2, la précision de la classe 1 se rapporte à -40 ... -100°C (type K), de la classe 2 à -40 ... +1200°C (type K), de la classe 3 à -200 ... +40°C (type K)
Logiciel Comsoft Basic 5
en téléchargement gratuit
sur www.testo.fr

33. 23
33
25
Système de surveillance de la température et de l’humidité
testo SAVERIS™
• Contrôle et la documentation de données de température et d'humidité dans la production,
l'assurance qualité, la R&D et le bâtiment
• Suivi de la climatisation des entrepôts de produits sensibles à la température et à l'humidité,
S U RV E I L L A N C E C E N T R A L I S E E
par exemple de patrimoine de valeur, de médicaments et de produits alimentaires
• Suivi de la chaîne du froid
Les points qui font la différence :
Modules de température/ humidité La base : le coeur du système
· Communication bidirectionnelle radio ou · Jusqu'à 450 canaux ou 150 sondes
Ethernet · Mémoire de 40 000 valeurs par canal
· Mémoire de secours interne indépendamment du PC
(6 000 valeurs) · Alarmes visuelle, acoustique, relais, SMS,
e-mail ou pop-up à l'écran
· Disponible avec ou sans afficheur
· Alarmes automatiques en cas d'anomalie
· Très simple à installer
sur le système (panne de courant, perte de
· Transmission automatique des données signal radio, dépassement de seuil limite,
· Large choix de sondes date d'étalonnage dépassée, etc...)
· Mesure de tout type de paramètre grâce · Accu de sécurité pour envoi des alarmes
aux modules analogiques même en cas de panne de courant
· Archivage automatique des données
· Etablissement automatique d'un rapport
au format PDF
· Valeurs consultables à distance via
Ethernet
· Fonctionne sans PC
Caractéristiques techniques Caractéristiques techniques : la base, le coeur du système
Routeur Saveris Convertisseur Saveris Saveris-Base
Dimensions env. 85 x 100 x 38 mm env. 85 x 100 x 35 mm Mémoire 40 000 valeurs par canal (18 000 000 val. max.)
Poids env. 180 g env. 190 g Dimensions 225 x 150 x 49 mm
Alimentation Bloc secteur 6,3 V DC; Bloc secteur 6,3 V DC; Poids env. 1510 g
(obligatoire) alternatif 24 V AC/DC, <0,5W alternatif 24 V AC/DC, <2W Indice de protection IP42
(puissance) - Option (puissance) - Option
Matériaux du boîtier Zing / plastique
Temp. utilisation -20 ... +50 °C -20 ... +50 °C Fréquence radio 868 MHz
Temp. de stockage -40 ... +85 °C -40 ... +85 °C Alimentation (obligatoire) Bloc secteur 6,3 V DC; alternatif 24 V AC/DC, <4W
(puissance) - option
Matériaux du boîtier Plastique Plastique
Alimentation (secours) Accu Li-Ion (pour assurance et SMS de réserve d'urgence en
Indice de protection IP54 IP54 cas de panne de courant)
Interfaces Radio Radio, Ethernet
Temp. utilisation -10 ... +50 °C
Sonde radio connectable 5 max. 15 max.
Temp. de stockage -40 ... +85 °C
Fixation murale inclus inclus
Affichage Affichage graphique, 4 touches menu
Interfaces USB, radio, Ethernet
Nbre de modules 15 organes radio max directement raccordables,
max 150 modules au total en mode
radio/routeur/transmetteur/Ethernet, max. 450 canaux
Relais alarme max. 1 A, max. 30 W, max. 60/25 V DC/AC, ouverture ou
fermeture
Module GSM 850 / 900 / 1800 / 1900 MHz
Consultez-nous, offre de prix sur demande ! pas valable pour le Japon et la Corée du Sud
Implantation Fixation murale et appui table inclus
Logiciels Réf.
Logicel SBE avec cordon USB Base-PC 0572 0180 Base Réf.
Logiciel PROF avec cordon USB Base-PC (si réseau) 0572 0181 Base Saveris, fréquence radio 868 MHz* 0572 0220
Logiciel d'ajustage Saveris avec cordon de liaison pour sondes 0572 0183 Base Saveris, fréquence radio 868 MHz, module GSM intégré
radio et Ethernet (pour alarme SMS)* 0572 0221
Alimentation Réf. Routeur Saveris Réf.
Pile pour module radio (4 x Alcaline Manganèse Mignon AA) 0515 0414 Routeur Saveris, 868 MHz, radio* 0572 0219
Pile pour module radio pour utilisation à -10 °C 0515 0572
(4 x Energyzer L91 Lithium) Convertisseur Saveris Réf.
Bloc secteur 100-240 V DC 0554 1096 Convertisseur Saveris, 868 MHz, convertisseur radio vers Ethernet* 0572 0218
pour base testo Saveris, routeur, convertisseur, module Ethernet
0554 1749 * Ces références de commande ne comprennent pas l’alimentation ou les antennes à socles
Alimentation (montage rail) 90 ... 240 VAC / 24 VDC (2,5 A) magnétiques.
Alimentation (appareil de table) 110 ... 240 VAC / 24 VDC 0554 1748
(350 mA)

34. 34
testo Saveris™ : Sondes radio
°C / °F
Pt
CTN CTN CTN TC 100
81 mm
81 mm
81 mm
81 mm
interne interne externe externe externe
S U RV E I L L A N C E C E N T R A L I S E E
Saveris T1 / T1D Saveris T2 / T2D Saveris T3 / T3D Saveris Pt / PtD
Radio Sonde radio avec CTN interne Sonde radio avec connexion de sonde Sonde radio 2 canaux avec 2 connexions de Sonde radio avec une connexion de
externe et CTN interne, contact de porte sonde TC externes (courbe caract. TC au choix) sonde externe Pt100
Réf. 0572 1210 sans afficheur Réf. 0572 1211 sans afficheur Réf. 0572 9212 sans afficheur Réf. 0572 7211 sans afficheur
Réf. 0572 1220 avec afficheur Réf. 0572 1221 avec afficheur Réf. 0572 9222 avec afficheur Réf. 0572 7221 avec afficheur
capteur interne
Capteur CTN CTN
Etendue -35 ... +50 °C -35 ... +50 °C
Précision ±0.4 °C (-25 ... +50 °C) /±0.8 °C (étend. rest.) ±0.4 °C (-25 ... +50 °C)/±0.8 °C (étend. rest.)
Résolution 0.1 °C 0.1 °C
Capteur CTN TC type K TC type J Pt100
Etendue (appareil) -50 ... +150 °C -195 ... +1350 °C -100 ... +750 °C -200 ... +600 °C
sonde externe
TC type T TC type S
-200 ... +400 °C 0 ... +1760 °C
Précision (appareil) ±0.2 °C (-25 ... +70 °C) ±0.5 °C ou 0.5% v.m. à 25 °C / ±0.1 °C (0 ... +60 °C)
±0.4 °C (étendue restante) ±0.2 °C (-100 ... +200 °C)
±0.5 °C (étendue restante)
Résolution (appareil) 0.1 °C 0.1 °C / TC type S 1 °C 0.01 °C
Connexion CTN via mini DIN / Câble de raccord contact 2xTC via mini fiche TC, différence de 1x Pt100 via mini fiche DIN
O/F compris dans la livraison (1,80 m) potentiel maximale 2 V
Dimensions (boîtier) / Poids 80 x 85 x 38 mm / env. 240 g
Autonomie pile Autonomie à +25 °C env. 3 ans en ambiance froide; 3 ans avec pile Energyzer et pile Lithium L91
Indice de protection IP68 IP54 IP68
Cadence de mesure Standard 15 min, 1 min ... 24 h au choix
Norme de conformité EN 12830
Temp. utilisation -35 ... +50 °C -20 ... +50 °C
Affichage (option) LCD 2 lignes; 7 symboles
°C / °F et %HR mA et V
%HR CTN %HR CTN %HR CTN mA V
externe interne externe interne
Radio Saveris H2D Saveris H3 / H3D Saveris H4D Saveris U1
Sonde radio d'humidité Sonde radio d'humidité Sonde radio d'humidité avec une Sonde radio avec une entrée
Réf. 0572 6210 sans afficheur connexion de sonde externe courant/tension
Réf. 0572 6222 sans afficheur Réf. 0572 6220 avec afficheur Réf. 0572 6224 avec afficheur Réf. 0572 3210 sans afficheur
Capteur CTN Capteur d'humidité 1 canal: entrée courant/tension
Etendue -20 ... +50 °C 0 ... 100 %HR 2 fils: 4 ... 20 mA, 4 fils: 0/4 ... 20 mA, 0 ...
1/5/10 V, charge: max. 160 Ω à 24 V DC
capteur interne
Précision ±0.5 °C ±3 %HR Courant ±0,03 mA / 0,75 μA
Tension 0 ... 1 V ±1,5 mV/39 μV
Tension 0 ... 5 V ±7,5 mV / 0,17 mV
Tension 0 ... 10 V ±15 mV /
Dérive de 0,34 mV ±0.02% v.m./K
à partir de la température de 22 °C
Résolution 0.1 °C 0.1 °C / 0.1 °C td
Capteur CTN Capteur d'humidité CTN Capteur d'humidité
sonde externe
Etendue (appareil) -20 ... +50 °C 0 ... +100 %HR* -20 ... +70 °C 0 ... +100 %HR*
Précision (appareil) ±0.5 °C jusqu'à 90 %HR: ±2 %HR ±0.2 °C cf sondes
*pas pour application en continue en humidité élevée
> 90 %HR: ±3 %HR
Résolution (appareil) 0.1 °C 0,1% / 0,1 °C td 0.1 °C 0,1% / 0,1 °C td
Connexion Sonde fixe non interchangeable 1 x sonde d’humidité externe avec fiche mini DIN 1x2 ou 4 fils - courant/tension
Interface mini DIN pour ajustage
Dimensions (boîtier) / Poids 85 x 100 x 38 mm / env. 256 g 80 x 85 x 38 mm / env. 245 g env. 85 x 100 x 38 mm / env. 240 g
Autonomie pile Alimentation : bloc secteur 6,3 V DC,
(Type: 4 Mignon AA) Autonomie à +25 °C env. 3 ans en ambiance froide; 3 ans avec pile Energyzer et pile Lithium L91 2 ... 30 V DC max. 25 V AC
Indice de protection IP54 IP42 IP54
Cadence de mesure Standard 15 min, 1 min ... 24 h au choix
Temp. d’utilisation -20 ... +50 °C
Affichage (option) LCD 2 lignes; 7 symboles (pas d'affichage)
Les piles manganese AA (0515 0414) sont incluses dans ces références de commande (coupleur analogique exclus). Les sondes Saveris sont livrées avec un protocole d’étalonnage aux valeurs d'ajustage d'usine.
Les certificats d’étalonnage doivent être commandés séparément.

35. 35
testo Saveris™ : Sondes Ethernet
°C
Pt
CTN TC 100
externe externe externe
S U RV E I L L A N C E C E N T R A L I S E E
Ethernet Saveris T1E Saveris T4E Saveris PtE
Sonde Ethernet avec une connexion de sonde externe 4 canaux sonde Ethernet avec 4 connexions de sonde Sonde Ethernet avec connexion de sonde
CTN TC externe externe Pt100
Réf. 0572 1191 avec afficheur Réf. 0572 9194 avec afficheur Réf. 0572 7191 avec afficheur
Capteur CTN TC type K TC type J Pt100
Etendue (appareil) -50 ... +150 °C -195 ... +1350 °C -100 ... +750 °C -200 ... +600 °C
sonde externe
TC type T TC type S
-200 ... +400 °C 0 ... +1760 °C
Précision (appareil) ±0.2 °C (-25 ... +70 °C) ±0.5 °C ou 0.5% v.m. à 25 °C
±0.4 °C (étendue restante) ±0.1 °C (0 ... +60 °C)
±0.2 °C (-100 ... +200 °C)
±0.5 °C (étendue restante)
Résolution (appareil) 0.1 °C 0.1 °C / TC type S 1 °C 0.01 °C
Connexion 1 x CTN via fiche DIN 4xTC mini-fiche TC, 1x Pt100 via mini fiche DIN
différence de potentiel max. 50 V
Interface SAV en mini DIN externe pour ajustage
Dim. (boîtier)/Poids/Indice protection Env. 85 x 100 x 38 mm / Env. 220 g / Plastique / IP54
Alimentation / Accu tampon Bloc secteur 6,3 V DC; via bornier à vis 24 V AC/DC / Li-Ion
Cadence de mesure 2 sec. ... 24 h
Temp. d’utilisation -20 ... +60 °C
Affichage (option) LCD 2 lignes; 7 symboles
°C / °F et %HR mA et V
%HR CTN %HR CTN %HR CTN mA V
externe externe externe interne
Ethernet Saveris H1E Saveris H2E Saveris H4E Saveris U1E
Sonde Ethernet d'humidité 1% Sonde Ethernet d'humidité 2% Sonde Ethernet d'humidité avec Sonde Ethernet avec entrée courant/
connexion de sonde externe tension
Réf. 0572 6191 avec afficheur Réf. 0572 6192 avec afficheur Réf. 0572 6194 avec afficheur Réf. 0572 3190 sans afficheur
Capteur 1 canal : entrée courant/tension
Etendue 2 fils: 4 ... 20 mA, 4 fils: 0/4 ... 20 mA, 0 ...
capteur interne
1/5/10V, charge: max. 160 Ω à 24 V DC
Précision Courant ±0,03 mA / 0,75 μA
Tension 0 ... 1 V ±1,5 mV / 39 μV
Tension 0 ... 5 V ±7,5 mV / 0,17 mV
Tension 0 ... 10 V ±15 mV /
Dérive de 0,34 mV ±0.02% v.m./K
à partir de la température de 22 °C
Capteur CTN Capteur d'humidité CTN Capteur d'humidité CTN Capteur d'humidité
Etendue (appareil) -20 ... +70 °C 0 ... 100 %HR* -20 ... +70 °C 0 ... 100 %HR* -20 ... +70 °C 0 ... 100 %HR*
sonde externe
Précision (appareil) ±0.2 °C (0 ... +30 °C) jusqu'à 90 %HR: ±(1 ±0.2 °C (0 ... +30 °C) jusqu'à 90 %HR: ±(1 ±0.2 °C (-20 ... cf sondes externes
±0.5 °C (étendue res- %HR +0.7 % v.m.) à ±0.5 °C (étendue res- %HR +0.7 % v.m.) à +70 °C)
tante) +25 °C tante) +25 °C
> 90 %HR: ±(1.4 %HR > 90 %HR: ±(1.4 %HR
*pas pour application en continue en humidité élevée
+0.7 % v.m.) à +25 °C +0.7 % v.m.) à +25 °C
Résolution (appareil) 0.1 °C 0.1% / 0.1 °C td 0.1 °C 0.1% / 0.1 °C td 0.1 °C 0.1% / 0.1 °C td
Connexion 1 x sonde d'humidité externe avec fiche 1 x 2 ou 4 fils courant/tension
mini-DIN
Interface SAV en mini DIN externe pour ajustage
Dimensions (boîtier) /Indice protection Env. 85 x 100 x 38 mm / Plastique / IP54 env. 85 x 100 x 38 mm
Poids Env. 230 g Env. 254 g Env. 240 g
Alimentation / Accu tampon POE bloc secteur 6,3 V DC; via bornier à vis 24 V AC/DC / Li-Ion bloc secteur 6,3 V DC, 2 ... 30 V DC max. 25 V AC
Cadence de mesure 2 sec. ... 24 h
Temp. d’utilisation -20 ... +60 °C
Affichage (option) LCD 2 lignes; 7 symboles Pas d'affichage
Les blocs secteur ne sont pas inclus dans ces références de commande. Les sondes Saveris sont livrées avec un protocole d'étalonnage aux valeurs d'ajustage d'usine. Les certificats d'étalonnage doivent être commandés séparément.

36. 36
Anémomètres
Appareil testo 405 testo 410-1 testo 410-2 testo 416 testo 417
Description Anémomètre écono- Anémomètre à hélice Anémomètre muti- Anémomètre compact Anémomètre pour
mique à fil chaud de poche fonctions de poche à hélice Ø 16 mm V.M.C.
ANÉMOMÈTRES
Etendue de mesure CTN : -20 ... +50 °C CTN : -10 ... +50 °C CTN : -10 ... +50 °C +0.6...+40 m/s CTN : 0 ...+50 °C
Fil chaud : 0 ... +10 m/s Vitesse d’air : Vitesse d’air : (0…+60°C Hélice : +0.3 ...+20 m/s
0,5 ... +20 m/s 0,5 ... +20 m/s
%HR air ambiant :
0 ... +100 %HR
Précision CTN : ±0,5 °C CTN : ±0,5 °C %HR air ambiant : ± 0.2 m/s CTN : ±0.5 °C
Fil chaud : ±(0,1 m/s Vitesse d’air : ±2,5 %HR (+5 ... +95 +1.5 v.m Hélice : ±(0.1 m/s
+ 5% v.m.) (0 ... 2m/s) ±(0,2 m/s + 2% v.m.) %HR) +1.5% v.m.)
±(0,3 m/s
+ 5% v.m.) (étend. rest.)
Résolution CTN : 0,1 °C CTN : 0,1 °C CTN : 0,1 °C 0.1 m/s CTN : 0.1 °C
Fil chaud : 0,01 m/s Vitesse d’air : 0,1 m/s Vitesse d’air : 0,1 m/s Hélice : 0.01 m/s
%HR air ambiant :
0,1 %HR
Types de capteur Fil chaud et CTN Hélice et CTN Hélice, capacitif et CTN Hélice Ø 16 mm Hélice Ø 100 mm
CTN
Nombre de canaux 2 : Vitesse d’air et 3 : Vitesse d’air, tempéra- 2 : Vitesse d’air et
température ambiante ture et humidité température ambiante
ambiante
Alimentation Piles 3x AAA (alcaline) Piles 2x AAA (alcaline) Pile 9V Pile 9V, 6F22
Dimensions 490 x 37 x 25 mm 33x46x25mm (avec capot) 33x46x25mm (avec capot) – 277 x 105 x 45 mm
Garantie 2 ans
AVANTAGES • Tête pivotante • Moyenne temporelle • Affichage direct du débit • Détermination du sens
• Sonde télescopique • Vitesse du vent (Beaufort) volumique (m3/h) du flux d'air
(30cm) • Écran rétro-éclairé • Calcul de la moyenne • Mesure de la tempéra-
• Écran rétro-éclairé • Livré avec protocole d’étalonnage ponctuelle ou temporelle ture, vitesse d'air et
• Valeurs Min/Max débit volumique
• Calcul direct du débit • Mémorisation des • Calcul de la moyenne
m3/h) valeurs mesurées avec ponctuelle ou temporelle
la touche Hold • Valeurs Min/Max
APPLICATIONS • Contrôle de l’aération • Mesure de la vitesse • Mesure de la vitesse • Mesures de débit d'air • Contrôle de ventilation
haute et basse en d’air en soufflage et d’air en soufflage et en extraction en apport d'air neuf
chaufferie extraction extraction • Mesures de débit d'air • Contrôle de ventilation
• Contrôle des V.M.C. • Mesure des températu- • Contrôle des conditions en apport d'air neuf en extraction d'air
• Mesure de débit d'air à
res ambiantes d’humidité relative • Mesure de vitesse d’air l'aide d'une sonde à
ambiante en gaine hélice Ø 100 mm en
sortie de bouche
Configuration livré avec pile et mode livré avec dragonne, étui ceinture, capot de protection livré avec sonde à hélice livré avec clip de fixation
d’emploi et pile (16mm), piles et protocole et pile
d'étalonnage
Référence 0560 4053 0560 4101 0560 4102 0560 4160 0560 4170
Prix € H.T. 124,00 113,00 175,00 525,00 389,00
Accessoires pour testo 416 et testo 417 Réf. EUR Accessoire pour testo 416 et testo 417 Réf. EUR
Accu 9V pour appareil, en remplacement de la pile 200515 0025 18,50 Set composé du cône de débit pour VMC 0563 4170 182,00
(200x200 mm) et cône pour ventilation (330x330 mm)
Chargeur pour accu 9V, pour charge externe des 0554 0025 pour sur- et dépression
accus 200515 0025 11,25
TopSafe, étui de protection contre les poussières et 0516 0221
les chocs (uniquement pour testo 416) 28,50
Etui de transport pour indicateur et sondes 0516 0210 29,75
Mallette de transport pour indicateur et sondes 0516 0201 41,25

37. 37
Anémomètres
Appareil testo 425 testo 512-1 testo 512-2 testo 512-3 testo 512-4
Description Anémomètre à fil Manomètre avec Manomètre avec Manomètre avec Manomètre de
chaud fonction m/s fonction m/s fonction m/s pression différentielle
ANÉMOMÈTRES
Etendue de mesure 0 à 20 m/s 0 ...+2 hPa 0 ...+20 hPa 0 ...+200 hPa 0 ...+2000 hPa
-20 à +70°C +2 ...+17.5 m/s +5 ...+55 m/s +10 ...+100 m/s
Thermique :
Précision ±(0.03 m/s +5% v.m.) 0.5% val.fin.
CTN :
±0.5 °C (0 ... +60 °C)
±0.7 °C (étendue restante)
Résolution 0,01 m/s 0.001 hPa 0.01 hPa 0.1 hPa 1 hPa
0,1°C 0.1 m/s 0.1 m/s 0.1 m/s
Types de capteur Fil chaud et CTN – – – –
Nombre de canaux 2 : Vitesse d’air et 1 : Pression avec calcul de la vitesse d’air et du débit
température
Alimentation Pile 9V, 6F22
Dimensions – 202 x 57x 42 mm
Garantie Appareil: 2 ans 2 ans
Sonde: 1 an
AVANTAGES • Pour mesure de la • 8 unités de pression commutables: kPa, hPa, Pa, mm H2O,mmHg, psi, inch H2O, inch Hg
vitesse de l’air avec • 2 unités de vitesse d'air commutables : m/s, fpm
Min/Max et moyenne de
0 à 20 m/s et calcul
direct du débit
• Longueur de canne de
820 mm
APPLICATIONS • Mesure de débit et • Mesure de débit et vitesse d’air en air saturée en haute température avec Pitot en • Vérification de l’encras-
vitesse d’air en gaine option sement des filtres
• Contrôle de l’aération • Mesure de pression dif-
haute et basse en férentielle
chaufferie
Configuration Appareil livré avec: 0...2 hPa/mbar 0...20 hPa/mbar 0...200 hPa/mbar 0...2000 hPa/mbar
- étui de transport livré avec avec pile et livré avec pile et proto- livré avec pile et protocole sans vitesse d’air
réf. 0516 0210 29,75 € protocole d'étalonnage cole d'étalonnage d'étalonnage livré avec pile et protocole
d'étalonnage
- pile et mode d’emploi
Référence 200000 425 0560 5126 0560 5127 0560 5128 0560 5129
Prix € H.T. 512,00 456,00 436,00 421,00 432,00
Accessoires Réf. EUR Mesure avec tube de Pitot Réf. EUR
Accu 9V pour appareil, en remplacement de la pile 200515 0025 18,50
Tube de Pitot, long. 350 mm, en inox, pour des 0635 2145 131,00
Chargeur pour accu 9V, pour charge externe des mesures de vitesse d'écoulement des gaz
0554 0025 11,25
accus 200515 0025
0554 0315 44,75 Tuyau silicone, long. 5 m, charge maximale 700 hPa 0554 0440 39,75
Set pression, avec tuyau silicone et adaptateur
(mbar)
Imprimante infrarouge IRDA avec 1 rouleau de papier 0554 0549 248,00
thermique et 4 piles LR6
Certificat d'étalonnage
Papier thermique pour imprimante (6 rouleaux), 0554 0568 25,00 Certificat d'étalonnage raccordé en pression, sur
conservation des données à long terme jusqu'à 10 ans pression différentielle, 5 pts d'étalonnage sur la plage 0520 0025
demande
de mesure
TopSafe, étui de protection contre les poussières et 0516 0221
les chocs 28,50
Etui de transport pour indicateur et sondes 0516 0210 29,75
Mallette de transport pour indicateur et sondes 0516 0201 41,25

38. 38
Anémomètre multifonctions
testo 435
Tout en un ! Appareil destiné aux mesures de vitesse d'air,
débit, température, humidité, CO2 ambiant, pression absolue et
différentielle.
A N É M O M È T R E M U LT I F O N C T I O N S
Les points qui font la différence :
· Appareil très robuste doté d’un revêtement · Mesure de la pression différentielle
anti-salissure et d’un indice de protection intégrée (435-3/-4)
IP 65 - Pour mesure de vitesse en gaine avec
· Large palette de sondes : tube de Pitot
- Sonde IAQ pour la qualité de l’air ambiant, - Pour un contrôle de filtre
CO2, humidité relative, température et
pression absolue · Fonctions étendues (435-2/-4)
- Sondes thermiques avec capteur de tem- - Liaison PC avec cordon USB
pérature intégré et mesure d’humidité de - Sondes d’humidité radio ou avec cordon
l’air - Possibilité de raccorder une sonde Lux
- Sondes à hélice, sondes fil chaud ou - Possibilité de raccorder une sonde de
boule chaude paramètre de confort·
- Sondes radio pour la température et
l’humidité
· Très simple d’utilisation
4 LOTS SPECIFIQUES EN FONCTION DE VOTRE APPLICATION
LOT
testo 435-1 LOT LOT LOT
testo 435-1 testo 435-2 testo 435-3 testo 435-4
testo 435-1, appareil de mesure testo 435-2, appareil de mesure testo 435-3, appareil de mesure multi- testo 435-4, appareil de mesure
multifonctions pour la clim, la ventila- multifonctions pour la clim, la ventila- fonctions pour la clim, la ventilation et le multifonctions pour la clim, la ventila-
tion et le traitement de l'air tion et le traitement de l'air avec traitement de l'air avec capteur de tion et le traitement de l'air avec
mémoire et liaison PC pression différentielle intégré mémoire, liaison PC et capteur de
pression différentielle intégré
Sonde 3 fonctions (%HR, °C, m/s)
Sonde à hélice 60 mm Sonde fil chaud 7,5 mm Sonde 3 fonctions (%HR, °C, m/s) Sonde fil chaud 7,5 mm
Mallette de transport Sonde à hélice 60 mm Sonde à hélice 60 mm Sonde à hélice 60 mm
Certificat d’étalonnage ISO Sonde d’humidité/temp. Tube de Pitot 350 mm Sonde d’humidité/temp.
Logiciel + cordon USB Tuyau silicone 5 m Tube de Pitot 350 mm
Mallette de transport Mallette de transport Tuyau silicone 5 m
Certificat d’étalonnage ISO Certificat d’étalonnage ISO Logiciel + cordon USB
Mallette de transport
Certificat d’étalonnage ISO
Réf. 200000 4351 EUR 1680,00 Réf. 200000 4352 EUR 1895,00 Réf. 200000 4353 EUR 2183,00 Réf. 200000 4354 EUR 2375,00
Caractéristiques techniques
435-1/-2/-3/-4 435-3/-4 435-2/-4
Capteur CTN Type K Capteur capa- Hélice Fil chaud CO2 Sonde de pres- Capteurs de Lux
(sondes d’ambiance, (NiCr-Ni) citif testo (sonde IAQ) sion absolue pression différen-
humidité, multifonc- tielle interne
tions)
Etendue -40 ... +150 °C -200 ... 0 ... +100 0 ... +60 m/s 0 ... +20 m/s 0 ... +10000 0 ... +2000 0 ... +25 hPa 0 ... +100000
+1370 °C %HR ppm CO2 hPa Lux
Précision ±0.2 °C (-25 ... ±0.3 °C suivant suivant suivant suivant suivant ±0.02 hPa
±1 Digit +74.9 °C) (-60 ... +60 °C) caractéristiques caractéristiques caractéristiques caractéristiques caractéristiques (0 ... +2 hPa)
±0.4 °C (-40 ... - ±0.5% v.m. des sondes des sondes des sondes des sondes des sondes 1% v.m.
25.1 °C) (étendue (étendue restante)
±0.4 °C (+75 ... restante)
+99.9 °C)
±0.5% v.m. (étendue
restante)
Résolution 0.1 °C 0.1 °C 0.1 %HR 0.01 m/s (sonde à hélice Ø60) 0.01 m/s 1 ppm CO2 0.1 hPa 0.01 hPa 1 Lux
0.1 m/s (sonde à hélice Ø16)
Temp. utilis. -20 ... +50 °C Autonomie 200 h (mes. types avec sonde à hélice)
Temp. de stock. -30 ... +70 °C Dimensions 225 x 74 x 46 mm

39. 39
Sondes et accessoires pour testo 435
Sondes IAQ Illustration Etendue Précision Réf. EUR
Sonde IAQ pour le traitement de l'air, CO2, 0 ... +50 °C ±0.3 °C 0632 1535 769,00
0 ... +100 %HR ±2 %HR (+2 ... +98 %HR)
%HR, °C et pression absolue avec support 0 ... +10000 ppm CO2 ±(50 ppm CO2 ±2% v.m.) (0 ... +5000 ppm CO2)
de table +600 ... +1150 hPa ±(100 ppm CO2 ±3% v.m.) (+5001 ... +10000 ppm CO2)
±3 hPa
A N É M O M È T R E M U LT I F O N C T I O N S
Sonde thermo-anémométrique avec capteur -20 ... +70 °C ±0.3 °C 0635 1535 511,00
de température et humidité intégré, Ø 12 0 ... +100 %HR ±2 %HR (+2 ... +98 %HR)
mm, avec télescope (max. 745 mm) 0 ... +20 m/s ±(0.03 m/s +4% v.m.)
Sonde de CO ambiant, pour détection de 0 ... +500 ppm CO ±5% v.m. (+100.1 ... +500 ppm CO) 0632 1235 427,00
±5 ppm CO (0 ... +100 ppm CO)
CO sur le lieu de travail et dans les locaux
d'habitation
Sondes de vitesse d'air
Sonde à hélice, diam. 16 mm, avec manche Temp. utilis. 0635 9535 452,00
télescopique 890 mm, par ex. pour des 0 ... +60 °C
mesures dans des conduits, de 0 ... +60 °C +0.6 ... +40 m/s ±(0.2 m/s +1.5% v.m.)
Sonde à hélice, diam. 60 mm, avec manche Temp. utilis. 0635 9335 455,00
télescopique 910 mm, par ex. pour des 0 ... +60 °C
mesures dans des conduits, de 0 ... +60 °C +0.25 ... +20 m/s ±(0.1 m/s +1.5% v.m.)
0 ... +20 m/s ±(0.03 m/s +5% v.m.) 0635 1025 281,00
Sonde fil chaud pour m/s et °C, diam. 7,5mm
avec manche télescopique 820mm -20 ... +70 °C ±0.3 °C (-20 ... +70 °C)
Mesure avec cône
Sonde à hélice, diamètre 100 mm, pour des +0.3 ... +20 ±(0.1 m/s +1.5% v.m.) 0635 9435 338,00
mesures avec le set cônes de mesure 0563 m/s ±0.5 °C
4170 0 ... +50 °C
Set composé du cône de débit pour VMC (200 x 200 mm) et cône pour ventilation (330 x 330 mm) 0563 4170 182,00
Sonde d'ambiance t99
115 mm 50 mm -50 ... +150 °C ±0.5% v.m. (+100 ... +150 °C) 60 0613 1712 73,25
Sonde d'ambiance robuste et précise ±0.2 °C (-25 ... +74.9 °C) sec.
Ø 5 mm Ø 4 mm
±0.4 °C (étendue restante)
Sonde de contact
115 mm
Sonde de contact très rapide à lamelles, pour -60 ... +300 °C Classe 2 3 0602 0393 124,00
surfaces non planes, étendue de mesure à Ø 5 mm
Ø 12 mm sec.
courte durée jusqu'à +500°C (TC type K)
Connexion: Cordon droit fixe
Sonde d'immersion/pénétration
114 mm 50 mm -60 ... +400 °C Classe 2 7 0602 1293 42,25
Sonde d'immersion/pénétration étanche
(TC type K) Ø 5 mm Ø 3.7 mm sec.
Connexion: Cordon droit fixe 1.2 m
Sonde radio Résolution
Poignée radio:
0.1 °C 0554 0188 41,25
120 mm 40 mm -50 ... +350 °C ±(0.5 °C+0.3% v.m.)
Poignée et sonde radio avec tête de sonde à court terme
(-40...+500°C) (-50...+199.9°C)
lamelles pour mesure de surface Ø 5 mm Ø 12 mm
±(0.7 °C+0.5% v.m.) 0.1 °C (étendue 0554 0189 101,00
+500 °C (étend. restante)
Tête de sonde TC: Classe 2 restante) 0602 0394 67,25
435-2/-4
Sonde radio Résolution
±2 %HR 0.1 %HR 0554 0188 41,25
0...+100%HR
(+2...+98%HR) 0.1 °C +
Poignée et sonde radio avec module d’humidité -20...+70°C
±0.5 °C 0554 0189 101,00
+
0636 9736 200,00
Sonde d’humidité
-20 ... +70 °C ±0.3 °C 0636 9735 328,00
Sonde d'humidité/température 0 ... +100 %HR ±2,5 %HR (+5 ... +95 %HR)
Ø 12 mm
Appareils seuls Réf. EUR
testo 435-1, indicateur seul pour mesure de T°, %HR, m/s, ... 0560 4351 472,00
testo 435-2, indicateur seul pour mesure de T°, %HR, m/s, ... 0563 4352 592,00
testo 435-3, indicateur seul pour mesure de T°, %HR, m/s, ... 0560 4353 746,00
testo 435-4, indicateur seul pour mesure de T°, %HR, m/s, ... 0563 4354 854,00
Accessoires
Mallette de transport pour indicateur, sondes et accessoires 0516 0435 137,00
Cône de mesure testovent 410, Ø 340 mm/330 x 330 mm avec étui de transport 0554 0410 338,00
Cône de mesure testovent 415, Ø 210 mm/190 x 190 mm avec étui de transport 0554 0415 296,00
Tube de Pitot, long. 350 mm, en inox, pour des mesures de vitesse d'écoulement des gaz (tube silicone 5 m réf. 0554 0440 EUR 39,75) 0635 2145 131,00

40. 40
Anémomètre multifonctions de référence
testo 480
De bonnes conditions d’ambiance contribuent au bien-être sur
le lieu de travail.
Seul un équipement performant permet de s’assurer que le
A N É M O M È T R E M U LT I F O N C T I O N S
système de traitement d’air conserve ses performances.
Le testo 480 réunit, grâce à sa large palette de sondes, toutes
les mesures nécessaires au bon fonctionnement d’une
installation.
Il s’agit d’un équipement de référence d’une très grande
précision. Il sera clairement adapté aux mises en services de
C.T.A.
Lot dédié aux mesures de confort ambiant Lot dédié aux mesures sur C.T.A. avec module R.L.T.
Anémomètre multifonctions testo 480 comprenant logiciel “Easy climate”, Anémomètre multifonctions testo 480 comprenant logiciel “Easy climate”,
0563 4800 0563 4800
bloc secteur, cordon USB, et protocole d’étalonnage bloc secteur, cordon USB, et protocole d’étalonnage
Pied de fixation pour sonde turbulence Sonde de vitesse d’air diamètre, Ø 16 mm (connexion : commandez
0554 0743 0635 9542
cordon de raccordement réf. 0430 0100)
Sonde de mesure de turbulence (connexion : commandez cordon de
0628 0143 Sonde à fil chaud et d’humidité relative avec télescope (connexion :
raccordement réf. 0430 0100) 0635 1543
commandez cordon de raccordement réf. 0430 0100)
Sonde à boule noire, Ø 150 mm Sonde à hélice, Ø 100 mm (connexion : commandez cordon de
0602 0743 0635 9343
raccordement réf. 0430 0100)
Sonde d’humidité/température, Ø 12 mm (connexion : commandez
0636 9743
cordon de raccordement réf. 0430 0100) Sonde d’humidité/température de précision ±1%HR, Ø 12 mm
0636 9743
(connexion : commandez cordon de raccordement réf. 0430 0100)
Sonde IAQ y compris trépied (connexion : commandez cordon de
0632 1543 Sonde IAQ y compris trépied (connexion : commandez cordon de
raccordement réf. 0430 0100) 0632 1543
raccordement réf. 0430 0100)
Sonde pour mesure de lux Tube de pitot, longueur 350 mm
0635 0543 0635 2145
Mallette de transport pour kit Conditions de confort Mallette de transport pour kit C.T.A.
0516 4801 0516 4800
Les principales innovations
Les points qui font la différence : Jusqu’à 3 sondes
“intelligentes”
· Le testo 480 dispose d’un concept de connectables
sondes intelligentes disposant d’une
mémoire (EEPROM) destinée à infor- ✓Intégration des données
mer l’utilisateur sur le prochain étalon- d’ajustage (EEPROM).
Ecran graphique
nage. couleur ✓Précision absolue car la
tolérance du capteur est
· Les corrections de mesure sont corrigée automatiquement
mémorisées à travers le logiciel dans Track Pad: nouvel lors de la mesure.
la sonde. La sonde corrige automati- accès rapide et ✓Seules les sondes nécessi-
quement, en fonction de la valeur simple au menu tent un retour pour étalon-
mesurée, les valeurs à l’affichage. nage.
Ainsi, les valeurs affichées sont des
valeurs corrigées.
· La gestion métrologique de l’équipe- Carte SD
ment est simplifiée.Seules les sondes
concernées devront être renvoyées
pour étalonnage. L’appareil restera Capteur
Nouveau logiciel dédié Easy Climate
disponible pour les autres applica- pression
et livré de série !
tions. différentielle
et absolue intégré Deux entrées pour sonde TC type K

41. 41
Sondes et accessoires
Sondes
Types de sondes Illustration Etendue Précision (±1 digit) Réf.
Sonde à hélice télescopique, Ø 16 mm +0.4 ... +50 m/s ± (0.2 m/s + 1% val. mes.) 0.6 - 40 m/s 0635 9542
-10 ... +70 °C ± (0.2 m/s + 2% val. mes.) 40 - 50 m/s
± 1.8 °C
A N É M O M È T R E M U LT I F O N C T I O N S
Commandez cordon de raccordement réf. 0430 0100
Sonde à fil chaud télescopique 0 ... +20 m/s ± (0.03 m/s + 4% val. mes.) 0635 1543
-20 ... +70 °C ±0.5 °C
0 ... 100 %HR ± (1.8 %HR + 0.7% val. mes.)
Commandez cordon de raccordement réf. 0430 0100
Sonde à hélice , Ø 100 mm 0.10 ... +15.00 m/s ±(0.1 m/s + 1.5% val. mes.) 0635 9343
0 ... +60 °C ±0.5 °C
Commandez cordon de raccordement réf. 0430 0100
Sonde humidité et température, 0 ... 100 %HR ± (1.0 %HR + 0.7% v. m.) 0 ... 90 %HR 0636 9743
Ø 12 mm -20 ... +70 °C ± (1.4 %HR + 0.7% v. m.) 90 ... 100 %HR
±0.5 °C
Commandez cordon de raccordement réf. 0430 0100
-20 ... +70 °C ± 0.5 °C 0632 1543
Sonde IAQ, y compris trépied 0 ... +100 %HR ± (1.8 %HR + 0,7% val. mes.)
0 ... 10,000 ppm ± (50 ppm CO2 + 2% val. mes.)
CO2
0 ... +5,000 ppm CO2
± (100 ppm CO2+ 3% val. mes.)
5.001 ... +10,000 ppm CO2
+700 ... +1100 ± 3 hPa
Commandez cordon de raccordement réf. 0430 0100 hPa
0 ... +50 °C ±0.5 °C 0628 0143
Sonde de turbulence 0 ... +5 m/s ± (0.03 m/s +4 val. mes.)
Commandez cordon de raccordement réf. 0430 0100
0 ... +120 °C Thermocouple Type K, Classe 1 0602 0743
Sonde boule noire, Ø 150mm
0 ... 100,000 Lux Classe C selon DIN 5032-7 0635 0543
Sonde pour mesure de lux f1 = 6% V-Lamda
f2 = 5% cos
Autre sonde
Sonde de température type K et
Voir sous www.testo.fr
tube de Pitot
Consultez-nous, offre de prix sur demande !
Accessoires Réf. Accessoires Réf.
Pied spécifique aux mesures sur le lieu de travail, avec fixation Solutions salines, seuils 11.3 et 75.3 %HR y compris
pour appareil et sondes, avec possibilité de rallonger les sondes 0554 0743 adaptateur pour sonde 0554 0660
Cordon pour sonde pour raccordement des sondes intelligen- Tuyau de raccordement, tuyau silicone, 5 mètres jusqu’à
tes à l’appareil 0430 0100 700 hPa 0554 0440
Cône de mesure de débit testovent 410, Tuyau de raccordement sans silicone, 5 mètres jusqu’à 700
Ø 340 mm/330 x 330 mm,y compris étui de transport 0554 0410 hPa 0554 0453
Cône de mesure de débit testovent 415, Imprimante infrarouge, liaison infrarouge, 1 rouleau de papier et
Ø 210 mm/190 x 190 mm,y compris étui de transport 0554 0415 4 piles 0554 0549
Set de cônes de mesure pour sonde Ø 100, Papier thermique pour imprimante (6 rouleaux), longue vie 10
330 mm x 330 mm et 200 mm x 200 mm pour extraction 0563 4170 ans de conservation 0554 0568
et soufflage
Caractéristiques techniques Données générales
Nbre de canaux 2x types K, 1 entrée pression différentielle, Mesure intégrée Etendue de mesure Résolution
3 canaux pour sondes “intelligentes”
Sonde TC type K -200 ... +1370°C 0.1 °C
Ports informatiques Liaison USB, carte SD, bloc secteur,
liaison infrarouge pour imprimante Pression différentielle -25 ... 25 hPa 0.002 hPa
Pression absolue 700 ... 1100 hPa 0.1 hPa
Température d’utilisation 0 ... 40°C
Alimentation Accus, connexion pour bloc secteur pour utilisation
sur secteur et charge des accus
Autonomie 8 heures (sans sonde et avec 50% de contraste
à l’écran)
Ecran Ecran couleur
Mémoire Mémoire de 10 000 blocs de mesure

42. 42
Capteurs de pression différentielle
Appareil testo 6321 testo 6351 testo 6381 testo 6383
Description Capteur de pression différen- Capteur de pression différen- Capteur de pression différen- Capteur de pression différen-
tielle économique tielle et débit /vitesse d’air tielle et débit /vitesse d’air tielle encastrable
± 0,8% ± 0,5% ± 0,3%
CAPTEURS PRESSION DIFFÉRENTIELLE
Etendue 0 ... 100 Pa jusqu’à 0 ... 50 Pa 0 ... 10 Pa 0... 10 Pa
de mesure -2000 ... 2000 hPa -2000 ... 2000 hPa -1000 ... 1000 hPa 0 ... 10 hPa
Précision ±1,2% de la valeur finale de l'é- ±0,8% de la valeur finale de l'é- ±0,5% de la valeur finale de l'é- ±0,3% de la valeur finale de
tendue de mesure tendue de mesure tendue de mesure l'étendue de mesure
±0,3 Pa ±0,3 Pa ±0,3 Pa ±0,3 Pa
Paramètres Pa, hPa, bar, mmH2O, ... Pa, hPa, mbar, bar, mmH2O, Pa, hPa, mbar, bar, mmH2O, Pa, hPa, mbar, bar, mmH2O
m3/h,l/min, Nm3/h m3/h,l/min, Nm3/h, m/s
Type de capteur Piézoristif
Nombre de canaux 1 1 ou 3 (avec option humidité)
Zéro automatique Oui
Long. câble –
Programmation Mini-Din (via Logiciel P2A) Mini-Din (via Logiciel P2A)/Afficheur sans démontage
sans démontage
Sorties analogiques Courant/tension
Interface de communication Mini-Din / Ethernet
Relais – oui, en option
Garantie 2 ans
PARTICULARITES • Interface externe Mini-Din pour • 4 relais en option • 4 relais en option • version encastrable
programmation et ajustage du • Interface externe pour • Interface externe pour • 4 relais en option
capteur sans démontage programmation/ajustage programmation/ajustage • Interface externe pour
• Avec ou sans afficheur • Alarme (via afficheur et/ou relais) • Alarme (via afficheur et/ou relais) programmation/ajustage
• Sortie courant ou tension • Connexion d’une sonde d’humi- • Alarme (via afficheur et/ou relais)
dité en option • Connexion d’une sonde d’humi-
dité en option
APPLICATIONS • Contrôle encrassement de filtre • Contrôle de surpression en salle blanche • Contrôle de surpression en salle
• Contrôle de surpression en salle • Contrôle vitesse et débit en gaine de ventilation blanche
blanche
• Contrôle vitesse et débit en
gaine de ventilation
OPTIONS • Afficheur • Afficheur • Afficheur
• Relais (x4) • Relais (x4)
• Mesure T° et %HR ( 1 entrée externe)
Configuration Appareil livré avec protocole d’étalonnage
Référence 0555 6321 0555 6351 0555 6381 0555 6383
Prix € H.T. Consultez-nous, offre de prix sur demande !
Accessoires Pression différentielle (testo 63xx) Réf.
Tuyau silicone ID 4 transparent, 0086 0001
par mètre
Tuyau Tygon ID 4.8 transparent, 0086 0031
par mètre

43. 43
Capteurs dédiés air comprimé : débimètres et point de rosée
Appareil testo 6441-6642 testo 6643-6644 testo 6446 testo 6447
Description Débitmètre air comprimé Débitmètre air comprimé Débitmètre air comprimé Débitmètre air comprimé
DN 15/25 DN 40/50 DN > 65 Sonde démontable
CAPTEURS AIR COMPRIMÉ
Etendue testo 6441 (DN 15) testo 6443 (DN 40) En fonction du DN (65 à 250)
de mesure 0,25 ... 75 Nm3/h 1,3 ... 410 Nm3/h jusqu’à 27.500 Nm3/h
testo 6442 (DN 25) testo 6444 (DN 50)
0,75 ... 225 Nm3/h 2,3 ... 700 Nm3/h
Précision (ISO 8573: particules – humidité – huile) / 1-4-1: ±3% val. mes. ±0,3% de la val. finale; / 3-4-4: ±6% de la val. mes. / ±0,6% de la val. finale
Paramètres Nm3/h, Nl/min, Nm3, °C
Raccordement éléctrique Fiche M12x1
Programmation Via afficheur
Sorties analogiques Impulsion, commutable
Relais Programmable
Garantie 2 ans
APPLICATIONS Contrôle consommation et débit d’air comprimé
Configuration Appareil livré avec protocole d’étalonnage Appareil livré avec certificat d’étalonnage
Référence 0555 6441 / 0555 6442 0555 6443 / 0555 6444 0555 6446 0555 6447
Prix € H.T. Consultez-nous, offre de prix sur demande !
Appareil testo 6448
Description Débitmètre air comprimé
DN 40 ... DN300
NOUVEAU!
Etendue testo 6448
de mesure 0 ... 80 m/s ou 0...160 m/s
Précision (ISO 8573: particules – humidité – huile) / 1-4-1: ±3% val. mes. ±0,3%
de la val. finale; / 3-4-4: ±6% de la val. mes. / ±0,6% de la val. finale
Paramètres Nm3/h, Nl/min, Nm3, °C
Raccordement éléctrique Fiche M12x1
Programmation Via afficheur
Sorties Analogique, Impulsion, commutable
Relais Programmable
Garantie 2 ans
Contrôle consommation et débit d’air comprimé et gaz neutre
APPLICATIONS (CO2 ou N2
Configuration Appareil livré avec protocole d’étalonnage
Référence 0555 6448
Prix € H.T. Consultez-nous, offre de prix sur demande !

44. Sous réserve de modifications sans préavis. Photos non-contractuelles
Votre distributeur:
Centres de maintenance et étalonnage
200982 CVCF/CH/DD/2012
Testo S.à.r.l.
Immeuble Testo Agence Paris IDF
19, rue des Maraîchers - BP 30100 Testo S.à.r.l.
57602 FORBACH Cedex 16, rue Emile Landrin
Tél.: 03 87 29 29 29 - Fax: 03 87 29 29 18 75020 PARIS
E-mail: info@testo.fr - www.testo.fr
Tél.: 01 43 87 61 81
Tél. Sce Après-Vente : 03 87 29 45 20
