1. HALF CUT
RENEWABLE ENERGY
COMPANY PROFILE / 2021
Présenté par:
OUFDI Amina
EL FAGHLOMI Yassine
Encadré par: Mr.Diani

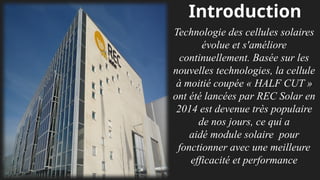

2. Technologie des cellules solaires
évolue et s'améliore
continuellement. Basée sur les
nouvelles technologies, la cellule
à moitié coupée « HALF CUT »
ont été lancées par REC Solar en
2014 est devenue très populaire
de nos jours, ce qui a
aidé module solaire pour
fonctionner avec une meilleure
efficacité et performance
Introduction

3. Fonctionnement de HALF CUT
Différence entre HALF CUT et cellule ordinaire
Les avantages et les inconvénients
Quelques fabricants
Conclusion
Définition de HALF CUT
PLAN

4. Définition
01
RENEWABLE ENERGY
COMPANY PROFILE / 2021

5. Les modules demi-cellules ont des
cellules solaires coupées en deux,
ce qui améliore les performances et
la durabilité du module. Les
panneaux traditionnels à 60 et 72
cellules auront respectivement 120
et 144 cellules semi-découpées.

6. 02
Fonctionnement
RENEWABLE ENERGY

7. Un panneau solaire HALF CUT à 6 cordes,
il fonctionne un peu diffèrent par rapport
aux panneaux traditionnelle .
Par exemple si une cellule solaire de la
rangée 1 est ombrés ,les cellules de cette
range (et cette rangée
uniquement )cesseront de produire de
l’électricité ,le range 4 continuera à
produire de l’électricité ,générant plus
d’énergie qu’un câblage en série
traditionnelle car seul un sixième du
panneau a cessé de produire de l’électricité
au lieu d’un tiers

8. 03
Différence entre
HALF CUT et
traditionnelles
cellules
RENEWABLE ENERGY

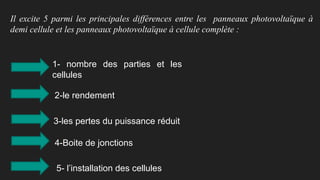

9. Il excite 5 parmi les principales différences entre les panneaux photovoltaïque à
demi cellule et les panneaux photovoltaïque à cellule complète :
1- nombre des parties et les
cellules
2-le rendement:
3-les pertes du puissance réduit
4-Boite de jonctions
5- l’installation des cellules

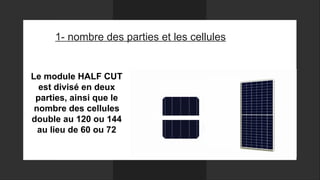

10. Le module HALF CUT
est divisé en deux
parties, ainsi que le
nombre des cellules
double au 120 ou 144
au lieu de 60 ou 72
1- nombre des parties et les cellules

11. D’après le graphe on a
le rendement de
module demi cellule
est plus élevé que
module de cellule
complète
2-le rendement

12. Selon les tendances
actuelles de l’industrie il a
été rapporte que les modules
de cellules de HALF CUT
augment la puissance de
sortie de 5 à 8w par module
en fonction de la conception
et du type de cellule
3-les pertes du puissance réduit

13. Cellule polycristalline Cellule HALF CUT
4-Boite de jonctions:

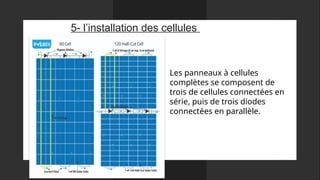

14. Les panneaux à cellules
complètes se composent de
trois de cellules connectées en
série, puis de trois diodes
connectées en parallèle.
5- l’installation des cellules

15. Les panneaux demi-cellules se
composent de six chaînes de
cellules, trois cellules dans la
moitié supérieure et trois dans
la moitié inférieure. Chacune
deux chaînes sont connectées
en parallèle: une chaîne de la
moitié supérieure et une chaîne
de la moitié inférieure, puis une
diode est connecté à ces deux
chaînes en parallèle et Les trois
groupes sont connecté de
chaînes en série
5- l’installation des cellules

16. 04
Les avantages et les
inconvénients
RENEWABLE ENERGY
COMPANY PROFILE / 2021

17. 1-les avantages :
Plus grande
longévité du
module
Moins de points
chauds
02
01 03 04 05
05
Rendement
supérieur
Tolérance à
l’ombre accrue
Réduction des
pertes de résistance

18. Dans les panneaux à deux cellules,
les diodes de dérivation limitent la
perte de puissance de la partie
ombrée au lieu de l'ensemble du
panneau. Il crée un chemin de
substitution pour que le courant
circule dans la partie non ombrée et
évite que le courant ne traverse la
partie ombrée. Il réduit l'effet
d'ombrage et augmente ses
performances dans des conditions
d'ombre partielle, comme indiqué
Tolérance à l’ombre accrue

19. Lorsqu'une cellule solaire d'une chaîne de
cellules de panneaux est ombragée, toutes les
cellules non ombragées précédentes peuvent
déverser l'énergie qu'elles produisent dans la
première cellule ombrée sous forme de
chaleur. Cela crée un point chaud qui peut
potentiellement endommager le panneau
solaire s'il dure longtemps. Deux fois plus de
chaînes de cellules de panneaux signifient
seulement deux fois moins de chaleur. La
production de chaleur inférieure devrait être
moins dommageable pour le panneau, ce qui
améliorerait la résistance aux dommages par
point chaud et augmenterait la longévité du
module
Moins de points chauds

20. Couteux
Difficile à
fabriquer
2-les inconvénients:

21. 05
Quelques fabricants
RENEWABLE ENERGY

22. Quelques fabricants de cette technologie:

23. Conclusion
Les cellules de HALF CUT idéales pour améliorer le
rendement énergétique des panneaux solaires , mais comme
nous l’avons mentionné précédemment elles sont difficile à
fabriquer et couteux, peut être que lorsque la fabrication
deviendra plus rationalisée ,plus facile à adopter et moins
couteux elle deviendra l’avenir du l’énergie solaire

24. CREDITS: This presentation template was created by
Slidesgo, including icons by Flaticon, and infographics &
images by Freepik
Merci de votre attention
RENEWABLE ENERGY

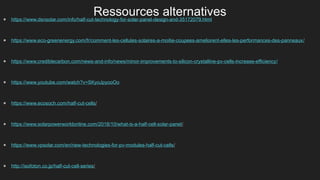

25. Ressources alternatives
● https://www.dsnsolar.com/info/half-cut-technology-for-solar-panel-design-and-35172079.html
● https://www.eco-greenenergy.com/fr/comment-les-cellules-solaires-a-moitie-coupees-ameliorent-elles-les-performances-des-panneaux/
● https://www.crediblecarbon.com/news-and-info/news/minor-improvements-to-silicon-crystalline-pv-cells-increase-efficiency/
● https://www.youtube.com/watch?v=SKyoJpyooOo
● https://www.ecosoch.com/half-cut-cells/
● https://www.solarpowerworldonline.com/2018/10/what-is-a-half-cell-solar-panel/
● https://www.vpsolar.com/en/new-technologies-for-pv-modules-half-cut-cells/
● http://isofoton.co.jp/half-cut-cell-series/
