Le puit canadien est un système de ventilation qui préchauffe l'air en hiver et le rafraîchit en été, avec des avantages comme le renouvellement de l'air et la prévention des moisissures, mais des inconvénients liés à son coût et à son efficacité. Sa conception nécessite une attention particulière aux dimensions des tubes, de la profondeur d'enfouissement et aux paramètres de ventilation. Le coût estimé des matériaux pour sa mise en œuvre est d'environ 895 €.

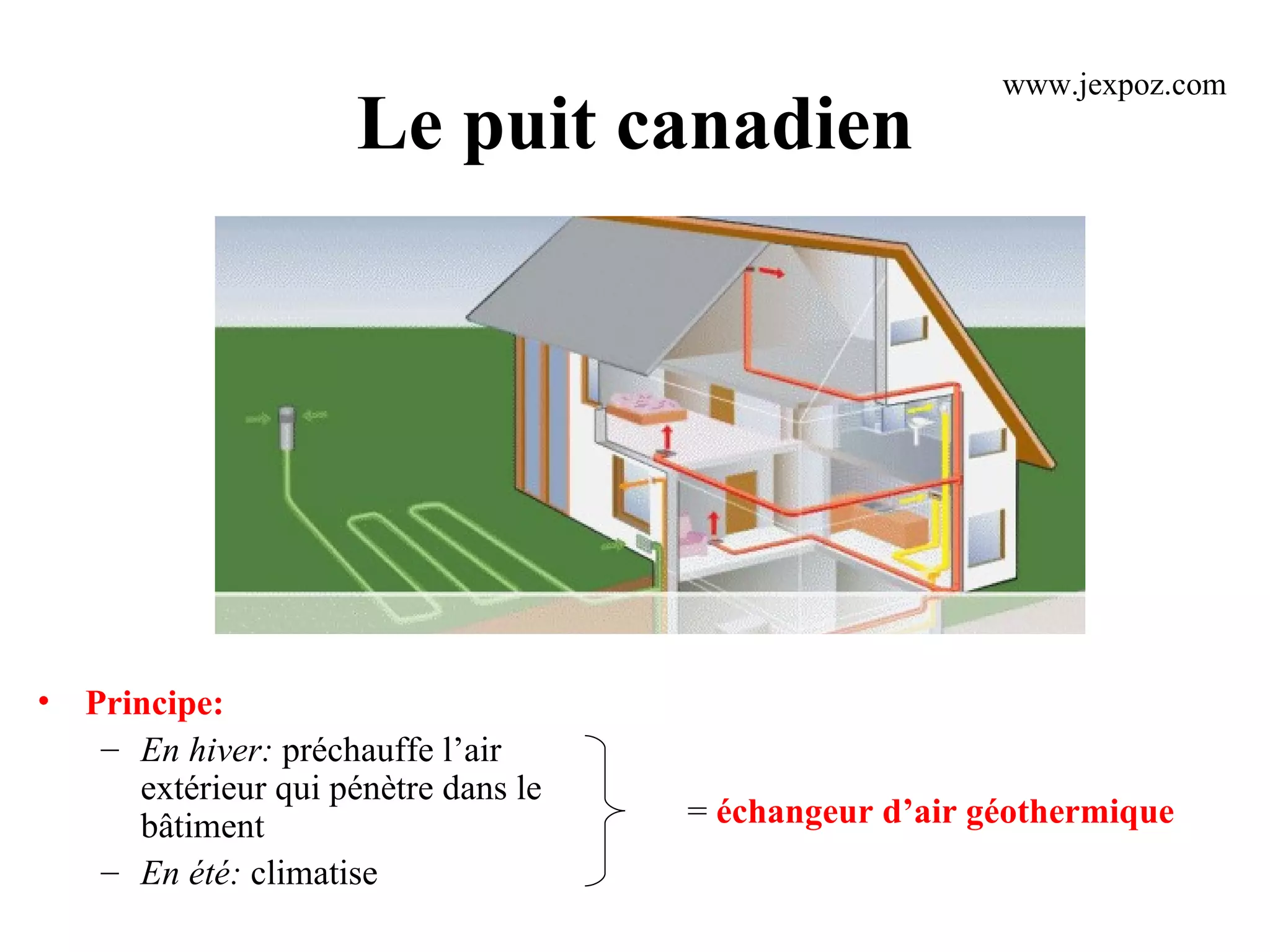

1. Le puit canadien Principe: En hiver: préchauffe l’air extérieur qui pénètre dans le bâtiment En été: climatise = échangeur d’air géothermique www.jexpoz.com

2. Le puit canadien Avantages: L’air est renouvelé Évite les condensations et moisissures , porteuses de germes pathogènes Limite la sensation du flux d’air froid Bon système de rafraîchissement l’été Inconvénients: Coût supplémentaire pour un chantier à budget réduit L’efficacité du système dépend de la qualité du dimensionnement mais aussi de la qualité de mise en oeuvre www.jexpoz.com

3. Le puit canadien Paramètres à dimensionner/optimiser: - longueur de tube - diamètre et nombre de tubes - profondeur d’enfouissement - type de ventilation et débit Schéma du dispositif www.jexpoz.com

4. Le puit canadien Éléments de réflexion Flux thermique  (W) en fonction de la longueur de la gaine L (m) Influences: De la longueur L de la gaine (m) Du débit Q (m3/h) Du diamètre D (mm) www.jexpoz.com

5. Le puit canadien Éléments de réflexion Flux thermique  (W) en fonction de la longueur de la gaine L (m) Observations: L =  Q =  à  constant: D = L www.jexpoz.com

6. Le puit canadien Éléments de réflexion Évolution de la différence de température entre l'air extérieur et le sol au cours de l'année Influences: De la profondeur d’enfouissement (m) Des saisons www.jexpoz.com

7. Le puit canadien Évolution annuelle de la quantité de chaleur échangée entre l'air et le sol (L=30m,  =100mm) Analyse: Le flux récupérable est négatif durant les intersaisons alors qu'il n'est pas nécessaire de rafraîchir le bâtiment Solution: ARRETER le fonctionnement de l’échangeur durant ces périodes  BYPASS Éléments de réflexion www.jexpoz.com

8. Le puit canadien Type de solution retenue www.jexpoz.com

9. Le puit canadien Solution retenue - Diamètre du tube : 200mm - Longueur du tube: 40 m - Profondeur: 1,4 à 2 m - Vitesse max: 2,5 m/s - Débit: 200 m3/h - Pente: 1,5 à 2% (avec purge en partie basse) Coût du matériel - Tuyau : D=200mm L=50m en PE (polyéthylène): 570 € - Regard PE diam. 600 + tampon béton: 250 € - Manchon PVC à lèvres + siphon: 17 € - Tube inox diam. 200 avec chapeau: 58 € - 2h de terrassement compris dans le reste des travaux TOTAL: 895 € www.jexpoz.com

10. Le puit canadien Quelques conseils pour la pose… Gaine disposée sur un lit de sable d’une hauteur minimale de 10cm Fond de fouille exempt de roches, vestiges de maçonnerie et d’affleurement de points durs Zo n e d ’enrobage constituée des mêmes matériaux que le lit de pose Enrobage par couches successives correctement damées Recouvrir d’au moins 10cm la génératrice supérieure du tube Compactage dur les parties latérales de la tranchées www.jexpoz.com
