Réseau et progiciel

1. Comment faire communiquer des
équipements informatiques pour
qu’ils échangent des informations
Les réseaux

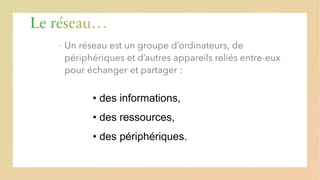

2. Le réseau…
▪
• des informations,
• des ressources,
• des périphériques.

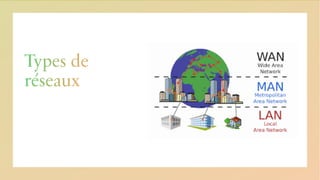

3. Types de réseaux

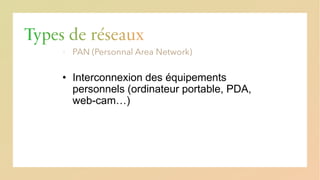

▪ PAN (Personnal Area Network)
• Interconnexion des équipements
personnels (ordinateur portable, PDA,
web-cam…)

4. Types de réseaux

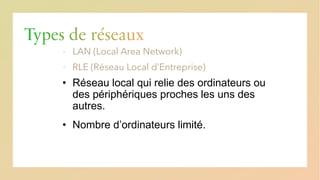

▪ LAN (Local Area Network)
▪ RLE (Réseau Local d’Entreprise)
• Réseau local qui relie des ordinateurs ou
des périphériques proches les uns des
autres.
• Nombre d’ordinateurs limité.

5. Types de réseaux
▪ MAN (Metropolitan Area Network)
• Réseau interconnectant quelques
bâtiments à l’échelle d’une ville

6. Types de réseaux
▪ WAN (Wide Area Network)
• Réseau étendu reliant les LAN et MAN
répartis dans le monde entier (Internet,
Transpac par exemple).
• Dans cette catégorie, on retrouve le
réseau terrestre et le réseau satellitaire.

7. Types de
réseaux

8. Modèles de couches

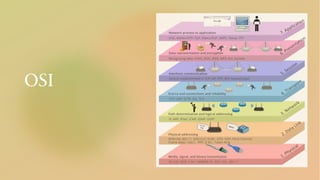

9. OSI

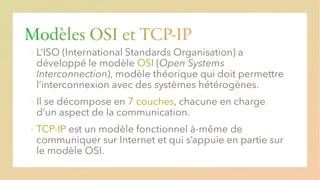

10. Modèles OSI et TCP-IP
▪
OSI
▪ 7 couches
▪ TCP-IP

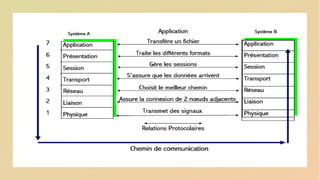

11. Le modèle OSI
▪
application
présentation
session
transport
réseau
liaison de
données
physique
Hôte A
application
présentation
session
transport
réseau
liaison de
données
physique
Hôte B
1
2
3
4
5
6
7
protocole
protocole
protocole
protocole
protocole
protocole
Lorsque les données sont
transférées dans le réseau,
elles parcourent toutes les
couches de 7 à 1 en étant
enrichies de nouvelles
informations à chaque couche
traversée.
Lorsqu’elles atteignent le
destinataire,
le processus est inversé et
chaque couche peut diriger
l’information vers le bon
protocole amont.
informations

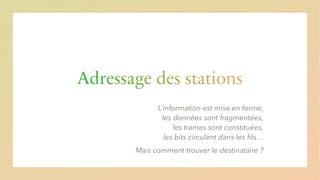

14. Adressage des stations

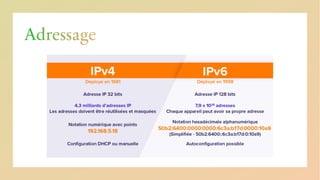

15. Adressage
▪
adresse
Les appareils sont identifiés par un numéro ou
une adresse et les données qui circulent sont
accompagnées de ce « numéro adresse » pour
que seul l’appareil concerné les réceptionne.

16. Adressage

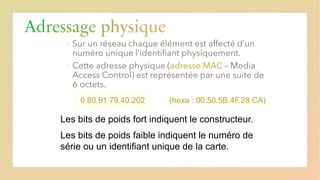

17. Adressage physique
▪
▪ adresse MAC
Les bits de poids fort indiquent le constructeur.
0.80.91.79.40.202 (hexa : 00.50.5B.4F.28.CA)
Les bits de poids faible indiquent le numéro de
série ou un identifiant unique de la carte.

18. Adressage logique - IP
▪
▪ a.b.c.d
▪
▪

19. Déchiffrage d’une adresse IP
•
•
Net-ID Host-ID
192.168.20.2

20. interne
t

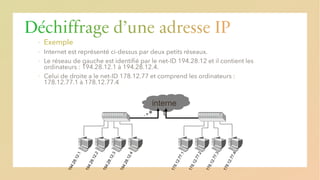

Déchiffrage d’une adresse IP
▪ Exemple
▪
▪
▪

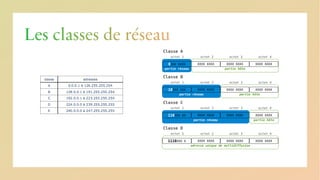

21. Les classes de réseau
▪ classes

22. Les classes de réseau

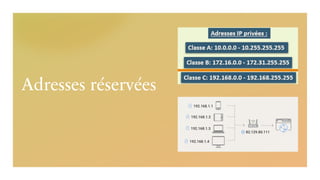

23. Adresses réservées

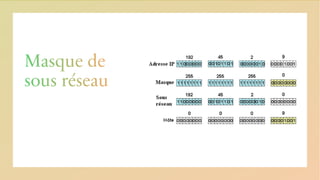

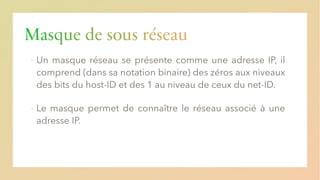

24. Masque de sous réseau
▪
▪

25. Masque de
sous réseau

26. Masque de sous réseau

27. Les classes de réseau

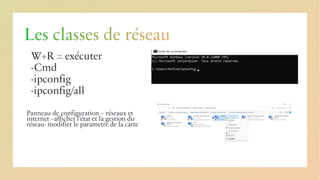

W+R = exécuter
-Cmd
-ipconfig
-ipconfig/all
Panneau de configuration – réseaux et
internet –afficher l’état et la gestion du
réseau- modifier le parametre de la carte

29. Les protocoles

30. Les protocoles
▪
▪ ensemble de règles
▪
▪

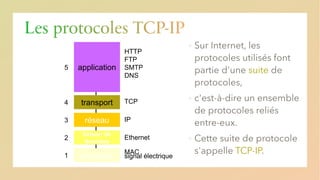

31. Les protocoles TCP-IP
▪
suite
▪
▪
TCP-IP
HTTP
FTP
SMTP
DNS
TCP
IP
Ethernet
MAC
signal électrique
application
transport
réseau
liaison de
données
physique
1
2
3
4
5

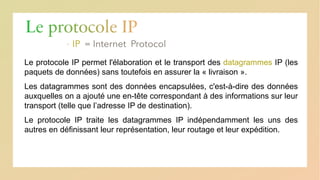

32. Le protocole IP
▪ IP
Le protocole IP permet l'élaboration et le transport des datagrammes IP (les
paquets de données) sans toutefois en assurer la « livraison ».
Les datagrammes sont des données encapsulées, c'est-à-dire des données
auxquelles on a ajouté une en-tête correspondant à des informations sur leur
transport (telle que l’adresse IP de destination).
Le protocole IP traite les datagrammes IP indépendamment les uns des
autres en définissant leur représentation, leur routage et leur expédition.

33. Le protocole TCP
▪ TCP
▪
TCP est un des principaux protocoles de la couche transport du
modèle TCP-IP.
Il permet, au niveau des applications, de gérer les données en
provenance (ou à destination) de la couche IP.
TCP permet à deux machines qui communiquent de contrôler
l'état de la transmission.

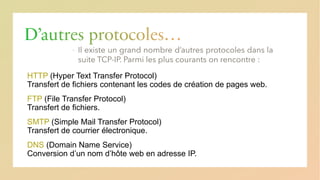

34. D’autres protocoles…
▪
HTTP (Hyper Text Transfer Protocol)
Transfert de fichiers contenant les codes de création de pages web.
FTP (File Transfer Protocol)
Transfert de fichiers.
SMTP (Simple Mail Transfer Protocol)
Transfert de courrier électronique.
DNS (Domain Name Service)
Conversion d’un nom d’hôte web en adresse IP.

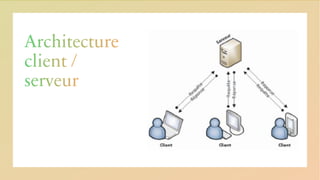

35. Architecture
client /
serveur

36. Architecture
peer to peer

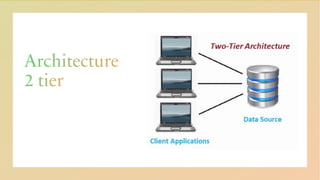

37. Architecture
2 tier

38. Architecture
N tier

39. Virtualisation / cloud et
datacenter

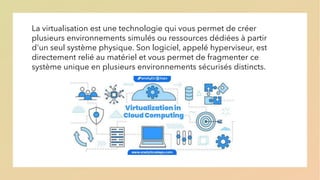

40. La virtualisation est une technologie qui vous permet de créer
plusieurs environnements simulés ou ressources dédiées à partir
d'un seul système physique. Son logiciel, appelé hyperviseur, est
directement relié au matériel et vous permet de fragmenter ce
système unique en plusieurs environnements sécurisés distincts.

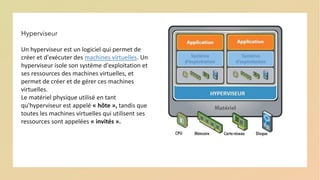

41. Hyperviseur
Un hyperviseur est un logiciel qui permet de
créer et d'exécuter des machines virtuelles. Un
hyperviseur isole son système d'exploitation et
ses ressources des machines virtuelles, et
permet de créer et de gérer ces machines
virtuelles.
Le matériel physique utilisé en tant
qu'hyperviseur est appelé « hôte », tandis que
toutes les machines virtuelles qui utilisent ses
ressources sont appelées « invités ».

42. Machine virtuelle
Une machine virtuelle est un
environnement virtuel qui
fonctionne comme un système
informatique virtuel, avec son
propre processeur, sa mémoire,
son interface réseau et son
espace de stockage, mais qui est
créé sur un système matériel
physique (situé sur site ou hors
site).

43. Il est facile de les confondre, car il s'agit dans les deux cas de l'extraction des
ressources du matériel pour créer un environnement utile. Bien que la
virtualisation contribue à la création de clouds, elle ne peut pas être assimilée au
cloud computing. Le principe est le suivant :
✓ La virtualisation est une technologie qui sépare les fonctions du matériel.
✓ Le cloud computing est une solution qui dépend de cette séparation.

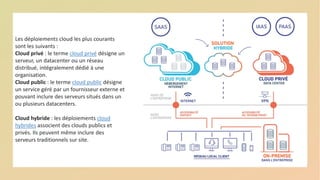

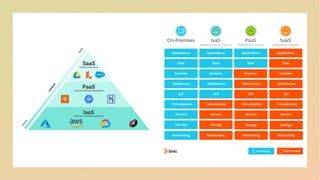

45. Les déploiements cloud les plus courants
sont les suivants :
Cloud privé : le terme cloud privé désigne un
serveur, un datacenter ou un réseau
distribué, intégralement dédié à une
organisation.
Cloud public : le terme cloud public désigne
un service géré par un fournisseur externe et
pouvant inclure des serveurs situés dans un
ou plusieurs datacenters.
Cloud hybride : les déploiements cloud
hybrides associent des clouds publics et
privés. Ils peuvent même inclure des
serveurs traditionnels sur site.

47. Data center

48. Un data center ou centre de données, est une infrastructure composée d’un
réseau d’ordinateurs et d’espaces de stockage. Cette infrastructure peut être
utilisée par les entreprises pour organiser, traiter, stocker et entreposer de
grandes quantités de données. En règle générale, une entreprise repose
fortement sur les applications, les services et les données contenues dans un
centre de données. Il s’agit donc d’une part essentielle de l’entreprise au quotidien.
Un data center est un ensemble d’éléments. Un centre de données basique
regroupe des serveurs, des sous-systèmes de stockage, des commutateurs de
réseau, des routeurs, des firewalls, et bien entendu des câbles et des racks
physiques permettant d’organiser et d’interconnecter tout cet équipement
informatique.
