![XNA Game Studio
ID3DX10Mesh* XLoader::loadXMesh(LPCSTR path)
{
LPD3DXBUFFER pD3DXMtrlBuffer;
HRESULT hr;
if(FAILED(hr = D3DXLoadMeshFromX( path, D3DXMESH_SYSTEMMEM, d3d9Device, NULL, &pD3DXMtrlBuffer, NULL,
&numMaterials, &mesh9 )))
{
MessageBox( NULL, path , "Cannot find Mesh: ", MB_OK );
return mesh;
}
vertexCount = mesh9->GetNumVertices();
faceCount = mesh9->GetNumFaces();
IDirect3DIndexBuffer9* indexBuffer;
mesh9->GetIndexBuffer(&indexBuffer);
indexBuffer->Lock(0,0, &indices, 0);
IDirect3DVertexBuffer9* vertexBuffer;
mesh9->GetVertexBuffer(&vertexBuffer);
vertexBuffer->Lock(0 ,0, &vertex, 0);
D3DVERTEXELEMENT9 decl[MAX_FVF_DECL_SIZE];
mesh9->GetDeclaration(decl);
D3D10_INPUT_ELEMENT_DESC vertexDesc[] = {
{"POSITION", 0, DXGI_FORMAT_R32G32B32_FLOAT, 0, 0, D3D10_INPUT_PER_VERTEX_DATA, 0},
{"NORMAL", 0, DXGI_FORMAT_R32G32B32_FLOAT, 0, 24, D3D10_INPUT_PER_VERTEX_DATA, 0},
{"TANGENT", 0, DXGI_FORMAT_R32G32B32_FLOAT, 0, 12, D3D10_INPUT_PER_VERTEX_DATA, 0},
{"TEXCOORD", 0, DXGI_FORMAT_R32G32_FLOAT, 0, 36, D3D10_INPUT_PER_VERTEX_DATA, 0},
};
D3D10_INPUT_ELEMENT_DESC vertexDescNoNormals[] = {
{"POSITION", 0, DXGI_FORMAT_R32G32B32_FLOAT, 0, 0, D3D10_INPUT_PER_VERTEX_DATA, 0},
{"NORMAL", 0, DXGI_FORMAT_R32G32B32_FLOAT, 0, 24, D3D10_INPUT_PER_VERTEX_DATA, 0},
{"TEXCOORD", 0, DXGI_FORMAT_R32G32_FLOAT, 0, 36, D3D10_INPUT_PER_VERTEX_DATA, 0},
};
bool hasTangents = false;
if(decl[0].Usage == 6 || decl[1].Usage == 6 || decl[2].Usage == 6) { hasTangents = true; }
else { hasTangents = false; }
if(hasTangents)
{
if( FAILED( D3DX10CreateMesh(d3dDevice, vertexDesc, 4, vertexDesc[0].SemanticName, vertexCount, faceCount,
D3DX10_MESH_32_BIT, &mesh) ) ) MessageBox( NULL, path , "Cannot create mesh ", MB_OK );
} else
{ if( FAILED( D3DX10CreateMesh(d3dDevice, vertexDescNoNormals, 3, vertexDescNoNormals[0].SemanticName,
vertexCount, faceCount, D3DX10_MESH_32_BIT, &mesh) ) ) MessageBox( NULL, path , "Cannot create mesh ", MB_OK );
} mesh->SetVertexData(0, vertex); mesh->SetIndexData(indices, faceCount*3);
mesh->GenerateAdjacencyAndPointReps(0.001f);
mesh->Optimize(D3DX10_MESHOPT_ATTR_SORT|D3DX10_MESHOPT_VERTEX_CACHE,0,0);
mesh->CommitToDevice();
return mesh;
}
Model m = Content.Load<Model>(“MyModel3D”);
Texture2D tex = Content.Load<Texture2D>(“MyTexture”);
Effect ef = Content.Load<Effect>(“MyEffect”);
SpriteFront sf = Content.Load<SpriteFront>(“MyFont”);
Var v = Content.Load<T>(“…”);](https://image.slidesharecdn.com/confrencewindowsphone7-171027085637/85/Conference-windows-phone-7-50-320.jpg)
Téléchargé parArnaud Auroux
Conférence windows phone 7
Le document présente Windows Phone 7, en expliquant son interface Metro, son matériel requis et son environnement de développement. Il couvre également l'historique de Microsoft dans le domaine des smartphones, ainsi que les plateformes de développement et le modèle de collaboration entre designers et développeurs. Enfin, il aborde le Marketplace pour la distribution d'applications sur Windows Phone 7.
Conférence windows phone 7
- 1. Presentation de WINDOWS PHONE7 Arnaud Auroux Niels Freier Florent Santin Adrien Sifferman LIFE IS IN MOTION, SO ARE WE.
- 2. Agenda • Pourquoi unsmartphone ? • De Windows Mobile à Windows Phone 7 • L’interface Metro • Le Hardware • L’environnement de développement • Les plateformes de développement • La collaboration designer / développeur • Le Marketplace
- 3. C’est quoi unSmartphone? C’est quoi un Smartphone ? • Un téléphone cool… – … qui sert a téléphoner… – …mais surtout a exécuter des applications! • Terminal Web – Navigateur Web embarqué – Applications fortement connectées • En résumé, l’extension du PC dans la poche
- 4. C’est quoi unSmartphone? Le marché du Smartphone • 2009: 180 Millions d’unités vendues • Plusieurs acteurs majeurs: • RIM – Blackberry – OS + Hardware • Apple – Iphone – OS + Hardware • Google – Androïd – OS • Fondation Symbian – Symbia - OS • Microsoft – Windows Mobile 6.5 / Windows Phone 7 – OS
- 5. C’est quoi unSmartphone? Le marché du Smartphone • Les clés de l’augmentation du marché du SmartPhone: • Apparition des forfaits 3G illimités • Excellente couverture des opérateurs en France • 90% du territoire en 3G • 99 en EDGE
- 6. C’est quoi unSmartphone ? Historique du Smartphone chez MS • 2000: • Apparition du Pocket PC / PDA • Windows CE 3.0 • 2002: • Pocket PC -> Téléphone • Téléphone -> Pocket PC • Pocket PC 2002, Phone Edition 2002 et Smartphone 2002 • 2003: Windows Mobile (base Windows CE) • 2005: Windows Mobile 5.0 • 2007: Windows Mobile 6.0 • 2009: Windows Mobile 6.5 • 2010: Rupture!
- 7. CHOIX MATERIEL PHOTOS LE MEILLEURPOUR LES PRO LE MEILLEUR POUR LES DEVELOPPEURS EXPERIENCE METRO SOCIAL 1 2 3 4 5 6 7 XBOX LIVE De Windows Mobile à Windows Phone 7 7 Zones d’excellence
- 8. Zune • Historiquement, logicielde gestion des musiques du baladeur Microsoft « Zune » • Aujourd’hui: – Place de marché d’achat de musique – Place de marché d’achat d’applications – Outils de synchronisation PC WP7 • Plusieurs terminaux pour un même logiciel: – PC – Zune HD – Windows Phone 7 – XBOX 360
- 9. DÉCOUVERTE DE WINDOWS PHONE7 Démonstration
- 10. L’INTERFACE METRO Help users« find their way »
- 11. L’interface Metro • Inspirédu système de signalisation utilisé dans les métros et aéroports • Révéler tout un contexte à partir d’un simple contenu. • Création d’un système homogène. • Pas de décoration, pas d’ornementation.
- 12. L’interface Metro 5 grandsprincipes 1. Epuré, ouvert et rapide : fournir de grands espaces, garder une structure légère et considérer la typographie comme l’un des éléments le plus important de l’interface. 2. Contenu : Mettre le contenu pertinent en évidence pour l’utilisateur. 3. Intégration machine / logiciel : créer une expérience unique entre l’application et les boutons d’accès « Recherche », « Précédent », « Démarrer » et « Caméra ». 4. Expérience utilisateur universelle : créer une cohérence dans les transitions et animations. 5. Interface personnalisée et vivante : des vues et éléments mises à jour automatiquement avec les informations les plus importantes.
- 13. L’interface Metro Ecran dedémarrage • Affichage des tuiles • Personnalisable par l’utilisateur • Accessible depuis le bouton « Démarrer » • Eléments dynamiques
- 14. L’interface Metro • Tailleminimum conseillée : 15 • Possibilité d’embarquer ses propres polices. • Jeu de polices d'Asie orientale (chinois, japonais et coréen) inclus. • Utilisation d’un contraste fort pour les polices en couleur.
- 15. L’interface Metro • Informations système(heure, niveau de batterie, mode silencieux, etc.). • Espace réservé (partie haute de l’ écran). • Une seule information affichée par défaut : l’heure système. • Gérée et mise à jour par le système. • Peut-être cachée. La barre de statut
- 16. L’interface Metro La barred’application • Tâches communes et fréquentes. • 4 boutons Maximum. • Personnalisable. • Menu disponible pour les tâches plus spécifiques. • 5 éléments de menu maximum conseillé.
- 17. L’interface Metro Le modèlede navigation • Une application est constituée de pages. • Une page peut avoir plusieurs « contenus » • Gestion de l’historique. • Les titres de pages sont mis en évidence. • Expérience de navigation homogène, fluide, et simple.
- 18.
- 19.
- 20. Le Hardware Prérequis • Ecrantactile capacitif • 4 points de contacts ou plus • Capteurs • GPS, Accéléromètre, Compas, Lumière, Proximité • Camera • 5 mega pixels, flash • Mémoire • 256 Mo RAM ou plus, 8Go Flash ou plus • GPU • Accélération DirectX 9 • Tuner • FM Radio • CPU • 1 GHz ARM v7 "Cortex/Scorpion" ou mieux 800ou480 480 ou 320
- 21. Le Hardware Prérequis 6boutons • Allumer / Eteindre • Volume • Camera • Retour • Démarrer • Recherche
- 22. Le Hardware • Lespériphériques (en France)
- 23. L’ENVIRONNEMENT DE DÉVELOPPEMENT Visual Studio2010 Expression Studio Windows Phone Emulator
- 24. Visual Studio 2010 Testand Lab Manager Manual Testing Layer Diagram UML Modeling Load Testing Web Testing Test Case ManagementIntelliTrace™ Architecture Explorer Test Record & Playback Logical Class Designer Cloud Development Office Development Windows Development New WPF Editor Customizable IDE Multi-core DevelopmentSilverlight Tools Web Development SharePoint Development Generate from Usage Static Code Analysis Database Deployment Code Metrics Database Unit Testing Test Data Generation Test Impact AnalysisUI Test Automation Code Coverage Performance Profiling Database Change Mgmt
- 25. Expression Studio • ExpressionWeb : création de sites Web, génération des fichiers CSS • Expression Blend : design interactif sur les plateformes .Net et Silverlight • SketchFlow : prototypes rapides, faciles et peu couteux à réaliser • Expression Design : création de contenu graphique professionnel • Expression Encoder 3 : encodage pour la publication vidéo sous différents formats, notamment en Silverlight
- 26. Windows Phone Emulator •Mode debug dans Visual Studio • Permet de pivoter l’application pour vérifier son comportement en mode paysage • Contrôle du zoom
- 27. Des outils gratuits WindowsPhone Developer Tools • Visual Studio 2010 Express pour Windows Phone • Expression Blend pour Windows Phone • Emulateur Windows Phone 7 • XNA Game Studio 4.0 • Documentations, exemples, guides
- 28.
- 29. Framework JeuxHautes Performances Création rapide de jeux 2D/3D Technologie mature, robuste Xbox 360, Windows, et WP7 Framework d’applications RAD Contrôles basés sur l’interface Metro 500,000 développeurs Windows et web Les plateformes de développement
- 30. Silverlight Roadmap Silverlight 1 Septembre 2007 •Javascript •Xaml Silverlight2 Octobre 2008 •Code managé •Contrôle personnalisé •Data Binding •Styling •… Silverlight 3 Juillet 2009 •Bitmap effects •3D •Performances •Métier •Out-Of-Browser •… Silverlight 4 Avril 2010 •Webcam •Impression •Media •Performances •Métier •Interop COM •… Silverlight for WP7 Septembre 2010 •Basé sur Silverlight 3 + …
- 31. Silverlight • Basé sur.Net • Léger • Portable
- 32. Silverlight 2 modes deprogrammation
- 33. Le XAML XAML =Modèle objet <TextBlock FontSize="32" Text="Hello world" /> TextBlock t = new TextBlock(); t.FontSize = 32; t.Text = "Hello world"; =
- 34. Le XAML • Structured’un fichier XAML: • Fichier XML portant l’extension .xaml. • Un élément racine. • Un ensemble d’éléments fils décrivant l’interface utilisateur. <UserControl x:Class="SilverlightApplication.MainPage" xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation" xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"> <Grid x:Name="LayoutRoot"> <TextBlock Text="Hello World" /> </Grid> </UserControl>
- 35.
- 36. Silverlight for WP7 Structure •Une application est structurée en pages (PhoneApplicationPage) • Service de navigation • Gestion de l’historique (bouton « retour ») • Une même page peut contenir plusieurs catégories d’informations • Contrôle Panorama • Contrôle Pivot
- 37. Silverlight for WP7 ContrôlePanorama • Vue étendue • Navigation horizontale et naturelle • La taille de l’écran ne limite plus le contexte • Découverte • Suggestion • Rappels
- 38. Silverlight for WP7 ContrôlePivot • Filtrer • Séparer • Naviguer • Exhaustif
- 39. Silverlight for WP7 Launchers •Tâches natives du système d’exploitation, utilisables dans vos applications • Ne renvoient pas de valeurs • Lorsqu’un Launcher est utilisé, on "quitte" l’application • Liste des Launchers disponibles: • EmailComposeTak • MarketPlaceDetailTask • MarketPlaceHubTask • MarketPlaceReviewTask • MarketPlaceSearchTask • MediaPlayerLauncher • PhoneCallTask • SearchTask • SMSComposeTask • WebBrowserTask
- 40. Silverlight for WP7 Choosers •Autres types de tâches disponibles • Retournent des données exploitables par l’utilisateur • Liste des Choosers disponibles: • CameraCaptureTask • EmailAddressChooserTask • PhoneNumberChooserTask • PhotoChooserTask • SaveEmailAddressTask • SavePhoneNumberTask
- 41. Silverlight for WP7 Cyclede vie d’une application Démarrer Evènement “Launching” Etat “Running” Bouton “Retour” Evènement “Closing” Launcher Chooser Bouton “Démarrer” Evènement “Deactivated”
- 42. Silverlight for WP7 Cyclede vie d’une application Instance application restaurée Etat “Running” Bouton démarrer puis lancement de l’application Fin Chooser ou Launcher. Bouton “Retour” Evènement “Deactivated” New app instance Evènement “Launching” Etat “Running” Evènement “Activated“
- 43. Silverlight for WP7 StockageIsolé • Stockage de données et/ou de fichiers • Propre à chaque application • 2 possibilités de stockage : • Liste de paires clé / Valeur • Création de fichier et de répertoire
- 44. Silverlight for WP7 Notificationsen Push 1. Enregistrement 2. Obtention de l’URI 3. Envoi de l’URI au serveur tiers 4. Le serveur poste la notification sur l’URI 5. Le serveur MPN server Pousse la notification vers le terminal Intérêts : • Notifier une application qui n’est pas en cours d’exécution • Economie de batterie Push enabled applications Notifications service 3rd party service Microsoft hosted server 3 4 5 1 2
- 45. Silverlight for WP7 Typesde notification • Tile notifications • Image • Entier • Libre • Toast notifications – Titre – Sous titre • Raw notifications – Non visuelle – Application en cours d’exécution
- 46. XNA Game Studio •Framework multiplateforme • Gestion simplifié et normalisé des “assets” • Tire sa puissance de .Net • PC • Xbox 360 • Surface • WP7
- 47. XNA Game Studio XNAGame Studio 1 Avril 2007 •Code managé •“Starter Kit” •PC et Xbox360 XNA Game Studio 2 Decembre 2007 •Utilisation des versions Express de VS •API réseau XNA Game Studio 3 Septembre 2008 •Ajout du Zune •API Communauté •Gestion des assets XNA Game Studio 3.1 Juin 2009 •Vidéo •Amélioration audio •Avatar Xbox 360 XNA Game Studio 4 Mars 2010 •Ajout du WP7 •Gestion de profil hardware •Multi-touch XNA à travers les âges
- 48. XNA Game Studio .Net Windows .NetCompact Xbox 360 Windows Phone 7 Un Framework pour les contrôler tous! Graphics Inputs Audio Network Jeux
- 49. XNA Game Studio InitializeLoad Content Update UnLoad Content Draw Boucle de jeu
- 50. XNA Game Studio ID3DX10Mesh*XLoader::loadXMesh(LPCSTR path) { LPD3DXBUFFER pD3DXMtrlBuffer; HRESULT hr; if(FAILED(hr = D3DXLoadMeshFromX( path, D3DXMESH_SYSTEMMEM, d3d9Device, NULL, &pD3DXMtrlBuffer, NULL, &numMaterials, &mesh9 ))) { MessageBox( NULL, path , "Cannot find Mesh: ", MB_OK ); return mesh; } vertexCount = mesh9->GetNumVertices(); faceCount = mesh9->GetNumFaces(); IDirect3DIndexBuffer9* indexBuffer; mesh9->GetIndexBuffer(&indexBuffer); indexBuffer->Lock(0,0, &indices, 0); IDirect3DVertexBuffer9* vertexBuffer; mesh9->GetVertexBuffer(&vertexBuffer); vertexBuffer->Lock(0 ,0, &vertex, 0); D3DVERTEXELEMENT9 decl[MAX_FVF_DECL_SIZE]; mesh9->GetDeclaration(decl); D3D10_INPUT_ELEMENT_DESC vertexDesc[] = { {"POSITION", 0, DXGI_FORMAT_R32G32B32_FLOAT, 0, 0, D3D10_INPUT_PER_VERTEX_DATA, 0}, {"NORMAL", 0, DXGI_FORMAT_R32G32B32_FLOAT, 0, 24, D3D10_INPUT_PER_VERTEX_DATA, 0}, {"TANGENT", 0, DXGI_FORMAT_R32G32B32_FLOAT, 0, 12, D3D10_INPUT_PER_VERTEX_DATA, 0}, {"TEXCOORD", 0, DXGI_FORMAT_R32G32_FLOAT, 0, 36, D3D10_INPUT_PER_VERTEX_DATA, 0}, }; D3D10_INPUT_ELEMENT_DESC vertexDescNoNormals[] = { {"POSITION", 0, DXGI_FORMAT_R32G32B32_FLOAT, 0, 0, D3D10_INPUT_PER_VERTEX_DATA, 0}, {"NORMAL", 0, DXGI_FORMAT_R32G32B32_FLOAT, 0, 24, D3D10_INPUT_PER_VERTEX_DATA, 0}, {"TEXCOORD", 0, DXGI_FORMAT_R32G32_FLOAT, 0, 36, D3D10_INPUT_PER_VERTEX_DATA, 0}, }; bool hasTangents = false; if(decl[0].Usage == 6 || decl[1].Usage == 6 || decl[2].Usage == 6) { hasTangents = true; } else { hasTangents = false; } if(hasTangents) { if( FAILED( D3DX10CreateMesh(d3dDevice, vertexDesc, 4, vertexDesc[0].SemanticName, vertexCount, faceCount, D3DX10_MESH_32_BIT, &mesh) ) ) MessageBox( NULL, path , "Cannot create mesh ", MB_OK ); } else { if( FAILED( D3DX10CreateMesh(d3dDevice, vertexDescNoNormals, 3, vertexDescNoNormals[0].SemanticName, vertexCount, faceCount, D3DX10_MESH_32_BIT, &mesh) ) ) MessageBox( NULL, path , "Cannot create mesh ", MB_OK ); } mesh->SetVertexData(0, vertex); mesh->SetIndexData(indices, faceCount*3); mesh->GenerateAdjacencyAndPointReps(0.001f); mesh->Optimize(D3DX10_MESHOPT_ATTR_SORT|D3DX10_MESHOPT_VERTEX_CACHE,0,0); mesh->CommitToDevice(); return mesh; } Model m = Content.Load<Model>(“MyModel3D”); Texture2D tex = Content.Load<Texture2D>(“MyTexture”); Effect ef = Content.Load<Effect>(“MyEffect”); SpriteFront sf = Content.Load<SpriteFront>(“MyFont”); Var v = Content.Load<T>(“…”);
- 51. XNA Game Studio -Unjeux n’est qu’un ensemble de brique • IUpdateable • IDrawable • IGameComponent • DrawableGameComponent • … Qu’il vous suffit d’assembler et « laisser s’exécuter » Update Draw Update de l’ensemble des briques updateables Ecriture à l’écran des briques de rendu

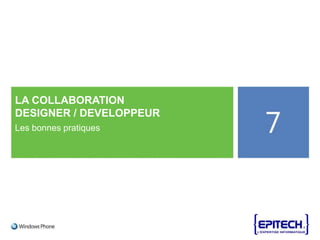

- 52. LA COLLABORATION DESIGNER /DEVELOPPEUR Les bonnes pratiques
- 53. La collaboration Designer /Développeur C++ C# VB.NET Paper JPG / TIFF PSD PPT MOV / V XAML Designer Developer
- 54. La collaboration Designer /Développeur Création d’une séparation Design / Code plus forte. • Les vues de notre application deviennent fortement indépendantes du reste • Les données peuvent facilement être « simulées » Vue Logique + données
- 55. La collaboration Designer /Développeur Design Time avec Blend 4 • Conception d’une vue • Génération de données « design » • Contexte de design plus « réaliste » • Meilleure productivité
- 56.
- 57. Le Marketplace Principe deMarketplace • Place de marché de vente et d’achat d’applications Microsoft Développeur Particulier Création Diffusion App Hub Achat MarketPlace Utilisation Valide Monétise
- 58.
- 59. Tester des applications Outilsde Packaging et de vérificationmyapp.xap Périphérique Windows Phone Emulateur Windows Phone
- 60. Installation d’applications • Letéléphone installe seulement des application qui proviennent du MarketPlace • Le téléphone gère l’installation du XAP • L’utilisateur contrôle l’installation, la mise à jour et la désinstallation +Windows Phone Marketplace
- 61. Isolation des applications •Le téléphone exécute seulement des applications provenant du MarketPlace • Les applications sont "sandboxées" Applications Répertoire d’installation Exécution d’applications
- 62. Le MarketPlace: monétisation •Cout d’entrée • 75 euros pour un an pour les particuliers, professionnels • Gratuit pour les étudiants • Donne droit à • Déverrouiller 3 téléphones en mode « développeur » • Publier 5 applications gratuites (20 euros la suivante) • Publier un nombre illimités d’application payantes • Partage de revenu • 70% pour le développeurs, 30% pour Microsoft et éventuellement l’opérateur • Fonctionnalités particulières • Gestion du mode évaluation (IsTrial)
- 63.
Notes de l'éditeur
- #8 Le meilleurs pour les développeurs = parler de la value prop créativitité, productivité, opportunité
- #13 Font Segoe
- #17 Gestion des différents modes d’affichage. 3 boutons conseillés. Icones obligatoire
- #19 2 thèmes de fond 10 thèmes de premier plan Les opérateurs mobiles peuvent ajouter leur propre thème. Définis de façon globales et donc réutilisables dans les applications
- #21 The Compass is used to determine navigation direction relative to the Earth’s magnetic field. The Light Sensor is used to determine the intensity of light up to 4,000 lux and helps in automatically adjusting screen brightness. The Proximity Sensor is used to power off the screen to conserve battery when an object is detected within 15 mm of the sensor during a phone call.
