Le document présente le système Smartjumper, une solution de gestion énergétique qui permet de contrôler et d'optimiser la consommation d'énergie dans les entreprises grâce à des dispositifs de communication radio, des capteurs et des analytics en temps réel. Il offre des fonctionnalités telles que l'audit d'énergie, l'automatisation des bâtiments et la correction de l'énergie réactive, le tout via une interface intuitive accessible à distance. Smartjumper est conçu pour être adaptable et évolutif, permettant une optimisation continue des coûts énergétiques.

1. gmail
2013
Énergie intelligente
[DOSSIER SMARTJUMPER]
Système d'économie d'énergie.

2. DOSSIER SMARTJUMPER
Contenu
1. SMARTJUMPER ...................................................................................................................... 3
2. INFORMATION-CONTRÔLE TOTALE ...................................................................................... 4
3. COMUNICATION- SYSTÈME PAR RADIO SPYDERNET ............................................................ 7
4. CONDENSATEUR – SALTO INTELIGENTE( saut à la puce) ...................................................... 8
5. AUDIT .................................................................................................................................... 9
6. AUTOMATION DES BÂTIMENTS .......................................................................................... 10
6.1. Entées de température ........................................................................................... 11
6.2. Entrées digitales ...................................................................................................... 12
6.3. Sorties à relais ......................................................................................................... 12

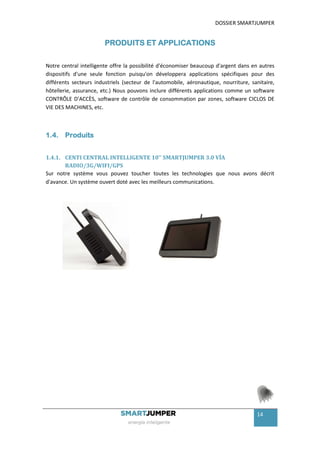

7. PRODUITS ET APPLICATIONS ............................................................................................... 14
7.1. Produits ....................................................................................................................... 14
7.1.1.CENTI CENTRALE INTELLIGENTE 10'' SMARTJUMPER 3.0 PAR RADIO/3G/WIFI/GPS 14
7.1.2.CSL CONSOLE DIGITALE SMARTJUMPER 2.0 ........................................................... 15
DISPOSITIFS D' ÉCONOMIE D' ÉNERGIE SMARTJUMPER ..................................................... 15
7.1.3. SJR-15D MODULE DISPOSITIF D' ÉCONOMIE 15KVar DISPLAY PAR RADIO ...... 15
7.1.4. MODULES DISPOSITIFS D' ÉCONOMIE SJR-15KVar, SJR-35KVar, SJR-60KVar y
SJR-85KVar PAR RADIO ........................................................................................................ 16
7.1.5. RES2 MODULE ARRIVÉE/TEMP/SORTIE PAR RADIO ........................................... 16
7.1.6. MVR2 MODULE DE MESURAGE PAR RADIO ....................................................... 17
7.1.7. AMPLI MODULE AMPLIFICATEUR SIGNAL PAR RADIO ........................................ 17

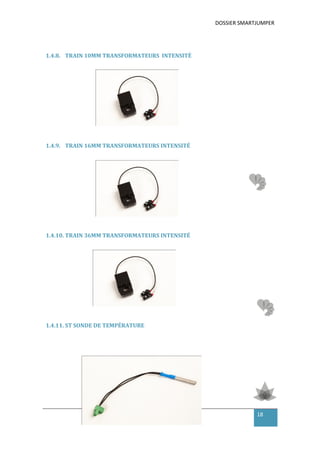

7.1.8. TRAIN 10MM TRANSFORMATEURS DE COURANT .............................................. 18
7.1.9. TRAIN 16MM TRANSFORMATEURS DE COURANT .............................................. 18
7.1.10. TRAIN 36MM TRANSFORMATEURS DE COURANT .............................................. 18
7.1.11. ST SONDE DE TEMPÉRATURE .............................................................................. 18
7.2. Applications SmartJumper .......................................................................................... 19
7.2.1. Contrainte à la rupture ........................................... ¡Error! Marcador no definido.
7.2.2. Alarme anti-intrusion .......................................................................................... 20
7.2.3. Ma Facture .......................................................................................................... 20
1

3. DOSSIER SMARTJUMPER
7.2.4. Zones de température......................................................................................... 21
7.2.5. Incidents de consommation ................................................................................ 21
2

4. DOSSIER SMARTJUMPER
SMARTJUMPER
Nous sommes devant une nouvelle façon de comprendre l'énergie d'une entreprise. Une
nouvelle façon de le gérer afin d'optimiser ses performances. Moins cher, plus efficace. Il
s'achit de savoir ce qu'il faut dans un premier coup d'œil, appliquer des solutions
immédiatement. Vous avez à tout moment le pouvoir absolu de votre énergie de façon simple
et intuitive. SMARTJUMPER est "le contrôle naturel de l'énergie."
SMARTJUMPER est un centre d'information et exécution intelligent avec les meilleurs
communications du marché (wifi, 3G, GPS, Bluetooth et un système inclue par radio qu’on
appelle SPYDERNET) qui permet obtenir la plupart d'information sur t'on installation
électrique pour acquérir la plus grande économie possible. Nous sommes dans l'ère
informatique, sans elle, il ne peut pas avoir analyse et comme conséquence, même pas un
bon contrôle. Cette plante possède des dispositifs d'épargne différents, la mesure, les
capteurs et le système d'automatisation du bâtiment qui nous permet d'interagir avec la
totalité de votre entreprise automatiquement et à faible coût, car nous évite beaucoup de
main-d'œuvre a cause de notre système par radio.
“Maximum contrôle pour tant plus de sécurité et plus d'économisassions ”.
SMARTJUMPER est un système ouvert, il se renouvelle automatiquement. Vous avez à votre
disposition la possibilité de télécharger une infinité d'applications de différents domaines
patronale. Ceci permet que le système ne reste pas obsolète et puisse développer plus
d'activités.
“Nous lui suggérons que votre entreprise se développe et évolue avec notre système ”
Ensuite nous allons vous montrer quelles sont les principales technologies et pour tant ses
meilleures qualités comme système:
3

5. DOSSIER SMARTJUMPER
INFORMATION-CONTRÔLE TOTALE
Il inclut un analyseur de réseau, le quel permet de connaitre en temps réel les consommations
de notre installation et les compléments installées. Grâce a sa CENTRALE INTELIGENTE PAR
RADIO 3.0 et même à travers de tout TABLET,PC OU PORTABLE 3G. Cela est très important,
puisque de cette manière ci nous pouvons apprécier de manière claire les différentes alarmes
avec une consommation excessive.
1.- CONSOMMATION ACCUMULÉE PAR MOIS et CONSOMMATION INSTANTANÉE:
CONSOMMATION ACCUMULÉE EN € DU MOIS EN COURS ET SA CONSOMMATION
INSTANTANÉE EN TEMPS RÉEL: SANS SOUCIS SUR VOTRE FACTURE, SACHEZ COMBIEN VOUS
DEPENSEZ À CHAQUE MOMENT.
Avec la consommation instantanée nous pouvons voir de manière claire que la consommation
augmente dans un moment précis et ainsi identifier quel machina a provoqué tel
augmentation. Une mesure pour économiser serait prendre la décision d’allumer moins cette
machine.
4

6. DOSSIER SMARTJUMPER
2.- COMPARAISON JOUR EN COURS/ JOUR SEMAINE DERNIÈRE: CONSOMMATION
ACCUMULÉE EN KW À LA MÊME HEURE D’AUJOURD’HUI AVEC LE MÊME JOUR DE LA SEMAINE
DERNIÈRE.
3.- COMPARAISON CONSOMMATION MOIS EN COURS/ DERNIÈRE MOIS: MONTRE LA
CONSOMMATION ACCUMULÉ EN KW DU MOIS ET LA COMPARAISON AVEC LE DERNIÈRE MOIS.
AU CAS OÙ LA CONSOMMATION DU MOIS EN COURS SOIT SUPÉRUEURE À CELUI DU DERNIÈRE
MOIS L’ALARME APPARAIT ET LE MOIS APPARAITRA EN ROUJE ET CLIGNOTANT.
Grâce à la comparaison de la consommation par mois nous pouvons comparer la
consommation du mois accumulée avec le total à payer sur la facture et ainsi pouvoir contrôler
le distributeur.
4.- ÉTAT EN TEMPS RÉEL DE LEURS PHASES: MONTRE LA CONSOMMATION (KW), TENSION
(V) ET L’INTENSITÉ (A) DES TROIS PHASES: ANALYSEUR DES RÉSEAUX EN TEMPS RÉEL, TRÈS
IMPORTANT POUR CORRIGER LES SOUCIS, ANALYSER L’ESTABILITÉ DE NOTRE INSTALLATION ET
ÉCONOMISER NOTRE CONSOMMATION.
Grâce a cette lecture nous pouvons réaliser des corrections sur les phases en cas d’erreur, et
une fois même détectée l’erreur on pourrait installer un contacteur sur l’installation afin que
notre Smartjumper compense ces phases de manière automatique menant un moteur ou une
machine vers la phase la moins chargé. Cela économisera puisque nous payons la phase la plus
grande.
5.- INDICATEUR DE RÉACTIVE PAR PHASES: MONTRE LE COSINUS ϕ DE CHAQU’UNE DES
PHASES RECONNUS PAR SA COULEUR: VOUS SEREZ PAS PÉNALISÉS SI L’INDICATEUR EST AU
DESSUS DE 095.
6.- INDICATEUR DE MODULE ACTIF: MONTRE LES MODULES DE CONDENSATION ACTIVÉS SUR
L’INSTALLATION.
7.- MENU: POUR CONFIGURÉR L’EQUIPE ET TOUTES LEURS FONCTIONS.
8.- HISTORIQUE: POURRA VISUALISER VOTRE CONSOMMATION PAR GRAPHIQUES PAR
ANNÉES, MOIS, JOURS ET HEURS.
5

7. DOSSIER SMARTJUMPER
9.- INDICATEUR DE TEMPÉRATURE: MONTRE LE JOUR ET LA TEMPÉRATURE AMBIANTE.
Tourte l’information des consommations peut être obtenu de l’installation en générale plaçant
les mesureurs à l’entête ou quelque part à l’entreprise (par exemple une ligne de production)
pour agir plus précis et obtenir consommations spécifiques (dans certaines cas est très
important pour obtenir optimisations dans les coûts de production).
Lorsqu’un module de mesurage est installé quelque part dans l’entreprise nous pourrons, en
outre obtenir la consommation en KW, savoir la température avec une sonde. Cela serait très
utile puisque une machine quand elle augmente la température et la consommation risque de
briser.
6

8. DOSSIER SMARTJUMPER
COMUNICATION- SYSTÈME VÍA RADIO SPYDERNET
Notre économiseur possède un système via radio le seule dans le marché qu’on appelle
SPYDERNET, qui peut mettre en contact a 32 dispositifs différents à chaque unité centrale
(condensateurs, modules d’entrés/sortie, modules de mesure, Smartjumper 1.0). Cela peuvent
se communiquer jusqu’à 50m avec un détail, que chacun d’entre eux actu comme
amplificateur et relais de fréquence et nous montre par témoin si elle est haut, moyen ou bas,
produisant un réseau de dispositifs via radio.
Grâce au contrôle de jusqu’à 32 dispositifs via radio nous avons l’option de pouvoir activer
jusqu’à 96 dispositifs puisque les modules de condensation ont 3 entrées et sorties
numériques. Avec tout ça on pourrait contrôler à coup sûr toute l’entreprise.
7

9. DOSSIER SMARTJUMPER

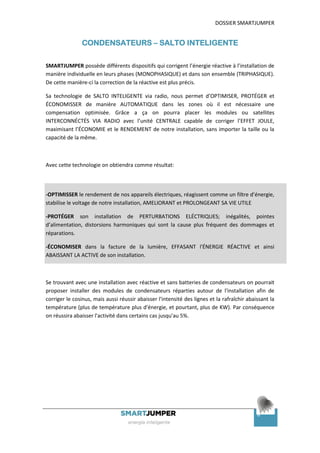

CONDENSATEURS – SALTO INTELIGENTE
SMARTJUMPER possède différents dispositifs qui corrigent l’énergie réactive à l’installation de
manière individuelle en leurs phases (MONOPHASIQUE) et dans son ensemble (TRIPHASIQUE).
De cette manière-ci la correction de la réactive est plus précis.
Sa technologie de SALTO INTELIGENTE via radio, nous permet d’OPTIMISER, PROTÉGER et
ÉCONOMISSER de manière AUTOMATIQUE dans les zones où il est nécessaire une
compensation optimisée. Grâce a ça on pourra placer les modules ou satellites
INTERCONNÉCTÉS VIA RADIO avec l’unité CENTRALE capable de corriger l’EFFET JOULE,
maximisant l’ÉCONOMIE et le RENDEMENT de notre installation, sans importer la taille ou la
capacité de la même.
Avec cette technologie on obtiendra comme résultat:
-OPTIMISSER le rendement de nos appareils électriques, réagissent comme un filtre d’énergie,
stabilise le voltage de notre installation, AMELIORANT et PROLONGEANT SA VIE UTILE
-PROTÉGER son installation de PERTURBATIONS ELÉCTRIQUES; inégalités, pointes
d’alimentation, distorsions harmoniques qui sont la cause plus fréquent des dommages et
réparations.
-ÉCONOMISER dans la facture de la lumière, EFFASANT l'ÉNERGIE RÉACTIVE et ainsi
ABAISSANT LA ACTIVE de son installation.
Se trouvant avec une installation avec réactive et sans batteries de condensateurs on pourrait
proposer installer des modules de condensateurs réparties autour de l'installation afin de
corriger le cosinus, mais aussi réussir abaisser l'intensité des lignes et la rafraîchir abaissant la
température (plus de température plus d'énergie, et pourtant, plus de KW). Par conséquence
on réussira abaisser l'activité dans certains cas jusqu'au 5%.
8

10. DOSSIER SMARTJUMPER

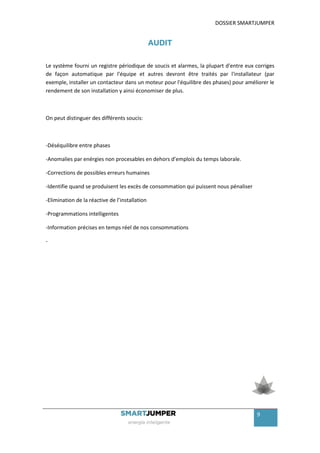

AUDIT
Le système fourni un registre périodique de soucis et alarmes, la plupart d'entre eux corriges
de façon automatique par l'équipe et autres devront être traités par l'installateur (par
exemple, installer un contacteur dans un moteur pour l'équilibre des phases) pour améliorer le
rendement de son installation y ainsi économiser de plus.
On peut distinguer des différents soucis:
-Déséquilibre entre phases
-Anomalies par enérgies non procesables en dehors d’emplois du temps laborale.
-Corrections de possibles erreurs humaines
-Identifie quand se produisent les excès de consommation qui puissent nous pénaliser
-Elimination de la réactive de l’installation
-Programmations intelligentes
-Information précises en temps réel de nos consommations
-
9

11. DOSSIER SMARTJUMPER
INMOTIQUE
Smartjumper est aussi une équipe INMOTIQUE via radio, qui laisse de façon illimité le
CONTRÔLE d'une entreprise à son IMAGINATION. Se compose de 3 entrées numériques et 3
sorties relai sur son équipe SMJ 1,0 et SMJ 2.0 jusqu'a 96 entrées numériques, 32 entrées de
température et 96 sorties relai configurables, avec les modules d'entrée/sorite via radio sur la
centrale intelligente 3.0.
DÉBRANCHER/ ALLUMAGE AUTOMATIQUE: Contrôle totale sur ILUMINATION, EQUIPES
ELÉCTRONIQUES, MACHINERIE, PORTES, PERSENNES, ALARMES, etc.
CONTRÔLE DE TEMPÉRATURE: Contrôle automatique et programmation de la température
des CAMÉRAS FRIGO, AIRE CONDITIONNÉ, CLIMATISATION, avec avertissement de pertes de
température, de débrancher et allumer les équipes. Permet aussi brancher/débrancher
équipes à distance par SMS ou Internet. De cette façon, par exemple, nous pouvons empêcher
que l'aire conditionné puisse s'allumer dans un bureau ou une cafétéria si la température ne
dépasse pas de 22ºC ou estimé. De cette façon on évite excès de consommation pour une
présélection inadéquat ou excessive de température. Ceci s'obtient facilement avec une sonde
de température et un dispositif d'entrée et sortie qui coupe l'énergie à l'aire afin que celui-ci
ne puisse s'allumer.
TOTALISATEUR ELÉCTRONIQUE: Permet comptabiliser automatiquement PERSONNES, PIÈCES,
VEHICULES, etc. Et configurer sorties en fonction des présélections programmées.
10

12. DOSSIER SMARTJUMPER

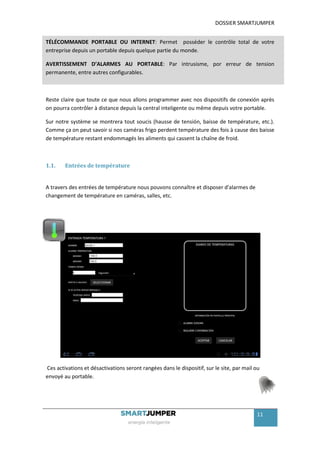

TÉLÉCOMMANDE PORTABLE OU INTERNET: Permet posséder le contrôle total de votre
entreprise depuis un portable depuis quelque partie du monde.
AVERTISSEMENT D’ALARMES AU PORTABLE: Par intrusisme, por erreur de tension
permanente, entre autres configurables.
Reste claire que toute ce que nous allons programmer avec nos dispositifs de conexión après
on pourra contrôler à distance depuis la central inteligente ou même depuis votre portable.
Sur notre système se montrera tout soucis (hausse de tensión, baisse de température, etc.).
Comme ça on peut savoir si nos caméras frigo perdent température des fois à cause des baisse
de température restant endommagés les aliments qui cassent la chaîne de froid.
1.1. Entrées de température
A travers des entrées de température nous pouvons connaître et disposer d'alarmes de
changement de température en caméras, salles, etc.
Ces activations et désactivations seront rangées dans le dispositif, sur le site, par mail ou
envoyé au portable.
11

13. DOSSIER SMARTJUMPER
1.2. Entrées numériques
Sa dépend des entrées ou activations produits. On pourra réagir, commander nos machines ou
installation.
Ces activations et désactivations seront rangées dans le dispositif, sur le site, par mail ou
envoyé au portable.
1.3. Sortie Relai
Nous pouvons programmer par temps ou périodes, les activations ou désactivations d'équipes
connectés les sorties relai. Aussi réagir de façon manuelle ou par le portable.
12

14. DOSSIER SMARTJUMPER
Ces activations es désactivations seront rangés dans le dispositif, sur le site, par mail ou envoyé
au portable.
13

15. DOSSIER SMARTJUMPER
PRODUITS ET APPLICATIONS
Notre central intelligente offre la possibilité d'économiser beaucoup d'argent dans en autres
dispositifs d'une seule fonction puisqu'on développera applications spécifiques pour des
différents secteurs industriels (secteur de l'automobile, aéronautique, nourriture, sanitaire,
hôtellerie, assurance, etc.) Nous pouvons inclure différents applications comme un software
CONTRÔLE D'ACCÈS, software de contrôle de consommation par zones, software CICLOS DE
VIE DES MACHINES, etc.
1.4. Produits
1.4.1. CENTI CENTRAL INTELLIGENTE 10'' SMARTJUMPER 3.0 VÍA
RADIO/3G/WIFI/GPS
Sur notre système vous pouvez toucher toutes les technologies que nous avons décrit
d'avance. Un système ouvert doté avec les meilleurs communications.
14

16. DOSSIER SMARTJUMPER
1.4.2. CSL CONSOLE NUMÉRIQUE SMARTJUMPER 2.0
C'est la partie électronique avec un écran en monochrome qui nous permet visualiser les
données et contrôler ainsi que agir avec les dispositifs économiseurs.
DISPOSITIFS ÉCONOMISEURS SMARTJUMPER
Tous nos dispositifs économiseurs se composent d'un système de condensateurs avec
différents potences qui incluent une entrée de température + 3 entrées numériques et
3sorties à relai. De plus possèdent aussi notre système de communications SPYDERNET qui
permettent de se communiquer avec la CENTRAL INTELLIGENT SMARTJUMPER.
1.4.3. SJR-15DMODULE DISPOSITIF D'ÉCONOMIE 15KVar DISPLAY VIA RADIO
Celui-ci est différent du reste car se compose d'une console numérique dans le module.
15

17. DOSSIER SMARTJUMPER
1.4.4. MODULES DISPOSITIFS D'ÉCONOMIE SJR-15KVar, SJR-35KVar, SJR-60KVar
ySJR-85KVar VÍA RADIO
1.4.5. RES2 MODULE ENTRÉE/TEMP/SORTIE VÍA RADIO
Celui-ci est le dispositif via radio qui nous permet de trouver signales numériques avec ses 2
entrées numériques + 1 de température et a la même fois allumer et éteindre jusqu'a deux
éléments sur l'installation avec ses 2 sorties numériques.
16

18. DOSSIER SMARTJUMPER
1.4.6. MVR2 MODULE MESURE VÍA RADIO
Ce dispositif via radio se compose de 3 entrées de mesurage pour savoir les consommations
mais aussi se compose de 2 entrées numériques+1 de température et 2 sorties numériques.
1.4.7. AMPLI MÓDULE AMPLIFICATEUR SIGNAL VÍA RADIO
17

19. DOSSIER SMARTJUMPER
1.4.8. TRAIN 10MM TRANSFORMATEURS INTENSITÉ
1.4.9. TRAIN 16MM TRANSFORMATEURS INTENSITÉ
1.4.10. TRAIN 36MM TRANSFORMATEURS INTENSITÉ
1.4.11. ST SONDE DE TEMPÉRATURE
18

20. DOSSIER SMARTJUMPER
1.5. Applications SmartJumper
1.5.1. Erreur de Tension
Lorsque notre installation subit un cout de la distribution électrique, le dispositif nous
informera par SMS et par mail, ayant par but de pouvoir réagir immédiatement.
19

21. DOSSIER SMARTJUMPER
1.5.2. Alarme Instruisisse
Vous disposerez d'un système intégré de central d'alarmes de 4 zones ou plus, avec lequel
vous pourrez connaître en temps réel si veulent-vous voler ou accéder a votre entreprise.
1.5.3. Ma Facture
Au moment où vous introduisez les dates dans lesquels nous facture la compagnie électrique,
vous pourrez comparer en kw/h et en euros. Si les valeurs sur notre consommation coïncident
o pas, on a par but de le réclamer par possibles soucis aux lectures ou erreurs administratives.
20

22. DOSSIER SMARTJUMPER
1.5.4. Température Zones
Vous pourrez savoir en temps réel la température des caméras, salles, etc. Disposer d'alarmes
et historique et de plus pouvoir interagir selon la température, etc.
1.5.5. Consommation Soucis
De cette façon vous pourrez savoir la consommation en kw/h et en euros d'une machine ou
ligne de production pour ainsi pouvoir lui appliquer la dépense énergétique réel vers leurs
produits.
21

23. DOSSIER SMARTJUMPER
Software COMMANDES COMERTIALES
Software AUDIT INTELLIGENTE
Software CONSOMMATION ÉNERGÉTIQUE PAR ZONES
Software CONTRÔLE DE PERSONNES
Software ALARME D'INTRUSISME
Software TEMPÉRATURES CAMERAS ET ALARMES
Software CYCLE DE VIE DES MACHINES
Software URGENCE ET ALARME
Software CONTRÔLE D'ILUMINATION.
Software SIMULATION DE PRÉSENCE
Software CONTRÔLE D'ACCÈS
Software ALARMES MÉDICALES
Software CONTRÔLE DE LA TEMPÉRATURE
Software MOTORISATION PERSIENNES
Software PISCINES ET ÉCLAIRAGE
Software CONTRÔLE DE STORE
Software ARROSAGE ET ÉCLAIRAGE DE JARDINS
Software HÔTELS
Software ALIMENTS PERISSABLE
Software ARROSAGE PROFFESIONNELS
Software CONTRÔLE SERRE
Software CONTRÔLE DE VEHICULES
Software FERMES D'OISEAUX
Software ELÉVAGE PORCINE
22

24. DOSSIER SMARTJUMPER
Software PROCESSUS INDUSTRIELS
Software FUITES D'EAUX
Software RESTAURANTS
Software PUBLICATIONS Y PROMOTIONS
Software CONTRÔLE NIVEAUX DEPÔTS, SILOS Y PUITS
Software VIDEO VIGILANCE
Software SMS INTELLIGENTE
Software ACTIVATIONS DEPUIS MON PORTABLE
Software MON FOYER DOMOTIQUE
Software IMMEUBLES EN COPROPRIÉTÉ
Software CONTRÔLE DE BATÎMENTS
Software ERREURS DES DISTRIBUTIONS ÉNERGÉTIQUES
Software DELEGATIONS NATIONALES ET INTERNATIONES
Software WEB
Software MAIL
Software CONTRÔLE DE SOURCES RENOUVABLES
Software MA FACTURE INTELLIGENTE
Software LIMITATEUR DE CONSOMMATION Y DÉCONEXION
Software CENTRALES DE MON ENTREPRISE
Software MESURE D’HARMONIQUES
23
