1. Système d’ouverture par repliement libre.
Porte extérieure pour environnement industriel.
I
I
Pour faire des économies d’énergie,
installez une porte Maviflex.
Porte souple rapide automatique pour usage extérieur/intérieur
Flexipass®

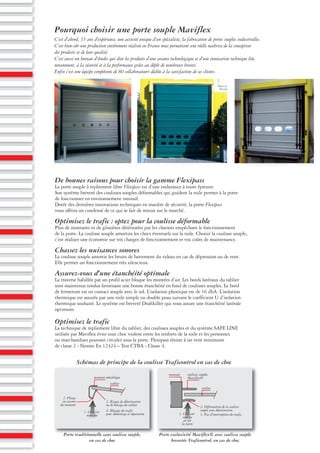

2. De bonnes raisons pour choisir la gamme Flexipass
La porte souple à repliement libre Flexipass est d’une endurance à toute épreuve.
Son système breveté des coulisses souples déformables qui guident la toile permet à la porte
de fonctionner en environnement intensif.
Dotée des dernières innovations techniques en matière de sécurité, la porte Flexipass
vous offrira un condensé de ce qui se fait de mieux sur le marché.
Optimisez le trafic : optez pour la coulisse déformable
Plus de montants ni de glissières détériorées par les chariots empêchant le fonctionnement
de la porte. La coulisse souple amortira les chocs éventuels sur la toile. Choisir la coulisse souple,
c’est réaliser une économie sur vos charges de fonctionnement et vos coûts de maintenance.
Chassez les nuisances sonores
La coulisse souple amortie les bruits de battement du rideau en cas de dépression ou de vent.
Elle permet un fonctionnement très silencieux.
Assurez-vous d’une étanchéité optimale
La traverse habillée par un profil acier bloque les montées d’air. Les bords latéraux du tablier
sont maintenus tendus favorisant une bonne étanchéité en fond de coulisses souples. Le bord
de fermeture est en contact souple avec le sol. L’isolation phonique est de 16 dbA. L’isolation
thermique est assurée par une toile simple ou double peau suivant le coefficient U d’isolation
thermique souhaité. Le système est breveté Draftkiller qui vous assure une étanchéité latérale
optimum.
Optimisez le trafic
La technique de repliement libre du tablier, des coulisses souples et du système SAFE LINE
utilisée par Maviflex évite tout choc violent entre les renforts de la toile et les personnes
ou marchandises pouvant circuler sous la porte. Flexipass résiste à un vent minimum
de classe 2 - Norme En 12424 – Test CTBA - Classe 4.
Pourquoi choisir une porte souple Maviflex
C’est d’abord, 35 ans d’expérience, une activité unique d’un spécialiste, la fabrication de portes souples industrielles.
C’est bien-sûr une production entièrement réalisée en France nous permettant une réelle maîtrise de la conception
des produits et de leur qualité.
C’est aussi un bureau d’études qui dote les produits d’une avance technologique et d’une innovation technique liée,
notamment, à la sécurité et à la performance grâce au dépôt de nombreux brevets.
Enfin c’est une équipe compétente de 80 collaborateurs dédiée à la satisfaction de ses clients.
montant coulisses souples
Maviflex®
2. Déformation de la coulisse
souple sans déterioration.
3. Pas d’interruption du trafic.
tablier
1. Choc sur
coulisse
ou sur
la barre
montant métallique
2. Pliage
ou cassure
du montant
tablier
3. Risque de déterioration
ou de blocage du tablier
4. Blocage du trafic
pour démontage et réparation
1. Choc sur
montant
Schémas de principe de la coulisse Traficontrol en cas de choc
Porte traditionnelle sans coulisse souple,
en cas de choc
Porte exclusivité Maviflex® avec coulisse souple
brevetée Traficontrol, en cas de choc

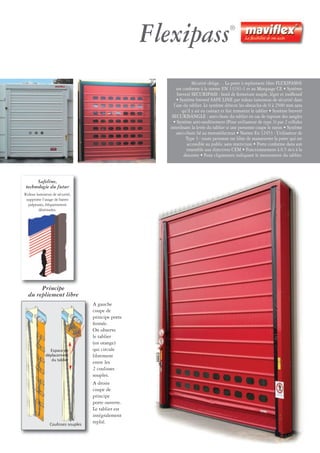

3. Sécurité oblige… La porte à repliement libre FLEXIPASS®
est conforme à la norme EN 13241-1 et au Marquage CE • Système
breveté SECURIPASS : bord de fermeture souple, léger et inoffensif
• Système breveté SAFE LINE par rideau lumineux de sécurité dans
l’axe du tablier. Le système détecte les obstacles de 0 à 2500 mm sans
qu’il y ait eu contact et fait remonter le tablier • Système breveté
SECURISANGLE : anti-chute du tablier en cas de rupture des sangles
• Système anti-soulèvement (Pour utilisateur de type 3) par 2 cellules
interdisant la levée du tablier si une personne coupe le rayon • Système
anti-chute lié au motoréducteur • Norme En 12453 : Utilisateur de
Type 3 : toute personne est libre de manœuvrer la porte qui est
accessible au public sans restriction • Porte conforme dans son
ensemble aux directives CEM • Fonctionnement à 0.5 m/s à la
descente • Feux clignotants indiquant le mouvement du tablier.
Flexipass®
A gauche
coupe de
principe porte
fermée.
On observe
le tablier
(en orange)
qui circule
librement
entre les
2 coulisses
souples.
A droite
coupe de
principe
porte ouverte.
Le tablier est
intégralement
replié.
Principe
du repliement libre
Coulisses souples
Espace de
déplacement
du tablier
Safeline,
technologie du futur
Rideau lumineux de sécurité,
supprime l’usage de barres
palpeuses, fréquemment
détériorées.

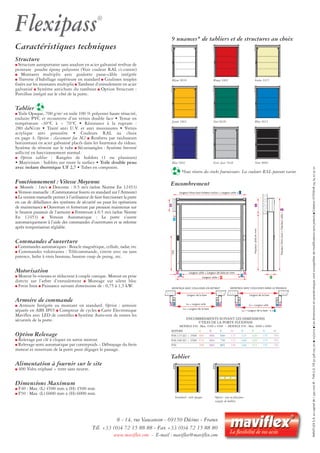

4. Structure
I Structure autoportante sans soudure en acier galvanisé revêtue de
peinture poudre époxy polyester (Voir couleur RAL ci-contre)
I Montants multiplis avec goulotte passe-câble intégrée
I Traverse d’habillage supérieure en standard I Coulisses souples
fixées sur les montants multiplis I Tambour d’enroulement en acier
galvanisé I Système antichute du tambour I Option Structure :
Portillon intégré sur le côté de la porte.
Tablier
I Toile Opaque, 700 g/m2 en toile 100 % polyester haute ténacité,
enduite PVC et recouverte d’un vernis double face • Tenue en
température -30°C à + 70°C • Résistance à la rupture :
280 daN/cm • Traité anti U.V. et anti moisissures • Vernis
acrylique anti poussière • Couleurs RAL au choix
en page 4. Option : classement feu M2 I Renforts par raidisseurs
horizontaux en acier galvanisé placés dans les fourreaux du rideau.
Système de rétreint sur le tube I Sécurisangles : Système breveté
sollicité en fonctionnement normal.
I Option tablier : Rangées de hublots (1 ou plusieurs)
• Maxivision : hublots sur toute la surface • Toile double peau
avec isolant thermique UF 2,7 • Tubes en composite.
Fonctionnement : Vitesse Moyenne
I Montée : 1m/s I Descente : 0.5 m/s (selon Norme En 12453)
I Version manuelle : (Commutateur fourni en standard sur l’Armoire)
I La version manuelle permet à l’utilisateur de faire fonctionner la porte
en cas de défaillance des systèmes de sécurité ou pour les opérations
de maintenance I Ouverture et fermeture par pression maintenue sur
le bouton poussoir de l’armoire I Fermeture à 0.5 m/s (selon Norme
En 12453) I Version Automatique : La porte s’ouvre
automatiquement à l’aide des commandes d’ouvertures et se referme
après temporisation réglable.
Commandes d’ouverture
I Commandes automatiques : Boucle magnétique, cellule, radar, etc
I Commandes volontaires : Télécommande, tirette avec ou sans
potence, boîte à trois boutons, bouton coup de poing, etc.
Motorisation
I Moteur bi-vitesses et réducteur à couple conique. Moteur en prise
directe sur l’arbre d’enroulement I Montage sur silent bloc
I Frein Inox I Puissance suivant dimensions de : 0,75 à 1,5 kW.
Armoire de commande
I Armoire Intégrée au montant en standard. Option : armoire
séparée en ABS IP65 I Compteur de cycles I Carte Electronique
Maviflex avec LED de contrôles I Système Auto-test de toutes les
sécurités de la porte.
Option Relevage
I Relevage par clé à cliquet en sortie moteur.
I Relevage semi automatique par contrepoids – Débrayage du frein
moteur et ouverture de la porte pour dégager le passage.
Alimentation à fournir sur le site
I 400 Volts triphasé + terre sans neutre.
Dimensions Maximum
I F40 : Max. (L) 4500 mm x (H) 4500 mm
I F50 : Max. (L) 6000 mm x (H) 6000 mm.
8 - 14, rue Vaucanson - 69150 Décines - France
Tél. +33 (0)4 72 15 88 88 - Fax +33 (0)4 72 15 88 80
www.maviflex.com - E-mail : maviflex@maviflex.com
Flexipass®
Caractéristiques techniques
Encombrement
MAVIFLEXS.A.aucapitalde1590000€-TVAU.E.FR50328025721I10/2012ILesdimensionsetcaractéristiquessontsusceptiblesdemodificationssanspréavisICréationVITOSHA0474223201.
9 nuances* de tabliers et de structures au choix
Blanc 9016 Rouge 3002 Ivoire 1015
Jaune 1003 Vert 6026 Bleu 5015
Bleu 5002 Gris clair 7038 Noir 9005
*Sous réserve des stocks fournisseurs. Les couleurs RAL peuvent varier.
Standard : toile opaque Option : une ou plusieurs
rangées de hublots
Largeur Hors tout moteur inclus = Largeur utile +
Largeur utile = Largeur de baie en mm
Largeur utile +
Hauteurutileenmm
HauteurHorstout=Hauteurutile+
1535
D D
E
G
H
C
B
A
B
F
E
Largeur de la baie
Lu = Largeur utile
Lu = Largeur de la baie
Lu = Largeur de la baie - 2 x E
D DEE E DD
Largeur de la baie
Lu = Largeur utile
MONTAGE AVEC COULISSES EN RETRAIT MONTAGE AVEC COULISSES DANS LE PASSAGE
E
E
Tablier
ENCOMBREMENTS SUIVANT LES DIMENSIONS
UTILES DE LA PORTE FLEXIPASS
MODELE F40 : Max. 4500 x 4500 – MODELE F50 : Max. 6000 x 6000
REPERE A B C D E F G H
F40.115 LU < 3500 480 800 660 125 115 420 155 705
F40.160 LU > 3500 570 800 750 125 160 420 155 705
F50 700 800 805 190 160 515 155 750
