Formation radon sept 2013
- 1. Radon : dépistageet solutions Vanhiep.nguyen@exp.com
- 2. RADON ♦ Gaz Radon222 Rn radioactif (inodore) présent naturellement dans notre environnement. ♦ Produit de la décroissance radioactive naturelle de l'uranium (238U) : des traces d'uranium dans la plupart des roches (granit), des sols et des eaux ♦ normalement retrouvé dans les sous-sols des maisons et des bâtiments qui ne sont pas adéquatement ventilés
- 3. RADON ♦Inodore, incolore, sans saveurs ♦Phénomènenaturel ♦Radioactif ♦Inerte, ne se combine pas avec d’autres produits chimiques
- 4. Radon : chaîneet exposition
- 5.
- 6. Dégradation du Radon ♦Un atome change d’identité ♦ Perd des neutrons ou protons ou des électrons ♦ Radiation est émise durant le processus de perte ♦ Devient du Polonium (Po) 218 et 214
- 7. Pénétration dans unemaison

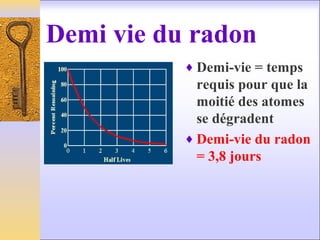

- 8. Demi vie duradon ♦ Demi-vie = temps requis pour que la moitié des atomes se dégradent ♦ Demi-vie du radon = 3,8 jours
- 9. Produits de dégradationdu radon ♦Source des dégâts des cellules pulmonaires ♦Ces produits de dégradation ont des charges statiques ♦Ils sont réactif chimiquement ♦Particules solides ♦Métaux lourds

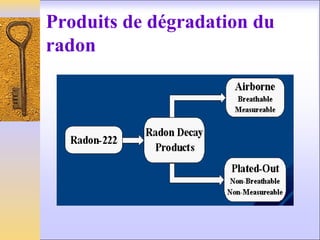

- 10. Produits de dégradationdu radon
- 11.

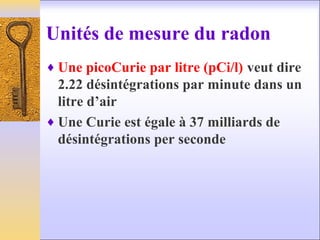

- 12. Unités de mesuredu radon ♦ Une picoCurie par litre (pCi/l) veut dire 2.22 désintégrations par minute dans un litre d’air ♦ Une Curie est égale à 37 milliards de désintégrations per seconde

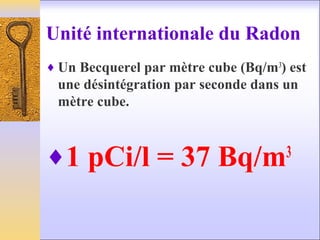

- 13. Unité internationale duRadon ♦ Un Becquerel par mètre cube (Bq/m3 ) est une désintégration par seconde dans un mètre cube. ♦1 pCi/l = 37 Bq/m3
- 14. Normes actuelles ♦ AuxÉtats-Unis depuis 1990 : ♦ 4 pCi/l (ou 148 Bq/m3 ) ♦ Au Canada : ♦ Avant 2007 : 800 Bq/m3 (21 pCi/l) ♦ Après 2007 : 200 Bq/m3 (5,4 pCi/l)
- 15. Radon dans l’airintérieur

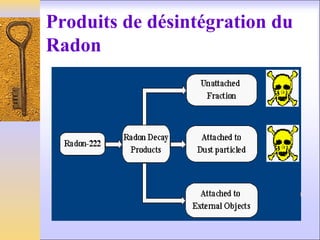

- 16. Produits de désintégrationdu Radon
- 17. Effets sur lasanté du radon et de ses produits de désintégration ♦Les particules ALPHA des produits de désintégration du Radon causent des dommages aux tissus pulmonaires ♦Le cancer du poumon est la maladie principale du radon

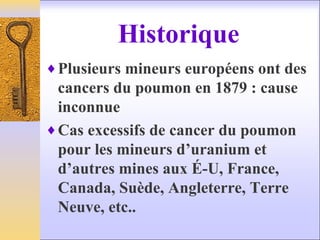

- 18. Historique ♦Plusieurs mineurs européensont des cancers du poumon en 1879 : cause inconnue ♦Cas excessifs de cancer du poumon pour les mineurs d’uranium et d’autres mines aux É-U, France, Canada, Suède, Angleterre, Terre Neuve, etc..
- 19. Mécanisme du cancer ♦Radon et les filles du Radon inspirés ♦ Radon, un gaz, est expiré ♦ Filles du Radon restent sur les tissus ♦ Po-218 et Po 214 émettent des particules ALPHA ♦ Particules ALPHA frappent les cellules du poumon, causant des dégâts physiques et chimiques à l’ADN

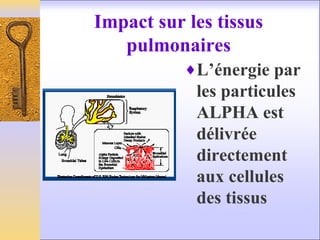

- 20. Impact sur lestissus pulmonaires ♦L’énergie par les particules ALPHA est délivrée directement aux cellules des tissus
- 21. Relation linéaire :cause à effet ♦ Relation de cause à effet linéaire entre exposition et risques excessifs de cancer du poumon ♦ Pas de seuil sécuritaire

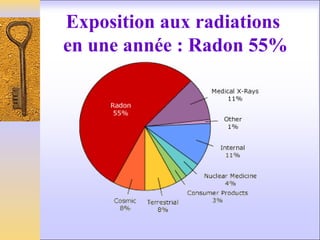

- 22. Exposition aux radiations enune année : Radon 55%
- 23. RADON : effetssur la santé à long terme – Cancer du poumon (10 ans et plus d’exposition) – Estimé des États Unis 21 000 morts de cancer par an – 2è cause de décès de cancer du poumon
- 24. Comparaison avec lesautres cancérigènes chimiques ♦ Produits chimiques cancérigènes (Benzène, Amiante) réglementés pour avoir 1 cancer par an par 1 million de travailleurs ♦ Radon non réglementé ♦ Seuil de 4 pCi/l causera 28 cancers par an par 1 million de personnes exposées

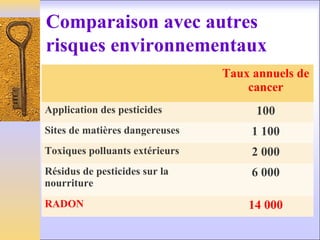

- 25. Comparaison avec autres risquesenvironnementaux Taux annuels de cancer Application des pesticides 100 Sites de matières dangereuses 1 100 Toxiques polluants extérieurs 2 000 Résidus de pesticides sur la nourriture 6 000 RADON 14 000

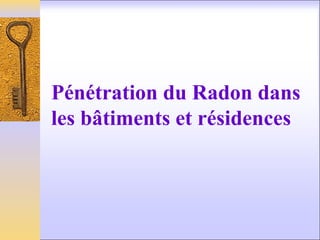

- 26. Pénétration du Radondans les bâtiments et résidences

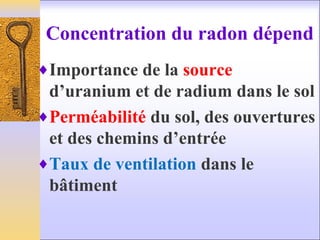

- 27. Concentration du radondépend ♦Importance de la source d’uranium et de radium dans le sol ♦Perméabilité du sol, des ouvertures et des chemins d’entrée ♦Taux de ventilation dans le bâtiment

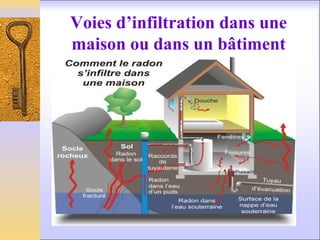

- 28. Voies d’infiltration dansune maison ou dans un bâtiment

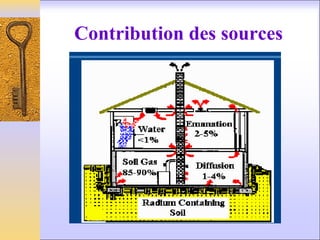

- 29.
- 30.
- 31. Diffusion à traversles matériaux ♦Causée par les différences de concentrations entre le sol et l’intérieur ♦Contribution mineure
- 32. Émanation des matériauxde construction ♦ Roches et autres matériaux peuvent contenir de l’uranium et du radium ♦ Radon peut être émis dans la salle ♦ Dépend du taux de radium dans les matériaux
- 33. Radon aux ÉtatsUnis

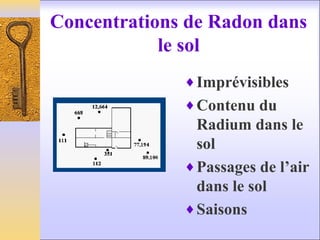

- 34. Concentrations de Radondans le sol ♦Imprévisibles ♦Contenu du Radium dans le sol ♦Passages de l’air dans le sol ♦Saisons

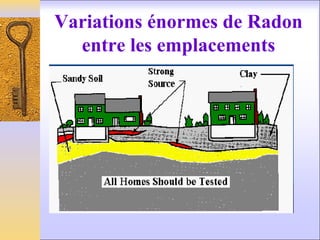

- 35. Variations énormes deRadon entre les emplacements

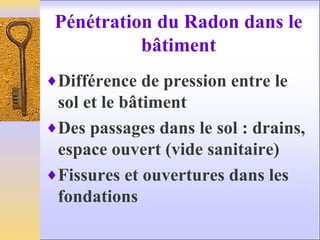

- 36. Pénétration du Radondans le bâtiment ♦Différence de pression entre le sol et le bâtiment ♦Des passages dans le sol : drains, espace ouvert (vide sanitaire) ♦Fissures et ouvertures dans les fondations

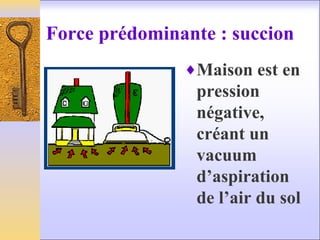

- 37. Force prédominante :succion ♦Maison est en pression négative, créant un vacuum d’aspiration de l’air du sol

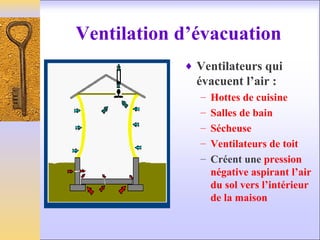

- 38. Ventilation d’évacuation ♦ Ventilateursqui évacuent l’air : – Hottes de cuisine – Salles de bain – Sécheuse – Ventilateurs de toit – Créent une pression négative aspirant l’air du sol vers l’intérieur de la maison

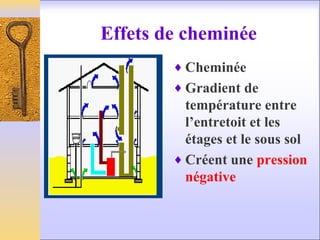

- 39. Effets de cheminée ♦Cheminée ♦ Gradient de température entre l’entretoit et les étages et le sous sol ♦ Créent une pression négative

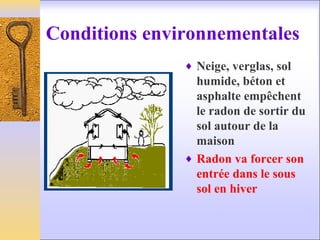

- 40. Conditions environnementales ♦ Neige,verglas, sol humide, béton et asphalte empêchent le radon de sortir du sol autour de la maison ♦ Radon va forcer son entrée dans le sous sol en hiver

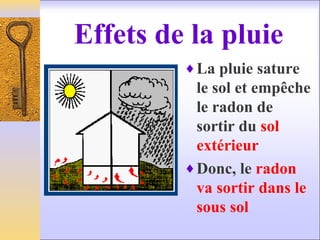

- 41. Effets de lapluie ♦La pluie sature le sol et empêche le radon de sortir du sol extérieur ♦Donc, le radon va sortir dans le sous sol

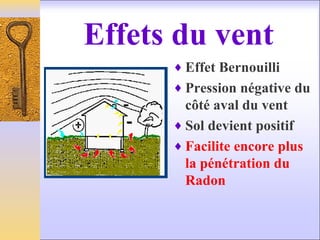

- 42. Effets du vent ♦Effet Bernouilli ♦ Pression négative du côté aval du vent ♦ Sol devient positif ♦ Facilite encore plus la pénétration du Radon

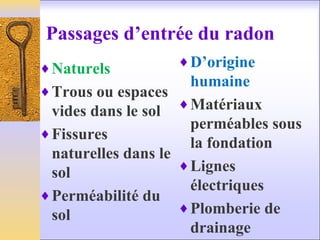

- 43. Passages d’entrée duradon ♦Naturels ♦Trous ou espaces vides dans le sol ♦Fissures naturelles dans le sol ♦Perméabilité du sol ♦D’origine humaine ♦Matériaux perméables sous la fondation ♦Lignes électriques ♦Plomberie de drainage

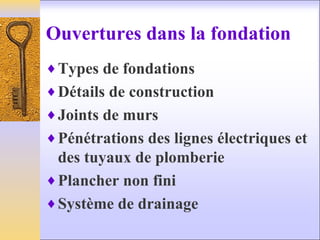

- 44. Ouvertures dans lafondation ♦Types de fondations ♦Détails de construction ♦Joints de murs ♦Pénétrations des lignes électriques et des tuyaux de plomberie ♦Plancher non fini ♦Système de drainage
- 45. Radon est plusélevé au sous sol ♦Taux du radon est souvent plus élevé au sous sol qu’au rez- de-chaussée

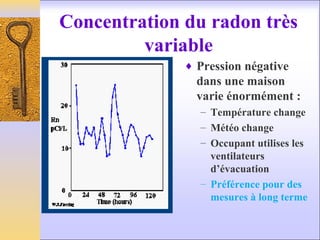

- 46. Concentration du radontrès variable ♦ Pression négative dans une maison varie énormément : – Température change – Météo change – Occupant utilises les ventilateurs d’évacuation – Préférence pour des mesures à long terme

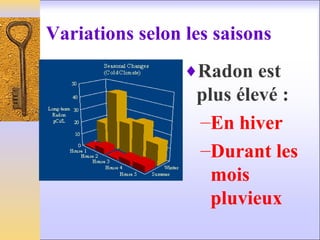

- 47. Variations selon lessaisons ♦Radon est plus élevé : –En hiver –Durant les mois pluvieux
- 48.

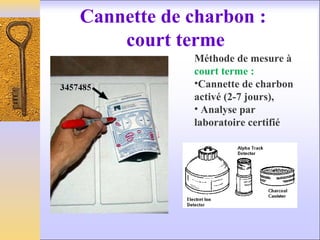

- 49. Cannette de charbon: court terme Méthode de mesure à court terme : •Cannette de charbon activé (2-7 jours), • Analyse par laboratoire certifié
- 50. Dosimètre Alpha pourle long terme – Méthode de mesure à long terme : • Dosimètre Alpha (90 -120 jours), • Analyse par laboratoire certifié
- 51. Où et quandles installer ? ♦ Sous sol ou niveaux les plus bas ♦ Endroits habités (4 heures + par jour) ♦ Pas trop près des courants d’air (murs extérieurs, diffuseurs, etc.) ♦ Zone respiratoire ♦ Min. 2-3 jours ♦ Préférence : mesure à long terme (90 jours et plus) durant la saison hivernale

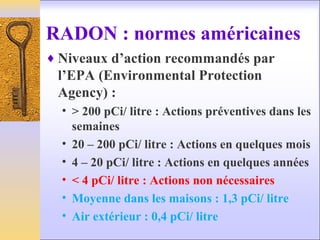

- 52. RADON : normesaméricaines ♦ Niveaux d’action recommandés par l’EPA (Environmental Protection Agency) : • > 200 pCi/ litre : Actions préventives dans les semaines • 20 – 200 pCi/ litre : Actions en quelques mois • 4 – 20 pCi/ litre : Actions en quelques années • < 4 pCi/ litre : Actions non nécessaires • Moyenne dans les maisons : 1,3 pCi/ litre • Air extérieur : 0,4 pCi/ litre
- 53. Selon EPA ♦6% desmaisons américaines ont un taux élevé de radon (plus que 4 pCi/l) ♦1 maison sur 15 !

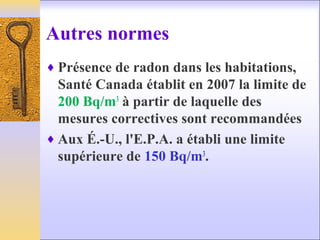

- 54. Autres normes ♦ Présencede radon dans les habitations, Santé Canada établit en 2007 la limite de 200 Bq/m3 à partir de laquelle des mesures correctives sont recommandées ♦ Aux É.-U., l'E.P.A. a établi une limite supérieure de 150 Bq/m3 .

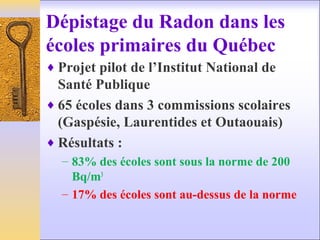

- 55. Dépistage du Radondans les écoles primaires du Québec ♦ Projet pilot de l’Institut National de Santé Publique ♦ 65 écoles dans 3 commissions scolaires (Gaspésie, Laurentides et Outaouais) ♦ Résultats : – 83% des écoles sont sous la norme de 200 Bq/m3 – 17% des écoles sont au-dessus de la norme

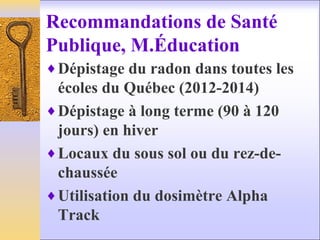

- 56. Recommandations de Santé Publique,M.Éducation ♦Dépistage du radon dans toutes les écoles du Québec (2012-2014) ♦Dépistage à long terme (90 à 120 jours) en hiver ♦Locaux du sous sol ou du rez-de- chaussée ♦Utilisation du dosimètre Alpha Track
- 57. CONCENTRATION DE RADON (X) RECOMMANDATION X ≤200 Bq/m3 Aucune action requise 200 < X ≤ 225 Bq/m3 Remesure à long terme (huit (8) à douze (12) mois) 225 < X ≤ 600 Bq/m3 Mesures d’atténuation requises dans un délai de deux (2) ans X > 600 Bq/m3 Mesures d’atténuation requises dans un délai d’un (1) an Recommandations de Santé Canada
- 58.

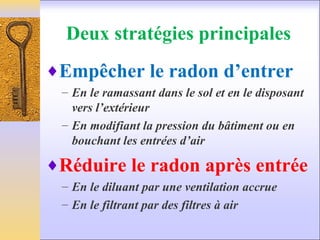

- 59. Deux stratégies principales ♦Empêcherle radon d’entrer – En le ramassant dans le sol et en le disposant vers l’extérieur – En modifiant la pression du bâtiment ou en bouchant les entrées d’air ♦Réduire le radon après entrée – En le diluant par une ventilation accrue – En le filtrant par des filtres à air

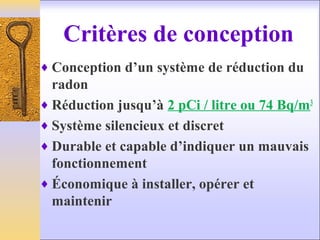

- 60. Critères de conception ♦Conception d’un système de réduction du radon ♦ Réduction jusqu’à 2 pCi / litre ou 74 Bq/m3 ♦ Système silencieux et discret ♦ Durable et capable d’indiquer un mauvais fonctionnement ♦ Économique à installer, opérer et maintenir

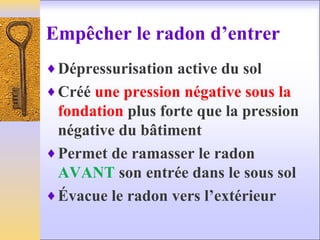

- 61. Empêcher le radond’entrer ♦Dépressurisation active du sol ♦Créé une pression négative sous la fondation plus forte que la pression négative du bâtiment ♦Permet de ramasser le radon AVANT son entrée dans le sous sol ♦Évacue le radon vers l’extérieur
- 62. Dépressurisation sous ladalle ♦ Succion créée par un ventilateur d’extraction sous la dalle de béton ♦ Évacuation du radon par un ventilateur au toit

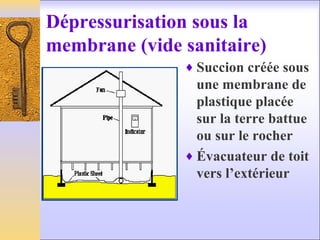

- 63. Dépressurisation sous la membrane(vide sanitaire) ♦ Succion créée sous une membrane de plastique placée sur la terre battue ou sur le rocher ♦ Évacuateur de toit vers l’extérieur
- 64. Dépressurisation du sump ♦Succiondans le sump ♦Évacuation par un ventilateur vers le toit extérieur

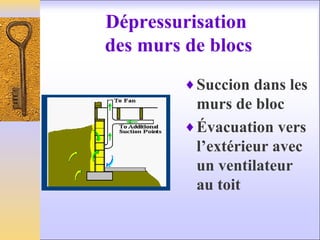

- 65. Dépressurisation des murs deblocs ♦Succion dans les murs de bloc ♦Évacuation vers l’extérieur avec un ventilateur au toit

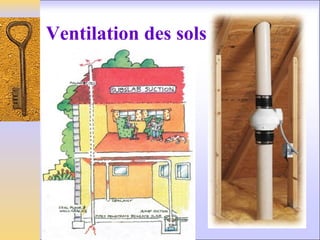

- 67.

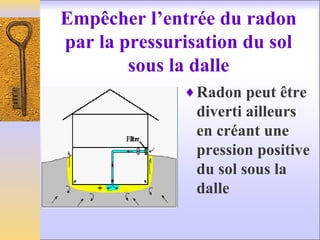

- 68. Empêcher l’entrée duradon par la pressurisation du sol sous la dalle ♦Radon peut être diverti ailleurs en créant une pression positive du sol sous la dalle

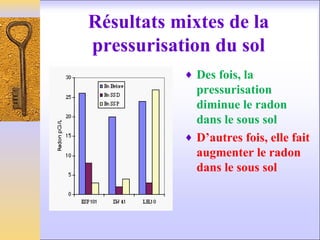

- 69. Résultats mixtes dela pressurisation du sol ♦ Des fois, la pressurisation diminue le radon dans le sous sol ♦ D’autres fois, elle fait augmenter le radon dans le sous sol

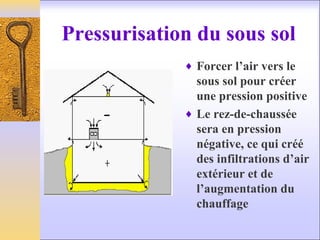

- 70. Pressurisation du soussol ♦ Forcer l’air vers le sous sol pour créer une pression positive ♦ Le rez-de-chaussée sera en pression négative, ce qui créé des infiltrations d’air extérieur et de l’augmentation du chauffage
- 71. Pressurisation du soussol ♦Résultats AVANT et APRÈS

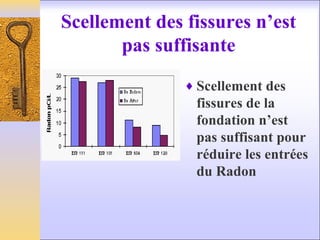

- 72. Scellement des fissuresn’est pas suffisante ♦ Scellement des fissures de la fondation n’est pas suffisant pour réduire les entrées du Radon

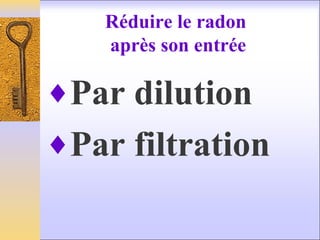

- 73. Réduire le radon aprèsson entrée ♦Par dilution ♦Par filtration
- 74. Dilution ♦Augmenter le débit d’airneuf dans le sous sol pour diluer le radon ♦Rendre le sous sol moins négatif

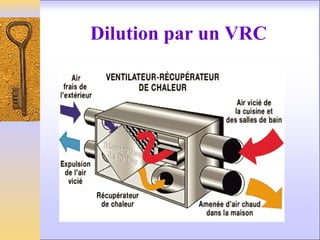

- 75.
- 76. Filtration du radonpar du charbon activé (adsorption)

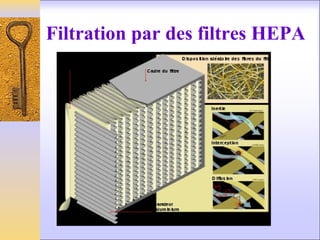

- 77. Filtration par desfiltres HEPA
- 78.
- 79. RADON : RÉSUMÉ ♦Solutions correctives par priorité : –À la source –Dépressurisation –Pressurisation positive du sous-sol –Ventilation de dilution et filtration
