whole arduino project on gaz detector system

1. Butane Gas
Detector using MQ5
sensor
Système Embarqué
Présenté par :
1. NGANGO YVES
2. BENDA FOFOU
3. TEGUE TAGNE
4. KOUNG A.
5. TCHOUBOU MAURELLE
Supervisé par :
M.SAIDOU HAMAN

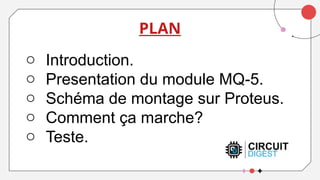

2. PLAN
o Introduction.
o Presentation du module MQ-5.
o Schéma de montage sur Proteus.
o Comment ça marche?
o Teste.

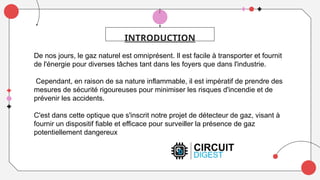

3. INTRODUCTION
De nos jours, le gaz naturel est omniprésent. Il est facile à transporter et fournit
de l'énergie pour diverses tâches tant dans les foyers que dans l'industrie.
Cependant, en raison de sa nature inflammable, il est impératif de prendre des
mesures de sécurité rigoureuses pour minimiser les risques d'incendie et de
prévenir les accidents.
C'est dans cette optique que s'inscrit notre projet de détecteur de gaz, visant à
fournir un dispositif fiable et efficace pour surveiller la présence de gaz
potentiellement dangereux

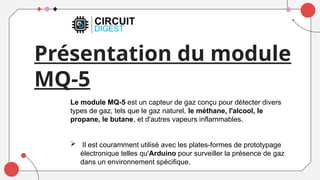

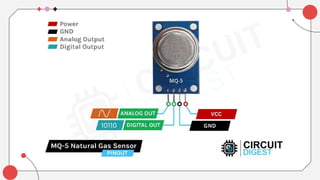

4. Présentation du module
MQ-5
Le module MQ-5 est un capteur de gaz conçu pour détecter divers
types de gaz, tels que le gaz naturel, le méthane, l'alcool, le
propane, le butane, et d'autres vapeurs inflammables.
 Il est couramment utilisé avec les plates-formes de prototypage
électronique telles qu'Arduino pour surveiller la présence de gaz
dans un environnement spécifique.

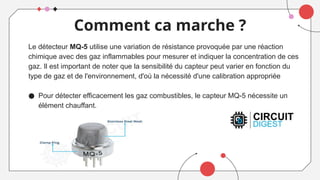

6. Comment ca marche ?
Le détecteur MQ-5 utilise une variation de résistance provoquée par une réaction
chimique avec des gaz inflammables pour mesurer et indiquer la concentration de ces
gaz. Il est important de noter que la sensibilité du capteur peut varier en fonction du
type de gaz et de l'environnement, d'où la nécessité d'une calibration appropriée
● Pour détecter efficacement les gaz combustibles, le capteur MQ-5 nécessite un
élément chauffant.

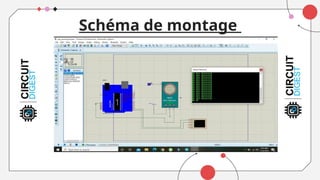

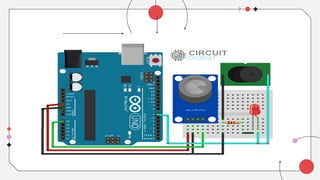

7. Schéma de montage

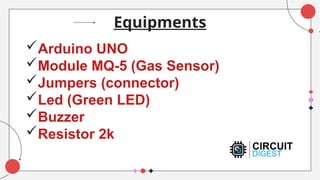

8. Equipments
Arduino UNO
Module MQ-5 (Gas Sensor)
Jumpers (connector)
Led (Green LED)
Buzzer
Resistor 2k

10. Teste

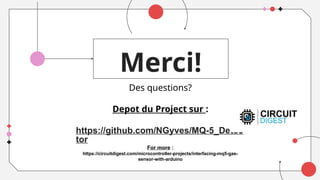

11. Merci!
Des questions?
Depot du Project sur :
https://github.com/NGyves/MQ-5_Detec
tor
For more :
https://circuitdigest.com/microcontroller-projects/interfacing-mq5-gas-
sensor-with-arduino
