1. Hachim IDRISSI YASSINE
contact@proflibre.com
Le : 05 juillet 2020
Hibernate : déclarer une
entité XML
Série : HIBERNATE > L’essentiel
www.proflibre.com

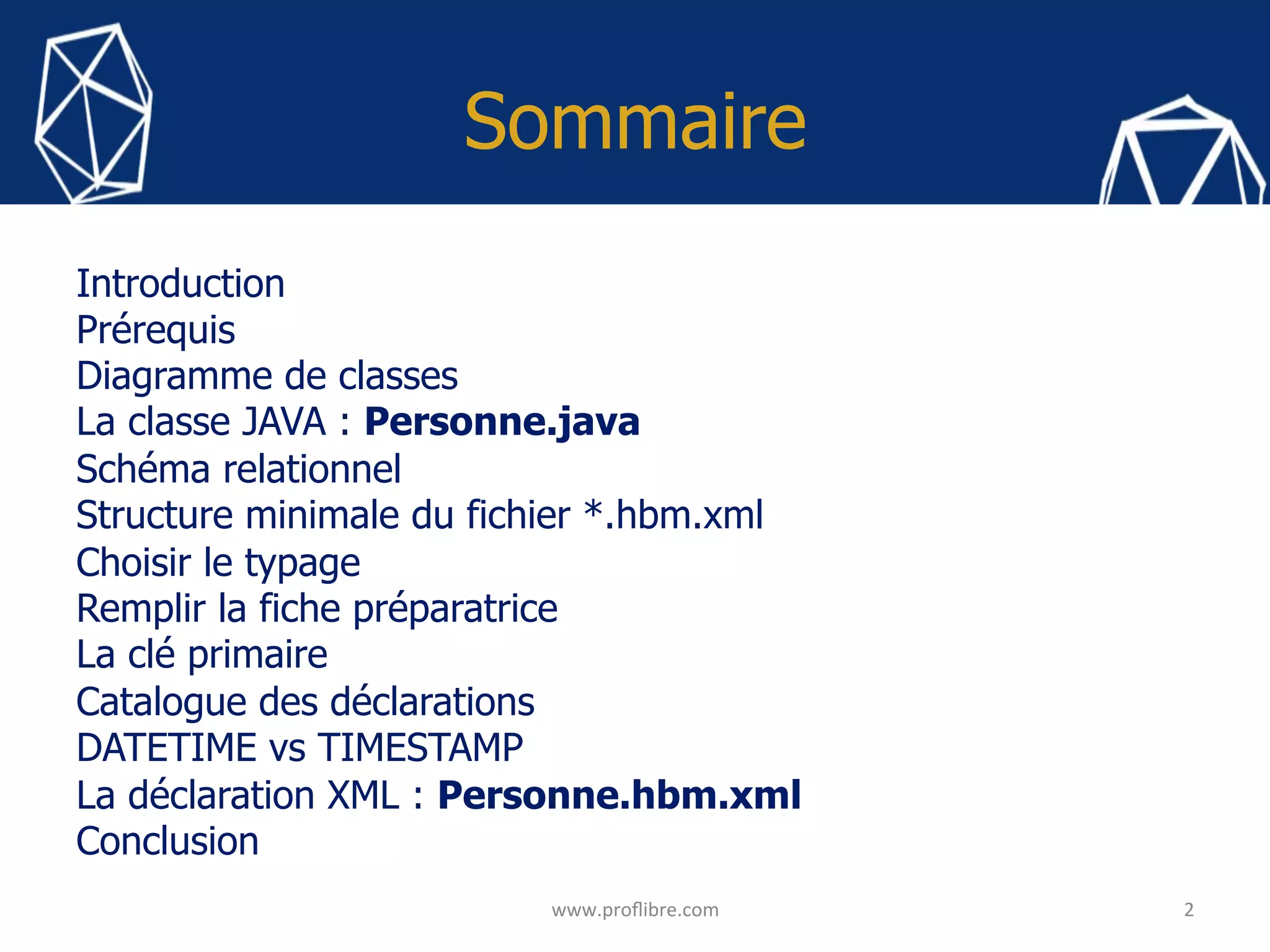

2. Sommaire
Introduction
Prérequis
Diagramme de classes
La classe JAVA : Personne.java
Schéma relationnel
Structure minimale du fichier *.hbm.xml
Choisir le typage
Remplir la fiche préparatrice
La clé primaire
Catalogue des déclarations
DATETIME vs TIMESTAMP
La déclaration XML : Personne.hbm.xml
Conclusion
2 www.proflibre.com

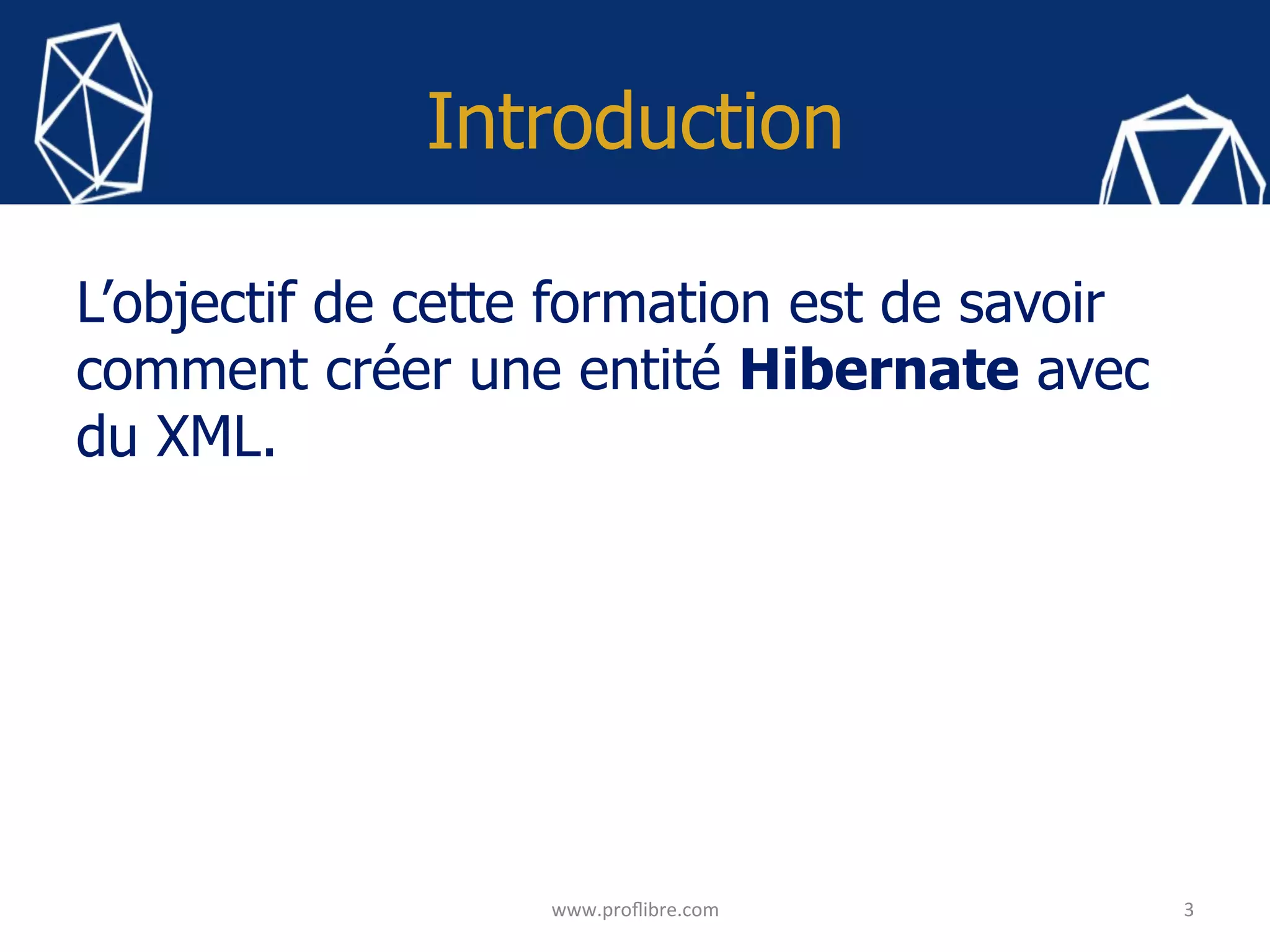

3. Introduction
L’objectif de cette formation est de savoir
comment créer une entité Hibernate avec
du XML.
3 www.proflibre.com

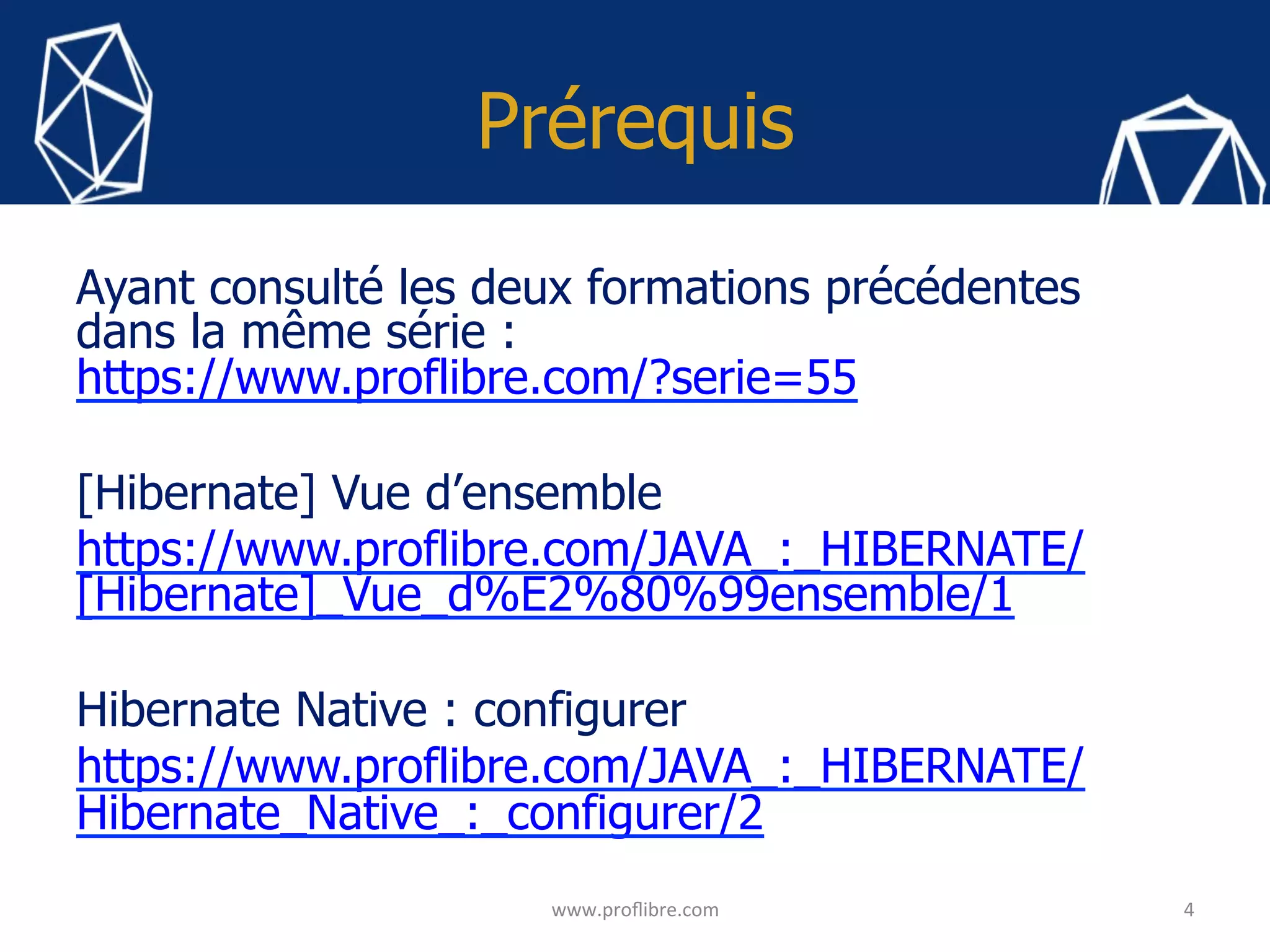

4. Prérequis
Ayant consulté les deux formations précédentes
dans la même série :
https://www.proflibre.com/?serie=55
[Hibernate] Vue d’ensemble
https://www.proflibre.com/JAVA_:_HIBERNATE/
[Hibernate]_Vue_d%E2%80%99ensemble/1
Hibernate Native : configurer
https://www.proflibre.com/JAVA_:_HIBERNATE/
Hibernate_Native_:_configurer/2
4 www.proflibre.com

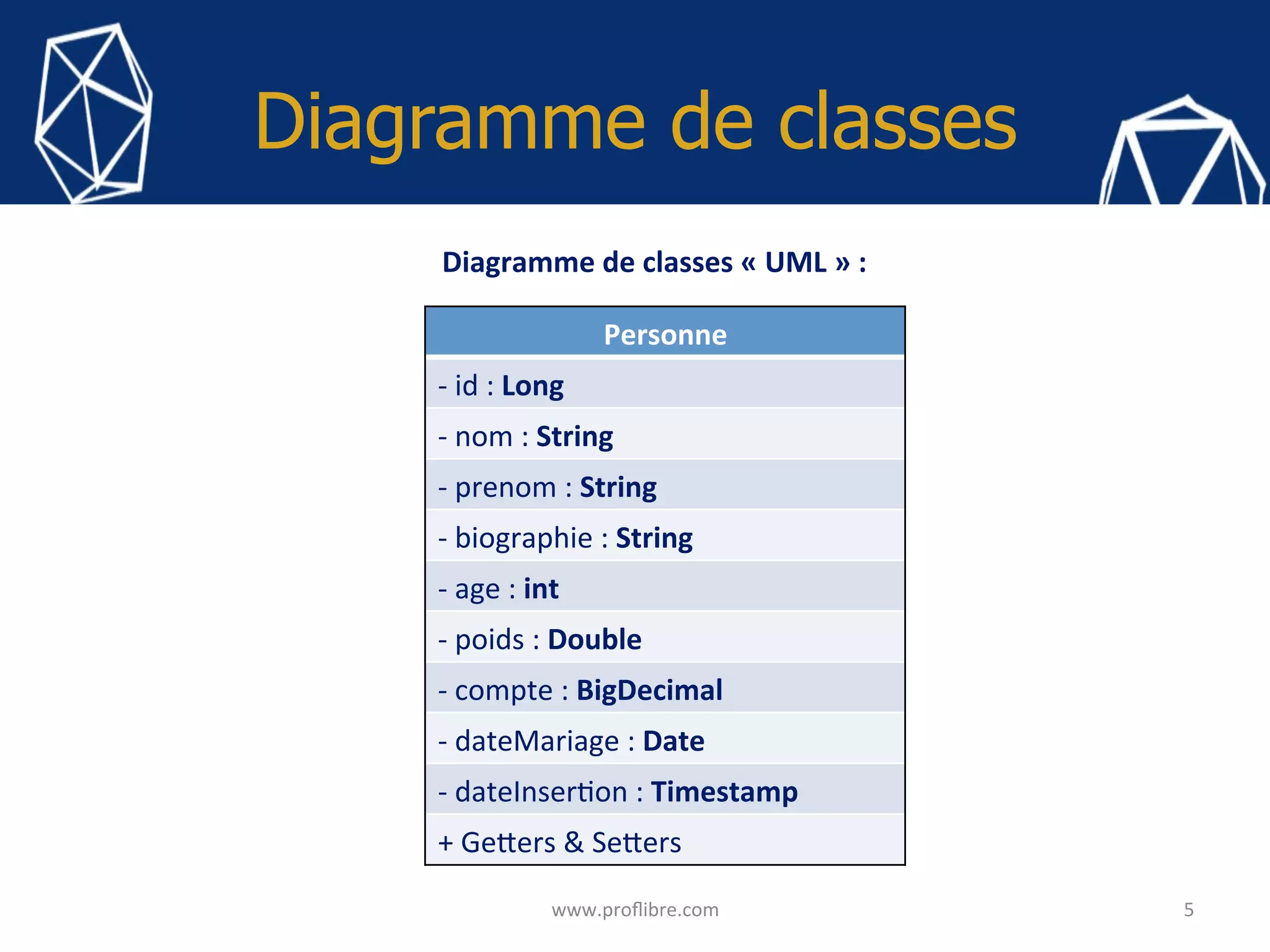

5. Diagramme de classes
5 www.proflibre.com
Personne
- id : Long
- nom : String
- prenom : String
- biographie : String
- age : int
- poids : Double
- compte : BigDecimal
- dateMariage : Date
- dateInser<on : Timestamp
+ Ge?ers & Se?ers
Diagramme de classes « UML » :

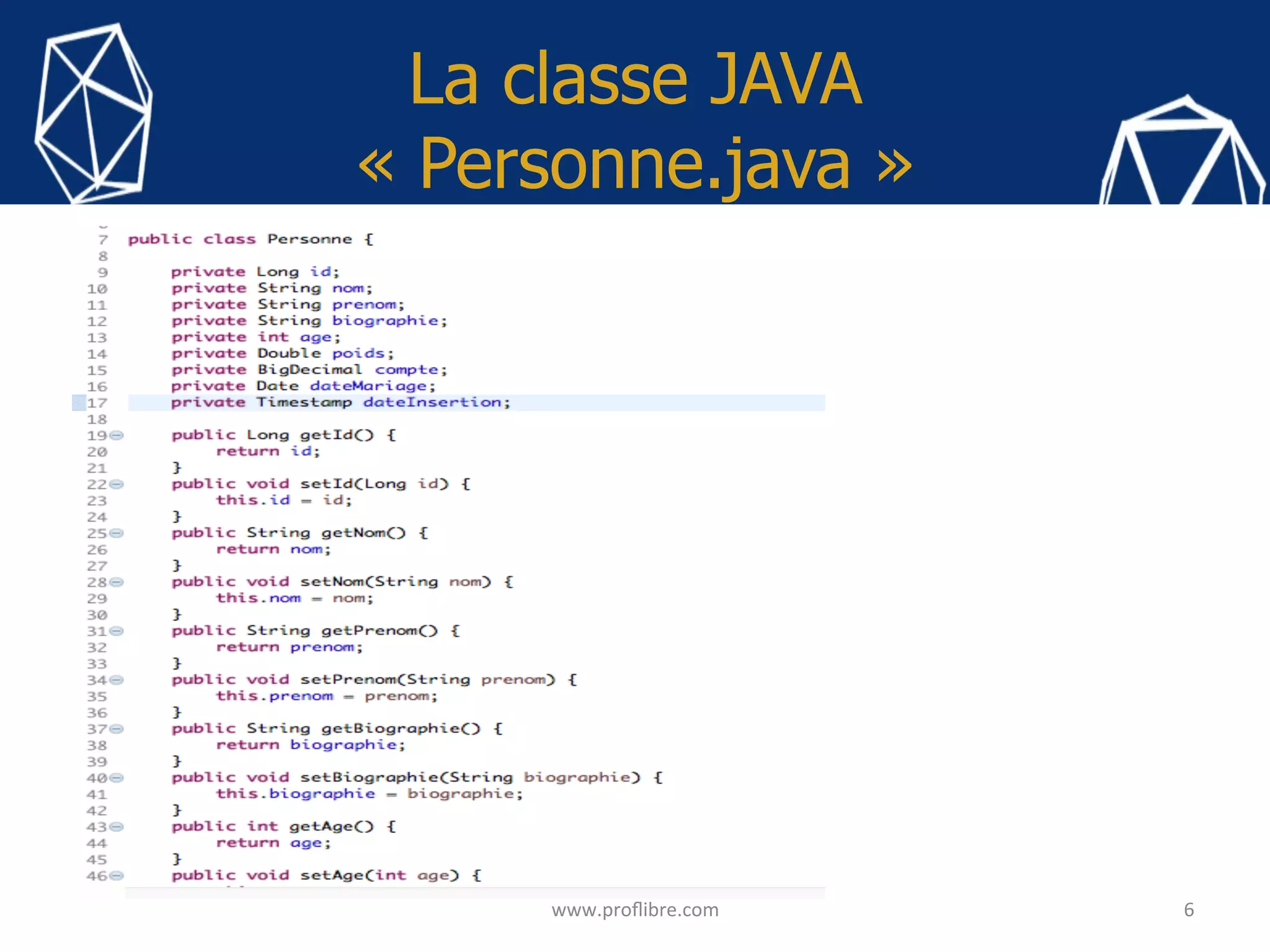

6. La classe JAVA
« Personne.java »
6 www.proflibre.com

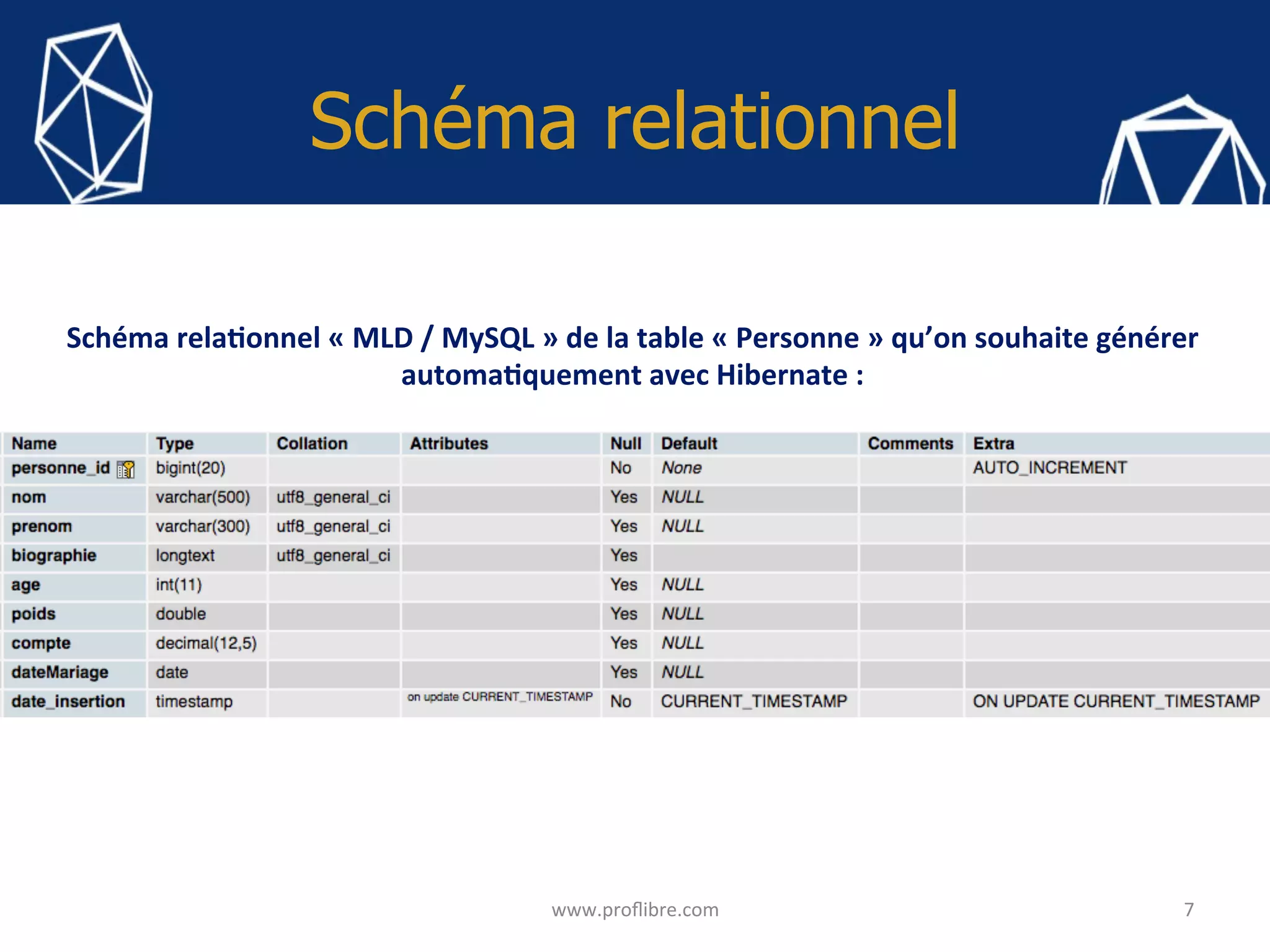

7. Schéma relationnel
7 www.proflibre.com
Schéma rela?onnel « MLD / MySQL » de la table « Personne » qu’on souhaite générer
automa?quement avec Hibernate :

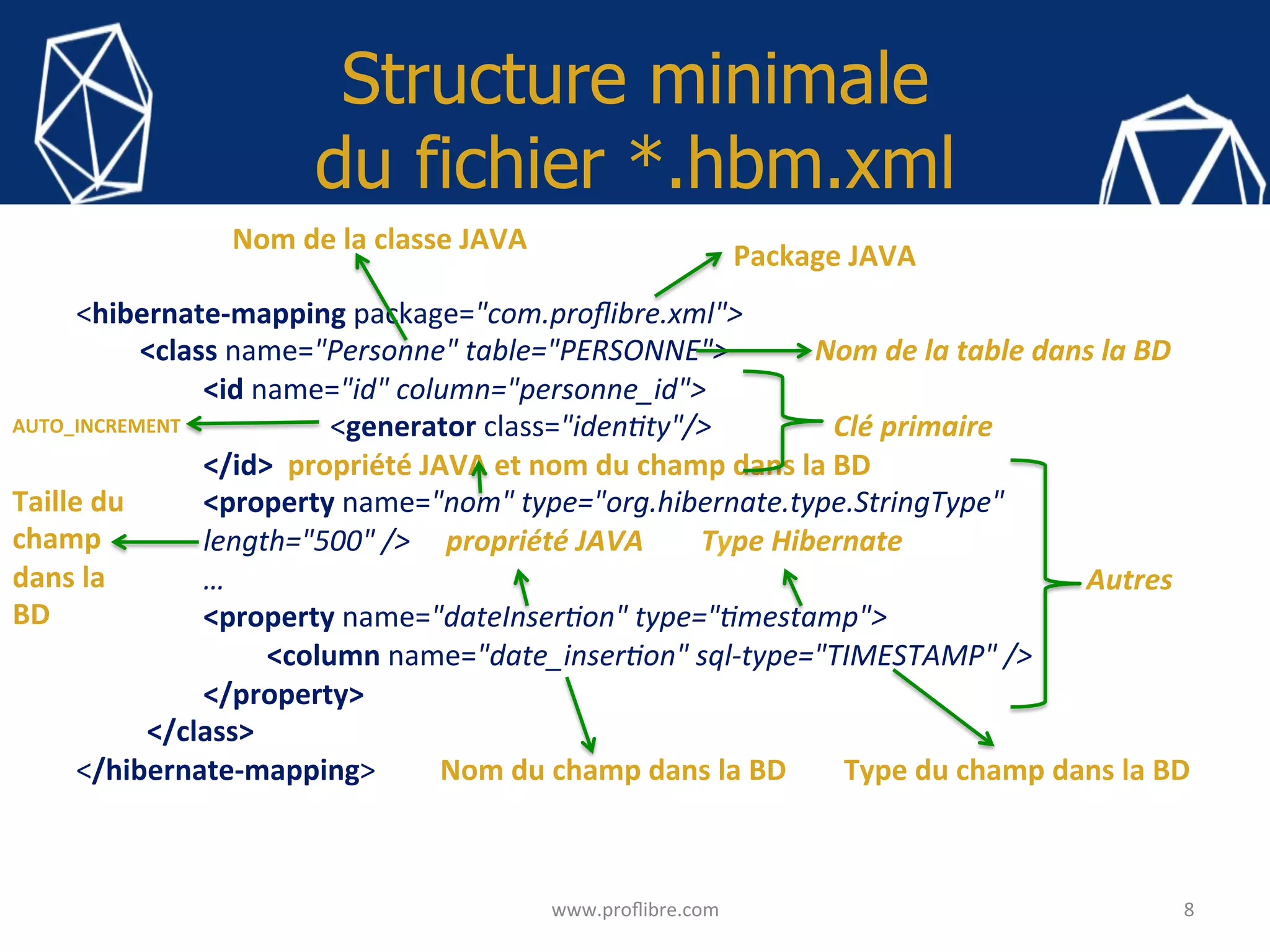

8. Structure minimale
du fichier *.hbm.xml
8 www.proflibre.com
<hibernate-mapping package="com.proflibre.xml">
<class name="Personne" table="PERSONNE"> Nom de la table dans la BD
<id name="id" column="personne_id">
<generator class="iden>ty"/> Clé primaire
</id> propriété JAVA et nom du champ dans la BD
<property name="nom" type="org.hibernate.type.StringType"
length="500" /> propriété JAVA Type Hibernate
… Autres
<property name="dateInser>on" type=">mestamp">
<column name="date_inser>on" sql-type="TIMESTAMP" />
</property>
</class>
</hibernate-mapping> Nom du champ dans la BD Type du champ dans la BD
Package JAVA
Nom de la classe JAVA
AUTO_INCREMENT
Taille du
champ
dans la
BD

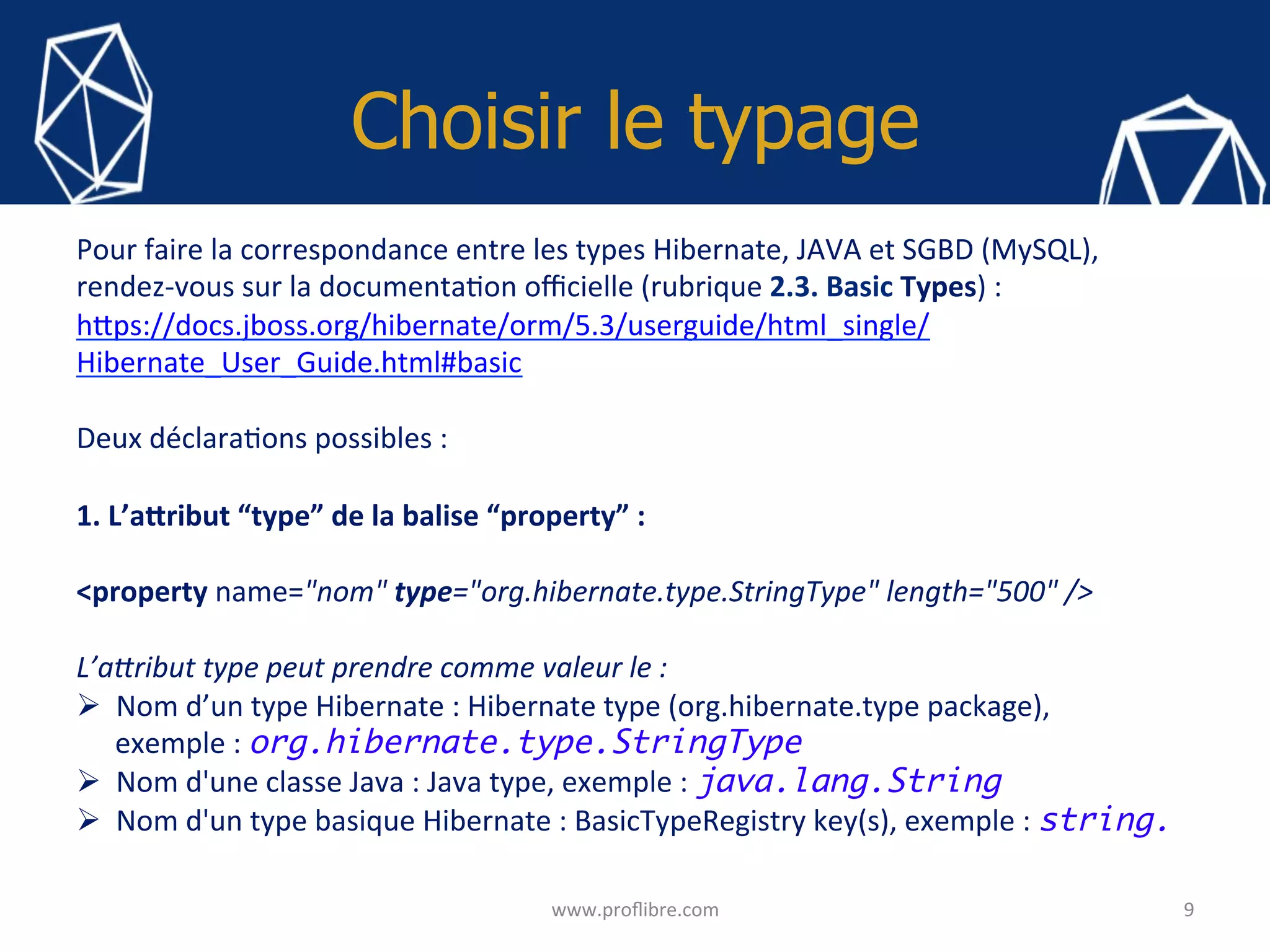

9. Choisir le typage
9 www.proflibre.com
Pour faire la correspondance entre les types Hibernate, JAVA et SGBD (MySQL),
rendez-vous sur la documenta<on officielle (rubrique 2.3. Basic Types) :
h?ps://docs.jboss.org/hibernate/orm/5.3/userguide/html_single/
Hibernate_User_Guide.html#basic
Deux déclara<ons possibles :
1. L’aYribut “type” de la balise “property” :
<property name="nom" type="org.hibernate.type.StringType" length="500" />
L’aNribut type peut prendre comme valeur le :
Ø Nom d’un type Hibernate : Hibernate type (org.hibernate.type package),
exemple : org.hibernate.type.StringType
Ø Nom d'une classe Java : Java type, exemple : java.lang.String
Ø Nom d'un type basique Hibernate : BasicTypeRegistry key(s), exemple : string.

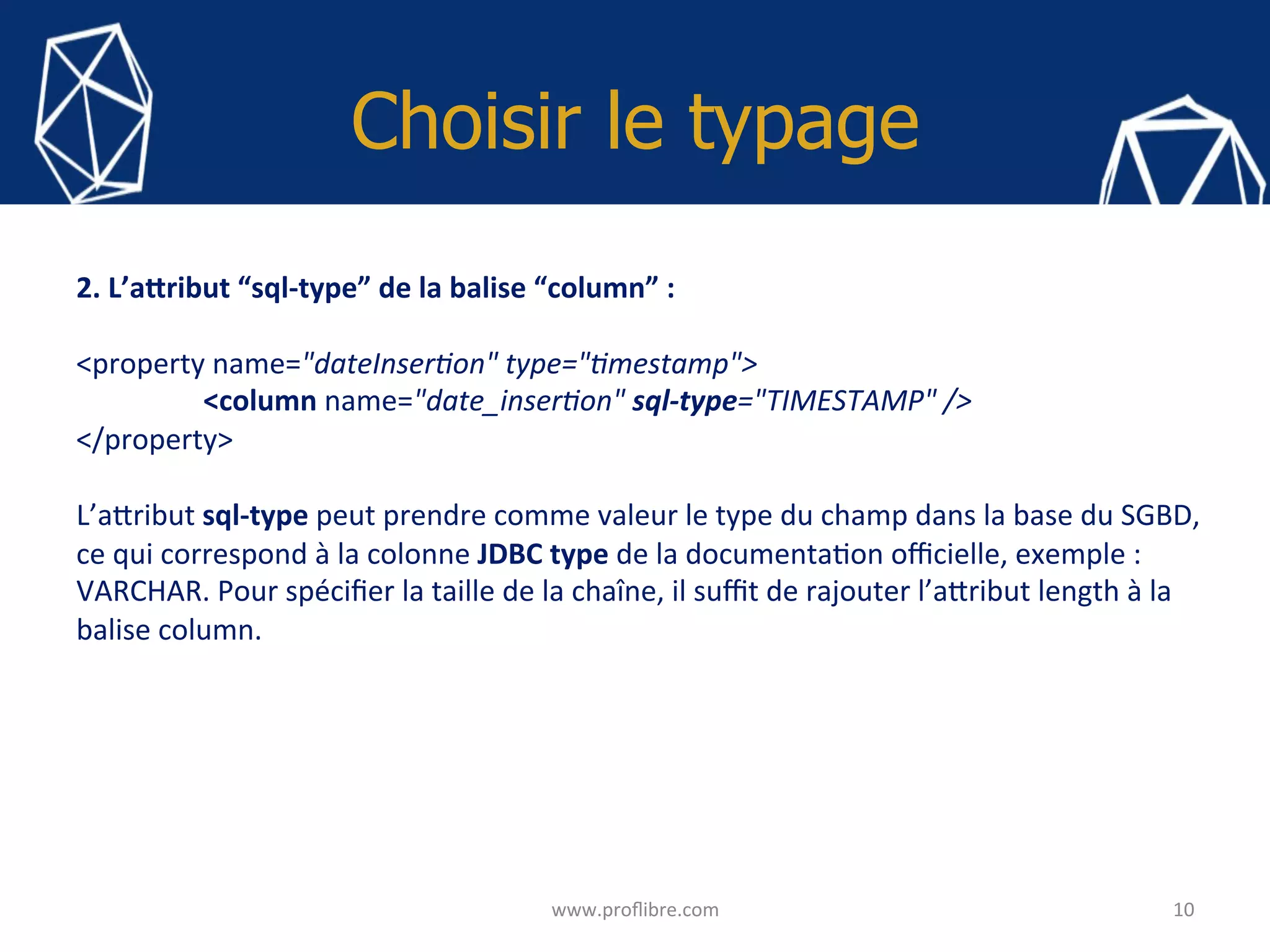

10. Choisir le typage
10 www.proflibre.com
2. L’aYribut “sql-type” de la balise “column” :
<property name="dateInser>on" type=">mestamp">
<column name="date_inser>on" sql-type="TIMESTAMP" />
</property>
L’a?ribut sql-type peut prendre comme valeur le type du champ dans la base du SGBD,
ce qui correspond à la colonne JDBC type de la documenta<on officielle, exemple :
VARCHAR. Pour spécifier la taille de la chaîne, il suffit de rajouter l’a?ribut length à la
balise column.

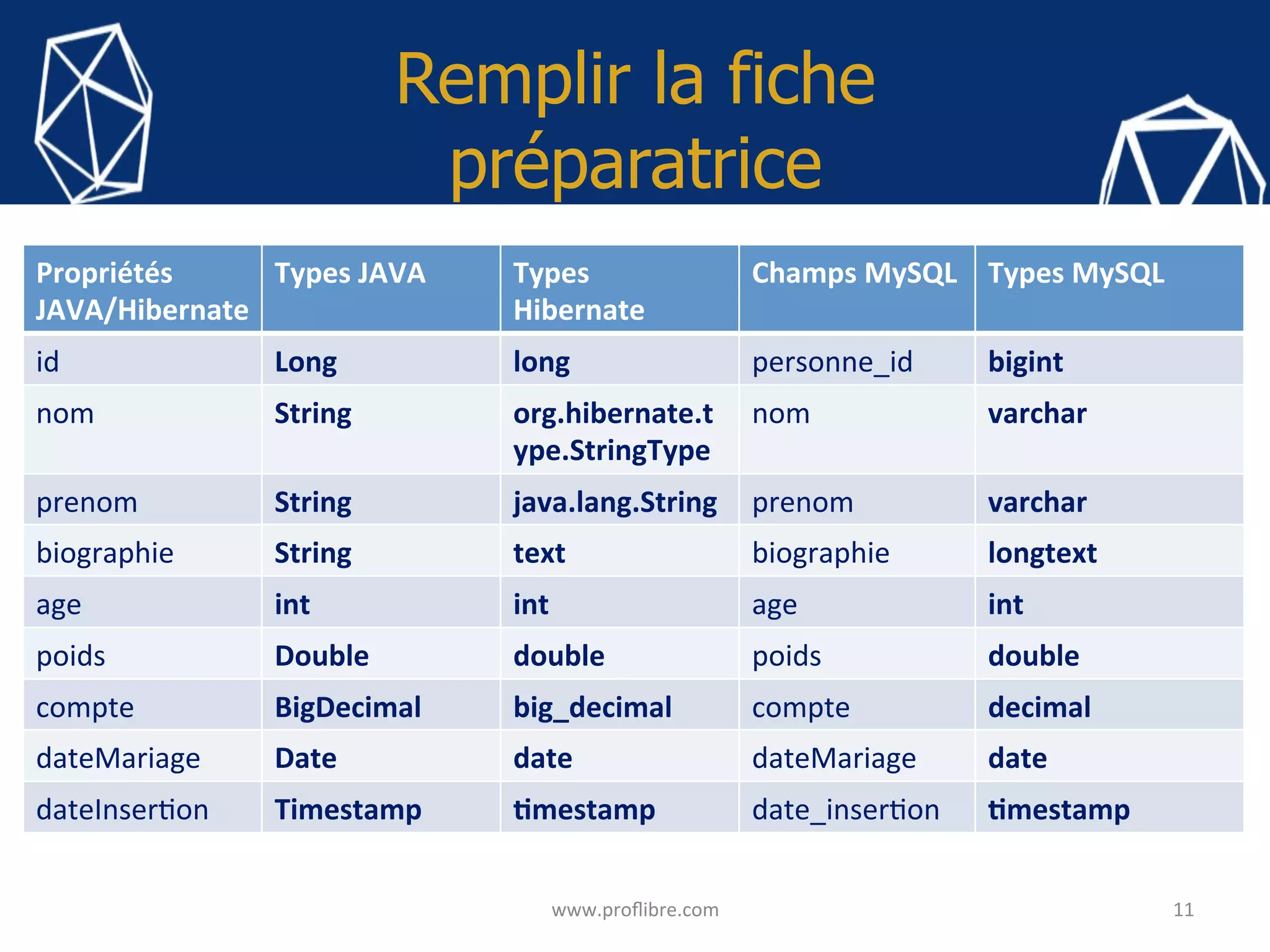

11. Remplir la fiche
préparatrice
11 www.proflibre.com
Propriétés
JAVA/Hibernate
Types JAVA Types
Hibernate
Champs MySQL Types MySQL
id Long long personne_id bigint
nom String org.hibernate.t
ype.StringType
nom varchar
prenom String java.lang.String prenom varchar
biographie String text biographie longtext
age int int age int
poids Double double poids double
compte BigDecimal big_decimal compte decimal
dateMariage Date date dateMariage date
dateInser<on Timestamp ?mestamp date_inser<on ?mestamp

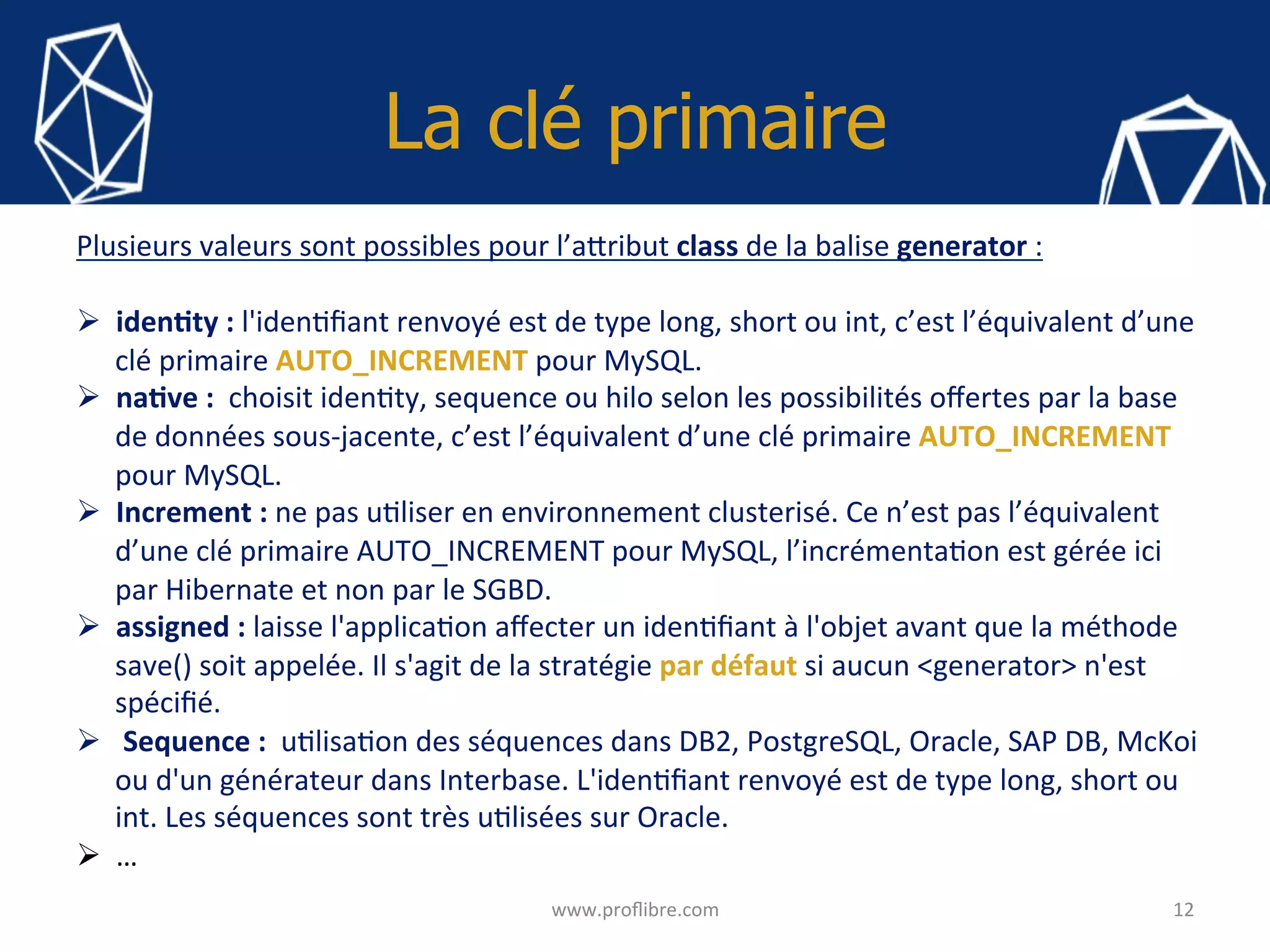

12. La clé primaire
12 www.proflibre.com
Plusieurs valeurs sont possibles pour l’a?ribut class de la balise generator :
Ø iden?ty : l'iden<fiant renvoyé est de type long, short ou int, c’est l’équivalent d’une
clé primaire AUTO_INCREMENT pour MySQL.
Ø na?ve : choisit iden<ty, sequence ou hilo selon les possibilités offertes par la base
de données sous-jacente, c’est l’équivalent d’une clé primaire AUTO_INCREMENT
pour MySQL.
Ø Increment : ne pas u<liser en environnement clusterisé. Ce n’est pas l’équivalent
d’une clé primaire AUTO_INCREMENT pour MySQL, l’incrémenta<on est gérée ici
par Hibernate et non par le SGBD.
Ø assigned : laisse l'applica<on affecter un iden<fiant à l'objet avant que la méthode
save() soit appelée. Il s'agit de la stratégie par défaut si aucun <generator> n'est
spécifié.
Ø Sequence : u<lisa<on des séquences dans DB2, PostgreSQL, Oracle, SAP DB, McKoi
ou d'un générateur dans Interbase. L'iden<fiant renvoyé est de type long, short ou
int. Les séquences sont très u<lisées sur Oracle.
Ø …

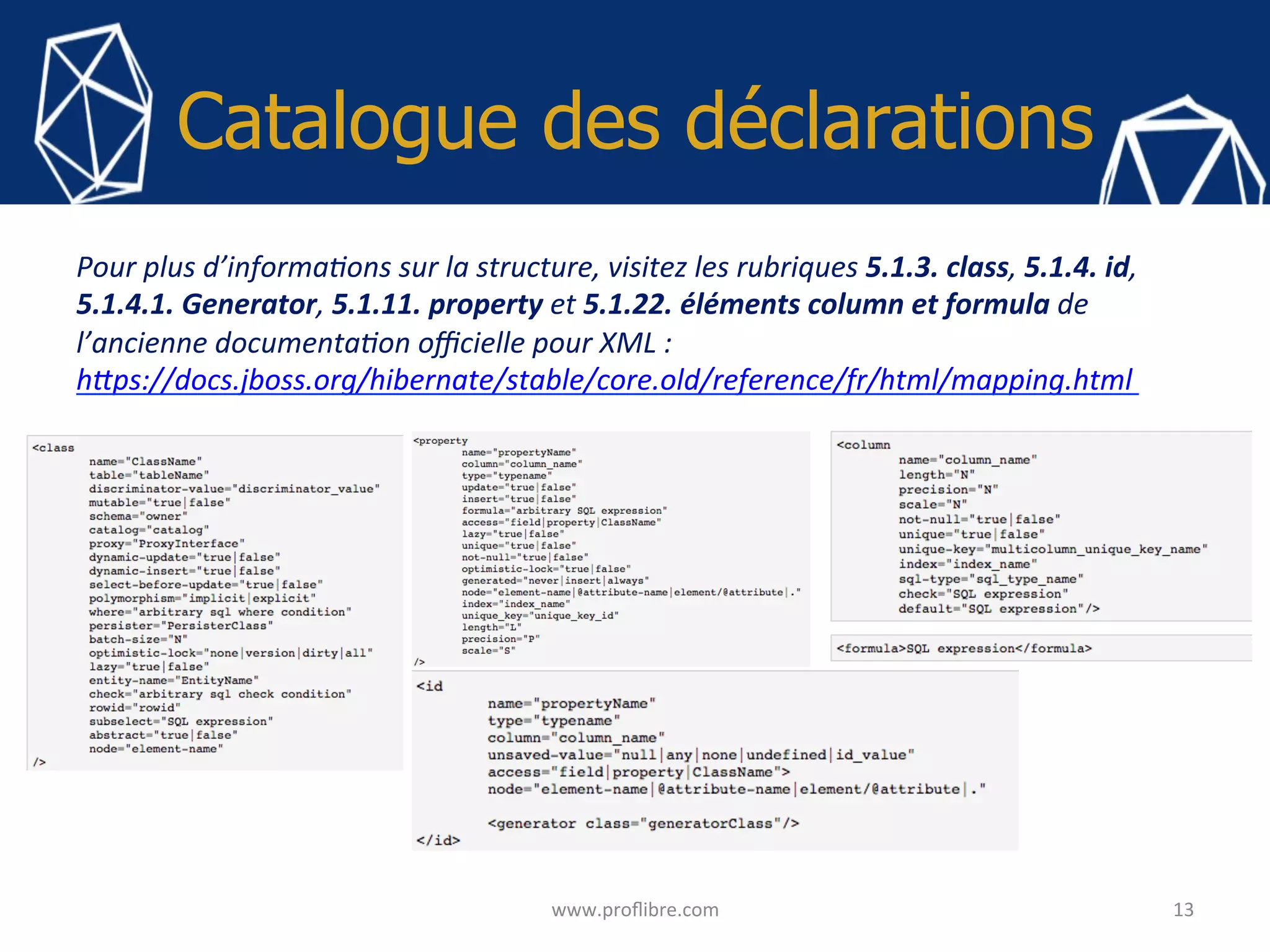

13. Catalogue des déclarations
13 www.proflibre.com
Pour plus d’informa>ons sur la structure, visitez les rubriques 5.1.3. class, 5.1.4. id,
5.1.4.1. Generator, 5.1.11. property et 5.1.22. éléments column et formula de
l’ancienne documenta>on officielle pour XML :
hNps://docs.jboss.org/hibernate/stable/core.old/reference/fr/html/mapping.html

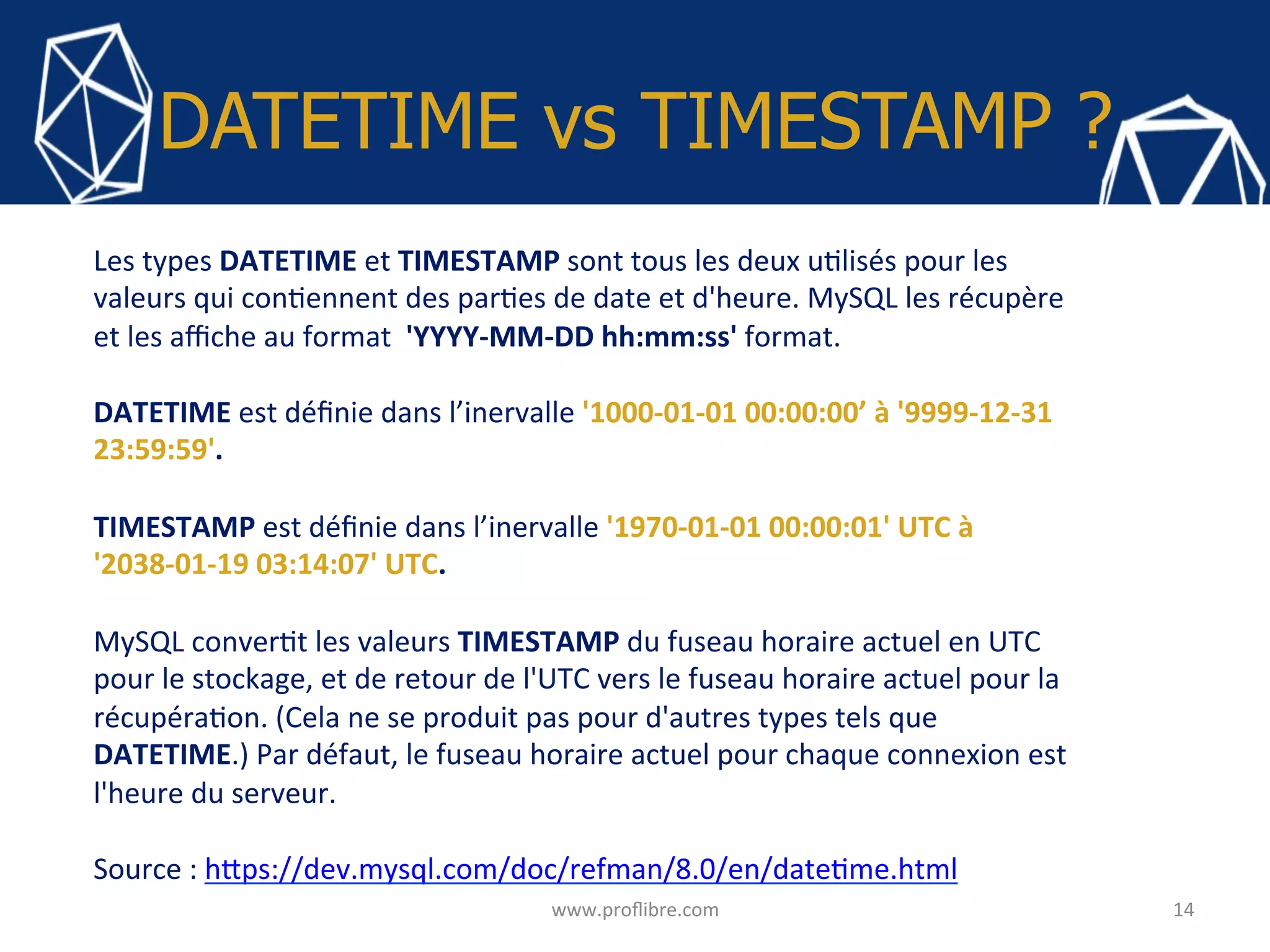

14. DATETIME vs TIMESTAMP ?
14 www.proflibre.com
Les types DATETIME et TIMESTAMP sont tous les deux u<lisés pour les
valeurs qui con<ennent des par<es de date et d'heure. MySQL les récupère
et les affiche au format 'YYYY-MM-DD hh:mm:ss' format.
DATETIME est définie dans l’inervalle '1000-01-01 00:00:00’ à '9999-12-31
23:59:59'.
TIMESTAMP est définie dans l’inervalle '1970-01-01 00:00:01' UTC à
'2038-01-19 03:14:07' UTC.
MySQL conver<t les valeurs TIMESTAMP du fuseau horaire actuel en UTC
pour le stockage, et de retour de l'UTC vers le fuseau horaire actuel pour la
récupéra<on. (Cela ne se produit pas pour d'autres types tels que
DATETIME.) Par défaut, le fuseau horaire actuel pour chaque connexion est
l'heure du serveur.
Source : h?ps://dev.mysql.com/doc/refman/8.0/en/date<me.html

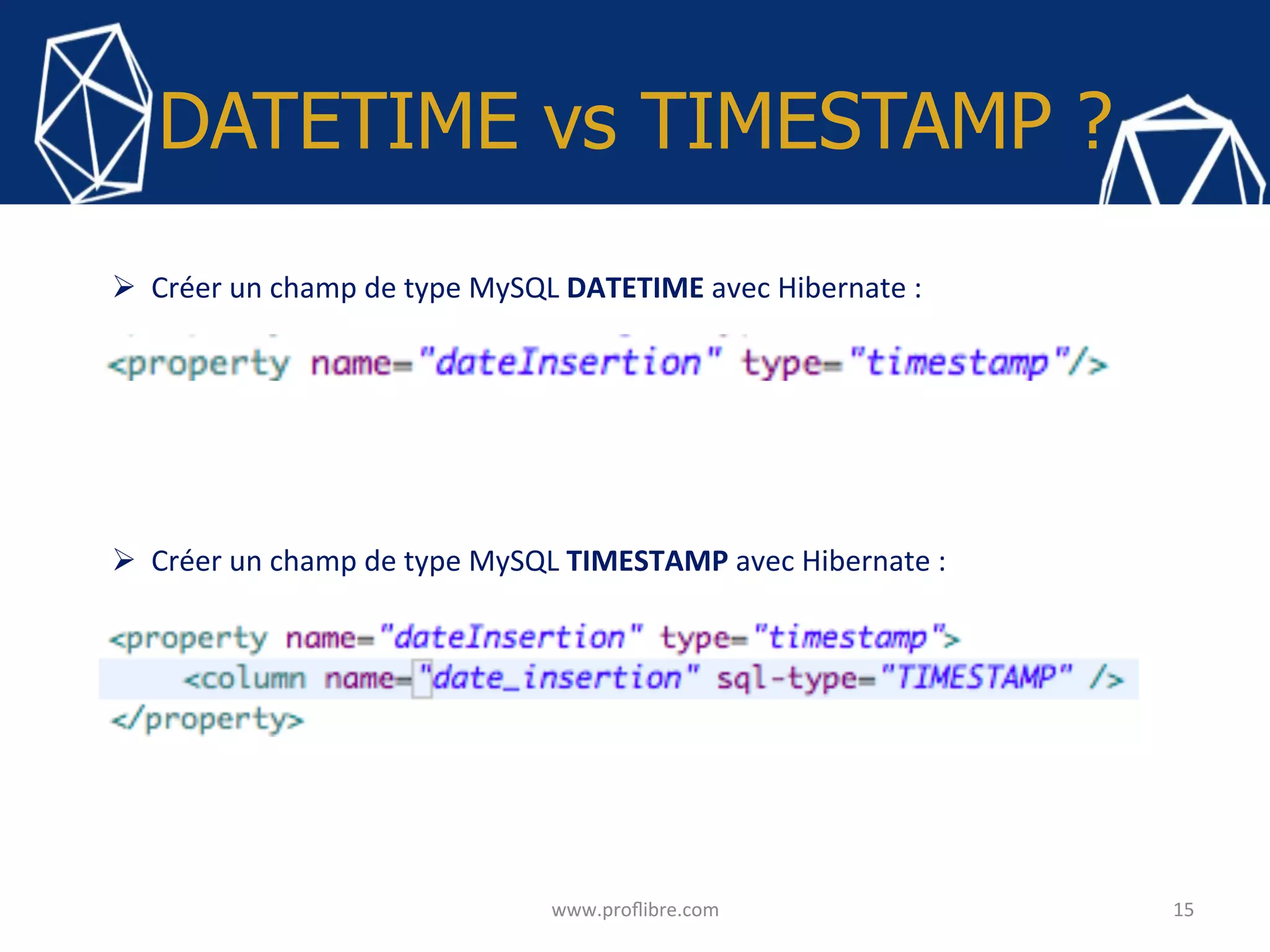

15. DATETIME vs TIMESTAMP ?
15 www.proflibre.com
Ø Créer un champ de type MySQL TIMESTAMP avec Hibernate :
Ø Créer un champ de type MySQL DATETIME avec Hibernate :

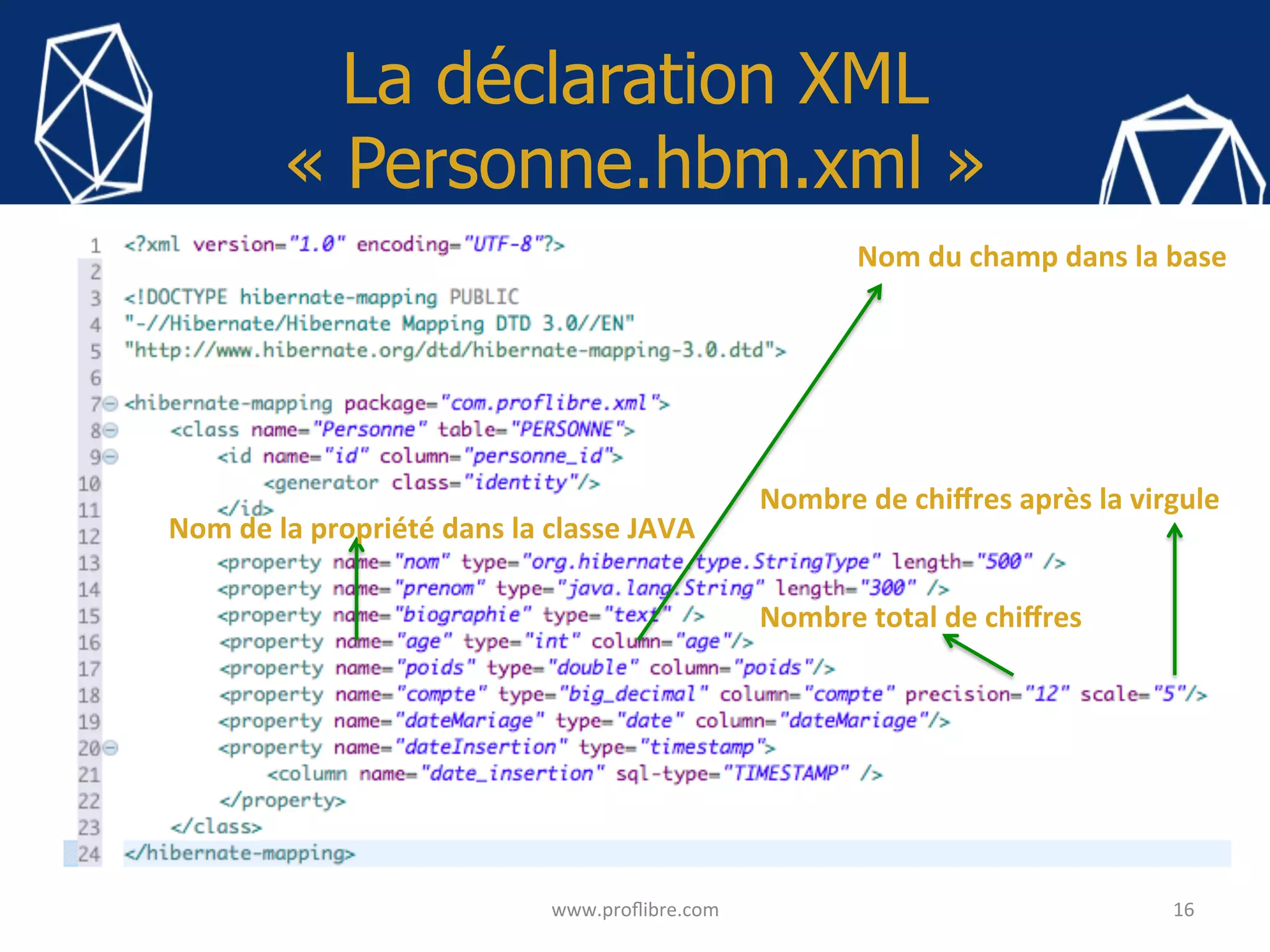

16. La déclaration XML
« Personne.hbm.xml »
16 www.proflibre.com
Nombre total de chiffres
Nombre de chiffres après la virgule
Nom du champ dans la base
Nom de la propriété dans la classe JAVA

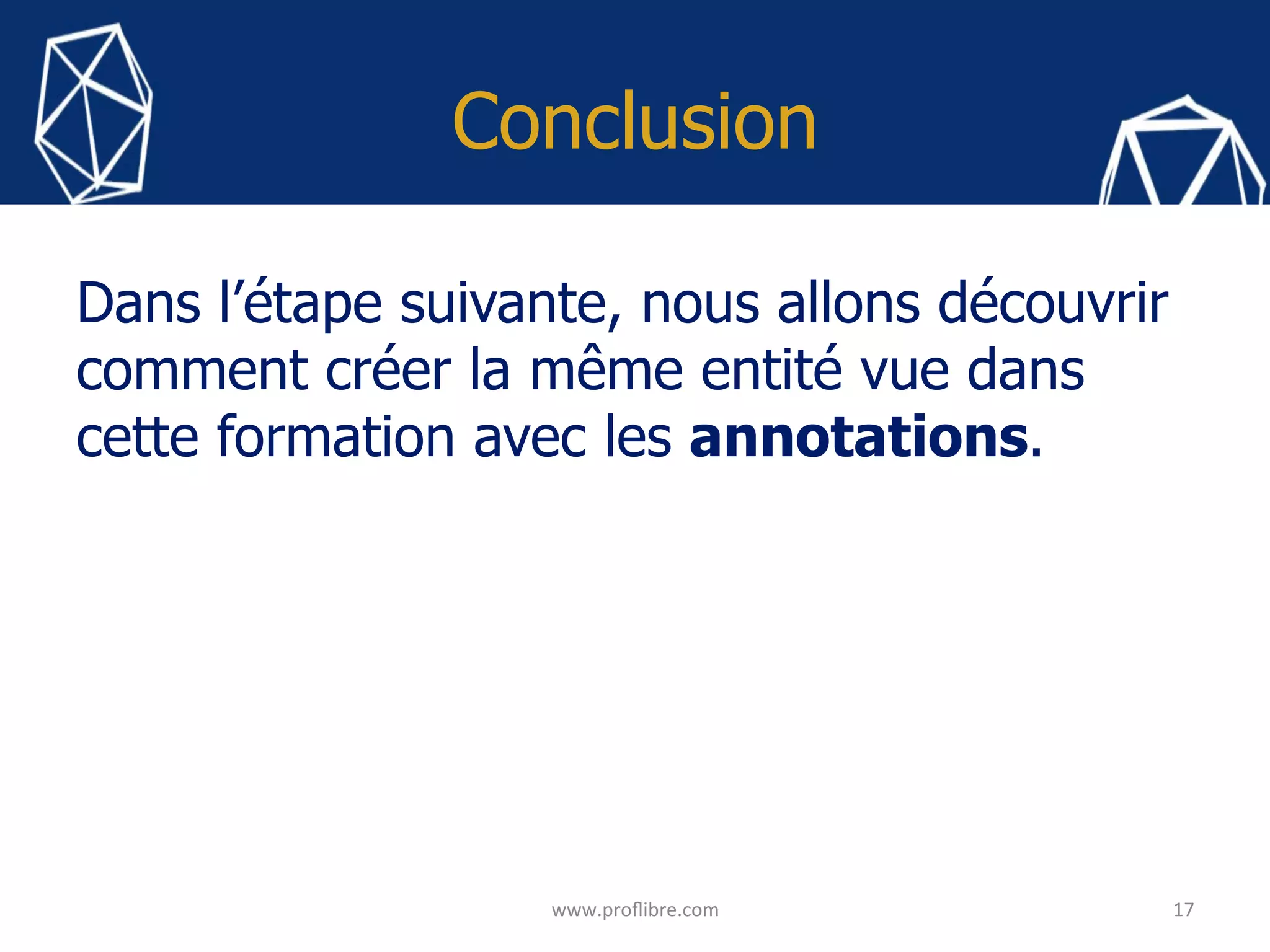

17. Conclusion
Dans l’étape suivante, nous allons découvrir
comment créer la même entité vue dans
cette formation avec les annotations.
17 www.proflibre.com
