Infrared Training Center's Introduction à FLIR Tools+
Le document présente FLIR Tools+, un logiciel intégré à Microsoft Word pour la création de rapports d'analyse des images infrarouges. Il décrit les fonctionnalités du logiciel, le support de divers fichiers, ainsi que les outils de mesure disponibles pour personnaliser et automatiser le processus de rapport. En outre, il souligne l'importance des modèles et des propriétés avancées pour optimiser la productivité lors de la création de rapports.
Infrared Training Center's Introduction à FLIR Tools+
- 1. Introduction à FLIRTOOLS+ Introduction à FLIR TOOLS+Page 1

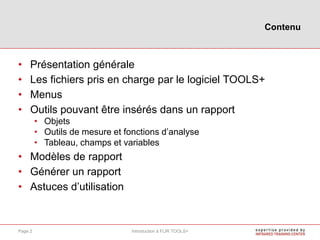

- 2. • Présentation générale •Les fichiers pris en charge par le logiciel TOOLS+ • Menus • Outils pouvant être insérés dans un rapport • Objets • Outils de mesure et fonctions d’analyse • Tableau, champs et variables • Modèles de rapport • Générer un rapport • Astuces d’utilisation Contenu Introduction à FLIR TOOLS+Page 2

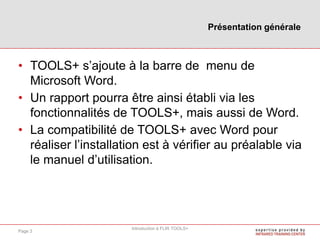

- 3. • TOOLS+ s’ajouteà la barre de menu de Microsoft Word. • Un rapport pourra être ainsi établi via les fonctionnalités de TOOLS+, mais aussi de Word. • La compatibilité de TOOLS+ avec Word pour réaliser l’installation est à vérifier au préalable via le manuel d’utilisation. Présentation générale Introduction à FLIR TOOLS+ Page 3

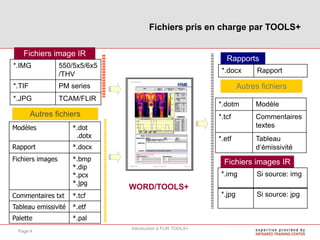

- 4. Fichiers pris encharge par TOOLS+ Introduction à FLIR TOOLS+ Page 4 WORD/TOOLS+ Autres fichiers Fichiers image IR Fichiers images IR Autres fichiers Rapports Modèles *.dot .dotx Rapport *.docx Fichiers images *.bmp *.dip *.pcx *.jpg Commentaires txt *.tcf Tableau emissivité *.etf Palette *.pal *.IMG 550/5x5/6x5 /THV *.TIF PM series *.JPG TCAM/FLIR *.docx Rapport *.dotm Modèle *.tcf Commentaires textes *.etf Tableau d‘émissivité *.img Si source: img *.jpg Si source: jpg

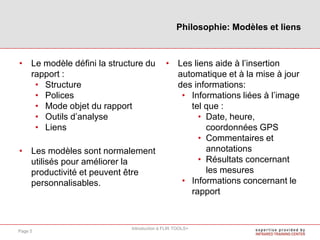

- 5. • Le modèledéfini la structure du rapport : • Structure • Polices • Mode objet du rapport • Outils d’analyse • Liens • Les modèles sont normalement utilisés pour améliorer la productivité et peuvent être personnalisables. • Les liens aide à l’insertion automatique et à la mise à jour des informations: • Informations liées à l’image tel que : • Date, heure, coordonnées GPS • Commentaires et annotations • Résultats concernant les mesures • Informations concernant le rapport Philosophie: Modèles et liens Introduction à FLIR TOOLS+ Page 5

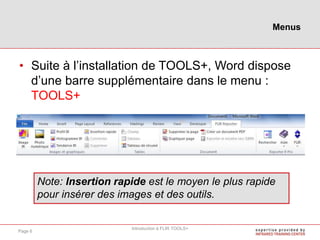

- 6. • Suite àl’installation de TOOLS+, Word dispose d’une barre supplémentaire dans le menu : TOOLS+ Note: Insertion rapide est le moyen le plus rapide pour insérer des images et des outils. Menus Introduction à FLIR TOOLS+ Page 6

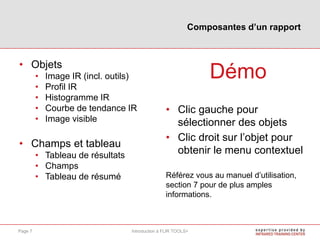

- 7. • Objets • ImageIR (incl. outils) • Profil IR • Histogramme IR • Courbe de tendance IR • Image visible • Champs et tableau • Tableau de résultats • Champs • Tableau de résumé Démo • Clic gauche pour sélectionner des objets • Clic droit sur l’objet pour obtenir le menu contextuel Référez vous au manuel d’utilisation, section 7 pour de plus amples informations. Composantes d’un rapport Introduction à FLIR TOOLS+Page 7

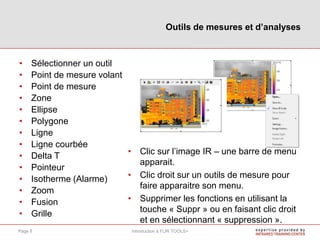

- 8. • Sélectionner unoutil • Point de mesure volant • Point de mesure • Zone • Ellipse • Polygone • Ligne • Ligne courbée • Delta T • Pointeur • Isotherme (Alarme) • Zoom • Fusion • Grille • Clic sur l’image IR – une barre de menu apparait. • Clic droit sur un outils de mesure pour faire apparaitre son menu. • Supprimer les fonctions en utilisant la touche « Suppr » ou en faisant clic droit et en sélectionnant « suppression ». Outils de mesures et d’analyses Introduction à FLIR TOOLS+Page 8

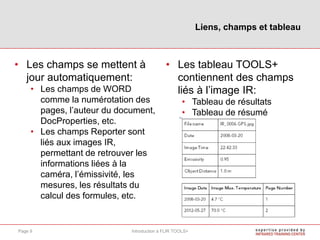

- 9. • Les champsse mettent à jour automatiquement: • Les champs de WORD comme la numérotation des pages, l’auteur du document, DocProperties, etc. • Les champs Reporter sont liés aux images IR, permettant de retrouver les informations liées à la caméra, l’émissivité, les mesures, les résultats du calcul des formules, etc. • Les tableau TOOLS+ contiennent des champs liés à l’image IR: • Tableau de résultats • Tableau de résumé Liens, champs et tableau Introduction à FLIR TOOLS+Page 9

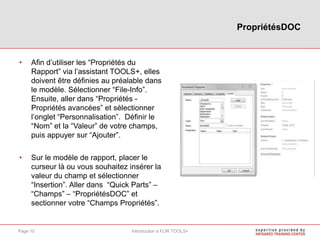

- 10. • Afin d’utiliserles “Propriétés du Rapport” via l’assistant TOOLS+, elles doivent être définies au préalable dans le modèle. Sélectionner “File-Info”. Ensuite, aller dans “Propriétés - Propriétés avancées” et sélectionner l’onglet “Personnalisation”. Définir le “Nom” et la “Valeur” de votre champs, puis appuyer sur “Ajouter”. • Sur le modèle de rapport, placer le curseur là ou vous souhaitez insérer la valeur du champ et sélectionner “Insertion”. Aller dans “Quick Parts” – “Champs” – “PropriétésDOC” et sectionner votre “Champs Propriétés”. PropriétésDOC Introduction à FLIR TOOLS+Page 10

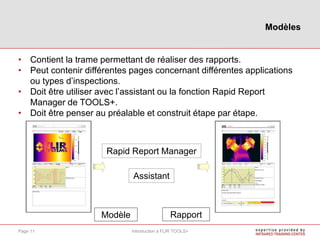

- 11. • Contient latrame permettant de réaliser des rapports. • Peut contenir différentes pages concernant différentes applications ou types d’inspections. • Doit être utiliser avec l’assistant ou la fonction Rapid Report Manager de TOOLS+. • Doit être penser au préalable et construit étape par étape. Modèles Introduction à FLIR TOOLS+Page 11 Modèle Rapport Assistant Rapid Report Manager

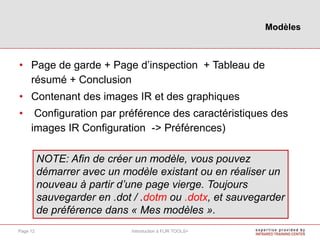

- 12. • Page degarde + Page d’inspection + Tableau de résumé + Conclusion • Contenant des images IR et des graphiques • Configuration par préférence des caractéristiques des images IR Configuration -> Préférences) NOTE: Afin de créer un modèle, vous pouvez démarrer avec un modèle existant ou en réaliser un nouveau à partir d’une page vierge. Toujours sauvegarder en .dot / .dotm ou .dotx, et sauvegarder de préférence dans « Mes modèles ». Modèles Introduction à FLIR TOOLS+Page 12

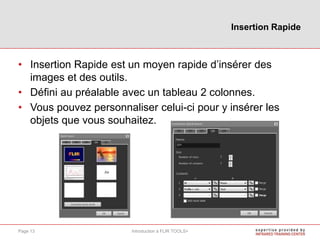

- 13. • Insertion Rapideest un moyen rapide d’insérer des images et des outils. • Défini au préalable avec un tableau 2 colonnes. • Vous pouvez personnaliser celui-ci pour y insérer les objets que vous souhaitez. Insertion Rapide Introduction à FLIR TOOLS+Page 13

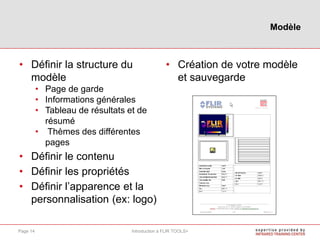

- 14. • Définir lastructure du modèle • Page de garde • Informations générales • Tableau de résultats et de résumé • Thèmes des différentes pages • Définir le contenu • Définir les propriétés • Définir l’apparence et la personnalisation (ex: logo) • Création de votre modèle et sauvegarde Modèle Introduction à FLIR TOOLS+Page 14

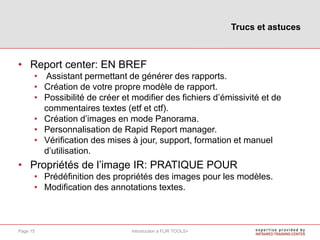

- 15. • Report center:EN BREF • Assistant permettant de générer des rapports. • Création de votre propre modèle de rapport. • Possibilité de créer et modifier des fichiers d’émissivité et de commentaires textes (etf et ctf). • Création d’images en mode Panorama. • Personnalisation de Rapid Report manager. • Vérification des mises à jour, support, formation et manuel d’utilisation. • Propriétés de l’image IR: PRATIQUE POUR • Prédéfinition des propriétés des images pour les modèles. • Modification des annotations textes. Trucs et astuces Introduction à FLIR TOOLS+Page 15
