1. LTE basic KPI
Réalisé par Kawtar DZIRI
Ing.Telecom

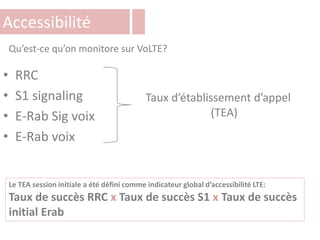

2. Accessibilité
• RRC
• S1 signaling
• E-Rab Sig voix
• E-Rab voix
Taux d’établissement d’appel
(TEA)
Qu’est-ce qu’on monitore sur VoLTE?
Le TEA session initiale a été défini comme indicateur global d’accessibilité LTE:
Taux de succès RRC x Taux de succès S1 x Taux de succès
initial Erab

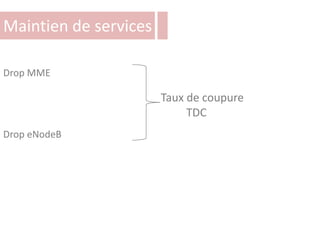

3. Maintien de services
Drop MME
Drop eNodeB
Taux de coupure
TDC

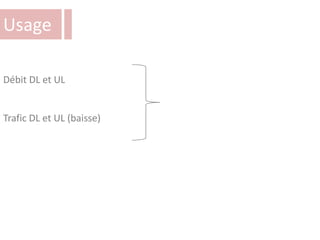

4. Usage
Débit DL et UL
Trafic DL et UL (baisse)

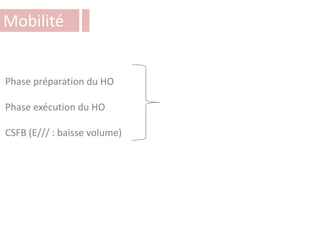

5. Mobilité
Phase préparation du HO
Phase exécution du HO
CSFB (E/// : baisse volume)

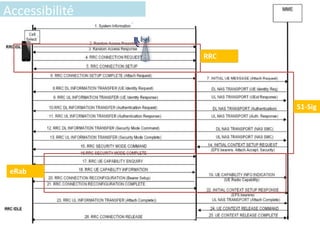

6. RRC
S1-Sig
eRab
Accessibilité

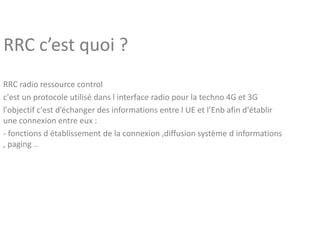

7. RRC c’est quoi ?
RRC radio ressource control
c'est un protocole utilisé dans l interface radio pour la techno 4G et 3G
l'objectif c'est d’échanger des informations entre l UE et l’Enb afin d'établir
une connexion entre eux :
- fonctions d établissement de la connexion ,diffusion système d informations
, paging ..

8. RRC Connection Reject
1
2
Configuration du SRB1
Autres config (CQI reporting,
antenna, Power control…)
RRC
1
2

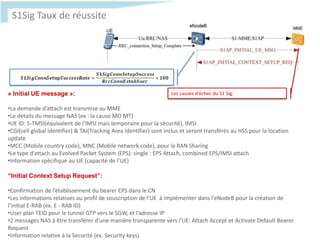

9. S1Sig Taux de réussite
Les causes d’échec du S1 Sig:« Initial UE message »:
•La demande d’attach est transmise au MME
•Le détails du message NAS (ex : la cause MO MT)
•UE ID: S-TMSI(équivalent de l’IMSI mais temporaire pour la sécurité), IMSI
•CGI(cell global identifier) & TAI(Tracking Area identifier) sont inclus et seront transférés au HSS pour la location
update
•MCC (Mobile country code), MNC (Mobile network code), pour le RAN Sharing
•Le type d’attach au Evolved Packet System (EPS): single : EPS Attach, combined EPS/IMSI attach
•Information spécifique au UE (capacité de l’UE)
“Initial Context Setup Request”:
•Confirmation de l’établissement du bearer EPS dans le CN
•Les informations relatives au profil de souscription de l’UE à implémenter dans l’eNodeB pour la création de
l’initial E-RAB (ex. E - RAB ID)
•User plan TEID pour le tunnel GTP vers le SGW, et l’adresse IP
•2 messages NAS à être transférer d’une manière transparente vers l’UE: Attach Accept et Activate Default Bearer
Request
•Information relative à la Securité (ex. Security keys)

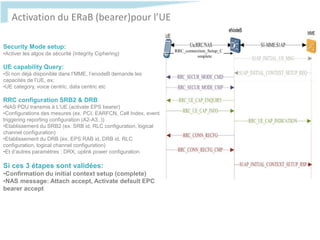

10. RRC_connection_Setup_C
omplete
Security Mode setup:
•Activer les algos de sécurité (integrity Ciphering)
UE capability Query:
•Si non déjà disponible dans l’MME, l’enodeB demande les
capacités de l’UE, ex:
•UE category, voice centric, data centric etc
RRC configuration SRB2 & DRB
•NAS PDU transmis à L’UE (activate EPS bearer)
•Configurations des mesures (ex. PCI, EARFCN, Cell Index, event
triggering reporting configuration (A2-A3..))
•Etablissement du SRB2 (ex. SRB id, RLC configuration, logical
channel configuration)
•Etablissement du DRB (ex. EPS RAB id, DRB id, RLC
configuration, logical channel configuration)
•Et d’autres paramètres : DRX, uplink power configuration.
Si ces 3 étapes sont validées:
•Confirmation du initial context setup (complete)
•NAS message: Attach accept, Activate default EPC
bearer accept
Activation du ERaB (bearer)pour l’UE
