MDB Metal - Catalogue/Catalogus

3

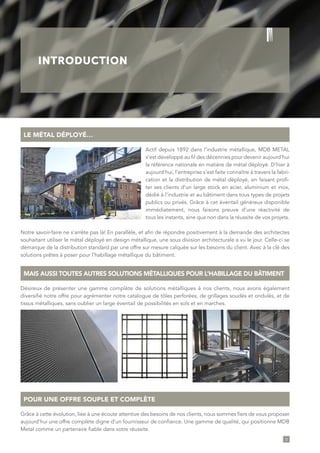

INTRODUCTION
LE MÉTAL DÉPLOYÉ…
POUR UNE OFFRE SOUPLE ET COMPLÈTE
MAIS AUSSI TOUTES AUTRES SOLUTIONS MÉTALLIQUES POUR L’HABILLAGE DU BÂTIMENT
Actif depuis 1892 dans l’industrie métallique, MDB METAL
s’est développé au fil des décennies pour devenir aujourd’hui
la référence nationale en matière de métal déployé. D’hier à
aujourd’hui, l’entreprise s’est faite connaître à travers la fabri-
cation et la distribution de métal déployé, en faisant profi-
ter ses clients d’un large stock en acier, aluminium et inox,
dédié à l’industrie et au bâtiment dans tous types de projets
publics ou privés. Grâce à cet éventail généreux disponible
immédiatement, nous faisons preuve d’une réactivité de
tous les instants, sine qua non dans la réussite de vos projets.
Notre savoir-faire ne s’arrête pas là! En parallèle, et afin de répondre positivement à la demande des architectes
souhaitant utiliser le métal déployé en design métallique, une sous division architecturale a vu le jour. Celle-ci se
démarque de la distribution standard par une offre sur mesure calquée sur les besoins du client. Avec à la clé des
solutions prêtes à poser pour l’habillage métallique du bâtiment.
Grâce à cette évolution, liée à une écoute attentive des besoins de nos clients, nous sommes fiers de vous proposer
aujourd’hui une offre complète digne d’un fournisseur de confiance. Une gamme de qualité, qui positionne MDB
Metal comme un partenaire fiable dans votre réussite.
Désireux de présenter une gamme complète de solutions métalliques à nos clients, nous avons également
diversifié notre offre pour agrémenter notre catalogue de tôles perforées, de grillages soudés et ondulés, et de
tissus métalliques, sans oublier un large éventail de possibilités en sols et en marches.

4
INTRODUCTIE
STREKMETAAL…
EEN COMPLEET GAMMA!
MAAR OOK ANDERE OPLOSSINGEN IN STAAL
MDB METAL is sinds 1892 actief in de metaalverwerkende
nijverheid en heeft zich doorheen de jaren ontwikkeld tot
een belangrijke nationale speler op het vlak van de productie
van strekmetaal. Naast de productie en distributie, bieden
wij onze klanten een ruime stock strekmetaal in staal, alu-
minium, inox en sommige types zelfs in Cor-Tenstaal. Dit
ruime aanbod stelt ons in staat om u op zeer korte termijn
te helpen bij de realisatie van uw project.
Ons doel is om advies en ondersteuning te bieden aan de
architect en mee te denken in functie van het ontwerp bij
de uitwerking van een project. Naast de standaard distributie leggen wij dan ook de focus op het aanbieden
van een plaatsklaar geheel. Onze mensen staan steeds voor u klaar om samen een oplossing op maat uit te
werken!
Dankzij de vragen en noden van onze klanten, zijn we fier om u op vandaag een compleet gamma kwalitatieve
producten voor te stellen. Door dit gamma en onze gedreven medewerkers, zijn wij ervan overtuigd een betrouw-
bare partner te kunnen zijn voor u en uw project.
Om onze klanten een compleet gamma metalen oplossingen aan te kunnen bieden, hebben we ons aanbod ver-
volledigd met een uitgebreid gamma geperforeerde platen, geweven en gepuntlast gaas en metaalweefsel. De
brede waaier aan traptreden en vloeren maakt het gamma compleet!

5
SOMMAIRE
SAMENVATTING
MÉTAL DÉPLOYÉ / STREKMETAAL.................................................... 7
TÔLES PERFORÉES / GEPERFOREERDE PLATEN..........................83
Informations techniques / Technische gegevens....................................................................................8
GAMME STANDARD EN ACIER / STANDAARD GAMMA IN BLANK STAAL......................................10
Mailles en acier / Strekmetaal in blank staal.........................................................................................10

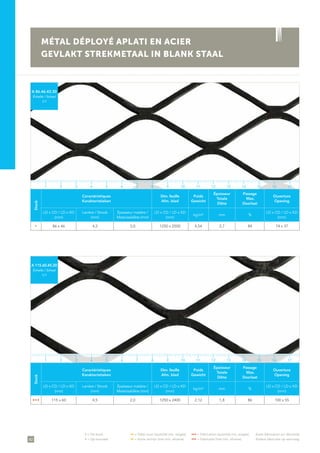

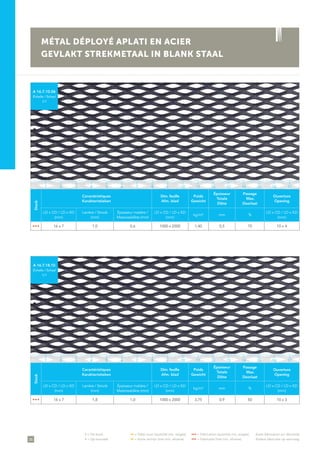

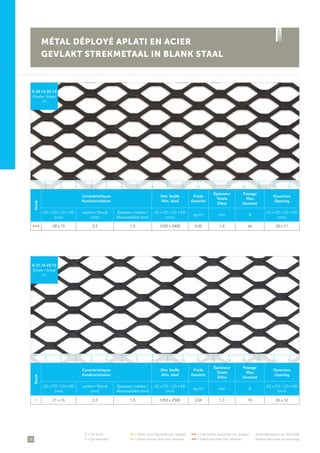

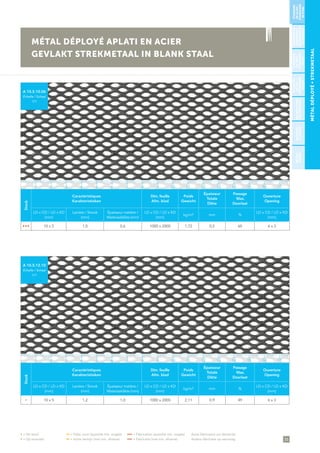

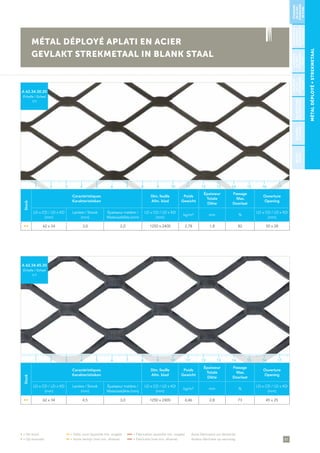

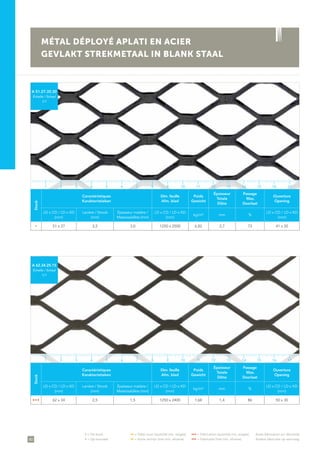

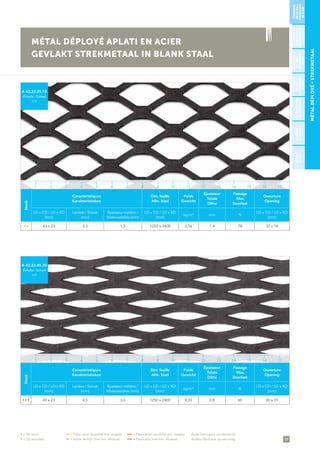

Mailles aplaties en acier / Gevlakt strekmetaal in blank staal...........................................................35

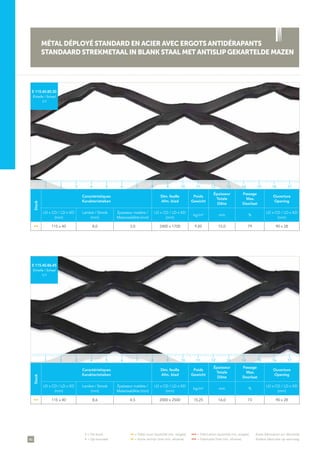

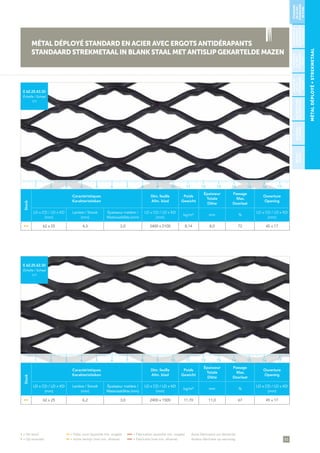

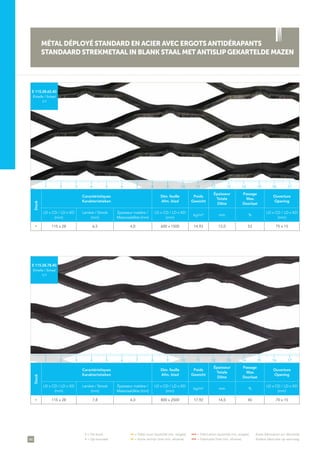

Mailles en acier avec ergots antidérapants / Strekmetaal in blank staal met antislip
gekartelde mazen......................................................................................................................................43

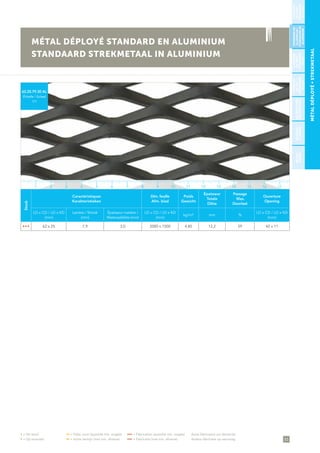

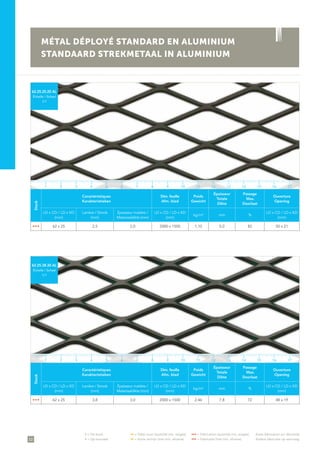

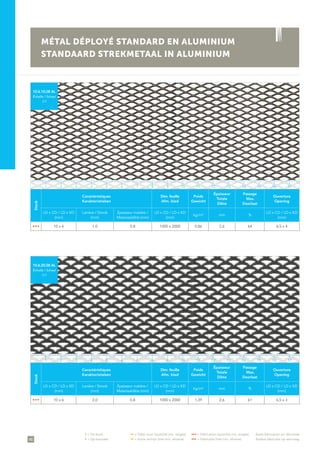

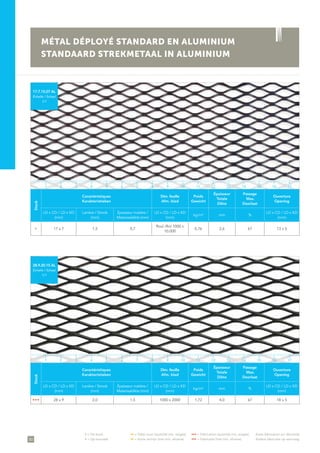

GAMME STANDARD EN ALUMINIUM / STANDAARD GAMMA IN ALUMINIUM.............................47

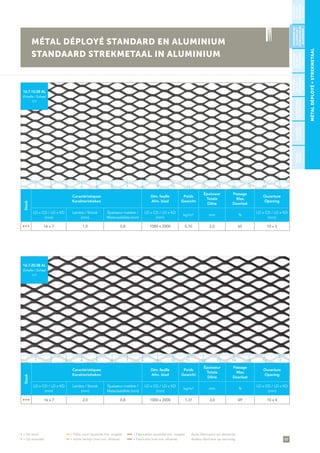

Mailles en aluminium / Strekmetaal in aluminium...............................................................................47

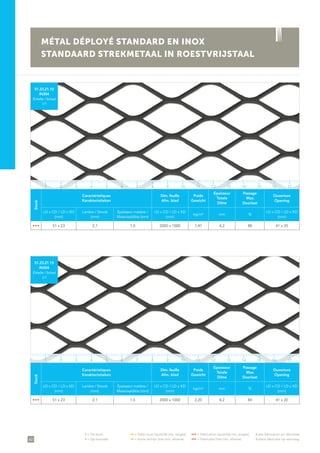

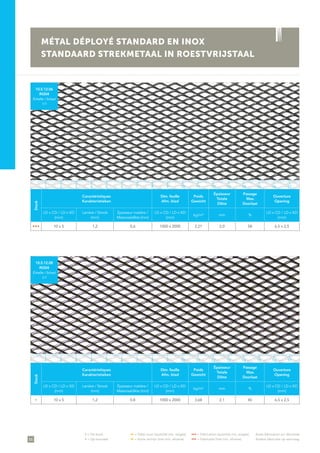

GAMME STANDARD EN INOX / STANDAARD GAMMA IN ROESTVRIJSTAAL................................54

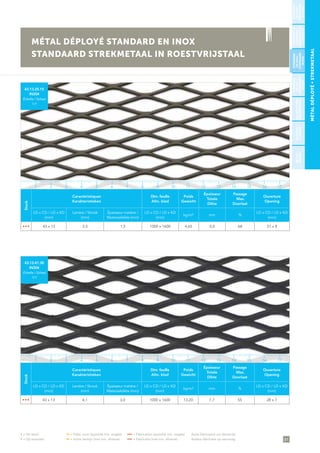

Mailles en inox / Strekmetaal in roestvrijstaal......................................................................................54

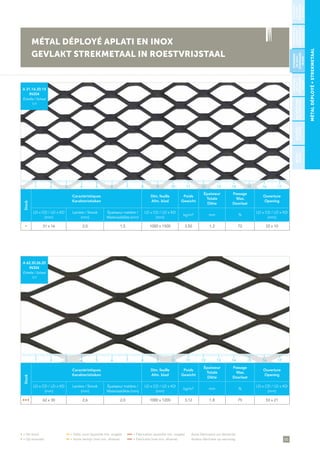

Mailles aplaties en inox / Gevlakt strekmetaal in roestvrijstaal.........................................................65

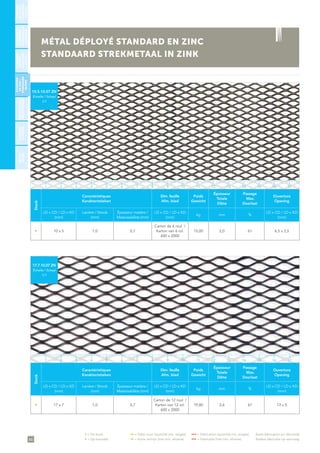

GAMME STANDARD EN ZINC / STANDAARD GAMMA IN ZINK........................................................66

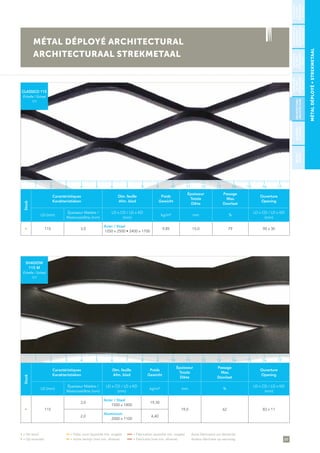

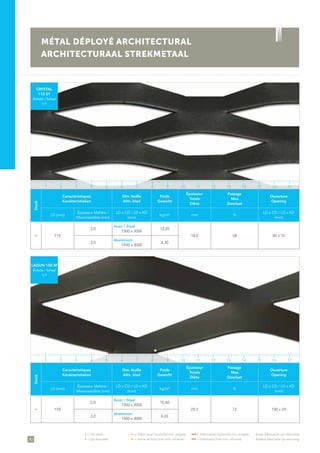

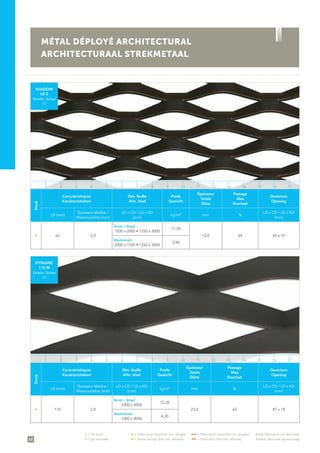

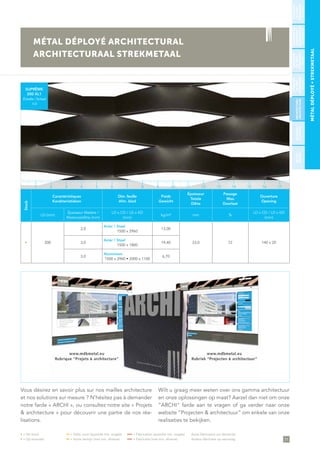

GAMME ARCHITECTURE / ARCHITECTUURGAMMA.........................................................................68
GAMME PLAFOND / PLAFONDGAMMA................................................................................................72
Informations techniques / Technische gegevens...............................................................................72

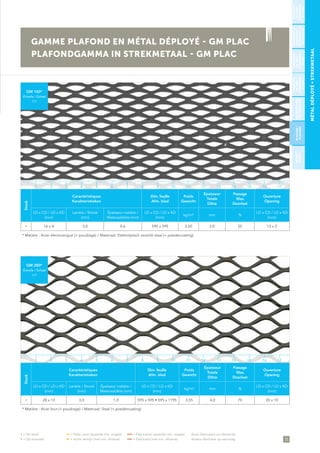

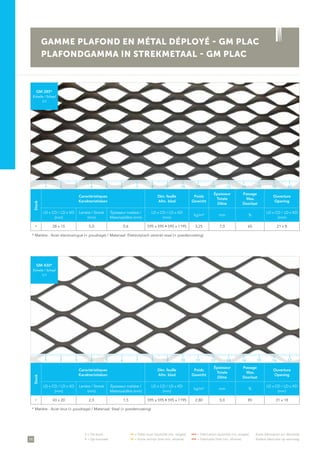

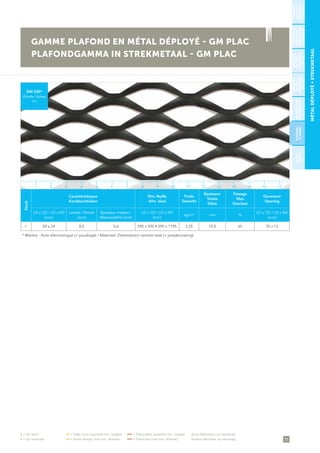

GM plac..............................................................................................................................................................73

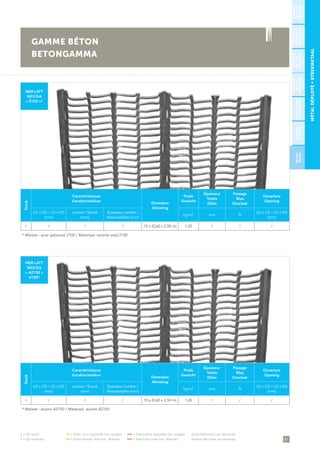

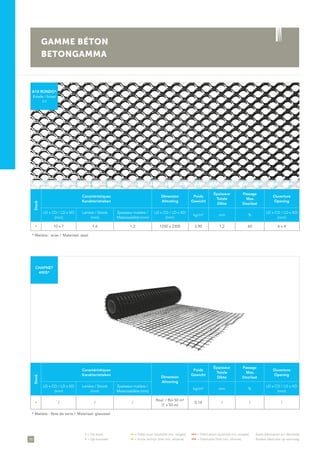

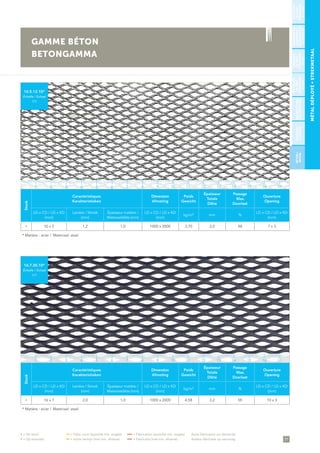

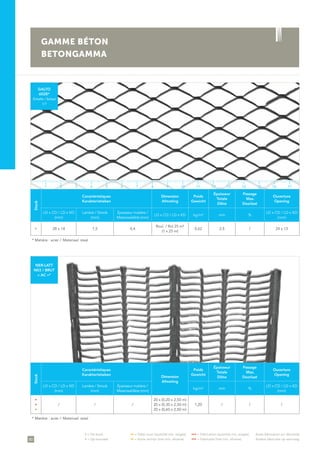

GAMME BÉTON / BETONGAMMA.........................................................................................................76
Informations techniques / Technische gegevens....................................................................................84

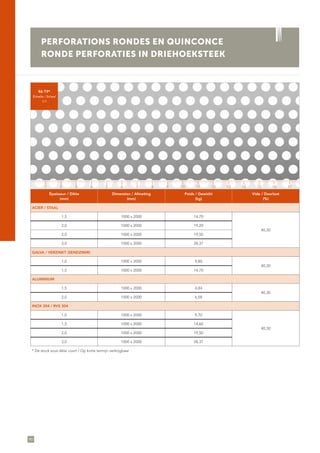

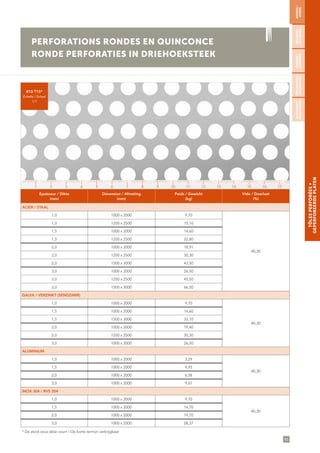

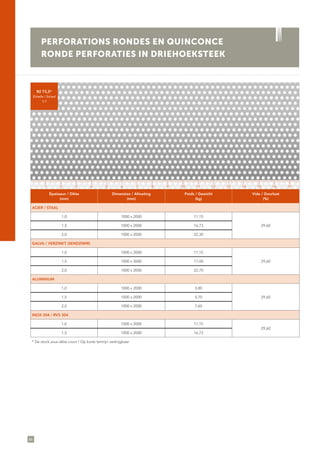

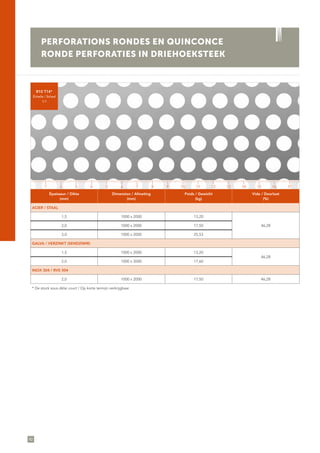

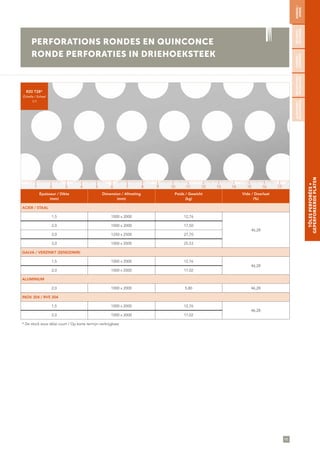

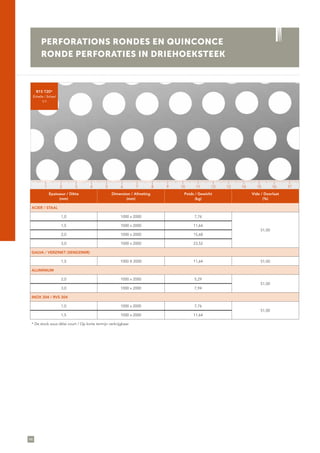

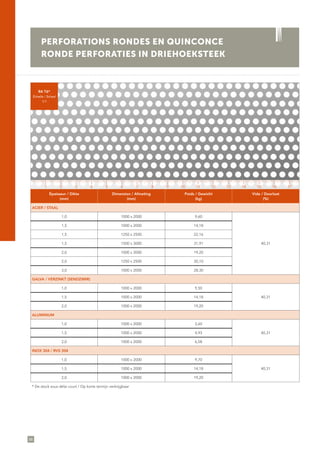

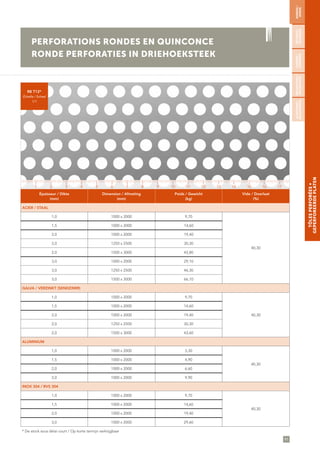

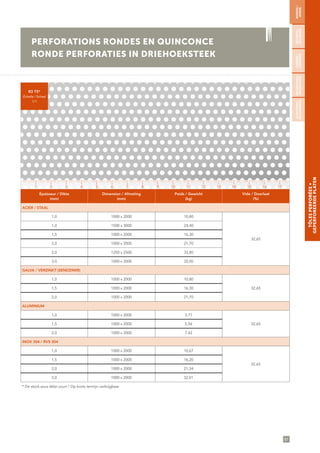

PERFORATIONS RONDES / RONDE PERFORATIES............................................................................ 86
En quinconce / In driehoeksteek............................................................................................................86

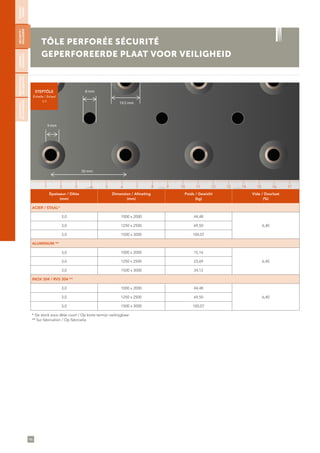

TÔLE PERFORÉE SÉCURITÉ / GEPERFOREERDE PLAAT VOOR VEILIGHEID................................. 96

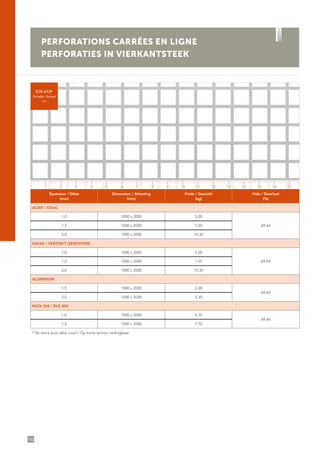

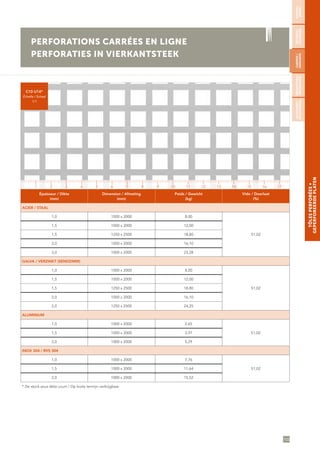

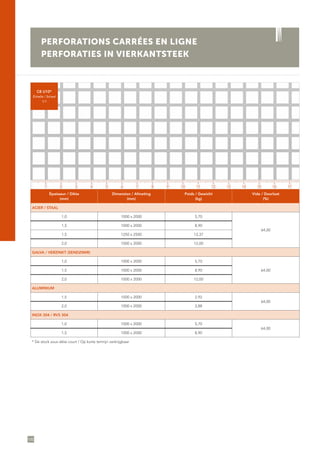

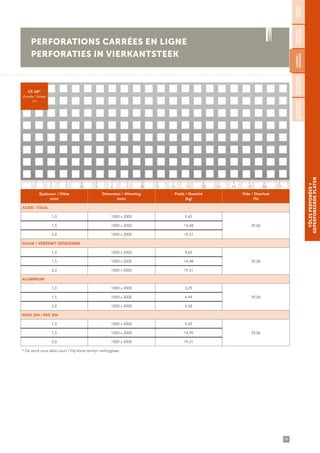

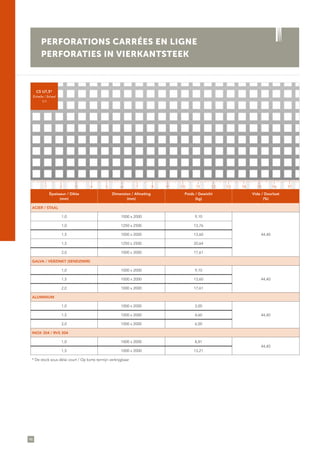

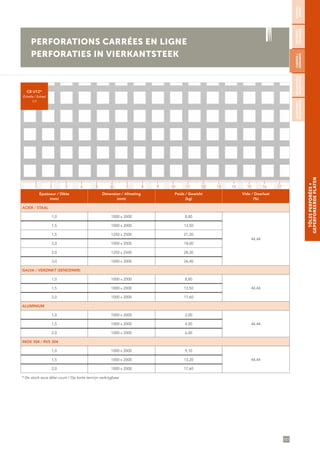

PERFORATIONS CARRÉES / VIERKANTE PERFORATIES.................................................................... 98
En ligne / In lijn...........................................................................................................................................98

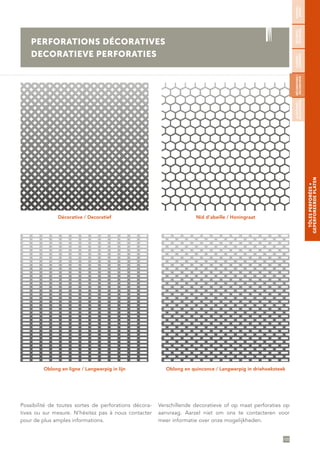

PERFORATIONS DÉCORATIVES / DECORATIEVE PERFORATIES................................................... 105

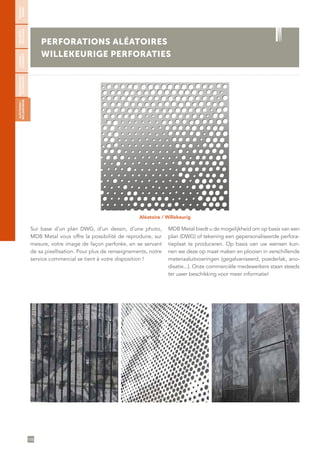

PERFORATIONS ALÉATOIRES / WILLEKEURIGE PERFORATIES..................................................... 106

6
SOMMAIRE
SAMENVATTING

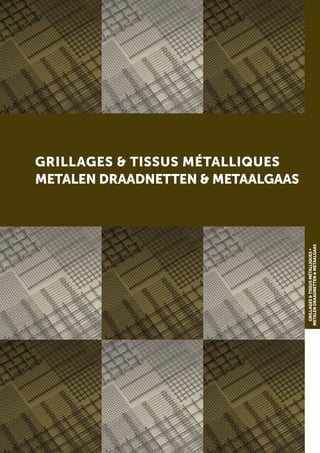

GRILLAGES & TISSUS MÉTALLIQUES /
METALEN DRAADNETTEN & METAALGAAS................................. 107

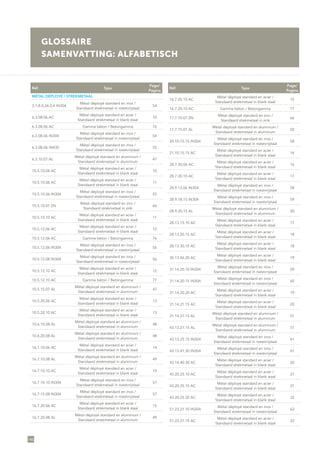

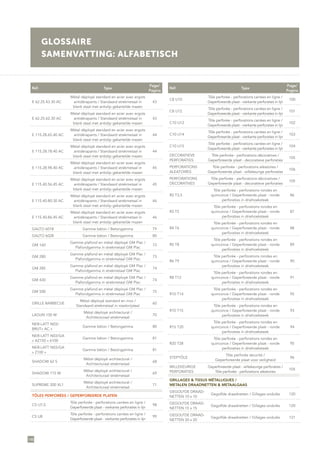

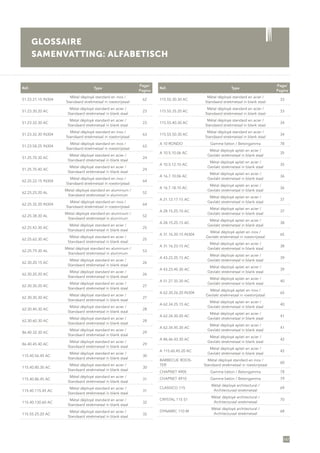

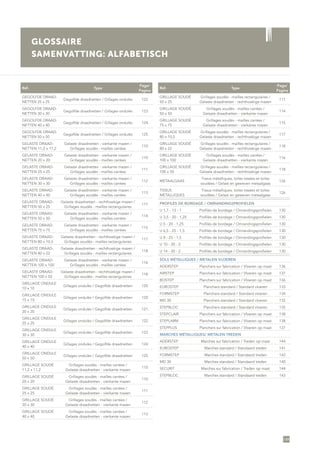

GLOSSAIRE / SAMENVATTING: ALFABETISCH................................ 146
Informations techniques / Technische gegevens..................................................................................108

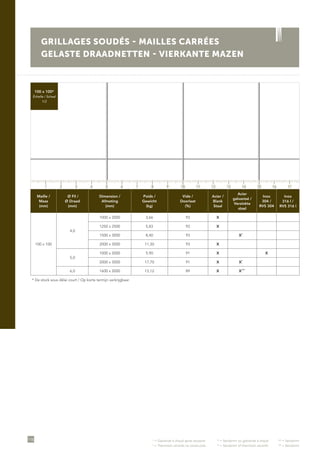

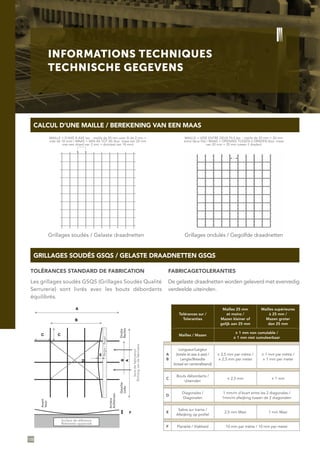

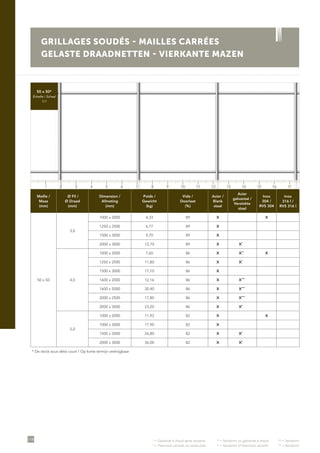

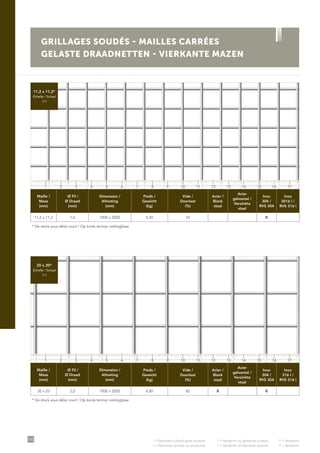

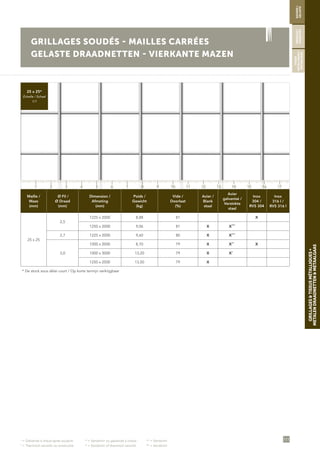

GRILLAGES SOUDÉS / GELASTE DRAADNETTEN..............................................................................110
Mailles carrées / Vierkante mazen.........................................................................................................110

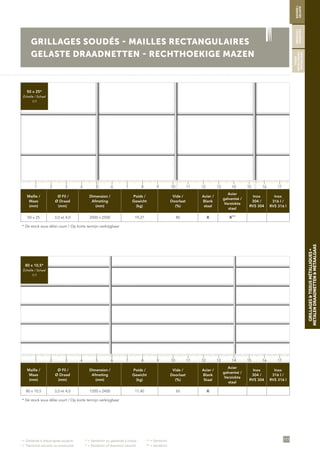

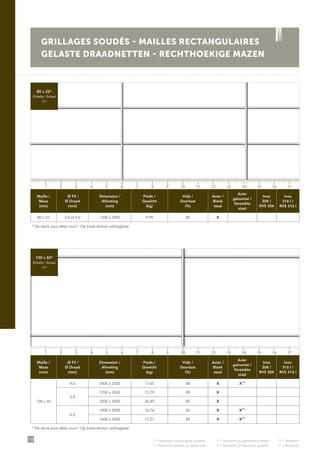

Mailles rectangulaires / Rechthoekige mazen....................................................................................117

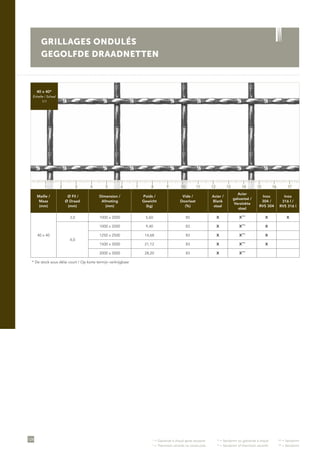

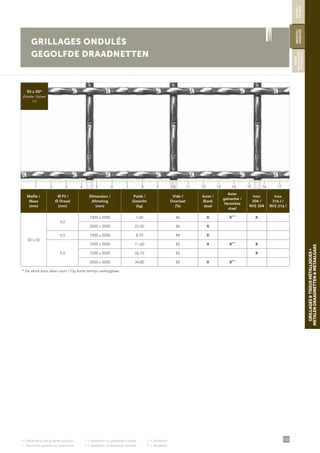

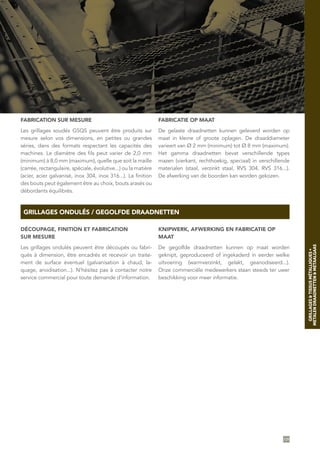

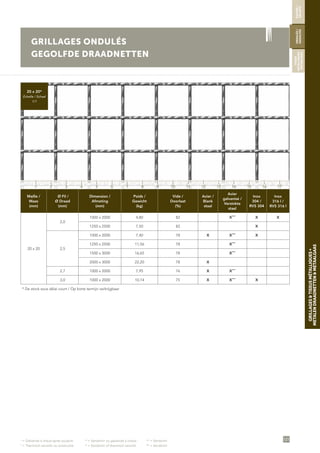

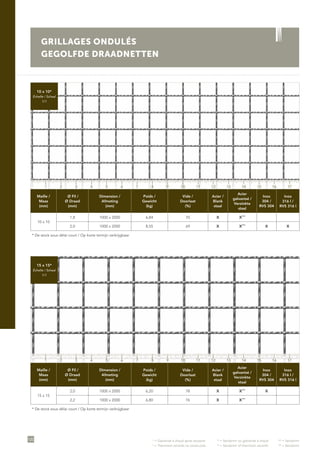

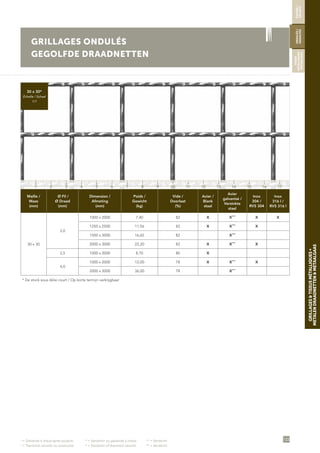

GRILLAGES ONDULÉS / GEGOLFDE DRAADNETTEN...................................................................... 120

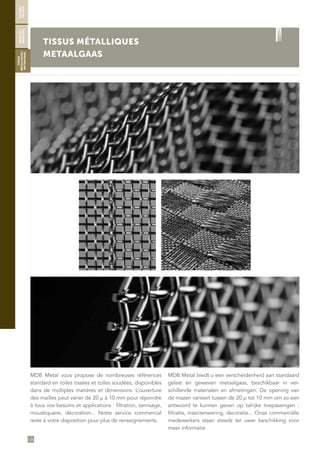

TISSUS MÉTALLIQUES / METAALGAAS............................................................................................... 126

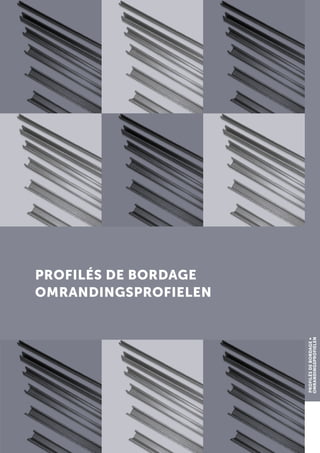

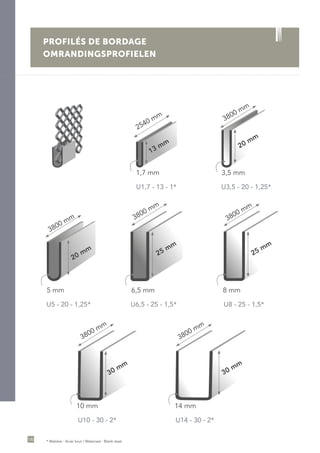

PROFILÉS DE BORDAGE / OMRANDINGSPROFIELEN................... 129

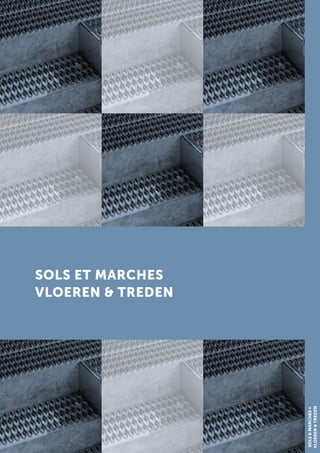

SOLS ET MARCHES / VLOEREN & TREDEN..................................... 131
PLANCHERS MÉTALLIQUES / METALEN VLOEREN.......................................................................... 132

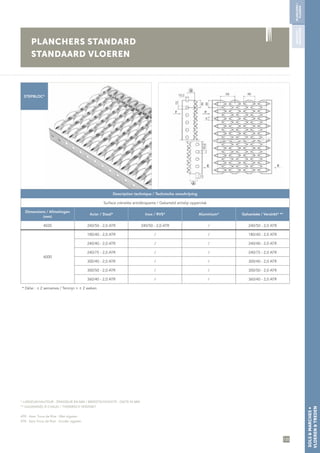

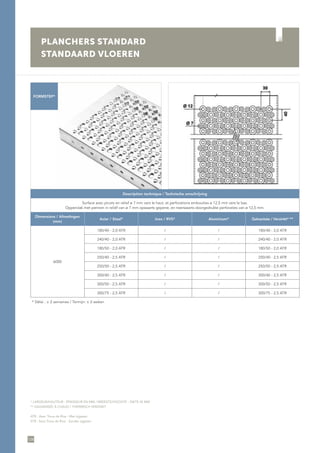

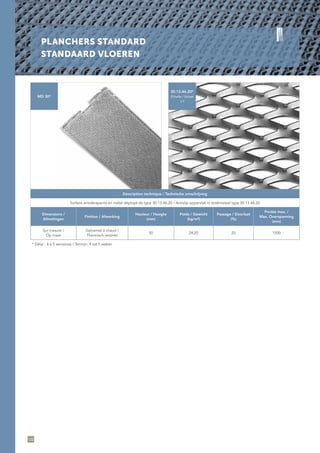

Planchers standard / Standaard vloeren............................................................................................. 132

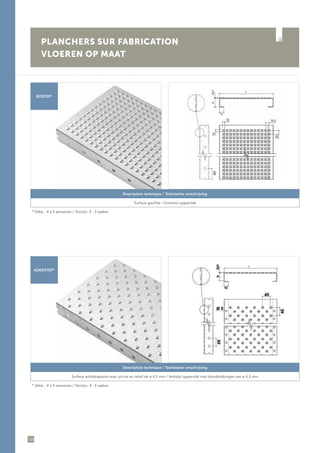

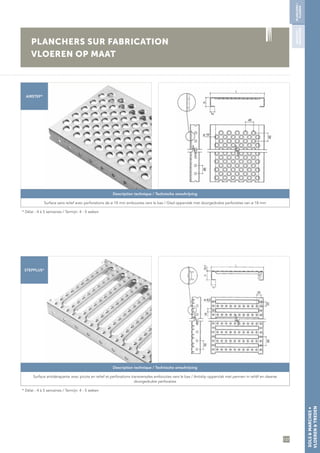

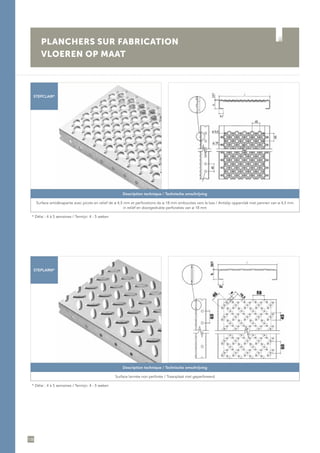

Planchers sur fabrication / Vloeren op maat..................................................................................... 136

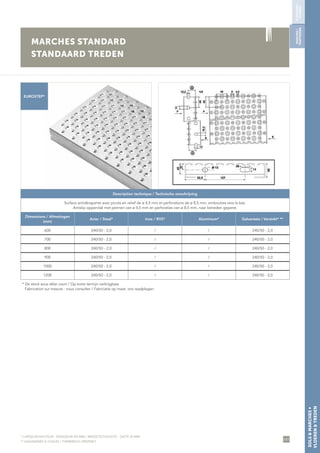

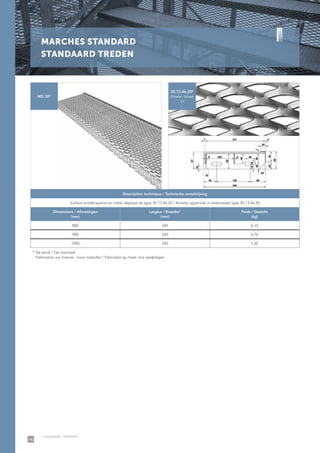

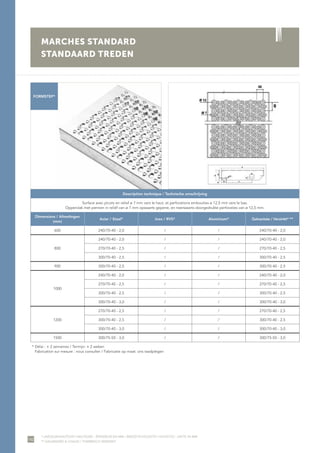

MARCHES MÉTALLIQUES / METALEN TREDEN................................................................................. 140

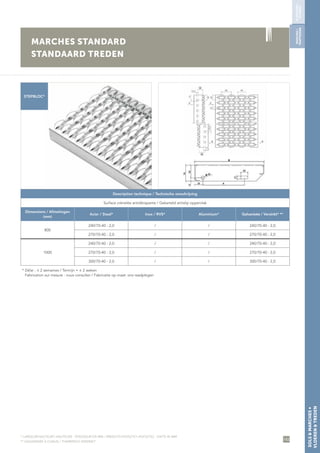

Marches standard / Standaard treden.................................................................................................140

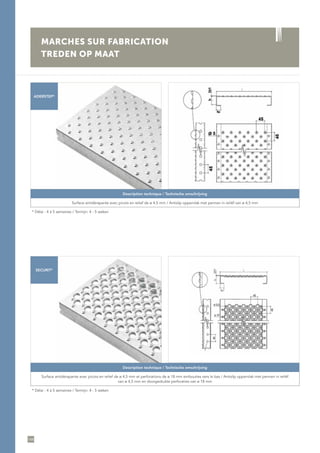

Marches sur fabrication / Treden op maat......................................................................................... 144

MÉTAL DÉPLOYÉ
STREKMETAAL
MÉTALDÉPLOYÉ∞STREKMETAAL

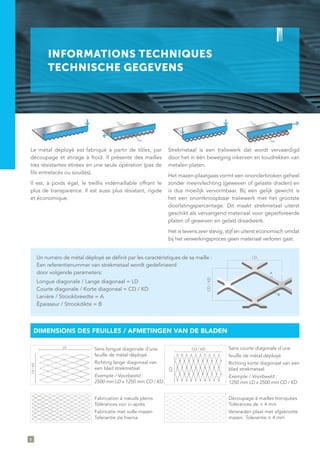

INFORMATIONS TECHNIQUES
TECHNISCHE GEGEVENS
CD/KD
LD
A
B
Le métal déployé est fabriqué à partir de tôles, par
découpage et étirage à froid. Il présente des mailles
très résistantes étirées en une seule opération (pas de
fils entrelacés ou soudés).
Il est, à poids égal, le treillis indémaillable offrant le
plus de transparence. Il est aussi plus résistant, rigide
et économique.
Strekmetaal is een traliewerk dat wordt vervaardigd
door het in één beweging inkerven en koudrekken van
metalen platen.
Het mazen-plaatgaas vormt een ononderbroken geheel
zonder ineenvlechting (geweven of gelaste draden) en
is dus moeilijk vervormbaar. Bij een gelijk gewicht is
het een onontknoopbaar traliewerk met het grootste
doorlatingspercentage. Dit maakt strekmetaal uiterst
geschikt als vervangend materiaal voor geperforeerde
platen of geweven en gelast draadwerk.
Het is tevens zeer stevig, stijf en uiterst economisch omdat
bij het verwerkingsproces geen materiaal verloren gaat.
Sens longue diagonale d’une
feuille de métal déployé
Richting lange diagonaal van
een blad strekmetaal
Exemple / Voorbeeld :
2500 mm LD x 1250 mm CD / KD
Sens courte diagonale d’une
feuille de métal déployé
Richting korte diagonaal van een
blad strekmetaal
Exemple / Voorbeeld :
1250 mm LD x 2500 mm CD / KD
Fabrication à nœuds pleins
Tolérances voir ci-après
Fabricatie met volle mazen
Tolerantie zie hierna
Découpage à mailles tronquées
Tolérances de ± 4 mm
Versneden plaat met afgeknotte
mazen. Tolerantie ± 4 mm
Un numéro de métal déployé se définit par les caractéristiques de sa maille :
Een referentienummer van strekmetaal wordt gedefinieerd
door volgende parameters:
Longue diagonale / Lange diagonaal = LD
Courte diagonale / Korte diagonaal = CD / KD
Lanière / Strookbreedte = A
Épaisseur / Strookdikte = B
DIMENSIONS DES FEUILLES / AFMETINGEN VAN DE BLADEN
CD/KD
LD
LD
CD / KD
8

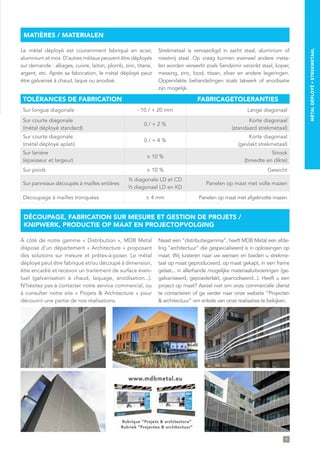

TOLÉRANCES DE FABRICATION FABRICAGETOLERANTIES
Sur longue diagonale - 10 / + 20 mm Lange diagonaal
Sur courte diagonale
(métal déployé standard)
0 / + 2 %
Korte diagonaal
(standaard strekmetaal)
Sur courte diagonale
(métal déployé aplati)
0 / + 4 %
Korte diagonaal
(gevlakt strekmetaal)
Sur lanière
(épaisseur et largeur)
± 10 %
Strook
(breedte en dikte)
Sur poids ± 10 % Gewicht
Sur panneaux découpés à mailles entières
½ diagonale LD et CD
½ diagonaal LD en KD
Panelen op maat met volle mazen
Découpage à mailles tronquées ± 4 mm Panelen op maat met afgeknotte mazen
Le métal déployé est couramment fabriqué en acier,
aluminium et inox. D’autres métaux peuvent être déployés
sur demande : alliages, cuivre, laiton, plomb, zinc, titane,
argent, etc. Après sa fabrication, le métal déployé peut
être galvanisé à chaud, laqué ou anodisé.
Strekmetaal is vervaardigd in zacht staal, aluminium of
roestvrij staal. Op vraag kunnen evenwel andere meta-
len worden verwerkt zoals Sendzimir verzinkt staal, koper,
messing, zinc, lood, titaan, zilver en andere legeringen.
Oppervlakte behandelingen zoals lakwerk of anodisatie
zijn mogelijk.

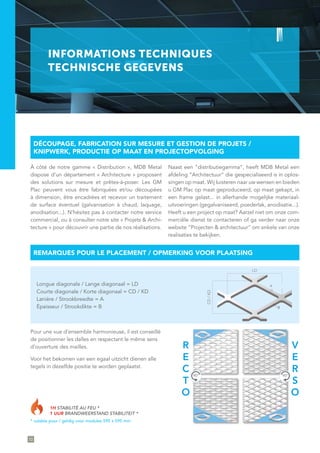

À côté de notre gamme « Distribution », MDB Metal
dispose d’un département « Architecture » proposant
des solutions sur mesure et prêtes-à-poser. Le métal
déployé peut être fabriqué et/ou découpé à dimension,
être encadré et recevoir un traitement de surface éven-
tuel (galvanisation à chaud, laquage, anodisation...).
N’hésitez pas à contacter notre service commercial, ou
à consulter notre site « Projets & Architecture » pour
découvrir une partie de nos réalisations.
Naast een ”distributiegamma“, heeft MDB Metal een afde-
ling ”architectuur“ die gespecialiseerd is in oplossingen op
maat. Wij luisteren naar uw wensen en bieden u strekme-
taal op maat geproduceerd, op maat gekapt, in een frame
gelast... in allerhande mogelijke materiaaluitvoeringen (ge-
galvaniseerd, gepoederlakt, geanodiseerd...). Heeft u een
project op maat? Aarzel niet om onze commerciële dienst
te contacteren of ga verder naar onze website “Projecten
& architectuur” om enkele van onze realisaties te bekijken.
MATIÈRES / MATERIALEN

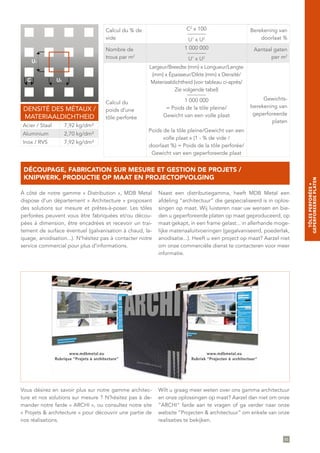

DÉCOUPAGE, FABRICATION SUR MESURE ET GESTION DE PROJETS /
KNIPWERK, PRODUCTIE OP MAAT EN PROJECTOPVOLGING
9

10
• = De stock •• = Délai court (quantité min. exigée) ••• = Fabrication (quantité min. exigée) Autre fabrication sur demande
• = Op voorraad •• = Korte termijn (met min. afname) ••• = Fabricatie (met min. afname) Andere fabricatie op aanvraag
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Épaisseur matière /
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 6 x 3 0,8 0,6 1000 x 2000 2,21 1,4 43 3 x 1
6.3.08.06
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • • 10 x 5 1,0 0,4 1000 x 2000 1,26 1,7 64 8 x 3
10.5.10.04
Échelle / Schaal
1/1

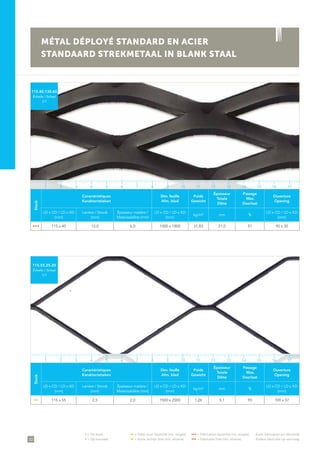

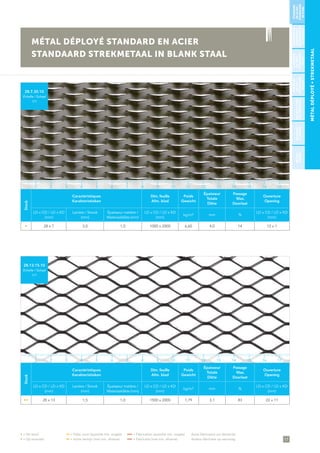

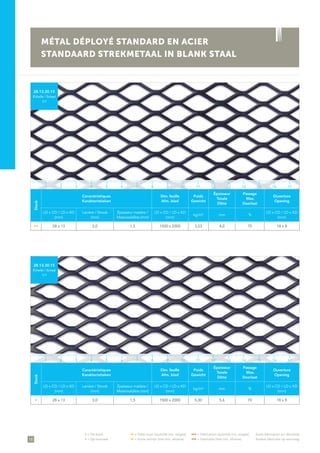

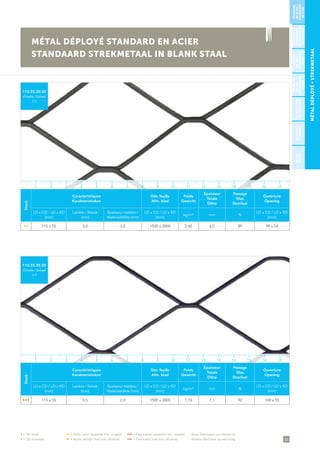

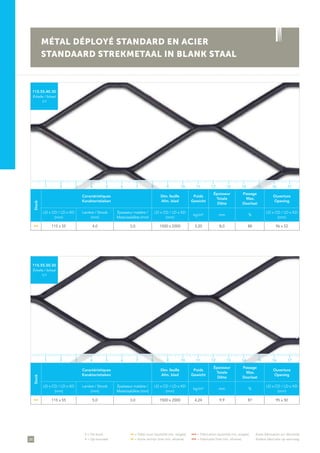

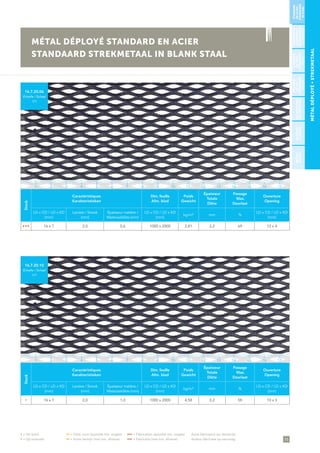

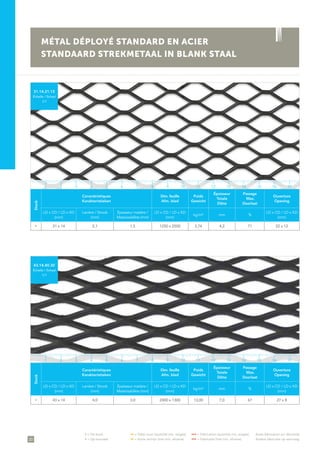

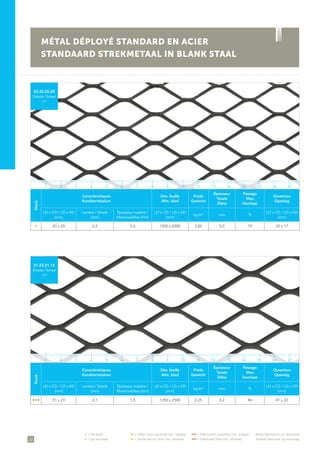

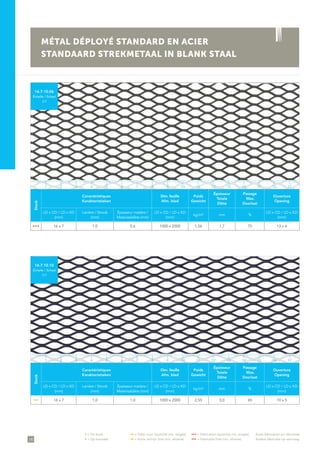

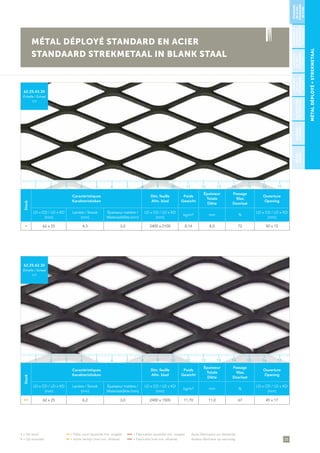

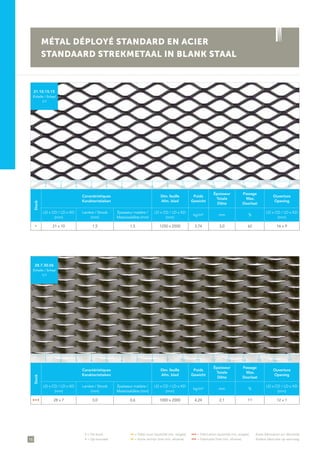

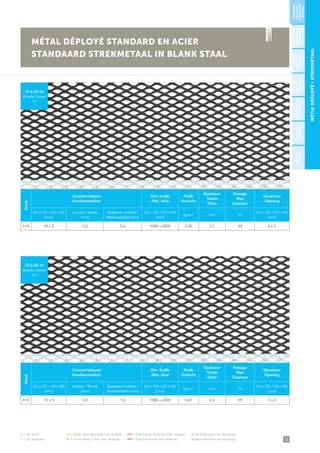

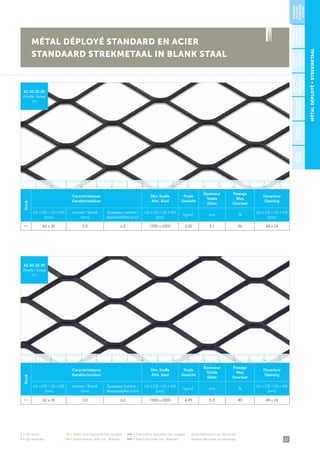

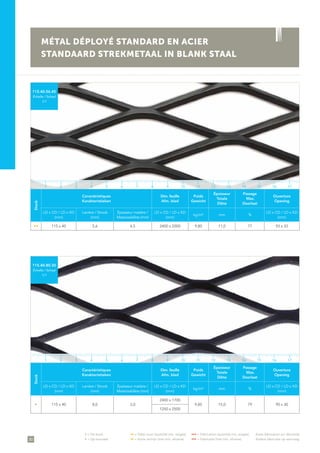

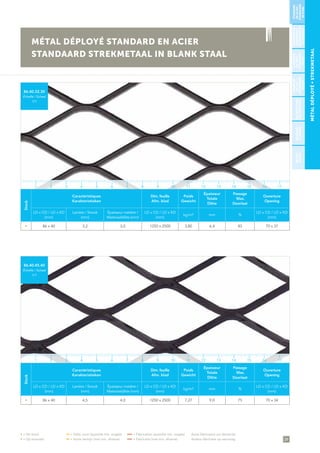

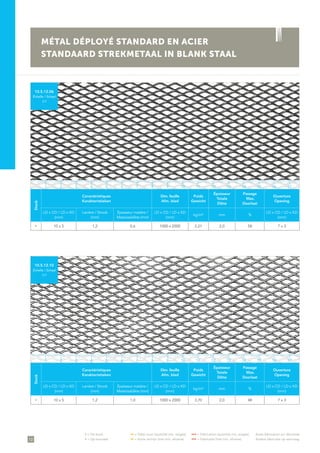

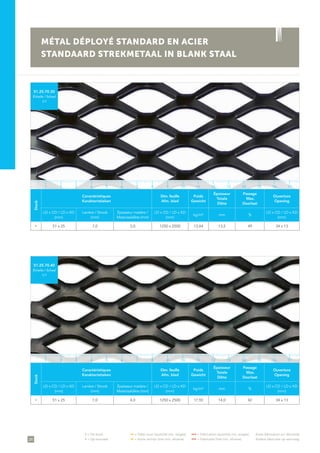

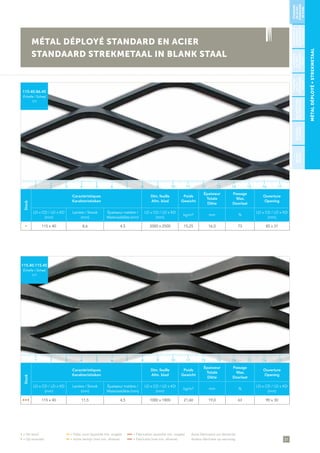

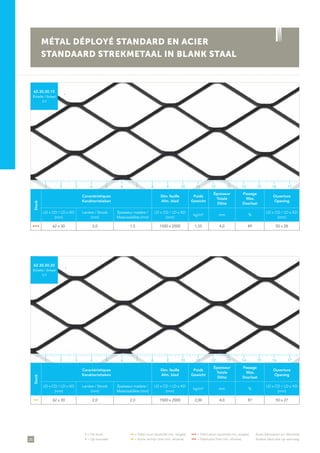

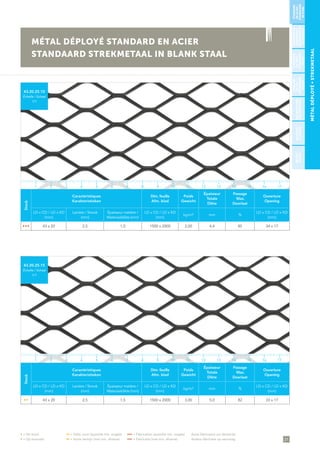

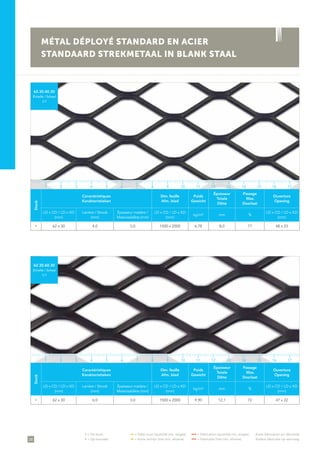

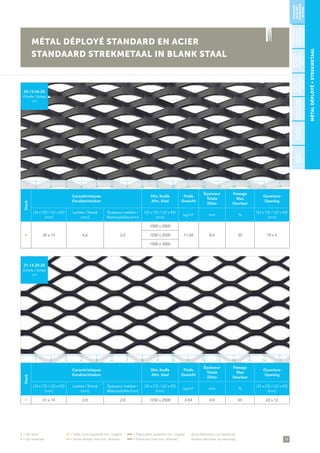

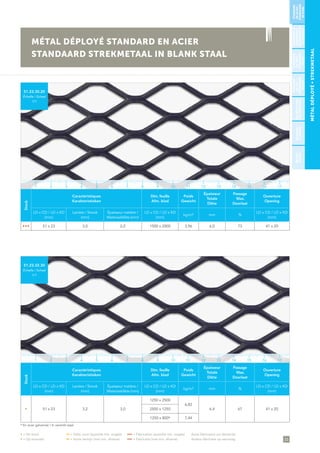

MÉTAL DÉPLOYÉ STANDARD EN ACIER
STANDAARD STREKMETAAL IN BLANK STAAL
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

11
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • • 10 x 5 1,0 0,6 1000 x 2000 1,89 2,0 64 7 x 3
10.5.10.06
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • 10 x 5 1,0 1,0 1000 x 2000 3,14 2,0 52 7 x 3
10.5.10.10
Échelle / Schaal
1/1
STANDARD
ENACIER/
STANDAARD
INSTAAL
STANDARDEN
ALUMINIUM/
STANDAARDIN
ALUMINIUM
PLAFOND/
PLAFOND
BÉTON/
BETON
STANDARD
ENINOX/
STANDAARD
INRVS
STANDARD
ENZINC/
STANDAARD
INZINK
ARCHITECTURE/
ARCHITECTUUR
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

12
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 10 x 5 1,2 0,6 1000 x 2000 2,21 2,0 58 7 x 3
10.5.12.06
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 10 x 5 1,2 1,0 1000 x 2000 3,70 2,0 48 7 x 3
10.5.12.10
Échelle / Schaal
1/1
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

13
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • • 10 x 5 2,0 0,6 1000 x 2000 3,40 2,1 44 6 x 2
10.5.20.06
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • • 10 x 5 2,0 1,0 1000 x 2000 5,65 2,5 29 7 x 2
10.5.20.10
Échelle / Schaal
1/1
STANDARD
ENACIER/
STANDAARD
INSTAAL
STANDARDEN
ALUMINIUM/
STANDAARDIN
ALUMINIUM
PLAFOND/
PLAFOND
BÉTON/
BETON
STANDARD
ENINOX/
STANDAARD
INRVS
STANDARD
ENZINC/
STANDAARD
INZINK
ARCHITECTURE/
ARCHITECTUUR
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

14
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • • 16 x 7 1,0 0,6 1000 x 2000 1,56 1,7 75 13 x 6
16.7.10.06
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • 16 x 7 1,0 1,0 1000 x 2000 2,55 3,0 65 10 x 5
16.7.10.10
Échelle / Schaal
1/1
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

15
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • • 16 x 7 2,0 0,6 1000 x 2000 2,81 2,2 69 12 x 4
16.7.20.06
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 16 x 7 2,0 1,0 1000 x 2000 4,58 3,2 58 10 x 3
16.7.20.10
Échelle / Schaal
1/1
STANDARD
ENACIER/
STANDAARD
INSTAAL
STANDARDEN
ALUMINIUM/
STANDAARDIN
ALUMINIUM
PLAFOND/
PLAFOND
BÉTON/
BETON
STANDARD
ENINOX/
STANDAARD
INRVS
STANDARD
ENZINC/
STANDAARD
INZINK
ARCHITECTURE/
ARCHITECTUUR
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

16
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 21 x 10 1,5 1,5 1250 x 2500 3,74 3,0 62 16 x 9
21.10.15.15
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • • 28 x 7 3,0 0,6 1000 x 2000 4,24 2,1 11 12 x 1
28.7.30.06
Échelle / Schaal
1/1
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

17
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 28 x 7 3,0 1,0 1000 x 2000 6,60 4,0 14 12 x 1
28.7.30.10
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • 28 x 13 1,5 1,0 1500 x 2000 1,79 3,1 83 22 x 11
28.13.15.10
Échelle / Schaal
1/1
STANDARD
ENACIER/
STANDAARD
INSTAAL
STANDARDEN
ALUMINIUM/
STANDAARDIN
ALUMINIUM
PLAFOND/
PLAFOND
BÉTON/
BETON
STANDARD
ENINOX/
STANDAARD
INRVS
STANDARD
ENZINC/
STANDAARD
INZINK
ARCHITECTURE/
ARCHITECTUUR
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

18
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • 28 x 13 2,0 1,5 1500 x 2000 3,53 4,0 75 18 x 8
28.13.20.15
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 28 x 13 3,0 1,5 1500 x 2000 5,30 5,6 70 18 x 8
28.13.30.15
Échelle / Schaal
1/1
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

19
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 30 x 13 4,6 2,0
1000 x 2000
11,04 8,0 20 19 x 51250 x 2500
1500 x 3000
30.13.46.20
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 31 x 14 2,0 2,0 1250 x 2500 4,54 4,0 65 22 x 12
31.14.20.20
Échelle / Schaal
1/1
STANDARD
ENACIER/
STANDAARD
INSTAAL
STANDARDEN
ALUMINIUM/
STANDAARDIN
ALUMINIUM
PLAFOND/
PLAFOND
BÉTON/
BETON
STANDARD
ENINOX/
STANDAARD
INRVS
STANDARD
ENZINC/
STANDAARD
INZINK
ARCHITECTURE/
ARCHITECTUUR
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

20
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 31 x 14 2,1 1,5 1250 x 2500 3,74 4,2 71 22 x 12
31.14.21.15
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 43 x 14 4,0 3,0 2400 x 1300 13,00 7,0 67 27 x 8
43.14.40.30
Échelle / Schaal
1/1
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

21
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • • 43 x 20 2,5 1,0 1500 x 2000 2,00 4,4 85 34 x 17
43.20.25.10
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • 43 x 20 2,5 1,5 1500 x 2000 3,00 5,0 82 33 x 17
43.20.25.15
Échelle / Schaal
1/1
STANDARD
ENACIER/
STANDAARD
INSTAAL
STANDARDEN
ALUMINIUM/
STANDAARDIN
ALUMINIUM
PLAFOND/
PLAFOND
BÉTON/
BETON
STANDARD
ENINOX/
STANDAARD
INRVS
STANDARD
ENZINC/
STANDAARD
INZINK
ARCHITECTURE/
ARCHITECTUUR
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

22
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 43 x 20 2,5 2,0 1500 x 2000 3,85 5,0 79 32 x 17
43.20.25.20
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • • 51 x 23 2,1 1,5 1250 x 2500 2,25 4,2 84 41 x 22
51.23.21.15
Échelle / Schaal
1/1
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

23
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • • 51 x 23 3,0 2,0 1500 x 2000 3,96 6,0 73 41 x 20
51.23.30.20
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 51 x 23 3,2 3,0
1250 x 2500
6,82
6,4 67 41 x 202500 x 1250
1250 x 800* 7,44
51.23.32.30
Échelle / Schaal
1/1
* En acier galvanisé / In verzinkt staal
STANDARD
ENACIER/
STANDAARD
INSTAAL
STANDARDEN
ALUMINIUM/
STANDAARDIN
ALUMINIUM
PLAFOND/
PLAFOND
BÉTON/
BETON
STANDARD
ENINOX/
STANDAARD
INRVS
STANDARD
ENZINC/
STANDAARD
INZINK
ARCHITECTURE/
ARCHITECTUUR
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

24
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 51 x 25 7,0 3,0 1250 x 2500 13,44 13,5 49 34 x 13
51.25.70.30
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 51 x 25 7,0 4,0 1250 x 2500 17,92 14,0 42 34 x 13
51.25.70.40
Échelle / Schaal
1/1
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

25
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 62 x 25 4,3 3,0 2400 x 2100 8,14 8,0 72 50 x 15
62.25.43.30
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • 62 x 25 6,2 3,0 2400 x 1500 11,70 11,0 67 45 x 17
62.25.62.30
Échelle / Schaal
1/1
STANDARD
ENACIER/
STANDAARD
INSTAAL
STANDARDEN
ALUMINIUM/
STANDAARDIN
ALUMINIUM
PLAFOND/
PLAFOND
BÉTON/
BETON
STANDARD
ENINOX/
STANDAARD
INRVS
STANDARD
ENZINC/
STANDAARD
INZINK
ARCHITECTURE/
ARCHITECTUUR
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

26
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • • 62 x 30 2,0 1,5 1500 x 2000 1,55 4,0 89 50 x 28
62.30.20.15
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • 62 x 30 2,0 2,0 1500 x 2000 2,00 4,0 87 50 x 27
62.30.20.20
Échelle / Schaal
1/1
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

27
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • 62 x 30 3,0 2,0 1500 x 2000 3,20 5,1 86 48 x 24
62.30.30.20
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • 62 x 30 3,0 3,0 1500 x 2000 4,95 5,9 80 48 x 24
62.30.30.30
Échelle / Schaal
1/1
STANDARD
ENACIER/
STANDAARD
INSTAAL
STANDARDEN
ALUMINIUM/
STANDAARDIN
ALUMINIUM
PLAFOND/
PLAFOND
BÉTON/
BETON
STANDARD
ENINOX/
STANDAARD
INRVS
STANDARD
ENZINC/
STANDAARD
INZINK
ARCHITECTURE/
ARCHITECTUUR
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

28
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 62 x 30 4,0 3,0 1500 x 2000 6,78 8,0 77 48 x 23
62.30.40.30
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 62 x 30 6,0 3,0 1500 x 2000 9,90 12,1 72 47 x 22
62.30.60.30
Échelle / Schaal
1/1
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

29
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 86 x 40 3,2 3,0 1250 x 2500 3,80 6,4 83 70 x 37
86.40.32.30
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 86 x 40 4,5 4,0 1250 x 2500 7,27 9,0 75 70 x 34
86.40.45.40
Échelle / Schaal
1/1
STANDARD
ENACIER/
STANDAARD
INSTAAL
STANDARDEN
ALUMINIUM/
STANDAARDIN
ALUMINIUM
PLAFOND/
PLAFOND
BÉTON/
BETON
STANDARD
ENINOX/
STANDAARD
INRVS
STANDARD
ENZINC/
STANDAARD
INZINK
ARCHITECTURE/
ARCHITECTUUR
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

30
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • 115 x 40 5,6 4,5 2400 x 2000 9,80 11,0 77 93 x 33
115.40.56.45
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 115 x 40 8,0 3,0
2400 x 1700
9,85 15,0 79 90 x 30
1250 x 2500
115.40.80.30
Échelle / Schaal
1/1
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

31
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 115 x 40 8,6 4,5 2000 x 2500 15,25 16,0 73 85 x 31
115.40.86.45
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • • 115 x 40 11,5 4,5 1000 x 1800 21,60 19,0 63 90 x 30
115.40.115.45
Échelle / Schaal
1/1
STANDARD
ENACIER/
STANDAARD
INSTAAL
STANDARDEN
ALUMINIUM/
STANDAARDIN
ALUMINIUM
PLAFOND/
PLAFOND
BÉTON/
BETON
STANDARD
ENINOX/
STANDAARD
INRVS
STANDARD
ENZINC/
STANDAARD
INZINK
ARCHITECTURE/
ARCHITECTUUR
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

32
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • • 115 x 40 13,0 6,0 1000 x 1800 31,83 21,0 51 90 x 30
115.40.130.60
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • 115 x 55 2,5 2,0 1500 x 2000 1,26 5,1 93 100 x 57
115.55.25.20
Échelle / Schaal
1/1
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

33
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • 115 x 55 3,0 3,0 1500 x 2000 2,40 6,0 89 98 x 54
115.55.30.30
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • • 115 x 55 3,5 2,0 1500 x 2000 1,76 7,1 92 100 x 55
115.55.35.20
Échelle / Schaal
1/1
STANDARD
ENACIER/
STANDAARD
INSTAAL
STANDARDEN
ALUMINIUM/
STANDAARDIN
ALUMINIUM
PLAFOND/
PLAFOND
BÉTON/
BETON
STANDARD
ENINOX/
STANDAARD
INRVS
STANDARD
ENZINC/
STANDAARD
INZINK
ARCHITECTURE/
ARCHITECTUUR
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

34
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • 115 x 55 4,0 3,0 1500 x 2000 3,20 8,0 88 96 x 52
115.55.40.30
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • 115 x 55 5,0 3,0 1500 x 2000 4,24 9,9 87 95 x 50
115.55.50.30
Échelle / Schaal
1/1
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

35
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • • 10 x 5 1,0 0,6 1000 x 2000 1,72 0,5 60 6 x 3
A 10.5.10.06
Échelle / Schaal
1/1
MÉTAL DÉPLOYÉ APLATI EN ACIER
GEVLAKT STREKMETAAL IN BLANK STAAL
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 10 x 5 1,2 1,0 1000 x 2000 2,11 0,9 49 6 x 3
A 10.5.12.10
Échelle / Schaal
1/1
STANDARD
ENACIER/
STANDAARD
INSTAAL
STANDARDEN
ALUMINIUM/
STANDAARDIN
ALUMINIUM
PLAFOND/
PLAFOND
BÉTON/
BETON
STANDARD
ENINOX/
STANDAARD
INRVS
STANDARD
ENZINC/
STANDAARD
INZINK
ARCHITECTURE/
ARCHITECTUUR
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

36
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • • 16 x 7 1,0 0,6 1000 x 2000 1,40 0,5 70 10 x 4
A 16.7.10.06
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • • 16 x 7 1,8 1,0 1000 x 2000 3,75 0,9 50 10 x 3
A 16.7.18.10
Échelle / Schaal
1/1
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

37
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 21 x 12 1,7 1,5 1250 x 2500 3,56 1,3 70 16 x 9
A 21.12.17.15
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • • 28 x 15 2,5 1,0 1250 x 2400 2,67 0,9 66 20 x 11
A 28.15.25.10
Échelle / Schaal
1/1
STANDARD
ENACIER/
STANDAARD
INSTAAL
STANDARDEN
ALUMINIUM/
STANDAARDIN
ALUMINIUM
PLAFOND/
PLAFOND
BÉTON/
BETON
STANDARD
ENINOX/
STANDAARD
INRVS
STANDARD
ENZINC/
STANDAARD
INZINK
ARCHITECTURE/
ARCHITECTUUR
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

38
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • • 28 x 15 2,5 1,5 1250 x 2400 4,00 1,4 66 20 x 11
A 28.15.25.15
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 31 x 16 2,3 1,5 1250 x 2500 3,56 1,3 74 26 x 12
A 31.16.23.15
Échelle / Schaal
1/1
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

39
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • 43 x 23 2,5 1,5 1250 x 2400 2,56 1,4 78 33 x 18
A 43.23.25.15
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • • 43 x 23 4,5 3,0 1250 x 2400 9,33 2,8 60 30 x 15
A 43.23.45.30
Échelle / Schaal
1/1
STANDARD
ENACIER/
STANDAARD
INSTAAL
STANDARDEN
ALUMINIUM/
STANDAARDIN
ALUMINIUM
PLAFOND/
PLAFOND
BÉTON/
BETON
STANDARD
ENINOX/
STANDAARD
INRVS
STANDARD
ENZINC/
STANDAARD
INZINK
ARCHITECTURE/
ARCHITECTUUR
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

40
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 51 x 27 3,5 3,0 1250 x 2500 6,82 2,7 73 41 x 20
A 51.27.35.30
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • • 62 x 34 2,5 1,5 1250 x 2400 1,68 1,4 86 50 x 30
A 62.34.25.15
Échelle / Schaal
1/1
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

41
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • 62 x 34 3,0 2,0 1250 x 2400 2,78 1,8 82 50 x 28
A 62.34.30.20
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • 62 x 34 4,5 3,0 1250 x 2400 6,46 2,8 73 45 x 25
A 62.34.45.30
Échelle / Schaal
1/1
STANDARD
ENACIER/
STANDAARD
INSTAAL
STANDARDEN
ALUMINIUM/
STANDAARDIN
ALUMINIUM
PLAFOND/
PLAFOND
BÉTON/
BETON
STANDARD
ENINOX/
STANDAARD
INRVS
STANDARD
ENZINC/
STANDAARD
INZINK
ARCHITECTURE/
ARCHITECTUUR
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

42
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 86 x 46 4,3 3,0 1250 x 2500 4,54 2,7 84 74 x 37
A 86.46.43.30
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • • 115 x 60 4,5 2,0 1250 x 2400 2,12 1,8 86 100 x 55
A 115.60.45.20
Échelle / Schaal
1/1
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

43
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • 62 x 25 4,3 3,0 2400 x 2100 8,14 8,0 72 45 x 17
E 62.25.43.30
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • 62 x 25 6,2 3,0 2400 x 1500 11,70 11,0 67 45 x 17
E 62.25.62.30
Échelle / Schaal
1/1
MÉTAL DÉPLOYÉ STANDARD EN ACIER AVEC ERGOTS ANTIDÉRAPANTS
STANDAARD STREKMETAAL IN BLANK STAAL MET ANTISLIP GEKARTELDE MAZEN
STANDARD
ENACIER/
STANDAARD
INSTAAL
STANDARDEN
ALUMINIUM/
STANDAARDIN
ALUMINIUM
PLAFOND/
PLAFOND
BÉTON/
BETON
STANDARD
ENINOX/
STANDAARD
INRVS
STANDARD
ENZINC/
STANDAARD
INZINK
ARCHITECTURE/
ARCHITECTUUR
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

44
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 115 x 28 6,5 4,0 600 x 1500 14,93 12,0 53 75 x 15
E 115.28.65.40
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 115 x 28 7,8 4,0 800 x 2500 17,92 14,5 45 70 x 15
E 115.28.78.40
Échelle / Schaal
1/1
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

45

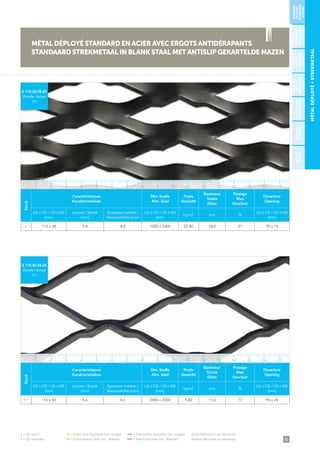

Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 115 x 28 9,8 4,0 1000 x 2000 22,40 18,0 31 70 x 15
E 115.28.98.40
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • 115 x 40 5,6 4,5 2400 x 2000 9,80 11,0 77 90 x 28
E 115.40.56.45
Échelle / Schaal
1/1
STANDARD
ENACIER/
STANDAARD
INSTAAL
STANDARDEN
ALUMINIUM/
STANDAARDIN
ALUMINIUM
PLAFOND/
PLAFOND
BÉTON/
BETON
STANDARD
ENINOX/
STANDAARD
INRVS
STANDARD
ENZINC/
STANDAARD
INZINK
ARCHITECTURE/
ARCHITECTUUR
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

46
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • 115 x 40 8,0 3,0 2400 x 1700 9,85 15,0 79 90 x 28
E 115.40.80.30
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • 115 x 40 8,6 4,5 2000 x 2500 15,25 16,0 73 90 x 28
E 115.40.86.45
Échelle / Schaal
1/1
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

47
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 6 x 3 1,0 0,7 1000 x 2000 1,08 1,4 35 3,2 x 1,2
6.3.10.07 AL
Échelle / Schaal
1/1
MÉTAL DÉPLOYÉ STANDARD EN ALUMINIUM
STANDAARD STREKMETAAL IN ALUMINIUM
* possibilité d’anodisation sur demande / anodisatie op aanvraag
10.5.15.07 AL*
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 10 x 5 1,5 0,7
1000 x 2000
1,09 2,6 48 6,5 x 2,8
Roul./Rol
1000 x 7.500
Roul./Rol
800 x 7.500
Roul./Rol
600 x 7.500
STANDARD
ENACIER/
STANDAARD
INSTAAL
PLAFOND/
PLAFOND
BÉTON/
BETON
STANDARD
ENINOX/
STANDAARD
INRVS
STANDARD
ENZINC/
STANDAARD
INZINK
ARCHITECTURE/
ARCHITECTUUR
STANDARDEN
ALUMINIUM/
STANDAARDIN
ALUMINIUM
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

48
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • • 10 x 6 1,0 0,8 1000 x 2000 0,86 2,6 64 6,5 x 4
10.6.10.08 AL
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • • 10 x 6 2,0 0,8 1000 x 2000 1,39 2,6 61 6,5 x 3
10.6.20.08 AL
Échelle / Schaal
1/1
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

49
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • • 16 x 7 1,0 0,8 1000 x 2000 0,70 2,0 65 10 x 5
16.7.10.08 AL
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • • 16 x 7 2,0 0,8 1000 x 2000 1,31 3,0 69 10 x 4
16.7.20.08 AL
Échelle / Schaal
1/1
STANDARD
ENACIER/
STANDAARD
INSTAAL
PLAFOND/
PLAFOND
BÉTON/
BETON
STANDARD
ENINOX/
STANDAARD
INRVS
STANDARD
ENZINC/
STANDAARD
INZINK
ARCHITECTURE/
ARCHITECTUUR
STANDARDEN
ALUMINIUM/
STANDAARDIN
ALUMINIUM
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

50
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 17 x 7 1,5 0,7
Roul./Rol 1000 x
10.000
0,76 2,6 67 13 x 5
17.7.15.07 AL
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • • 28 x 9 2,0 1,5 1000 x 2000 1,72 4,0 67 18 x 5
28.9.20.15 AL
Échelle / Schaal
1/1
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

51
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 31 x 14 2,1 1,5 2500 x 1250 1,26 4,0 71 22 x 10
31.14.21.15 AL
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • • 43 x 13 2,1 1,5 1000 x 2000 1,29 4,1 69 32 x 10
43.13.21.15 AL
Échelle / Schaal
1/1
STANDARD
ENACIER/
STANDAARD
INSTAAL
PLAFOND/
PLAFOND
BÉTON/
BETON
STANDARD
ENINOX/
STANDAARD
INRVS
STANDARD
ENZINC/
STANDAARD
INZINK
ARCHITECTURE/
ARCHITECTUUR
STANDARDEN
ALUMINIUM/
STANDAARDIN
ALUMINIUM
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

52
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • • 62 x 25 2,5 2,0 2000 x 1500 1,10 5,0 82 50 x 21
62.25.25.20 AL
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • • 62 x 25 3,8 3,0 2000 x 1500 2,46 7,8 72 48 x 19
62.25.38.30 AL
Échelle / Schaal
1/1
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

53
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • • 62 x 25 7,9 3,0 2000 x 1500 4,85 12,2 59 42 x 11
62.25.79.30 AL
Échelle / Schaal
1/1
STANDARD
ENACIER/
STANDAARD
INSTAAL
PLAFOND/
PLAFOND
BÉTON/
BETON
STANDARD
ENINOX/
STANDAARD
INRVS
STANDARD
ENZINC/
STANDAARD
INZINK
ARCHITECTURE/
ARCHITECTUUR
STANDARDEN
ALUMINIUM/
STANDAARDIN
ALUMINIUM
1 5 11 153 97 13 172 6 12 164 108 14

54

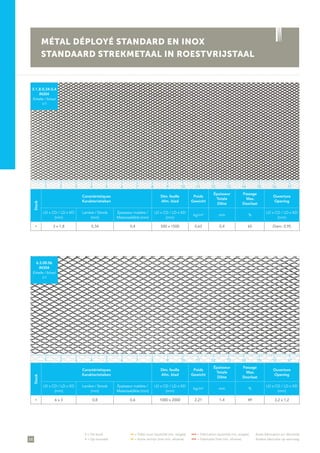

Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 3 x 1,8 0,34 0,4 500 x 1500 0,63 0,4 65 Diam. 0,95
3.1,8.0,34.0,4
IN304
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 6 x 3 0,8 0,6 1000 x 2000 2,21 1,4 49 3,2 x 1,2
6.3.08.06
IN304
Échelle / Schaal
1/1
MÉTAL DÉPLOYÉ STANDARD EN INOX
STANDAARD STREKMETAAL IN ROESTVRIJSTAAL
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

55
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 6 x 3 0,8 0,6 1000 x 2000 2,21 1,4 49 3,2 x 1,2
6.3.08.06
IN430
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • • 10 x 5 1,0 0,6 1000 x 1000 2,21 2,0 61 6,5 x 2,5
10.5.10.06
IN304
Échelle / Schaal
1/1
STANDARD
ENACIER/
STANDAARD
INSTAAL
PLAFOND/
PLAFOND
BÉTON/
BETON
STANDARD
ENINOX/
STANDAARD
INRVS
STANDARD
ENZINC/
STANDAARD
INZINK
ARCHITECTURE/
ARCHITECTUUR
STANDARDEN
ALUMINIUM/
STANDAARDIN
ALUMINIUM
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

56
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • • 10 x 5 1,2 0,6 1000 x 2000 2,21 2,0 58 6,5 x 2,5
10.5.12.06
IN304
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 10 x 5 1,2 0,8 1000 x 2000 3,68 2,1 45 6,5 x 2,5
10.5.12.08
IN304
Échelle / Schaal
1/1
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

57
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • • 16 x 7 1,0 1,0 1000 x 1000 2,67 2,1 65 10 x 4
16.7.10.10
IN304
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 16 x 7 1,5 0,8 1000 x 2000 2,75 2,9 60 10 x 4
16.7.15.08
IN304
Échelle / Schaal
1/1
STANDARD
ENACIER/
STANDAARD
INSTAAL
PLAFOND/
PLAFOND
BÉTON/
BETON
STANDARD
ENINOX/
STANDAARD
INRVS
STANDARD
ENZINC/
STANDAARD
INZINK
ARCHITECTURE/
ARCHITECTUUR
STANDARDEN
ALUMINIUM/
STANDAARDIN
ALUMINIUM
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

58
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 20 x 10 1,5 1,5 1000 x 2000 3,51 3,0 62 15 x 9
20.10.15.15
IN304
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • • 28 x 9 1,3 0,6 1000 x 1600 4,40 2,3 75 22 x 7
28.9.13.06
IN304
Échelle / Schaal
1/1
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

59
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 28 x 9 1,8 1,5 1000 x 1600 4,66 3,4 69 18 x 6
28.9.18.15
IN304
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • • 31 x 14 2,0 1,0 2000 x 1000 2,46 4,0 71 22 x 10
31.14.20.10
IN304
Échelle / Schaal
1/1
STANDARD
ENACIER/
STANDAARD
INSTAAL
PLAFOND/
PLAFOND
BÉTON/
BETON
STANDARD
ENINOX/
STANDAARD
INRVS
STANDARD
ENZINC/
STANDAARD
INZINK
ARCHITECTURE/
ARCHITECTUUR
STANDARDEN
ALUMINIUM/
STANDAARDIN
ALUMINIUM
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

60

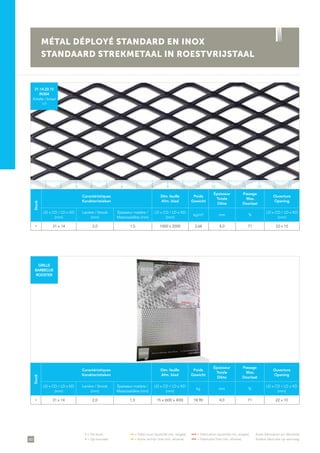

Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 31 x 14 2,0 1,5 1000 x 2000 3,68 4,0 71 22 x 10
31.14.20.15
IN304
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg mm %
LD x CD / LD x KD
(mm)
• 31 x 14 2,0 1,5 15 x (600 x 400) 18,90 4,0 71 22 x 10
GRILLE
BARBECUE
ROOSTER
1 5 11 153 97 13 172 6 12 164 108 14

61
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • • 43 x 13 2,5 1,5 1000 x 1600 4,65 5,0 68 31 x 8
43.13.25.15
IN304
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • • 43 x 13 4,1 3,0 1000 x 1600 13,20 7,7 55 28 x 7
43.13.41.30
IN304
Échelle / Schaal
1/1
STANDARD
ENACIER/
STANDAARD
INSTAAL
PLAFOND/
PLAFOND
BÉTON/
BETON
STANDARD
ENINOX/
STANDAARD
INRVS
STANDARD
ENZINC/
STANDAARD
INZINK
ARCHITECTURE/
ARCHITECTUUR
STANDARDEN
ALUMINIUM/
STANDAARDIN
ALUMINIUM
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

62
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • • 51 x 23 2,1 1,0 2000 x 1000 1,47 4,2 88 41 x 20
51.23.21.10
IN304
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • • 51 x 23 2,1 1,5 2000 x 1000 2,20 4,2 84 41 x 20
51.23.21.15
IN304
Échelle / Schaal
1/1
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

63
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • • 51 x 23 5,8 2,5 1000 x 2000 9,20 11,0 61 41 x 20
51.23.58.25
IN304
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 51 x 23 3,2 3,0 2500 x 1250 6,82 6,4 65 40 x 18
51.23.32.30
IN304
Échelle / Schaal
1/1
STANDARD
ENACIER/
STANDAARD
INSTAAL
PLAFOND/
PLAFOND
BÉTON/
BETON
STANDARD
ENINOX/
STANDAARD
INRVS
STANDARD
ENZINC/
STANDAARD
INZINK
ARCHITECTURE/
ARCHITECTUUR
STANDARDEN
ALUMINIUM/
STANDAARDIN
ALUMINIUM
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

64
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • • 62 x 25 3,5 2,0 2000 x 1600 4,40 6,1 74 52 x 20
62.25.35.20
IN304
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • • 62 x 25 2,2 1,5 2000 x 1600 2,20 4,2 80 54 x 20
62.25.22.15
IN304
Échelle / Schaal
1/1
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

65
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 31 x 16 2,0 1,5 1000 x 1500 3,50 1,3 72 22 x 10
A 31.16.20.15
IN304
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• • • 62 x 30 2,6 2,0 1000 x 1200 3,12 1,8 75 53 x 21
A 62.30.26.20
IN304
Échelle / Schaal
1/1
MÉTAL DÉPLOYÉ APLATI EN INOX
GEVLAKT STREKMETAAL IN ROESTVRIJSTAAL
STANDARD
ENACIER/
STANDAARD
INSTAAL
PLAFOND/
PLAFOND
BÉTON/
BETON
STANDARD
ENINOX/
STANDAARD
INRVS
STANDARD
ENZINC/
STANDAARD
INZINK
ARCHITECTURE/
ARCHITECTUUR
STANDARDEN
ALUMINIUM/
STANDAARDIN
ALUMINIUM
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

66
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg mm %
LD x CD / LD x KD
(mm)
• 10 x 5 1,0 0,7
Carton de 6 roul. /
Karton van 6 rol.
600 x 2000
15,00 2,0 61 6,5 x 2,5
10.5.10.07 ZN
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg mm %
LD x CD / LD x KD
(mm)
• 17 x 7 1,0 0,7
Carton de 12 roul. /
Karton van 12 rol.
600 x 2000
19,80 2,6 67 13 x 5
17.7.10.07 ZN
Échelle / Schaal
1/1
MÉTAL DÉPLOYÉ STANDARD EN ZINC
STANDAARD STREKMETAAL IN ZINK
STANDARD
ENACIER/
STANDAARD
INSTAAL
PLAFOND/
PLAFOND
BÉTON/
BETON
STANDARD
ENINOX/
STANDAARD
INRVS
STANDARD
ENZINC/
STANDAARD
INZINK
ARCHITECTURE/
ARCHITECTUUR
STANDARDEN
ALUMINIUM/
STANDAARDIN
ALUMINIUM
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

67
STANDARD
ENACIER/
STANDAARD
INSTAAL
PLAFOND/
PLAFOND
BÉTON/
BETON
STANDARD
ENINOX/
STANDAARD
INRVS
STANDARD
ENZINC/
STANDAARD
INZINK
ARCHITECTURE/
ARCHITECTUUR
STANDARDEN
ALUMINIUM/
STANDAARDIN
ALUMINIUM
NOTES
NOTA

68
MÉTAL DÉPLOYÉ ARCHITECTURAL
ARCHITECTURAAL STREKMETAAL
SHADOW
62 S
Échelle / Schaal
1/1
DYNAMIC
110 M
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD (mm)
Épaisseur Matière /
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 62 2,0
Acier / Staal
1500 x 2000 • 1250 x 3000
11,30
12,0 69 45 x 10
Aluminium
2000 x 1350 • 1250 x 3000
3,90
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD (mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 110 2,0
Acier / Staal
1000 x 3000
12,20
23,0 62 87 x 18
Aluminium
1000 x 3000
4,20
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

69
CLASSICO 115
Échelle / Schaal
1/1
SHADOW
115 M
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD (mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 115 3,0
Acier / Staal
1250 x 2500 • 2400 x 1700
9,85 15,0 79 90 x 30
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD (mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 115
3,0
Acier / Staal
1500 x 1800
19,30
19,0 62 83 x 11
2,0
Aluminium
2000 x 1100
4,40
STANDARD
ENACIER/
STANDAARD
INSTAAL
PLAFOND/
PLAFOND
BÉTON/
BETON
STANDARD
ENINOX/
STANDAARD
INRVS
STANDARD
ENZINC/
STANDAARD
INZINK
ARCHITECTURE/
ARCHITECTUUR
STANDARDEN
ALUMINIUM/
STANDAARDIN
ALUMINIUM
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

70
CRYSTAL
115 S1
Échelle / Schaal
1/1
LAGUN 150 M
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD (mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 115
2,0
Acier / Staal
1500 x 3000
12,20
18,0 58 80 x 10
3,0
Aluminium
1500 x 3000
6,30
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD (mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 150
2,0
Acier / Staal
1500 x 3000
10,40
25,0 72 100 x 24
3,0
Aluminium
1500 x 3000
5,03
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

71
SUPRÊME
200 XL1
Échelle / Schaal
1/2
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD (mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 200
2,0
Acier / Staal
1500 x 2960
13,00
33,0 72 140 x 203,0
Acier / Staal
1500 x 1800
19,40
3,0
Aluminium
1500 x 2960 • 2000 x 1100
6,70
Vous désirez en savoir plus sur nos mailles architecture
et nos solutions sur mesure ? N’hésitez pas à demander
notre farde « ARCHI », ou consultez notre site « Projets
& architecture » pour découvrir une partie de nos réa-
lisations.
Wilt u graag meer weten over ons gamma architectuur
en onze oplossingen op maat? Aarzel dan niet om onze
”ARCHI“ farde aan te vragen of ga verder naar onze
website ”Projecten & architectuur” om enkele van onze
realisaties te bekijken.
STANDARD
ENACIER/
STANDAARD
INSTAAL
PLAFOND/
PLAFOND
BÉTON/
BETON
STANDARD
ENINOX/
STANDAARD
INRVS
STANDARD
ENZINC/
STANDAARD
INZINK
ARCHITECTURE/
ARCHITECTUUR
STANDARDEN
ALUMINIUM/
STANDAARDIN
ALUMINIUM
1 5 11 153 97 13 172 6 12 164 108 14

72
R
E
C
T
O
V
E
R
S
O
90° 90°
1H STABILITÉ AU FEU *
1 UUR BRANDWEERSTAND STABILITEIT *
* valable pour / geldig voor modules 595 x 595 mm
Pour une vue d’ensemble harmonieuse, il est conseillé
de positionner les dalles en respectant le même sens
d’ouverture des mailles.
Voor het bekomen van een egaal uitzicht dienen alle
tegels in dezelfde positie te worden geplaatst.
TECHNISCHE GEGEVENS
des solutions sur mesure et prêtes-à-poser. Les GM
Plac peuvent vous être fabriquées et/ou découpées
à dimension, être encadrées et recevoir un traitement
de surface éventuel (galvanisation à chaud, laquage,
anodisation...). N’hésitez pas à contacter notre service
commercial, ou à consulter notre site « Projets & Archi-
tecture » pour découvrir une partie de nos réalisations.
Naast een “distributiegamma”, heeft MDB Metal een
afdeling ”Architectuur“ die gespecialiseerd is in oplos-
singen op maat. Wij luisteren naar uw wensen en bieden
u GM Plac op maat geproduceerd, op maat gekapt, in
een frame gelast... in allerhande mogelijke materiaal-
uitvoeringen (gegalvaniseerd, poederlak, anodisatie...).
Heeft u een project op maat? Aarzel niet om onze com-
merciële dienst te contacteren of ga verder naar onze
website ”Projecten & architectuur“ om enkele van onze
REMARQUES POUR LE PLACEMENT / OPMERKING VOOR PLAATSING
CD/KD
LD
A
B
Longue diagonale / Lange diagonaal = LD
Courte diagonale / Korte diagonaal = CD / KD
Lanière / Strookbreedte = A
Épaisseur / Strookdikte = B

73
GAMME PLAFOND EN MÉTAL DÉPLOYÉ - GM PLAC
PLAFONDGAMMA IN STREKMETAAL - GM PLAC
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 16 x 8 3,0 0,6 595 x 595 3,50 3,0 55 13 x 2
* Matière : Acier électrozingué (+ poudrage) / Materiaal: Elektrolytisch verzinkt staal (+ poedercoating)
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 28 x 13 3,0 1,0 595 x 595 • 595 x 1195 3,55 4,0 70 20 x 10
* Matière : Acier brut (+ poudrage) / Materiaal: Staal (+ poedercoating)
GM 160*
Échelle / Schaal
1/1
GM 280*
Échelle / Schaal
1/1
STANDARD
ENACIER/
STANDAARD
INSTAAL
PLAFOND/
PLAFOND
BÉTON/
BETON
STANDARD
ENINOX/
STANDAARD
INRVS
STANDARD
ENZINC/
STANDAARD
INZINK
ARCHITECTURE/
ARCHITECTUUR
STANDARDEN
ALUMINIUM/
STANDAARDIN
ALUMINIUM
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

74
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 28 x 15 5,0 0,6 595 x 595 • 595 x 1195 3,25 7,0 65 21 x 8
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 43 x 20 2,5 1,5 595 x 595 • 595 x 1195 2,80 5,0 85 31 x 18
* Matière : Acier brut (+ poudrage) / Materiaal: Staal (+ poedercoating)
GM 285*
Échelle / Schaal
1/1
GM 430*
Échelle / Schaal
1/1
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

75
Stock
Caractéristiques
Karakteristieken
Dim. feuille
Afm. blad
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 50 x 24 8,0 0,6 595 x 595 • 595 x 1195 3,35 10,0 65 35 x 13
GM 500*
Échelle / Schaal
1/1
STANDARD
ENACIER/
STANDAARD
INSTAAL
PLAFOND/
PLAFOND
BÉTON/
BETON
STANDARD
ENINOX/
STANDAARD
INRVS
STANDARD
ENZINC/
STANDAARD
INZINK
ARCHITECTURE/
ARCHITECTUUR
STANDARDEN
ALUMINIUM/
STANDAARDIN
ALUMINIUM
1 5 11 153 97 13 172 6 12 164 108 14

76
GAMME BÉTON
BETONGAMMA
Stock
Caractéristiques
Karakteristieken
Dimension
Afmeting
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 6 x 3 0,8 0,6 1000 x 2000 2,21 1,4 43 3 x 1
* Matière : acier / Materiaal: staal
6.3.08.06*
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dimension
Afmeting
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 10 x 5 1,2 0,6 1000 x 2000 2,21 2,0 58 7 x 3
10.5.12.06*
Échelle / Schaal
1/1
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

77
GAMME BÉTON
BETONGAMMA
Stock
Caractéristiques
Karakteristieken
Dimension
Afmeting
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 10 x 5 1,2 1,0 1000 x 2000 3,70 2,0 48 7 x 3
10.5.12.10*
Échelle / Schaal
1/1
STANDARD
ENACIER/
STANDAARD
INSTAAL
PLAFOND/
PLAFOND
BÉTON/
BETON
STANDARD
ENINOX/
STANDAARD
INRVS
STANDARD
ENZINC/
STANDAARD
INZINK
ARCHITECTURE/
ARCHITECTUUR
STANDARDEN
ALUMINIUM/
STANDAARDIN
ALUMINIUM
Stock
Caractéristiques
Karakteristieken
Dimension
Afmeting
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 16 x 7 2,0 1,0 1000 x 2000 4,58 3,2 58 10 x 3
16.7.20.10*
Échelle / Schaal
1/1
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

78
GAMME BÉTON
BETONGAMMA
Stock
Caractéristiques
Karakteristieken
Dimension
Afmeting
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD
(mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• 10 x 7 1,6 1,2 1250 x 2300 3,90 1,2 60 6 x 4
A10 RONDO*
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dimension
Afmeting
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• / / /
Roul. / Rol 50 m²
(1 x 50 m)
0,14 / / /
* Matière : fibre de verre / Materiaal: glasvezel
CHAPNET
4905*
1 5 11 153 97 13 172 6 12 164 108 14

79
GAMME BÉTON
BETONGAMMA
Stock
Caractéristiques
Karakteristieken
Dimension
Afmeting
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• / / /
Roul. / Rol 100 m²
(1 x 100 m)
0,14 / / /
* Matière : fibre de verre / Materiaal: glasvezel
CHAPNET
4910*
STANDARD
ENACIER/
STANDAARD
INSTAAL
PLAFOND/
PLAFOND
BÉTON/
BETON
STANDARD
ENINOX/
STANDAARD
INRVS
STANDARD
ENZINC/
STANDAARD
INZINK
ARCHITECTURE/
ARCHITECTUUR
STANDARDEN
ALUMINIUM/
STANDAARDIN
ALUMINIUM
Stock
Caractéristiques
Karakteristieken
Dimension
Afmeting
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD kg/m² mm %
LD x CD / LD x KD
(mm)
• 18 x 9 1,5 0,4
Roul. / Rol 25 m²
(1 x 25 m)
0,96 2,5 / 15 x 7
GALTO
6018*
Échelle / Schaal
1/1
1 5 11 153 97 13 172 6 12 164 108 14

80
GAMME BÉTON
BETONGAMMA
Stock
Caractéristiques
Karakteristieken
Dimension
Afmeting
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
LD x CD / LD x KD kg/m² mm %
LD x CD / LD x KD
(mm)
• 28 x 14 1,5 0,4
Roul. / Rol 25 m²
(1 x 25 m)
0,62 2,5 / 24 x 13
GALTO
6028*
Échelle / Schaal
1/1
Stock
Caractéristiques
Karakteristieken
Dimension
Afmeting
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
•
•
•
/ / /
20 x (0,20 x 2,50 m)
20 x (0,30 x 2,50 m)
20 x (0,60 x 2,50 m)
1,20 / / /
NER-LATT
N03 / BRUT
« AC »*
1 5 11 153 97 13 172 6 12 164 108 14

81
GAMME BÉTON
BETONGAMMA
STANDARD
ENACIER/
STANDAARD
INSTAAL
PLAFOND/
PLAFOND
BÉTON/
BETON
STANDARD
ENINOX/
STANDAARD
INRVS
STANDARD
ENZINC/
STANDAARD
INZINK
ARCHITECTURE/
ARCHITECTUUR
STANDARDEN
ALUMINIUM/
STANDAARDIN
ALUMINIUM
Stock
Caractéristiques
Karakteristieken
Dimension
Afmeting
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• / / / 15 x (0,60 x 2,50 m) 1,20 / / /
* Matière : aluzinc AZ150 / Materiaal: aluzink AZ150
NER-LATT
N03/GA
« AZ150 »
6100*
Stock
Caractéristiques
Karakteristieken
Dimension
Afmeting
Poids
Gewicht
Épaisseur
Totale
Dikte
Passage
Max.
Doorlaat
Ouverture
Opening
LD x CD / LD x KD
(mm)
Lanière / Strook
(mm)
Materiaaldikte (mm)
kg/m² mm %
LD x CD / LD x KD
(mm)
• / / / 15 x (0,60 x 2,50 m) 1,20 / / /
* Matière : acier galvanisé Z100 / Materiaal: verzinkt staal Z100
NER-LATT
N03/GA
« Z100 »*

TÔLES PERFORÉES
GEPERFOREERDE PLATEN
TÔLESPERFORÉES∞
GEPERFOREERDEPLATEN

PERFORATIONS RONDES EN QUINCONCE / RONDE PERFORATIES IN DRIEHOEKSTEEK
PERFORATIONS CARRÉES EN LIGNE / PERFORATIES IN VIERKANTSTEEK
T
R
T
T
Calcul du % de
vide
R2
x 90,69
_______
T2
Berekening van
doorlaat %
Nombre de
trous par m2
1 154 700
_______
T2
Aantaal gaten
per m2
Calcul du
poids d’une
tôle perforée
Largeur/Breedte (mm) x Longueur/Lengte
(mm) x Épaisseur/Dikte (mm) x Densité/
Materiaaldichtheid (voir tableau ci-après/
Zie volgende tabel)
_______
1 000 000
= Poids de la tôle pleine/
Gewicht van een volle plaat
Poids de la tôle pleine/Gewicht van een
volle plaat x (1 - % de vide/doorlaat %)
= Poids de la tôle perforée/Gewicht van
een geperforeerde plaat
Gewichts-
berekening van
geperforeerde
platen
LEXIQUE / WOORDENLIJST
R = trous ronds / ronde gaten
T = entraxe / steek
Exemple : R5 T8 = trous ronds de 5 mm Ø avec un entraxe (milieu de perforation à milieu de perforation) de 8 mm.
Voorbeeld: R5 T8 = ronde gaten van Ø 5 mm met een steek (midden van eerste perforatie tot midden van tweede
perforatie) van 8 mm.
LEXIQUE / WOORDENLIJST
C = trous carrés / vierkante gaten
U = entraxe / steek
Exemple : C8 U12 = trous carrés en ligne de 5 mm de côté, avec un entraxe (milieu de perforation à milieu de
perforation) de 12 mm.
Voorbeeld: C8 U12 = vierkante gaten van 5 mm zijde met een steek (midden van eerste perforatie tot midden
van tweede perforatie) van 12 mm.
DENSITÉ DES MÉTAUX /
MATERIAALDICHTHEID
Acier / Staal 7,92 kg/dm³
Aluminium 2,70 kg/dm³
Inox / RVS 7,92 kg/dm³
TECHNISCHE GEGEVENS
84

Calcul du % de
vide
C2
x 100
_______
U1
x U2
Berekening van
doorlaat %
Nombre de
trous par m2
1 000 000
_______
U1
x U2
Aantaal gaten
per m2
Calcul du
poids d’une
tôle perforée
Largeur/Breedte (mm) x Longueur/Lengte
(mm) x Épaisseur/Dikte (mm) x Densité/
Materiaaldichtheid (voir tableau ci-après/
Zie volgende tabel)
_______
1 000 000
= Poids de la tôle pleine/
Gewicht van een volle plaat
Poids de la tôle pleine/Gewicht van een
volle plaat x (1 - % de vide /
doorlaat %) = Poids de la tôle perforée/
Gewicht van een geperforeerde plaat
Gewichts-
berekening van
geperforeerde
platen
C U2
U1
DENSITÉ DES MÉTAUX /
MATERIAALDICHTHEID
Acier / Staal 7,92 kg/dm³
Aluminium 2,70 kg/dm³
Inox / RVS 7,92 kg/dm³
85
des solutions sur mesure et prêtes-à-poser. Les tôles
perforées peuvent vous être fabriquées et/ou décou-
pées à dimension, être encadrées et recevoir un trai-
tement de surface éventuel (galvanisation à chaud, la-
quage, anodisation...). N’hésitez pas à contacter notre
service commercial pour plus d’informations.
Naast een distributiegamma, heeft MDB Metal een
afdeling ”architectuur“ die gespecialiseerd is in oplos-
singen op maat. Wij luisteren naar uw wensen en bie-
den u geperforeerde platen op maat geproduceerd, op
maat gekapt, in een frame gelast... in allerhande moge-
lijke materiaaluitvoeringen (gegalvaniseerd, poederlak,
anodisatie...). Heeft u een project op maat? Aarzel niet
om onze commerciële dienst te contacteren voor meer
informatie.
Vous désirez en savoir plus sur notre gamme architec-
ture et nos solutions sur mesure ? N’hésitez pas à de-
mander notre farde « ARCHI », ou consultez notre site
« Projets & architecture » pour découvrir une partie de
nos réalisations.
Wilt u graag meer weten over ons gamma architectuur
en onze oplossingen op maat? Aarzel dan niet om onze
”ARCHI“ farde aan te vragen of ga verder naar onze
website ”Projecten & architectuur” om enkele van onze
TÔLESPERFORÉES∞
GEPERFOREERDEPLATEN

86
PERFORATIONS RONDES EN QUINCONCE
RONDE PERFORATIES IN DRIEHOEKSTEEK
Épaisseur / Dikte
(mm)
Dimension / Afmeting
(mm)
Poids / Gewicht
(kg)
Vide / Doorlaat
(%)
ACIER / STAAL
1,0 1000 x 2000 11,15
29,601,5 1000 x 2000 16,73
2,0 1000 x 2000 22,30
GALVA / VERZINKT (SENDZIMIR)
1,0 1000 x 2000 11,15
29,601,5 1000 x 2000 17,00
2,0 1000 x 2000 22,70
ALUMINIUM
1,0 1000 x 2000 3,80
29,601,5 1000 x 2000 5,70
2,0 1000 x 2000 7,60
INOX 304 / RVS 304
1,0 1000 x 2000 11,15
29,60
1,5 1000 x 2000 16,73
* De stock sous délai court / Op korte termijn verkrijgbaar
R2 T3,5*
Échelle / Schaal
1/1
1 5 11 153 97 13 172 6 12 164 108 14

87
TÔLESPERFORÉES∞
GEPERFOREERDEPLATEN
RONDES/
RONDE
SÉCURITÉ/
VEILIGHEID
CARRÉES/
VIERKANTE
DÉCORATIVES/
DECORATIEVE
ALÉATOIRES/
WILLEKEURIGE
R3 T5*
Échelle / Schaal
1/1
Épaisseur / Dikte
(mm)
(mm)
Poids / Gewicht
(kg)
Vide / Doorlaat
(%)
ACIER / STAAL
1,0 1000 x 2000 10,80
32,65
1,0 1500 x 3000 24,40
1,5 1000 x 2000 16,30
2,0 1000 x 2000 21,70
2,0 1250 x 2500 33,80
3,0 1000 x 2000 32,00
1,0 1000 x 2000 10,80
32,651,5 1000 x 2000 16,30
2,0 1000 x 2000 21,70
ALUMINIUM
1,0 1000 x 2000 3,71
32,651,5 1000 x 2000 5,56
2,0 1000 x 2000 7,42
INOX 304 / RVS 304
1,0 1000 x 2000 10,67
32,65
1,5 1000 x 2000 16,20
2,0 1000 x 2000 21,34
3,0 1000 x 2000 32,01
1 5 11 153 97 13 172 6 12 164 108 14

88
R4 T6*
Échelle / Schaal
1/1
Épaisseur / Dikte
(mm)
(mm)
Poids / Gewicht
(kg)
Vide / Doorlaat
(%)
ACIER / STAAL
1,0 1000 x 2000 9,60
40,31
1,5 1000 x 2000 14,18
1,5 1250 x 2500 22,16
1,5 1500 x 3000 31,91
2,0 1000 x 2000 19,20
2,0 1250 x 2500 30,10
3,0 1000 x 2000 28,30
1,0 1000 x 2000 9,50
40,311,5 1000 x 2000 14,18
2,0 1000 x 2000 19,20
ALUMINIUM
1,0 1000 x 2000 3,60
40,311,5 1000 x 2000 4,93
2,0 1000 x 2000 6,58
INOX 304 / RVS 304
1,0 1000 x 2000 9,70
40,311,5 1000 x 2000 14,18
2,0 1000 x 2000 19,20
1 5 11 153 97 13 172 6 12 164 108 14

89
TÔLESPERFORÉES∞
GEPERFOREERDEPLATEN
RONDES/
RONDE
SÉCURITÉ/
VEILIGHEID
CARRÉES/
VIERKANTE
DÉCORATIVES/
DECORATIEVE
ALÉATOIRES/
WILLEKEURIGE
R5 T8*
Échelle / Schaal
1/1
Épaisseur / Dikte
(mm)
(mm)
Poids / Gewicht
(kg)
Vide / Doorlaat
(%)
ACIER / STAAL
1,0 1000 x 2000 10,40
35,43
1,0 1250 x 2500 16,40
1,5 1000 x 2000 15,70
2,0 1000 x 2000 21,00
3,0 1000 x 2000 33,10
1,0 1000 x 2000 10,40
35,43
1,5 1000 x 2000 15,70
1,5 1250 x 2500 24,50
1,5 1500 x 3000 35,30
2,0 1000 x 2000 21,00
2,0 1250 x 2500 32,70
2,0 1500 x 3000 47,00
3,0 1000 x 2000 33,10
ALUMINIUM
1,0 1000 x 2000 3,40
35,43
1,5 1000 x 2000 5,20
2,0 1000 x 2000 7,11
3,0 1000 x 2000 10,46
INOX 304 / RVS 304
1,0 1000 x 2000 10,40
35,43
1,5 1000 x 2000 15,70
1,5 1500 x 3000 35,40
2,0 1000 x 2000 21,00
3,0 1000 x 2000 33,10
1 5 11 153 97 13 172 6 12 164 108 14

90
R6 T9*
Échelle / Schaal
1/1
Épaisseur / Dikte
(mm)
(mm)
Poids / Gewicht
(kg)
Vide / Doorlaat
(%)
ACIER / STAAL
1,5 1000 x 2000 14,70
40,30
2,0 1000 x 2000 19,20
2,0 1000 x 2000 19,50
3,0 1000 x 2000 28,37
1,0 1000 x 2000 9,80
40,30
1,5 1000 x 2000 14,70
ALUMINIUM
1,5 1000 x 2000 4,84
40,30
2,0 1000 x 2000 6,58
INOX 304 / RVS 304
1,0 1000 x 2000 9,70
40,30
1,5 1000 x 2000 14,60
2,0 1000 x 2000 19,50
3,0 1000 x 2000 28,37
1 5 11 153 97 13 172 6 12 164 108 14

91
TÔLESPERFORÉES∞
GEPERFOREERDEPLATEN
RONDES/
RONDE
SÉCURITÉ/
VEILIGHEID
CARRÉES/
VIERKANTE
DÉCORATIVES/
DECORATIEVE
ALÉATOIRES/
WILLEKEURIGE
R8 T12*
Échelle / Schaal
1/1
Épaisseur / Dikte
(mm)
(mm)
Poids / Gewicht
(kg)
Vide / Doorlaat
(%)
ACIER / STAAL
1,0 1000 x 2000 9,70
40,30
1,5 1000 x 2000 14,60
2,0 1000 x 2000 19,40
2,0 1250 x 2500 30,30
2,0 1500 x 3000 43,80
3,0 1000 x 2000 29,10
3,0 1250 x 2500 46,30
3,0 1500 x 3000 66,10
1,0 1000 x 2000 9,70
40,30
1,5 1000 x 2000 14,60
2,0 1000 x 2000 19,40
2,0 1250 x 2500 30,30
2,0 1500 x 3000 43,60
ALUMINIUM
1,0 1000 x 2000 3,30
40,30
1,5 1000 x 2000 4,90
2,0 1000 x 2000 6,60
3,0 1000 x 2000 9,90
INOX 304 / RVS 304
1,0 1000 x 2000 9,70
40,30
1,5 1000 x 2000 14,60
2,0 1000 x 2000 19,40
3,0 1000 x 2000 29,60
1 5 11 153 97 13 172 6 12 164 108 14

92
R10 T14*
Échelle / Schaal
1/1
Épaisseur / Dikte
(mm)
(mm)
Poids / Gewicht
(kg)
Vide / Doorlaat
(%)
ACIER / STAAL
1,5 1000 x 2000 13,20
46,282,0 1000 x 2000 17,50
3,0 1000 x 2000 25,53
1,5 1000 x 2000 13,20
46,28
2,0 1000 x 2000 17,60
INOX 304 / RVS 304
2,0 1000 x 2000 17,50 46,28
1 5 11 153 97 13 172 6 12 164 108 14

93
TÔLESPERFORÉES∞
GEPERFOREERDEPLATEN
RONDES/
RONDE
SÉCURITÉ/
VEILIGHEID
CARRÉES/
VIERKANTE
DÉCORATIVES/
DECORATIEVE
ALÉATOIRES/
WILLEKEURIGE
R10 T15*
Échelle / Schaal
1/1
Épaisseur / Dikte
(mm)
(mm)
Poids / Gewicht
(kg)
Vide / Doorlaat
(%)
ACIER / STAAL
1,0 1000 x 2000 9,70
40,30
1,0 1250 x 2500 15,10
1,5 1000 x 2000 14,60
1,5 1250 x 2500 22,80
2,0 1000 x 2000 18,91
2,0 1250 x 2500 30,30
2,0 1500 x 3000 43,50
3,0 1000 x 2000 26,50
3,0 1250 x 2500 45,50
3,0 1500 x 3000 66,50
1,0 1000 x 2000 9,70
40,30
1,5 1000 x 2000 14,60
1,5 1500 x 3000 33,10
2,0 1000 x 2000 19,40
2,0 1250 x 2500 30,30
3,0 1000 x 2000 26,50
ALUMINIUM
1,0 1000 x 2000 3,29
40,30
1,5 1000 x 2000 4,93
2,0 1000 x 2000 6,58
3,0 1000 x 2000 9,67
INOX 304 / RVS 304
1,0 1000 x 2000 9,70
40,30
1,5 1000 x 2000 14,70
2,0 1000 x 2000 19,70
3,0 1000 x 2000 28,37
1 5 11 153 97 13 172 6 12 164 108 14

94
R15 T20*
Échelle / Schaal
1/1
Épaisseur / Dikte
(mm)
(mm)
Poids / Gewicht
(kg)
Vide / Doorlaat
(%)
ACIER / STAAL
1,0 1000 x 2000 7,76
51,00
1,5 1000 x 2000 11,64
2,0 1000 x 2000 15,68
3,0 1000 x 2000 23,52
1,5 1000 X 2000 11,64 51,00
ALUMINIUM
2,0 1000 x 2000 5,29
51,00
3,0 1000 x 2000 7,94
INOX 304 / RVS 304
1,0 1000 x 2000 7,76
51,00
1,5 1000 x 2000 11,64
1 5 11 153 97 13 172 6 12 164 108 14

95
TÔLESPERFORÉES∞
GEPERFOREERDEPLATEN
RONDES/
RONDE
SÉCURITÉ/
VEILIGHEID
CARRÉES/
VIERKANTE
DÉCORATIVES/
DECORATIEVE
ALÉATOIRES/
WILLEKEURIGE
R20 T28*
Échelle / Schaal
1/1
Épaisseur / Dikte
(mm)
(mm)
Poids / Gewicht
(kg)
Vide / Doorlaat
(%)
ACIER / STAAL
1,5 1000 x 2000 12,76
46,28
2,0 1000 x 2000 17,50
2,0 1250 x 2500 27,70
3,0 1000 x 2000 25,53
1,5 1000 x 2000 12,76
46,28
2,0 1000 x 2000 17,02
ALUMINIUM
2,0 1000 x 2000 5,80 46,28
INOX 304 / RVS 304
1,5 1000 x 2000 12,76
46,28
2,0 1000 x 2000 17,02
1 5 11 153 97 13 172 6 12 164 108 14

96
TÔLE PERFORÉE SÉCURITÉ
GEPERFOREERDE PLAAT VOOR VEILIGHEID
Épaisseur / Dikte
(mm)
(mm)
Poids / Gewicht
(kg)
Vide / Doorlaat
(%)
ACIER / STAAL*
3,0 1000 x 2000 44,48
6,403,0 1250 x 2500 69,50
3,0 1500 x 3000 100,07
ALUMINIUM **
3,0 1000 x 2000 15,16
6,403,0 1250 x 2500 23,69
3,0 1500 x 3000 34,12
INOX 304 / RVS 304 **
3,0 1000 x 2000 44,48
6,403,0 1250 x 2500 69,50
3,0 1500 x 3000 100,07
** Sur fabrication / Op fabricatie
8 mm
9 mm
50 mm
19.5 mm
STEPTÔLE
Échelle / Schaal
1/1
RONDES/
RONDE
SÉCURITÉ/
VEILIGHEID
CARRÉES/
VIERKANTE
DÉCORATIVES/
DECORATIEVE
ALÉATOIRES/
WILLEKEURIGE
1 5 11 153 97 13 172 6 12 164 108 14

97
TÔLESPERFORÉES∞
GEPERFOREERDEPLATEN
RONDES/
RONDE
SÉCURITÉ/
VEILIGHEID
CARRÉES/
VIERKANTE
DÉCORATIVES/
DECORATIEVE
ALÉATOIRES/
WILLEKEURIGE
NOTES
NOTA

98
C5 U7,5*
Échelle / Schaal
1/1
PERFORATIONS CARRÉES EN LIGNE
PERFORATIES IN VIERKANTSTEEK
Épaisseur / Dikte
(mm)
(mm)
Poids / Gewicht
(kg)
Vide / Doorlaat
(%)
ACIER / STAAL
1,0 1000 x 2000 9,10
44,40
1,0 1250 x 2500 13,76
1,5 1000 x 2000 13,60
1,5 1250 x 2500 20,64
2,0 1000 x 2000 17,61
1,0 1000 x 2000 9,10
44,401,5 1000 x 2000 13,60
2,0 1000 x 2000 17,61
ALUMINIUM
1,0 1000 x 2000 3,00
44,401,5 1000 x 2000 4,60
2,0 1000 x 2000 6,00
INOX 304 / RVS 304
1,0 1000 x 2000 8,81
44,40
1,5 1000 x 2000 13,21
1 5 11 153 97 13 172 6 12 164 108 14

99
TÔLESPERFORÉES∞
GEPERFOREERDEPLATEN
Épaisseur / Dikte
(mm)
(mm)
Poids / Gewicht
(kg)
Vide / Doorlaat
(%)
ACIER / STAAL
1,0 1000 x 2000 9,65
39,061,5 1000 x 2000 14,48
2,0 1000 x 2000 19,31
1,0 1000 x 2000 9,65
39,061,5 1000 x 2000 14,48
2,0 1000 x 2000 19,31
ALUMINIUM
1,0 1000 x 2000 3,29
39,061,5 1000 x 2000 4,94
2,0 1000 x 2000 6,58
INOX 304 / RVS 304
1,0 1000 x 2000 9,65
39,061,5 1000 x 2000 14,90
2,0 1000 x 2000 19,31
C5 U8*
Échelle / Schaal
1/1
RONDES/
RONDE
SÉCURITÉ/
VEILIGHEID
CARRÉES/
VIERKANTE
DÉCORATIVES/
DECORATIEVE
ALÉATOIRES/
WILLEKEURIGE
1 5 11 153 97 13 172 6 12 164 108 14

100
C8 U10*
Échelle / Schaal
1/1
Épaisseur / Dikte
(mm)
(mm)
Poids / Gewicht
(kg)
Vide / Doorlaat
(%)
ACIER / STAAL
1,0 1000 x 2000 5,70
64,00
1,5 1000 x 2000 8,90
1,5 1250 x 2500 13,37
2,0 1000 x 2000 12,00
1,0 1000 x 2000 5,70
64,001,5 1000 x 2000 8,90
2,0 1000 x 2000 12,00
ALUMINIUM
1,5 1000 x 2000 2,92
64,00
2,0 1000 x 2000 3,88
INOX 304 / RVS 304
1,0 1000 x 2000 5,70
64,00
1,5 1000 x 2000 8,90
1 5 11 153 97 13 172 6 12 164 108 14

101
TÔLESPERFORÉES∞
GEPERFOREERDEPLATEN
Épaisseur / Dikte
(mm)
(mm)
Poids / Gewicht
(kg)
Vide / Doorlaat
(%)
ACIER / STAAL
1,0 1000 x 2000 8,80
44,44
1,5 1000 x 2000 13,50
1,5 1250 x 2500 21,20
2,0 1000 x 2000 18,00
2,0 1250 x 2500 28,30
3,0 1000 x 2000 26,40
1,0 1000 x 2000 8,80
44,441,5 1000 x 2000 13,50
2,0 1000 x 2000 17,60
ALUMINIUM
1,0 1000 x 2000 3,00
44,441,5 1000 x 2000 4,50
2,0 1000 x 2000 6,00
INOX 304 / RVS 304
1,0 1000 x 2000 9,10
44,441,5 1000 x 2000 13,20
2,0 1000 x 2000 17,60
C8 U12*
Échelle / Schaal
1/1
RONDES/
RONDE
SÉCURITÉ/
VEILIGHEID
CARRÉES/
VIERKANTE
DÉCORATIVES/
DECORATIEVE
ALÉATOIRES/
WILLEKEURIGE
1 5 11 153 97 13 172 6 12 164 108 14

102
C10 U12*
Échelle / Schaal
1/1
Épaisseur / Dikte
(mm)
(mm)
Poids / Gewicht
(kg)
Vide / Doorlaat
(%)
ACIER / STAAL
1,0 1000 x 2000 5,00
69,441,5 1000 x 2000 7,50
2,0 1000 x 2000 10,30
1,0 1000 x 2000 5,00
69,441,5 1000 x 2000 7,50
2,0 1000 x 2000 10,30
ALUMINIUM
1,5 1000 x 2000 2,48
69,44
2,0 1000 x 2000 3,30
INOX 304 / RVS 304
1,0 1000 x 2000 5,10
69,44
1,5 1000 x 2000 7,70
1 5 11 153 97 13 172 6 12 164 108 14

103
TÔLESPERFORÉES∞
GEPERFOREERDEPLATEN
C10 U14*
Échelle / Schaal
1/1
Épaisseur / Dikte
(mm)
(mm)
Poids / Gewicht
(kg)
Vide / Doorlaat
(%)
ACIER / STAAL
1,0 1000 x 2000 8,00
51,02
1,5 1000 x 2000 12,00
1,5 1250 x 2500 18,80
2,0 1000 x 2000 16,10
3,0 1000 x 2000 23,28
1,0 1000 x 2000 8,00
51,02
1,5 1000 x 2000 12,00
1,5 1250 x 2500 18,80
2,0 1000 x 2000 16,10
2,0 1250 x 2500 24,25
ALUMINIUM
1,0 1000 x 2000 2,65
51,021,5 1000 x 2000 3,97
2,0 1000 x 2000 5,29
INOX 304 / RVS 304
1,0 1000 x 2000 7,76
51,021,5 1000 x 2000 11,64
2,0 1000 x 2000 15,52
RONDES/
RONDE
SÉCURITÉ/
VEILIGHEID
CARRÉES/
VIERKANTE
DÉCORATIVES/
DECORATIEVE
ALÉATOIRES/
WILLEKEURIGE
1 5 11 153 97 13 172 6 12 164 108 14

104
C10 U15*
Échelle / Schaal
1/1
Épaisseur / Dikte
(mm)
(mm)
Poids / Gewicht
(kg)
Vide / Doorlaat
(%)
ACIER / STAAL
1,0 1000 x 2000 9,00
44,44
1,5 1000 x 2000 13,50
2,0 1000 x 2000 18,10
2,0 1500 x 3000 40,60
3,0 1000 x 2000 27,30
3,0 1250 x 2500 41,25
1,0 1000 x 2000 9,00
44,44
1,5 1000 x 2000 13,50
1,5 1250 x 2500 20,63
2,0 1000 x 2000 18,10
ALUMINIUM
1,0 1000 x 2000 3,10
44,44
1,5 1000 x 2000 4,60
2,0 1000 x 2000 6,10
3,0 1000 x 2000 9,00
INOX 304 / RVS 304
1,0 1000 x 2000 8,80
44,441,5 1000 x 2000 13,50
2,0 1000 x 2000 17,70
1 5 11 153 97 13 172 6 12 164 108 14

105
TÔLESPERFORÉES∞
GEPERFOREERDEPLATEN
Décorative / Decoratief
Oblong en ligne / Langwerpig in lijn
Nid d’abeille / Honingraat
Oblong en quinconce / Langwerpig in driehoeksteek
Possibilité de toutes sortes de perforations décora-
tives ou sur mesure. N’hésitez pas à nous contacter
pour de plus amples informations.
Verschillende decoratieve of op maat perforaties op
aanvraag. Aarzel niet om ons te contacteren voor
meer informatie over onze mogelijkheden.
PERFORATIONS DÉCORATIVES
DECORATIEVE PERFORATIES
RONDES/
RONDE
SÉCURITÉ/
VEILIGHEID
CARRÉES/
VIERKANTE
DÉCORATIVES/
DECORATIEVE
ALÉATOIRES/
WILLEKEURIGE

106
PERFORATIONS ALÉATOIRES
WILLEKEURIGE PERFORATIES
Aléatoire
Aléatoire / Willekeurig
Sur base d’un plan DWG, d’un dessin, d’une photo,
MDB Metal vous offre la possibilité de reproduire, sur
mesure, votre image de façon perforée, en se servant
de sa pixellisation. Pour plus de renseignements, notre
service commercial se tient à votre disposition !
MDB Metal biedt u de mogelijkheid om op basis van een
plan (DWG) of tekening een gepersonaliseerde perfora-
tieplaat te produceren. Op basis van uw wensen kun-
nen we deze op maat maken en plooien in verschillende
materiaaluitvoeringen (gegalvaniseerd, poederlak, ano-
disatie...). Onze commerciële medewerkers staan steeds
ter uwer beschikking voor meer informatie!
RONDES/
RONDE
SÉCURITÉ/
VEILIGHEID
CARRÉES/
VIERKANTE
DÉCORATIVES/
DECORATIEVE
ALÉATOIRES/
WILLEKEURIGE

GRILLAGES & TISSUS MÉTALLIQUES
METALEN DRAADNETTEN & METAALGAAS
GRILLAGES&TISSUSMÉTALLIQUES•
METALENDRAADNETTEN&METAALGAAS

TECHNISCHE GEGEVENS
GRILLAGES SOUDÉS GSQS / GELASTE DRAADNETTEN GSQS
CALCUL D’UNE MAILLE / BEREKENING VAN EEN MAAS
TOLÉRANCES STANDARD DE FABRICATION
Les grillages soudés GSQS (Grillages Soudés Qualité
Serrurerie) sont livrés avec les bouts débordants
équilibrés.
FABRICAGETOLERANTIES
De gelaste draadnetten worden geleverd met evenredig
verdeelde uiteinden.
Grillages soudés / Gelaste draadnetten Grillages ondulés / Gegolfde draadnetten
108
C C
E
A
B
D
B
A
C
D
Avant
Arrière
E
F
F
1 mm / mètre d'écart entre les 2 diagonales
+ - 1 mm non cumulable
Tolérances sur
Mailles
B
A
2,50 mm Maxi 1,00 mm Maxi
+ - 1 mm par mètre
Bouts débordants
Diagonales
+ - 2,5 mm + - 1 mm
ertèm/mm01étiénalP
DroitGauche
Mailles 25 mm
et moins
Mailles supérieures
à 25 mm
Sabre sur trame
Longueur / Largeur
( totale et axe à axe )
+ - 2,5 mm par mètre
Règle
Surf ace de réf érence
Sensdefabrication
Surface de référence
Referentie oppervlak
Avant
Voor
Arrière
Achteraan
Droite
Rechts
Gauche
Links
Sensdefabrication
Richtingvandefabricatie
Règle/Regel
Tolérances sur /
Toleranties
Mailles 25 mm
et moins /
Mazen kleiner of
gelijk aan 25 mm
Mailles supérieures
à 25 mm /
Mazen groter
dan 25 mm
Mailles / Mazen
± 1 mm non cumulable /
± 1 mm niet cumuleerbaar
A
B
Longueur/Largeur
(totale et axe à axe) /
Lengte/Breedte
(totaal en centerafstand)
± 2,5 mm par mètre /
± 2,5 mm per meter
± 1 mm par mètre /
± 1 mm per meter
C
Bouts débordants /
Uiteinden
± 2,5 mm ± 1 mm
D
Diagonales /
Diagonalen
1 mm/m d’écart entre les 2 diagonales /
1mm/m afwijking tussen de 2 diagonalen
E
Sabre sur trame /
Afwijking op profiel
2,5 mm Maxi 1 mm Maxi
F Planéité / Vlakheid 10 mm par mètre / 10 mm per meter
MAILLE = D’AXE À AXE (ex. : maille de 20 mm avec fil de 2 mm =
vide de 18 mm) / MAAS = VAN AS TOT AS (bijv: maas van 20 mm
met een draad van 2 mm = doorlaat van 18 mm)
MAILLE = VIDE ENTRE DEUX FILS (ex. : maille de 20 mm = 20 mm
entre deux fils) / MAAS = OPENING TUSSEN 2 DRADEN (bijv: maas
van 20 mm = 20 mm tussen 2 draden)

GRILLAGES ONDULÉS / GEGOLFDE DRAADNETTEN
FABRICATION SUR MESURE
Les grillages soudés GSQS peuvent être produits sur
mesure selon vos dimensions, en petites ou grandes
séries, dans des formats respectant les capacités des
machines. Le diamètre des fils peut varier de 2,0 mm
(minimum) à 8,0 mm (maximum), quelle que soit la maille
(carrée, rectangulaire, spéciale, évolutive...) ou la matière
(acier, acier galvanisé, inox 304, inox 316...). La finition
des bouts peut également être au choix, bouts arasés ou
débordants équilibrés.
FABRICATIE OP MAAT
De gelaste draadnetten kunnen geleverd worden op
maat in kleine of groote oplagen. De draaddiameter
varieert van Ø 2 mm (minimum) tot Ø 8 mm (maximum).
Het gamma draadnetten bevat verschillende types
mazen (vierkant, rechthoekig, speciaal) in verschillende
materialen (staal, verzinkt staal, RVS 304, RVS 316...).
De afwerking van de boorden kan worden gekozen.
DÉCOUPAGE, FINITION ET FABRICATION
SUR MESURE
Les grillages ondulés peuvent être découpés ou fabri-
qués à dimension, être encadrés et recevoir un traite-
ment de surface éventuel (galvanisation à chaud, la-
quage, anodisation...). N’hésitez pas à contacter notre
service commercial pour toute demande d’information.
KNIPWERK, AFWERKING EN FABRICATIE OP
MAAT
De gegolfde draadnetten kunnen op maat worden
geknipt, geproduceerd of ingekaderd in eerder welke
uitvoering (warmverzinkt, gelakt, geanodiseerd...).
Onze commerciële medewerkers staan steeds ter uwer
beschikking voor meer informatie.
109

•
= Galvanisé à chaud après soudure ••
= Sendzimir ou galvanisé à chaud •••
= Sendzimir
•
= Thermisch verzinkt na constructie ••
= Sendzimir of thermisch verzinkt •••
= Sendzimir
110
GRILLAGES SOUDÉS - MAILLES CARRÉES
GELASTE DRAADNETTEN - VIERKANTE MAZEN
Maille /
Maas
(mm)
Ø Fil /
Ø Draad
(mm)
Dimension /
Afmeting
(mm)
Poids /
Gewicht
(kg)
Vide /
Doorlaat
(%)
Acier /
Blank
staal
Acier
galvanisé /
Verzinkte
staal
Inox
304 /
RVS 304
Inox
3016 l /
RVS 316 l
11,2 x 11,2 1,6 1000 x 2000 5,20 76 X
Maille /
Maas
(mm)
Ø Fil /
Ø Draad
(mm)
Dimension /
Afmeting
(mm)
Poids /
Gewicht
(kg)
Vide /
Doorlaat
(%)
Acier /
Blank
staal
Acier
galvanisé /
Verzinkte
staal
Inox
304 /
RVS 304
Inox
316 l /
RVS 316 l
20 x 20 2,0 1000 x 2000 4,80 82 X X
11,2 x 11,2*
Échelle / Schaal
1/1
20 x 20*
Échelle / Schaal
1/1
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

•
= Sendzimir
•
= Sendzimir
111
Maille /
Maas
(mm)
Ø Fil /
Ø Draad
(mm)
Dimension /
Afmeting
(mm)
Poids /
Gewicht
(kg)
Vide /
Doorlaat
(%)
Acier /
Blank
staal
Acier
galvanisé /
Verzinkte
staal
Inox
304 /
RVS 304
Inox
316 l /
RVS 316 l
25 x 25
2,5
1225 x 2000 8,88 81 X
1250 x 2000 9,06 81 X X•••
2,7 1225 x 2000 9,60 80 X X•••
3,0
1000 x 2000 8,70 79 X X••
X
1000 x 3000 13,20 79 X X•
1250 x 2500 13,50 79 X
25 x 25*
Échelle / Schaal
1/1
SOUDÉS/
GELASTE
ONDULÉS/
GEGOLFDE
TISSUS
MÉTALLIQUES/
METAALGAAS
1 5 11 153 97 13 172 6 12 164 108 14

•
= Sendzimir
•
= Sendzimir
112
Maille /
Maas
(mm)
Ø Fil /
Ø Draad
(mm)
Dimension /
Afmeting
(mm)
Poids /
Gewicht
(kg)
Vide /
Doorlaat
(%)
Acier /
Blank
staal
Acier
galvanisé /
Verzinkte
staal
Inox
304 /
RVS 304
Inox
316 l /
RVS 316 l
30 x 30 3,0
1000 x 2000 7,23 82 X X•
X
1000 x 3000 10,90 82 X X
1250 x 2500 11,30 82 X X
1500 x 3000 16,27 82 X X•
30 x 30*
Échelle / Schaal
1/1
1 5 11 153 97 13 172 6 12 164 108 14

•
= Sendzimir
•
= Sendzimir
113
Maille /
Maas
(mm)
Ø Fil /
Ø Draad
(mm)
Dimension /
Afmeting
(mm)
Poids /
Gewicht
(kg)
Vide /
Doorlaat
(%)
Acier /
Blank
staal
Acier
galvanisé /
Verzinkte
staal
Inox
304 /
RVS 304
Inox
316 l /
RVS 316 l
40 x 40
3,0
1000 x 2000 5,47 85 X X•
X
1000 x 3000 8,20 85 X
1250 x 2500 8,55 85 X X
1500 x 3000 12,30 85 X X•
2000 x 3000 16,40 85 X
4,0
1000 x 2000 9,60 83 X X•
X
1000 x 3000 14,40 83 X
1200 x 2400 12,82 83 X
1250 x 2500 15,00 83 X X X
1500 x 3000 21,90 83 X
1600 x 2000 15,36 83 X X•••
2000 x 3000 29,10 83 X X•
40 x 40*
Échelle / Schaal
1/1
SOUDÉS/
GELASTE
ONDULÉS/
GEGOLFDE
TISSUS
MÉTALLIQUES/
METAALGAAS
1 5 11 153 97 13 172 6 12 164 108 14

•
= Sendzimir
•
= Sendzimir
114
Maille /
Maas
(mm)
Ø Fil /
Ø Draad
(mm)
Dimension /
Afmeting
(mm)
Poids /
Gewicht
(kg)
Vide /
Doorlaat
(%)
Acier /
Blank
staal
Acier
galvanisé /
Verzinkte
staal
Inox
304 /
RVS 304
Inox
316 l /
RVS 316 l
50 x 50
3,0
1000 x 2000 4,33 89 X X
1250 x 2500 6,77 89 X
1500 x 3000 9,70 89 X
2000 x 3000 12,70 89 X X•
4,0
1000 x 2000 7,60 86 X X••
X
1250 x 2500 11,80 86 X X•
1500 x 3000 17,10 86 X
1600 x 2000 12,16 86 X X•••
1600 x 5000 30,40 86 X X•••
2000 x 2500 17,80 86 X X•••
2000 x 3000 23,20 86 X X•
5,0
1000 x 2000 11,92 82 X X
1000 x 3000 17,90 82 X
1500 x 3000 26,80 82 X X•
2000 x 3000 36,00 82 X X•
50 x 50*
Échelle / Schaal
1/1
1 5 11 153 97 13 172 6 12 164 108 14

•
= Sendzimir
•
= Sendzimir
115
Maille /
Maas
(mm)
Ø Fil /
Ø Draad
(mm)
Dimension /
Afmeting
(mm)
Poids /
Gewicht
(kg)
Vide /
Doorlaat
(%)
Acier /
Blank
staal
Acier
galvanisé /
Verzinkte
staal
Inox
304 /
RVS 304
Inox
316 l /
RVS 316 l
75 x 75 5,0 1250 x 2500 12,65 87 X
75 x 75*
Échelle / Schaal
1/1
SOUDÉS/
GELASTE
ONDULÉS/
GEGOLFDE
TISSUS
MÉTALLIQUES/
METAALGAAS
1 5 11 153 97 13 172 6 12 164 108 14

•
= Sendzimir
•
= Sendzimir
116
Maille /
Maas
(mm)
Ø Fil /
Ø Draad
(mm)
Dimension /
Afmeting
(mm)
Poids /
Gewicht
(kg)
Vide /
Doorlaat
(%)
Acier /
Blank
Staal
Acier
galvanisé /
Verzinkte
staal
Inox
304 /
RVS 304
Inox
316 l /
RVS 316 l
100 x 100
4,0
1000 x 2000 3,66 93 X
1250 x 2500 5,83 93 X
1500 x 3000 8,40 93 X•
2000 x 3000 11,30 93 X
5,0
1000 x 2000 5,90 91 X X
2000 x 3000 17,70 91 X X•
6,0 1600 x 2000 13,12 89 X X•••
100 x 100*
Échelle / Schaal
1/2
1 5 11 153 97 13 172 6 12 164 108 14

•
= Sendzimir
•
= Sendzimir
117
GRILLAGES SOUDÉS - MAILLES RECTANGULAIRES
GELASTE DRAADNETTEN - RECHTHOEKIGE MAZEN
Maille /
Maas
(mm)
Ø Fil /
Ø Draad
(mm)
Dimension /
Afmeting
(mm)
Poids /
Gewicht
(kg)
Vide /
Doorlaat
(%)
Acier /
Blank
staal
Acier
galvanisé /
Verzinkte
staal
Inox
304 /
RVS 304
Inox
316 l /
RVS 316 l
50 x 25 3,0 et 4,0 2000 x 2500 19,27 80 X X•••
Maille /
Maas
(mm)
Ø Fil /
Ø Draad
(mm)
Dimension /
Afmeting
(mm)
Poids /
Gewicht
(kg)
Vide /
Doorlaat
(%)
Acier /
Blank
Staal
Acier
galvanisé /
Verzinkte
staal
Inox
304 /
RVS 304
Inox
316 l /
RVS 316 l
80 x 10,5 3,0 et 4,0 1200 x 2400 17,40 65 X
50 x 25*
Échelle / Schaal
1/1
80 x 10,5*
Échelle / Schaal
1/1
SOUDÉS/
GELASTE
ONDULÉS/
GEGOLFDE
TISSUS
MÉTALLIQUES/
METAALGAAS
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

•
= Sendzimir
•
= Sendzimir
118
GRILLAGES SOUDÉS - MAILLES RECTANGULAIRES
GELASTE DRAADNETTEN - RECHTHOEKIGE MAZEN
Maille /
Maas
(mm)
Ø Fil /
Ø Draad
(mm)
Dimension /
Afmeting
(mm)
Poids /
Gewicht
(kg)
Vide /
Doorlaat
(%)
Acier /
Blank
staal
Acier
galvanisé /
Verzinkte
staal
Inox
304 /
RVS 304
Inox
316 l /
RVS 316 l
80 x 22 3,0 et 4,0 1200 x 2400 9,99 80 X
Maille /
Maas
(mm)
Ø Fil /
Ø Draad
(mm)
Dimension /
Afmeting
(mm)
Poids /
Gewicht
(kg)
Vide /
Doorlaat
(%)
Acier /
Blank
staal
Acier
galvanisé /
Verzinkte
staal
Inox
304 /
RVS 304
Inox
316 l /
RVS 316 l
100 x 50
4,0 2000 x 2500 17,65 88 X X•••
5,0
1250 x 2500 13,79 85 X
2000 x 3000 26,89 85 X
6,0
1000 x 2000 10,76 82 X X•••
1600 x 2000 17,21 82 X X•••
80 x 22*
Échelle / Schaal
1/1
100 x 50*
Échelle / Schaal
1/1
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

119
NOTES
NOTA
SOUDÉS/
GELASTE
ONDULÉS/
GEGOLFDE
TISSUS
MÉTALLIQUES/
METAALGAAS

•
= Sendzimir
•
= Sendzimir
120
GRILLAGES ONDULÉS
GEGOLFDE DRAADNETTEN
Maille /
Maas
(mm)
Ø Fil /
Ø Draad
(mm)
Dimension /
Afmeting
(mm)
Poids /
Gewicht
(kg)
Vide /
Doorlaat
(%)
Acier /
Blank
staal
Acier
galvanisé /
Verzinkte
staal
Inox
304 /
RVS 304
Inox
316 l /
RVS 316 l
10 x 10
1,8 1000 x 2000 6,84 70 X X•••
2,0 1000 x 2000 8,55 69 X X•••
X X
Maille /
Maas
(mm)
Ø Fil /
Ø Draad
(mm)
Dimension /
Afmeting
(mm)
Poids /
Gewicht
(kg)
Vide /
Doorlaat
(%)
Acier /
Blank
staal
Acier
galvanisé /
Verzinkte
staal
Inox
304 /
RVS 304
Inox
316 l /
RVS 316 l
15 x 15
2,0 1000 x 2000 6,20 78 X X•••
X
2,2 1000 x 2000 6,80 76 X X•••
10 x 10*
Échelle / Schaal
1/1
15 x 15*
Échelle / Schaal
1/1
1 5 11 153 97 13 172 6 12 164 108 14
1 5 11 153 97 13 172 6 12 164 108 14

•
= Sendzimir
•
= Sendzimir
121
GRILLAGES ONDULÉS
Maille /
Maas
(mm)
Ø Fil /
Ø Draad
(mm)
Dimension /
Afmeting
(mm)
Poids /
Gewicht
(kg)
Vide /
Doorlaat
(%)
Acier /
Blank
staal
Acier
galvanisé /
Verzinkte
staal
Inox
304 /
RVS 304
Inox
316 l /
RVS 316 l
20 x 20
2,0
1000 x 2000 4,80 82 X•••
X X
1250 x 2500 7,50 82 X
2,5
1000 x 2000 7,40 78 X X•••
X
1250 x 2500 11,56 78 X•••
1500 x 3000 16,65 78 X•••
2000 x 3000 22,20 78 X
2,7 1000 x 2000 7,95 76 X X•••
3,0 1000 x 2000 10,14 75 X X•••
X
20 x 20*
Échelle / Schaal
1/1
SOUDÉS/
GELASTE
ONDULÉS/
GEGOLFDE
TISSUS
MÉTALLIQUES/
METAALGAAS
1 5 11 153 97 13 172 6 12 164 108 14

•
= Sendzimir
•
= Sendzimir
122
GRILLAGES ONDULÉS
Maille /
Maas
(mm)
Ø Fil /
Ø Draad
(mm)
Dimension /
Afmeting
(mm)
Poids /
Gewicht
(kg)
Vide /
Doorlaat
(%)
Acier /
Blank
staal
Acier
galvanisé /
Verzinkte
staal
Inox
304 /
RVS 304
Inox
316 l /
RVS 316 l
25 x 25
2,5
1000 x 2000 6,20 78 X•••
X
1250 x 2500 9,69 78 X•••
1500 x 3000 13,90 78 X•••
3,0 1000 x 2000 8,70 76 X
25 x 25*
Échelle / Schaal
1/1
1 5 11 153 97 13 172 6 12 164 108 14

•
= Sendzimir
•
= Sendzimir
123
GRILLAGES ONDULÉS
Maille /
Maas
(mm)
Ø Fil /
Ø Draad
(mm)
Dimension /
Afmeting
(mm)
Poids /
Gewicht
(kg)
Vide /
Doorlaat
(%)
Acier /
Blank
staal
Acier
galvanisé /
Verzinkte
staal
Inox
304 /
RVS 304
Inox
316 l /
RVS 316 l
30 x 30
3,0
1000 x 2000 7,40 82 X X•••
X X
1250 x 2500 11,56 82 X X•••
X
1500 x 3000 16,65 82 X•••
2000 x 3000 22,20 82 X X•••
X
3,5 1000 x 2000 8,70 80 X
4,0
1000 x 2000 12,00 78 X X•••
X
2000 x 3000 36,00 78 X•••
30 x 30*
Échelle / Schaal
1/1
SOUDÉS/
GELASTE
ONDULÉS/
GEGOLFDE
TISSUS
MÉTALLIQUES/
METAALGAAS
1 5 11 153 97 13 172 6 12 164 108 14

•
= Sendzimir
•
= Sendzimir
124
GRILLAGES ONDULÉS
40 x 40*
Échelle / Schaal
1/1
Maille /
Maas
(mm)
Ø Fil /
Ø Draad
(mm)
Dimension /
Afmeting
(mm)
Poids /
Gewicht
(kg)
Vide /
Doorlaat
(%)
Acier /
Blank
staal
Acier
galvanisé /
Verzinkte
staal
Inox
304 /
RVS 304
Inox
316 l /
RVS 316 l
40 x 40
3,0 1000 x 2000 5,60 85 X X•••
X X
4,0
1000 x 2000 9,40 83 X X•••
X
1250 x 2500 14,68 83 X X•••
X
1500 x 3000 21,12 83 X X•••
X
2000 x 3000 28,20 83 X X•••
1 5 11 153 97 13 172 6 12 164 108 14

•
= Sendzimir
•
= Sendzimir
125
GRILLAGES ONDULÉS
Maille /
Maas
(mm)
Ø Fil /
Ø Draad
(mm)
Dimension /
Afmeting
(mm)
Poids /
Gewicht
(kg)
Vide /
Doorlaat
(%)
Acier /
Blank
staal
Acier
galvanisé /
Verzinkte
staal
Inox
304 /
RVS 304
Inox
316 l /
RVS 316 l
50 x 50
4,0
1000 x 2000 7,60 86 X X•••
X
2000 x 3000 22,80 86 X
4,5 1000 x 2000 8,70 84 X
5,0
1000 x 2000 11,60 82 X X•••
X
1500 x 3000 26,10 82 X
2000 x 3000 34,80 82 X X•••
50 x 50*
Échelle / Schaal
1/1
SOUDÉS/
GELASTE
ONDULÉS/
GEGOLFDE
TISSUS
MÉTALLIQUES/
METAALGAAS
1 5 11 153 97 13 172 6 12 164 108 14

126
TISSUS MÉTALLIQUES
METAALGAAS
MDB Metal vous propose de nombreuses références
standard en toiles tissées et toiles soudées, disponibles
dans de multiples matières et dimensions. L’ouverture
des mailles peut varier de 20 µ à 10 mm pour répondre
à tous vos besoins et applications : filtration, tamisage,
moustiquaire, décoration... Notre service commercial
reste à votre disposition pour plus de renseignements.
MDB Metal biedt u een verscheidenheid aan standaard
gelast en geweven metaalgaas, beschikbaar in ver-
schillende materialen en afmetingen. De opening van
de mazen varieert tussen de 20 µ tot 10 mm om zo een
antwoord te kunnen geven op talrijke toepassingen :
filtratie, insectenwering, decoratie... Onze commerciële
medewerkers staan steeds ter uwer beschikking voor
meer informatie
SOUDÉS/
GELASTE
ONDULÉS/
GEGOLFDE
TISSUS
MÉTALLIQUES/
METAALGAAS

127
NOTES
NOTA
SOUDÉS/
GELASTE
ONDULÉS/
GEGOLFDE
TISSUS
MÉTALLIQUES/
METAALGAAS

PROFILÉS DE BORDAGE
OMRANDINGSPROFIELEN
PROFILÉSDEBORDAGE∞
OMRANDINGSPROFIELEN

130
PROFILÉS DE BORDAGE
OMRANDINGSPROFIELEN
U1,7 - 13 - 1*
1,7 mm
13 mm
2540 mm
U3,5 - 20 - 1,25*
3,5 mm
3800 mm
20 mm
5 mm
U5 - 20 - 1,25*
3800 mm
20 mm
U8 - 25 - 1,5*
8 mm
3800 mm
25 mm
U6,5 - 25 - 1,5*
6,5 mm
3800 mm
25 mm
10 mm
U10 - 30 - 2*
3800 mm
30 mm
14 mm
U14 - 30 - 2*
3800 mm
30 mm
* Matière : Acier brut / Materiaal : Blank staal

SOLS ET MARCHES
VLOEREN & TREDEN
SOLS&MARCHES∞
VLOEREN&TREDEN

132
PLANCHERS STANDARD
STANDAARD VLOEREN
Description technique / Technische omschrijving
Surface antidérapante en métal déployé de type 30.13.46.20 / Antislip oppervlak in strekmetaal type 30.13.46.20
Dimensions /
Afmetingen
Finition / Afwerking
Hauteur / Hoogte
(mm)
Poids / Gewicht
(kg/m²)
Passage / Doorlaat
(%)
Portée max. /
Max. Overspanning
(mm)
Sur mesure /
Op maat
Galvanisé à chaud /
Thermisch verzinkt
50 24,20 20 1500
* Délai : 4 à 5 semaines / Termijn: 4 tot 5 weken
MD 30*
30.13.46.20*
Échelle / Schaal
1/1

133
SOLS&MARCHES∞
VLOEREN&TREDEN
PLANCHERS STANDARD
STANDAARD VLOEREN
Surface antidérapante avec picots en relief de ø 4,5 mm et perforations de ø 8,5 mm, embouties vers le bas.
Antislip oppervlak met pennen van ø 4,5 mm en perforaties van ø 8,5 mm, naar beneden geperst.
Dimensions / Afmetingen
(mm)
Acier / Staal* Inox / RVS* Aluminium* Galvanisée / Verzinkt* **
4005
240/50 - 2,0 ATR / / 240/50 - 2,0 ATR
240/50 - 2,0 STR / / 240/50 - 2,0 STR
245/50 - 2,0 STR / / 245/50 - 2,0 STR
298/50 - 2,0 ATR / / 298/50 - 2,0 ATR
298/50 - 2,0 STR / / 298/50 - 2,0 STR
EUROSTEP*
* LARGEUR/HAUTEUR - ÉPAISSEUR EN MM / BREEDTE/HOOGTE - DIKTE IN MM
** GALVANISÉE À CHAUD / THERMISCH VERZINKT

ATR : Avec Trous de Rive - Met zijgaten
STR : Sans Trous de Rive - Zonder zijgaten
PLANCHERS/
VLOEREN
MARCHES/
TRAPTREDEN

134
PLANCHERS STANDARD
STANDAARD VLOEREN
FORMSTEP*

Surface avec picots en relief ø 7 mm vers le haut, et perforations embouties ø 12,5 mm vers le bas.
Oppervlak met pennen in reliëf van ø 7 mm opwaarts geperst, en neerwaarts doorgedrukte perforaties van ø 12,5 mm.
(mm)
6000
180/40 - 2,0 ATR / / 180/40 - 2,0 ATR
240/40 - 2,0 ATR / / 240/40 - 2,0 ATR
180/50 - 2,0 ATR / / 180/50 - 2,0 ATR
250/40 - 2,5 ATR / / 250/40 - 2,5 ATR
250/50 - 2,5 ATR / / 250/50 - 2,5 ATR
300/40 - 2,5 ATR / / 300/40 - 2,5 ATR
300/50 - 2,5 ATR / / 300/50 - 2,5 ATR
300/75 - 2,5 ATR / / 300/75 - 2,5 ATR
* Délai : ± 2 semaines / Termijn: ± 2 weken

135
SOLS&MARCHES∞
VLOEREN&TREDEN
PLANCHERS STANDARD
STANDAARD VLOEREN
STEPBLOC*

Surface crénelée antidérapante / Gekarteld antislip oppervlak
(mm)
4020 240/50 - 2,0 ATR 240/50 - 2,0 ATR / 240/50 - 2,0 ATR
6000
180/40 - 2,0 ATR / / 180/40 - 2,0 ATR
240/40 - 2,0 ATR / / 240/40 - 2,0 ATR
240/75 - 2,0 ATR / / 240/75 - 2,0 ATR
300/40 - 2,0 ATR / / 300/40 - 2,0 ATR
300/50 - 2,0 ATR / / 300/50 - 2,0 ATR
360/40 - 2,0 ATR / / 360/40 - 2,0 ATR
* Délai : ± 2 semaines / Termijn = ± 2 weken
PLANCHERS/
VLOEREN
MARCHES/
TRAPTREDEN

136
Surface gaufrée / Golvend oppervlak
* Délai : 4 à 5 semaines / Termijn: 4 - 5 weken
Surface antidérapante avec picots en relief de ø 4,5 mm / Antislip oppervlak met doordrukkingen van ø 4,5 mm
PLANCHERS SUR FABRICATION
VLOEREN OP MAAT
BOSTEP*
ADERSTEP*

137
SOLS&MARCHES∞
VLOEREN&TREDEN
Surface sans relief avec perforations de ø 18 mm embouties vers le bas / Glad oppervlak met doorgedrukte perforaties van ø 18 mm
Surface antidérapante avec picots en relief et perforations transversales embouties vers le bas / Antislip oppervlak met pennen in reliëf en dwarse
doorgedrukte perforaties
VLOEREN OP MAAT
AIRSTEP*
STEPPLUS*
PLANCHERS/
VLOEREN
MARCHES/
TRAPTREDEN

138
VLOEREN OP MAAT
STEPCLAIR*
STEPLARM*
Surface antidérapante avec picots en relief de ø 4,5 mm et perforations de ø 18 mm embouties vers le bas / Antislip oppervlak met pennen van ø 4,5 mm
in reliëf en doorgedrukte perforaties van ø 18 mm
Surface larmée non perforée / Traanplaat niet geperforeerd

139
SOLS&MARCHES∞
VLOEREN&TREDEN
NOTES
NOTA
PLANCHERS/
VLOEREN
MARCHES/
TRAPTREDEN

140
MARCHES STANDARD
STANDAARD TREDEN
MD 30*
Surface antidérapante en métal déployé de type 30.13.46.20 / Antislip oppervlak in strekmetaal type 30.13.46.20
(mm)
Largeur / Breedte*
(mm)
Poids / Gewicht
(kg)
800 240 6,10
900 240 6,70
1000 240 7,50
* De stock / Op voorraad
Fabrication sur mesure : nous consulter / Fabricatie op maat: ons raadplegen
* GALVANISÉ / VERZINKT
30.13.46.20*
Échelle / Schaal
1/1

141
SOLSMARCHES∞
VLOERENTREDEN
MARCHES STANDARD
STANDAARD TREDEN
EUROSTEP*
Surface antidérapante avec picots en relief de ø 4,5 mm et perforations de ø 8,5 mm, embouties vers le bas.
Antislip oppervlak met pennen van ø 4,5 mm en perforaties van ø 8,5 mm, naar beneden geperst.
(mm)
600 240/50 - 2,0 / / 240/50 - 2,0
700 240/50 - 2,0 / / 240/50 - 2,0
800 240/50 - 2,0 / / 240/50 - 2,0
900 240/50 - 2,0 / / 240/50 - 2,0
1000 240/50 - 2,0 / / 240/50 - 2,0
1200 240/50 - 2,0 / / 240/50 - 2,0
PLANCHERS/
VLOEREN
MARCHES/
TRAPTREDEN

142
MARCHES STANDARD
STANDAARD TREDEN
FORMSTEP*
* LARGEUR/HAUTEUR1-HAUTEUR2 - ÉPAISSEUR EN MM / BREEDTE/HOOGTE1-HOOGTE2 - DIKTE IN MM
Surface avec picots en relief ø 7 mm vers le haut, et perforations embouties ø 12,5 mm vers le bas.
Oppervlak met pennen in reliëf van ø 7 mm opwaarts geperst, en neerwaarts doorgedrukte perforaties van ø 12,5 mm.
(mm)
600 240/70-40 - 2,0 / / 240/70-40 - 2,0
800
240/70-40 - 2,0 / / 240/70-40 - 2,0
270/70-40 - 2,5 / / 270/70-40 - 2,5
300/70-40 - 2,5 / / 300/70-40 - 2,5
900 300/70-40 - 2,5 / / 300/70-40 - 2,5
1000
240/70-40 - 2,0 / / 240/70-40 - 2,0
270/70-40 - 2,5 / / 270/70-40 - 2,5
300/70-40 - 2,5 / / 300/70-40 - 2,5
300/70-40 - 3,0 / / 300/70-40 - 3,0
1200
270/70-40 - 2,5 / / 270/70-40 - 2,5
300/70-40 - 2,5 / / 300/70-40 - 2,5
300/70-40 - 3,0 / / 300/70-40 - 3,0
1500 300/75-50 - 3,0 / / 300/75-50 - 3,0
* Délai : ± 2 semaines / Termijn: ± 2 weken

143
SOLSMARCHES∞
VLOERENTREDEN
MARCHES STANDARD
STANDAARD TREDEN
* LARGEUR/HAUTEUR1-HAUTEUR2 - ÉPAISSEUR EN MM / BREEDTE/HOOGTE1-HOOGTE2 - DIKTE IN MM
STEPBLOC*
Surface crénelée antidérapante / Gekarteld antislip oppervlak
(mm)
800
240/70-40 - 2,0 / / 240/70-40 - 2,0
270/70-40 - 2,0 / / 270/70-40 - 2,0
1000
240/70-40 - 2,0 / / 240/70-40 - 2,0
270/70-40 - 2,0 / / 270/70-40 - 2,0
300/70-40 - 2,0 / / 300/70-40 - 2,0
* Délai : ± 2 semaines / Termijn = ± 2 weken
PLANCHERS/
VLOEREN
MARCHES/
TRAPTREDEN

144
MARCHES SUR FABRICATION
TREDEN OP MAAT
ADERSTEP*
SECURIT*
Surface antidérapante avec picots en relief de ø 4,5 mm / Antislip oppervlak met pennen in reliëf van ø 4,5 mm
Surface antidérapante avec picots en relief de ø 4,5 mm et perforations de ø 18 mm embouties vers le bas / Antislip oppervlak met pennen in reliëf
van ø 4,5 mm en doorgedrukte perforaties van ø 18 mm

145
SOLSMARCHES∞
VLOERENTREDEN
NOTES
NOTA
PLANCHERS/
VLOEREN
MARCHES/
TRAPTREDEN

146
GLOSSAIRE
SAMENVATTING: ALFABETISCH
Réf. Type
Page/
Pagina
MÉTAL DÉPLOYÉ / STREKMETAAL
3.1,8.0,34.0,4 IN304
Métal déployé standard en inox /
Standaard strekmetaal in roestvrijstaal
54
6.3.08.06 AC
Métal déployé standard en acier /
Standaard strekmetaal in blank staal
10
6.3.08.06 AC Gamme béton / Betongamma 76
6.3.08.06 IN304
54
6.3.08.06 IN430
55
6.3.10.07 AL
Métal déployé standard en aluminium /
Standaard strekmetaal in aluminium
47
10.5.10.04 AC
10
10.5.10.06 AC
11
10.5.10.06 IN304
55
10.5.10.07 ZN
Métal déployé standard en zinc /
Standaard strekmetaal in zink
66
10.5.10.10 AC
11
10.5.12.06 AC
12
10.5.12.06 IN304
56
10.5.12.08 IN304
56
10.5.12.10 AC
12
10.5.15.07 AL
47
10.5.20.06 AC
13
10.5.20.10 AC
13
10.6.10.08 AL
48
10.6.20.08 AL
48
16.7.10.06 AC
14
16.7.10.08 AL
49
16.7.10.10 AC
14
16.7.10.10 IN304
57
16.7.15.08 IN304
57
16.7.20.06 AC
15
16.7.20.08 AL
49
Réf. Type
Page/
Pagina
16.7.20.10 AC
15
17.7.10.07 ZN
Métal déployé standard en zinc /
Standaard strekmetaal in zink
66
17.7.15.07 AL
50
20.10.15.15 IN304
58
21.10.15.15 AC
16
28.7.30.06 AC
16
28.7.30.10 AC
17
28.9.13.06 IN304
58
28.9.18.15 IN304
59
28.9.20.15 AL
50
28.13.15.10 AC
17
28.13.20.15 AC
18
28.13.30.15 AC
18
30.13.46.20 AC
19
31.14.20.10 IN304
59
31.14.20.15 IN304
60
31.14.20.20 AC
19
31.14.21.15 AC
20
31.14.21.15 AL
51
43.13.21.15 AL
51
43.13.25.15 IN304
61
43.13.41.30 IN304
61
43.14.40.30 AC
20
43.20.25.10 AC
21
43.20.25.15 AC
21
43.20.25.20 AC
22
51.23.21.10 IN304
62
51.23.21.15 AC
22

147
GLOSSAIRE
Réf. Type
Page/
Pagina
51.23.21.15 IN304
62
51.23.30.20 AC
23
51.23.32.30 AC
23
51.23.32.30 IN304
63
51.23.58.25 IN304
63
51.25.70.30 AC
24
51.25.70.40 AC
24
62.25.22.15 IN304
64
62.25.25.20 AL
52
62.25.35.20 IN304
64
62.25.38.30 AL
52
62.25.43.30 AC
25
62.25.62.30 AC
25
62.25.79.30 AL
53
62.30.20.15 AC
26
62.30.20.20 AC
26
62.30.30.20 AC
27
62.30.30.30 AC
27
62.30.40.30 AC
28
62.30.60.30 AC
28
86.40.32.30 AC
29
86.40.45.40 AC
29
115.40.56.45 AC
30
115.40.80.30 AC
30
115.40.86.45 AC
31
115.40.115.45 AC
31
115.40.130.60 AC
32
115.55.25.20 AC
32
Réf. Type
Page/
Pagina
115.55.30.30 AC
33
115.55.35.20 AC
33
115.55.40.30 AC
34
115.55.50.30 AC
34
A 10 RONDO Gamme béton / Betongamma 78
A 10.5.10.06 AC
Métal déployé aplati en acier /
Gevlakt strekmetaal in blank staal
35
A 10.5.12.10 AC
35
A 16.7.10.06 AC
36
A 16.7.18.10 AC
36
A 21.12.17.15 AC
37
A 28.15.25.10 AC
37
A 28.15.25.15 AC
38
A 31.16.20.15 IN304
Métal déployé aplati en inox /
Gevlakt strekmetaal in roestvrijstaal
65
A 31.16.23.15 AC
38
A 43.23.25.15 AC
39
A 43.23.45.30 AC
39
A 51.27.35.30 AC
40
A 62.30.26.20 IN304
Métal déployé aplati en inox /
Gevlakt strekmetaal in roestvrijstaal
65
A 62.34.25.15 AC
40
A 62.34.30.20 AC
41
A 62.34.45.30 AC
41
A 86.46.43.30 AC
42
A 115.60.45.20 AC
42
BARBECUE ROOS-
TER
60
CHAPNET 4905 Gamme béton / Betongamma 78
CHAPNET 4910 Gamme béton / Betongamma 79
CLASSICO 115
Métal déployé architectural /
Architecturaal strekmetaal
69
CRYSTAL 115 S1
70
DYNAMIC 110 M
68

148
GLOSSAIRE
Réf. Type
Page/
Pagina
E 62.25.43.30 AC
Métal déployé standard en acier avec ergots
antidérapants / Standaard strekmetaal in
blank staal met antislip gekartelde mazen
43
E 62.25.62.30 AC
43
E 115.28.65.40 AC
44
E 115.28.78.40 AC
44
E 115.28.98.40 AC
45
E 115.40.56.45 AC
45
E 115.40.80.30 AC
46
E 115.40.86.45 AC
46
GALTO 6018 Gamme béton / Betongamma 79
GALTO 6028 Gamme béton / Betongamma 80
GM 160
Gamme plafond en métal déployé GM Plac /
Plafondgamma in strekmetaal GM Plac
73
GM 280
73
GM 285
74
GM 430
74
GM 500
75
GRILLE BARBECUE
60
LAGUN 150 M
70
NER-LATT N03/
BRUT« AC »
Gamme béton / Betongamma 80
NER-LATT N03/GA
« AZ150 » 6100
NER-LATT N03/GA
« Z100 »
SHADOW 62 S
68
SHADOW 115 M
69
SUPREME 200 XL1
71
TÔLES PERFORÉES / GEPERFOREERDE PLATEN
C5 U7,5
Tôle perforée - perforations carrées en ligne /
Geperforeerde plaat - vierkante perforaties in lijn
98
C5 U8
99
Réf. Type
Page/
Pagina
C8 U10
100
C8 U12
101
C10 U12
102
C10 U14
103
C10 U15
104
DECORATIEVE
PERFORATIES
Tôle perforée - perforations décoratives /
Geperforeerde plaat - decoratieve perforaties
105
PERFORATIONS
ALEATOIRES
Tôle perforée - perforations aléatoires /
Geperforeerde plaat - willekeurige perforaties
106
PERFORATIONS
DECORATIVES
Tôle perforée - perforations décoratives /
Geperforeerde plaat - decoratieve perforaties
105
R2 T3,5
Tôle perforée - perforations rondes en
quinconce / Geperforeerde plaat - ronde
perforaties in driehoeksteek
86
R3 T5
87
R4 T6
88
R5 T8
89
R6 T9
90
R8 T12
91
R10 T14
92
R10 T15
93
R15 T20
94
R20 T28
95
STEPTÔLE
Tôle perforée sécurité /
Geperforeerde plaat voor veiligheid
96
WILLEKEURIGE
PERFORATIES
Geperforeerde plaat - willekeurige perforaties /
Tôle perforée - perforations aléatoires
105
GRILLAGES TISSUS MÉTALLIQUES /
METALEN DRAADNETTEN METAALGAAS
GEGOLFDE DRAAD-
NETTEN 10 x 10
Gegolfde draadnetten / Gillages ondulés 120
GEGOLFDE DRAAD-
NETTEN 15 x 15
GEGOLFDE DRAAD-
NETTEN 20 x 20

149
GLOSSAIRE
Réf. Type
Page/
Pagina
GEGOLFDE DRAAD-
NETTEN 25 x 25
GEGOLFDE DRAAD-
NETTEN 30 x 30
GEGOLFDE DRAAD-
NETTEN 40 x 40
GEGOLFDE DRAAD-
NETTEN 50 x 50
GELASTE DRAAD-
NETTEN 11,2 x 11,2
Gelaste draadnetten - vierkante mazen /
Grillages soudés - mailles carrées
110
GELASTE DRAAD-
NETTEN 20 x 20
110
GELASTE DRAAD-
NETTEN 25 x 25
111
GELASTE DRAAD-
NETTEN 30 x 30
112
GELASTE DRAAD-
NETTEN 40 x 40
113
GELASTE DRAAD-
NETTEN 50 x 25
Gelaste draadnetten - rechthoekige mazen /
Grillages soudés - mailles rectangulaires
117
GELASTE DRAAD-
NETTEN 50 x 50
114
GELASTE DRAAD-
NETTEN 75 x 75
115
GELASTE DRAAD-
NETTEN 80 x 10,5
117
GELASTE DRAAD-
NETTEN 80 x 22
118
GELASTE DRAAD-
NETTEN 100 x 100
116
GELASTE DRAAD-
NETTEN 100 x 50
118
GRILLAGE ONDULE
10 x 10
Gillages ondulés / Gegolfde draadnetten 120
GRILLAGE ONDULE
15 x 15
GRILLAGE ONDULE
20 x 20
GRILLAGE ONDULE
25 x 25
GRILLAGE ONDULE
30 x 30
GRILLAGE ONDULE
40 x 40
GRILLAGE ONDULE
50 x 50
GRILLAGE SOUDÉ
11,2 x 11,2
Grillages soudés - mailles carrées /
Gelaste draadnetten - vierkante mazen
110
GRILLAGE SOUDÉ
20 x 20
110
GRILLAGE SOUDÉ
25 x 25
111
GRILLAGE SOUDÉ
30 x 30
112
GRILLAGE SOUDÉ
40 x 40
113
Réf. Type
Page/
Pagina
GRILLAGE SOUDÉ
50 x 25
Grillages soudés - mailles rectangulaires /
Gelaste draadnetten - rechthoekige mazen
117
GRILLAGE SOUDÉ
50 x 50
114
GRILLAGE SOUDÉ
75 x 75
115
GRILLAGE SOUDÉ
80 x 10,5
117
GRILLAGE SOUDÉ
80 x 22
118
GRILLAGE SOUDÉ
100 x 100
116
GRILLAGE SOUDÉ
100 x 50
118
METAALGAAS
Tissus métalliques, toiles tissées et toiles
soudées / Gelast en geweven metaalgaas
126
TISSUS
MÉTALLIQUES
Tissus métalliques, toiles tissées et toiles
soudées / Gelast en geweven metaalgaas
126
PROFILÉS DE BORDAGE / OMRANDINGSPROFIELEN
U 1,7 - 13 - 1 Profilés de bordage / Omrandingsprofielen 130
U 3,5 - 20 - 1,25 Profilés de bordage / Omrandingsprofielen 130
U 5 - 20 - 1,25 Profilés de bordage / Omrandingsprofielen 130
U 6,5 - 25 - 1,5 Profilés de bordage / Omrandingsprofielen 130
U 8 - 25 - 1,5 Profilés de bordage / Omrandingsprofielen 130
U 10 - 30 - 2 Profilés de bordage / Omrandingsprofielen 130
U 14 - 30 - 2 Profilés de bordage / Omrandingsprofielen 130
SOLS MÉTALLIQUES / METALEN VLOEREN
ADERSTEP Planchers sur fabrication / Vloeren op maat 136
AIRSTEP Planchers sur fabrication / Vloeren op maat 137
BOSTEP Planchers sur fabrication / Vloeren op maat 136
EUROSTEP Planchers standard / Standard vloeren 133
FORMSTEP Planchers standard / Standard vloeren 134
MD 30 Planchers standard / Standard vloeren 132
STEPBLOC Planchers standard / Standard vloeren 135
STEPCLAIR Planchers sur fabrication / Vloeren op maat 138
STEPLARM Planchers sur fabrication / Vloeren op maat 138
STEPPLUS Planchers sur fabrication / Vloeren op maat 137
MARCHES MÉTALLIQUES/ METALEN TREDEN
ADERSTEP Marches sur fabrication / Treden op maat 144
EUROSTEP Marches standard / Standaard treden 141
FORMSTEP Marches standard / Standaard treden 142
MD 30 Marches standard / Standaard treden 140
SECURIT Marches sur fabrication / Treden op maat 144
STEPBLOC Marches standard / Standaard treden 143

MDB Metal - Catalogue/Catalogus

MDB Metal - Catalogue/Catalogus

Contenu connexe

Plus de Architectura

MDB Metal - Catalogue/Catalogus
