Le projet Telosys vise à fournir un cadre léger et simple pour la génération de code Java, facilitant le démarrage rapide des projets de développement. Il prône les principes de simplicité et d'ouverture, permettant aux développeurs d'utiliser facilement un environnement intégré à Eclipse pour générer du code initial et adapter les modèles selon les besoins. Ce framework offre une alternative aux solutions classiques tout en intégrant des fonctionnalités modulaires et adaptables pour divers langages et frameworks.

1. Génération de code
à partir d’un « modèle léger »
Laurent Guérin
Telosys Project Leader
Sogeti & OW2 Consortium
Paris - 24 novembre 2011

2. Introduction
Sogeti : Company Capgemini : Company
belongs to
: Plateform
Laurent Guérin : Person Telosys : Project
leads
laurent.guerin@sogeti.com
: IDE
located in
hosts
OW2 : Consortium
: License
France : Country
www.telosys.org
Devoxx 2011 – Laurent Guérin – JAVA scaffolding with Telosys ( http://www.telosys.org ) 2

3. Contexte & Objectifs

4. Contexte
• Constat :
– Généralisation de Java :-)
– Projet Java = projet lourd :-(
• Génération de code ?
Oui, mais …
– solution légère et efficace,
adaptée aux projets à cycle court
– solution simple, utilisable par tous
– environnement léger (installation en quelques
heures/minutes)
• Objectif « démarrage rapide »
www.telosys.org
Devoxx 2011 – Laurent Guérin – JAVA scaffolding with Telosys ( http://www.telosys.org ) 4

5. Le projet Telosys
Method
Tools Framework
( code generation ) ( global & simple )
• Un framework global, auto-suffisant pour
construire une application complète
• Des outils (plugins Eclipse) pour générer le code
initial de l’application et guider le développeur.
Puis ouverture sur d’autres cibles…
www.telosys.org
Devoxx 2011 – Laurent Guérin – JAVA scaffolding with Telosys ( http://www.telosys.org ) 5

6. Philosophie du projet
“Keep it simple and stupid” ( KISP ? )
– framework simple et léger
– « petits outils » (faciles à installer et à utiliser)
“Respects des standards”
– servlet/JSP/JSPX, JDBC, JPA, http, XML, …
“Ouverture”
– Open Source ( projet / OW2 consortium )
– Format ouvert (modèle léger = XML)
– Templates adaptables  différentes cibles :
Telosys fwk, autres Frameworks Java, Flex, PHP, …
www.telosys.org
Devoxx 2011 – Laurent Guérin – JAVA scaffolding with Telosys ( http://www.telosys.org ) 6

7. Outillage
• Ne pas réinventer la roue (il existe déjà de
nombreux outils), apporter une alternative
• Offrir une boite à outils intégrée dans Eclipse,
immédiatement utilisable par des développeurs
non initiés au MDD
• La génération de code pour tous !
- sophistication +
www.telosys.org
Devoxx 2011 – Laurent Guérin – JAVA scaffolding with Telosys ( http://www.telosys.org ) 7

8. Le framework

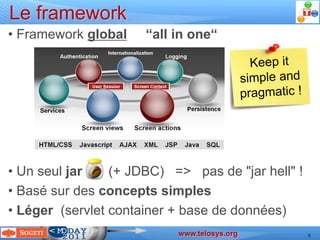

9. Le framework
• Framework global “all in one“
• Un seul jar (+ JDBC) => pas de "jar hell" !
• Basé sur des concepts simples
• Léger (servlet container + base de données)
www.telosys.org
Devoxx 2011 – Laurent Guérin – JAVA scaffolding with Telosys ( http://www.telosys.org ) 9

10. « Global effect »
Un seul framework
qui couvre toutes les couches de l’application
Authenti-
cation
Presentation Application Business Persistence
Services
Screen Java Beans
Maps ( POJO ) DAO
XML conv
"VO" SQL
JSP + taglib Screen
AJAX Managers
Framework
Services Thin persistence
Javascript layer
Very simple objects
Natively AJAX Commons, logging, I18N, … ( "Pure POJO" )
• “Global” => moins de “glue”, moins d’objets
(empreinte mémoire réduite), moins de
configuration, … => plus homogène
• “Modulaire” (utilisation partielle)
www.telosys.org
Devoxx 2011 – Laurent Guérin – JAVA scaffolding with Telosys ( http://www.telosys.org ) 10

11. Le paradigme « client-serveur »
• Une fois chargé dans le navigateur, un écran
dialogue avec le server via des requêtes AJAX
• Découplage ( facilite la génération de code )
Client-side http Server-side
<request screen-name="Employee"
screen-id="0" action="get" >
</request> Screen
Manager
Action
<response screen-name="Employee"
screen-id="0" action="get" >
<return code="0" message="Ok" >
</return>
Framework
JavaScript
<data>
<employee id="23" lastName="Wayne"
firstName="John" manager="0" email="" />
</data>
</response>
Service
Service
http://myhost:8080/.../Add.svc?p1=2&p2=6
<response service-name="Add">
<return code="0" message="Ok" />
<values> <value result="8" /> </values>
<data> </data>
</response>
www.telosys.org
Devoxx 2011 – Laurent Guérin – JAVA scaffolding with Telosys ( http://www.telosys.org ) 11

12. La persistance
• Une alternative aux “ORM” classiques
ORM : JPA (or Hibernate) …
High level & "Object Oriented"
Java objects
Hides the complexity rule the persistence
Sometimes misunderstood by the developers
( "lazy/eager" loading, cache effects, DB
"attached/detached" entities,
"owning side"/"inverse side" links, … ) new new
Telosys DAL (based on DAO pattern)
Intermediate level & "Record Oriented" Database records
One Bean = One Record rule the persistence
The developer keeps the control
No links, no cache, no byte-code enhancement
DB
Very simple API : load, save, insert, update,
exists, loadList, updateList, … new legacy
JDBC API Les deux sont utiles.
Low level Au choix …
www.telosys.org
Devoxx 2011 – Laurent Guérin – JAVA scaffolding with Telosys ( http://www.telosys.org ) 12

13. Un framework ne suffit pas…
Outils
Framework « boilerplate »
Plate-forme (Java EE)
Application
Code générique Code spécifique
• Le problème : le code technique et spécifique
• Les outils de génération de code sont une
réponse possible.
Exemples :
Ruby on Rails, Grails, Spring Roo, etc…
www.telosys.org
Devoxx 2011 – Laurent Guérin – JAVA scaffolding with Telosys ( http://www.telosys.org ) 13

14. Génération de code
Les différentes approches

15. Approche « Model First »
• Démarche MDD classique, MDA, etc …
• « Model - First » => concevoir un model !
– investissement initial important
– nécessite de respecter le process (formation)
• Incompatible avec un démarrage rapide
MODEL Split !
XMI
Service
name
+port 0..n
( XML )
Port Binding Port Type
1
+binding name
name name Param
1 +type
name
StartWithExtensions
+output 0..1 +operation 0..n +operation 0..n
+input Input
0..1 +input
BindingOperation Operation
0..1
Code
name name
1 0..1 Output
+output
+message 1
+fault 0..n +fault 0..n
Message
Fault +message
BindingFault name
name
1 1
+part 0..n
Part
name
TOOL
Template
Devoxx 2011 – Laurent Guérin – JAVA scaffolding with Telosys ( http://www.telosys.org ) www.telosys.org 15

16. Approche « scaffolding »
• Scaffolding de type « Database - First »
• Très efficace ( rapide ) Database
• Mais pas d’action possible sur l’outil
Metadata
de génération
• Pas assez d’informations … TOOL
– Noms/types des attributs Java
– Règles de validation : min, max, regexp, … Template
– Représentation des Booléens
(1/0, "T"/"F", … )
Code
– etc …
• Il faudrait injecter/stocker des informations
complémentaires… un modèle ?
www.telosys.org
Devoxx 2011 – Laurent Guérin – JAVA scaffolding with Telosys ( http://www.telosys.org ) 16

17. Les « wizards »
• Bien intégré dans l’IDE :-) “Java Model”
org.eclipse.jdt.core
• Informations en entrée : Workspace
files
– Saisie utilisateur :-( I.D.E.
– Artefacts existants dans le projet
• Java class  Java class
• WSDL file  Java classes
• Génération unitaire,
non automatisable
• Peuvent être utilisés comme Bulk
Code
generation
des « accélérateurs »
( après la génération de masse )
www.telosys.org
Devoxx 2011 – Laurent Guérin – JAVA scaffolding with Telosys ( http://www.telosys.org ) 17

18. L’approche « Telosys Tools »

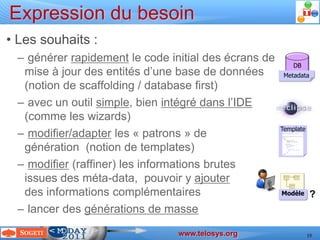

19. Expression du besoin
• Les souhaits :
– générer rapidement le code initial des écrans de
DB
mise à jour des entités d’une base de données Metadata
(notion de scaffolding / database first)
– avec un outil simple, bien intégré dans l’IDE
(comme les wizards)
Template
– modifier/adapter les « patrons » de
génération (notion de templates)
– modifier (raffiner) les informations brutes
issues des méta-data, pouvoir y ajouter
des informations complémentaires Modèle ?
– lancer des générations de masse
www.telosys.org
Devoxx 2011 – Laurent Guérin – JAVA scaffolding with Telosys ( http://www.telosys.org ) 19

20. Telosys Tools : le processus
• Un processus en 3 étapes
Template
Database updates customizes
Metadata
modify
& add
information Code
Repository Code
generator generator
generates
Repository
(Lightweight
updates model)
1 2 3
Approche Adapter / enrichir Générer
“Database-first” le “modèle léger” le code
pour initialiser un initial
“modèle léger”
www.telosys.org
Devoxx 2011 – Laurent Guérin – JAVA scaffolding with Telosys ( http://www.telosys.org ) 20

21. Telosys Tools
• Modèle ( « léger » )
– seules les entités sont gérées
– représentation graphique inutile
– simple fichier XML (indépendant d’Eclipse)
– adhérence Eclipse : limitée à l’ IHM
• Moteur de génération de code
( « templating engine » )
– simple
– connu
– open source
– utilisable avec les wizards Basique
mais suffisant
www.telosys.org
Devoxx 2011 – Laurent Guérin – JAVA scaffolding with Telosys ( http://www.telosys.org ) 21

22. Editeur de modèle
workspace Fichier
Repository
(model) .dbrep
Database
Java Classes
modifiable
Database Java Attributes
O/R Mapping
www.telosys.org
Devoxx 2011 – Laurent Guérin – JAVA scaffolding with Telosys ( http://www.telosys.org ) 22

23. Velocity ( templating engine )
Extrait d’un template (génération d’un bean)
public class $class.name implements Serializable {
private static final long serialVersionUID = 1L;
Repository
//--- ATTRIBUTES
#foreach( $field in $class.attributes ) (model)
private $field.formatedType(10) $field.formatedName(12) ;
#end
//--- CONSTRUCTOR(S)
public ${class.name}()
{ Velocity
super();
Context
}
//--- GETTERS & SETTERS
#foreach( $field in $class.attributes ) $class
#if ( $field.setter ) public void ${field.setter}( $field.type value ) etc…
{
this.$field.name = value;
}
#end
#if ( $field.getter ) public $field.type ${field.getter}()
{
return this.$field.name;
}
#end
#end
cf documentation
sur le site Apache
www.telosys.org
Devoxx 2011 – Laurent Guérin – JAVA scaffolding with Telosys ( http://www.telosys.org ) 23

24. Qu’est-ce qu’on génère ?

25. Les artefacts générés N fois
• VO Bean (POJO = “entity record”)
• VO List (liste de bean avec tri & sélection) Code
generator
• DAO code « jetable »
• Convertisseurs
Book
.java
BookDAO
BookConv VO Bean .java
.java
Data
Database
XML XML Access
<…>
VO List Layer Book
</ … >
Table
Con- BookList
verters .java
DataSet Parsers
Files
www.telosys.org
Devoxx 2011 – Laurent Guérin – JAVA scaffolding with Telosys ( http://www.telosys.org ) 25

26. Persistance : objet ou record ?
• Approche “graphe d’objets” : les liens peuvent
être générés (persistance de type JPA)
Bean
@ManyToOne Code
@OneToMany generator
@ManyToMany
@OneToOne
• Approche “record” : les liens ne sont pas
nécessaires, assemblage possible par
“agrégation”
Code
Bean generator
Aggregation
(composite) DAO
www.telosys.org
Devoxx 2011 – Laurent Guérin – JAVA scaffolding with Telosys ( http://www.telosys.org ) 26

27. Les artefacts générés 1 fois
code « initial »  à reprendre
Code
(ne pas régénérer après évolution) generator
request BookMgr BookProc
ScreenMap .java .java
response ScreenManager ScreenProcedure
V C
AJAX acts on …
BookData
.java Book (bean) M
ScreenData
AuthorList
Book.jsp (aggregation
( or .jspx)
0 .. N objects) Shop (bean)
Book.js DataSet
www.telosys.org
Devoxx 2011 – Laurent Guérin – JAVA scaffolding with Telosys ( http://www.telosys.org ) 27

28. Screen body (exemple)
JSP ou JSPX, pas de HTML !
<%@ taglib uri="/telosys/widgets" prefix="t" %>
<t:screenbody>
<t:label id="L_EmpId" x="40" y="60" txt="Employee Id : " cl="PK_field_label" />
<t:label id="L_LastName" x="40" y="100" txt="Last name : " />
<t:label id="L_FirstName" x="40" y="140" txt="First name : " />
<t:label id="L_Birthdate" x="40" y="180" txt="Birthdate : " />
<t:field x="200" y="60" id="EmpId" cl="PK_field" size="6" maxlength="6" />
<t:field x="200" y="100" id="LastName" size="30" maxlength="30" value="Aaaa" />
<t:button x="460" y="100" id="b1" txt="My button" onclick="b1_onClick();" />
<t:field x="200" y="140" id="FirstName" size="30" maxlength="30" value="Georges" />
<t:field x="200" y="180" id="Birthdate" size="10" maxlength="10" value="" type="Date" />
<t:radiogroup id="Contract" x="200" y="220">
<t:radioitem id="R_field61" x="0" y="0" value="1" txt="C.D.D. (1)" />
<t:radioitem id="R_field62" x="0" y="20" value="2" txt="C.D.I. (2)" />
</t:radiogroup >
<t:checkbox id="Manager" x="340" y="220" value="1" valueoff="9" txt="Manager" />
</t:screenbody >
www.telosys.org
Devoxx 2011 – Laurent Guérin – JAVA scaffolding with Telosys ( http://www.telosys.org ) 28

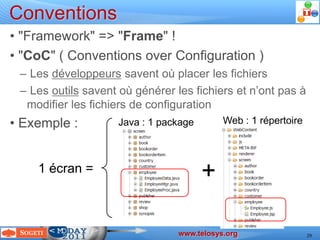

29. Conventions
• "Framework" => "Frame" !
• "CoC" ( Conventions over Configuration )
– Les développeurs savent où placer les fichiers
– Les outils savent où générer les fichiers et n’ont pas à
modifier les fichiers de configuration
• Exemple : Java : 1 package Web : 1 répertoire
1 écran = +
www.telosys.org
Devoxx 2011 – Laurent Guérin – JAVA scaffolding with Telosys ( http://www.telosys.org ) 29

30. Qu’est-ce qu’un projet Telosys ?
• Une application Java Web standard
src (server side)
TelosysTools (+) déploiement
WebContent (client side) .war
• Le projet peut être organisé pour Maven,
ou pas …
www.telosys.org
Devoxx 2011 – Laurent Guérin – JAVA scaffolding with Telosys ( http://www.telosys.org ) 30

31. Démo avec Eclipse
• Création d’un nouveau projet Telosys …
1) Création d’un projet
« Dynamic Web Project » 2) Importation du
« Telosys starter kit »
www.telosys.org
Devoxx 2011 – Laurent Guérin – JAVA scaffolding with Telosys ( http://www.telosys.org ) 31

32. Démo avec Eclipse (suite)
3) Tester le
projet (run)
4) Définir les
conventions
www.telosys.org
Devoxx 2011 – Laurent Guérin – JAVA scaffolding with Telosys ( http://www.telosys.org ) 32

33. Utilisation des Telosys Tools

34. Vue d’ensemble
Utilisable en ligne Tout peut être fait
de commande dans Eclipse
Editors Wizards Properties
Repository Repository Template
Database .dbrep .vm
Meta-data generator ( XML )
Code
.java
generator
Context .jsp / .jspx
.js
Velocity
other …
www.telosys.org
Devoxx 2011 – Laurent Guérin – JAVA scaffolding with Telosys ( http://www.telosys.org ) 34

35. Généralisation : nouvelles cibles
• Si ça fonctionne pour le framework Telosys …
ça peut aussi être utilisé pour …
 d’ autres frameworks Java
- Spring MVC
- Vaadin
- etc…
 d’ autres langages/plates-formes
- Flex (MXML & Action Script)
- PHP
- etc …
www.telosys.org
Devoxx 2011 – Laurent Guérin – JAVA scaffolding with Telosys ( http://www.telosys.org ) 35

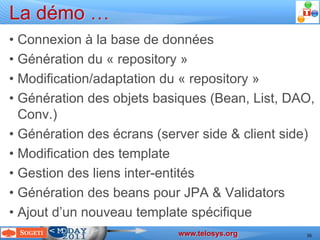

36. La démo …
• Connexion à la base de données
• Génération du « repository »
• Modification/adaptation du « repository »
• Génération des objets basiques (Bean, List, DAO,
Conv.)
• Génération des écrans (server side & client side)
• Modification des template
• Gestion des liens inter-entités
• Génération des beans pour JPA & Validators
• Ajout d’un nouveau template spécifique
www.telosys.org
Devoxx 2011 – Laurent Guérin – JAVA scaffolding with Telosys ( http://www.telosys.org ) 36

37. Conclusion

38. Conclusion
Base de Modèle Outils Code initial
données léger
et le projet est
sur les rails…
Gain (J/H)
Temps de mise en œuvre
www.telosys.org
Devoxx 2011 – Laurent Guérin – JAVA scaffolding with Telosys ( http://www.telosys.org ) 38

39. Le future
• Roadmap 2012 / principales évolutions
– Repository
• Extension (sans limite) des informations pour chaque
entité et chaque champ
• Templates pour des collections d’entités
– Screens design
• Release officielle du plugin Screen Builder (WYSIWYG)
–Portails
• Portlet JSR-168 pour embarquer des écrans Telosys
dans une page de portail
– NoSQL
• DAO pour GAE/BigTable & Cassandra
– etc …
www.telosys.org
Devoxx 2011 – Laurent Guérin – JAVA scaffolding with Telosys ( http://www.telosys.org ) 39

40. Questions ?

41. Appendix

42. Framework features
Screen Maps
Widgets TagLib
DataSet
Services
JavaScript framework
Commons/util classes SQL DAO
Logging
Authentication
XML converters File upload/download
Text/CSV files parser Selectable/Sortable
Internationalization beans lists
www.telosys.org
Devoxx 2011 – Laurent Guérin – JAVA scaffolding with Telosys ( http://www.telosys.org ) 42

43. Telosys Screen Builder
A visual tool to design the Telosys Screens
( beta version )
www.telosys.org
Devoxx 2011 – Laurent Guérin – JAVA scaffolding with Telosys ( http://www.telosys.org ) 43

44. Follow the project …
• Web site : http://www.telosys.org
• LinkedIN
http://www.linkedin.com/groups?gid=1340197
• Twitter
http://twitter.com/telosys
• Viadeo (in french)
http://www.viadeo.com/hu03/0024uydjnnwew6j/telosys
www.telosys.org
Devoxx 2011 – Laurent Guérin – JAVA scaffolding with Telosys ( http://www.telosys.org ) 44

45. The demo…

46. Demo
• Use the database meta-data to generate the
initial repository
Database
Generation
rules
Repository
Generator
Repository
.dbrep
( XML )
www.telosys.org
Devoxx 2011 – Laurent Guérin – JAVA scaffolding with Telosys ( http://www.telosys.org ) 46

47. Demo (cont’d)
• The generated repository is editable
with an Eclipse plugin editor
Database
Java Classes
updatable
Database Java Attributes
O/R Mapping
www.telosys.org
Devoxx 2011 – Laurent Guérin – JAVA scaffolding with Telosys ( http://www.telosys.org ) 47

48. Demo (cont’d)
• Java fields :
– Each Java field can have additional information
– Useful for
• JSP/TagLib user input validation
• "Bean Validation " annotations ( JSR 303 )
or "Hibernate Validators"
www.telosys.org
Devoxx 2011 – Laurent Guérin – JAVA scaffolding with Telosys ( http://www.telosys.org ) 48

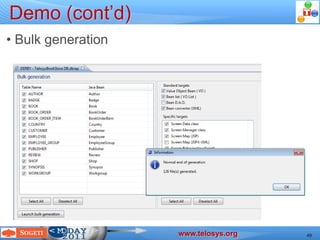

49. Demo (cont’d)
• Bulk generation
www.telosys.org
Devoxx 2011 – Laurent Guérin – JAVA scaffolding with Telosys ( http://www.telosys.org ) 49

50. Demo (cont’d)
• Generator templates
– The generator is based on "Velocity"
– The templates ( ".vm" files ) can be modified in order
to conform with each project requirements
• coding style
• comments
• etc…
i.e. :
add/remove
serialization
www.telosys.org
Devoxx 2011 – Laurent Guérin – JAVA scaffolding with Telosys ( http://www.telosys.org ) 50

51. Demo (cont’d)
• Entities links
– The foreign keys can be used to generate
links between entities
–Useful for JPA beans generation
www.telosys.org
Devoxx 2011 – Laurent Guérin – JAVA scaffolding with Telosys ( http://www.telosys.org ) 51

52. Demo (cont’d)
• Generator project’s variables
– Each project can
define its own
specific variables…
… and use them
in the templates
#if ( $bean_jpa == "1" )
$link.jpaAnnotations(4)
#end
www.telosys.org
Devoxx 2011 – Laurent Guérin – JAVA scaffolding with Telosys ( http://www.telosys.org ) 52

53. Demo (cont’d)
• Adding a new specific template
– 1) create the new “.vm” file vo_doc_html.vm
– 2) add it in the “templates.cfg” file
HTML documentation ; ${BEANNAME}.html ; doc/html ; vo_doc_html.vm
Title File Folder Template
–3) use it in the tool …
53
Devoxx 2011 – Laurent Guérin – JAVA scaffolding with Telosys www.telosys.org
( http://www.telosys.org )

54. Demo (cont’d)
• Using wizards
New …
www.telosys.org
Devoxx 2011 – Laurent Guérin – JAVA scaffolding with Telosys ( http://www.telosys.org ) 54

55. The end
