1. MOTEURS BAGUES
SLIPRING MOTORS
22 Kw - 315 Kw
2
EC®
EUROPEAN ELECTRIC COMPANY

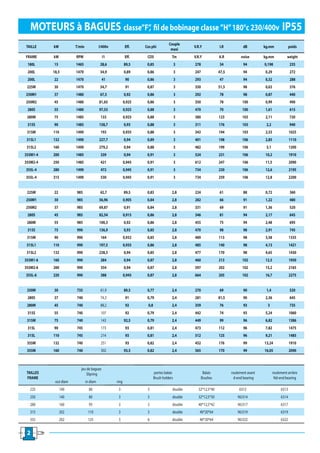

2. MOTEURS à BAGUES classe”F”, fil de bobinage classe ”H” 180°c 230/400v IP55
Couple
TAILLE kW T/min I/400v Eff. Cos phi V.R.Y I.R dB kg.mm poids
maxi
FRAME kW RPM I1 Eff. COS Tm V.R.Y A.R noise kg.mm weight
180L 15 1465 28,6 89,5 0,85 3 278 34 94 0,198 235
200L 18,5 1470 34,9 0,89 0,86 3 247 47,5 94 0,29 272
200L 22 1470 41 90 0,86 3 293 47 94 0,32 288
225M 30 1470 54,7 91 0,87 3 350 51,5 98 0,63 376
250M1 37 1480 67,5 0,92 0,86 3 292 78 98 0,87 440
250M2 45 1480 81,65 0,925 0,86 3 350 78 100 0,99 490
280S 55 1480 97,53 0,925 0,88 3 470 70 100 1,61 615
280M 75 1485 133 0,925 0,88 3 380 123 103 2,11 720
315S 90 1485 158,7 0,93 0,88 3 311 176 103 2,2 940
315M 110 1490 193 0,935 0,88 3 343 194 103 2,53 1025
315L1 132 1490 227,7 0,94 0,89 3 401 198 106 2,85 1110
315L2 160 1490 279,2 0,94 0,88 3 482 199 106 3,1 1200
355M1-4 200 1485 339 0,94 0,91 3 524 231 106 10,2 1910
355M2-4 250 1485 421 0,945 0,91 3 612 247 106 11,5 2090
355L-4 280 1490 472 0,945 0,91 3 734 230 106 12,6 2195
355L-4 315 1490 530 0,945 0,91 3 734 259 106 12,8 2200
225M 22 985 42,7 89,5 0,83 2,8 224 61 88 0,72 360
250M1 30 985 56,96 0,905 0,84 2,8 282 66 91 1,22 480
250M2 37 985 69,87 0,91 0,84 2,8 331 69 91 1,36 520
280S 45 985 82,54 0,915 0,86 2,8 346 81 94 2,17 645
280M 55 985 100,3 0,92 0,86 2,8 455 75 94 2,48 695
315S 75 990 136,9 0,93 0,85 2,8 470 98 98 2,91 745
315M 90 990 164 0,932 0,85 2,8 489 113 98 3,58 1335
315L1 110 990 197,5 0,935 0,86 2,8 485 140 98 4,13 1421
315L2 132 990 238,5 0,94 0,85 2,8 477 170 98 4,65 1430
355M1-6 160 990 284 0,94 0,87 2,8 460 213 102 12,5 1950
355M2-6 200 990 354 0,94 0,87 2,8 597 202 102 15,2 2165
355L-6 220 990 388 0,945 0,87 2,8 664 205 102 16,7 2275
250M 30 735 61,9 89,5 0,77 2,4 270 69 90 1,4 520
280S 37 740 74,3 91 0,79 2,4 281 81,5 90 2,36 645
280M 45 740 88,2 92 0,8 2,4 359 76 93 3 735
315S 55 740 107 92 0,79 2,4 442 74 93 5,24 1060
315M 75 740 143 92,5 0,79 2,4 449 99 96 6,82 1386
315L 90 745 173 93 0,81 2,4 473 112 96 7,82 1475
315L 110 745 214 93 0,81 2,4 512 125 96 9,21 1485
355M 132 740 251 93 0,82 2,4 452 176 99 13,24 1910
355M 160 740 302 93,5 0,82 2,4 565 170 99 16,05 2090
jeu de bagues
TAILLES Slipring portes balais Balais roulement avant roulement arrière
FRAME Brush holders Brushes d-end bearing Nd-end bearing
out diam in diam ring
225 140 80 3 3 double 32*12,5*40 6313 6313
250 140 80 3 3 double 32*12,5*50 NU314 6314
280 160 95 3 3 double 40*12,5*42 NU317 6317
315 202 110 3 3 double 40*20*64 NU319 6319
355 202 125 3 6 double 40*20*64 NU322 6322
2

3. Moteurs 2EC à bagues Isol. cl. «F», fil de bobinage cl. «H»
2EC slipring motors Isolation class «F», copper wires class «H» 180°c. 230/400v 50hz IP55
Couple
TAILLE kW T/min I/400v Eff. Cos phi V.R.Y I.R dB kg.mm poids
maxi
FRAME kW RPM I1 Eff. COS V.R.Y A.R noise kg.mm weight
Tm
180L 15 1465 28,6 89,5 0,85 3 278 34 95 235
200L 18,5 1470 34,9 0,89 0,86 3 247 47,5 95 272
200L 22 1470 41 90 0,86 3 293 47 95 288
225M 30 1470 54,7 91 0,87 3 350 51,5 95 376
250M1 37 1480 67,501 0,92 0,86 3 292 78 98 0,87 460
250M2 45 1480 81,652 0,925 0,86 3 350 78 100 0,99 520
280S 55 1480 97,528 0,925 0,88 3 470 70 100 1,61 655
280M 75 1485 132,99 0,925 0,88 3 380 123 103 2,11 765
315S 90 1485 158,73 0,93 0,88 3 311 176 103 2,2 940
315M 110 1490 192,97 0,935 0,88 3 343 194 103 2,53 1025
315L1 132 1490 227,74 0,94 0,89 3 401 198 106 2,85 1110
315L2 160 1490 279,19 0,94 0,88 3 482 199 106 3,1 1200
355M1-4 200 1485 339 0,94 0,91 3 524 231 106 10,2 1910
355M2-4 250 1485 421 0,945 0,91 3 612 247 106 11,5 2090
355L-4 280 1490 472 0,945 0,91 3 734 230 106 12,6 2195
225M 22 985 42,7 89,5 0,83 2,8 224 61 89 376
250M1 30 985 56,962 0,905 0,84 2,8 282 66 91 1,22 450
250M2 37 985 69,867 0,91 0,84 2,8 331 69 91 1,36 490
280S 45 985 82,544 0,915 0,86 2,8 346 81 94 2,17 620
280M 55 985 100,34 0,92 0,86 2,8 455 75 94 2,48 670
315S 75 990 136,95 0,93 0,85 2,8 470 98 98 2,91 930
315M 90 990 163,98 0,932 0,85 2,8 489 113 98 3,58 1015
315L1 110 990 197,46 0,935 0,86 2,8 485 140 98 4,13 1100
315L2 132 990 238,46 0,94 0,85 2,8 477 170 98 4,65 1200
355M1-6 160 990 284 0,94 0,87 2,8 460 213 102 12,5 1950
355M2-6 200 990 354 0,94 0,87 2,8 597 202 102 15,2 2165
355L-6 220 990 388 0,945 0,87 2,8 664 205 102 16,7 2275
jeu de bagues
TAILLES Slipring portes balais Balais roulement avant roulement arrière
FRAME Brush holders Brushes d-end bearing Nd-end bearing
out diam in diam ring
225 140 80 3 3 double 32*12,5*40 NU 313 6313
250 140 80 3 3 double 32*12,5*50 NU314 6314
280 160 95 3 3 double 40*12,5*42 NU317 6317
315 202 110 3 3 double 40*20*64 NU319 6319
355 202 125 3 6 double 40*20*64 NU322 6322
3

4. TECHNICAL DATA - SPECIFICATIONS
Dimensions générales en mm.
Overal dimensions in mm.
Taille-Frame A B C D E FxGD G H K AB AC AA BB HD HA L
132m 216 178 89 38 80 10*8 33 132 12 270 275 55 230 345 18 745
160m 254 210 108 42 110 12*8 37 160 15 320 320 65 275 420 20 820
160l 254 254 108 42 110 12*8 37 160 15 320 320 65 320 420 20 865
180l 279 279 121 48 110 14*9 42,5 180 15 355 380 70 355 455 22 920
200L 318 305 133 55 110 16*10 49 200 19 388 400 70 375 525 25 970
225M 356 311 149 60 140 18*11 53 225 19 435 446 75 400 555 28 1061
250M 406 349 168 65 140 18*11 58 250 24 490 495 80 450 615 30 1150
280S 457 368 190 75 140 20*12 67,5 280 24 550 560 85 490 700 35 1260
280M 457 419 190 75 140 20*12 67,5 280 24 550 560 85 540 700 35 1710
315S 508 406 216 80 170 22*14 71 315 28 635 635 125 680 870 45 1700
315M 508 457 216 80 170 22*14 71 315 28 635 635 125 680 870 45 1700
315L 508 508 216 80 170 22*14 71 315 28 635 635 125 680 870 45 1700
355M 610 560 254 100 210 28*16 90 355 28 730 710 125 750 1010 52 1910
355L 610 630 254 100 210 28*16 90 355 28 730 710 125 750 1010 52 1910
4

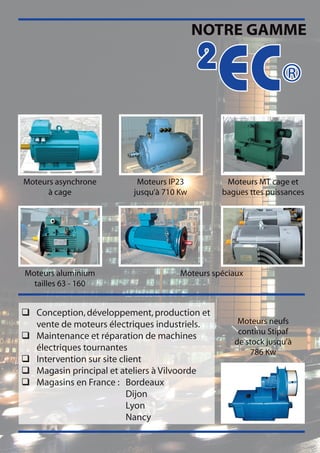

5. NOTRE GAMME
2
EC®
Moteurs asynchrone Moteurs IP23 Moteurs MT cage et
à cage jusqu’à 710 Kw bagues ttes puissances
Moteurs aluminium Moteurs spéciaux
tailles 63 - 160
q Conception, développement, production et
vente de moteurs électriques industriels. Moteurs neufs
continu Stipaf
q Maintenance et réparation de machines
de stock jusqu’à
électriques tournantes 786 Kw
q Intervention sur site client
q Magasin principal et ateliers à Vilvoorde
q Magasins en France : Bordeaux
Dijon
Lyon
Nancy
