02, Route d'Alger, 42015 DOUAOUDA (WILAYA DE TIPAZA) ALGERIE
Tel / Fax: 024 30 84 98/99 Portable : 0550 981 816 email technocastdz@gmail.com
R.C. 08 B 0523590-42/00 N.I.S. 000842239007343
PRODUITS pour CONVOYEURS
NOS PRODUITS
 BANDES TRANSPORTEUSES
 AGRAFES POUR JONCTIONS MECANIQUES DES BANDES TRANSPORTEUSES
 EQUIPEMENTS ET OUTILLAGE DE VULCANISATION
 RACLEURS, BAVETTES ET ACCESSOIRES DE MAINTENANCE DE CONVOYEURS
 ROULEAUX, TAMBOURS,
 STATIONS DE GUIDAGE, ROULEAUX CENTREURS
 REVETEMENTS ET SOLUTIONS DE PROTECTION ANTI-USURE
 REVETEMENTS ET GARNISSAGES DE TAMBOURS

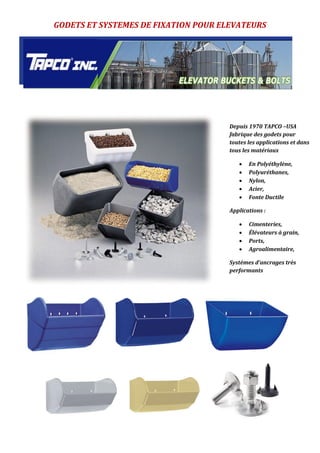

 GODETS ET JONCTIONS SPECIALES POUR ELEVATEURS

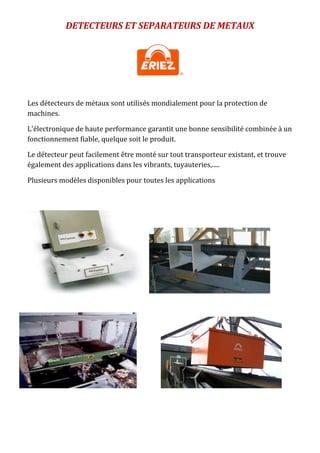

 DETECTEURS DE METAUX, SEPARATEURS MAGNETIQUES
NOS SERVICES
 INSTALLATION ET REPARATION DE BANDES TRANSPORTEUSES
 JONCTIONNEMENT DE BANDES TRANSPORTEUSES
 REVETEMENT ET GARNISSAGE DE TAMBOURS
 INSPECTION ET EVALUATION DE CONVOYEURS
 FORMATION DU PERSONNEL

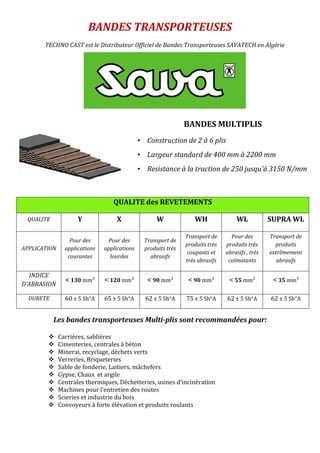

BANDES TRANSPORTEUSES
TECHNO CAST est le Distributeur Officiel de Bandes Transporteuses SAVATECH en Algérie
QUALITE des REVETEMENTS
QUALITE Y X W WH WL SUPRA WL
APPLICATION
Pour des
applications
courantes
Pour des
applications
lourdes
Transport de
produits très
abrasifs
Transport de
produits très
coupants et
très abrasifs
Pour des
produits très
abrasifs , très
colmatants
Transport de
produits
extrêmement
abrasifs
INDICE
D’ABRASION
< 130 mm³ < 120 mm³ < 90 mm³ < 90 mm³ < 55 mm³ < 35 mm³
DURETE 60 ± 5 Sh°A 65 ± 5 Sh°A 62 ± 5 Sh°A 75 ± 5 Sh°A 62 ± 5 Sh°A 62 ± 5 Sh°A
Les bandes transporteuses Multi-plis sont recommandées pour:
 Carrières, sablières
 Cimenteries, centrales à béton
 Minerai, recyclage, déchets verts
 Verreries, Briqueteries
 Sable de fonderie, Laitiers, mâchefers
 Gypse, Chaux et argile
 Centrales thermiques, Déchetteries, usines d’incinération
 Machines pour l’entretien des routes
 Scieries et industrie du bois
 Convoyeurs à forte élévation et produits roulants
BANDES MULTIPLIS
• Construction de 2 à 6 plis
• Largeur standard de 400 mm à 2200 mm
• Resistance à la traction de 250 jusqu'à 3150 N/mm

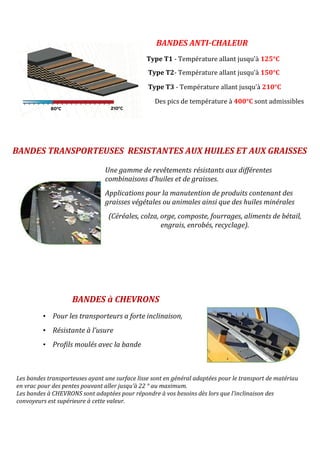

BANDES TRANSPORTEUSES RESISTANTES AUX HUILES ET AUX GRAISSES
BANDES ANTI-CHALEUR
Type T1 - Température allant jusqu’à 125°C
Type T2- Température allant jusqu’à 150°C
Type T3 - Température allant jusqu’à 210°C
Des pics de température à 400°C sont admissibles
BANDES à CHEVRONS
• Pour les transporteurs a forte inclinaison,
• Résistante à l’usure
• Profils moulés avec la bande
Les bandes transporteuses ayant une surface lisse sont en général adaptées pour le transport de matériau
en vrac pour des pentes pouvant aller jusqu’à 22 ° au maximum.
Les bandes à CHEVRONS sont adaptées pour répondre à vos besoins dès lors que l’inclinaison des
convoyeurs est supérieure à cette valeur.
Une gamme de revêtements résistants aux différentes
combinaisons d’huiles et de graisses.
Applications pour la manutention de produits contenant des
graisses végétales ou animales ainsi que des huiles minérales
(Céréales, colza, orge, composte, fourrages, aliments de bétail,
engrais, enrobés, recyclage).

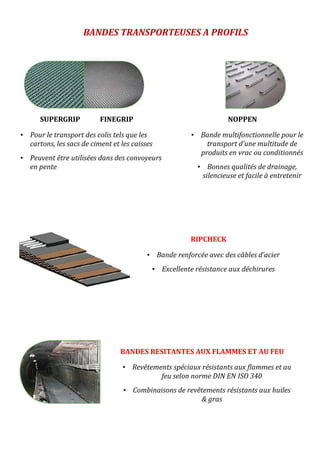

SUPERGRIP FINEGRIP
• Pour le transport des colis tels que les
cartons, les sacs de ciment et les caisses
• Peuvent être utilisées dans des convoyeurs
en pente
BANDES TRANSPORTEUSES A PROFILS
NOPPEN
• Bande multifonctionnelle pour le
transport d’une multitude de
produits en vrac ou conditionnés
• Bonnes qualités de drainage,
silencieuse et facile à entretenir
RIPCHECK
• Bande renforcée avec des câbles d’acier
• Excellente résistance aux déchirures
BANDES RESITANTES AUX FLAMMES ET AU FEU
• Revêtements spéciaux résistants aux flammes et au
feu selon norme DIN EN ISO 340
• Combinaisons de revêtements résistants aux huiles
& gras

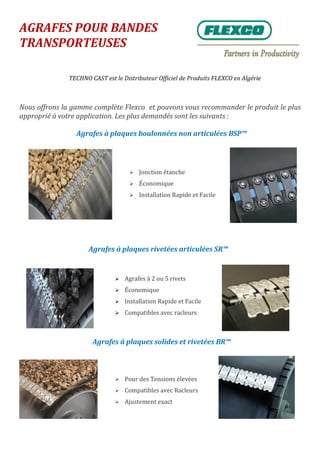

AGRAFES POUR BANDES
TRANSPORTEUSES
TECHNO CAST est le Distributeur Officiel de Produits FLEXCO en Algérie
Nous offrons la gamme complète Flexco et pouvons vous recommander le produit le plus
approprié à votre application. Les plus demandés sont les suivants :
 Agrafes à 2 ou 5 rivets
 Économique
 Installation Rapide et Facile
 Compatibles avec racleurs
 Jonction étanche
 Économique
 Installation Rapide et Facile
 Pour des Tensions élevées
 Compatibles avec Racleurs
 Ajustement exact
Agrafes à plaques rivetées articulées SR™
Agrafes à plaques solides et rivetées BR™
Agrafes à plaques boulonnées non articulées BSP™
Système d'agrafes pour réparation de déchirures
Outils de montage et d’installation pour jonctions mécaniques
 Faciles à utiliser
 Formation de votre personnel sur site incluse
 Investissement très rentable
 Agrafes à 2
boulons
 Agrafes à 3
boulons
 Installation facile
EQUIPEMENTS ET OUTILLAGE DE VULCANISATION
Nous offrons la gamme complète des Presses Almex avec une technologie reconnue
mondialement
« SOLO EXPRESS »
 Facile à transporter,
 Efficacité de
Vulcanisation
SERIE « PRO »
 Facile à transporter,
 Installation rapide,
 Plusieurs modèles disponibles
PRESSE « SVP »
 Montage en
traverses,
 Systèmes
modulaires,
 Efficacité de
Vulcanisation
SERIE « UNIPRESS »
 Combinaison des avantages des
séries Solo et SVP
 Plusieurs modèles disponibles
SERIE « MPX»
 Applications légères, PVC,
Polyuréthane
SERIE « SP et SSP»
 Pour les
réparations de
bandes

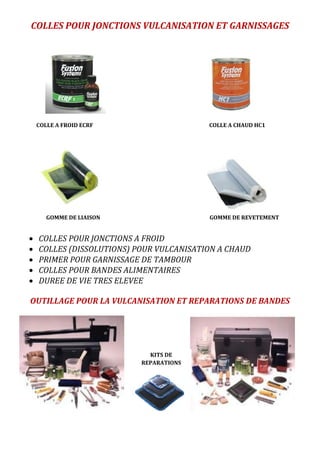

COLLES POUR JONCTIONS VULCANISATION ET GARNISSAGES
 COLLES POUR JONCTIONS A FROID
 COLLES (DISSOLUTIONS) POUR VULCANISATION A CHAUD
 PRIMER POUR GARNISSAGE DE TAMBOUR
 COLLES POUR BANDES ALIMENTAIRES
 DUREE DE VIE TRES ELEVEE
OUTILLAGE POUR LA VULCANISATION ET REPARATIONS DE BANDES
KITS DE
REPARATIONS
COLLE A FROID ECRF COLLE A CHAUD HC1
GOMME DE LIAISON GOMME DE REVETEMENT

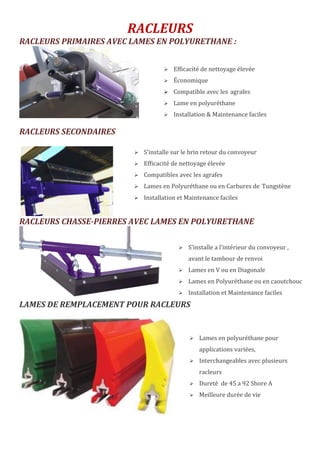

RACLEURS
RACLEURS PRIMAIRES AVEC LAMES EN POLYURETHANE :
RACLEURS SECONDAIRES
RACLEURS CHASSE-PIERRES AVEC LAMES EN POLYURETHANE
LAMES DE REMPLACEMENT POUR RACLEURS
 Efficacité de nettoyage élevée
 Économique
 Compatible avec les agrafes
 Lame en polyuréthane
 Installation & Maintenance faciles
 S’installe sur le brin retour du convoyeur
 Efficacité de nettoyage élevée
 Compatibles avec les agrafes
 Lames en Polyuréthane ou en Carbures de Tungstène
 Installation et Maintenance faciles
 S’installe a l’intérieur du convoyeur ,
avant le tambour de renvoi
 Lames en V ou en Diagonale
 Lames en Polyuréthane ou en caoutchouc
 Installation et Maintenance faciles
 Lames en polyuréthane pour
applications variées,
 Interchangeables avec plusieurs
racleurs
 Dureté de 45 a 92 Shore A
 Meilleure durée de vie

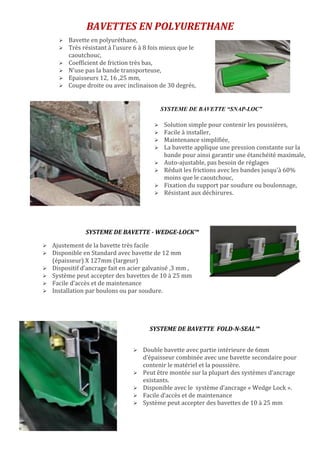

BAVETTES EN POLYURETHANE
 Double bavette avec partie intérieure de 6mm
d’épaisseur combinée avec une bavette secondaire pour
contenir le matériel et la poussière.
 Peut être montée sur la plupart des systèmes d’ancrage
existants.
 Disponible avec le système d’ancrage « Wedge Lock ».
 Facile d’accès et de maintenance
 Système peut accepter des bavettes de 10 à 25 mm
SYSTEME DE BAVETTE - WEDGE-LOCK™
SYSTEME DE BAVETTE “SNAP-LOC”
SYSTEME DE BAVETTE FOLD-N-SEAL™
 Ajustement de la bavette très facile
 Disponible en Standard avec bavette de 12 mm
(épaisseur) X 127mm (largeur)
 Dispositif d’ancrage fait en acier galvanisé ,3 mm ,
 Système peut accepter des bavettes de 10 à 25 mm
 Facile d’accès et de maintenance
 Installation par boulons ou par soudure.
 Solution simple pour contenir les poussières,
 Facile à installer,
 Maintenance simplifiée,
 La bavette applique une pression constante sur la
bande pour ainsi garantir une étanchéité maximale,
 Auto-ajustable, pas besoin de réglages
 Réduit les frictions avec les bandes jusqu'à 60%
moins que le caoutchouc,
 Fixation du support par soudure ou boulonnage,
 Résistant aux déchirures.
 Bavette en polyuréthane,
 Très résistant à l’usure 6 à 8 fois mieux que le
caoutchouc,
 Coefficient de friction très bas,
 N’use pas la bande transporteuse,
 Epaisseurs 12, 16 ,25 mm,
 Coupe droite ou avec inclinaison de 30 degrés,

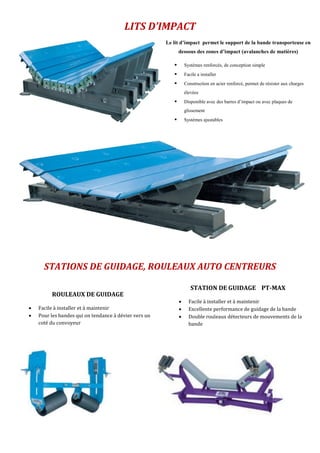

LITS D’IMPACT
STATIONS DE GUIDAGE, ROULEAUX AUTO CENTREURS
Le lit d’impact permet le support de la bande transporteuse en
dessous des zones d’impact (avalanches de matières)
 Systèmes renforcés, de conception simple
 Facile a installer
 Construction en acier renforcé, permet de résister aux charges
élevées
 Disponible avec des barres d’impact ou avec plaques de
glissement
 Systèmes ajustables
STATION DE GUIDAGE PT-MAX
 Facile à installer et à maintenir
 Excellente performance de guidage de la bande
 Double rouleaux détecteurs de mouvements de la
bande
ROULEAUX DE GUIDAGE
 Facile à installer et à maintenir
 Pour les bandes qui on tendance à dévier vers un
coté du convoyeur

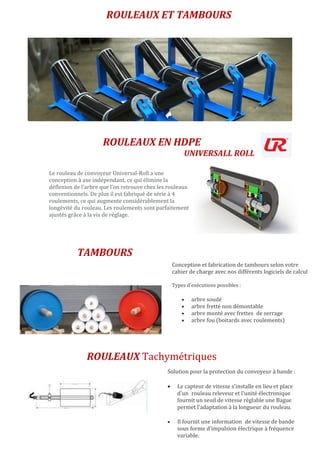

ROULEAUX ET TAMBOURS
Le rouleau de convoyeur Universal-Roll a une
conception à axe indépendant, ce qui élimine la
déflexion de l’arbre que l’on retrouve chez les rouleaux
conventionnels. De plus il est fabriqué de série à 4
roulements, ce qui augmente considérablement la
longévité du rouleau. Les roulements sont parfaitement
ajustés grâce à la vis de réglage.
ROULEAUX EN HDPE
UNIVERSALL ROLL
ROULEAUX Tachymétriques
Conception et fabrication de tambours selon votre
cahier de charge avec nos différents logiciels de calcul
Types d'exécutions possibles :
 arbre soudé
 arbre fretté non démontable
 arbre monté avec frettes de serrage
 arbre fou (boitards avec roulements)
.
TAMBOURS
Solution pour la protection du convoyeur à bande :
 Le capteur de vitesse s'installe en lieu et place
d'un rouleau releveur et l'unité électronique
fournit un seuil de vitesse réglable une Bague
permet l'adaptation à la longueur du rouleau.
 Il fournit une information de vitesse de bande
sous forme d'impulsion électrique à fréquence
variable.
.

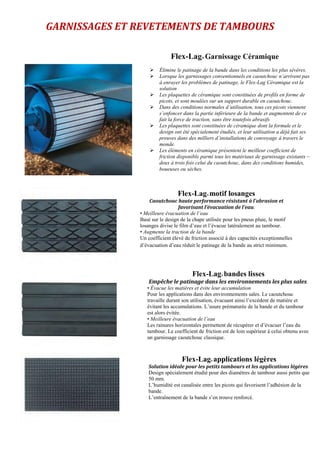

GARNISSAGES ET REVETEMENTS DE TAMBOURS
Flex-Lag® Garnissage Céramique
 Élimine le patinage de la bande dans les conditions les plus sévères.
 Lorsque les garnissages conventionnels en caoutchouc n’arrivent pas
à enrayer les problèmes de patinage, le Flex-Lag Céramique est la
solution
 Les plaquettes de céramique sont constituées de profils en forme de
picots, et sont moulées sur un support durable en caoutchouc.
 Dans des conditions normales d’utilisation, tous ces picots viennent
s’enfoncer dans la partie inférieure de la bande et augmentent de ce
fait la force de traction, sans être toutefois abrasifs
 Les plaquettes sont constituées de céramique dont la formule et le
design ont été spécialement étudiés, et leur utilisation a déjà fait ses
preuves dans des milliers d´installations de convoyage à travers le
monde.
 Les éléments en céramique présentent le meilleur coefficient de
friction disponible parmi tous les matériaux de garnissage existants –
deux à trois fois celui du caoutchouc, dans des conditions humides,
boueuses ou sèches.
Flex-Lag® motif losanges
Caoutchouc haute performance résistant à l’abrasion et
favorisant l’évacuation de l’eau.
• Meilleure évacuation de l’eau
Basé sur le design de la chape utilisée pour les pneus pluie, le motif
losanges divise le film d’eau et l’évacue latéralement au tambour.
• Augmente la traction de la bande
Un coefficient élevé de friction associé à des capacités exceptionnelles
d’évacuation d’eau réduit le patinage de la bande au strict minimum.
Flex-Lag® bandes lisses
Empêche le patinage dans les environnements les plus sales.
• Évacue les matières et évite leur accumulation
Pour les applications dans des environnements sales. Le caoutchouc
travaille durant son utilisation, évacuant ainsi l’excédent de matière et
évitant les accumulations. L’usure prématurée de la bande et du tambour
est alors évitée.
• Meilleure évacuation de l’eau
Les rainures horizontales permettent de récupérer et d’évacuer l’eau du
tambour. Le coefficient de friction est de loin supérieur à celui obtenu avec
un garnissage caoutchouc classique.
Flex-Lag® applications légères
Solution idéale pour les petits tambours et les applications légères
Design spécialement étudié pour des diamètres de tambour aussi petits que
50 mm.
L’humidité est canalisée entre les picots qui favorisent l’adhésion de la
bande.
L’entraînement de la bande s’en trouve renforcé.

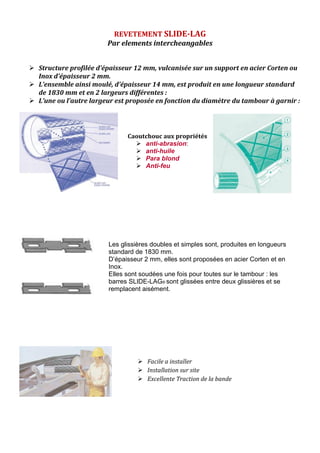

REVETEMENT SLIDE-LAG
Par elements intercheangables
 Structure profilée d’épaisseur 12 mm, vulcanisée sur un support en acier Corten ou
Inox d’épaisseur 2 mm.
 L’ensemble ainsi moulé, d’épaisseur 14 mm, est produit en une longueur standard
de 1830 mm et en 2 largeurs différentes :
 L’une ou l’autre largeur est proposée en fonction du diamètre du tambour à garnir :
Les glissières doubles et simples sont, produites en longueurs
standard de 1830 mm.
D’épaisseur 2 mm, elles sont proposées en acier Corten et en
Inox.
Elles sont soudées une fois pour toutes sur le tambour : les
barres SLIDE-LAG® sont glissées entre deux glissières et se
remplacent aisément.
Caoutchouc aux propriétés
 anti-abrasion:
 anti-huile
 Para blond
 Anti-feu
 Facile a installer
 Installation sur site
 Excellente Traction de la bande
GODETS ET SYSTEMES DE FIXATION POUR ELEVATEURS
Depuis 1970 TAPCO –USA
fabrique des godets pour
toutes les applications et dans
tous les matériaux
 En Polyéthylène,
 Polyuréthanes,
 Nylon,
 Acier,
 Fonte Ductile
Applications :
 Cimenteries,
 Élévateurs à grain,
 Ports,
 Agroalimentaire,
Systèmes d’ancrages très
performants
DETECTEURS ET SEPARATEURS DE METAUX
Les détecteurs de métaux sont utilisés mondialement pour la protection de
machines.
L'électronique de haute performance garantit une bonne sensibilité combinée à un
fonctionnement fiable, quelque soit le produit.
Le détecteur peut facilement être monté sur tout transporteur existant, et trouve
également des applications dans les vibrants, tuyauteries,.....
Plusieurs modèles disponibles pour toutes les applications
SERVICES (Convoyeurs)
JONCTIONEMENT DE BANDES TRANSPORTEUSES
 Jonctions mécaniques (agrafes)
 Jonctions à froid (colle)
 Jonctions à chaud (vulcanisation)
RACLEURS LITS D’IMPACT & BAVETTES
 Installation et maintenance de racleurs
 Installation et maintenance de bavettes
 Installation et maintenance de lits d’impact
INSTALLATION de REVETEMENTS de TAMBOURS
 Caoutchouc
 Céramique
 Slide Lag
INSPECTION DES CONVOYEURS ET MAINTENANCE PREVENTIVE
 Inspection sur site
 Audit et réglage des convoyeurs
 Programmes de maintenance préventive
FORMATION DU PERSONNEL
 Sur site
 Formation technique
SOLUTIONS DE CRIBLAGE
NOS PRODUITS
 EQUIPEMENTS DE CRIBLAGE
 EQUIPEMENTS DE LAVAGE
 TOILES DE CRIBLAGE
 TOILES DE CRIBLAGE EN POLYURETHANE
 TOILES DE CRIBLAGE AUTO-NETTOYANTES
 TOILES DE CRIBLAGE SPECIALES
 ACCESSOIRES DE CRIBLAGE
 EQUIPEMENTS DE LABORATOIRE
 PIECES DE RECHANGE POUR CRIBLES
NOS SERVICES
 INSTALLATION DES TOILES DE CRIBLAGE
 INSPECTION & AUDITS DES CRIBLES

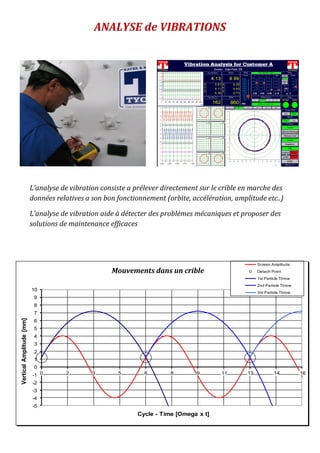

 ANALYSE DE VIBRATIONS
 ENGINEERING & CONSEILS DANS LE DOMAINE DU CRIBLAGE
 CONVENTIONS DE MAINTENANCE PREVENTIVE
 FORMATION DU PERSONNEL
CRIBLE A 4 PALIERS F-Class & Niagara
(Arbre Excentrique)
EQUIPEMENTS DE CRIBLAGE
TECHNO CAST est le Représentant Officiel de Haver Screening
Group (Haver & Boecker) en Algérie
 Equilibrage dynamique éliminant les vibrations transférées à la structure,
 Les cribles F-Class offrent la solution idéale pour les applications de
criblage difficiles
 L’assemblage unique de l’arbre excentrique à 4 roulements assure le
mouvement circulaire positif donnant ainsi le criblage le plus efficace tout
en réduisant le colmatage et le gougeonnage.
 La conception extra robuste du crible permet l’exploitation de matériaux
de grosses dimensions (2 mètres X 1 mètre X 1 mètre)
 Capacité jusqu'à 5000 Tonnes / Heure
Arbre Excentrique
à 4 roulements
CRIBLE A 2 PALIERS T-Class
(Arbre concentrique)
 Construction de 2 à 3 étages
 Capacité de 150 jusqu'à 800 Tonnes / Heure
 Longue durée de vie
 Economique
 Opération & Maintenance faciles
 La conception modulaire basée sur des composantes préfabriquées permet
de configurer le T-Class en fonction des besoins du client et des applications
matérielles,
 La conception robuste du crible doté de plaques latérales boulonnées (non-
soudées) favorise la longue durée de vie de la machine
 L’assemblage de l’arbre concentrique à 2 roulements permet un ajustement
simple des paramètres d’exploitation (vitesse et amplitude)
Les cribles T-Class sont recommandés pour:
 Crible de classification dans les carrières,
 Minerais,
 Recyclage, déchets
 Verreries, Briqueteries
 Sable de fonderie,
 Gypse, Chaux et argile
 Cimenteries,
 Scieries et industrie du bois

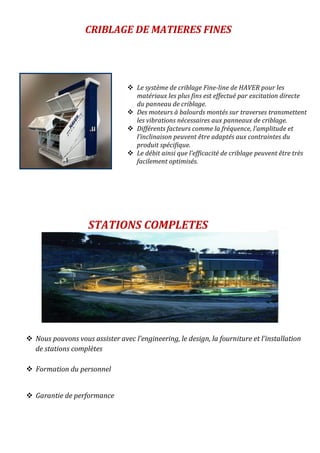

CRIBLAGE DE MATIERES FINES
 Nous pouvons vous assister avec l’engineering, le design, la fourniture et l’installation
de stations complètes
 Formation du personnel
 Garantie de performance
STATIONS COMPLETES
 Le système de criblage Fine-line de HAVER pour les
matériaux les plus fins est effectué par excitation directe
du panneau de criblage.
 Des moteurs à balourds montés sur traverses transmettent
les vibrations nécessaires aux panneaux de criblage.
 Différents facteurs comme la fréquence, l’amplitude et
l’inclinaison peuvent être adaptés aux contraintes du
produit spécifique.
 Le débit ainsi que l’efficacité de criblage peuvent être très
facilement optimisés.
HYDRO-CLEAN™
• Ce procédé peut traiter de 50 à 400 t/h de matériau de sablière, gravière,
carrières ou les installations de recyclage de matériaux de démolition.
• Pour nettoyer une tonne de matériau chargé d’argile le procédé n’utilise que 0,12
à 0,20 m3 d’eau recyclée et absorbe 0,3 à 0,5 kWh.
• La construction modulaire de l’équipement permet une adaptation aux
contraintes d’installation et un montage rapide.
TECHNOLOGIES DE LAVAGE HYDRO-CLEAN™
Trémie d ‘alimentation
Tête de lavage
Enceinte de lavage
Buses à haute pression
Sortie matières lavées
Pulpe
Tout venant argileux Le même produit après lavage

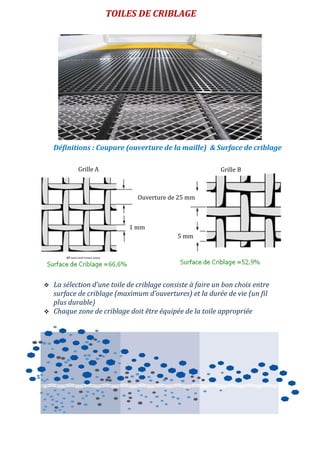

TOILES DE CRIBLAGE
Grille A Grille B
Ouverture de 25 mm
Définitions : Coupure (ouverture de la maille) & Surface de criblage
1 mm
5 mm
 La sélection d’une toile de criblage consiste à faire un bon choix entre
surface de criblage (maximum d’ouvertures) et la durée de vie (un fil
plus durable)
 Chaque zone de criblage doit être équipée de la toile appropriée
TYPES DE TOILES DE CRIBLAGE
EN ACIER
EN POLYURÉTHANE
EN CAOUTCHOUC
MODULAIRES
TOLES PERFOREES
SYSTEMES A DOIGTS

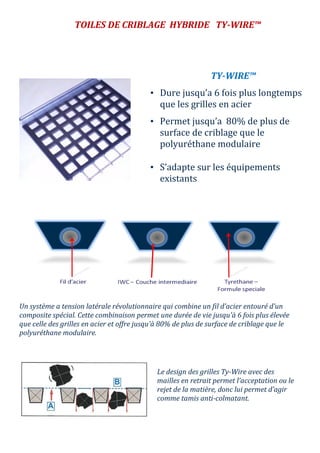

Un système a tension latérale révolutionnaire qui combine un fil d’acier entouré d’un
composite spécial. Cette combinaison permet une durée de vie jusqu'à 6 fois plus élevée
que celle des grilles en acier et offre jusqu'à 80% de plus de surface de criblage que le
polyuréthane modulaire.
TY-WIRE™
• Dure jusqu’a 6 fois plus longtemps
que les grilles en acier
• Permet jusqu’a 80% de plus de
surface de criblage que le
polyuréthane modulaire
• S’adapte sur les équipements
existants
TOILES DE CRIBLAGE HYBRIDE TY-WIRE™
Le design des grilles Ty-Wire avec des
mailles en retrait permet l’acceptation ou le
rejet de la matière, donc lui permet d’agir
comme tamis anti-colmatant.

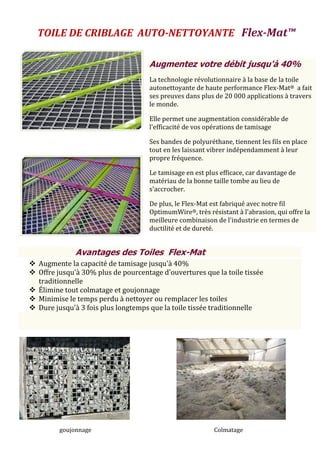

Avantages des Toiles Flex-Mat
 Augmente la capacité de tamisage jusqu'à 40%
 Offre jusqu'à 30% plus de pourcentage d'ouvertures que la toile tissée
traditionnelle
 Élimine tout colmatage et goujonnage
 Minimise le temps perdu à nettoyer ou remplacer les toiles
 Dure jusqu'à 3 fois plus longtemps que la toile tissée traditionnelle
Augmentez votre débit jusqu'à 40%
La technologie révolutionnaire à la base de la toile
autonettoyante de haute performance Flex-Mat® a fait
ses preuves dans plus de 20 000 applications à travers
le monde.
Elle permet une augmentation considérable de
l'efficacité de vos opérations de tamisage
Ses bandes de polyuréthane, tiennent les fils en place
tout en les laissant vibrer indépendamment à leur
propre fréquence.
Le tamisage en est plus efficace, car davantage de
matériau de la bonne taille tombe au lieu de
s'accrocher.
De plus, le Flex-Mat est fabriqué avec notre fil
OptimumWire®, très résistant à l'abrasion, qui offre la
meilleure combinaison de l'industrie en termes de
ductilité et de dureté.
TOILE DE CRIBLAGE AUTO-NETTOYANTE Flex-Mat™
Colmatagegoujonnage

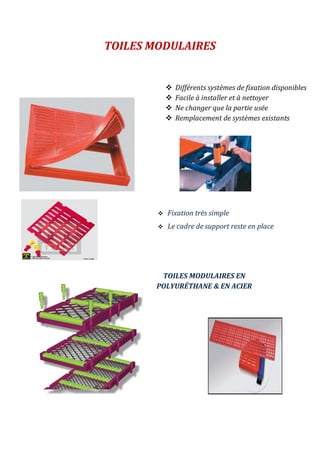

TOILES MODULAIRES
TOILES MODULAIRES EN
POLYURÉTHANE & EN ACIER
 Fixation très simple
 Le cadre de support reste en place
 Différents systèmes de fixation disponibles
 Facile à installer et à nettoyer
 Ne changer que la partie usée
 Remplacement de systèmes existants

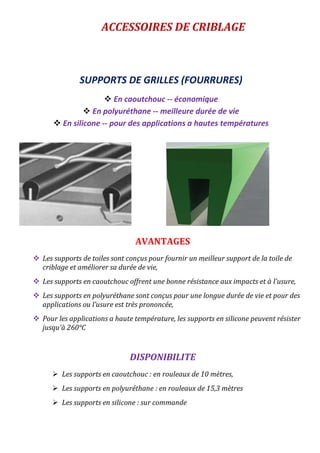

ACCESSOIRES DE CRIBLAGE
SUPPORTS DE GRILLES (FOURRURES)
 En caoutchouc -- économique
 En polyuréthane -- meilleure durée de vie
 En silicone -- pour des applications a hautes températures
AVANTAGES
 Les supports de toiles sont conçus pour fournir un meilleur support de la toile de
criblage et améliorer sa durée de vie,
 Les supports en caoutchouc offrent une bonne résistance aux impacts et à l’usure,
 Les supports en polyuréthane sont conçus pour une longue durée de vie et pour des
applications ou l’usure est très prononcée,
 Pour les applications a haute température, les supports en silicone peuvent résister
jusqu'à 260°C
DISPONIBILITE
 Les supports en caoutchouc : en rouleaux de 10 mètres,
 Les supports en polyuréthane : en rouleaux de 15,3 mètres
 Les supports en silicone : sur commande

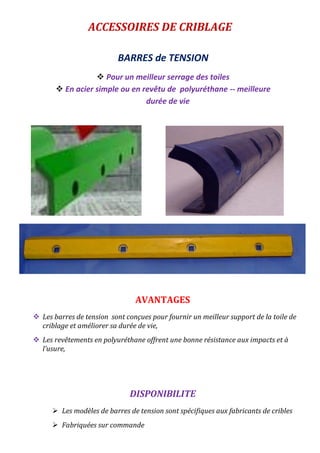

ACCESSOIRES DE CRIBLAGE
BARRES de TENSION
 Pour un meilleur serrage des toiles
 En acier simple ou en revêtu de polyuréthane -- meilleure
durée de vie
AVANTAGES
 Les barres de tension sont conçues pour fournir un meilleur support de la toile de
criblage et améliorer sa durée de vie,
 Les revêtements en polyuréthane offrent une bonne résistance aux impacts et à
l’usure,
DISPONIBILITE
 Les modèles de barres de tension sont spécifiques aux fabricants de cribles
 Fabriquées sur commande

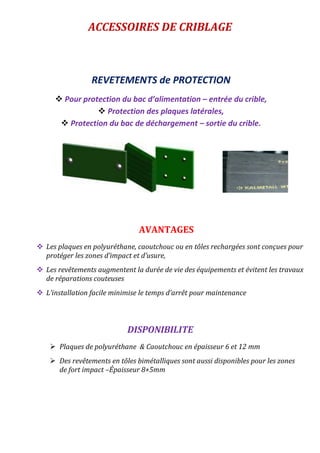

ACCESSOIRES DE CRIBLAGE
REVETEMENTS de PROTECTION
 Pour protection du bac d’alimentation – entrée du crible,
 Protection des plaques latérales,
 Protection du bac de déchargement – sortie du crible.
AVANTAGES
 Les plaques en polyuréthane, caoutchouc ou en tôles rechargées sont conçues pour
protéger les zones d’impact et d’usure,
 Les revêtements augmentent la durée de vie des équipements et évitent les travaux
de réparations couteuses
 L’installation facile minimise le temps d’arrêt pour maintenance
DISPONIBILITE
 Plaques de polyuréthane & Caoutchouc en épaisseur 6 et 12 mm
 Des revêtements en tôles bimétalliques sont aussi disponibles pour les zones
de fort impact –Épaisseur 8+5mm
ACCESSOIRES DE CRIBLAGE

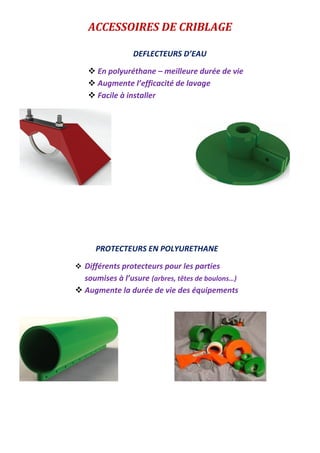

PROTECTEURS EN POLYURETHANE
 Différents protecteurs pour les parties
soumises à l’usure (arbres, têtes de boulons…)
 Augmente la durée de vie des équipements
DEFLECTEURS D’EAU
 En polyuréthane – meilleure durée de vie
 Augmente l’efficacité de lavage
 Facile à installer
EQUIPEMENTS d’ANALYSE GRANULOMETRIQUE
La tamiseuse EML 200 Digital Plus HAVER™ pour
tamis de contrôle jusqu'à 203 mm de diamètre est
utilisée pour le tamisage à sec ou humide de 3 kg
maxi. de produit en vrac. C’est la plus petite version à
mouvement électromagnétique en 3D de HAVER &
BOECKER. Elle permet de régler et sauvegarder la
durée de tamisage, l'intervalle et l'amplitude, afin
d'obtenir des résultats reproductibles
TAMISEUSE DIGITALE EML 200™
TAMIS DE LABORATOIRE
EQUIPEMENTS d’ANALYSE GRANULOMETRIQUE
Analyseur de particules informatisé CPA™
L’analyseur de particules informatisé
(CPA) est un appareil de mesure en temps
réel utilisé pour mesurer la taille et la
forme des particules.
Il est jusqu'à dix fois plus rapide que les
méthodes conventionnelles
L’appareil photo numérique à haute résolution analyse la taille et la forme de 10 000
particules par seconde
Le logiciel facile à utiliser calcule instantanément la distribution granulométrique
ainsi que d’autres nombreux calculs avec une répétablité garantie,
L’automatisation complète réduit les couts d’assurance qualité en réduisant le travail
manuel et éliminant l’erreur humaine.
L’appareil CPA 2-1 peut analyser des particules de 34 µm à 25 mm. Les appareils CPA
sont adaptés pour différentes applications :
 Sable & granulats
 Produits pharmaceutiques
 Produits alimentaires
 Sel et sucre
 Matière plastique
 Charbon
 Engrais
 Agent de grenaillage
 Céramique
 Verre

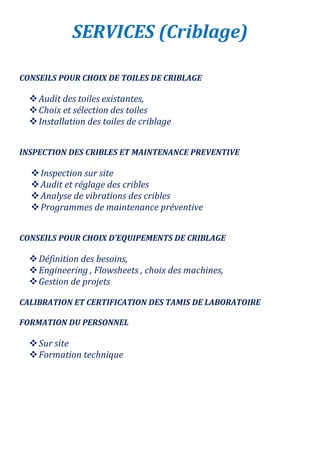

SERVICES (Criblage)
CONSEILS POUR CHOIX DE TOILES DE CRIBLAGE
Audit des toiles existantes,
Choix et sélection des toiles
Installation des toiles de criblage
INSPECTION DES CRIBLES ET MAINTENANCE PREVENTIVE
Inspection sur site
Audit et réglage des cribles
Analyse de vibrations des cribles
Programmes de maintenance préventive
CONSEILS POUR CHOIX D’EQUIPEMENTS DE CRIBLAGE
Définition des besoins,
Engineering , Flowsheets , choix des machines,
Gestion de projets
CALIBRATION ET CERTIFICATION DES TAMIS DE LABORATOIRE
FORMATION DU PERSONNEL
Sur site
Formation technique
ANALYSE de VIBRATIONS
-5
-4
-3
-2
-1
0
1
2
3
4
5
6
7
8
9
10
0 2 3 5 6 8 9 11 13 14 16
VerticalAmplitude[mm]
Cycle - Time [Omega x t]
Vertical Screen Action
Screen Amplitude
Detach Point
1st Particle Throw
2nd Particle Throw
3rd Particle Throw
L’analyse de vibration consiste a prélever directement sur le crible en marche des
données relatives a son bon fonctionnement (orbite, accélération, amplitude etc..)
L’analyse de vibration aide à détecter des problèmes mécaniques et proposer des
solutions de maintenance efficaces
Mouvements dans un crible
SOLUTIONS ANTI-USURE
NOS PRODUITS
 BASALTE FONDU - ABRESIST™
 CERAMIQUE - KALOCER™
 MORTIER KALCRET™
 TOLES RECHARGEES KALMETALL W ™
 REVETEMENT POUR FACILITER LE GLISSEMENT KALEN™
 REVETEMENTS EN POLYURETHANE
 PIECES D’USURE EN ACIER AU MANGANESE & FONTE AU CHROME
 PIECES D’USURE POUR MELANGEURS & MALAXEURS- MARQUE HABERMANN
 KLINGERITE, GARNITURES & JOINTS SOUPLES – MARQUE ROBCO
 PRODUITS DE MAINTENANCE & REPARATIONS – MARQUE DEVCON
NOS SERVICES
 CONSEILS DANS LE DOMAINE DE L’USURE
 INSTALLATION DES PRODUITS ANTI-USURE
 INSPECTION & AUDITS
 CONVENTIONS DE MAINTENANCE PREVENTIVE
 FORMATION DU PERSONNEL

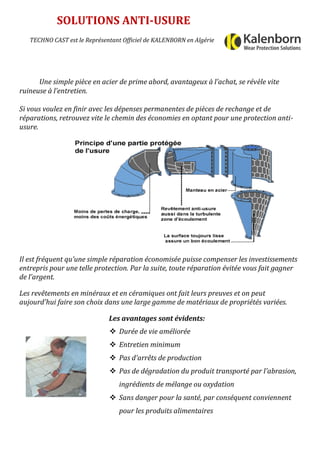

Une simple pièce en acier de prime abord, avantageux à l’achat, se révèle vite
ruineuse à l’entretien.
Si vous voulez en finir avec les dépenses permanentes de pièces de rechange et de
réparations, retrouvez vite le chemin des économies en optant pour une protection anti-
usure.
Il est fréquent qu’une simple réparation économisée puisse compenser les investissements
entrepris pour une telle protection. Par la suite, toute réparation évitée vous fait gagner
de l’argent.
Les revêtements en minéraux et en céramiques ont fait leurs preuves et on peut
aujourd'hui faire son choix dans une large gamme de matériaux de propriétés variées.
Les avantages sont évidents:
SOLUTIONS ANTI-USURE
TECHNO CAST est le Représentant Officiel de KALENBORN en Algérie
 Durée de vie améliorée
 Entretien minimum
 Pas d'arrêts de production
 Pas de dégradation du produit transporté par l'abrasion,
ingrédients de mélange ou oxydation
 Sans danger pour la santé, par conséquent conviennent
pour les produits alimentaires
.

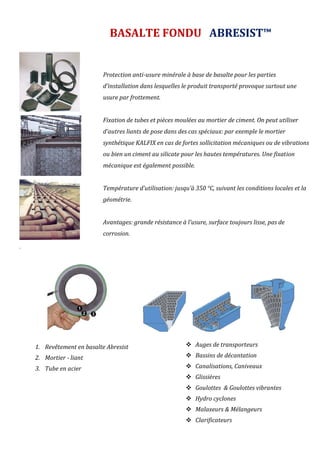

1. Revêtement en basalte Abresist
2. Mortier - liant
3. Tube en acier
BASALTE FONDU ABRESIST™
Protection anti-usure minérale à base de basalte pour les parties
d’installation dans lesquelles le produit transporté provoque surtout une
usure par frottement.
Fixation de tubes et pièces moulées au mortier de ciment. On peut utiliser
d’autres liants de pose dans des cas spéciaux: par exemple le mortier
synthétique KALFIX en cas de fortes sollicitation mécaniques ou de vibrations
ou bien un ciment au silicate pour les hautes températures. Une fixation
mécanique est également possible.
Température d’utilisation: jusqu’à 350 °C, suivant les conditions locales et la
géométrie.
Avantages: grande résistance à l’usure, surface toujours lisse, pas de
corrosion.
 Auges de transporteurs
 Bassins de décantation
 Canalisations, Caniveaux
 Glissières
 Goulottes & Goulottes vibrantes
 Hydro cyclones
 Malaxeurs & Mélangeurs
 Clarificateurs
Céramique d’alumine, résistant à l’usure et à la chaleur.
Céramique d’alumine pour les installations où l’usure est
extrêmement sévère et/ou la température est élevée, lorsque le
revêtement doit être très mince ou que la surface doit être lisse.
Montage: pièces moulées ou plaques minces, à l’aide de mortier
synthétique KALFIX. On peut aussi coller le KALOCER vulcanisé
sur des plaques de caoutchouc. Une fixation mécanique est
également possible.
Température d’utilisation : jusqu’à environ 1000 °C, en fonction
des conditions d’emploi et de la géométrie.
Avantages : très grande résistance à l’usure, surface toujours
lisse, pas de corrosion, livrable à partir de 1,5 mm d’épaisseur.
Installation facile
Pièces pré-moulées
CERAMIQUE d’ALUMINE KALOCER™
Glissière pour chargement de sacs
 Longue durée de vie,
 Évite les déchirures aux sacs de ciment
Haute caractéristique anti-usure

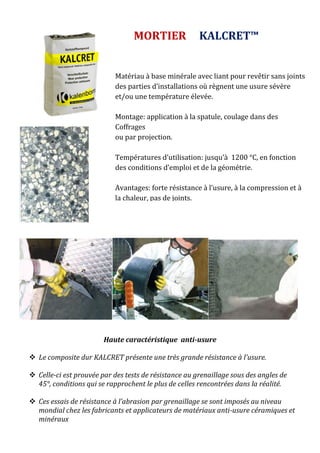

 Le composite dur KALCRET présente une très grande résistance à l’usure.
 Celle-ci est prouvée par des tests de résistance au grenaillage sous des angles de
45°, conditions qui se rapprochent le plus de celles rencontrées dans la réalité.
 Ces essais de résistance à l’abrasion par grenaillage se sont imposés au niveau
mondial chez les fabricants et applicateurs de matériaux anti-usure céramiques et
minéraux
MORTIER KALCRET™
Matériau à base minérale avec liant pour revêtir sans joints
des parties d’installations où règnent une usure sévère
et/ou une température élevée.
Montage: application à la spatule, coulage dans des
Coffrages
ou par projection.
Températures d’utilisation: jusqu’à 1200 °C, en fonction
des conditions d’emploi et de la géométrie.
Avantages: forte résistance à l’usure, à la compression et à
la chaleur, pas de joints.
Haute caractéristique anti-usure

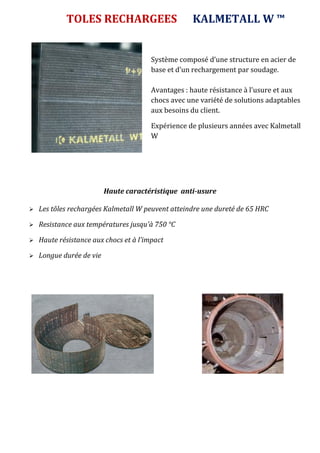

 Les tôles rechargées Kalmetall W peuvent atteindre une dureté de 65 HRC
 Resistance aux températures jusqu'à 750 °C
 Haute résistance aux chocs et à l’impact
 Longue durée de vie
TOLES RECHARGEES KALMETALL W ™
Système composé d’une structure en acier de
base et d’un rechargement par soudage.
Avantages : haute résistance à l'usure et aux
chocs avec une variété de solutions adaptables
aux besoins du client.
Expérience de plusieurs années avec Kalmetall
W

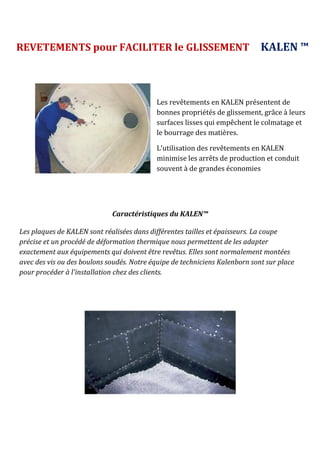

Caractéristiques du KALEN™
Les plaques de KALEN sont réalisées dans différentes tailles et épaisseurs. La coupe
précise et un procédé de déformation thermique nous permettent de les adapter
exactement aux équipements qui doivent être revêtus. Elles sont normalement montées
avec des vis ou des boulons soudés. Notre équipe de techniciens Kalenborn sont sur place
pour procéder à l'installation chez des clients.
REVETEMENTS pour FACILITER le GLISSEMENT KALEN ™
Les revêtements en KALEN présentent de
bonnes propriétés de glissement, grâce à leurs
surfaces lisses qui empêchent le colmatage et
le bourrage des matières.
L’utilisation des revêtements en KALEN
minimise les arrêts de production et conduit
souvent à de grandes économies

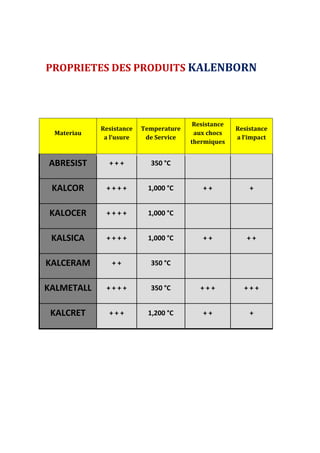

Materiau
Resistance
a l‘usure
Temperature
de Service
Resistance
aux chocs
thermiques
Resistance
a l‘impact
ABRESIST + + + 350 °C
KALCOR + + + + 1,000 °C + + +
KALOCER + + + + 1,000 °C
KALSICA + + + + 1,000 °C + + + +
KALCERAM + + 350 °C
KALMETALL + + + + 350 °C + + + + + +
KALCRET + + + 1,200 °C + + +
PROPRIETES DES PRODUITS KALENBORN

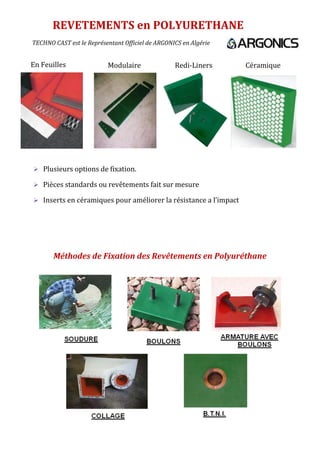

Méthodes de Fixation des Revêtements en Polyuréthane
REVETEMENTS en POLYURETHANE
 Plusieurs options de fixation.
 Pièces standards ou revêtements fait sur mesure
 Inserts en céramiques pour améliorer la résistance a l’impact
En Feuilles Modulaire Redi-Liners Céramique
TECHNO CAST est le Représentant Officiel de ARGONICS en Algérie

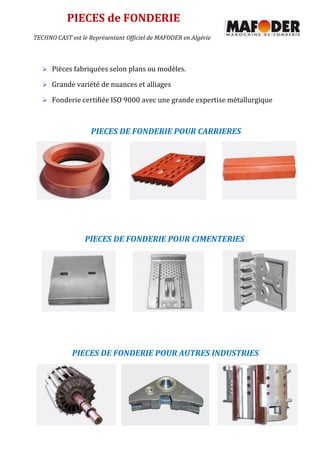

PIECES de FONDERIE
PIECES DE FONDERIE POUR CARRIERES
PIECES DE FONDERIE POUR CIMENTERIES
PIECES DE FONDERIE POUR AUTRES INDUSTRIES
TECHNO CAST est le Représentant Officiel de MAFODER en Algérie
 Pièces fabriquées selon plans ou modèles.
 Grande variété de nuances et alliages
 Fonderie certifiée ISO 9000 avec une grande expertise métallurgique

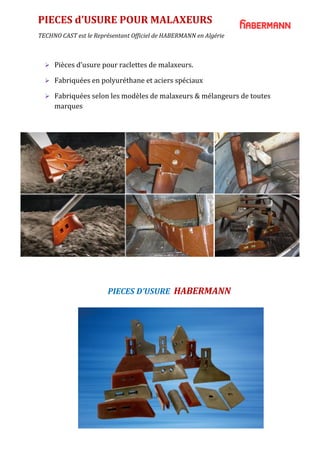

PIECES d’USURE POUR MALAXEURS
TECHNO CAST est le Représentant Officiel de HABERMANN en Algérie
PIECES D’USURE HABERMANN
 Pièces d’usure pour raclettes de malaxeurs.
 Fabriquées en polyuréthane et aciers spéciaux
 Fabriquées selon les modèles de malaxeurs & mélangeurs de toutes
marques

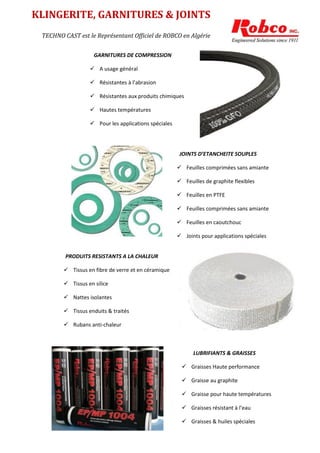

GARNITURES DE COMPRESSION
 A usage général
 Résistantes à l’abrasion
 Résistantes aux produits chimiques
 Hautes températures
 Pour les applications spéciales
JOINTS D’ETANCHEITE SOUPLES
 Feuilles comprimées sans amiante
 Feuilles de graphite flexibles
 Feuilles en PTFE
 Feuilles comprimées sans amiante
 Feuilles en caoutchouc
 Joints pour applications spéciales
PRODUITS RESISTANTS A LA CHALEUR
 Tissus en fibre de verre et en céramique
 Tissus en silice
 Nattes isolantes
 Tissus enduits & traités
 Rubans anti-chaleur
LUBRIFIANTS & GRAISSES
 Graisses Haute performance
 Graisse au graphite
 Graisse pour haute températures
 Graisses résistant à l’eau
 Graisses & huiles spéciales
TECHNO CAST est le Représentant Officiel de ROBCO en Algérie
KLINGERITE, GARNITURES & JOINTS
SOUPLES
CAOUTCHOUC pour REPARATIONS
 Sous forme liquide ou pate
 Très haute résistance à l’abrasion
 Pour réparation de bandes transporteuses
 Rapide et économique
CERAMIQUE pour REPARATIONS
 Très haute résistance a l’usure
 Reparation de corps de pompes
 Application facile
 Très économique
MAGIC BOND™
 Pate époxy avec des fibres métalliques
 Pour tout type de réparation
 Excellente résistance a l’usure
 Tube de 500gr, économique
 Utilisation facile
KORROBOND™ 65
 A base d’epoxy
 Pour la reparation & ajustements
de pieces d’usure
 Utilisee pour les broyeurs a cones
 Bidon de 10Kg
TECHNO CAST est le Représentant Officiel de DEVCON en Algérie
PRODUITS de MAINTENANCE DEVCON
SERVICES (Anti-usure)
DESIGN ET CONSULTING EN METALLURGIE POUR PIÈCES D’USURE
 Choix de la matière
 Préparation de l’outillage
INSTALLATION de REVETEMENTS ANTI-USURE
 Céramique Kalocer
 Kalcret
 Kalmetall W
CONSEILS pour le CHOIX de SOLUTIONS ANTI-USURE
 Inspection & Audit sur site
 Collection de données
 Proposition de solutions adaptées
FORMATION DU PERSONNEL
 Sur site
 Formation technique
NOS PARTENAIRES

Contenu connexe

Tendances

Pump Couplings Types.pdf
Pump Couplings Types.pdfPump Couplings Types.pdf
Pump Couplings Types.pdf
KAhmedRehman

Belt scale-handbook
Belt scale-handbookBelt scale-handbook
Belt scale-handbook
mkpq pasha

HV/ MV SWG basics
HV/ MV SWG basicsHV/ MV SWG basics
HV/ MV SWG basics
abdulraheem aljeradat

Masterpact NW800 - 6300A
Masterpact NW800 - 6300AMasterpact NW800 - 6300A
Masterpact NW800 - 6300A
BENRY APRIANTO HUTAPEA

Fiche technique wc suspendu prima style par Allia salle de bains
Fiche technique wc suspendu prima style par Allia salle de bainsFiche technique wc suspendu prima style par Allia salle de bains
Fiche technique wc suspendu prima style par Allia salle de bains
Allia_Salle_De_Bains

Laser Alignment.ppt
Laser Alignment.pptLaser Alignment.ppt
Laser Alignment.ppt
VikramJit13

Sommaire potence
Sommaire potenceSommaire potence
Sommaire potenceMohamed Whb

jihen steg 2.docx
jihen steg 2.docxjihen steg 2.docx
jihen steg 2.docx
RafikCherni

Gas Insulated Switchgear? Gas-Insulated High-Voltage Switchgear (GIS)
Gas Insulated Switchgear?  Gas-Insulated High-Voltage Switchgear (GIS)Gas Insulated Switchgear?  Gas-Insulated High-Voltage Switchgear (GIS)
Gas Insulated Switchgear? Gas-Insulated High-Voltage Switchgear (GIS)
Power System Operation

1. Brochure Isolateur Composite Ines max
1. Brochure Isolateur Composite  Ines max 1. Brochure Isolateur Composite  Ines max
1. Brochure Isolateur Composite Ines max
Amzil Yassine

La station de recharge solaire pour véhicules électriques: le SunPod® Auto
La station de recharge solaire pour véhicules électriques: le SunPod® AutoLa station de recharge solaire pour véhicules électriques: le SunPod® Auto
La station de recharge solaire pour véhicules électriques: le SunPod® Auto
Advansolar

GEAR BOX FUNDAMENTAL ASHUTOSH MOHANTY
GEAR BOX FUNDAMENTAL ASHUTOSH MOHANTYGEAR BOX FUNDAMENTAL ASHUTOSH MOHANTY
GEAR BOX FUNDAMENTAL ASHUTOSH MOHANTY
Ashutosh Mohanty

Formation montage wc Prima 6
Formation montage wc Prima 6Formation montage wc Prima 6
Formation montage wc Prima 6
Allia_Salle_De_Bains

Siame catalogue accessoires de ligne
Siame catalogue accessoires de ligneSiame catalogue accessoires de ligne
Siame catalogue accessoires de ligne
Ben Hichem

La batterie d’accumulateur ppt
La batterie d’accumulateur pptLa batterie d’accumulateur ppt
La batterie d’accumulateur pptjean

Installation d’un système de vidéosurveillance
Installation d’un système de vidéosurveillanceInstallation d’un système de vidéosurveillance
Installation d’un système de vidéosurveillance
Lassaad BENSAAD

POSTES-HTA-BT SAE.pptx
POSTES-HTA-BT SAE.pptxPOSTES-HTA-BT SAE.pptx
POSTES-HTA-BT SAE.pptx
mohamed896991

LE CONTRÔLE-COMMANDE DES POSTES.pdf
LE CONTRÔLE-COMMANDE DES POSTES.pdfLE CONTRÔLE-COMMANDE DES POSTES.pdf
LE CONTRÔLE-COMMANDE DES POSTES.pdf
SAID MASHATE

1 sinamics components
1 sinamics components1 sinamics components
1 sinamics components
confidencial


Tendances (20)

Pump Couplings Types.pdf
Pump Couplings Types.pdfPump Couplings Types.pdf
Pump Couplings Types.pdf

Vsat
VsatVsat
Vsat

Belt scale-handbook
Belt scale-handbookBelt scale-handbook
Belt scale-handbook

HV/ MV SWG basics
HV/ MV SWG basicsHV/ MV SWG basics
HV/ MV SWG basics

Masterpact NW800 - 6300A
Masterpact NW800 - 6300AMasterpact NW800 - 6300A
Masterpact NW800 - 6300A

Fiche technique wc suspendu prima style par Allia salle de bains
Fiche technique wc suspendu prima style par Allia salle de bainsFiche technique wc suspendu prima style par Allia salle de bains
Fiche technique wc suspendu prima style par Allia salle de bains

Laser Alignment.ppt
Laser Alignment.pptLaser Alignment.ppt
Laser Alignment.ppt

Sommaire potence
Sommaire potenceSommaire potence
Sommaire potence

jihen steg 2.docx
jihen steg 2.docxjihen steg 2.docx
jihen steg 2.docx

Gas Insulated Switchgear? Gas-Insulated High-Voltage Switchgear (GIS)
Gas Insulated Switchgear?  Gas-Insulated High-Voltage Switchgear (GIS)Gas Insulated Switchgear?  Gas-Insulated High-Voltage Switchgear (GIS)
Gas Insulated Switchgear? Gas-Insulated High-Voltage Switchgear (GIS)

1. Brochure Isolateur Composite Ines max
1. Brochure Isolateur Composite  Ines max 1. Brochure Isolateur Composite  Ines max
1. Brochure Isolateur Composite Ines max

La station de recharge solaire pour véhicules électriques: le SunPod® Auto
La station de recharge solaire pour véhicules électriques: le SunPod® AutoLa station de recharge solaire pour véhicules électriques: le SunPod® Auto
La station de recharge solaire pour véhicules électriques: le SunPod® Auto

GEAR BOX FUNDAMENTAL ASHUTOSH MOHANTY
GEAR BOX FUNDAMENTAL ASHUTOSH MOHANTYGEAR BOX FUNDAMENTAL ASHUTOSH MOHANTY
GEAR BOX FUNDAMENTAL ASHUTOSH MOHANTY

Formation montage wc Prima 6
Formation montage wc Prima 6Formation montage wc Prima 6
Formation montage wc Prima 6

Siame catalogue accessoires de ligne
Siame catalogue accessoires de ligneSiame catalogue accessoires de ligne
Siame catalogue accessoires de ligne

La batterie d’accumulateur ppt
La batterie d’accumulateur pptLa batterie d’accumulateur ppt
La batterie d’accumulateur ppt

Installation d’un système de vidéosurveillance
Installation d’un système de vidéosurveillanceInstallation d’un système de vidéosurveillance
Installation d’un système de vidéosurveillance

POSTES-HTA-BT SAE.pptx
POSTES-HTA-BT SAE.pptxPOSTES-HTA-BT SAE.pptx
POSTES-HTA-BT SAE.pptx

LE CONTRÔLE-COMMANDE DES POSTES.pdf
LE CONTRÔLE-COMMANDE DES POSTES.pdfLE CONTRÔLE-COMMANDE DES POSTES.pdf
LE CONTRÔLE-COMMANDE DES POSTES.pdf

1 sinamics components
1 sinamics components1 sinamics components
1 sinamics components


En vedette

Catalog2013_EMAIL
Catalog2013_EMAILCatalog2013_EMAIL
Catalog2013_EMAIL
Angelo Q

WORK AT CHANAKYA ACADEMY
WORK AT CHANAKYA ACADEMYWORK AT CHANAKYA ACADEMY
WORK AT CHANAKYA ACADEMY
Kiran Mai

Redacción de textos
Redacción de textosRedacción de textos
Redacción de textos
Nicolas Rodriguez

Prevención primaria y secundaria
Prevención primaria y secundariaPrevención primaria y secundaria
Prevención primaria y secundaria
marnunbai

Shanghai Daewin Brochure
Shanghai Daewin BrochureShanghai Daewin Brochure
Shanghai Daewin Brochure
Lucy Luo

asante kivoi
asante kivoiasante kivoi
asante kivoi
asante kivoi

でも、何で「音」なの?
でも、何で「音」なの?でも、何で「音」なの?
でも、何で「音」なの?
ekbo

エクボの世界観
エクボの世界観エクボの世界観
エクボの世界観
ekbo

Get Polished
Get PolishedGet Polished
Get Polished
martynamedrek

Nanshan Aluminum presentation v2016
Nanshan Aluminum presentation v2016Nanshan Aluminum presentation v2016
Nanshan Aluminum presentation v2016
帅 耿

Corrientes historicistas
Corrientes historicistasCorrientes historicistas
Corrientes historicistas
antonellaimbr

taj cv
taj cvtaj cv
Company SPC Ecology. Presentation
Company SPC Ecology. PresentationCompany SPC Ecology. Presentation
Company SPC Ecology. Presentation
Олег Долганов

Mario Tapiz Resume 2015
Mario Tapiz Resume 2015Mario Tapiz Resume 2015
Mario Tapiz Resume 2015
Mario Tapiz

Photo_composition_rules.dragtbrs
Photo_composition_rules.dragtbrsPhoto_composition_rules.dragtbrs
Photo_composition_rules.dragtbrs
bdiiz

เอเซอร์
เอเซอร์เอเซอร์
เอเซอร์
Chutima Phadungkit

Reflexión seminario 2 de envejcimiento
Reflexión seminario 2 de envejcimientoReflexión seminario 2 de envejcimiento
Reflexión seminario 2 de envejcimiento
marnunbai


En vedette (20)

Catalog2013_EMAIL
Catalog2013_EMAILCatalog2013_EMAIL
Catalog2013_EMAIL

WORK AT CHANAKYA ACADEMY
WORK AT CHANAKYA ACADEMYWORK AT CHANAKYA ACADEMY
WORK AT CHANAKYA ACADEMY

Redacción de textos
Redacción de textosRedacción de textos
Redacción de textos

Ilovepdf merged 2
Ilovepdf merged 2Ilovepdf merged 2
Ilovepdf merged 2

Prevención primaria y secundaria
Prevención primaria y secundariaPrevención primaria y secundaria
Prevención primaria y secundaria

Shanghai Daewin Brochure
Shanghai Daewin BrochureShanghai Daewin Brochure
Shanghai Daewin Brochure

asante kivoi
asante kivoiasante kivoi
asante kivoi

でも、何で「音」なの?
でも、何で「音」なの?でも、何で「音」なの?
でも、何で「音」なの?

エクボの世界観
エクボの世界観エクボの世界観
エクボの世界観

Get Polished
Get PolishedGet Polished
Get Polished

Nanshan Aluminum presentation v2016
Nanshan Aluminum presentation v2016Nanshan Aluminum presentation v2016
Nanshan Aluminum presentation v2016

Corrientes historicistas
Corrientes historicistasCorrientes historicistas
Corrientes historicistas

taj cv
taj cvtaj cv
taj cv

Company SPC Ecology. Presentation
Company SPC Ecology. PresentationCompany SPC Ecology. Presentation
Company SPC Ecology. Presentation

Acer
AcerAcer
Acer

Mario Tapiz Resume 2015
Mario Tapiz Resume 2015Mario Tapiz Resume 2015
Mario Tapiz Resume 2015

Photo_composition_rules.dragtbrs
Photo_composition_rules.dragtbrsPhoto_composition_rules.dragtbrs
Photo_composition_rules.dragtbrs

เอเซอร์
เอเซอร์เอเซอร์
เอเซอร์

Ilovepdf merged 5
Ilovepdf merged 5Ilovepdf merged 5
Ilovepdf merged 5

Reflexión seminario 2 de envejcimiento
Reflexión seminario 2 de envejcimientoReflexión seminario 2 de envejcimiento
Reflexión seminario 2 de envejcimiento


Similaire à Offre de services technocast

Passport - Portes à lanières pour industrie, une solution idéale à moindre coût
Passport - Portes à lanières pour industrie, une solution idéale à moindre coûtPassport - Portes à lanières pour industrie, une solution idéale à moindre coût
Passport - Portes à lanières pour industrie, une solution idéale à moindre coût
Maviflex

Solutions pour Ecoulements et Connexion Palamatic Process
Solutions pour Ecoulements et Connexion Palamatic ProcessSolutions pour Ecoulements et Connexion Palamatic Process
Solutions pour Ecoulements et Connexion Palamatic Process
PalamaticProcess

Ecoulements et connexion Palamatic Process
Ecoulements et connexion Palamatic ProcessEcoulements et connexion Palamatic Process
Ecoulements et connexion Palamatic Process
Palamatic process

Ligatureuse
LigatureuseLigatureuse
Ligatureuse
Fred Carton

Schwerlast_FR_.pdf
Schwerlast_FR_.pdfSchwerlast_FR_.pdf
Schwerlast_FR_.pdf
cxvx1

Dox acoustics - Absorber Rondo
Dox acoustics - Absorber RondoDox acoustics - Absorber Rondo
Dox acoustics - Absorber Rondo
Architectura

05-Arrimage - Saisissage BD.pdf
05-Arrimage - Saisissage BD.pdf05-Arrimage - Saisissage BD.pdf
05-Arrimage - Saisissage BD.pdf
MaanMrabet1

Broyeurs pierres fr_10_2016
Broyeurs pierres fr_10_2016Broyeurs pierres fr_10_2016
Broyeurs pierres fr_10_2016
Zitouni Saci

Carding Garnitures de cardes pour les applications à fibres courtes.pdf
Carding Garnitures de cardes pour les applications à fibres courtes.pdfCarding Garnitures de cardes pour les applications à fibres courtes.pdf
Carding Garnitures de cardes pour les applications à fibres courtes.pdf
NguynMinhTun45

Delta Plus - Le guide levage, sangles et élingues
Delta Plus - Le guide levage, sangles et élinguesDelta Plus - Le guide levage, sangles et élingues
Delta Plus - Le guide levage, sangles et élingues
OUTICOM

Documentation Triflex®r robotique gus®
Documentation Triflex®r robotique gus®Documentation Triflex®r robotique gus®
Documentation Triflex®r robotique gus®
igus France

Rathi couplings
Rathi couplingsRathi couplings
Rathi couplings
IbrahimSAIDI2

Poujoulat - Conduits polycombustibles simple paroi inox
Poujoulat - Conduits polycombustibles simple paroi inoxPoujoulat - Conduits polycombustibles simple paroi inox
Poujoulat - Conduits polycombustibles simple paroi inox
Architectura

Tente industriels 1011
Tente industriels 1011Tente industriels 1011
Tente industriels 1011EUROPAGES

16pVeda 2_Résolution standard
16pVeda 2_Résolution standard16pVeda 2_Résolution standard
16pVeda 2_Résolution standardJulien Lacomblez

La technologie de connexion d’ifm
La technologie de connexion d’ifmLa technologie de connexion d’ifm
La technologie de connexion d’ifm
ifm electronic gmbh

Séparateur Cyclonique Turbix BIG- Sistem Air
Séparateur Cyclonique Turbix BIG- Sistem AirSéparateur Cyclonique Turbix BIG- Sistem Air
Séparateur Cyclonique Turbix BIG- Sistem Air
Homexity


Similaire à Offre de services technocast (20)

Passport - Portes à lanières pour industrie, une solution idéale à moindre coût
Passport - Portes à lanières pour industrie, une solution idéale à moindre coûtPassport - Portes à lanières pour industrie, une solution idéale à moindre coût
Passport - Portes à lanières pour industrie, une solution idéale à moindre coût

Solutions pour Ecoulements et Connexion Palamatic Process
Solutions pour Ecoulements et Connexion Palamatic ProcessSolutions pour Ecoulements et Connexion Palamatic Process
Solutions pour Ecoulements et Connexion Palamatic Process

Ecoulements et connexion Palamatic Process
Ecoulements et connexion Palamatic ProcessEcoulements et connexion Palamatic Process
Ecoulements et connexion Palamatic Process

Ligatureuse
LigatureuseLigatureuse
Ligatureuse

Schwerlast_FR_.pdf
Schwerlast_FR_.pdfSchwerlast_FR_.pdf
Schwerlast_FR_.pdf

Dox acoustics - Absorber Rondo
Dox acoustics - Absorber RondoDox acoustics - Absorber Rondo
Dox acoustics - Absorber Rondo

05-Arrimage - Saisissage BD.pdf
05-Arrimage - Saisissage BD.pdf05-Arrimage - Saisissage BD.pdf
05-Arrimage - Saisissage BD.pdf

Telstar catalogue-2013
Telstar catalogue-2013Telstar catalogue-2013
Telstar catalogue-2013

Broyeurs pierres fr_10_2016
Broyeurs pierres fr_10_2016Broyeurs pierres fr_10_2016
Broyeurs pierres fr_10_2016

Carding Garnitures de cardes pour les applications à fibres courtes.pdf
Carding Garnitures de cardes pour les applications à fibres courtes.pdfCarding Garnitures de cardes pour les applications à fibres courtes.pdf
Carding Garnitures de cardes pour les applications à fibres courtes.pdf

Delta Plus - Le guide levage, sangles et élingues
Delta Plus - Le guide levage, sangles et élinguesDelta Plus - Le guide levage, sangles et élingues
Delta Plus - Le guide levage, sangles et élingues

Documentation Triflex®r robotique gus®
Documentation Triflex®r robotique gus®Documentation Triflex®r robotique gus®
Documentation Triflex®r robotique gus®

Brochure codeurs (2011)
Brochure codeurs (2011)Brochure codeurs (2011)
Brochure codeurs (2011)

Ressorts gaz fr_082012 - web
Ressorts gaz fr_082012 - webRessorts gaz fr_082012 - web
Ressorts gaz fr_082012 - web

Rathi couplings
Rathi couplingsRathi couplings
Rathi couplings

Poujoulat - Conduits polycombustibles simple paroi inox
Poujoulat - Conduits polycombustibles simple paroi inoxPoujoulat - Conduits polycombustibles simple paroi inox
Poujoulat - Conduits polycombustibles simple paroi inox

Tente industriels 1011
Tente industriels 1011Tente industriels 1011
Tente industriels 1011

16pVeda 2_Résolution standard
16pVeda 2_Résolution standard16pVeda 2_Résolution standard
16pVeda 2_Résolution standard

La technologie de connexion d’ifm
La technologie de connexion d’ifmLa technologie de connexion d’ifm
La technologie de connexion d’ifm

Séparateur Cyclonique Turbix BIG- Sistem Air
Séparateur Cyclonique Turbix BIG- Sistem AirSéparateur Cyclonique Turbix BIG- Sistem Air
Séparateur Cyclonique Turbix BIG- Sistem Air


Offre de services technocast

  • 1.
  • 2. 02, Route d'Alger, 42015 DOUAOUDA (WILAYA DE TIPAZA) ALGERIE Tel / Fax: 024 30 84 98/99 Portable : 0550 981 816 email technocastdz@gmail.com R.C. 08 B 0523590-42/00 N.I.S. 000842239007343 PRODUITS pour CONVOYEURS NOS PRODUITS  BANDES TRANSPORTEUSES  AGRAFES POUR JONCTIONS MECANIQUES DES BANDES TRANSPORTEUSES  EQUIPEMENTS ET OUTILLAGE DE VULCANISATION  RACLEURS, BAVETTES ET ACCESSOIRES DE MAINTENANCE DE CONVOYEURS  ROULEAUX, TAMBOURS,  STATIONS DE GUIDAGE, ROULEAUX CENTREURS  REVETEMENTS ET SOLUTIONS DE PROTECTION ANTI-USURE  REVETEMENTS ET GARNISSAGES DE TAMBOURS  GODETS ET JONCTIONS SPECIALES POUR ELEVATEURS  DETECTEURS DE METAUX, SEPARATEURS MAGNETIQUES NOS SERVICES  INSTALLATION ET REPARATION DE BANDES TRANSPORTEUSES  JONCTIONNEMENT DE BANDES TRANSPORTEUSES  REVETEMENT ET GARNISSAGE DE TAMBOURS  INSPECTION ET EVALUATION DE CONVOYEURS  FORMATION DU PERSONNEL
  • 3. BANDES TRANSPORTEUSES TECHNO CAST est le Distributeur Officiel de Bandes Transporteuses SAVATECH en Algérie QUALITE des REVETEMENTS QUALITE Y X W WH WL SUPRA WL APPLICATION Pour des applications courantes Pour des applications lourdes Transport de produits très abrasifs Transport de produits très coupants et très abrasifs Pour des produits très abrasifs , très colmatants Transport de produits extrêmement abrasifs INDICE D’ABRASION < 130 mm³ < 120 mm³ < 90 mm³ < 90 mm³ < 55 mm³ < 35 mm³ DURETE 60 ± 5 Sh°A 65 ± 5 Sh°A 62 ± 5 Sh°A 75 ± 5 Sh°A 62 ± 5 Sh°A 62 ± 5 Sh°A Les bandes transporteuses Multi-plis sont recommandées pour:  Carrières, sablières  Cimenteries, centrales à béton  Minerai, recyclage, déchets verts  Verreries, Briqueteries  Sable de fonderie, Laitiers, mâchefers  Gypse, Chaux et argile  Centrales thermiques, Déchetteries, usines d’incinération  Machines pour l’entretien des routes  Scieries et industrie du bois  Convoyeurs à forte élévation et produits roulants BANDES MULTIPLIS • Construction de 2 à 6 plis • Largeur standard de 400 mm à 2200 mm • Resistance à la traction de 250 jusqu'à 3150 N/mm
  • 4. BANDES TRANSPORTEUSES RESISTANTES AUX HUILES ET AUX GRAISSES BANDES ANTI-CHALEUR Type T1 - Température allant jusqu’à 125°C Type T2- Température allant jusqu’à 150°C Type T3 - Température allant jusqu’à 210°C Des pics de température à 400°C sont admissibles BANDES à CHEVRONS • Pour les transporteurs a forte inclinaison, • Résistante à l’usure • Profils moulés avec la bande Les bandes transporteuses ayant une surface lisse sont en général adaptées pour le transport de matériau en vrac pour des pentes pouvant aller jusqu’à 22 ° au maximum. Les bandes à CHEVRONS sont adaptées pour répondre à vos besoins dès lors que l’inclinaison des convoyeurs est supérieure à cette valeur. Une gamme de revêtements résistants aux différentes combinaisons d’huiles et de graisses. Applications pour la manutention de produits contenant des graisses végétales ou animales ainsi que des huiles minérales (Céréales, colza, orge, composte, fourrages, aliments de bétail, engrais, enrobés, recyclage).
  • 5. SUPERGRIP FINEGRIP • Pour le transport des colis tels que les cartons, les sacs de ciment et les caisses • Peuvent être utilisées dans des convoyeurs en pente BANDES TRANSPORTEUSES A PROFILS NOPPEN • Bande multifonctionnelle pour le transport d’une multitude de produits en vrac ou conditionnés • Bonnes qualités de drainage, silencieuse et facile à entretenir RIPCHECK • Bande renforcée avec des câbles d’acier • Excellente résistance aux déchirures BANDES RESITANTES AUX FLAMMES ET AU FEU • Revêtements spéciaux résistants aux flammes et au feu selon norme DIN EN ISO 340 • Combinaisons de revêtements résistants aux huiles & gras
  • 6. AGRAFES POUR BANDES TRANSPORTEUSES TECHNO CAST est le Distributeur Officiel de Produits FLEXCO en Algérie Nous offrons la gamme complète Flexco et pouvons vous recommander le produit le plus approprié à votre application. Les plus demandés sont les suivants :  Agrafes à 2 ou 5 rivets  Économique  Installation Rapide et Facile  Compatibles avec racleurs  Jonction étanche  Économique  Installation Rapide et Facile  Pour des Tensions élevées  Compatibles avec Racleurs  Ajustement exact Agrafes à plaques rivetées articulées SR™ Agrafes à plaques solides et rivetées BR™ Agrafes à plaques boulonnées non articulées BSP™
  • 7. Système d'agrafes pour réparation de déchirures Outils de montage et d’installation pour jonctions mécaniques  Faciles à utiliser  Formation de votre personnel sur site incluse  Investissement très rentable  Agrafes à 2 boulons  Agrafes à 3 boulons  Installation facile
  • 8. EQUIPEMENTS ET OUTILLAGE DE VULCANISATION Nous offrons la gamme complète des Presses Almex avec une technologie reconnue mondialement « SOLO EXPRESS »  Facile à transporter,  Efficacité de Vulcanisation SERIE « PRO »  Facile à transporter,  Installation rapide,  Plusieurs modèles disponibles PRESSE « SVP »  Montage en traverses,  Systèmes modulaires,  Efficacité de Vulcanisation SERIE « UNIPRESS »  Combinaison des avantages des séries Solo et SVP  Plusieurs modèles disponibles SERIE « MPX»  Applications légères, PVC, Polyuréthane SERIE « SP et SSP»  Pour les réparations de bandes
  • 9. COLLES POUR JONCTIONS VULCANISATION ET GARNISSAGES  COLLES POUR JONCTIONS A FROID  COLLES (DISSOLUTIONS) POUR VULCANISATION A CHAUD  PRIMER POUR GARNISSAGE DE TAMBOUR  COLLES POUR BANDES ALIMENTAIRES  DUREE DE VIE TRES ELEVEE OUTILLAGE POUR LA VULCANISATION ET REPARATIONS DE BANDES KITS DE REPARATIONS COLLE A FROID ECRF COLLE A CHAUD HC1 GOMME DE LIAISON GOMME DE REVETEMENT
  • 10. RACLEURS RACLEURS PRIMAIRES AVEC LAMES EN POLYURETHANE : RACLEURS SECONDAIRES RACLEURS CHASSE-PIERRES AVEC LAMES EN POLYURETHANE LAMES DE REMPLACEMENT POUR RACLEURS  Efficacité de nettoyage élevée  Économique  Compatible avec les agrafes  Lame en polyuréthane  Installation & Maintenance faciles  S’installe sur le brin retour du convoyeur  Efficacité de nettoyage élevée  Compatibles avec les agrafes  Lames en Polyuréthane ou en Carbures de Tungstène  Installation et Maintenance faciles  S’installe a l’intérieur du convoyeur , avant le tambour de renvoi  Lames en V ou en Diagonale  Lames en Polyuréthane ou en caoutchouc  Installation et Maintenance faciles  Lames en polyuréthane pour applications variées,  Interchangeables avec plusieurs racleurs  Dureté de 45 a 92 Shore A  Meilleure durée de vie
  • 11. BAVETTES EN POLYURETHANE  Double bavette avec partie intérieure de 6mm d’épaisseur combinée avec une bavette secondaire pour contenir le matériel et la poussière.  Peut être montée sur la plupart des systèmes d’ancrage existants.  Disponible avec le système d’ancrage « Wedge Lock ».  Facile d’accès et de maintenance  Système peut accepter des bavettes de 10 à 25 mm SYSTEME DE BAVETTE - WEDGE-LOCK™ SYSTEME DE BAVETTE “SNAP-LOC” SYSTEME DE BAVETTE FOLD-N-SEAL™  Ajustement de la bavette très facile  Disponible en Standard avec bavette de 12 mm (épaisseur) X 127mm (largeur)  Dispositif d’ancrage fait en acier galvanisé ,3 mm ,  Système peut accepter des bavettes de 10 à 25 mm  Facile d’accès et de maintenance  Installation par boulons ou par soudure.  Solution simple pour contenir les poussières,  Facile à installer,  Maintenance simplifiée,  La bavette applique une pression constante sur la bande pour ainsi garantir une étanchéité maximale,  Auto-ajustable, pas besoin de réglages  Réduit les frictions avec les bandes jusqu'à 60% moins que le caoutchouc,  Fixation du support par soudure ou boulonnage,  Résistant aux déchirures.  Bavette en polyuréthane,  Très résistant à l’usure 6 à 8 fois mieux que le caoutchouc,  Coefficient de friction très bas,  N’use pas la bande transporteuse,  Epaisseurs 12, 16 ,25 mm,  Coupe droite ou avec inclinaison de 30 degrés,
  • 12. LITS D’IMPACT STATIONS DE GUIDAGE, ROULEAUX AUTO CENTREURS Le lit d’impact permet le support de la bande transporteuse en dessous des zones d’impact (avalanches de matières)  Systèmes renforcés, de conception simple  Facile a installer  Construction en acier renforcé, permet de résister aux charges élevées  Disponible avec des barres d’impact ou avec plaques de glissement  Systèmes ajustables STATION DE GUIDAGE PT-MAX  Facile à installer et à maintenir  Excellente performance de guidage de la bande  Double rouleaux détecteurs de mouvements de la bande ROULEAUX DE GUIDAGE  Facile à installer et à maintenir  Pour les bandes qui on tendance à dévier vers un coté du convoyeur
  • 13. ROULEAUX ET TAMBOURS Le rouleau de convoyeur Universal-Roll a une conception à axe indépendant, ce qui élimine la déflexion de l’arbre que l’on retrouve chez les rouleaux conventionnels. De plus il est fabriqué de série à 4 roulements, ce qui augmente considérablement la longévité du rouleau. Les roulements sont parfaitement ajustés grâce à la vis de réglage. ROULEAUX EN HDPE UNIVERSALL ROLL ROULEAUX Tachymétriques Conception et fabrication de tambours selon votre cahier de charge avec nos différents logiciels de calcul Types d'exécutions possibles :  arbre soudé  arbre fretté non démontable  arbre monté avec frettes de serrage  arbre fou (boitards avec roulements) . TAMBOURS Solution pour la protection du convoyeur à bande :  Le capteur de vitesse s'installe en lieu et place d'un rouleau releveur et l'unité électronique fournit un seuil de vitesse réglable une Bague permet l'adaptation à la longueur du rouleau.  Il fournit une information de vitesse de bande sous forme d'impulsion électrique à fréquence variable. .
  • 14. GARNISSAGES ET REVETEMENTS DE TAMBOURS Flex-Lag® Garnissage Céramique  Élimine le patinage de la bande dans les conditions les plus sévères.  Lorsque les garnissages conventionnels en caoutchouc n’arrivent pas à enrayer les problèmes de patinage, le Flex-Lag Céramique est la solution  Les plaquettes de céramique sont constituées de profils en forme de picots, et sont moulées sur un support durable en caoutchouc.  Dans des conditions normales d’utilisation, tous ces picots viennent s’enfoncer dans la partie inférieure de la bande et augmentent de ce fait la force de traction, sans être toutefois abrasifs  Les plaquettes sont constituées de céramique dont la formule et le design ont été spécialement étudiés, et leur utilisation a déjà fait ses preuves dans des milliers d´installations de convoyage à travers le monde.  Les éléments en céramique présentent le meilleur coefficient de friction disponible parmi tous les matériaux de garnissage existants – deux à trois fois celui du caoutchouc, dans des conditions humides, boueuses ou sèches. Flex-Lag® motif losanges Caoutchouc haute performance résistant à l’abrasion et favorisant l’évacuation de l’eau. • Meilleure évacuation de l’eau Basé sur le design de la chape utilisée pour les pneus pluie, le motif losanges divise le film d’eau et l’évacue latéralement au tambour. • Augmente la traction de la bande Un coefficient élevé de friction associé à des capacités exceptionnelles d’évacuation d’eau réduit le patinage de la bande au strict minimum. Flex-Lag® bandes lisses Empêche le patinage dans les environnements les plus sales. • Évacue les matières et évite leur accumulation Pour les applications dans des environnements sales. Le caoutchouc travaille durant son utilisation, évacuant ainsi l’excédent de matière et évitant les accumulations. L’usure prématurée de la bande et du tambour est alors évitée. • Meilleure évacuation de l’eau Les rainures horizontales permettent de récupérer et d’évacuer l’eau du tambour. Le coefficient de friction est de loin supérieur à celui obtenu avec un garnissage caoutchouc classique. Flex-Lag® applications légères Solution idéale pour les petits tambours et les applications légères Design spécialement étudié pour des diamètres de tambour aussi petits que 50 mm. L’humidité est canalisée entre les picots qui favorisent l’adhésion de la bande. L’entraînement de la bande s’en trouve renforcé.
  • 15. REVETEMENT SLIDE-LAG Par elements intercheangables  Structure profilée d’épaisseur 12 mm, vulcanisée sur un support en acier Corten ou Inox d’épaisseur 2 mm.  L’ensemble ainsi moulé, d’épaisseur 14 mm, est produit en une longueur standard de 1830 mm et en 2 largeurs différentes :  L’une ou l’autre largeur est proposée en fonction du diamètre du tambour à garnir : Les glissières doubles et simples sont, produites en longueurs standard de 1830 mm. D’épaisseur 2 mm, elles sont proposées en acier Corten et en Inox. Elles sont soudées une fois pour toutes sur le tambour : les barres SLIDE-LAG® sont glissées entre deux glissières et se remplacent aisément. Caoutchouc aux propriétés  anti-abrasion:  anti-huile  Para blond  Anti-feu  Facile a installer  Installation sur site  Excellente Traction de la bande
  • 16. GODETS ET SYSTEMES DE FIXATION POUR ELEVATEURS Depuis 1970 TAPCO –USA fabrique des godets pour toutes les applications et dans tous les matériaux  En Polyéthylène,  Polyuréthanes,  Nylon,  Acier,  Fonte Ductile Applications :  Cimenteries,  Élévateurs à grain,  Ports,  Agroalimentaire, Systèmes d’ancrages très performants
  • 17. DETECTEURS ET SEPARATEURS DE METAUX Les détecteurs de métaux sont utilisés mondialement pour la protection de machines. L'électronique de haute performance garantit une bonne sensibilité combinée à un fonctionnement fiable, quelque soit le produit. Le détecteur peut facilement être monté sur tout transporteur existant, et trouve également des applications dans les vibrants, tuyauteries,..... Plusieurs modèles disponibles pour toutes les applications
  • 18. SERVICES (Convoyeurs) JONCTIONEMENT DE BANDES TRANSPORTEUSES  Jonctions mécaniques (agrafes)  Jonctions à froid (colle)  Jonctions à chaud (vulcanisation) RACLEURS LITS D’IMPACT & BAVETTES  Installation et maintenance de racleurs  Installation et maintenance de bavettes  Installation et maintenance de lits d’impact INSTALLATION de REVETEMENTS de TAMBOURS  Caoutchouc  Céramique  Slide Lag INSPECTION DES CONVOYEURS ET MAINTENANCE PREVENTIVE  Inspection sur site  Audit et réglage des convoyeurs  Programmes de maintenance préventive FORMATION DU PERSONNEL  Sur site  Formation technique
  • 19.
  • 20. SOLUTIONS DE CRIBLAGE NOS PRODUITS  EQUIPEMENTS DE CRIBLAGE  EQUIPEMENTS DE LAVAGE  TOILES DE CRIBLAGE  TOILES DE CRIBLAGE EN POLYURETHANE  TOILES DE CRIBLAGE AUTO-NETTOYANTES  TOILES DE CRIBLAGE SPECIALES  ACCESSOIRES DE CRIBLAGE  EQUIPEMENTS DE LABORATOIRE  PIECES DE RECHANGE POUR CRIBLES NOS SERVICES  INSTALLATION DES TOILES DE CRIBLAGE  INSPECTION & AUDITS DES CRIBLES  ANALYSE DE VIBRATIONS  ENGINEERING & CONSEILS DANS LE DOMAINE DU CRIBLAGE  CONVENTIONS DE MAINTENANCE PREVENTIVE  FORMATION DU PERSONNEL
  • 21. CRIBLE A 4 PALIERS F-Class & Niagara (Arbre Excentrique) EQUIPEMENTS DE CRIBLAGE TECHNO CAST est le Représentant Officiel de Haver Screening Group (Haver & Boecker) en Algérie  Equilibrage dynamique éliminant les vibrations transférées à la structure,  Les cribles F-Class offrent la solution idéale pour les applications de criblage difficiles  L’assemblage unique de l’arbre excentrique à 4 roulements assure le mouvement circulaire positif donnant ainsi le criblage le plus efficace tout en réduisant le colmatage et le gougeonnage.  La conception extra robuste du crible permet l’exploitation de matériaux de grosses dimensions (2 mètres X 1 mètre X 1 mètre)  Capacité jusqu'à 5000 Tonnes / Heure Arbre Excentrique à 4 roulements
  • 22. CRIBLE A 2 PALIERS T-Class (Arbre concentrique)  Construction de 2 à 3 étages  Capacité de 150 jusqu'à 800 Tonnes / Heure  Longue durée de vie  Economique  Opération & Maintenance faciles  La conception modulaire basée sur des composantes préfabriquées permet de configurer le T-Class en fonction des besoins du client et des applications matérielles,  La conception robuste du crible doté de plaques latérales boulonnées (non- soudées) favorise la longue durée de vie de la machine  L’assemblage de l’arbre concentrique à 2 roulements permet un ajustement simple des paramètres d’exploitation (vitesse et amplitude) Les cribles T-Class sont recommandés pour:  Crible de classification dans les carrières,  Minerais,  Recyclage, déchets  Verreries, Briqueteries  Sable de fonderie,  Gypse, Chaux et argile  Cimenteries,  Scieries et industrie du bois
  • 23. CRIBLAGE DE MATIERES FINES  Nous pouvons vous assister avec l’engineering, le design, la fourniture et l’installation de stations complètes  Formation du personnel  Garantie de performance STATIONS COMPLETES  Le système de criblage Fine-line de HAVER pour les matériaux les plus fins est effectué par excitation directe du panneau de criblage.  Des moteurs à balourds montés sur traverses transmettent les vibrations nécessaires aux panneaux de criblage.  Différents facteurs comme la fréquence, l’amplitude et l’inclinaison peuvent être adaptés aux contraintes du produit spécifique.  Le débit ainsi que l’efficacité de criblage peuvent être très facilement optimisés.
  • 24. HYDRO-CLEAN™ • Ce procédé peut traiter de 50 à 400 t/h de matériau de sablière, gravière, carrières ou les installations de recyclage de matériaux de démolition. • Pour nettoyer une tonne de matériau chargé d’argile le procédé n’utilise que 0,12 à 0,20 m3 d’eau recyclée et absorbe 0,3 à 0,5 kWh. • La construction modulaire de l’équipement permet une adaptation aux contraintes d’installation et un montage rapide. TECHNOLOGIES DE LAVAGE HYDRO-CLEAN™ Trémie d ‘alimentation Tête de lavage Enceinte de lavage Buses à haute pression Sortie matières lavées Pulpe Tout venant argileux Le même produit après lavage
  • 25. TOILES DE CRIBLAGE Grille A Grille B Ouverture de 25 mm Définitions : Coupure (ouverture de la maille) & Surface de criblage 1 mm 5 mm  La sélection d’une toile de criblage consiste à faire un bon choix entre surface de criblage (maximum d’ouvertures) et la durée de vie (un fil plus durable)  Chaque zone de criblage doit être équipée de la toile appropriée
  • 26. TYPES DE TOILES DE CRIBLAGE EN ACIER EN POLYURÉTHANE EN CAOUTCHOUC MODULAIRES TOLES PERFOREES SYSTEMES A DOIGTS
  • 27. Un système a tension latérale révolutionnaire qui combine un fil d’acier entouré d’un composite spécial. Cette combinaison permet une durée de vie jusqu'à 6 fois plus élevée que celle des grilles en acier et offre jusqu'à 80% de plus de surface de criblage que le polyuréthane modulaire. TY-WIRE™ • Dure jusqu’a 6 fois plus longtemps que les grilles en acier • Permet jusqu’a 80% de plus de surface de criblage que le polyuréthane modulaire • S’adapte sur les équipements existants TOILES DE CRIBLAGE HYBRIDE TY-WIRE™ Le design des grilles Ty-Wire avec des mailles en retrait permet l’acceptation ou le rejet de la matière, donc lui permet d’agir comme tamis anti-colmatant.
  • 28. Avantages des Toiles Flex-Mat  Augmente la capacité de tamisage jusqu'à 40%  Offre jusqu'à 30% plus de pourcentage d'ouvertures que la toile tissée traditionnelle  Élimine tout colmatage et goujonnage  Minimise le temps perdu à nettoyer ou remplacer les toiles  Dure jusqu'à 3 fois plus longtemps que la toile tissée traditionnelle Augmentez votre débit jusqu'à 40% La technologie révolutionnaire à la base de la toile autonettoyante de haute performance Flex-Mat® a fait ses preuves dans plus de 20 000 applications à travers le monde. Elle permet une augmentation considérable de l'efficacité de vos opérations de tamisage Ses bandes de polyuréthane, tiennent les fils en place tout en les laissant vibrer indépendamment à leur propre fréquence. Le tamisage en est plus efficace, car davantage de matériau de la bonne taille tombe au lieu de s'accrocher. De plus, le Flex-Mat est fabriqué avec notre fil OptimumWire®, très résistant à l'abrasion, qui offre la meilleure combinaison de l'industrie en termes de ductilité et de dureté. TOILE DE CRIBLAGE AUTO-NETTOYANTE Flex-Mat™ Colmatagegoujonnage
  • 29. TOILES MODULAIRES TOILES MODULAIRES EN POLYURÉTHANE & EN ACIER  Fixation très simple  Le cadre de support reste en place  Différents systèmes de fixation disponibles  Facile à installer et à nettoyer  Ne changer que la partie usée  Remplacement de systèmes existants
  • 30. ACCESSOIRES DE CRIBLAGE SUPPORTS DE GRILLES (FOURRURES)  En caoutchouc -- économique  En polyuréthane -- meilleure durée de vie  En silicone -- pour des applications a hautes températures AVANTAGES  Les supports de toiles sont conçus pour fournir un meilleur support de la toile de criblage et améliorer sa durée de vie,  Les supports en caoutchouc offrent une bonne résistance aux impacts et à l’usure,  Les supports en polyuréthane sont conçus pour une longue durée de vie et pour des applications ou l’usure est très prononcée,  Pour les applications a haute température, les supports en silicone peuvent résister jusqu'à 260°C DISPONIBILITE  Les supports en caoutchouc : en rouleaux de 10 mètres,  Les supports en polyuréthane : en rouleaux de 15,3 mètres  Les supports en silicone : sur commande
  • 31. ACCESSOIRES DE CRIBLAGE BARRES de TENSION  Pour un meilleur serrage des toiles  En acier simple ou en revêtu de polyuréthane -- meilleure durée de vie AVANTAGES  Les barres de tension sont conçues pour fournir un meilleur support de la toile de criblage et améliorer sa durée de vie,  Les revêtements en polyuréthane offrent une bonne résistance aux impacts et à l’usure, DISPONIBILITE  Les modèles de barres de tension sont spécifiques aux fabricants de cribles  Fabriquées sur commande
  • 32. ACCESSOIRES DE CRIBLAGE REVETEMENTS de PROTECTION  Pour protection du bac d’alimentation – entrée du crible,  Protection des plaques latérales,  Protection du bac de déchargement – sortie du crible. AVANTAGES  Les plaques en polyuréthane, caoutchouc ou en tôles rechargées sont conçues pour protéger les zones d’impact et d’usure,  Les revêtements augmentent la durée de vie des équipements et évitent les travaux de réparations couteuses  L’installation facile minimise le temps d’arrêt pour maintenance DISPONIBILITE  Plaques de polyuréthane & Caoutchouc en épaisseur 6 et 12 mm  Des revêtements en tôles bimétalliques sont aussi disponibles pour les zones de fort impact –Épaisseur 8+5mm
  • 33. ACCESSOIRES DE CRIBLAGE PROTECTEURS EN POLYURETHANE  Différents protecteurs pour les parties soumises à l’usure (arbres, têtes de boulons…)  Augmente la durée de vie des équipements DEFLECTEURS D’EAU  En polyuréthane – meilleure durée de vie  Augmente l’efficacité de lavage  Facile à installer
  • 34. EQUIPEMENTS d’ANALYSE GRANULOMETRIQUE La tamiseuse EML 200 Digital Plus HAVER™ pour tamis de contrôle jusqu'à 203 mm de diamètre est utilisée pour le tamisage à sec ou humide de 3 kg maxi. de produit en vrac. C’est la plus petite version à mouvement électromagnétique en 3D de HAVER & BOECKER. Elle permet de régler et sauvegarder la durée de tamisage, l'intervalle et l'amplitude, afin d'obtenir des résultats reproductibles TAMISEUSE DIGITALE EML 200™ TAMIS DE LABORATOIRE
  • 35. EQUIPEMENTS d’ANALYSE GRANULOMETRIQUE Analyseur de particules informatisé CPA™ L’analyseur de particules informatisé (CPA) est un appareil de mesure en temps réel utilisé pour mesurer la taille et la forme des particules. Il est jusqu'à dix fois plus rapide que les méthodes conventionnelles L’appareil photo numérique à haute résolution analyse la taille et la forme de 10 000 particules par seconde Le logiciel facile à utiliser calcule instantanément la distribution granulométrique ainsi que d’autres nombreux calculs avec une répétablité garantie, L’automatisation complète réduit les couts d’assurance qualité en réduisant le travail manuel et éliminant l’erreur humaine. L’appareil CPA 2-1 peut analyser des particules de 34 µm à 25 mm. Les appareils CPA sont adaptés pour différentes applications :  Sable & granulats  Produits pharmaceutiques  Produits alimentaires  Sel et sucre  Matière plastique  Charbon  Engrais  Agent de grenaillage  Céramique  Verre
  • 36. SERVICES (Criblage) CONSEILS POUR CHOIX DE TOILES DE CRIBLAGE Audit des toiles existantes, Choix et sélection des toiles Installation des toiles de criblage INSPECTION DES CRIBLES ET MAINTENANCE PREVENTIVE Inspection sur site Audit et réglage des cribles Analyse de vibrations des cribles Programmes de maintenance préventive CONSEILS POUR CHOIX D’EQUIPEMENTS DE CRIBLAGE Définition des besoins, Engineering , Flowsheets , choix des machines, Gestion de projets CALIBRATION ET CERTIFICATION DES TAMIS DE LABORATOIRE FORMATION DU PERSONNEL Sur site Formation technique
  • 37. ANALYSE de VIBRATIONS -5 -4 -3 -2 -1 0 1 2 3 4 5 6 7 8 9 10 0 2 3 5 6 8 9 11 13 14 16 VerticalAmplitude[mm] Cycle - Time [Omega x t] Vertical Screen Action Screen Amplitude Detach Point 1st Particle Throw 2nd Particle Throw 3rd Particle Throw L’analyse de vibration consiste a prélever directement sur le crible en marche des données relatives a son bon fonctionnement (orbite, accélération, amplitude etc..) L’analyse de vibration aide à détecter des problèmes mécaniques et proposer des solutions de maintenance efficaces Mouvements dans un crible
  • 38.
  • 39. SOLUTIONS ANTI-USURE NOS PRODUITS  BASALTE FONDU - ABRESIST™  CERAMIQUE - KALOCER™  MORTIER KALCRET™  TOLES RECHARGEES KALMETALL W ™  REVETEMENT POUR FACILITER LE GLISSEMENT KALEN™  REVETEMENTS EN POLYURETHANE  PIECES D’USURE EN ACIER AU MANGANESE & FONTE AU CHROME  PIECES D’USURE POUR MELANGEURS & MALAXEURS- MARQUE HABERMANN  KLINGERITE, GARNITURES & JOINTS SOUPLES – MARQUE ROBCO  PRODUITS DE MAINTENANCE & REPARATIONS – MARQUE DEVCON NOS SERVICES  CONSEILS DANS LE DOMAINE DE L’USURE  INSTALLATION DES PRODUITS ANTI-USURE  INSPECTION & AUDITS  CONVENTIONS DE MAINTENANCE PREVENTIVE  FORMATION DU PERSONNEL
  • 40. Une simple pièce en acier de prime abord, avantageux à l’achat, se révèle vite ruineuse à l’entretien. Si vous voulez en finir avec les dépenses permanentes de pièces de rechange et de réparations, retrouvez vite le chemin des économies en optant pour une protection anti- usure. Il est fréquent qu’une simple réparation économisée puisse compenser les investissements entrepris pour une telle protection. Par la suite, toute réparation évitée vous fait gagner de l’argent. Les revêtements en minéraux et en céramiques ont fait leurs preuves et on peut aujourd'hui faire son choix dans une large gamme de matériaux de propriétés variées. Les avantages sont évidents: SOLUTIONS ANTI-USURE TECHNO CAST est le Représentant Officiel de KALENBORN en Algérie  Durée de vie améliorée  Entretien minimum  Pas d'arrêts de production  Pas de dégradation du produit transporté par l'abrasion, ingrédients de mélange ou oxydation  Sans danger pour la santé, par conséquent conviennent pour les produits alimentaires
  • 41. . 1. Revêtement en basalte Abresist 2. Mortier - liant 3. Tube en acier BASALTE FONDU ABRESIST™ Protection anti-usure minérale à base de basalte pour les parties d’installation dans lesquelles le produit transporté provoque surtout une usure par frottement. Fixation de tubes et pièces moulées au mortier de ciment. On peut utiliser d’autres liants de pose dans des cas spéciaux: par exemple le mortier synthétique KALFIX en cas de fortes sollicitation mécaniques ou de vibrations ou bien un ciment au silicate pour les hautes températures. Une fixation mécanique est également possible. Température d’utilisation: jusqu’à 350 °C, suivant les conditions locales et la géométrie. Avantages: grande résistance à l’usure, surface toujours lisse, pas de corrosion.  Auges de transporteurs  Bassins de décantation  Canalisations, Caniveaux  Glissières  Goulottes & Goulottes vibrantes  Hydro cyclones  Malaxeurs & Mélangeurs  Clarificateurs
  • 42. Céramique d’alumine, résistant à l’usure et à la chaleur. Céramique d’alumine pour les installations où l’usure est extrêmement sévère et/ou la température est élevée, lorsque le revêtement doit être très mince ou que la surface doit être lisse. Montage: pièces moulées ou plaques minces, à l’aide de mortier synthétique KALFIX. On peut aussi coller le KALOCER vulcanisé sur des plaques de caoutchouc. Une fixation mécanique est également possible. Température d’utilisation : jusqu’à environ 1000 °C, en fonction des conditions d’emploi et de la géométrie. Avantages : très grande résistance à l’usure, surface toujours lisse, pas de corrosion, livrable à partir de 1,5 mm d’épaisseur. Installation facile Pièces pré-moulées CERAMIQUE d’ALUMINE KALOCER™ Glissière pour chargement de sacs  Longue durée de vie,  Évite les déchirures aux sacs de ciment
  • 43. Haute caractéristique anti-usure  Le composite dur KALCRET présente une très grande résistance à l’usure.  Celle-ci est prouvée par des tests de résistance au grenaillage sous des angles de 45°, conditions qui se rapprochent le plus de celles rencontrées dans la réalité.  Ces essais de résistance à l’abrasion par grenaillage se sont imposés au niveau mondial chez les fabricants et applicateurs de matériaux anti-usure céramiques et minéraux MORTIER KALCRET™ Matériau à base minérale avec liant pour revêtir sans joints des parties d’installations où règnent une usure sévère et/ou une température élevée. Montage: application à la spatule, coulage dans des Coffrages ou par projection. Températures d’utilisation: jusqu’à 1200 °C, en fonction des conditions d’emploi et de la géométrie. Avantages: forte résistance à l’usure, à la compression et à la chaleur, pas de joints.
  • 44. Haute caractéristique anti-usure  Les tôles rechargées Kalmetall W peuvent atteindre une dureté de 65 HRC  Resistance aux températures jusqu'à 750 °C  Haute résistance aux chocs et à l’impact  Longue durée de vie TOLES RECHARGEES KALMETALL W ™ Système composé d’une structure en acier de base et d’un rechargement par soudage. Avantages : haute résistance à l'usure et aux chocs avec une variété de solutions adaptables aux besoins du client. Expérience de plusieurs années avec Kalmetall W
  • 45. Caractéristiques du KALEN™ Les plaques de KALEN sont réalisées dans différentes tailles et épaisseurs. La coupe précise et un procédé de déformation thermique nous permettent de les adapter exactement aux équipements qui doivent être revêtus. Elles sont normalement montées avec des vis ou des boulons soudés. Notre équipe de techniciens Kalenborn sont sur place pour procéder à l'installation chez des clients. REVETEMENTS pour FACILITER le GLISSEMENT KALEN ™ Les revêtements en KALEN présentent de bonnes propriétés de glissement, grâce à leurs surfaces lisses qui empêchent le colmatage et le bourrage des matières. L’utilisation des revêtements en KALEN minimise les arrêts de production et conduit souvent à de grandes économies
  • 46. Materiau Resistance a l‘usure Temperature de Service Resistance aux chocs thermiques Resistance a l‘impact ABRESIST + + + 350 °C KALCOR + + + + 1,000 °C + + + KALOCER + + + + 1,000 °C KALSICA + + + + 1,000 °C + + + + KALCERAM + + 350 °C KALMETALL + + + + 350 °C + + + + + + KALCRET + + + 1,200 °C + + + PROPRIETES DES PRODUITS KALENBORN
  • 47. Méthodes de Fixation des Revêtements en Polyuréthane REVETEMENTS en POLYURETHANE  Plusieurs options de fixation.  Pièces standards ou revêtements fait sur mesure  Inserts en céramiques pour améliorer la résistance a l’impact En Feuilles Modulaire Redi-Liners Céramique TECHNO CAST est le Représentant Officiel de ARGONICS en Algérie
  • 48. PIECES de FONDERIE PIECES DE FONDERIE POUR CARRIERES PIECES DE FONDERIE POUR CIMENTERIES PIECES DE FONDERIE POUR AUTRES INDUSTRIES TECHNO CAST est le Représentant Officiel de MAFODER en Algérie  Pièces fabriquées selon plans ou modèles.  Grande variété de nuances et alliages  Fonderie certifiée ISO 9000 avec une grande expertise métallurgique
  • 49. PIECES d’USURE POUR MALAXEURS TECHNO CAST est le Représentant Officiel de HABERMANN en Algérie PIECES D’USURE HABERMANN  Pièces d’usure pour raclettes de malaxeurs.  Fabriquées en polyuréthane et aciers spéciaux  Fabriquées selon les modèles de malaxeurs & mélangeurs de toutes marques
  • 50. GARNITURES DE COMPRESSION  A usage général  Résistantes à l’abrasion  Résistantes aux produits chimiques  Hautes températures  Pour les applications spéciales JOINTS D’ETANCHEITE SOUPLES  Feuilles comprimées sans amiante  Feuilles de graphite flexibles  Feuilles en PTFE  Feuilles comprimées sans amiante  Feuilles en caoutchouc  Joints pour applications spéciales PRODUITS RESISTANTS A LA CHALEUR  Tissus en fibre de verre et en céramique  Tissus en silice  Nattes isolantes  Tissus enduits & traités  Rubans anti-chaleur LUBRIFIANTS & GRAISSES  Graisses Haute performance  Graisse au graphite  Graisse pour haute températures  Graisses résistant à l’eau  Graisses & huiles spéciales TECHNO CAST est le Représentant Officiel de ROBCO en Algérie KLINGERITE, GARNITURES & JOINTS SOUPLES
  • 51. CAOUTCHOUC pour REPARATIONS  Sous forme liquide ou pate  Très haute résistance à l’abrasion  Pour réparation de bandes transporteuses  Rapide et économique CERAMIQUE pour REPARATIONS  Très haute résistance a l’usure  Reparation de corps de pompes  Application facile  Très économique MAGIC BOND™  Pate époxy avec des fibres métalliques  Pour tout type de réparation  Excellente résistance a l’usure  Tube de 500gr, économique  Utilisation facile KORROBOND™ 65  A base d’epoxy  Pour la reparation & ajustements de pieces d’usure  Utilisee pour les broyeurs a cones  Bidon de 10Kg TECHNO CAST est le Représentant Officiel de DEVCON en Algérie PRODUITS de MAINTENANCE DEVCON
  • 52. SERVICES (Anti-usure) DESIGN ET CONSULTING EN METALLURGIE POUR PIÈCES D’USURE  Choix de la matière  Préparation de l’outillage INSTALLATION de REVETEMENTS ANTI-USURE  Céramique Kalocer  Kalcret  Kalmetall W CONSEILS pour le CHOIX de SOLUTIONS ANTI-USURE  Inspection & Audit sur site  Collection de données  Proposition de solutions adaptées FORMATION DU PERSONNEL  Sur site  Formation technique
