P1 introduction à android
Le document traite du développement Android, y compris le cycle de vie des applications, les composants principaux et l'architecture du système. Il décrit les méthodes de transition entre les états des activités dans une application Android et fournit des conseils sur la création d'applications, y compris les langages de programmation et l'utilisation d'IDE. Ce document souligne l'importance des intents pour la communication entre les différentes activités d'une application.
P1 introduction à android
- 1. Développement Android Cycle deVie, Composants Principaux, Comportement… Formation Mobile 27 Aout au 1 Septembre 2015 Dr. Lilia SFAXI www.liliasfaxi.wix.com/liliasfaxi Slide 1

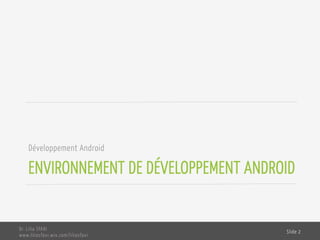

- 2. ENVIRONNEMENT DE DÉVELOPPEMENTANDROID Développement Android Dr. Lilia SFAXI www.liliasfaxi.wix.com/liliasfaxi Slide 2

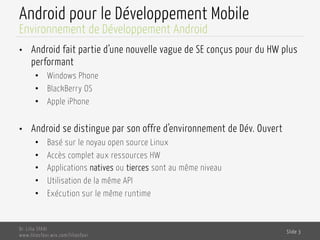

- 3. Android pour leDéveloppement Mobile • Android fait partie d’une nouvelle vague de SE conçus pour du HW plus performant • Windows Phone • BlackBerry OS • Apple iPhone • Android se distingue par son offre d’environnement de Dév. Ouvert • Basé sur le noyau open source Linux • Accès complet aux ressources HW • Applications natives ou tierces sont au même niveau • Utilisation de la même API • Exécution sur le même runtime Dr. Lilia SFAXI www.liliasfaxi.wix.com/liliasfaxi Slide 3 Environnement de Développement Android

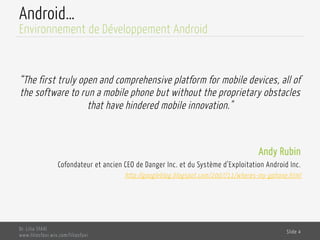

- 4. Android… “The first trulyopen and comprehensive platform for mobile devices, all of the software to run a mobile phone but without the proprietary obstacles that have hindered mobile innovation." Andy Rubin Cofondateur et ancien CEO de Danger Inc. et du Système d’Exploitation Android Inc. http://googleblog.blogspot.com/2007/11/wheres-my-gphone.html Dr. Lilia SFAXI www.liliasfaxi.wix.com/liliasfaxi Slide 4 Environnement de Développement Android

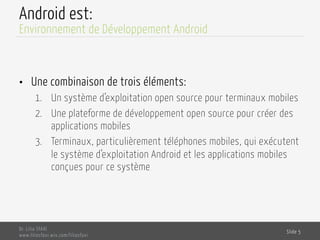

- 5. Android est: • Unecombinaison de trois éléments: 1. Un système d’exploitation open source pour terminaux mobiles 2. Une plateforme de développement open source pour créer des applications mobiles 3. Terminaux, particulièrement téléphones mobiles, qui exécutent le système d’exploitation Android et les applications mobiles conçues pour ce système Dr. Lilia SFAXI www.liliasfaxi.wix.com/liliasfaxi Slide 5 Environnement de Développement Android
- 6. Distribution des Versions(Avril 2015) Dr. Lilia SFAXI www.liliasfaxi.wix.com/liliasfaxi Slide 6 Environnement de Développement Android https://developer.android.com/about/dashboards/index.html

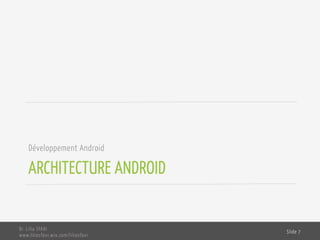

- 7. ARCHITECTURE ANDROID Développement Android Dr.Lilia SFAXI www.liliasfaxi.wix.com/liliasfaxi Slide 7

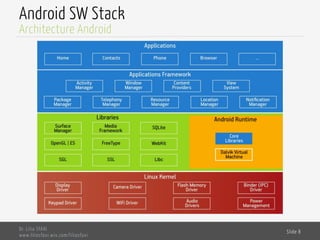

- 8. Android SW Stack Dr.Lilia SFAXI www.liliasfaxi.wix.com/liliasfaxi Slide 8 Architecture Android

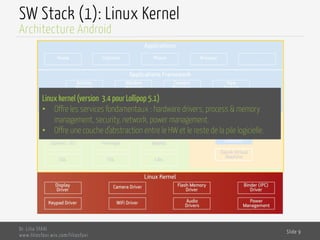

- 9. SW Stack (1):Linux Kernel Dr. Lilia SFAXI www.liliasfaxi.wix.com/liliasfaxi Slide 9 Architecture Android Linux kernel (version 3.4 pour Lollipop 5.1) • Offre les services fondamentaux : hardware drivers, process & memory management, security, network, power management. • Offre une couche d’abstraction entre le HW et le reste de la pile logicielle.

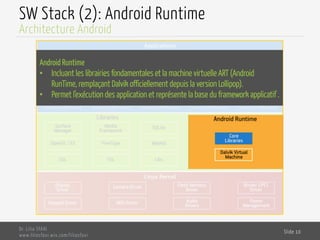

- 10. SW Stack (2):Android Runtime Dr. Lilia SFAXI www.liliasfaxi.wix.com/liliasfaxi Slide 10 Architecture Android Android Runtime • Incluant les librairies fondamentales et la machine virtuelle ART (Android RunTime, remplaçant Dalvik officiellement depuis la version Lollipop). • Permet l’exécution des application et représente la base du framework applicatif .

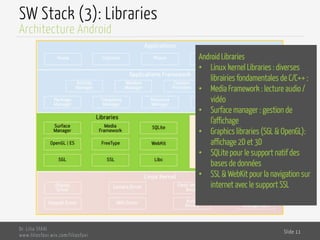

- 11. SW Stack (3):Libraries Dr. Lilia SFAXI www.liliasfaxi.wix.com/liliasfaxi Slide 11 Architecture Android Android Libraries • Linux kernel Libraries : diverses librairies fondamentales de C/C++ : • Media Framework : lecture audio / vidéo • Surface manager : gestion de l’affichage • Graphics libraries (SGL & OpenGL): affichage 2D et 3D • SQLite pour le support natif des bases de données • SSL & WebKit pour la navigation sur internet avec le support SSL
- 12. SW Stack (4):Applications Framework Dr. Lilia SFAXI www.liliasfaxi.wix.com/liliasfaxi Slide 12 Architecture Android Applications Framework • Fournit les classes qui seront utilisées pour la création d’applications Android. • Représente une abstraction pour les accès HW et prend en charge la gestion de l’interface utilisateur et des ressources de l’application.

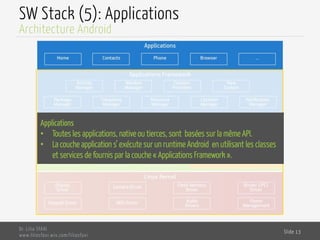

- 13. SW Stack (5):Applications Dr. Lilia SFAXI www.liliasfaxi.wix.com/liliasfaxi Slide 13 Architecture Android Applications • Toutes les applications, native ou tierces, sont basées sur la même API. • La couche application s’ exécute sur un runtime Android en utilisant les classes et services de fournis par la couche « Applications Framework ».
- 14. CONDUITE D’UN PROJETD’APP. ANDROID Développement Android Dr. Lilia SFAXI www.liliasfaxi.wix.com/liliasfaxi Slide 14

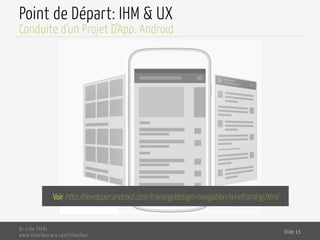

- 15. Point de Départ:IHM & UX Dr. Lilia SFAXI www.liliasfaxi.wix.com/liliasfaxi Slide 15 Conduite d’un Projet D’App. Android Voir http://developer.android.com/training/design-navigation/wireframing.html
- 16. Étape 1: Planifierla Navigation entre Screens Dr. Lilia SFAXI www.liliasfaxi.wix.com/liliasfaxi Slide 16 Conduite d’un Projet D’App. Android

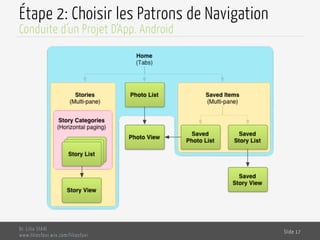

- 17. Étape 2: Choisirles Patrons de Navigation Dr. Lilia SFAXI www.liliasfaxi.wix.com/liliasfaxi Slide 17 Conduite d’un Projet D’App. Android

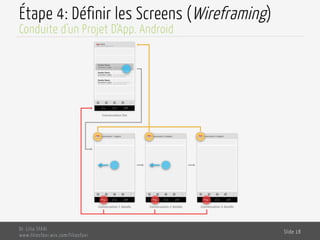

- 18. Étape 4: Définirles Screens (Wireframing) Dr. Lilia SFAXI www.liliasfaxi.wix.com/liliasfaxi Slide 18 Conduite d’un Projet D’App. Android

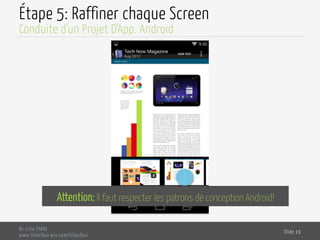

- 19. Étape 5: Raffinerchaque Screen Dr. Lilia SFAXI www.liliasfaxi.wix.com/liliasfaxi Slide 19 Conduite d’un Projet D’App. Android Attention: Il faut respecter les patrons de conception Android!
- 20. Étape 6: IlSuffit de Coder… Dr. Lilia SFAXI www.liliasfaxi.wix.com/liliasfaxi Slide 20 Conduite d’un Projet D’App. Android

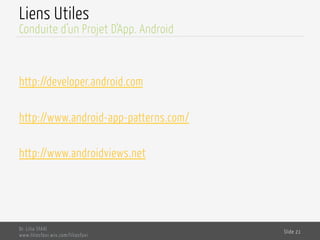

- 21. Liens Utiles http://developer.android.com http://www.android-app-patterns.com/ http://www.androidviews.net Dr. LiliaSFAXI www.liliasfaxi.wix.com/liliasfaxi Slide 21 Conduite d’un Projet D’App. Android

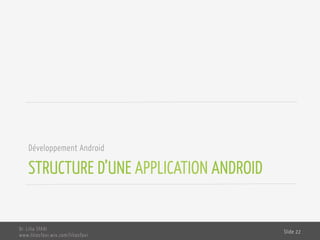

- 22. STRUCTURE D’UNE APPLICATIONANDROID Développement Android Dr. Lilia SFAXI www.liliasfaxi.wix.com/liliasfaxi Slide 22
- 23. Environnement de Développement • Langages De Développement : • Lang. Java avec Android SDK (Software Dev. Kit) • Lang. C++ avec Android NDK (Native Dev. Kit) • Utilisation d'un IDE est recommandée • Android Studio (IntelliJ-IDEA adapté pour Android) • Eclipse (avec le plugin ADT) • Autres IDE peuvent être utilisés tels que NetBeans • Un projet d’une application Android possède une arborescence spécifique. Dr. Lilia SFAXI www.liliasfaxi.wix.com/liliasfaxi Slide 23 Structure d’une Application Android

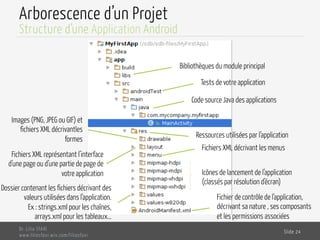

- 24. Arborescence d’un Projet Dr.Lilia SFAXI www.liliasfaxi.wix.com/liliasfaxi Slide 24 Structure d’une Application Android Bibliothèques du module principal Tests de votre application Code source Java des applications Ressources utilisées par l’application Images (PNG, JPEG ou GIF) et fichiers XML décrivantles formes Fichiers XML représentant l’interface d’une page ou d’une partie de page de votre application Fichiers XML décrivant les menus Icônes de lancement de l’application (classés par résolution d’écran) Dossier contenant les fichiers décrivant des valeurs utilisées dans l’application. Ex : strings.xml pour les chaînes, arrays.xml pour les tableaux… Fichier de contrôle de l’application, décrivant sa nature , ses composants et les permissions associées

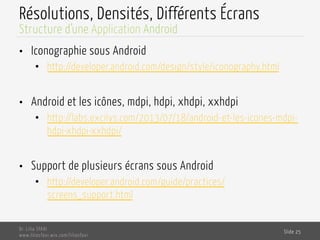

- 25. Résolutions, Densités, DifférentsÉcrans • Iconographie sous Android • http://developer.android.com/design/style/iconography.html • Android et les icônes, mdpi, hdpi, xhdpi, xxhdpi • http://labs.excilys.com/2013/07/18/android-et-les-icones-mdpi- hdpi-xhdpi-xxhdpi/ • Support de plusieurs écrans sous Android • http://developer.android.com/guide/practices/ screens_support.html Dr. Lilia SFAXI www.liliasfaxi.wix.com/liliasfaxi Slide 25 Structure d’une Application Android
- 26. CYCLE DE VIED’UNE APPLICATION ANDROID Développement Android Dr. Lilia SFAXI www.liliasfaxi.wix.com/liliasfaxi Slide 26
- 27. Cycle de Vie • Les composants (vues) d’une application ont un cycle de vie • Un début quand Android les instancie pour répondre aux Intents • Une fin quand les instances sont détruites • Entre les deux, où ils peuvent être: • Actifs ou inactifs • Visibles ou invisibles Dr. Lilia SFAXI www.liliasfaxi.wix.com/liliasfaxi Slide 27 Cycle de Vie d’une Application Android Vie d’une Application: Actif/Inactif Visible / Invisible Début Fin

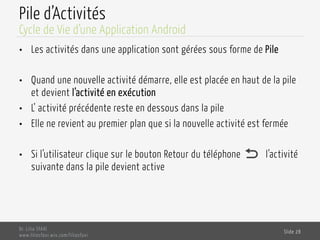

- 28. Pile d’Activités • Lesactivités dans une application sont gérées sous forme de Pile • Quand une nouvelle activité démarre, elle est placée en haut de la pile et devient l’activité en exécution • L’ activité précédente reste en dessous dans la pile • Elle ne revient au premier plan que si la nouvelle activité est fermée • Si l’utilisateur clique sur le bouton Retour du téléphone l’activité suivante dans la pile devient active Dr. Lilia SFAXI www.liliasfaxi.wix.com/liliasfaxi Slide 28 Cycle de Vie d’une Application Android

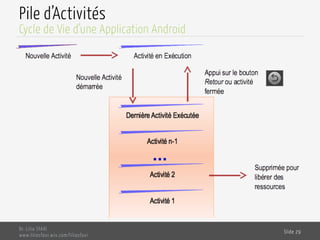

- 29. Pile d’Activités Dr. LiliaSFAXI www.liliasfaxi.wix.com/liliasfaxi Slide 29 Cycle de Vie d’une Application Android

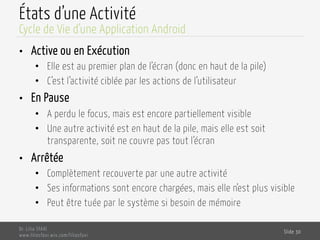

- 30. États d’une Activité • Active ou en Exécution • Elle est au premier plan de l’écran (donc en haut de la pile) • C’est l’activité ciblée par les actions de l’utilisateur • En Pause • A perdu le focus, mais est encore partiellement visible • Une autre activité est en haut de la pile, mais elle est soit transparente, soit ne couvre pas tout l’écran • Arrêtée • Complètement recouverte par une autre activité • Ses informations sont encore chargées, mais elle n’est plus visible • Peut être tuée par le système si besoin de mémoire Dr. Lilia SFAXI www.liliasfaxi.wix.com/liliasfaxi Slide 30 Cycle de Vie d’une Application Android
- 31. Évènements du Cyclede Vie d’une Activité • Quand une activité passe d’un état à un autre, le framework Android appelle les méthodes de transition correspondantes (pattern IoC) : • void onCreate(Bundle savedInstanceState) : obligatoire • void onStart() • void onRestart() • void onResume() • void onPause() : recommandée • void onStop() • void onDestroy() Dr. Lilia SFAXI www.liliasfaxi.wix.com/liliasfaxi Slide 31 Cycle de Vie d’une Application Android

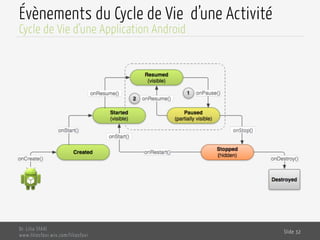

- 32. Évènements du Cyclede Vie d’une Activité Dr. Lilia SFAXI www.liliasfaxi.wix.com/liliasfaxi Slide 32 Cycle de Vie d’une Application Android

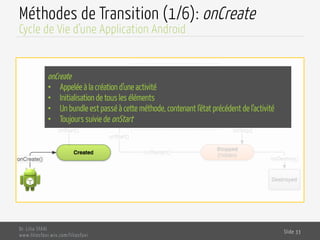

- 33. Méthodes de Transition(1/6): onCreate Dr. Lilia SFAXI www.liliasfaxi.wix.com/liliasfaxi Slide 33 Cycle de Vie d’une Application Android onCreate • Appelée à la création d’une activité • Initialisation de tous les éléments • Un bundle est passé à cette méthode, contenant l’état précédent de l’activité • Toujours suivie de onStart

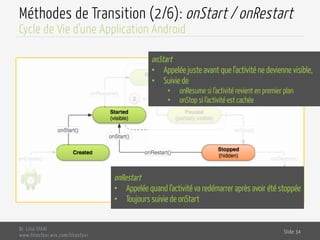

- 34. Méthodes de Transition(2/6): onStart / onRestart Dr. Lilia SFAXI www.liliasfaxi.wix.com/liliasfaxi Slide 34 Cycle de Vie d’une Application Android onStart • Appelée juste avant que l’activité ne devienne visible, • Suivie de • onResume si l’activité revient en premier plan • onStop si l’activité est cachée onRestart • Appelée quand l’activité va redémarrer après avoir été stoppée • Toujours suivie de onStart

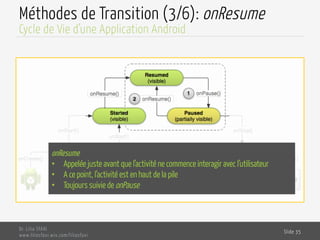

- 35. Méthodes de Transition(3/6): onResume Dr. Lilia SFAXI www.liliasfaxi.wix.com/liliasfaxi Slide 35 Cycle de Vie d’une Application Android onResume • Appelée juste avant que l’activité ne commence interagir avec l’utilisateur • A ce point, l’activité est en haut de la pile • Toujours suivie de onPause

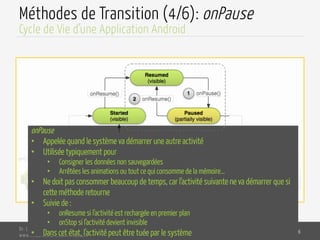

- 36. Méthodes de Transition(4/6): onPause Dr. Lilia SFAXI www.liliasfaxi.wix.com/liliasfaxi Slide 36 Cycle de Vie d’une Application Android onPause • Appelée quand le système va démarrer une autre activité • Utilisée typiquement pour • Consigner les données non sauvegardées • Arrêtées les animations ou tout ce qui consomme de la mémoire... • Ne doit pas consommer beaucoup de temps, car l’activité suivante ne va démarrer que si cette méthode retourne • Suivie de : • onResume si l’activité est rechargée en premier plan • onStop si l’activité devient invisible • Dans cet état, l’activité peut être tuée par le système

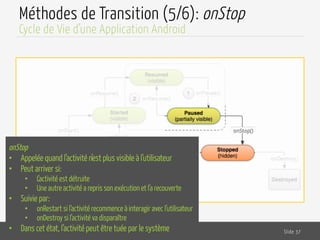

- 37. Méthodes de Transition(5/6): onStop Dr. Lilia SFAXI www.liliasfaxi.wix.com/liliasfaxi Slide 37 Cycle de Vie d’une Application Android onStop • Appelée quand l’activité n’est plus visible à l’utilisateur • Peut arriver si: • L’activité est détruite • Une autre activité a repris son exécution et l’a recouverte • Suivie par: • onRestart si l’activité recommence à interagir avec l’utilisateur • onDestroy si l’activité va disparaître • Dans cet état, l’activité peut être tuée par le système

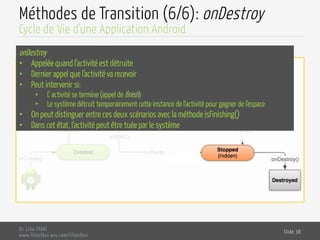

- 38. Méthodes de Transition(6/6): onDestroy Dr. Lilia SFAXI www.liliasfaxi.wix.com/liliasfaxi Slide 38 Cycle de Vie d’une Application Android onDestroy • Appelée quand l’activité est détruite • Dernier appel que l’activité va recevoir • Peut intervenir si: • L’ activité se termine (appel de finish) • Le système détruit temporairement cette instance de l’activité pour gagner de l’espace • On peut distinguer entre ces deux scénarios avec la méthode isFinishing() • Dans cet état, l’activité peut être tuée par le système

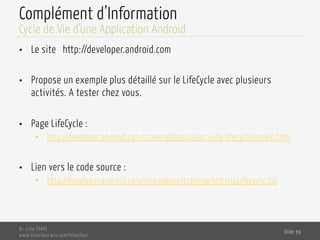

- 39. Complément d’Information • Lesite http://developer.android.com • Propose un exemple plus détaillé sur le LifeCycle avec plusieurs activités. A tester chez vous. • Page LifeCycle : • http://developer.android.com/training/basics/activity-lifecycle/index.html • Lien vers le code source : • http://developer.android.com/shareables/training/ActivityLifecycle.zip Dr. Lilia SFAXI www.liliasfaxi.wix.com/liliasfaxi Slide 39 Cycle de Vie d’une Application Android
- 40. ÉLÉMENTS DE BASED’UNE APPLICATION ANDROID Développement Android Dr. Lilia SFAXI www.liliasfaxi.wix.com/liliasfaxi Slide 40

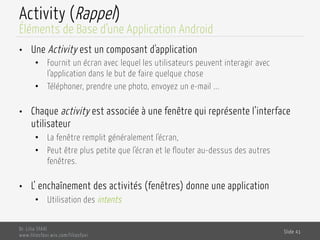

- 41. Activity (Rappel) • UneActivity est un composant d'application • Fournit un écran avec lequel les utilisateurs peuvent interagir avec l’application dans le but de faire quelque chose • Téléphoner, prendre une photo, envoyez un e-mail ... • Chaque activity est associée à une fenêtre qui représente l’interface utilisateur • La fenêtre remplit généralement l'écran, • Peut être plus petite que l'écran et le flouter au-dessus des autres fenêtres. • L’ enchaînement des activités (fenêtres) donne une application • Utilisation des intents Dr. Lilia SFAXI www.liliasfaxi.wix.com/liliasfaxi Slide 41 Éléments de Base d’une Application Android

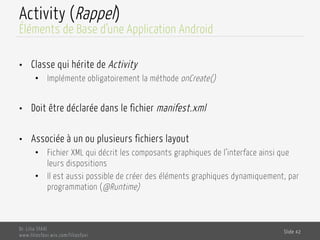

- 42. Activity (Rappel) • Classequi hérite de Activity • Implémente obligatoirement la méthode onCreate() • Doit être déclarée dans le fichier manifest.xml • Associée à un ou plusieurs fichiers layout • Fichier XML qui décrit les composants graphiques de l’interface ainsi que leurs dispositions • Il est aussi possible de créer des éléments graphiques dynamiquement, par programmation (@Runtime) Dr. Lilia SFAXI www.liliasfaxi.wix.com/liliasfaxi Slide 42 Éléments de Base d’une Application Android

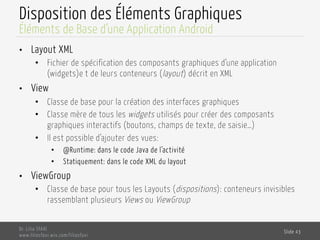

- 43. Disposition des ÉlémentsGraphiques • Layout XML • Fichier de spécification des composants graphiques d’une application (widgets)e t de leurs conteneurs (layout) décrit en XML • View • Classe de base pour la création des interfaces graphiques • Classe mère de tous les widgets utilisés pour créer des composants graphiques interactifs (boutons, champs de texte, de saisie…) • Il est possible d’ajouter des vues: • @Runtime: dans le code Java de l’activité • Statiquement: dans le code XML du layout • ViewGroup • Classe de base pour tous les Layouts (dispositions): conteneurs invisibles rassemblant plusieurs Views ou ViewGroup Dr. Lilia SFAXI www.liliasfaxi.wix.com/liliasfaxi Slide 43 Éléments de Base d’une Application Android

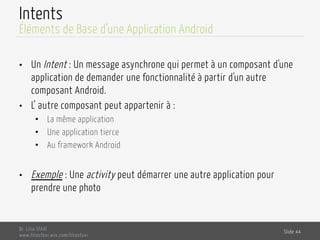

- 44. Intents • Un Intent :Un message asynchrone qui permet à un composant d'une application de demander une fonctionnalité à partir d'un autre composant Android. • L’ autre composant peut appartenir à : • La même application • Une application tierce • Au framework Android • Exemple : Une activity peut démarrer une autre application pour prendre une photo Dr. Lilia SFAXI www.liliasfaxi.wix.com/liliasfaxi Slide 44 Éléments de Base d’une Application Android
- 45. Enchaînement des Activitésvia les Intents • On peut démarrer une autre activity via la méthode startActivity • Prend en argument un intent qui décrit l’activity qu’on souhaite démarrer //code java, dans l'activité appelante Intent myIntent = new Intent (this, NewActivity.class); myIntent.putExtra("cle", "valeur"); startActivity(myIntent); • Pour récupérer le contenu des variable depuis l’Intent : //code java, dans l'activity appelée getIntent().getStringExtra("cle") Dr. Lilia SFAXI www.liliasfaxi.wix.com/liliasfaxi Slide 45 Éléments de Base d’une Application Android
- 46. Fragments • Un fragmentreprésente le comportement d'une partie d'une vue dans une Activity • Il possède son propre cycle de vie, mais est intiment lié à l'activité qui le contient (Expl : si l’activité est en pause à fragment en pause) • Doit obligatoirement être lié à une activity, mais peut être réutilisé par une autre • Un fragment peut être ajouté à la BackStack • Disponible depuis Android 3.0 (API 11) Dr. Lilia SFAXI www.liliasfaxi.wix.com/liliasfaxi Slide 46 Éléments de Base d’une Application Android
- 47. Fragments Dr. Lilia SFAXI www.liliasfaxi.wix.com/liliasfaxi Slide47 Éléments de Base d’une Application Android
- 48. Autres Composants Android • Une application Android est formée d’un ensemble de composants déclarés dans le Manifest • Un composant peut être: • Activity • Broadcast Receiver • Content Provider • Service • A voir ultérieurement… Dr. Lilia SFAXI www.liliasfaxi.wix.com/liliasfaxi Slide 48 Éléments de Base d’une Application Android
