1. tech.days 2015#mstechdaysSimplifier vos backups dans le cloud grâce à VEEAM et Microsoft StorSimple
#mstechdays techdays.microsoft.fr

2. tech.days 2015#mstechdaysSimplifier vos backups dans le cloud grâce à VEEAM et Microsoft StorSimple
Veeam & StorSimple
StorSimple et Azure
Veeam en quelques mots
Use Case : MTC
Cahier des charges
Focus VEEAM sur Hyper-V
Architecture & bonnes pratiques
Nos différentiateurs

3. TechEd 2014 North America Session
Doug Hazelman, VEEAM Vice President Product Strategy
Jai Desai, Microsoft Worldwide Technical Solution Professional
"StorSimple Solutions with Veeam
in Production environments"

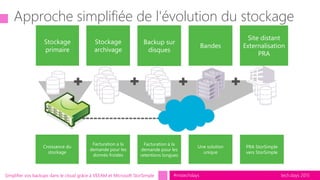

4. tech.days 2015#mstechdaysSimplifier vos backups dans le cloud grâce à VEEAM et Microsoft StorSimple
StorSimple
Approche simplifiée de l'évolution du stockage
Stockage
primaire
Stockage
archivage
Backup sur
disques
Bandes
Site distant
Externalisation
PRA
Croissance du
stockage
Facturation a la
demande pour les
donnés froides
Facturation à la
demande pour les
retentions longues
Une solution
unique
PRA StorSimple
vers StorSimple

5. tech.days 2015#mstechdaysSimplifier vos backups dans le cloud grâce à VEEAM et Microsoft StorSimple

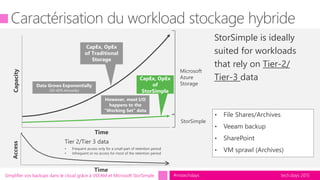

Capacity
Time
Data Grows Exponentially
(50–60% Annually)
However, most I/O
happens to the
“Working Set” data
CapEx, OpEx
of Traditional
Storage
CapEx, OpEx
of
StorSimple
Microsoft
Azure
Storage
StorSimple
StorSimple is ideally
suited for workloads
that rely on Tier-2/
Tier-3 data
Access
Time
Tier 2/Tier 3 data
• Frequent access only for a small part of retention period
• Infrequent or no access for most of the retention period
• File Shares/Archives
• Veeam backup
• SharePoint
• VM sprawl (Archives)

6. tech.days 2015#mstechdaysSimplifier vos backups dans le cloud grâce à VEEAM et Microsoft StorSimple

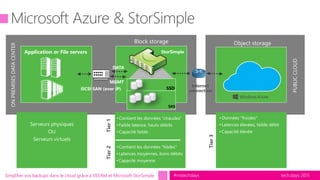

ONPREMISESDATACENTER
Application or File servers
MGMT
DATA
iSCSI SAN (over IP)
StorSimple
SSD
SAS
Block storage
PUBLICCLOUD
Object storage
Internet
connection
Serveurs physiques
OU
Serveurs virtuels
• Contient les données "chaudes"
• Faible latence, hauts débits
• Capacité faible
• Contient les données "tièdes"
• Latences moyennes, bons débits
• Capacité moyenne
• Données "froides"
• Latences élevées, faible débit
• Capacité élevée
Tier1Tier2
Tier3

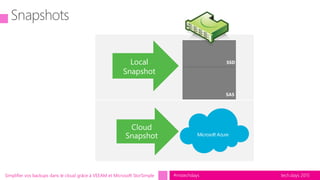

7. tech.days 2015#mstechdaysSimplifier vos backups dans le cloud grâce à VEEAM et Microsoft StorSimple
Snapshots
SSD
SAS
Local
Snapshot

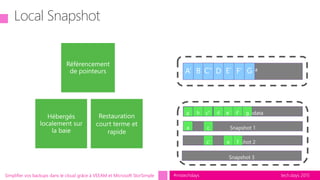

8. tech.days 2015#mstechdaysSimplifier vos backups dans le cloud grâce à VEEAM et Microsoft StorSimple
Local Snapshot
Restauration
court terme et
rapide
Volume Data
Volume Metadata
Snapshot 1
Snapshot 2
Snapshot 3

9. tech.days 2015#mstechdaysSimplifier vos backups dans le cloud grâce à VEEAM et Microsoft StorSimple

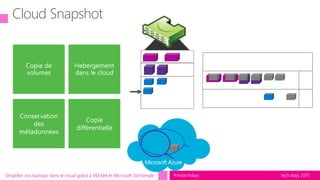

Cloud Snapshot
Conservation
des
métadonnées
Copie
différentielle
SSD
SAS
5

10. tech.days 2015#mstechdaysSimplifier vos backups dans le cloud grâce à VEEAM et Microsoft StorSimple

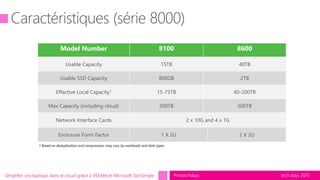

Model Number 8100 8600
Usable Capacity 15TB 40TB
Usable SSD Capacity 800GB 2TB
Effective Local Capacity1 15-75TB 40-200TB
Max Capacity (including cloud) 200TB 500TB
Network Interface Cards 2 x 10G and 4 x 1G
Enclosure Form Factor 1 X 2U 2 X 2U

11. tech.days 2015#mstechdaysSimplifier vos backups dans le cloud grâce à VEEAM et Microsoft StorSimple

12. tech.days 2015#mstechdaysSimplifier vos backups dans le cloud grâce à VEEAM et Microsoft StorSimple

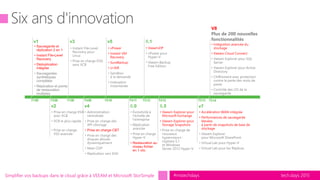

v1
v2 v4
v3 v5
6.0
6.1
6.5
T108 T308 T109 T409 T410 T411 T212 T412 T313
v7
T314
V8

13. tech.days 2015#mstechdaysSimplifier vos backups dans le cloud grâce à VEEAM et Microsoft StorSimple

14. tech.days 2015#mstechdaysSimplifier vos backups dans le cloud grâce à VEEAM et Microsoft StorSimple

15. tech.days 2015#mstechdaysSimplifier vos backups dans le cloud grâce à VEEAM et Microsoft StorSimple

16. tech.days 2015#mstechdaysSimplifier vos backups dans le cloud grâce à VEEAM et Microsoft StorSimple

17. Backup MTC France
"Nous allons maintenant
accéder à nos données
disparues…"

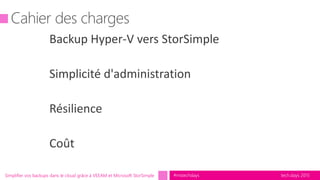

18. tech.days 2015#mstechdaysSimplifier vos backups dans le cloud grâce à VEEAM et Microsoft StorSimple
Backup Hyper-V vers StorSimple
Simplicité d'administration
Résilience
Coût

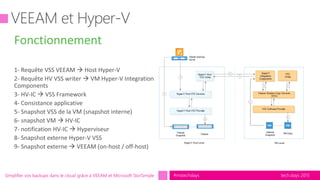

19. tech.days 2015#mstechdaysSimplifier vos backups dans le cloud grâce à VEEAM et Microsoft StorSimple
Fonctionnement

20. tech.days 2015#mstechdaysSimplifier vos backups dans le cloud grâce à VEEAM et Microsoft StorSimple
Composants

21. tech.days 2015#mstechdaysSimplifier vos backups dans le cloud grâce à VEEAM et Microsoft StorSimple

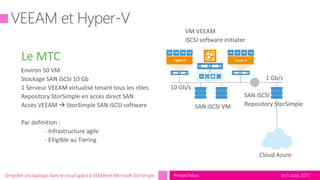

Le MTC

22. tech.days 2015#mstechdaysSimplifier vos backups dans le cloud grâce à VEEAM et Microsoft StorSimple
Volume Storsimple
512 Ko

23. tech.days 2015#mstechdaysSimplifier vos backups dans le cloud grâce à VEEAM et Microsoft StorSimple

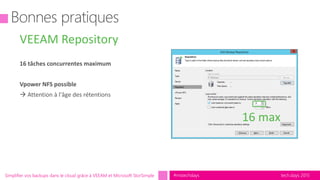

VEEAM Repository
16 max

24. tech.days 2015#mstechdaysSimplifier vos backups dans le cloud grâce à VEEAM et Microsoft StorSimple
VEEAM Job

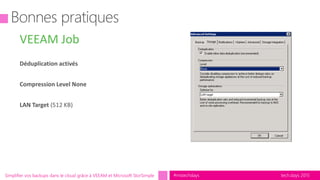

25. tech.days 2015#mstechdaysSimplifier vos backups dans le cloud grâce à VEEAM et Microsoft StorSimple

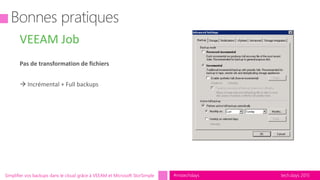

VEEAM Job

26. tech.days 2015#mstechdaysSimplifier vos backups dans le cloud grâce à VEEAM et Microsoft StorSimple

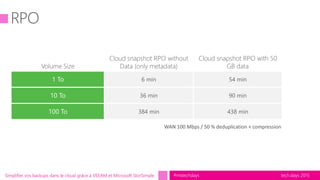

Volume Size
Cloud snapshot RPO without
Data (only metadata)
Cloud snapshot RPO with 50
GB data
6 min 54 min
36 min 90 min
384 min 438 min

27. tech.days 2015#mstechdaysSimplifier vos backups dans le cloud grâce à VEEAM et Microsoft StorSimple

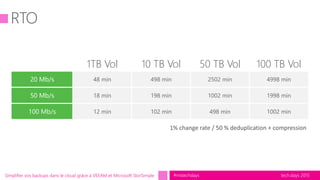

1TB Vol 10 TB Vol 50 TB Vol 100 TB Vol
48 min 498 min 2502 min 4998 min
18 min 198 min 1002 min 1998 min
12 min 102 min 498 min 1002 min

28. En résumé

29. tech.days 2015#mstechdaysSimplifier vos backups dans le cloud grâce à VEEAM et Microsoft StorSimple
Installation de VEEAM en moins d'une journée
Cloud intégré à la baie StorSimple
iSCSI
Administration et configuration limitée

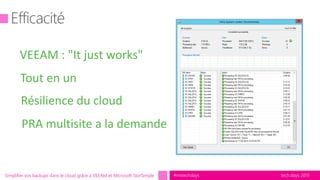

30. tech.days 2015#mstechdaysSimplifier vos backups dans le cloud grâce à VEEAM et Microsoft StorSimple
VEEAM : "It just works"
Tout en un
Résilience du cloud
PRA multisite a la demande

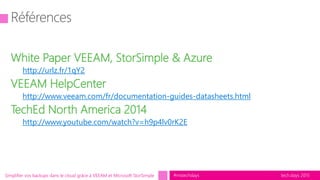

31. tech.days 2015#mstechdaysSimplifier vos backups dans le cloud grâce à VEEAM et Microsoft StorSimple
White Paper VEEAM, StorSimple & Azure
http://urlz.fr/1qY2
VEEAM HelpCenter
http://www.veeam.com/fr/documentation-guides-datasheets.html
TechEd North America 2014
http://www.youtube.com/watch?v=h9p4lv0rK2E
