La simulation de modèle
                        SysML avec Rhapsody
                        Exemple 1



pascal.roques@prfc.fr                             V1.0, 2012
Présentations : Pascal Roques
 Consultant senior, plus de 20 ans d’expérience
  • SADT, OMT, UML, SysML

 Certifié UML2 et SysML par l’OMG

 Co-fondateur de l’association

 Auteur des ouvrages les plus lus en France sur UML

 … et du premier livre sur SysML

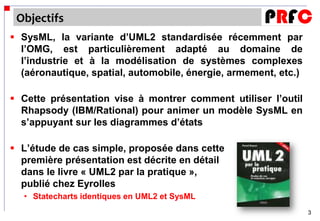

Objectifs
 SysML, la variante d’UML2 standardisée récemment par
  l’OMG, est particulièrement adapté au domaine de
  l’industrie et à la modélisation de systèmes complexes
  (aéronautique, spatial, automobile, énergie, armement, etc.)

 Cette présentation vise à montrer comment utiliser l’outil
  Rhapsody (IBM/Rational) pour animer un modèle SysML en
  s’appuyant sur les diagrammes d’états

 L’étude de cas simple, proposée dans cette
  première présentation est décrite en détail
  dans le livre « UML2 par la pratique »,
  publié chez Eyrolles
  • Statecharts identiques en UML2 et SysML
                                                                 3

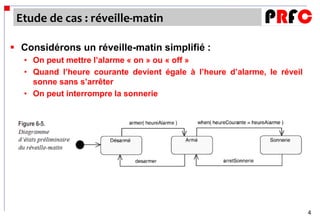

Etude de cas : réveille-matin

 Considérons un réveille-matin simplifié :
   • On peut mettre l’alarme « on » ou « off »
   • Quand l’heure courante devient égale à l’heure d’alarme, le réveil
     sonne sans s’arrêter
   • On peut interrompre la sonnerie




                                                                          4

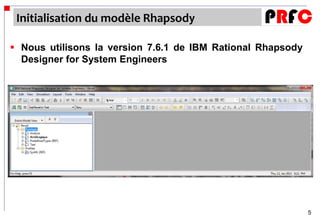

Initialisation du modèle Rhapsody

 Nous utilisons la version 7.6.1 de IBM Rational Rhapsody
  Designer for System Engineers




                                                             5

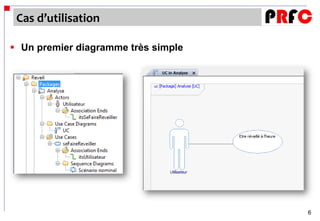

Cas d’utilisation

 Un premier diagramme très simple




                                     6

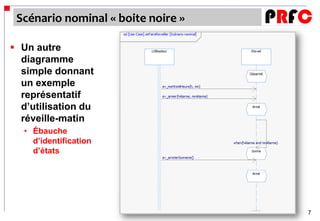

Scénario nominal « boite noire »

 Un autre
  diagramme
  simple donnant
  un exemple
  représentatif
  d’utilisation du
  réveille-matin
   • Ébauche
     d’identification
     d’états




                                    7

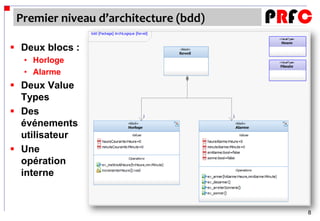

Premier niveau d’architecture (bdd)

 Deux blocs :
  • Horloge
  • Alarme
 Deux Value
  Types
 Des
  événements
  utilisateur
 Une
  opération
  interne


                                       8

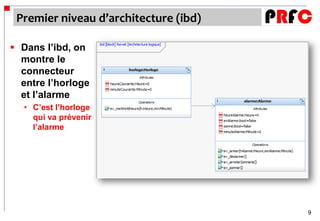

Premier niveau d’architecture (ibd)

 Dans l’ibd, on
  montre le
  connecteur
  entre l’horloge
  et l’alarme
  • C’est l’horloge
    qui va prévenir
    l’alarme




                                       9

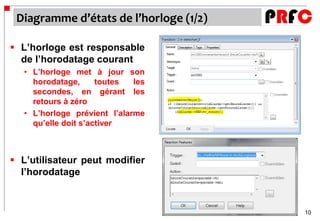

Diagramme d’états de l’horloge (1/2)

 L’horloge est responsable
  de l’horodatage courant
   • L’horloge met à jour son
     horodatage,      toutes  les
     secondes, en gérant les
     retours à zéro
   • L’horloge prévient l’alarme
     qu’elle doit s’activer



 L’utilisateur peut modifier
  l’horodatage


                                        10

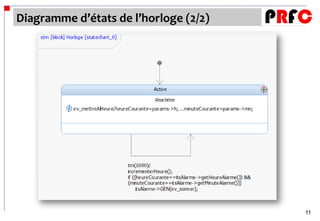

Diagramme d’états de l’horloge (2/2)




                                       11

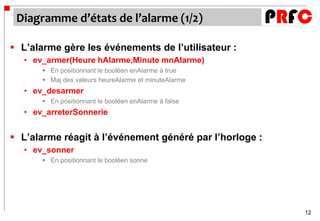

Diagramme d’états de l’alarme (1/2)

 L’alarme gère les événements de l’utilisateur :
   • ev_armer(Heure hAlarme,Minute mnAlarme)
        En positionnant le booléen enAlarme à true
        Maj des valeurs heureAlarme et minuteAlarme
   • ev_desarmer
        En positionnant le booléen enAlarme à false
   • ev_arreterSonnerie


 L’alarme réagit à l’événement généré par l’horloge :
   • ev_sonner
        En positionnant le booléen sonne




                                                         12

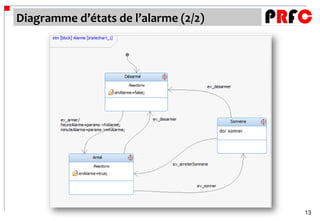

Diagramme d’états de l’alarme (2/2)




                                      13

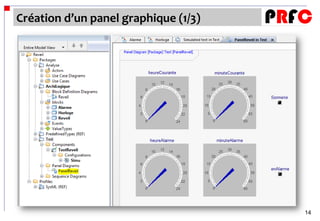

Création d’un panel graphique (1/3)




                                      14
Création d’un panel graphique (2/3)
 Chaque élément du panel est lié à une valeur ou un état
  du modèle
  • heureCourante, etc.




                                                            15
Création d’un panel graphique (3/3)
 Chaque élément du panel est lié à une valeur ou un état
  du modèle
  • Etat Sonnerie de l’alarme




                                                            16

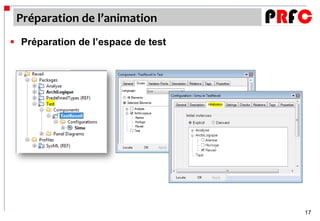

Préparation de l’animation
 Préparation de l’espace de test




                                    17

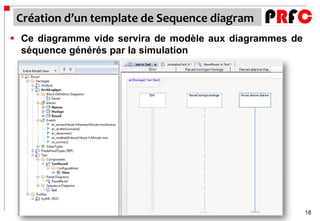

Création d’un template de Sequence diagram
 Ce diagramme vide servira de modèle aux diagrammes de
  séquence générés par la simulation




                                                          18

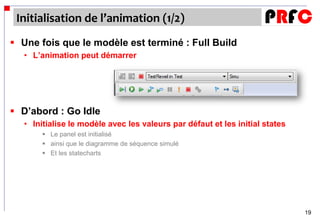

Initialisation de l’animation (1/2)
 Une fois que le modèle est terminé : Full Build
   • L’animation peut démarrer




 D’abord : Go Idle
   • Initialise le modèle avec les valeurs par défaut et les initial states
         Le panel est initialisé
         ainsi que le diagramme de séquence simulé
         Et les statecharts




                                                                              19

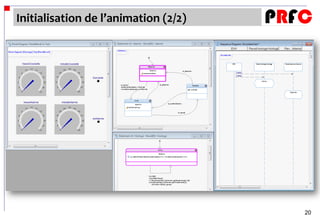

Initialisation de l’animation (2/2)




                                      20
Démarrage de l’animation
 Event Generator
  • Pour injecter des événements utilisateur




                                               21

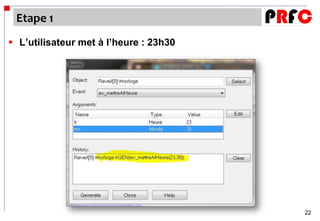

Etape 1
 L’utilisateur met à l’heure : 23h30




                                        22

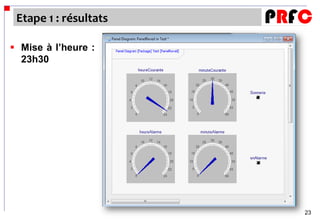

Etape 1 : résultats

 Mise à l’heure :
  23h30




                       23

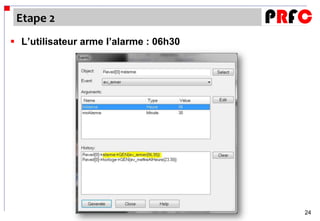

Etape 2
 L’utilisateur arme l’alarme : 06h30




                                        24

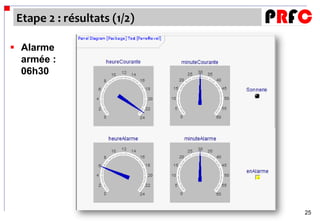

Etape 2 : résultats (1/2)

 Alarme
  armée :
  06h30




                             25

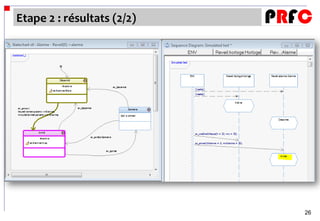

Etape 2 : résultats (2/2)




                            26

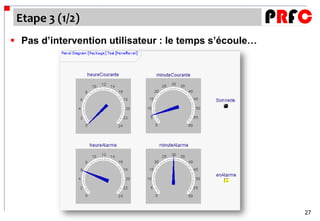

Etape 3 (1/2)
 Pas d’intervention utilisateur : le temps s’écoule…




                                                        27

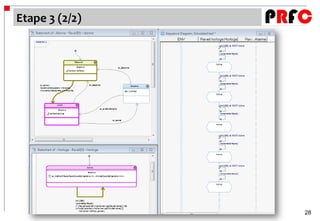

Etape 3 (2/2)




                28

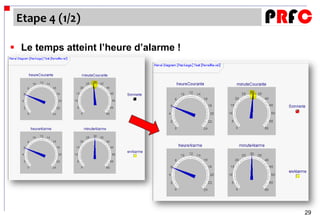

Etape 4 (1/2)

 Le temps atteint l’heure d’alarme !




                                        29

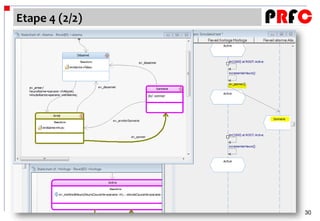

Etape 4 (2/2)




                30

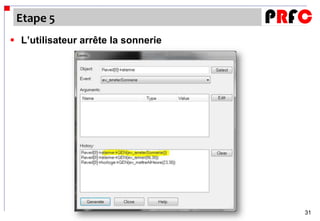

Etape 5
 L’utilisateur arrête la sonnerie




                                     31

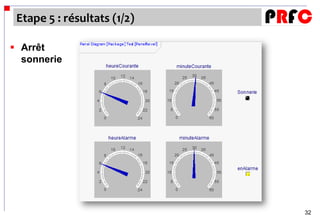

Etape 5 : résultats (1/2)

 Arrêt
  sonnerie




                             32

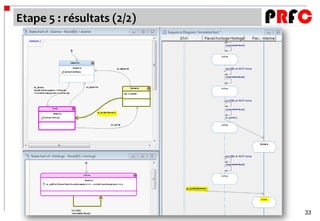

Etape 5 : résultats (2/2)




                            33

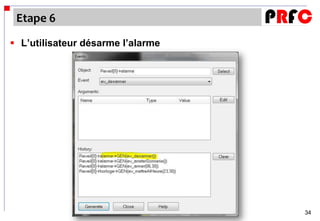

Etape 6
 L’utilisateur désarme l’alarme




                                   34

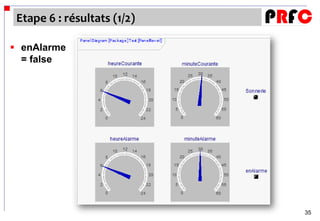

Etape 6 : résultats (1/2)

 enAlarme
  = false




                             35
Etape 6 : résultats (2/2)




                            36
