1. Langages de modélisation des
processus métiers
IDEFO Integration Definition Language 0

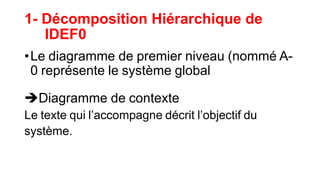

2. 1- Décomposition Hiérarchique de
IDEF0
•Le diagramme de premier niveau (nommé A-
0 représente le système global
Diagramme de contexte
Le texte qui l’accompagne décrit l’objectif du
système.

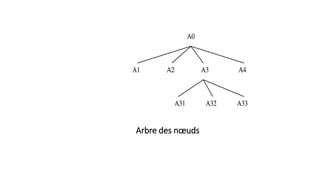

4. Arbre des nœuds

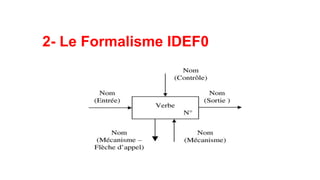

5. 2- Le Formalisme IDEF0

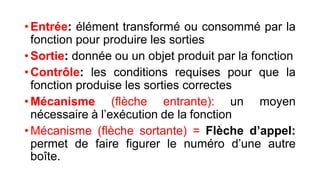

6. • Entrée: élément transformé ou consommé par la
fonction pour produire les sorties
• Sortie: donnée ou un objet produit par la fonction
• Contrôle: les conditions requises pour que la
fonction produise les sorties correctes
• Mécanisme (flèche entrante): un moyen
nécessaire à l’exécution de la fonction
• Mécanisme (flèche sortante) = Flèche d’appel:
permet de faire figurer le numéro d’une autre
boîte.

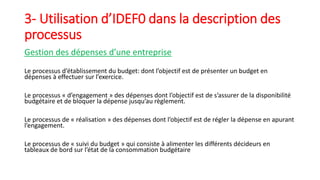

7. 3- Utilisation d’IDEF0 dans la description des
processus
Gestion des dépenses d’une entreprise
Le processus d’établissement du budget: dont l’objectif est de présenter un budget en
dépenses à effectuer sur l’exercice.
Le processus « d’engagement » des dépenses dont l’objectif est de s’assurer de la disponibilité
budgétaire et de bloquer la dépense jusqu’au règlement.
Le processus de « réalisation » des dépenses dont l’objectif est de régler la dépense en apurant
l’engagement.
Le processus de « suivi du budget » qui consiste à alimenter les différents décideurs en
tableaux de bord sur l’état de la consommation budgétaire

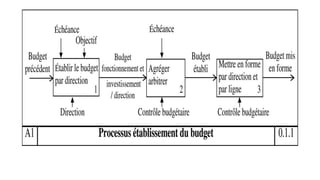

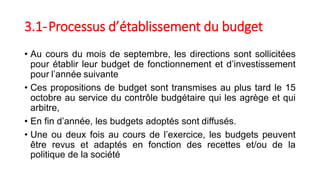

8. 3.1-Processus d’établissement du budget
• Au cours du mois de septembre, les directions sont sollicitées
pour établir leur budget de fonctionnement et d’investissement
pour l’année suivante
• Ces propositions de budget sont transmises au plus tard le 15
octobre au service du contrôle budgétaire qui les agrège et qui
arbitre,
• En fin d’année, les budgets adoptés sont diffusés.
• Une ou deux fois au cours de l’exercice, les budgets peuvent
être revus et adaptés en fonction des recettes et/ou de la
politique de la société

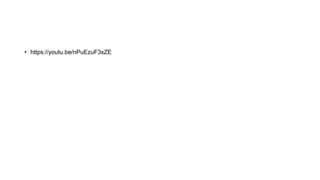

12. • https://youtu.be/nPuEzuF3xZE
