Le document décrit QMTProTime, une plateforme d'équipements de mesure de haute précision pour l'horlogerie, incluant des logiciels adaptés à divers besoins. Le système permet des mesures manuelles et automatiques, avec un accent sur la détection précise des mouvements des aiguilles et la synchronisation des données. QMTProTime est disponible en plusieurs variantes, chacune offrant des fonctionnalités spécifiques pour répondre aux exigences des clients.

1. Présentation QMTProTime | 1

2. Présentation QMTProTime | 2
QUALIMATEST SA
Gamme d’appareils de mesure QMTProTime
QUALIMATEST SA
Chemin du Pont du Centenaire 109
1228 Plan-les-Ouates (Genève) | Suisse
Tel : +41 22 884 00 30 | Fax : +41 22 884 00 40 | info@qmt.ch

3. Présentation QMTProTime | 3
Une plateforme au cœur des produits
Plateforme matérielle et
logicielle pour la réalisation
des systèmes de vision
Fonctions et services pour un
niveau de qualité Six Sigma
et une performance financière
Plateforme matérielle et
logicielle pour l'analyse
acoustique ou vibratoire
Plateforme matérielle et
logicielle pour le contrôle
d'aspect

4. Présentation QMTProTime | 5
QMTProTime – Equipement de mesure de marche diurne
• Mesure possible sur des montres terminées et des mouvements
de tous types, la marche moyenne mesurée correspond
parfaitement à la perception du client
• Précision de mesure élevée
o base de temps synchronisée avec l’acquisition d’images
o QMTTimeProcessing pour la détection de l’avance
discontinue des aiguilles et la correction des
désynchronisations d’affichage
o Base de temps GPS NTP et PTP (options)
• Un mode laboratoire pour l’analyse du fonctionnement du
mécanisme horloger (options)

5. Présentation QMTProTime | 6
QMTProTime est disponible en 3 variantes
• Variante -100 pour mesure unitaire (informatique externe)
• Variante -200 pour mesure de plateaux (informatique intégrée)
• Variante -300 pour processus industrialisés (Z motorisé)
QMTProTime-100 QMTProTime-200 QMTProTime-300

6. Présentation QMTProTime | 7
Logiciel en 3 variantes afin de proposer l'expérience
d'utilisation la plus adaptée à chaque client
Mesure de marches diurnes de
haute précision sans aucune
programmation
Mesure de marches diurnes de
haute précision avec une
programmation assistée
Mesure de marches diurnes de
haute précision avec une
programmation expert

7. Présentation QMTProTime | 8
La mesure d’états en mode manuel
• Prises d’états par vecteurs
saisis manuellement
• Synchronisation des images
avec la base de temps
• Aide intuitive à la prise d’état
• Simplicité d’utilisation

8. Présentation QMTProTime | 9
La mesure d’états en mode automatique
• Prise d’état automatisée par
programme configurable
• Localisation et détection
automatique du saut d’aiguille
• Augmentation de la précision
• Rapidité de mesure

9. Présentation QMTProTime | 10
Les mesures en mode laboratoire
• Mesure de la position des indicateurs (aiguilles, …) à haute
fréquence ou basse fréquence pour l’analyse du fonctionnement
horloger

10. Présentation QMTProTime | 11
Les mesures d’une montre avec seconde rétrograde

11. Présentation QMTProTime | 12

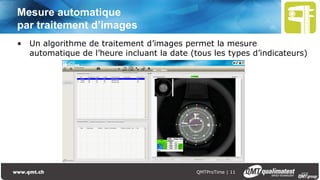

La fonction QMTTimeProcessing pour améliorer
la précision et la robustesse
Correction des désynchronisations
d’affichage
• Suppressions des erreurs
• Sur tous les indicateurs
Détection de l’avance discontinue des
aiguilles
• Variante de base avec précision de
66msec, option haute précision à
11msec
Indicateurs
désynchronisés
Indicateurs
synchronisés

12. Présentation QMTProTime | 16
Les précisions de mesure
Mesure
manuelle
Mesure automatique
Incertitude
standard
Option
Haute
Performance
Base de Temps
QMTTimeBase
20 msec/j 20 msec/j 0.5 msec/j
Synchronisation
image avec base
de temps
0.02 msec 0.02 msec 0.001msec
Mesure angulaire
d’une aiguille
(cas typique d’une
aiguille de
seconde)
31 msec 15 msec 15 msec
Avance
discontinue de
l’aiguille
167 msec
(3Hz)
125 msec
(4Hz)
66 msec
(15Hz)
10 msec
(100Hz)

13. Présentation QMTProTime | 17
Les options de base de temps
Base de temps
«compteur» pour un
temps relatif
(fonctionnement de base)
Base de temps GPS pour un
horodatage absolu à haute
précision (option)
Base de temps GPS
centralisée pour un temps de
référence commun, topologie
multi-équipements (option)

14. Présentation QMTProTime | 18
QMTProTime - Bases de temps
Base de temps
QMTTimeBase
Base de temps NTP Base de temps NTP
OCXO
Base de temps PTP
OCXO
Dérive sur 24h <20ms 2.4ms (si perte de
connection GPS)
1ms (si perte de
connection GPS)
0.5ms (si perte de
connection GMC)
Erreur absolue / GPS pas de GPS 0.8µs (±200ns for Rx /
±600ns for Tx)
0.8µs (±200ns for Rx /
±600ns for Tx) 1µs
Synchronistion générale
entre équipements
Non Oui (GPS) Oui (GPS) Oui (Grand Master Clock)
Intégration Intégrée dans l'équipement Besoin d'une antenne
extérieur
Besoin d'une antenne
extérieur
Besoin d'un serveur PTP
(GMC T200)
Antenne Non Oui (1 par équipement) Oui (1 par équipement) Oui (1 seule pour plusieurs
Base de temps pour
connection au GMC)
Connection antenne NA Câble coaxial Câble coaxial Câble Ethernet cat6
Autonomie si perte
d'alimentation
10h Aucune Aucune Aucune
Référence temps autre
équipement
Non Synchronisation NTP
RFC1305
Synchronisation NTP
RFC1305
Synchronisation PTP
IEEE1588

15. Présentation QMTProTime | 19
Programme Fit For You
Une solution sur mesure pour répondre à votre besoin
• L'adaptation d'un produit ou la
réalisation d'un développement
sur mesure
• Conseils techniques individuels et
orientation du client sur la
solution et la technologie les
mieux adaptées
• Expertise élargie et un savoir-faire
acquis au cours de nombreuses
années.
• Le succès du projet
personnalisation est garanti grâce
au processus projet Qualimatest
