Raccords rapides - Quick couplings - FG INOX
Le document présente une gamme de raccords industriels, notamment des raccords symétriques, express et à came, destinés à divers secteurs comme la chimie, l'agroalimentaire et l'irrigation. Des détails techniques, des prix et des coordonnées pour les commandes sont également fournis. Les produits sont disponibles en acier inoxydable et peuvent être livrés sous 24 heures.
Contenu connexe
Similaire à Raccords rapides - Quick couplings - FG INOX
Raccords rapides - Quick couplings - FG INOX
- 1. Produit assemblé parnos soins Produit stocké Nouveau produit Product assembled by our care Product in stock New product >>> Raccords rapides Industrie Quick couplings Raccords symétriques 89-92 Symmetrical couplings ÙƒÖ®— Ùƒ‘ Raccords express 93 Express couplings Raccords à came 94-96 Cam & groove couplings page87 à96 Some stainless steel needs ? Contact us ! Export department Tel. +33 (0)4 37 20 17 00 - Fax. +33 (0)4 37 20 21 95 - Email. export@fginox.fr - www.fginox.com FGchrono vos commandes inox sous 24h. Pour toute commande ou chantier, consultez-nous. * Sur demande délais court / Upon request short delivery

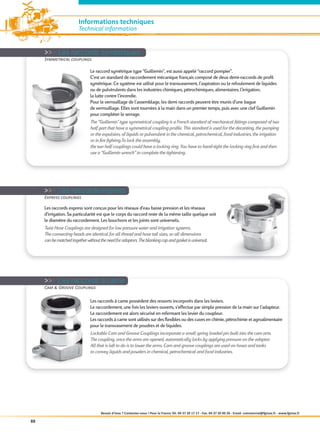

- 2. Informations techniques Technical information >>> Les raccords symétriques ^ùÃÛãÙ®‘ƒ½ ‘ÊçÖ½®Ä¦Ý Le raccord symétrique type “Guillemin”, est aussi appelé “raccord pompier”. %¯GUV WP UVCPFCTF FG TCEEQTFGOGPV OoECPKSWG HTCPnCKU EQORQUo FG FGWZ FGOKTCEEQTFU FG RTQ¶N symétrique. Ce système est utilisé pour le transvasement, l’aspiration ou le refoulement de liquides ou de pulvérulents dans les industries chimiques, pétrochimiques, alimentaires, l’irrigation, la lutte contre l’incendie. Pour le verrouillage de l’assemblage, les demi raccords peuvent être munis d’une bague de verrouillage. Elles sont tournées à la main dans un premier temps, puis avec une clef Guillemin pour compléter le serrage. 6JG ®¯)WKNNGOKP V[RG U[OOGVTKECN EQWRNKPI KU C (TGPEJ UVCPFCTF QH OGEJCPKECN ¶VVKPIU EQORQUGF QH VYQ JCNH RCTV VJCV JCXG C U[OOGVTKECN EQWRNKPI RTQ¶NG 6JKU UVCPFCTF KU WUGF HQT VJG FGECPVKPI VJG RWORKPI QT VJG GZRWNUKQP QH NKSWKFU QT RWNXGTWNGPV KP VJG EJGOKECN RGVTQEJGOKECN HQQF KPFWUVTKGU VJG KTTKICVKQP QT KP ¶TG ¶IJVKPI6Q NQEM VJG CUUGODN[ VJG VYQ JCNH EQWRNKPIU EQWNF JCXG C NQEMKPI TKPI ;QW JCXG VQ JCPFVKIJV VJG NQEMKPI TKPI ¶TUV CPF VJGP WUG C ¬)WKNNGOKP YTGPEJ VQ EQORNGVG VJG VKIJVGPKPI Les raccords express øÖÙ›ÝÝ ‘ÊçÖ½®Ä¦Ý Les raccords express sont conçus pour les réseaux d’eau basse pression et les réseaux d’irrigation. Sa particularité est que le corps du raccord reste de la même taille quelque soit le diamètre du raccordement. Les bouchons et les joints sont universels. 6YKUV *QUG %QWRNKPIU CTG FGUKIPGF HQT NQY RTGUUWTG YCVGT CPF KTTKICVKQP U[UVGOU 6JG EQPPGEVKPI JGCFU CTG KFGPVKECN HQT CNN VJTGCF CPF JQUG VCKN UKGU UQ CNN FKOGPUKQPU ECP DG OCVEJGF VQIGVJGT YKVJQWV VJG PGGF HQT CFCRVQTU 6JG DNCPMKPI ECR CPF ICUMGV KU WPKXGTUCN Les raccords à came ƒÃ 'ÙÊÊò› ÊçÖ½®Ä¦Ý Les raccords à came possèdent des ressorts incorporés dans les leviers. Le raccordement, une fois les leviers ouverts, s’effectue par simple pression de la main sur l’adapteur. Le raccordement est alors sécurisé en refermant les levier du coupleur. .GU TCEEQTFU i ECOG UQPV WVKNKUoU UWT FGU ·GZKDNGU QW FGU EWXGU GP EJKOKG RoVTQEJKOKG GV CITQCNKOGPVCKTG pour le transvasement de poudres et de liquides. .QEMCDNG %CO CPF )TQQXG %QWRNKPIU KPEQTRQTCVG C UOCNN URTKPI NQCFGF RKP DWKNV KPVQ VJG ECO CTO 6JG EQWRNKPI QPEG VJG CTOU CTG QRGPGF CWVQOCVKECNN[ NQEMU D[ CRRN[KPI RTGUUWTG QP VJG CFCRVQT #NN VJCV KU NGHV VQ FQ KU VQ NQYGT VJG CTOU %CO CPF ITQQXG EQWRNKPIU CTG WUGF QP JQUGU CPF VCPMU VQ EQPXG[ NKSWKFU CPF RQYFGTU KP EJGOKECN RGVTQEJGOKECN CPF HQQF KPFWUVTKGU Besoin d’inox ? Contactez-nous ! Pour la France Tél. 04 37 20 17 17 - Fax. 04 37 20 00 26 - Email. commercial@fginox.fr - www.fginox.fr 88
- 3. Raccords Symétriques -Symmetrical couplings Demi-raccords avec verrou Lockable half couplings Demi-raccords à souder I.4SVL WELDING HALF COUPLINGS I.RAP Poids (Kg) Prix DN D A L Ref. Nature Weight Price 15 15 21 51 0,140 4SVL15 316 90,07 € 20 19 26 57 0,165 4SVL20 316 90,07 € 25 23 33 59 0,240 4SVL25 316 90,07 € 32 28 33 55 0,240 4SVL32 316 135,70 € 40 38 48 73 0,500 4SVL40 316 104,25 € 50 48 60 87 0,865 4SVL50 316 92,65 € 65 62 75 96 1,340 4SVL65 316 115,85 € A D 80 80 89 102 1,660 4SVL80 316 138,72 € 100 98 114 116 2,585 4SVL100 316 274,83 € L Demi-raccords filetés femelles I.4SVF BSP FEMALE HALF COUPLINGS I.RAP Poids (Kg) Prix DN G D L Ref. Nature Weight Price ÙƒÖ®— 15 1/2 15 69 0,190 4SVF15 316 122,16 € Ùƒ‘ 20 3/4 19 73 0,240 4SVF20 316 133,59 € 25 1 23 82 0,360 4SVF25 316 154,71 € 32 11/4 28 82 0,515 4SVF32 316 165,42 € 40 11/2 38 75 0,540 4SVF40 316 50,99 € 50 2 48 72 0,670 4SVF50 316 89,71 € 65 21/2 64 68 1,025 4SVF65 316 132,87 € D G 80 3 80 82 1,355 4SVF80 316 135,96 € 100 4 98 85 1,575 4SVF100 316 229,07 € L Demi-raccords filetés mâles I.4SVM BSP MALE HALF COUPLINGS I.RAP Poids (Kg) Prix DN G D L Ref. Nature Weight Price 15 1/2 15 51 0,110 4SVM15 316 101,87 € 20 3/4 19 57 0,160 4SVM20 316 110,83 € 25 1 23 59 0,235 4SVM25 316 103,05 € 32 11/4 28 70 0,365 4SVM32 316 134,47 € 40 11/2 38 73 0,475 4SVM40 316 70,86 € 50 2 48 87 0,845 4SVM50 316 89,61 € 65 21/2 62 96 1,270 4SVM65 316 113,51 € G D 80 3 80 102 1,565 4SVM80 316 143,07 € 100 4 98 116 2,485 4SVM100 316 203,94 € L Demi-raccords annelés I.4SVA MULTI SERRATED HALF COUPLINGS I.RAP Poids (Kg) Prix DN D A L Ref. Nature Weight Price 15 15 20 66 0,150 4SVA15 316 96,56 € 20 19 25 76 0,185 4SVA20 316 109,36 € 25 23 30 76 0,245 4SVA25 316 115,85 € 32 28 35 78 0,295 4SVA32 316 128,73 € 40 32 45 94 0,510 4SVA40 316 115,85 € 50 48 55 118 0,905 4SVA50 316 99,93 € 65 62 70 119 1,275 4SVA65 316 174,94 € D A 80 80 90 142 2,015 4SVA80 316 142,25 € 100 98 110 166 3,165 4SVA100 316 288,07 € L Some stainless steel needs ? Contact us ! Export department Tel. +33 (0)4 37 20 17 00 - Fax. +33 (0)4 37 20 21 95 - Email. export@fginox.fr - www.fginox.com FGchrono vos commandes inox sous 24h. Pour toute commande ou chantier, consultez-nous. 89 * Sur demande délais court / Upon request short delivery

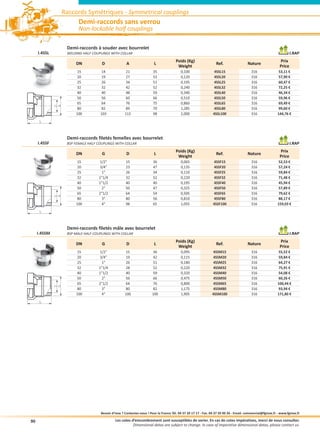

- 4. Raccords Symétriques -Symmetrical couplings Demi-raccords sans verrou Non-lockable half couplings Demi-raccords à souder avec bourrelet I.4SSL WELDING HALF COUPLINGS WITH COLLAR I.RAP Poids (Kg) Prix DN D A L Ref. Nature Weight Price 15 14 21 35 0,100 4SSL15 316 53,11 € 20 19 27 53 0,120 4SSL20 316 57,90 € 25 26 34 51 0,195 4SSL25 316 60,47 € 32 32 42 52 0,240 4SSL32 316 72,25 € 40 40 48 59 0,340 4SSL40 316 46,34 € 50 56 60 66 0,510 4SSL50 316 59,96 € 65 64 76 75 0,860 4SSL65 316 69,49 € A D 80 82 89 70 1,285 4SSL80 316 99,60 € 100 103 113 98 2,000 4SSL100 316 144,76 € L Demi-raccords filetés femelles avec bourrelet I.4SSF BSP FEMALE HALF COUPLINGS WITH COLLAR I.RAP Poids (Kg) Prix DN G D L Ref. Nature Weight Price 15 1/2 15 36 0,065 4SSF15 316 52,53 € 20 3/4 23 47 0,135 4SSF20 316 57,24 € 25 1 26 34 0,110 4SSF25 316 59,84 € 32 11/4 32 52 0,220 4SSF32 316 71,48 € 40 11/2 40 40 0,195 4SSF40 316 45,94 € 50 2 50 47 0,325 4SSF50 316 57,89 € 65 21/2 64 54 0,505 4SSF65 316 79,62 € A D 80 3 80 56 0,810 4SSF80 316 88,17 € 100 4 98 65 1,055 4SSF100 316 159,03 € L Demi-raccords filetés mâle avec bourrelet I.4SSM BSP MALE HALF COUPLINGS WITH COLLAR I.RAP Poids (Kg) Prix DN G D L Ref. Nature Weight Price 15 1/2 15 36 0,095 4SSM15 316 55,52 € 20 3/4 19 42 0,115 4SSM20 316 59,84 € 25 1 26 51 0,180 4SSM25 316 64,27 € 32 11/4 28 52 0,220 4SSM32 316 75,91 € 40 11/2 40 59 0,320 4SSM40 316 54,08 € 50 2 56 66 0,475 4SSM50 316 60,26 € 65 21/2 64 76 0,800 4SSM65 316 100,44 € G D 80 3 80 82 1,175 4SSM80 316 93,94 € 100 4 100 100 1,905 4SSM100 316 171,80 € L Besoin d’inox ? Contactez-nous ! Pour la France Tél. 04 37 20 17 17 - Fax. 04 37 20 00 26 - Email. commercial@fginox.fr - www.fginox.fr 90 Les cotes d’emcombrement sont susceptibles de varier. En cas de cotes impératives, merci de nous consulter. Dimensional datas are subject to change. In case of imperative dimensional datas, please contact us.

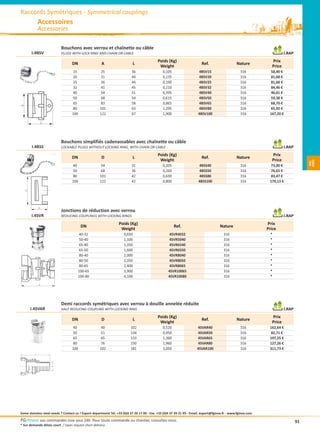

- 5. Raccords Symétriques -Symmetrical couplings Accessoires Accessories Bouchons avec verrou et chaînette ou câble I.4BSV PLUGS WITH LOCK RING AND CHAIN OR CABLE I.RAP Poids (Kg) Prix DN A L Ref. Nature Weight Price 15 25 36 0,105 4BSV15 316 58,40 € 20 31 44 0,135 4BSV20 316 81,68 € 25 36 44 0,190 4BSV25 316 81,68 € 32 41 45 0,210 4BSV32 316 84,46 € 40 54 51 0,395 4BSV40 316 46,61 € 50 68 54 0,615 4BSV50 316 59,38 € 65 83 58 0,865 4BSV65 316 68,70 € A 80 101 63 1,295 4BSV80 316 65,92 € 100 122 67 1,900 4BSV100 316 167,20 € L Bouchons simplifiés cadenassables avec chaînette ou câble I.4BSS LOCKABLE PLUGS WITHOUT LOCKING RING, WITH CHAIN OR CABLE I.RAP Poids (Kg) Prix DN D L Ref. Nature Weight Price ÙƒÖ®— Ùƒ‘ 40 54 31 0,205 4BSS40 316 73,00 € 50 68 36 0,260 4BSS50 316 76,65 € 80 101 42 0,630 4BSS80 316 83,47 € 100 122 42 0,800 4BSS100 316 170,13 € D L Jonctions de réduction avec verrou I.4SVR REDUCING COUPLINGS WITH LOCKING RINGS I.RAP Poids (Kg) Prix DN Ref. Nature Weight Price 40-32 0,650 4SVR4032 316 * 50-40 1,100 4SVR5040 316 * 65-40 1,350 4SVR6540 316 * 65-50 1,600 4SVR6550 316 * 80-40 2,000 4SVR8040 316 * 80-50 2,350 4SVR8050 316 * 80-65 2,400 4SVR8065 316 * 100-65 3,900 4SVR10065 316 * 100-80 4,100 4SVR10080 316 * L Demi raccords symétriques avec verrou à douille annelée réduite I.4SVAR HALF REDUCING COUPLING WITH LOCKING RING I.RAP Poids (Kg) Prix DN D L Ref. Nature Weight Price 40 40 102 0,520 4SVAR40 316 162,64 € 50 51 134 0,950 4SVAR50 316 82,71 € 65 65 133 1,360 4SVAR65 316 197,25 € 80 76 150 1,960 4SVAR80 316 127,26 € 100 102 181 3,050 4SVAR100 316 311,73 € L D Some stainless steel needs ? Contact us ! Export department Tel. +33 (0)4 37 20 17 00 - Fax. +33 (0)4 37 20 21 95 - Email. export@fginox.fr - www.fginox.com FGchrono vos commandes inox sous 24h. Pour toute commande ou chantier, consultez-nous. 91 * Sur demande délais court / Upon request short delivery
- 6. Raccords Symétriques -Symmetrical couplings Accessoires Accessories Joints de raccord symétriques I.JARS GASKETS FOR SYMMETRICAL HALF-COUPLINGS I.RAP Poids (Kg) Prix Prix Prix Prix DN Ref. Nature Ref. Nature Ref. Nature Ref. Nature Weight Price Price Price Price 15 - JBRS15 BUNA 1,39 € - - - JVRS15 FKM 13,46 € JTRS15 PTFE 7,89 € 20 - JBRS20 BUNA 0,70 € - - - JVRS20 FKM 14,71 € JTRS20 PTFE 9,01 € 25 - JBRS25 BUNA 0,70 € - - - JVRS25 FKM 15,61 € JTRS25 PTFE 9,73 € 32 - JBRS32 BUNA 0,70 € - - - JVRS32 FKM 20,94 € JTRS32 PTFE 10,83 € 40 - JBRS40 BUNA 1,05 € JARS40 Blanc Alimentaire 2,12 € JVRS40 FKM 26,09 € JTRS40 PTFE 12,47 € 50 - JBRS50 BUNA 1,16 € JARS50 Blanc Alimentaire 2,35 € JVRS50 FKM 36,37 € JTRS50 PTFE 15,44 € 65 - JBRS65 BUNA 1,51 € JARS65 Blanc Alimentaire 3,49 € JVRS65 FKM 42,44 € JTRS65 PTFE 24,06 € d D 80 - JBRS80 BUNA 1,83 € JARS80 Blanc Alimentaire 4,80 € JVRS80 FKM 47,40 € JTRS80 PTFE 26,82 € 100 - JBRS100 BUNA 2,53 € JARS100 Blanc Alimentaire 7,16 € JVRS100 FKM 70,17 € JTRS100 PTFE 32,69 € e Colliers à 2 demi-coquilles I.CDC 2 PIECES PIPE HOLDERS I.RAP Poids (Kg) Prix DN Ø Min/Max B L H Boulonnerie Ref. Nature Weight Price 13x5 22/24 59 50 51 4xM6x20 0,210 CDC13 316L * 19x6 30/33 68 50 61 4xM6x20 0,260 CDC19 316L * 25x6 36/39 75 50 67 4xM6x20 0,320 CDC25 316L * 32x6 43/46 81 50 74 4xM6x20 0,320 CDC32 316L * 38x6,5 50/52 85 50 81 4xM6x20 0,410 CDC38 316L * 50x8 64/67 106 57 100 4xM6x25 0,650 CDC50 316L * 65x7 78/82 121 75 119 4xM8x25 1,200 CDC65 316L * 75x8 89/93 133 77 128 4xM8x25 1,500 CDC75 316L * B H 100x8 114/119 167 120 163 4xM10x40 2,970 CDC100 316L * L DN Ø Besoin d’inox ? Contactez-nous ! Pour la France Tél. 04 37 20 17 17 - Fax. 04 37 20 00 26 - Email. commercial@fginox.fr - www.fginox.fr 92 Les cotes d’emcombrement sont susceptibles de varier. En cas de cotes impératives, merci de nous consulter. Dimensional datas are subject to change. In case of imperative dimensional datas, please contact us.

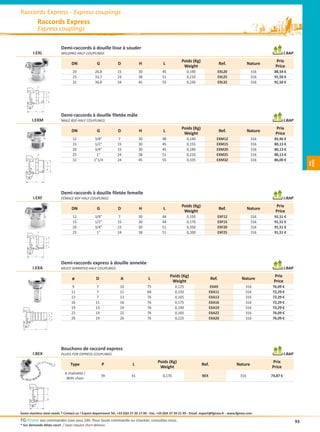

- 7. Raccords Express -Express couplings Raccords Express Express couplings Demi-raccords à douille lisse à souder I.EXL WELDING HALF COUPLINGS I.RAP Poids (Kg) Prix DN G D H L Ref. Nature Weight Price 20 26,8 15 30 45 0,190 EXL20 316 88,54 € 25 33,7 24 38 51 0,210 EXL25 316 91,50 € 32 36,8 24 45 55 0,230 EXL32 316 91,50 € H D G L Demi-raccords à douille filetée mâle I.EXM MALE BSP HALF COUPLINGS I.RAP Poids (Kg) Prix DN G D H L Ref. Nature Weight Price 12 3/8 7 30 48 0,140 EXM12 316 85,96 € 15 1/2 15 30 45 0,155 EXM15 316 80,13 € 20 3/4 15 30 45 0,180 EXM20 316 80,13 € H 25 1 24 38 51 0,220 EXM25 316 80,13 € 32 11/4 24 45 55 0,335 EXM32 316 86,00 € ÙƒÖ®— Ùƒ‘ D G L Demi-raccords à douille filetée femelle I.EXF FEMALE BSP HALF COUPLINGS I.RAP Poids (Kg) Prix DN G D H L Ref. Nature Weight Price 12 3/8 7 30 44 0,150 EXF12 316 91,51 € 15 1/2 15 30 44 0,170 EXF15 316 91,51 € 20 3/4 15 30 51 0,350 EXF20 316 91,51 € H 25 1 24 38 51 0,200 EXF25 316 91,51 € D G L Demi-raccords express à douille annelée I.EXA MULTI SERRATED HALF COUPLINGS I.RAP Poids (Kg) Prix ø D A L Ref. Nature Weight Price 9 7 10 75 0,125 EXA9 316 76,09 € 11 7 11 68 0,150 EXA11 316 72,29 € 13 7 13 76 0,165 EXA13 316 72,29 € 16 11 16 76 0,175 EXA16 316 72,29 € 19 13 19 76 0,190 EXA19 316 72,29 € 22 19 22 76 0,165 EXA22 316 76,09 € A D 26 19 26 76 0,225 EXA26 316 76,09 € L Bouchons de raccord express I.BEX PLUGS FOR EXPRESS COUPLINGS I.RAP Poids (Kg) Prix Type P L Ref. Nature Weight Price A chaînette / 39 41 0,170 BEX 316 74,87 € With chain P L Some stainless steel needs ? Contact us ! Export department Tel. +33 (0)4 37 20 17 00 - Fax. +33 (0)4 37 20 21 95 - Email. export@fginox.fr - www.fginox.com FGchrono vos commandes inox sous 24h. Pour toute commande ou chantier, consultez-nous. 93 * Sur demande délais court / Upon request short delivery
- 8. Raccords à came- Cam Groove Couplings Coupleurs à came Cam groove couplers Coupleurs cannelés type C I.RCCC C - TYPE HOSE END COUPLERS I.RAP Poids (Kg) Prix DN A E L Ref. Nature Weight Price 15 15 40 66 0,135 RCCC15 316 12,72 € 20 21 50 84 0,245 RCCC20 316 15,22 € 25 27 60 98 0,325 RCCC25 316 20,97 € 32 34 80 103 0,665 RCCC32 316 32,52 € 40 41 89 106 0,800 RCCC40 316 35,60 € 50 53 97 127 0,875 RCCC50 316 49,39 € 65 67 110 137 1,295 RCCC65 316 61,86 € E A 80 79 135 160 1,750 RCCC80 316 94,09 € 100 105 165 170 2,650 RCCC100 316 149,31 € L 125 - - - - RCCC125 316 * 150 - - - - RCCC150 316 * Coupleurs mâles type B I.RCCM B - TYPE MALE COUPLERS I.RAP Poids (Kg) Prix DN G E L Ref. Nature Weight Price 15 1/2 46 46 0,165 RCCM15 316 12,36 € 20 3/4 50 52 0,205 RCCM20 316 14,67 € 25 1 60 62 0,285 RCCM25 316 18,96 € 32 11/4 80 67 0,555 RCCM32 316 29,66 € 40 11/2 89 70 0,670 RCCM40 316 30,54 € 50 2 97 79 0,730 RCCM50 316 43,52 € 65 21/2 110 89 0,935 RCCM65 316 59,07 € G E 80 3 135 91 1,385 RCCM80 316 81,11 € 100 4 165 102 2,150 RCCM100 316 140,29 € L 125 5 - - - RCCM125 316 * 150 6 - - - RCCM150 316 * NEW Coupleurs à souder BW I.RCCBW BW MALE COUPLERS I.RAP Poids (Kg) Prix DN A E L L1 Ref. Nature Weight Price 15 21,3 46 45,5 15,5 0,165 RCCBW15 316 8,89 € 20 26,9 50 46,7 16,5 0,205 RCCBW20 316 9,35 € 25 33,7 60 57,5 19,5 0,285 RCCBW25 316 13,03 € 32 42,4 80 64,2 21 0,555 RCCBW32 316 20,84 € 40 48,3 89 67,9 21,5 0,670 RCCBW40 316 31,73 € 50 60,3 97 76,8 25,3 0,730 RCCBW50 316 39,54 € 65 76,1 110 83,1 29,5 0,935 RCCBW65 316 61,45 € 80 88,9 135 87,8 32,8 1,385 RCCBW80 316 76,01 € 100 114,3 165 89,8 33,8 2,150 RCCBW100 316 125,23 € Coupleurs femelles type D I.RCCF D - TYPE FEMALE COUPLERS I.RAP Poids (Kg) Prix DN G K E L Ref. Nature Weight Price 15 1/2 27 40 47 0,155 RCCF15 316 14,01 € 20 3/4 38 50 51 0,230 RCCF20 316 15,55 € 25 1 41 60 62 0,340 RCCF25 316 20,97 € 32 11/4 51 80 71 0,630 RCCF32 316 31,90 € 40 11/2 57 89 71 0,700 RCCF40 316 36,04 € 50 2 71 97 75 0,885 RCCF50 316 49,39 € 65 21/2 84 110 86 1,120 RCCF65 316 62,08 € G E K 80 3 100 135 89 1,675 RCCF80 316 90,35 € 100 4 129 165 95 2,550 RCCF100 316 134,24 € L 125 5 - - - - RCCF125 316 * 150 6 - - - - RCCF150 316 * Besoin d’inox ? Contactez-nous ! Pour la France Tél. 04 37 20 17 17 - Fax. 04 37 20 00 26 - Email. commercial@fginox.fr - www.fginox.fr 94 Les cotes d’emcombrement sont susceptibles de varier. En cas de cotes impératives, merci de nous consulter. Dimensional datas are subject to change. In case of imperative dimensional datas, please contact us.

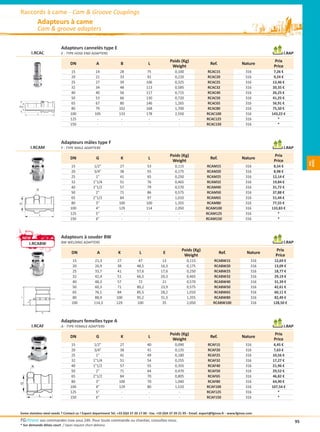

- 9. Raccords à came- Cam Groove Couplings Adapteurs à came Cam groove adapters Adapteurs cannelés type E I.RCAC E - TYPE HOSE END ADAPTERS I.RAP Poids (Kg) Prix DN A B L Ref. Nature Weight Price 15 14 28 75 0,100 RCAC15 316 7,26 € 20 21 33 92 0,220 RCAC20 316 9,24 € 25 27 39 106 0,325 RCAC25 316 13,46 € 32 34 48 113 0,585 RCAC32 316 20,35 € 40 40 56 117 0,715 RCAC40 316 26,25 € 50 53 66 130 0,720 RCAC50 316 41,25 € 65 67 80 146 1,265 RCAC65 316 56,91 € B A 80 79 102 168 1,700 RCAC80 316 75,50 € L 100 105 133 178 2,550 RCAC100 316 143,22 € 125 - - - - RCAC125 316 * 150 - - - - RCAC150 316 * Adapteurs mâles type F I.RCAM F - TYPE MALE ADAPTERS I.RAP Poids (Kg) Prix DN G K L Ref. Nature Weight Price ÙƒÖ®— Ùƒ‘ 15 1/2 27 53 0,115 RCAM15 316 8,54 € 20 3/4 38 55 0,175 RCAM20 316 8,98 € 25 1 41 65 0,250 RCAM25 316 12,14 € 32 11/4 51 76 0,465 RCAM32 316 19,84 € 40 11/2 57 79 0,570 RCAM40 316 31,72 € K 50 2 71 86 0,575 RCAM50 316 37,88 € 65 21/2 84 97 1,010 RCAM65 316 51,44 € 80 3 100 100 1,355 RCAM80 316 77,55 € G 100 4 129 114 2,050 RCAM100 316 133,83 € L 125 5 - - - RCAM125 316 * 150 6 - - - RCAM150 316 * NEW Adapteurs à souder BW I.RCABW BW WELDING ADAPTERS I.RAP Poids (Kg) Prix DN A K L E Ref. Nature Weight Price 15 21,3 27 47 13 0,115 RCABW15 316 12,69 € 20 26,9 38 48,5 16,3 0,175 RCABW20 316 13,09 € 25 33,7 41 57,6 17,6 0,250 RCABW25 316 18,77 € 32 42,4 51 66,5 20,3 0,465 RCABW32 316 29,19 € 40 48,3 57 72 21 0,570 RCABW40 316 31,39 € 50 60,3 71 80,2 23,9 0,575 RCABW50 316 42,61 € 65 76,1 84 85,5 28,2 1,010 RCABW65 316 60,11 € 80 88,9 100 95,2 31,3 1,355 RCABW80 316 82,49 € 100 114,3 129 100 35 2,050 RCABW100 316 128,50 € Adapteurs femelles type A I.RCAF A - TYPE FEMALE ADAPTERS I.RAP Poids (Kg) Prix DN G K L Ref. Nature Weight Price 15 1/2 27 40 0,090 RCAF15 316 6,45 € 20 3/4 38 41 0,135 RCAF20 316 7,63 € 25 1 41 49 0,180 RCAF25 316 10,56 € 32 11/4 51 54 0,255 RCAF32 316 17,27 € K 40 11/2 57 55 0,355 RCAF40 316 21,96 € 50 2 71 64 0,470 RCAF50 316 29,52 € 65 21/2 84 70 0,805 RCAF65 316 46,82 € 80 3 100 70 1,040 RCAF80 316 64,90 € G 100 4 129 80 1,510 RCAF100 316 107,54 € 125 5 - - - RCAF125 316 * L 150 6 - - - RCAF150 316 * Some stainless steel needs ? Contact us ! Export department Tel. +33 (0)4 37 20 17 00 - Fax. +33 (0)4 37 20 21 95 - Email. export@fginox.fr - www.fginox.com FGchrono vos commandes inox sous 24h. Pour toute commande ou chantier, consultez-nous. 95 * Sur demande délais court / Upon request short delivery

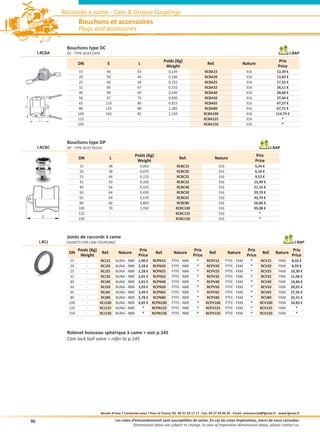

- 10. Raccords à came- Cam Groove Couplings Bouchons et accessoires Plugs and accessories Bouchons type DC I.RCBA DC - TYPE DUST CAPS I.RAP Poids (Kg) Prix DN E L Ref. Nature Weight Price 15 40 43 0,145 RCBA15 316 12,39 € 20 50 45 0,180 RCBA20 316 13,82 € 25 60 56 0,255 RCBA25 316 17,53 € 32 80 67 0,510 RCBA32 316 26,11 € 40 89 69 0,540 RCBA40 316 28,60 € 50 97 75 0,690 RCBA50 316 37,44 € 65 110 80 0,915 RCBA65 316 47,37 € E 80 135 80 1,385 RCBA80 316 67,72 € 100 165 82 2,150 RCBA100 316 114,73 € L 125 - - - RCBA125 316 * 150 - - - RCBA150 316 * Bouchons type DP I.RCBC DP - TYPE DUST PLUGS I.RAP Poids (Kg) Prix DN L Ref. Nature Weight Price 15 38 0,063 RCBC15 316 5,24 € 20 38 0,075 RCBC20 316 6,16 € 25 44 0,125 RCBC25 316 9,53 € 32 50 0,260 RCBC32 316 15,99 € 40 56 0,325 RCBC40 316 21,16 € 50 64 0,430 RCBC50 316 29,70 € 65 64 0,570 RCBC65 316 43,74 € 80 66 0,865 RCBC80 316 56,06 € 100 70 1,350 RCBC100 316 95,08 € 125 - - RCBC125 316 * L 150 - - RCBC150 316 * Joints de raccords à came I.RCJ GASKETS FOR CAM COUPLINGS I.RAP Poids (Kg) Prix Prix Prix Prix DN Ref. Nature Ref. Nature Ref. Nature Ref. Nature Weight Price Price Price Price 15 - RCJ15 BUNA - NBR 1,90 € RCPN15 PTFE - NBR * RCPV15 PTFE - FKM * RCV15 FKM 8,32 € 20 - RCJ20 BUNA - NBR 2,28 € RCPN20 PTFE - NBR * RCPV20 PTFE - FKM * RCV20 FKM 8,93 € 25 - RCJ25 BUNA - NBR 2,28 € RCPN25 PTFE - NBR * RCPV25 PTFE - FKM * RCV25 FKM 10,30 € 32 - RCJ32 BUNA - NBR 2,81 € RCPN32 PTFE - NBR * RCPV32 PTFE - FKM * RCV32 FKM 11,06 € 40 - RCJ40 BUNA - NBR 2,81 € RCPN40 PTFE - NBR * RCPV40 PTFE - FKM * RCV40 FKM 14,84 € 50 - RCJ50 BUNA - NBR 3,03 € RCPN50 PTFE - NBR * RCPV50 PTFE - FKM * RCV50 FKM 20,01 € 65 - RCJ65 BUNA - NBR 3,49 € RCPN65 PTFE - NBR * RCPV65 PTFE - FKM * RCV65 FKM 27,35 € 80 - RCJ80 BUNA - NBR 3,78 € RCPN80 PTFE - NBR * RCPV80 PTFE - FKM * RCV80 FKM 32,31 € 100 - RCJ100 BUNA - NBR 4,85 € RCPN100 PTFE - NBR * RCPV100 PTFE - FKM * RCV100 FKM 54,83 € 125 - RCJ125 BUNA - NBR * RCPN125 PTFE - NBR * RCPV125 PTFE - FKM * RCV125 FKM * 150 - RCJ150 BUNA - NBR * RCPN150 PTFE - NBR * RCPV150 PTFE - FKM * RCV150 FKM * Robinet boisseau sphérique à came voir p.145 Cam lock ball valve refer to p.145 Besoin d’inox ? Contactez-nous ! Pour la France Tél. 04 37 20 17 17 - Fax. 04 37 20 00 26 - Email. commercial@fginox.fr - www.fginox.fr 96 Les cotes d’emcombrement sont susceptibles de varier. En cas de cotes impératives, merci de nous consulter. Dimensional datas are subject to change. In case of imperative dimensional datas, please contact us.
