Rep Fuite

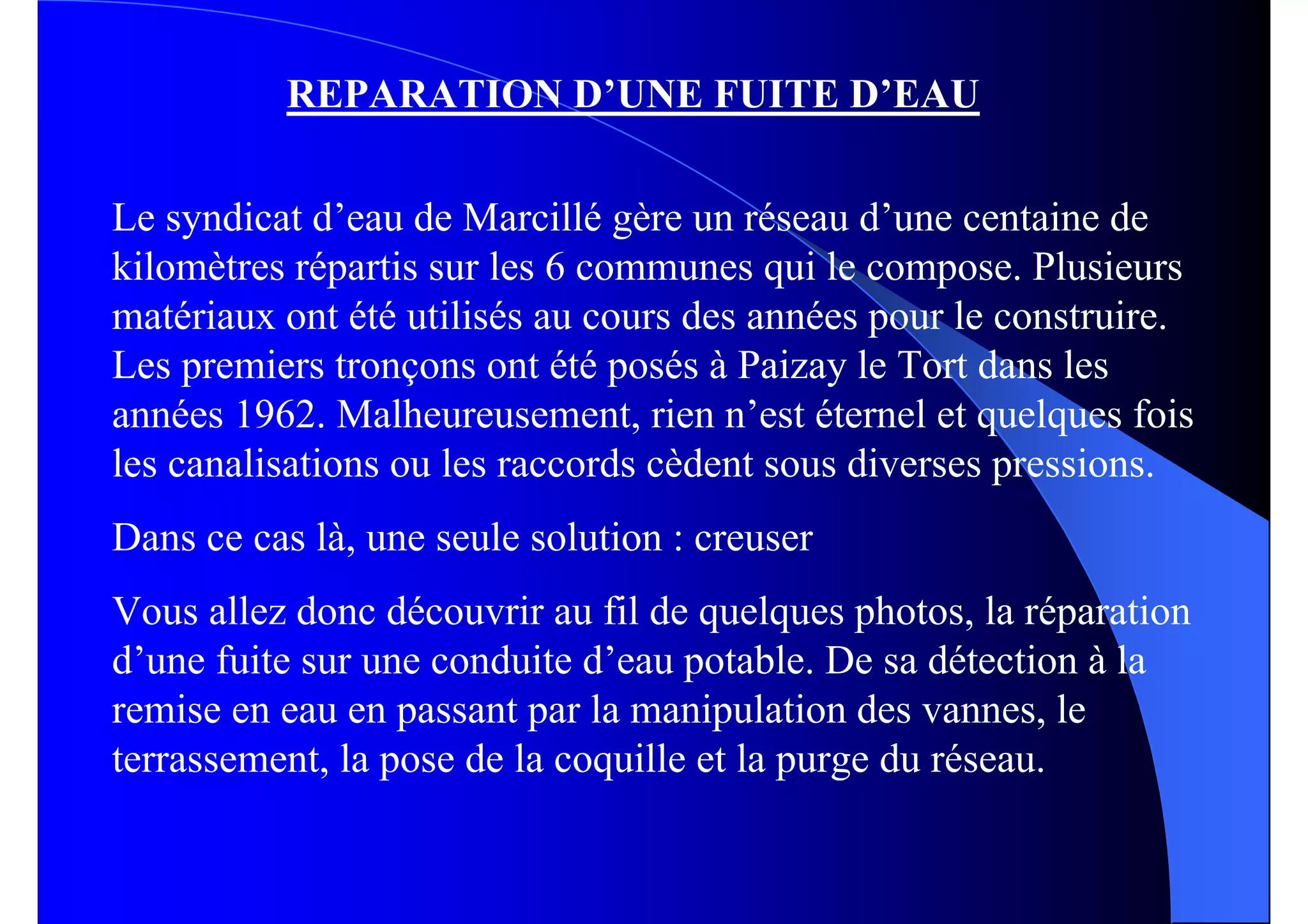

1. REPARATION D’UNE FUITE D’EAU
Le syndicat d’eau de Marcillé gère un réseau d’une centaine de
kilomètres répartis sur les 6 communes qui le compose. Plusieurs
matériaux ont été utilisés au cours des années pour le construire.
Les premiers tronçons ont été posés à Paizay le Tort dans les
années 1962. Malheureusement, rien n’est éternel et quelques fois
les canalisations ou les raccords cèdent sous diverses pressions.
Dans ce cas là, une seule solution : creuser
Vous allez donc découvrir au fil de quelques photos, la réparation
d’une fuite sur une conduite d’eau potable. De sa détection à la
remise en eau en passant par la manipulation des vannes, le
terrassement, la pose de la coquille et la purge du réseau.
2. Détection et localisation de la fuite
Nous avons à notre disposition divers matériels nous permettant de
localiser une fuite très rapidement. Notre premier outil est représenté
par la télégestion. Tous les ouvrages présents sur le réseau sont reliés
entre eux et peuvent être « interrogés » via un ordinateur. Ce qui
nous permet d’avoir un suivi des consommations et des débits en
temps réel.
De plus, la présence de compteurs à différents endroits stratégiques
permet de sectoriser le réseau et d’identifier le tronçon défaillant.
3. La détection
La première étape sur
le terrain implique
l’utilisation d’une
sonde à ultrasons qui
nous permet de
localiser la fuite très
précisément.
4. Le terrassement
Une fois la fuite localisée, nous faisons intervenir une mini-pelle
pour dégager la conduite et permettre la réparation. Les conduites
sont enterrées généralement à 1 mètre sous terre, les remblais
occasionnés par l’intervention sont évacués par l’entrepreneur.
5. Nettoyage de la conduite
Une fois la conduite
dégagée il faut la nettoyer,
c’est-à-dire enlever toutes
les aspérités présentes à la
surface du tuyau afin que
la coquille entoure
parfaitement la
canalisation et neutralise
totalement la fuite. Pour se
faire, nous utilisons divers
matériels très efficaces.
6. Pose de la coquille
Une fois la conduite lisse et propre, nous pouvons positionner la
coquille à l’endroit de la fuite. Elle se présente sous la forme
d’un « bracelet » qui va enserrer et épouser la forme du tuyau. Il
ne reste plus qu’à visser les écrous.
7. Remise en eau de la conduite
La réparation en elle-même
est terminée. La fuite a été
localisée, le tuyau dégagé et
la coquille posée. Il ne reste
plus qu’à ré-alimenter le
tronçon en ouvrant
progressivement les vannes
ce qui va remettre la
conduite en pression. Nous
observons la réaction de la
coquille et vérifions la
disparition de la fuite.
8. Purge du réseau
La réparation de la fuite a permis l’introduction d’air et
d’impuretés dans le réseau or pour le protéger des « coups de
bélier » et délivrer une eau claire aux abonnés, il nous faut
après chaque intervention purger le réseau, ce qui peut
impliquer plusieurs kilomètres de conduites. Pour cette dernière
phase, nous utilisons principalement les purges ou les poteaux
d’incendie.
9. Remblaiement
L’intervention touche à sa fin, on rebouche l’excavation avec du
sable qu’on tassera par la suite à l’aide d’une dameuse. Ensuite, si
la réparation de la fuite a entraîné la destruction d’une partie de la
chaussée, une couche d’enrobée est étalée pour restaurer la
surface endommagée.
10. A présent, vous connaissez les différentes étapes pour réparer
une fuite sur un réseau d’eau potable.
Si vous le souhaitez, un autre diaporama vous attend sur la
mise en place d’un branchement d’eau.
