Le document présente les solutions datacenter proposées par efirack, mettant l'accent sur la nécessité d'avoir une infrastructure évolutive et efficace en matière d'énergie. Il aborde divers aspects techniques, tels que le refroidissement, les baies et racks, et la supervision des systèmes, pour optimiser la performance des centres de données. En intégrant des technologies avancées, efirack vise à réduire les coûts d'exploitation tout en respectant l'environnement.

1. La solution datacenter
à vos mesures

2. Sommaire
3 Présentation
5 Baies & Rack
11 Refroidissement
19 Alimentation électrique
Énergie électrique
23 Supervision & Monitoring
27 Contrôle d’accès
30 Présentation de l’entreprise
Le réseau EFIRACK
32 Lexique

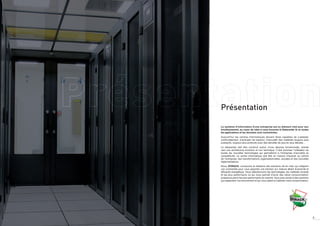

3. Présentation
Le système d’information d’une entreprise est un élément vital pour son
fonctionnement, au coeur de celui-ci nous trouvons le Datacenter là où toutes
les applications et les données sont concentrées.
Aujourd’hui les centres informatiques doivent êtres capables de s’adapter
continuellement, d’anticiper les besoins, d’accueillir des matériels toujours plus
puissants, toujours plus profonds avec des densités de plus en plus élevées…
Le datacenter doit être construit autour d’une réponse fonctionnelle, orienté
vers une architecture évolutive et non technique. Il doit autoriser l’utilisation de
toutes les nouvelles technologies qui permettront à l’entreprise d’accroître sa
compétitivité. Le centre informatique doit être en mesure d’évoluer au rythme
de l’entreprise, des transformations organisationnelles, sociales et des nouvelles
règlementations.
Nous, EFIRACK, concevons et réalisons des solutions clé en main qui intègrent
vos contraintes pour vous apporter une solution sur mesure alliant évolutivité et
efficacité énergétique. Nous sélectionnons les technologies, les matériels évolués
et les plus performants ce qui nous permet d’avoir des ratios consommation/
puissance parmi les plus performants du marché. Vous avez accès à des solutions
qui respectent l’environnement et qui vous aident à maîtriser votre consommation.
3

4. Baies & Rack
Vous devez anticiper les besoins futurs, répondre aux contraintes techniques
des nouveaux matériels réseaux et serveurs imposées par les nouvelles
technologies. Vous devez maîtriser la complexité, améliorer l’administration,
réduire les coûts de votre infrastructure.
Pour cela, nous avons développé un nouveau concept de baie très novateur qui
bouscule les standards existants afin de répondre à vos besoins et aux nouveaux
défis des infrastructures des systèmes d’information.
5

5. Le choix d’une baie universelle
« EFIRACK » ou « propriétaire »
Les baies propriétaires ou OEM (Original Equipement
Manufacturer) répondent au besoin unique d’un seul
fabriquant. Les kits de rackage de chaque fabricant de
serveurs et de switchs sont différents. Ils imposent des frais
supplémentaires du fait de leur spécificité. Toute association,
combinaison ou intégration est problématique.
Pour être compétitif le fabricant élimine toutes les fonctions
supplémentaires et répond strictement aux besoins techniques
du moment sans les dépasser (ex. flux d’air), au seul fait de
tenir un serveur sur deux paires de montants 19’’.
L’utilisation de baie OEM représente donc un risque
majeur pour votre infrastructure.
Les structures des baies EFIRACK sont universelles, Vous réalisez ainsi des économies d’intégration, la maintenance Vous augmentez ainsi l’efficacité de déploiement tout en
standardisées, normalisées, et conformes aux normes et l’entretien seront facilités. Vous pouvez industrialiser votre répondant aux exigences des dernières générations de
du marché comme l’EIA-310E par exemple. Nous avons infrastructure en réduisant sa complexité et sa planification. matériel. L’universalité de nos produits, avec tous types de
intégré les contraintes techniques des matériels de dernière Le temps de travail nécessaire à l’intégration des serveurs matériel vous donne la liberté d’acquérir vos serveurs en
génération et nous les avons pondérées pour les dépasser afin et les temps d’arrêt sont considérablement réduits. Une fonction de vos critères, indépendamment du choix des
d’augmenter le cycle de vie de vos baies 19’’. Vous conservez infrastructure uniforme et homogène réduit également le marques déjà acquises. Vous disposez d’une infrastructure
ainsi la garantie des constructeurs et une compatibilité avec temps d’accoutumance de vos installations à l’ensemble des évolutive capable de s’adapter tout en restant disponible.
tous les types de matériel dans un même rack. intervenants internes et externes.
6 Baies & Rack 7

6. Coupes des vitesses en milieu de baie
Porte HD Hévéa
Une baie HD de 30KW en ‘‘ stand alone ’’
sans rajout d’élément électromécanique
(ventilateur…).
Les données de la simulation thermodynamique : Baie équipée
de 42 serveurs 1U 19’’ d’une puissance de 714W soit un total
de 29988W soit (30KW). Débit constant des ventilateurs des
serveurs. Température de soufflage de la climatisation = 16°C.
Baie Hévéa HD 800X1200 42U.
Porte HD baie Hévéa Porte tôle perforée 80% Porte tôle perforée baie OEM
Les comparaisons ci-dessus montrent bien une meilleure pénétration et répartition de l’air dans la baie Hévéa équipée
de la porte HD.
Vue des températures Coupe verticale des vitesses d’air en milieu de baie
maximales en entrées d’air
Coupe verticale des pressions en milieu de baie
Porte HD baie Hévéa Porte tôle perforée 80% Porte tôle perforée baie OEM
La comparaison ci-dessus montrent bien une diminution de la dépression en entrée et sortie des serveurs et de la baie.
La porte de la baie Hévéa HD permet aux systèmes de mieux respirer.
Simulation dans un système ouvert Les vitesses d’air entre la porte et les serveurs sont aux alentours Selon les caractéristiques des ventilateurs hélicoïdaux De plus la consommation électrique des processeurs et des
(non confiné). de 2,5m/s. équipant les systèmes IT (serveurs, switches…), une ventilateurs croit en fonction de leurs températures internes.
augmentation de la différence de pression de 9Pa peut
Les températures d’entrée d’air ne Les vitesses entre le haut et le bas de la baie sont homogènes, les serveurs La durée de vie de vos matériels est affectée, le MTBF
diminuer le débit de :
dépassent pas les 19°C. situés en haut de la baie n’ont pas de problème de refroidissement. (Mean Time Between Failures) qui est la mesure du taux de
• 30% à presque 50% pour un serveur 1U.
défaillances des composants est souvent dégradé avec la
La différence de température entre le • 30% pour un serveur Blade de 9U.
montée des températures et des vitesses de rotation (pour
haut et le bas de la baie est inférieure
La différence de pression augmente les pertes de charge. les composants rotatifs).
à 3°C, les serveurs situés en haut
Le ventilateur fournit donc l’énergie nécessaire pour
de baie n’ont pas de problème de
compenser la différence de pression. La perte de charge
refroidissement.
augmente en fonction du débit d’air.
8 Baies & Rack 9

7. Refroidissement
Le refroidissement est un sujet à part entière dans les datacenters. En effet,
le matériel informatique hébergé dégage beaucoup de chaleur.
Une température extérieure élevée influence la température intérieure des
salles informatiques et une chaleur excessive peut provoquer l’interruption des
systèmes. Pour garantir la continuité des activités, il est primordial de mettre en
place un refroidissement efficace dans les centres de données.
L’efficacité énergétique vous permet de réduire vos coûts et l’impact sur
l’environnement de votre production informatique.
Vous pouvez faire appel à nous pour vous accompagner dans cette démarche
essentielle et pour vous aider dans votre démarche. Vous trouverez ci-dessous
des règles simples pour la conception d’un système de refroidissement conforme
aux réglementations d’aujourd’hui et de demain.
11

8. L’infrastructure de la salle La gestion des flux d’air
L’ASHARE (American Society of Heating, Refrigerating Les systèmes de climatisation sont très consommateurs Pour surveiller dans le temps vos échanges thermiques
and Air Conditioning Engineers) définit ainsi la température d’électricité et pourtant ils sont souvent peu optimisés. pensez à la supervision. Celle-ci vous aidera à optimiser
d’entrée d’air dans la salle comme devant être comprise Les échanges thermiques non dirigés, entrainent des votre rendement énergétique.
entre 18°C et 27°C. A cette contrainte s’ajoute la nécessité, pertes de rendement important.
définit par la norme ETSI (European Telecommunications
Standards Institute) EN 300 019, classe 3.1 d’avoir un Pour obtenir un bon rendement énergétique, il faut rechercher
degré d’humidité compris entre 10% et 80% et une plage systématiquement et en permanence, à améliorer le flux
de température exploitable comprise de 10°C à 35°C* ce d’air. Il ne faut pas que les flux d’air chaud et froid rentrent
qui facilite l’installation d’une solution Free Cooling. en collision ou se mélangent.
*Plage dans les limites de la norme internationale CEI 60 721-3-0[2]
(Classification environnementale).
Les flux d’air doivent être physiquement séparés dans la salle :
• Confinement d’allée
La norme ETSI EN 300 019 deviendra obligatoire pour
• Circulation de l’air froid dans le faux plancher
participer au Code de Conduite sur les Datacenters à
• Conduit d’évacuation de l’air dans les allées chaudes.
partir de 2012.
Les flux d’air doivent être physiquement séparés dans les baies :
• Faces pleines de bouchage 19’’.
• Obturateurs latéraux à gauche et à droite des montants
19’’ placés à l’avant et l’arrière.
Les portes ajourées des baies doivent être les plus
performantes possibles afin de limiter leurs impacts sur les
flux d’air. La gestion des câbles est importante. Les câbles
sont des obstacles pour l’extraction de l’air chaud vers
l’extérieur des baies. Ils doivent être bien ordonnés. Evitez
l’utilisation des compas des serveurs si votre organisation
le permet.
Quelques règles élémentaires Confinement d’allée multimarques avec
toit en verre contre les risques d’électricité
statique (cause de dysfonctionnement
électrique voir de coupure)
Privilégier les offres qualitatives plutôt que les moins- Positionner les baies de façon à former des travées
disantes sur les matériels et l’installation. Ceci afin de respectant les conditions suivantes :
minimiser les risques d’incendie, dégâts des eaux, • Les portes avant des travées doivent être tournées
pollutions … dans le même sens et alignées. La dalle béton du faux plancher doit être la plus Les dalles perforées de ventilation du faux plancher
• Les portes arrière des travées doivent être tournées lisse possible. doivent être situées le plus près possible de
Réduire l’espace entre le sol ou le faux-plancher et dans le même sens. l’entrée d’air des serveurs. Elles doivent respecter
le plafond afin d’améliorer l’efficacité des équipements • Les travées doivent être positionnées de façon à avoir Les obstacles doivent être supprimés dans le faux- une distance minimum des CRAC (Computer Room
aérauliques (ventilation, climatisation). les portes avant et arrière se faisant face. plancher afin de faciliter le passage de l’air froid dans Air Conditionning) afin d’éviter les effets Venturi (la
l’ensemble du plancher technique vers les racks distance est fonction de nombreux facteurs, pression,
Définir l’architecture de la salle pour prendre en Regrouper les équipements par rapport à leurs ratios hauteur… du faux plancher).
compte les déplacements d’air et la disposition avant- thermiques (dégagement calorifique/encombrement), Toutes les découpes de dalles inutiles doivent être
arrière des équipements (allée chaude / allée froide). puis répartir les baies haute densité dans le datacenter obstruées. Les passages entre le faux plancher et la Si votre salle informatique dispose de fenêtres donnant
pour éviter les points chauds afin d’équilibrer le salle doivent se faire avec des modules de passages de sur l’extérieur pensez à protéger les surfaces vitrées de
refroidissement. Si cela n’est pas possible il faut créer câbles assurant une étanchéité relative (module balai films de protection au rayonnement UV, des films de
des modules isolés regroupant les baies HD. de dalle par exemple). blindage peuvent être également envisagés.
12 Refroidissement 13

9. Climatisation Confinement d’allée
Il n’existe pas de consigne de température optimale Avant même de réaliser un confinement d’allée, il est primordial d’avoir réalisé une disposition d’allées chaudes et d’allées
applicable à tous les Datacenters. Il existe une froides dans votre salle IT en fonction de votre système de climatisation et de son emplacement.
température optimale pour chaque Datacenter (dans
les limites des normes ASHARE et ETSI) qui est
fonction de son infrastructure (type de climatisation, Coolside 21,2 KW
confinement d’allées chaudes ou froides, …), des Puissance absorbée = +-386 W
matériels IT installés.
Coolside 51,6 KW
La supervision de la consommation électrique est la Puissance absorbée = +- 772 W
meilleure façon aujourd’hui de définir la température idéale
en comparant la consommation globale de votre centre
informatique et de votre système de refroidissement en
fonction de la température.
La remontée des consignes de température des climatisations • Climatisation de la salle par CRAC Unit
n’est pas toujours synonyme de gain énergétique sauf dans (Computer Room Air Conditionning).
le cas du Free Cooling dans la limite de la norme ETSI. • Détente Directe
• Eau glacée
Vos besoins de redondance, la typologie de votre infrastructure
• Coolside.
et vos objectifs énergétiques vont définir le ou les types de
• Porte froide.
refroidissement et leurs technologies.
• Free cooling.
• Réfrigérant ‘’écologique’’ R410A
• Type de redondance.
• Régulateur PID
• Programmation spécifique du régulateur
par rapport à votre infrastructure et de vos paramètres.
• Compresseur Scroll
• Ventilateur EC
Porte avant 84% Tous les systèmes possèdent leurs avantages. L’étude de
à haut rendement des flux vos besoins permet de définir le système le mieux adapté. Principe de fonctionnement Avantages du confinement d’allée
Le principe de fonctionnement du couloir thermique est Le retour d’air chaud sur l’avant des baies devient impossible.
simple. Il permet de créer une frontière physique entre l’air La différence de température entre le bas et le haut de la baie
Aide à la décision
froid aspiré et l’air chaud rejeté par les matériels. Ainsi vous est réduite pour devenir quasi identique. La durée de vie de
améliorez l’efficacité de refroidissement tout en réalisant vos serveurs positionnés en haut des racks est prolongée.
des économies énergétiques en accroissant le rendement Notre toit est composé de verre securit pour une meilleure
Général de votre climatisation. Avec l’augmentation de la densité classification au feu et éviter la présence d’électricité statique
Une climatisation de salle plutôt que par baie (fonction de la puissance, surface…). La gestion et des processeurs dans un même rack, il est de plus en plus (cause de dysfonctionnement électrique). Le volume d’air
le contrôle du refroidissement doivent se faire de façon dynamique en fonction de la dissipation de difficile d’assurer une diffusion uniforme de l’air pour un frais nécessaire au refroidissement de vos équipements
chaleur. Ils doivent respecter les consignes strictes de limites de température et d’humidité. Prévoir fonctionnement optimum des serveurs. Avec le couloir est maintenant moindre, Vous diminuez le besoin d’énergie
le niveau de redondance des systèmes de refroidissement (N+1 ou N+2). Les alimentations thermique le flux d’air vertical d’admission de tous les nécessaire à votre système de refroidissement pour
électriques des systèmes de refroidissements doivent être secourues. Lors du déclenchement de serveurs est plus homogène. l’acheminement de cet air frais jusqu’à vos racks. Cela a
l’extinction incendie, l’alimentation électrique de la climatisation ne doit pas être coupée pour ne pas pour conséquence une réduction de la consommation
générer une brutale montée en température de la salle. électrique de votre climatisation et vous permet d’envisager
CRAC (Computer Room Air Conditionning) votre charge et capacité d’hébergement plus sereinement
Porte froide
Ouverture et fermeture afin de mieux préparer l’avenir.
Les unités de climatisation de la salle informatique doivent être positionnées dans l’axe des travées
chaudes. Si la salle informatique est composée de plusieurs unités de climatisation elles devront EFIRACK offre la possibilité d’une ouverture et d’une fermeture
être réglées de manière indépendante. La gestion par zone permet le réglage de consigne de mécanique manuelle ou bien automatique sans alimentation
température en fonction des matériels qui s’y trouvent et des spécifications de chacun d’eux. Une électrique*. Cette nouveauté permet en cas d’alerte incendie Installation déjà existante
zone onduleur aura une consigne de température inférieure à une zone de baies non confinées (la détectée, la propagation rapide et complète sans obstacle à
durée de vie d’une batterie est réduite de moitié pour une augmentation de la température de 8°C). l’intérieur de votre confinement d’allée du gaz nécessaire à Notre offre peut s’adapter aux spécifications propres de votre
l’étouffement du feu et à équilibrer la pression dans celui-ci. salle et aux capacités disponibles de votre climatisation. Pour
Coolside
Lorsque le feu ou l’alerte est maitrisé, chacune des portes du cela nous étudions la spécificité de votre salle et de votre
Le coolside est une unité de climatisation intégrée dans une travée de baies. Il recycle l’air chaud
confinement d’allée EFIRACK se referme automatiquement matériel afin de vous proposer la solution la plus appropriée.
présent dans l’allée chaude (arrière des baies) et renvoie l’air froid dans l’allée froide (avant des
sans aucune présence humaine nécessaire. La gestion Il est donc possible d’intégrer notre couloir thermique sur
baies). Il existe aussi en version interne. Il recycle alors l’air chaud situé à l’arrière du rack pour
d’accès à nos confinements d’allées peut être sécurisée, voir des installations déjà existantes de baies concurrentes
la renvoyer froide à l’avant du rack. Il est positionné près de la source de chaleur, disposant
chapitre « gestion et contrôle d’accès ». DELL®, HP®, FUJITSU®, ... Le couloir thermique EFIRACK
de son propre régulateur PID il délivre immédiatement le refroidissement adapté aux besoins *Ouverture mécanique / fermeture avec alimentation électrique du moteur. est compatible avec la plupart de nos racks et accessoires.
de sa zone. C’est un système Plug and Play conçu pour fonctionner dans les environnements
Vous conservez ainsi tous les avantages de nos solutions
ouverts ou fermés. Il peut traiter les points chauds d’une salle. Il peut même dans certains cas Unité de climatisation de salle
innovantes. C’est un élément passif ne risquant pas de
faire office de climatisation de salle. à régulation PID et ventilateurs EC
tomber en panne (version porte manuelle) et ne nécessitant
pas de maintenance supplémentaire.
14 Refroidissement 15

10. Obturation de la zone 19’’ Canalisation des flux d’air
Pour une meilleure performance de vos ratios thermiques, dans le faux plancher
l’obturation de l’espace avant 19’’ non utilisé vous apporte
un meilleur rendement énergétique. Il permet de canaliser la distribution du flux d’air,
réduisant ainsi les déséquilibres dynamiques de
Il permet une meilleure circulation et canalisation de l’air Les risques de pannes matérielles sont dans ce cas température au sein des espaces informatiques. L’air
conditionné, produit par les climatiseurs à l’intérieur de réduits et une plus grande pérennité de vos équipements est acheminé uniquement dans les zones à refroidir,
la salle informatique. Comble les vides dans les baies informatiques est assurée. grâce à des modules installés sous le faux plancher.
informatiques, afin d’éviter que l’air chaud ne se mélange
à l’air froid (séparation physique des flux à l’intérieur de la Les modules sont prédécoupés verticalement et
baie), diminuant fortement la température au sein de vos horizontalement, afin de pouvoir les ajuster aisément, en
racks informatiques. fonction des exigences de hauteur et de largeur. Dans
ce cas, l’air froid sera conduit directement vers les baies,
évitant ainsi les déperditions d’air frais.
Dans la mesure où l’air est guidé à l’intérieur du faux
plancher, celui-ci ira directement vers la zone à refroidir.
Par conséquent, vos climatiseurs consommeront moins et
posséderont une régulation optimale. D’où une réduction
de vos factures d’électricité.
Les perforations facilitent la fixation (livrés avec rivets et
cordons) et le passage de câbles, quel que soit le type de
plancher technique. Il est composé d’un matériau inerte,
non-conducteur et qui n’absorbe pas l’humidité de l’air.
Module balai pour dalle de
faux plancher
Conçu pour fermer les découpes de passage de câbles
réseau ou d’alimentation de votre faux plancher.
Cette perte de flux d’air, contribue à la création de points
chauds, à l’inefficacité de vos unités de refroidissement,
et augmente par la même occasion vos coûts de gestion
d’infrastructure. Ils diminuent les effets préjudiciables sur votre
centre de données pour favoriser son bon refroidissement.
Avantages
• Améliore les capacités existantes des unités de
refroidissement.
• Augmente la fiabilité et la durée de vie de votre matériel
dédié au refroidissement.
• Augmente la pression statique sous le faux plancher
et améliore le débit et flux d’air frais par les dalles
perforées à cet effet.
• Facilite l’application des bonnes pratiques pour les
confinements d’allées froides ou chaudes.
16 Refroidissement 17

11. Alimentation électrique
Énergie électrique
Les centres de données sont particulièrement énergivores, ils réclament
des puissances très importantes et un niveau de sécurité élevé en cas de
défaillance du réseau d’alimentation électrique. Les conséquences d’une
rupture de l’alimentation électrique sont catastrophiques. L’entreprise n’est
plus en mesure de répondre à ses clients, de transmettre ses demandes à ses
fournisseurs… cela a un impact direct sur le chiffre d’affaires. L’entreprise peut
également subir des pertes de données dommageables pour son activité.
Les dysfonctionnements de l’alimentation ne sont pas tous liés à la fourniture
d’électricité. D’autres facteurs peuvent générer des incidents plus ou moins
graves parmi eux nous pouvons citer : l’électricité statique, une pollution
électromagnétique, un appareil défectueux ou de mauvaise qualité. La qualité du
réseau électrique est associée à votre situation géographique, ainsi les risques
de coupures peuvent être liés à la distance et aux nombres de points qui vous
séparent de la source de production. D’autre part une zone industrielle peut
générer des perturbations sur le réseau électrique.
L’énergie et l’impact de l’activité industrielle sur notre environnement devient un
sujet de plus en plus important. La plupart du temps l’impact de la consommation
électrique d’un centre informatique n’est pas pris en compte dans le budget total
de fonctionnement alors que celui-ci n’est pas négligeable. Pour gérer au mieux
sa consommation et connaître l’impact sur l’environnement de votre production
informatique, il faut pouvoir faire des relevés et disposer des bons indicateurs
(PUE, DCIE, Power SSJ…).
19

12. Aide à la décision Réglettes de prises
Afin d’améliorer la gestion de son infrastructure, celle-ci Malgré un faible surcoût les avantages sont nombreux :
ou PDU (Power Distribution Unit)
doit avoir un niveau de qualité élevée (matériel, câblage, • Redémarrer vos matériels à distance.
Une attention particulière doit être portée sur les Vous pouvez opter pour les PDU IP (accès à distance)
connexion…) et respecter quelques règles de bon sens. • Surveiller la charge de votre installation avec des
réglettes de prises (PDU) car elles représentent un standard ou sur mesure pour le contrôle, la supervision,
remontées d’alarme en fonction des seuils programmés.
Pour contrôler votre installation à travers votre GTC élément de défaillance souvent délaissé. En effet, la la gestion et le pilotage de vos matériels informatiques. Ils
• Contrôle de l’utilisation de votre énergie.
ou vos outils de supervision pensez aux options de qualité des matériaux, du câblage, des contacts et des offrent en plus les fonctions suivantes :
• Supervision des zones de consommation.
connexion de vos matériels (carte IP par exemple). raccords électriques vous prémunit du risque incendie • Surveillance de la charge d’alimentation
• Gestion des cartes entrées sorties des matériels.
qui est la cause la plus fréquente dûe à la surcharge des • Réglage de seuil d’alarme
réglettes. Les disjoncteurs bon marché sont peu fiables • Diffusion des messages en fonction des paramètres
et peuvent dans le meilleur des cas occasionner des • Calcul de la puissance par baie pour optimiser votre
déclenchements intempestifs et dans le cas contraire ne infrastructure électrique et de refroidissement.
Onduleur pas couper un PDU en surcharge. • Remontée d’information pour alimenter vos indicateurs
• Suivi à distance des informations
Un onduleur est un équipement destiné à corriger les L’importance de l’alimentation électrique pour garantir En cas de panne une personne doit intervenir afin de
problèmes d’alimentation électrique afin de permettre vos activités impose qu’elle soit redondée. La règle remédier au problème. Vous pouvez également perdre des Vous pouvez depuis n’importe quel endroit tout contrôler
un fonctionnement continu de votre centre informatique. minimale est N+1 pour les onduleurs et les batteries. données stratégiques. Réglette conçue, aussi, en fonction et paramétrer à partir d’un accès IP.
du standard 19» au pas de 44 mm conforme à la norme 1 • Vous pouvez prendre des décisions adaptées en utilisant
Vous êtes protégés : Quand cela est possible, les onduleurs doivent être agencés U, CEI 297-3 (NF C 20-152). au mieux vos capacités énergétiques.
• Des variations de tensions lentes ou brutales provoquées sous forme de petites unités modulaires (proportionnellement • Vous avez toutes les informations à votre disposition
par une variation de charge du réseau électrique ou d’une à vos besoins). Ceci vous permet d’adapter votre installation pour optimiser l’utilisation de vos ressources pour une
mise en route d’appareils très consommateurs d’énergie en fonction de vos besoins et de son évolution (protection, optimisation de votre système d’information.
lors de leur démarrage. puissance, redondance…). • Vous facilitez l’accès, la gestion et la commutation de
• Des coupures d’alimentation plus ou moins longues. l’alimentation électrique de vos baies.
• Des variations de fréquence souvent dûes au fonctionnement • Vous pouvez prendre des décisions rapides
d’un groupe électrogène. • Vous pouvez planifier la montée en puissance de vos racks.
• Des distorsions harmoniques et des parasites qui
proviennent généralement des appareils d’éclairage et de
variateurs de fréquence.
Le câblage électrique Power IQ®
Dissocier les cheminements des sources d’alimentation Gestion de l’énergie
(principales et secourues). Les cheminements des câbles dans les centres de données
doivent être mis à la terre. Le câble de terre ne doit pas se
trouver à côté d’éléments pouvant transporter des sources de
pollution électrique (haute tension, surtension, rayonnement Une solution qui optimise l’efficacité énergétique
électromagnétique, …) comme la tuyauterie. Le bâtiment doit Visant les responsables de centres de données et de
être équipé d’une protection contre la foudre. laboratoires, concernés par la consommation et le coût
de l’énergie, Power IQ® leur permet de réduire les dépenses Plates-formes prises en charge :
d’investissement et d’exploitation en fournissant les le logiciel d’application, la base de données et le système
informations, ainsi que les fonctions de contrôle nécessaires d’exploitation Linux® renforcé ont été entièrement testés et
Les technologies disponibles dans les formats tour et rack pour améliorer le rendement énergétique de leurs installations. peuvent être chargés sur une plate-forme VMware, testé
sur les versions ESX™, ESXi™ et Player. Ils sont chargés
Off-line (VFD) In-line ou Line Intéractif (VI) Power IQ® permet la surveillance centralisée, l’arrêt sur notre serveur 2U rackable avec une double alimentation
La source électrique principale passe à travers l’onduleur, La source électrique principale passe à travers l’onduleur. progressif du système d’exploitation, le contrôle des et des ventilateurs redondants.
et ce dernier ne prend le relais qu’en cas de microcoupures Elle est filtrée et régulée et ce dernier ne prend le relais qu’en prises d’alimentation, le calcul de statistiques thermiques,
ou coupures (temps de commutation de 2 à 10ms). Le cas de microcoupures ou coupures (temps de commutation énergétiques, de la puissance active, des coûts, des Utilisation plus efficace de l’énergie
signal de sortie quand il fonctionne sur batterie est de de 2 à 4ms). Le signal de sortie quand il fonctionne sur capacités de ligne, de l’empreinte carbone et de la Prise de décisions éclairées
forme trapézoïdal ou carré. Technologie réservée pour la batterie est de forme trapézoïdal. Technologie réservée pour température des racks. Des rapports d’évolution et des pour la planification des capacités
protection de matériel informatique. la protection de matériel informatique. totaux cumulés peuvent être affichés au niveau du centre Architecture de système ouvert
Puissance disponible de 400VA à 1600VA. Puissance disponible de 400VA à 2000VA. de données, d’un étage, d’une salle, d’un rack, d’un client Surveillance et gestion
ou d’un équipement informatique. Vous pouvez également Gestion de l’alimentation automatisée
On-line (VFI In-line sortie sinusoïdale ou Line Intéractif générer d’un clic, des rapports de refacturation des coûts Agrégation des données d’alimentation
L’onduleur fabrique et fournit en permanence un courant sortie sinusoïdale (VI) d’énergie dans votre devise monétaire. Via un simple et environnementales
pur aux matériels qu’il protège (temps de commutations La source électrique principale passe à travers l’onduleur. navigateur, le logiciel évolutif Power IQ® est capable de Reporting et diagrammes
= 0ms). Il existe avec ou sans transformateur d’isolation Elle est filtrée et régulée et ce dernier ne prend le relais qu’en surveiller et de gérer les unités PDU de grandes marques. Modèle de données ouvert
galvanique. A aucun moment la source principale ne se cas de microcoupures ou coupures (temps de commutation
retrouve à la sortie de l’onduleur. L’onduleur On-line de 2 à 4ms). Le signal de sortie quand il fonctionne sur
protège contre tous les problèmes électriques de la source batterie est de forme sinusoïdale. Technologie pour la
principale coupure, microcoupure, variation de tension, protection de tout type de matériel. Récompense du « Meilleur produit informatique »
variation de fréquence, parasité… Le signal de sortie Puissance disponible de 500VA à 3000VA pour le logiciel de gestion de l’énergie Power IQ
est toujours de forme sinusoïdale. Technologie pour la
protection de tout type de matériel. et les unités de distribution électrique intelligentes PX™ (iPDU).
Puissance disponible de 700VA à 800KVA
20 Alimentation électrique / Énergie électrique 21

13. Supervision
& Monitoring
Le contrôle et la surveillance de votre environnement informatique est une
étape tout aussi importante dans la bonne gestion de votre data center. En effet
connaître son environnement c’est d’abord se donner les possibilités de pouvoir
agir de manière efficiente sur le fonctionnement de son infrastructure.
C’est pourquoi EFIRACK met à votre disposition son savoir faire pour accompagner
vos réflexions et participer à la mise en oeuvre d’une stratégie de supervision de
salles informatiques efficace.
Cette stratégie peut vous permettre par exemple une meilleure planification de vos
besoins en refroidissement et ainsi définir les leviers d’optimisation et de gestion
de l’énergie consommée par votre système de refroidissement. Une supervision
de la consommation électrique est la meilleure façon aujourd’hui de définir la
température idéale dans votre data center.
Un large éventail de centrale de surveillance est proposé. Selon vos contraintes et
niveau d’exigence, cette centrale de surveillance peut observer 24H/24H vos salles
informatiques ou tout espace à l’aide d’une multitude de capteurs des plus basiques
au plus sophistiqués. Vous pouvez à tout moment surveiller votre salles serveurs,
votre air conditionné, vos alimentations de secours, onduleurs : humidité, température,
inondation, évaporation d’eau, hygrométrie, fumée, contacts secs, mouvements…
D’un point de vue technique nos matériels s’intègrent de manière simple aux
solutions globales de GTC ce qui permet un partage et une gestion optimale des
données, comme la fourniture de données pour alimenter vos indicateurs. Vous
maitrisez également la possibilité de définir le seuil des alertes capteur par capteur
et donc de recevoir les alertes correspondantes selon le mode opératoire choisi
(trap SNMP, email, sms...).
23

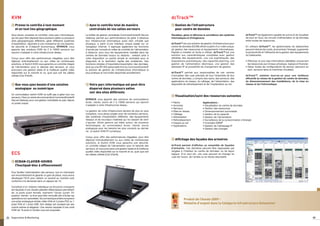

14. KVM dcTrack™
Prenez le contrôle à tout moment Ayez le contrôle total de manière Gestion de l’infrastructure
et en tout lieu géographique centralisée de vos salles serveurs pour centre de données
Vous devez visualiser et contrôler votre parc informatique, Le boîtier de gestion centralisée CommandCenter® Secure Visualisez, gérez et effectuez la surveillance des systèmes dcTrackTM est également capable de suivre et de visualiser
qui est peut-être dispersé dans plusieurs salles ou plusieurs Gateway permet aux administrateurs de gérer à distance informatiques et d’infogérance de bout en bout, les circuits d’alimentation et de données
sites géographiques différents, gérer différents systèmes leur infrastructure informatique aussi bien virtuelle que entre toutes les ressources.
d’exploitation, répondre à une croissance de vos besoins, physique, à partir d’une interface unique basée sur un dcTrackTM est une solution de gestion d’infrastructure pour
de sécurité et d’objectif économique, EFIRACK vous navigateur Internet. Il regroupe également les fonctions centre de données (DCIM) offrant à partir d’un volet unique, En utilisant dcTrackTM, les gestionnaires de datacenters
apporte des solutions KVM de 2 à 10000 serveurs qui d’accès par console et celles de contrôle de l’alimentation de gestion des ressources et équipements informatiques. peuvent réduire les coûts, économiser l’énergie, augmenter
sauront s’adapter à votre infrastructure réseau. à distance, pour tous les équipements installés dans les Rapide à installer et facile à utiliser, dcTrackTM est une la productivité et l’efficacité de la gestion des équipements
centres de données locaux ou distants ; mettant ainsi à solution aux caractéristiques complètes avec gestion du Datacenter.
Conçu pour offrir des performances inégalées, pour être votre disposition un portail simple et centralisé pour le détaillée des équipements, une vue sophistiquée, des
déployé individuellement ou aux côtés de nombreuses diagnostic et la résolution rapide des problèmes. Des dispositions automatiques, des capacités planning, une • Effectuez le suivi des informations détaillées concernant
solutions, le Switch KVM vous garantira un contrôle intégré fonctions simples d’importation/exportation des données, gestion de l’alimentation électrique, une gestion des les ressources aux niveaux physique, logique et financier.
de l’alimentation pour le reboote des serveurs, et vous ainsi qu’une API WS optionnelle font du CommandCenter® adresses IP et possibilité de changement de gestion. • Gérez toutes les configurations de serveur (serveurs en
procurera une gestion aisée et la meilleure qualité vidéo la solution de gestion de l’infrastructure informatique la rack, serveurs lame et machines virtuelles).
disponible sur le marché et ce, quel que soit les câbles plus pratique et conviviale disponible actuellement. dcTrackTM permet aux responsables de ces centres
utilisés (Cat 5/5e/6). d’actualiser des vues précises de tout l’ensemble de leur dcTrackTM, solution tout-en-un pour une meilleure
centre de données, y compris des racks, des serveurs, des efficacité au niveau de la gestion du centre de données,
applications du réseau, du câblage, de l’alimentation, des du dimensionnement des installations, de la mise en
Que vous ayez besoin d’une solution Votre parc informatique est peut-être dispositifs de refroidissement et de l’implantation au sol. réseau et de l’informatique.
analogique ou numérique dispersé dans plusieurs salles
voir des sites différents
Un commutateur switch KVM ne suffit pas à gérer tout vos
serveurs, il faut un centre de commande le CommandCenter®
Visualisation/suivi des ressources suivantes
Secure Gateway pour une gestion centralisée du parc depuis EFIRACK vous apporte des solutions de commutateurs
un poste unique. écran, clavier, souris de 2 à 10000 serveurs qui sauront • Racks Applications :
s’adapter à votre infrastructure réseau. • Armoires • Visualisation du centre de données
• Serveurs • Gestion des ressources
La gestion de votre infrastructure devient de plus en plus • Mise en réseau • Dimensionnement automatisé
complexe, vous devez jongler avec de nombreux serveurs, • Câblage • Gestion de la capacité
des systèmes d’exploitation différents, des équipements • Alimentation • Gestion de l’alimentation
réseaux et de nouveaux matériels qui ne cessent de venir • Refroidissement • Surveillance de la consommation d’énergie
s’ajouter. Notre gamme est bâtie autour de plusieurs • Espace au sol • Inventaire SNMP
technologies, du commutateur écran, clavier, souris • Applications • Gestion de l’adressage IP
analogique pour les besoins les plus courants au dernier • Gestion des changes
né : le switch KVM IP numérique.
Conçu pour offrir des performances inégalées, pour être
déployé individuellement ou aux côtés de nombreuses Affichage des façades des armoires
solutions, le Switch KVM vous garantira une sécurité,
un contrôle intégré de l’alimentation pour le reboote des dcTrack permet d’afficher un ensemble de façades
serveurs, et vous procurera une gestion aisée et la meilleure d’armoires. Ces dernières peuvent être regroupées par
rangées à l’intérieur du centre de données, ou de façon
ECS qualité vidéo disponible sur le marché et ce, quel que soit
les câbles utilisés (Cat 5/5e/6). logique. D’un seul clic, ces vues peuvent se changer en
vues de l’avant, de l’arrière ou en textes descriptifs.
ECRAN-CLAVIER-SOURIS
(Touchpad-bloc à effleurement)
Pour faciliter l’administration des serveurs, tout en minimisant
son encombrement et garantir un gain de place, nous avons
développé l’ECS pour obtenir un produit au moindre coût
conforme à la demande dans un espace de 1U.
Constitué d’un châssis métallique sa structure compacte
est équipée d’une double glissière télescopique permettant
de, la porte avant fermée, maintenir l’écran ouvert. En
position «fermé», le tiroir peut être verrouillé afin d’éviter les
opérations non autorisées. Sa connectique arrière comprend Produit de l’Année 2009 -
une prise analogique entrée vidéo VGA et 2 prises PS2 ou 1
prise VGA et 1 prise USB. Son design est souligné par ses Médaille d’argent dans la Catégorie Infrastructure Datacenter
coloris sobres et élégants. Une version équipée d’une unité
KVM de 16 ports à l’arrière vous est proposée.
24 Supervision & Monitoring 25

15. Contrôle d’accès
Pour garantir un minimum de risque dans votre salle informatique, éviter tout
acte de malveillance, d’erreurs ou d’intrusion, EFIRACK propose plusieurs
solutions de gestion et de contrôle d’accès à vos racks et confinements d’allée.
Ce contrôle est un système qui va permettre d’identifier et d’authentifier les
personnes qui se présentent à un ou plusieurs points d’accès que vous jugez
critique(s) et sensible(s). La sécurité d’une installation informatique doit faire partie
intégrante d’une politique de sécurité globale de l’entreprise.
27

16. La stratégie de contrôle doit être cohérente, structurée Selon votre niveau de contraintes en sécurisation de salles
et respecter la chaîne de décision en fonction des informatiques, EFIRACK met en oeuvre ses solutions pour
procédures administratives liées à vos contrats répondre de manière simple mais efficace au niveau du
d’assurance risque. contrôle d’accès souhaité.
Catalogues produits
C’est pourquoi nous avons opté pour des solutions De la simple solution de poignées autonomes à ouverture
technologiques de qualité, laissant le choix d’une mécanique ou électromécanique, (voir digicode, carte
interopérabilité avec un large éventail de systèmes de GTC sans contact…) sans remontée d’informations au système
existant sur le marché. central ; à une solution plus élaborée dite intelligente qui
permet une visualisation (vidéo surveillance) et une gestion
centralisée à distance, des droits d’accès et de contrôle de
vos salles et racks informatiques.
La vidéosurveillance vous permet également de valider ou
non les signaux d’alarme émis par vos différents systèmes
de sécurité.
Vous pourrez ainsi définir des autorisations d’accès à
vos collaborateurs ou clients par zones, en contrôler les
historiques, modifier à tout moment les droits, définir de
nouvelles zones de contrôle par simple adressage IP et
pose de contacts secs…
28 Contrôle d’accès Catalogues produits EFIRACK 29

17. EFIRACK est spécialisé dans la conception, l’assemblage et la commercialisation de baies, racks Une implantation nationale forte et de proximité
et accessoires aux normes internationales 19’’ (CEI/EIA) pour les secteurs des télécommunications,
technologie de l’information, broadcast... Les baies (19’’, CEM, ETSI), coffrets, bâti racks et leurs
accessoires associés constituent notre gamme de produits. Notre objectif, transformer nos relations EFIRACK
EXPORT
client/fournisseur en véritable partenariat. Nous mettons notre savoir faire et notre longue expérience
à votre service. Nous élaborons avec vous et vos partenaires les solutions les plus adaptées à vos
besoins. Nous vous proposons autour de nos produits une gamme de services sur mesure. Nous
développons ainsi une offre globale adaptée : Montage et intégration complète des accessoires.
Livraison sur site avec élimination des emballages. Installation et accouplement des baies...
EFIRACK
NORD-EST
EFIRACK
ILE-DE-FRANCE
RAISON SOCIALE : EFIRACK ACTIVITÉ : Fabricant d’armoires et de coffrets en acier aux
normes internationales 19’’ (CEI / EIA) EFIRACK EFIRACK
DATE DE CRÉATION : Décembre 1990 OUEST SITE DE PRODUCTION
PRODUITS ANNEXES : Onduleurs, réglettes de prises (PDU), switch
STATUT : SAS KVM, contrôle d’accès, centrale de supervision...
CAPITAL : 160000€ EFFECTIFS : 59 personnes
SIRET : 379 934 268 00077 CA : 12 M€
CODE APE : 2630Z
N° TVA : FR 48 379 934 268
CODE OTAN : FA3B8
EFIRACK
SUD-EST
Les moyens humains Marché
EFIRACK
DIRECTION Les télécommunications. SUD-OUEST
Les réseaux informatiques
Electronique industriel
Vidéo (Broadcast)
SERVICE COMMERCIAL Commerciaux
Les serveurs
20 Personnes Assistantes
Alarme technique
Sédentaires
Contrôle d’accès
Support avant vente
Marketing
GESTION & FINANCE Comptabilité
4 Personnes Finance Nos clients,
Ressources Humaines Grands comptes dans les domaines suivants :
SIÈGE SOCIAL ET Parc d’activité du canal de Bourgogne
L’Énergie
PRODUCTION Techniciens UNITÉ DE PRODUCTION 3, rue Georges Mandel 89400 Migennes
Pharmaceutique
33 Personnes Employés Tél : +33 3 86 19 31 31 - Fax : +33 3 86 19 31 30
Biotechnologie
BE R&D Aéronautique
Achats et approvisionnements Transport BUREAUX ZA Le Clos aux Pois
Transports et logistique Commerce de gros COMMERCIAUX Rue de la Closerie Bâtiment E22 - Lisses 91048 Evry cedex
Qualité Les finances Tel : +33 1 69 11 17 17 - Fax : +33 1 60 86 25 76
Informatique L’assurance
L’État et les collectivités locales
Opérateurs
Hébergeurs
Fournisseurs d’accès internet
Les moyens Immobiliers
Les moyens Informatiques Bureaux d’études Notre unité de production de 5 000 m2 sur 16 hectares,
Bureau d’études : CAO/FAO 3D. Production : ERP/progiciel Installateurs située à Migennes dans l’Yonne - 89. Le service commercial,
de gestion intégré. Commercial : CRM/gestion de la SSII situé à Lisses-Evry dans l’Essonne 91, dans un bâtiment de
relation client. Distributeurs 800 m, au sud de Paris sortie n°9 sur l’autoroute A6. Migennes dans l’Yonne
30 Présentation de l’entreprise / Le réseau EFIRACK 31

18. Lexique
ASHARE
American Society of Heating, Refrigerating
and Air-Conditioning Engineers
http://www.ashrae.org/aboutus/index
DCIE
Data Center Infrastructure Efficiency
Effets Venturi
L’effet Venturi, du nom du physicien italien Giovanni
Battista Venturi, est le nom donné à un phénomène de
la dynamique des fluides où les particules gazeuses
ou liquides se retrouvent accélérées à cause d’un
rétrécissement de leur zone de circulation.
Le théorème de Bernoulli permet de comprendre ce
phénomène : si le débit de fluide est constant et que le
diamètre diminue, la vitesse augmente nécessairement ;
du fait de la conservation de l’énergie, l’augmentation
d’énergie cinétique se traduit par une diminution d’énergie
élastique, c’est-à-dire une dépression.
L’effet Venturi peut être utilisé pour créer une dépression
et ainsi réaliser une aspiration
PUE
Power Usage Effectiveness
Vélocité (velocity)
Vitesse, rapidité.
32 33

19. : Impri’Ouest
Nacréa Design
: impression
conception & réalisation
La société EFIRACK se réserve le droit de modifier les caractéristiques techniques - 05/2011
EFIRACK ÉVRY
Z.A. du Clos aux Pois
6-8 Rue de la Closerie
Bâtiment E22
LISSES CE 4822
91048 ÉVRY CEDEX
Tél. : +33 (0)1 69 11 17 17
Fax : +33 (0)1 60 86 25 76
Mail : messagerie@efirack.fr
www.efirack.fr
