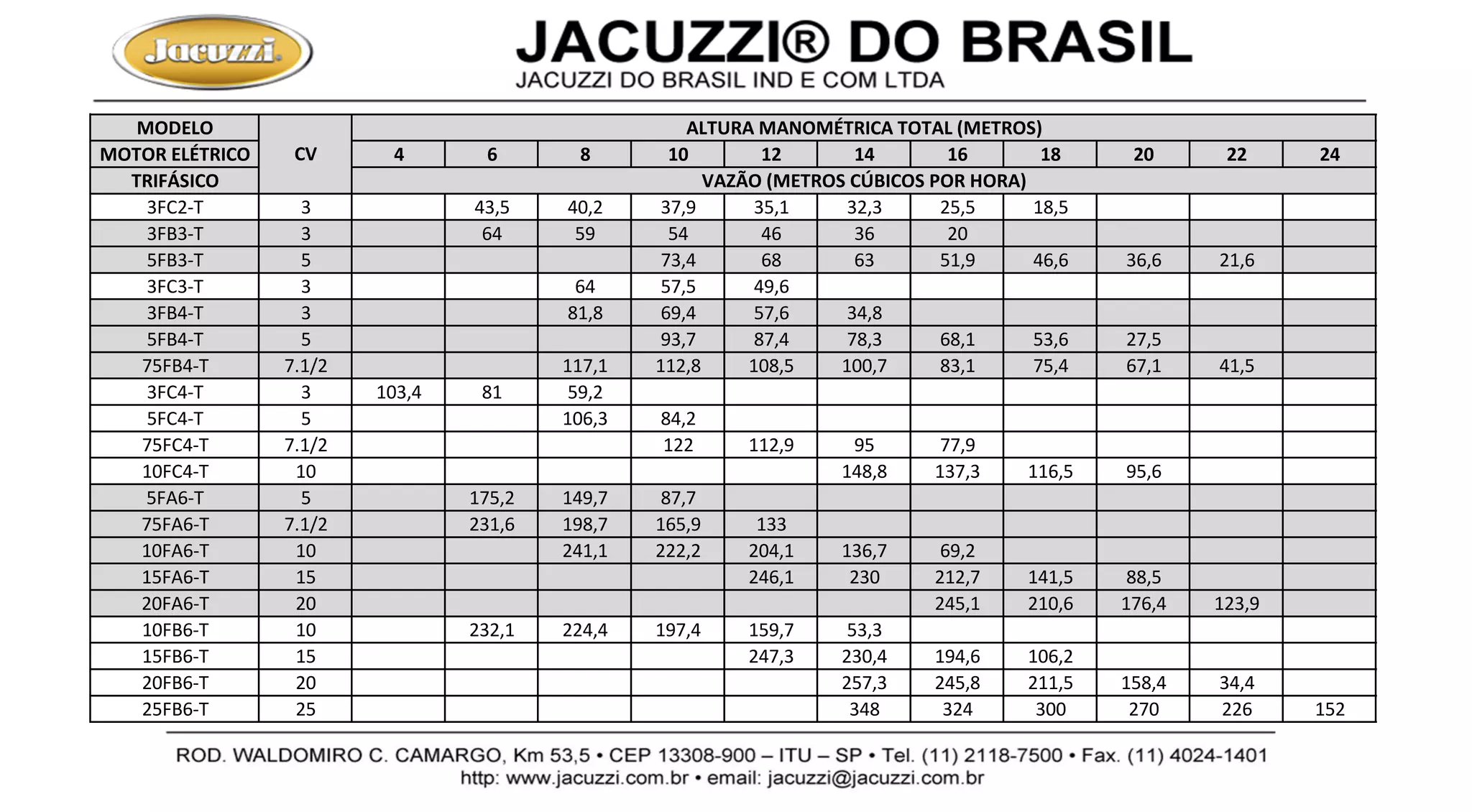

1. MODELO
MOTOR ELÉTRICO 4 6 8 10 12 14 16 18 20 22 24
TRIFÁSICO
3FC2-T 3 43,5 40,2 37,9 35,1 32,3 25,5 18,5
3FB3-T 3 64 59 54 46 36 20
5FB3-T 5 73,4 68 63 51,9 46,6 36,6 21,6
3FC3-T 3 64 57,5 49,6
3FB4-T 3 81,8 69,4 57,6 34,8
5FB4-T 5 93,7 87,4 78,3 68,1 53,6 27,5
75FB4-T 7.1/2 117,1 112,8 108,5 100,7 83,1 75,4 67,1 41,5
3FC4-T 3 103,4 81 59,2
5FC4-T 5 106,3 84,2
75FC4-T 7.1/2 122 112,9 95 77,9
10FC4-T 10 148,8 137,3 116,5 95,6
5FA6-T 5 175,2 149,7 87,7
75FA6-T 7.1/2 231,6 198,7 165,9 133
10FA6-T 10 241,1 222,2 204,1 136,7 69,2
15FA6-T 15 246,1 230 212,7 141,5 88,5
20FA6-T 20 245,1 210,6 176,4 123,9
10FB6-T 10 232,1 224,4 197,4 159,7 53,3
15FB6-T 15 247,3 230,4 194,6 106,2
20FB6-T 20 257,3 245,8 211,5 158,4 34,4
25FB6-T 25 348 324 300 270 226 152
CV
ALTURA MANOMÉTRICA TOTAL (METROS)
VAZÃO (METROS CÚBICOS POR HORA)
