1. YoMess
10/10/2020
ÉCHANGEZ DES MESSAGES À TOUT
MOMENT ET EN TOUTE SÉCURITÉ

2. Les interfaces

3. AUTHENTIFICATION
YoMess
email
mot de passe
Se connecter
Échangez des messages à tout moment et en toute sécurité
Inscription Mot de passe Oublié ?
L’utilisateur doit être authentifié pour accéder à l’application

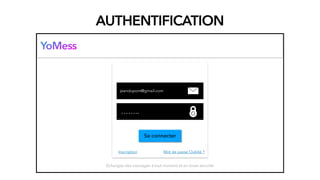

4. AUTHENTIFICATION
YoMess
jeandupont@gmail.com
……..
Se connecter
Échangez des messages à tout moment et en toute sécurité
Inscription Mot de passe Oublié ?

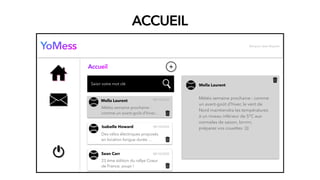

5. ACCUEIL
YoMess
Saisir votre mot clé
Accueil
Mella Laurent
Météo semaine prochaine :
comme un avant-goût d'hiver...
Isabelle Howard
Des vélos électriques proposés
en location longue durée …
Sean Carr
23 ème édition du rallye Coeur
de France, youpi !
08/10/2020
08/10/2020
08/10/2020
Bonjour, Jean Dupont
Mella Laurent
Météo semaine prochaine : comme
un avant-goût d'hiver, le vent de
Nord maintiendra les températures
à un niveau inférieur de 5°C aux
normales de saison, brrrrrr,
préparez vos couettes :)))

6. ACCUEIL
YoMess
Saisir votre mot clé
Accueil
Mella Laurent
Météo semaine prochaine :
comme un avant-goût d'hiver...
Isabelle Howard
Des vélos électriques proposés
en location longue durée …
Sean Carr
23 ème édition du rallye Coeur
de France, youpi !
08/10/2020
08/10/2020
08/10/2020
Bonjour, Jean Dupont
Mella Laurent
Météo semaine prochaine : comme
un avant-goût d'hiver, le vent de
Nord maintiendra les températures
à un niveau inférieur de 5°C aux
normales de saison, brrrrrr,
préparez vos couettes :)))
Message Public
EnvoyerAnnuler
Jean Dupont
Saisir ton message …

7. MESSAGES PRIVÉS
YoMess
Saisir votre mot clé
Messages privés
Isabelle Howard
Salut Jean, que penses-tu de
prendre un café, …
Mella Laurent
Salut Jean la proposition de
décoration pour la chambre …
Sean Carr
Salut Jean, que penses-tu de
venir chez nous ce weekend …
08/10/2020
08/10/2020
08/10/2020
Bonjour, Jean Dupont
Mella Laurent
Salut Jean, la proposition de
décoration pour la chambre des filles
est prête, je te propose de passer te
voir ce soir ou samedi matin.
Je te souhaite une bonne journée.
A bientôt !

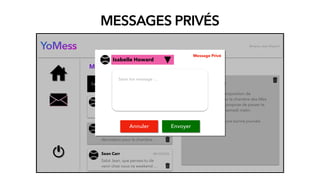

8. MESSAGES PRIVÉS
YoMess
Saisir votre mot clé
Messages privés
Isabelle Howard
Salut Jean, que penses-tu de
prendre un café, …
Mella Laurent
Salut Jean la proposition de
décoration pour la chambre …
Sean Carr
Salut Jean, que penses-tu de
venir chez nous ce weekend …
08/10/2020
08/10/2020
08/10/2020
Bonjour, Jean Dupont
Mella Laurent
Salut Jean, la proposition de
décoration pour la chambre des filles
est prête, je te propose de passer te
voir ce soir ou samedi matin.
Je te souhaite une bonne journée.
A bientôt !
EnvoyerAnnuler
Saisir ton message …
Isabelle Howard
Message Privé

9. MESSAGES PRIVÉS
YoMess
Saisir votre mot clé
Messages privés
Isabelle Howard
Salut Jean, que penses-tu de
prendre un café, …
Mella Laurent
Salut Jean la proposition de
décoration pour la chambre …
Sean Carr
Salut Jean, que penses-tu de
venir chez nous ce weekend …
08/10/2020
08/10/2020
08/10/2020
Bonjour, Jean Dupont
Mella Laurent
Salut Jean, la proposition de
décoration pour la chambre des filles
est prête, je te propose de passer te
voir ce soir ou samedi matin.
Je te souhaite une bonne journée.
A bientôt !
Êtes vous sure de vouloir se déconnecter ?
ValiderAnnuler

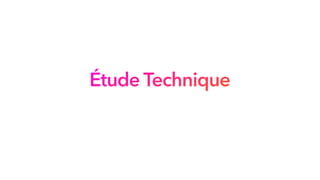

10. Étude Technique

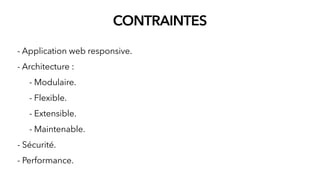

11. CONTRAINTES
- Application web responsive.
- Architecture :
- Modulaire.
- Flexible.
- Extensible.
- Maintenable.
- Sécurité.
- Performance.

12. CONCEPTION DES ÉCRANS - ACCUEIL
YoMess
Saisir votre mot clé
Accueil
Mella Laurent
Météo semaine prochaine :
comme un avant-goût d'hiver...
Isabelle Howard
Des vélos électriques proposés
en location longue durée …
Sean Carr
23 ème édition du rallye Coeur
de France, youpi !
08/10/2020
08/10/2020
08/10/2020
Bonjour, Jean Dupont Header
Side Bar Content
Mella Laurent
Météo semaine prochaine : comme
un avant-goût d'hiver, le vent de
Nord maintiendra les températures
à un niveau inférieur de 5°C aux
normales de saison, brrrrrr,
préparez vos couettes :)))

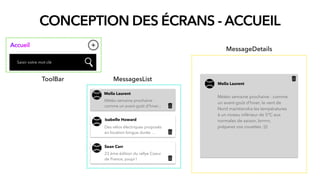

13. CONCEPTION DES ÉCRANS - ACCUEIL
Saisir votre mot clé
Accueil
ToolBar
Mella Laurent
Météo semaine prochaine :
comme un avant-goût d'hiver...
Isabelle Howard
Des vélos électriques proposés
en location longue durée …
Sean Carr
23 ème édition du rallye Coeur
de France, youpi !
MessagesList
MessageDetails
Mella Laurent
Météo semaine prochaine : comme
un avant-goût d'hiver, le vent de
Nord maintiendra les températures
à un niveau inférieur de 5°C aux
normales de saison, brrrrrr,
préparez vos couettes :)))

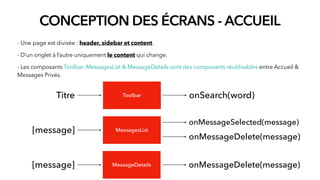

14. CONCEPTION DES ÉCRANS - ACCUEIL
- Une page est divisée : header, sidebar et content.
- D’un onglet à l’autre uniquement le content qui change.
- Les composants Toolbar, MessagesList & MessageDetails sont des composants réutilisables entre Accueil &
Messages Privés.
ToolbarTitre onSearch(word)
MessagesList[message]
onMessageSelected(message)
onMessageDelete(message)
MessageDetails[message] onMessageDelete(message)

15. EnvoyerAnnuler
Saisir ton message …
Isabelle Howard
Message Privé
CONCEPTION DES ÉCRANS - AJOUT D’UN MESSAGE PUBLIC OU PRIVÉ
EnvoyerAnnuler
Jean Dupont
Saisir ton message …
AddMessage
Current User onCancel()
onSendMessage(sender_mail, receiver_mail, type, text)
Réutilisation du même composant
Si receiver_mail = null ==> le message sera public
Sender
Friends
Message Public
[Friend]

16. CONCEPTION DES ÉCRANS - PROFILE
email
mot de passe
Se connecter
Échangez des messages à tout moment et en toute sécurité
Inscription Mot de passe Oublié ?
UserAuthentication

17. CONCEPTION DES ÉCRANS - PROFILE
UserAuthentication
onLogin(user_mail, user_password)
onRegister(user)
onPasswordForget(user_mail)

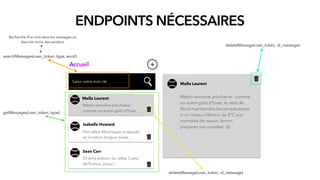

18. ENDPOINTS NÉCESSAIRES
Saisir votre mot clé
Accueil
getMessages(user_token, type)
deleteMessage(user_token, id_message)
Mella Laurent
Météo semaine prochaine :
comme un avant-goût d'hiver...
Isabelle Howard
Des vélos électriques proposés
en location longue durée …
Sean Carr
23 ème édition du rallye Coeur
de France, youpi !
deleteMessage(user_token, id_message)
Mella Laurent
Météo semaine prochaine : comme
un avant-goût d'hiver, le vent de
Nord maintiendra les températures
à un niveau inférieur de 5°C aux
normales de saison, brrrrrr,
préparez vos couettes :)))
searchMessages(user_token, type, word)
Recherche d’un mot dans les messages ou
dans les noms des senders.

19. EnvoyerAnnuler
Saisir ton message …
Isabelle Howard
Message Privé
ENDPOINTS NÉCESSAIRES
addMessage(user_token, receiver_mail, type, text)
Si receiver_mail = null ==> le message sera public
getFriends(user_token)

20. Êtes vous sure de vouloir se déconnecter ?
ValiderAnnuler
ENDPOINTS NÉCESSAIRES
logout(user_token)

21. email
mot de passe
Se connecter
Échangez des messages à tout moment et en toute sécurité
Inscription Mot de passe Oublié ?
CONCEPTION DES ÉCRANS - PROFILE
login(user_email, user_password)

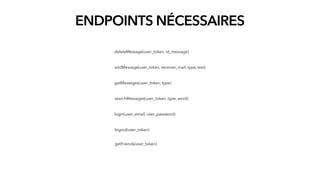

22. ENDPOINTS NÉCESSAIRES
addMessage(user_token, receiver_mail, type, text)
getMessages(user_token, type)
deleteMessage(user_token, id_message)
searchMessages(user_token, type, word)
login(user_email, user_password)
getFriends(user_token)
logout(user_token)

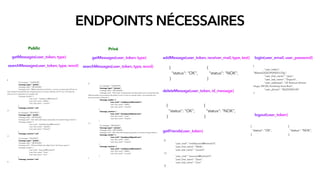

23. ENDPOINTS NÉCESSAIRES
getMessages(user_token, type)
searchMessages(user_token, type, word)
addMessage(user_token, receiver_mail, type, text) login(user_email, user_password)
[{
"id_message": "123456789",
"message_type": "public",
"message_date": "08/10/2020",
"message_text": "Météo semaine prochaine : comme un avant-goût d'hiver, le
vent de Nord maintiendra les températures à un niveau inférieur de 5°C aux normales de
saison, brrrrrr, préparez vos couettes :)))",
"message_sender": {
"user_mail": "mellalaurent@hotmail.fr",
"user_first_name": "Mella",
"user_last_name": "Laurent"
},
"message_receiver": null
}, {
"id_message": "987654321",
"message_type": "public",
"message_date": "08/10/2020",
"message_text": "Des vélos électriques proposés en location longue durée !",
"message_sender": {
"user_mail": "isabellehoward@hotmail.fr",
"user_first_name": "Isabelle",
"user_last_name": "Howard"
},
"message_receiver": null
}, {
"id_message": "87654321",
"message_type": "public",
"message_date": "08/10/2020",
"message_text": "23 ème édition du rallye Coeur de France, youpi !",
"message_sender": {
"user_mail": "seancarr@hotmail.fr",
"user_first_name": "Sean",
"user_last_name": "Carr"
},
"message_receiver": null
}]
Public
getMessages(user_token, type)
searchMessages(user_token, type, word)
[{
"id_message": "123456789",
"message_type": "private",
"message_date": "08/10/2020",
"message_text": "Salut Jean, la proposition de décoration pour la chambre des
filles est prête, je te propose de passer te voir ce soir ou samedi matin. Je te souhaite une
bonne journée. A bientôt !",
"message_sender": {
"user_mail": "mellalaurent@hotmail.fr",
"user_first_name": "Mella",
"user_last_name": "Laurent"
},
"message_receiver": {
"user_mail": "jeandupont@gmail.com",
"user_first_name": "Jean",
"user_last_name": "Dupont"
}
}, {
"id_message": "987654321",
"message_type": "private",
"message_date": "08/10/2020",
"message_text": "Des vélos électriques proposés en location longue durée !",
"message_sender": {
"user_mail": "jeandupont@gmail.com",
"user_first_name": "Jean",
"user_last_name": "Dupont"
},
"message_receiver": {
"user_mail": "mellalaurent@hotmail.fr",
"user_first_name": "Mella",
"user_last_name": "Laurent"
}
}
Privé
deleteMessage(user_token, id_message)
logout(user_token)
getFriends(user_token)
{
"status": "OK",
}
{
"status": "NOK",
}
{
"status": "OK",
}
{
"status": "NOK",
}
[{
"user_mail": "mellalaurent@hotmail.fr",
"user_first_name": "Mella",
"user_last_name": "Laurent"
}, {
"user_mail": "seancarr@hotmail.fr",
"user_first_name": "Sean",
"user_last_name": "Carr"
}]
{
"user_token":
"WwxxsQQSOPDHDG123g",
"user_first_name": "Jean",
"user_last_name": "Dupont",
"user_addresse": "22 Avenue Victore
Hugo, 94120, Fontenay Sous Bois",
"user_phone": "96222354145"
}
{
"status": "OK",
}
{
"status": "NOK",
}

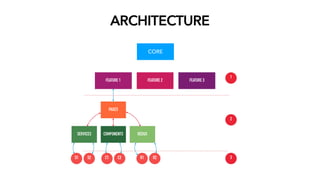

24. ARCHITECTURE
CORE
