![Etude de la navigation spatiale par imagerie ultrasonore chez le rat mobile 5
Figure 1.1 : Phénomène de précession
de phase observé chez le rat.
Au fur et à mesure que le rat traverse un
champ de lieu donné, on observe un
décalage de phase entre l’occurrence des
potentiels d’actions de la cellule de lieu
associée et la phase du rythme thêta.
Lorsque le rat pénètre le champ de lieu,
les cellules déchargent au pic de thêta,
alors qu’elles déchargent au creux de
thêta lorsque l’animal quitte le champ de
lieu. Ce phénomène permet d’extraire la
position exacte de l’animal dans un champ
de lieu donné.
Rythme
thêta
hippocampique
Description
Le rythme thêta est une oscillation rythmique de l’électroencéphalogramme (EEG) dans la bande de
fréquence 4-10 Hz, généralement stable sur une dizaine de périodes, observé de manière proéminente
chez le rat et de nombreuses espèces de mammifères, dont l’homme. Deux profils oscillatoires distincts
ont été décrits : le rythme thêta hippocampique et le rythme thêta cortical. Le premier est enregistré
dans l’hippocampe et ses structures adjacentes (cortex entorhinal, subiculum, septum) et correspond à
une bande de fréquence haute (6-10 Hz) et une forte amplitude. Plus précisément, l’activité thêta est
enregistrée dans CA1, CA3, le gyrus denté (Fox et al., 1986), le subiculum (Buzsaki et al., 1986,
Buzsaki et al., 1985) et le cortex entorhinal (Alonso & Garcia-Austt, 1987a, Alonso & Garcia-Austt,
1987b), avec en général un déphasage d’une aire à la suivante. Dans le cortex entorhinal les couches
superficielles et profondes oscillent en opposition de phase (Alonso & Garcia-Austt, 1987a, Alonso &
Garcia-Austt, 1987b, Mitchell & Ranck, 1980). Dans l’hippocampe l’oscillation est synchrone suivant
l’axe longitudinal (Bullock et al ., 1990). Le second est une oscillation basse fréquence (4-7Hz)
d’amplitude modérée, observé chez le primate au moyen d’un EEG de surface et associée à des états
de somnolence ou de sommeil ou lors de tâches de mémoire de travail [Wang 2010]. A ce jour, il
n’existe pas de preuve d’un lien quelconque entre les deux types de thêta (hippocampique et cortical).
Figure 1.2 : Rythme thêta enregistré chez l’animal en EEG intracrânien. L’épisode de thêta est caractérisé par de fortes
amplitudes sur de multiples canaux. Il dure entre dix et quinze périodes en moyenne (1 à 2 secondes).](https://image.slidesharecdn.com/1ea85bf3-6cff-421e-b779-1402431d6a95-170120161459/85/2012_BERGEL-5-320.jpg)
![16 Mémoire M2 CogMaster - Antoine BERGEL

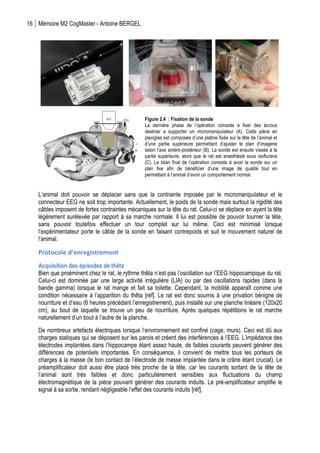

Figure 2.4 : Fixation de la sonde
La dernière phase de l’opération consiste à fixer des écrous
destiner a supporter un micromanipulateur (A). Cette pièce en
plexiglas est composée d’une platine fixée sur la tête de l’animal et
d’une partie supérieure permettant d’ajuster le plan d’imagerie
selon l’axe antéro-postérieur (B). La sonde est ensuite vissée à la
partie supérieure, alors que le rat est anesthésié sous isoflurane
(C). Le bilan final de l’opération consiste à avoir la sonde sur un
plan fixe afin de bénéficier d’une image de qualité tout en
permettant à l’animal d’avoir un comportement normal.
L’animal doit pouvoir se déplacer sans que la contrainte imposée par le micromanipulateur et le
connecteur EEG ne soit trop importante. Actuellement, le poids de la sonde mais surtout la rigidité des
câbles imposent de fortes contraintes mécaniques sur la tête du rat. Celui-ci se déplace en ayant la tête
légèrement surélevée par rapport à sa marche normale. Il lui est possible de pouvoir tourner la tête,
sans pouvoir toutefois effectuer un tour complet sur lui même. Ceci est minimisé lorsque
l’expérimentateur porte le câble de la sonde en faisant contrepoids et suit le mouvement naturel de
l’animal.
Protocole
d’enregistrement
Acquisition des épisodes de thêta
Bien que proéminent chez le rat, le rythme thêta n’est pas l’oscillation sur l’EEG hippocampique du rat.
Celui-ci est dominée par une large activité irrégulière (LIA) ou par des oscillations rapides (dans la
bande gamma) lorsque le rat mange et fait sa toilette. Cependant, la mobilité apparaît comme une
condition nécessaire à l’apparition du thêta [réf]. Le rat est donc soumis à une privation bénigne de
nourriture et d’eau (6 heures précédant l’enregistrement), puis installé sur une planche linéaire (120x20
cm), au bout de laquelle se trouve un peu de nourriture. Après quelques répétitions le rat marche
naturellement d’un bout à l’autre de la planche.
De nombreux artefacts électriques lorsque l’environnement est confiné (cage, murs). Ceci est dû aux
charges statiques qui se déposent sur les parois et créent des interférences à l’EEG. L’impédance des
électrodes implantées dans l’hippocampe étant assez haute, de faibles courants peuvent générer des
différences de potentiels importantes. En conséquence, il convient de mettre tous les porteurs de
charges à la masse (le bon contact de l’électrode de masse implantée dans le crâne étant crucial). Le
préamplificateur doit aussi être placé très proche de la tête, car les courants sortant de la tête de
l’animal sont très faibles et donc particulièrement sensibles aux fluctuations du champ
électromagnétique de la pièce pouvant générer des courants induits. Le pré-amplificateur amplifie le
signal à sa sortie, rendant négligeable l’effet des courants induits [réf].](https://image.slidesharecdn.com/1ea85bf3-6cff-421e-b779-1402431d6a95-170120161459/85/2012_BERGEL-16-320.jpg)
![Etude de la navigation spatiale par imagerie ultrasonore chez le rat mobile 23
On observe deux effets majeurs sur les contrastes entre les deux conditions. La majorité des pixels est
plus activée dans la condition anesthésiée. Les fluctuations positives sont obtenues pour des pixels
situés au dessus de la méninge. On n’observe pas de différence majeure entre les structures profondes
et le cortex et les images de contraste sont relativement symétriques. Au niveau du sinus veineux on
observe une vasodilatation importante dans la condition anesthésiée. Cet effet est aussi présent au
niveau des grosses artères qui traverse le cortex longitudinalement, ce qui a pour effet d’introduire des
« reflets » sur l’image de contraste [C]. Il est peu probable que cela soit du a un déplacement de la
sonde. Nous avons en effet recalculé l’image moyenne (M) afin que le cross-corrélogramme entre les
deux conditions soit centré. Ceci ne fait pas disparaître les contrastes observés. Enfin le contraste [C]
fait apparaître l’hippocampe suggérant une différence significative entre les deux conditions, ce qui est
analysé en détails plus loin.
Profil des données
Les coupes coronales sont découpées en douze régions : cortex gauche (3), cortex droit (3),
hippocampe gauche et droit (2) thalamus dorsal gauche et droit (2) et thalamus ventral gauche droit (2),
de sorte que le nombre de pixels par région soit relativement constant. On calcule ensuite pour chaque
image la valeur moyenne des pixels sur une région donnée. On passe ainsi de 90x128 valeurs à 12
valeurs pour chaque image. La figure 3.2 récapitule la distribution des données.
Figure 3.3 : Différence de contraste dans les conditions mobile (M) et anesthesié (A)
Les deux premières figures (A, B) représentent l’image moyenne calculée à partir de la valeur moyenne de chaque pixel
pour les 500 images respectivement dans la condition mobile (M) et anesthésié (A). La figure (C) donne le contraste M-A/M.
L’échelle de couleurs est comprise entre -0,76 et 2,81. La figure (D) est une image binaire donnant les pixels dont la
différence de moyenne entre les conditions est positive (rouge : M>A, 2917 pixels) et négative (bleu : M<A, 8203 pixels).
Les figures E et F donnent l’auto-corrélogramme dans la condition (A) (auto-corrélogramme de l’image moyenne) et le
cross-corrélogramme entre les conditions. On observe une différence due à la condition mobile. La variation des centres
des corrélogrammes est inférieure à 1 pixel.](https://image.slidesharecdn.com/1ea85bf3-6cff-421e-b779-1402431d6a95-170120161459/85/2012_BERGEL-23-320.jpg)
![24 Mémoire M2 CogMaster - Antoine BERGEL

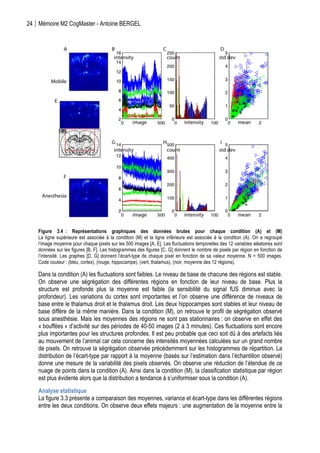

Figure 3.4 : Représentations graphiques des données brutes pour chaque condition (A) et (M)
La ligne supérieure est associée à la condition (M) et la ligne inférieure est associée à la condition (A). On a regroupé
l’image moyenne pour chaque pixels sur les 500 images [A, E]. Les fluctuations temporelles des 12 variables aléatoires sont
données sur les figures [B, F]. Les histogrammes des figures [C, G] donnent le nombre de pixels par région en fonction de
l’intensité. Les graphes [D, G] donnent l’écart-type de chaque pixel en fonction de sa valeur moyenne. N = 500 images.
Code couleur : (bleu, cortex), (rouge, hippocampe), (vert, thalamus), (noir, moyenne des 12 régions).
Dans la condition (A) les fluctuations sont faibles. Le niveau de base de chacune des régions est stable.
On observe une ségrégation des différentes régions en fonction de leur niveau de base. Plus la
structure est profonde plus la moyenne est faible (la sensibilité du signal fUS diminue avec la
profondeur). Les variations du cortex sont importantes et l’on observe une différence de niveaux de
base entre le thalamus droit et le thalamus droit. Les deux hippocampes sont stables et leur niveau de
base diffère de la même manière. Dans la condition (M), on retrouve le profil de ségrégation observé
sous anesthésie. Mais les moyennes des régions ne sont pas stationnaires : on observe en effet des
« bouffées » d’activité sur des périodes de 40-50 images (2 à 3 minutes). Ces fluctuations sont encore
plus importantes pour les structures profondes. Il est peu probable que ceci soit dû à des artefacts liés
au mouvement de l’animal car cela concerne des intensités moyennées calculées sur un grand nombre
de pixels. On retrouve la ségrégation observée précédemment sur les histogrammes de répartition. La
distribution de l’écart-type par rapport à la moyenne (basés sur l’estimation dans l’échantillon observé)
donne une mesure de la variabilité des pixels observés. On observe une réduction de l’étendue de ce
nuage de points dans la condition (A). Ainsi dans la condition (M), la classification statistique par région
est plus évidente alors que la distribution a tendance à s’uniformiser sous la condition (A).
Analyse statistique
La figure 3.3 présente a comparaison des moyennes, variance et écart-type dans les différentes régions
entre les deux conditions. On observe deux effets majeurs : une augmentation de la moyenne entre la](https://image.slidesharecdn.com/1ea85bf3-6cff-421e-b779-1402431d6a95-170120161459/85/2012_BERGEL-24-320.jpg)
