Introduction
L’étape de conception définit généralement les structures et les modèles à suivre lors de la
phase d’implémentions de l’application en utilisant le langage UML. C’est la phase où nous
préparons l’architecture du projet, et où nous définissons la structure de l’application, nous
allons premièrement citer les besoins fonctionnels et non fonctionnels de cette application
Deuxièmement, nous décrirons la phase de réalisation et les outils utilisés pour le
développement de l’application, nous décrirons le travail effectué à travers des captures
d’écran et nous finissons par une conclusion.
1. Besoins fonctionnels
Il s’agit de fonctionnalités de système. Ce sont les exigences pour spécifier le
comportement d’entrée/sortie du système. Les services proposés par notre application
peuvent être résumés en :
Gestion des stocks :
 Suivre les niveaux de stock de différents types de carburants dans les entrepôts et les stations-
service.
 Permettre l'ajustement des stocks en fonction des livraisons et des ventes.
Gestion des livraisons :
 Enregistrer les détails des livraisons de carburant effectuées aux stations-service.
 Planifier les livraisons en fonction des niveaux de stock actuels et des prévisions de
demande.
Gestion des ventes :
 Enregistrer les transactions de vente de carburant dans les stations-service.
 Fournir des rapports sur les ventes quotidiennes, hebdomadaires et mensuelles.
Outil d'aide à la décision :
 Analyser les données historiques pour prédire la demande future de carburant.
 Proposer des recommandations de livraison basées sur les prévisions de demande et
les niveaux de stock actuels.
Gestion des utilisateurs :
 Authentifier les utilisateurs et attribuer des rôles appropriés (administrateur,
gestionnaire, employé, etc.).
 Gérer les autorisations d'accès aux différentes fonctionnalités de l'application.
2. Besoins non fonctionnels :
Les besoins non fonctionnels forment l’ensemble des contraintes techniques auxquelles notre
système doit répondre.

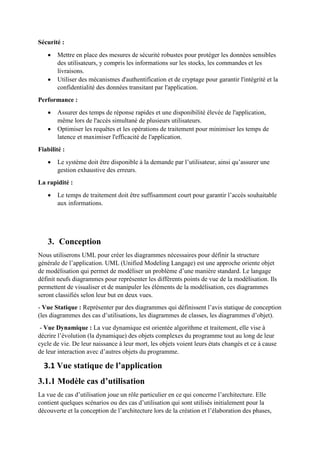

Sécurité :
 Mettre en place des mesures de sécurité robustes pour protéger les données sensibles
des utilisateurs, y compris les informations sur les stocks, les commandes et les
livraisons.
 Utiliser des mécanismes d'authentification et de cryptage pour garantir l'intégrité et la
confidentialité des données transitant par l'application.
Performance :
 Assurer des temps de réponse rapides et une disponibilité élevée de l'application,
même lors de l'accès simultané de plusieurs utilisateurs.
 Optimiser les requêtes et les opérations de traitement pour minimiser les temps de
latence et maximiser l'efficacité de l'application.
Fiabilité :
 Le système doit être disponible à la demande par l’utilisateur, ainsi qu’assurer une
gestion exhaustive des erreurs.
La rapidité :
 Le temps de traitement doit être suffisamment court pour garantir l’accès souhaitable
aux informations.
3. Conception
Nous utiliserons UML pour créer les diagrammes nécessaires pour définir la structure
générale de l’application. UML (Unified Modeling Langage) est une approche oriente objet
de modélisation qui permet de modéliser un problème d’une manière standard. Le langage
définit neufs diagrammes pour représenter les différents points de vue de la modélisation. Ils
permettent de visualiser et de manipuler les éléments de la modélisation, ces diagrammes
seront classifiés selon leur but en deux vues.
- Vue Statique : Représenter par des diagrammes qui définissent l’avis statique de conception
(les diagrammes des cas d’utilisations, les diagrammes de classes, les diagrammes d’objet).
- Vue Dynamique : La vue dynamique est orientée algorithme et traitement, elle vise à
décrire l’évolution (la dynamique) des objets complexes du programme tout au long de leur
cycle de vie. De leur naissance à leur mort, les objets voient leurs états changés et ce à cause
de leur interaction avec d’autres objets du programme.
3.1 Vue statique de l’application
3.1.1 Modèle cas d’utilisation
La vue de cas d’utilisation joue un rôle particulier en ce qui concerne l’architecture. Elle
contient quelques scénarios ou des cas d’utilisation qui sont utilisés initialement pour la
découverte et la conception de l’architecture lors de la création et l’élaboration des phases,

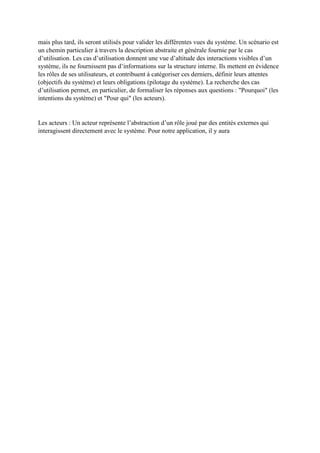

mais plus tard, ils seront utilisés pour valider les différentes vues du système. Un scénario est
un chemin particulier à travers la description abstraite et générale fournie par le cas
d’utilisation. Les cas d’utilisation donnent une vue d’altitude des interactions visibles d’un
système, ils ne fournissent pas d’informations sur la structure interne. Ils mettent en évidence
les rôles de ses utilisateurs, et contribuent à catégoriser ces derniers, définir leurs attentes
(objectifs du système) et leurs obligations (pilotage du système). La recherche des cas
d’utilisation permet, en particulier, de formaliser les réponses aux questions : "Pourquoi" (les
intentions du système) et "Pour qui" (les acteurs).
Les acteurs : Un acteur représente l’abstraction d’un rôle joué par des entités externes qui
interagissent directement avec le système. Pour notre application, il y aura

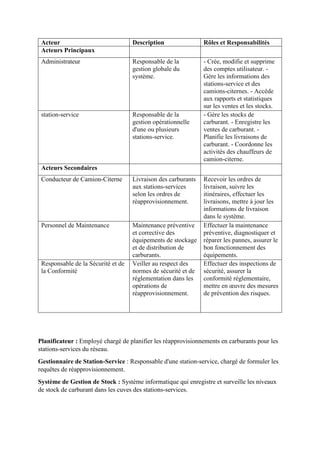

Acteur Description Rôles et Responsabilités
Acteurs Principaux
Administrateur Responsable de la
gestion globale du
système.
- Crée, modifie et supprime
des comptes utilisateur. -
Gère les informations des
stations-service et des
camions-citernes. - Accède
aux rapports et statistiques
sur les ventes et les stocks.
station-service Responsable de la
gestion opérationnelle
d'une ou plusieurs
stations-service.
- Gère les stocks de
carburant. - Enregistre les
ventes de carburant. -
Planifie les livraisons de
carburant. - Coordonne les
activités des chauffeurs de
camion-citerne.
Acteurs Secondaires
Conducteur de Camion-Citerne Livraison des carburants
aux stations-services
selon les ordres de
réapprovisionnement.
Recevoir les ordres de
livraison, suivre les
itinéraires, effectuer les
livraisons, mettre à jour les
informations de livraison
dans le système.
Personnel de Maintenance Maintenance préventive
et corrective des
équipements de stockage
et de distribution de
carburants.
Effectuer la maintenance
préventive, diagnostiquer et
réparer les pannes, assurer le
bon fonctionnement des
équipements.
Responsable de la Sécurité et de
la Conformité
Veiller au respect des
normes de sécurité et de
réglementation dans les
opérations de
réapprovisionnement.
Effectuer des inspections de
sécurité, assurer la
conformité réglementaire,
mettre en œuvre des mesures
de prévention des risques.
Planificateur : Employé chargé de planifier les réapprovisionnements en carburants pour les
stations-services du réseau.
Gestionnaire de Station-Service : Responsable d'une station-service, chargé de formuler les
requêtes de réapprovisionnement.
Système de Gestion de Stock : Système informatique qui enregistre et surveille les niveaux
de stock de carburant dans les cuves des stations-services.

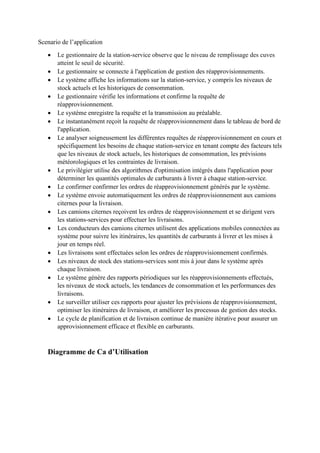

Scenario de l’application
 Le gestionnaire de la station-service observe que le niveau de remplissage des cuves
atteint le seuil de sécurité.
 Le gestionnaire se connecte à l'application de gestion des réapprovisionnements.
 Le système affiche les informations sur la station-service, y compris les niveaux de
stock actuels et les historiques de consommation.
 Le gestionnaire vérifie les informations et confirme la requête de
réapprovisionnement.
 Le système enregistre la requête et la transmission au préalable.
 Le instantanément reçoit la requête de réapprovisionnement dans le tableau de bord de
l'application.
 Le analyser soigneusement les différentes requêtes de réapprovisionnement en cours et
spécifiquement les besoins de chaque station-service en tenant compte des facteurs tels
que les niveaux de stock actuels, les historiques de consommation, les prévisions
météorologiques et les contraintes de livraison.
 Le privilégier utilise des algorithmes d'optimisation intégrés dans l'application pour
déterminer les quantités optimales de carburants à livrer à chaque station-service.
 Le confirmer confirmer les ordres de réapprovisionnement générés par le système.
 Le système envoie automatiquement les ordres de réapprovisionnement aux camions
citernes pour la livraison.
 Les camions citernes reçoivent les ordres de réapprovisionnement et se dirigent vers
les stations-services pour effectuer les livraisons.
 Les conducteurs des camions citernes utilisent des applications mobiles connectées au
système pour suivre les itinéraires, les quantités de carburants à livrer et les mises à
jour en temps réel.
 Les livraisons sont effectuées selon les ordres de réapprovisionnement confirmés.
 Les niveaux de stock des stations-services sont mis à jour dans le système après
chaque livraison.
 Le système génère des rapports périodiques sur les réapprovisionnements effectués,
les niveaux de stock actuels, les tendances de consommation et les performances des
livraisons.
 Le surveiller utiliser ces rapports pour ajuster les prévisions de réapprovisionnement,
optimiser les itinéraires de livraison, et améliorer les processus de gestion des stocks.
 Le cycle de planification et de livraison continue de manière itérative pour assurer un
approvisionnement efficace et flexible en carburants.

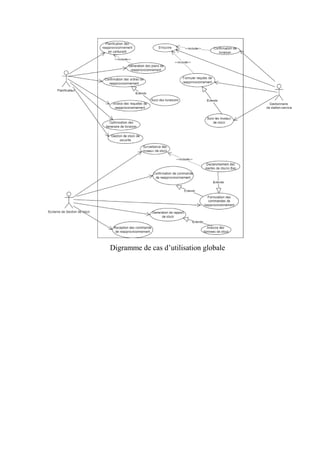

Diagramme de Ca d’Utilisation
Digramme de cas d’utilisation globale

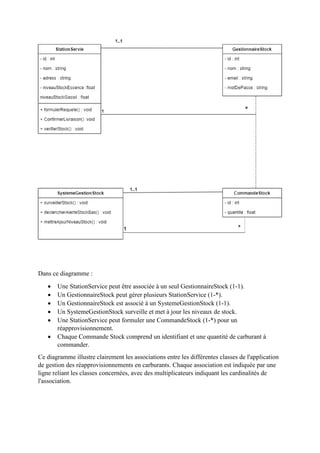

Dans ce diagramme :
 Une StationService peut être associée à un seul GestionnaireStock (1-1).
 Un GestionnaireStock peut gérer plusieurs StationService (1-*).
 Un GestionnaireStock est associé à un SystemeGestionStock (1-1).
 Un SystemeGestionStock surveille et met à jour les niveaux de stock.
 Une StationService peut formuler une CommandeStock (1-*) pour un
réapprovisionnement.
 Chaque Commande Stock comprend un identifiant et une quantité de carburant à
commander.
Ce diagramme illustre clairement les associations entre les différentes classes de l'application
de gestion des réapprovisionnements en carburants. Chaque association est indiquée par une
ligne reliant les classes concernées, avec des multiplicateurs indiquant les cardinalités de
l'association.
application de gestion de station service .pdf

Contenu connexe

Similaire à application de gestion de station service .pdf

FicheProduit_SuperVision_Linkbynet
FicheProduit_SuperVision_LinkbynetFicheProduit_SuperVision_Linkbynet
FicheProduit_SuperVision_LinkbynetMatthieu DEMOOR

atam guide de developpement v1.3
atam guide de developpement v1.3atam guide de developpement v1.3
atam guide de developpement v1.3Abdessamad Hamouch

les metriques de processus, de produit et de qualité
les metriques de processus, de produit et de qualitéles metriques de processus, de produit et de qualité
les metriques de processus, de produit et de qualitésoregh

Session #2 du workshop sur la performance en environnement de production
Session #2 du workshop sur la performance en environnement de productionSession #2 du workshop sur la performance en environnement de production
Session #2 du workshop sur la performance en environnement de productionDEFO KUATE Landry

Génie Logiciel.pptx
Génie Logiciel.pptxGénie Logiciel.pptx
Génie Logiciel.pptxLatifaBen6

srep_cours_01.pdf
srep_cours_01.pdfsrep_cours_01.pdf
srep_cours_01.pdfSamirAwad14

rapport_ecrit_final
rapport_ecrit_finalrapport_ecrit_final
rapport_ecrit_finalJean Ibarz

Présentation DEVOPS-Majeur.pptx
Présentation DEVOPS-Majeur.pptxPrésentation DEVOPS-Majeur.pptx
Présentation DEVOPS-Majeur.pptxZALIMAZA

Chapitre 4 Exploitation Entretien Soutien SI.ppt
Chapitre 4 Exploitation Entretien Soutien SI.pptChapitre 4 Exploitation Entretien Soutien SI.ppt
Chapitre 4 Exploitation Entretien Soutien SI.pptNajah Idrissi Moulay Rachid

Présentation DEVOPS_Mauritanie.pptx
Présentation DEVOPS_Mauritanie.pptxPrésentation DEVOPS_Mauritanie.pptx
Présentation DEVOPS_Mauritanie.pptxZALIMAZA

Présentation DEVOPS_.pptx
Présentation DEVOPS_.pptxPrésentation DEVOPS_.pptx
Présentation DEVOPS_.pptxZALIMAZA

Présentation DEVOPSS.pptx
Présentation DEVOPSS.pptxPrésentation DEVOPSS.pptx
Présentation DEVOPSS.pptxZALIMAZA

Présentation DEVOPS_Black.pptx
Présentation DEVOPS_Black.pptxPrésentation DEVOPS_Black.pptx
Présentation DEVOPS_Black.pptxZALIMAZA

Déploiement d’applications
Déploiement d’applicationsDéploiement d’applications
Déploiement d’applicationsMohammed Jaafar

Atteindre la maturité de l'Application Readiness
Atteindre la maturité de l'Application ReadinessAtteindre la maturité de l'Application Readiness
Atteindre la maturité de l'Application ReadinessFlexera

Cours Jean-Louis BOULANGER: Réalisation d'une application logicielle.
Cours Jean-Louis BOULANGER: Réalisation d'une application logicielle.Cours Jean-Louis BOULANGER: Réalisation d'une application logicielle.
Cours Jean-Louis BOULANGER: Réalisation d'une application logicielle.jkebbab

Présentation DEVOPS_Kola.pptx
Présentation DEVOPS_Kola.pptxPrésentation DEVOPS_Kola.pptx
Présentation DEVOPS_Kola.pptxssuserf298861


Similaire à application de gestion de station service .pdf (20)

Uml Cas Utilisation introduction
Uml Cas Utilisation introductionUml Cas Utilisation introduction
Uml Cas Utilisation introduction

FicheProduit_SuperVision_Linkbynet
FicheProduit_SuperVision_LinkbynetFicheProduit_SuperVision_Linkbynet
FicheProduit_SuperVision_Linkbynet

Lecon 1.1
Lecon 1.1Lecon 1.1
Lecon 1.1

atam guide de developpement v1.3
atam guide de developpement v1.3atam guide de developpement v1.3
atam guide de developpement v1.3

OMS log search au quotidien
OMS log search au quotidienOMS log search au quotidien
OMS log search au quotidien

les metriques de processus, de produit et de qualité
les metriques de processus, de produit et de qualitéles metriques de processus, de produit et de qualité
les metriques de processus, de produit et de qualité

Session #2 du workshop sur la performance en environnement de production
Session #2 du workshop sur la performance en environnement de productionSession #2 du workshop sur la performance en environnement de production
Session #2 du workshop sur la performance en environnement de production

Génie Logiciel.pptx
Génie Logiciel.pptxGénie Logiciel.pptx
Génie Logiciel.pptx

srep_cours_01.pdf
srep_cours_01.pdfsrep_cours_01.pdf
srep_cours_01.pdf

rapport_ecrit_final
rapport_ecrit_finalrapport_ecrit_final
rapport_ecrit_final

Présentation DEVOPS-Majeur.pptx
Présentation DEVOPS-Majeur.pptxPrésentation DEVOPS-Majeur.pptx
Présentation DEVOPS-Majeur.pptx

Chapitre 4 Exploitation Entretien Soutien SI.ppt
Chapitre 4 Exploitation Entretien Soutien SI.pptChapitre 4 Exploitation Entretien Soutien SI.ppt
Chapitre 4 Exploitation Entretien Soutien SI.ppt

Présentation DEVOPS_Mauritanie.pptx
Présentation DEVOPS_Mauritanie.pptxPrésentation DEVOPS_Mauritanie.pptx
Présentation DEVOPS_Mauritanie.pptx

Présentation DEVOPS_.pptx
Présentation DEVOPS_.pptxPrésentation DEVOPS_.pptx
Présentation DEVOPS_.pptx

Présentation DEVOPSS.pptx
Présentation DEVOPSS.pptxPrésentation DEVOPSS.pptx
Présentation DEVOPSS.pptx

Présentation DEVOPS_Black.pptx
Présentation DEVOPS_Black.pptxPrésentation DEVOPS_Black.pptx
Présentation DEVOPS_Black.pptx

Déploiement d’applications
Déploiement d’applicationsDéploiement d’applications
Déploiement d’applications

Atteindre la maturité de l'Application Readiness
Atteindre la maturité de l'Application ReadinessAtteindre la maturité de l'Application Readiness
Atteindre la maturité de l'Application Readiness

Cours Jean-Louis BOULANGER: Réalisation d'une application logicielle.
Cours Jean-Louis BOULANGER: Réalisation d'une application logicielle.Cours Jean-Louis BOULANGER: Réalisation d'une application logicielle.
Cours Jean-Louis BOULANGER: Réalisation d'une application logicielle.

Présentation DEVOPS_Kola.pptx
Présentation DEVOPS_Kola.pptxPrésentation DEVOPS_Kola.pptx
Présentation DEVOPS_Kola.pptx


application de gestion de station service .pdf

  • 1. Introduction L’étape de conception définit généralement les structures et les modèles à suivre lors de la phase d’implémentions de l’application en utilisant le langage UML. C’est la phase où nous préparons l’architecture du projet, et où nous définissons la structure de l’application, nous allons premièrement citer les besoins fonctionnels et non fonctionnels de cette application Deuxièmement, nous décrirons la phase de réalisation et les outils utilisés pour le développement de l’application, nous décrirons le travail effectué à travers des captures d’écran et nous finissons par une conclusion. 1. Besoins fonctionnels Il s’agit de fonctionnalités de système. Ce sont les exigences pour spécifier le comportement d’entrée/sortie du système. Les services proposés par notre application peuvent être résumés en : Gestion des stocks :  Suivre les niveaux de stock de différents types de carburants dans les entrepôts et les stations- service.  Permettre l'ajustement des stocks en fonction des livraisons et des ventes. Gestion des livraisons :  Enregistrer les détails des livraisons de carburant effectuées aux stations-service.  Planifier les livraisons en fonction des niveaux de stock actuels et des prévisions de demande. Gestion des ventes :  Enregistrer les transactions de vente de carburant dans les stations-service.  Fournir des rapports sur les ventes quotidiennes, hebdomadaires et mensuelles. Outil d'aide à la décision :  Analyser les données historiques pour prédire la demande future de carburant.  Proposer des recommandations de livraison basées sur les prévisions de demande et les niveaux de stock actuels. Gestion des utilisateurs :  Authentifier les utilisateurs et attribuer des rôles appropriés (administrateur, gestionnaire, employé, etc.).  Gérer les autorisations d'accès aux différentes fonctionnalités de l'application. 2. Besoins non fonctionnels : Les besoins non fonctionnels forment l’ensemble des contraintes techniques auxquelles notre système doit répondre.
  • 2. Sécurité :  Mettre en place des mesures de sécurité robustes pour protéger les données sensibles des utilisateurs, y compris les informations sur les stocks, les commandes et les livraisons.  Utiliser des mécanismes d'authentification et de cryptage pour garantir l'intégrité et la confidentialité des données transitant par l'application. Performance :  Assurer des temps de réponse rapides et une disponibilité élevée de l'application, même lors de l'accès simultané de plusieurs utilisateurs.  Optimiser les requêtes et les opérations de traitement pour minimiser les temps de latence et maximiser l'efficacité de l'application. Fiabilité :  Le système doit être disponible à la demande par l’utilisateur, ainsi qu’assurer une gestion exhaustive des erreurs. La rapidité :  Le temps de traitement doit être suffisamment court pour garantir l’accès souhaitable aux informations. 3. Conception Nous utiliserons UML pour créer les diagrammes nécessaires pour définir la structure générale de l’application. UML (Unified Modeling Langage) est une approche oriente objet de modélisation qui permet de modéliser un problème d’une manière standard. Le langage définit neufs diagrammes pour représenter les différents points de vue de la modélisation. Ils permettent de visualiser et de manipuler les éléments de la modélisation, ces diagrammes seront classifiés selon leur but en deux vues. - Vue Statique : Représenter par des diagrammes qui définissent l’avis statique de conception (les diagrammes des cas d’utilisations, les diagrammes de classes, les diagrammes d’objet). - Vue Dynamique : La vue dynamique est orientée algorithme et traitement, elle vise à décrire l’évolution (la dynamique) des objets complexes du programme tout au long de leur cycle de vie. De leur naissance à leur mort, les objets voient leurs états changés et ce à cause de leur interaction avec d’autres objets du programme. 3.1 Vue statique de l’application 3.1.1 Modèle cas d’utilisation La vue de cas d’utilisation joue un rôle particulier en ce qui concerne l’architecture. Elle contient quelques scénarios ou des cas d’utilisation qui sont utilisés initialement pour la découverte et la conception de l’architecture lors de la création et l’élaboration des phases,
  • 3. mais plus tard, ils seront utilisés pour valider les différentes vues du système. Un scénario est un chemin particulier à travers la description abstraite et générale fournie par le cas d’utilisation. Les cas d’utilisation donnent une vue d’altitude des interactions visibles d’un système, ils ne fournissent pas d’informations sur la structure interne. Ils mettent en évidence les rôles de ses utilisateurs, et contribuent à catégoriser ces derniers, définir leurs attentes (objectifs du système) et leurs obligations (pilotage du système). La recherche des cas d’utilisation permet, en particulier, de formaliser les réponses aux questions : "Pourquoi" (les intentions du système) et "Pour qui" (les acteurs). Les acteurs : Un acteur représente l’abstraction d’un rôle joué par des entités externes qui interagissent directement avec le système. Pour notre application, il y aura
  • 4. Acteur Description Rôles et Responsabilités Acteurs Principaux Administrateur Responsable de la gestion globale du système. - Crée, modifie et supprime des comptes utilisateur. - Gère les informations des stations-service et des camions-citernes. - Accède aux rapports et statistiques sur les ventes et les stocks. station-service Responsable de la gestion opérationnelle d'une ou plusieurs stations-service. - Gère les stocks de carburant. - Enregistre les ventes de carburant. - Planifie les livraisons de carburant. - Coordonne les activités des chauffeurs de camion-citerne. Acteurs Secondaires Conducteur de Camion-Citerne Livraison des carburants aux stations-services selon les ordres de réapprovisionnement. Recevoir les ordres de livraison, suivre les itinéraires, effectuer les livraisons, mettre à jour les informations de livraison dans le système. Personnel de Maintenance Maintenance préventive et corrective des équipements de stockage et de distribution de carburants. Effectuer la maintenance préventive, diagnostiquer et réparer les pannes, assurer le bon fonctionnement des équipements. Responsable de la Sécurité et de la Conformité Veiller au respect des normes de sécurité et de réglementation dans les opérations de réapprovisionnement. Effectuer des inspections de sécurité, assurer la conformité réglementaire, mettre en œuvre des mesures de prévention des risques. Planificateur : Employé chargé de planifier les réapprovisionnements en carburants pour les stations-services du réseau. Gestionnaire de Station-Service : Responsable d'une station-service, chargé de formuler les requêtes de réapprovisionnement. Système de Gestion de Stock : Système informatique qui enregistre et surveille les niveaux de stock de carburant dans les cuves des stations-services.
  • 5. Scenario de l’application  Le gestionnaire de la station-service observe que le niveau de remplissage des cuves atteint le seuil de sécurité.  Le gestionnaire se connecte à l'application de gestion des réapprovisionnements.  Le système affiche les informations sur la station-service, y compris les niveaux de stock actuels et les historiques de consommation.  Le gestionnaire vérifie les informations et confirme la requête de réapprovisionnement.  Le système enregistre la requête et la transmission au préalable.  Le instantanément reçoit la requête de réapprovisionnement dans le tableau de bord de l'application.  Le analyser soigneusement les différentes requêtes de réapprovisionnement en cours et spécifiquement les besoins de chaque station-service en tenant compte des facteurs tels que les niveaux de stock actuels, les historiques de consommation, les prévisions météorologiques et les contraintes de livraison.  Le privilégier utilise des algorithmes d'optimisation intégrés dans l'application pour déterminer les quantités optimales de carburants à livrer à chaque station-service.  Le confirmer confirmer les ordres de réapprovisionnement générés par le système.  Le système envoie automatiquement les ordres de réapprovisionnement aux camions citernes pour la livraison.  Les camions citernes reçoivent les ordres de réapprovisionnement et se dirigent vers les stations-services pour effectuer les livraisons.  Les conducteurs des camions citernes utilisent des applications mobiles connectées au système pour suivre les itinéraires, les quantités de carburants à livrer et les mises à jour en temps réel.  Les livraisons sont effectuées selon les ordres de réapprovisionnement confirmés.  Les niveaux de stock des stations-services sont mis à jour dans le système après chaque livraison.  Le système génère des rapports périodiques sur les réapprovisionnements effectués, les niveaux de stock actuels, les tendances de consommation et les performances des livraisons.  Le surveiller utiliser ces rapports pour ajuster les prévisions de réapprovisionnement, optimiser les itinéraires de livraison, et améliorer les processus de gestion des stocks.  Le cycle de planification et de livraison continue de manière itérative pour assurer un approvisionnement efficace et flexible en carburants. Diagramme de Ca d’Utilisation
  • 6. Digramme de cas d’utilisation globale
  • 7. Dans ce diagramme :  Une StationService peut être associée à un seul GestionnaireStock (1-1).  Un GestionnaireStock peut gérer plusieurs StationService (1-*).  Un GestionnaireStock est associé à un SystemeGestionStock (1-1).  Un SystemeGestionStock surveille et met à jour les niveaux de stock.  Une StationService peut formuler une CommandeStock (1-*) pour un réapprovisionnement.  Chaque Commande Stock comprend un identifiant et une quantité de carburant à commander. Ce diagramme illustre clairement les associations entre les différentes classes de l'application de gestion des réapprovisionnements en carburants. Chaque association est indiquée par une ligne reliant les classes concernées, avec des multiplicateurs indiquant les cardinalités de l'association.
