Architecture Protocolaire
des Réseaux Mobiles
-BSS-
(4TC-ARM)
Dernière mise à jour : 28 Avril 2004
Fabrice Valois
fabrice.valois@insa-lyon.fr
http://citi.insa-lyon.fr/ ~ fvalois

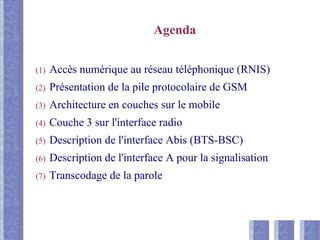

Agenda
(1) Accès numérique au réseau téléphonique (RNIS)
(2) Présentation de la pile protocolaire de GSM
(3) Architecture en couches sur le mobile
(4) Couche 3 sur l'interface radio
(5) Description de l'interface Abis (BTS-BSC)
(6) Description de l'interface A pour la signalisation

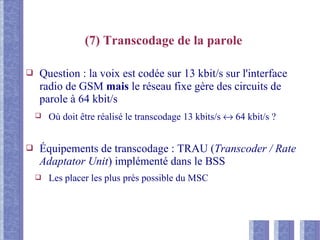

(7) Transcodage de la parole

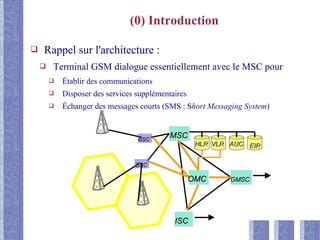

(0) Introduction
❑ Rappel sur l'architecture :
❑ Terminal GSM dialogue essentiellement avec le MSC pour
❑ Établir des communications
❑ Disposer des services supplémentaires
❑ Échanger des messages courts (SMS : Short Messaging System)
EIREIRVLRVLRHLRHLR AUCAUC
GMSCGMSC
ISCISC
MSCMSC
OMCOMC
BSCBSC
BSCBSC

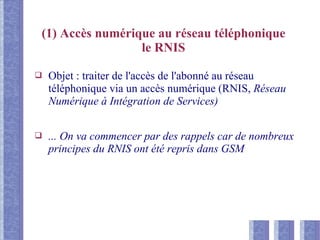

(1) Accès numérique au réseau téléphonique
le RNIS
❑ Objet : traiter de l'accès de l'abonné au réseau
téléphonique via un accès numérique (RNIS, Réseau
Numérique à Intégration de Services)
❑ ... On va commencer par des rappels car de nombreux
principes du RNIS ont été repris dans GSM

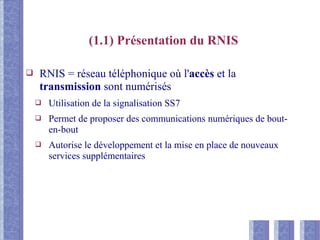

(1.1) Présentation du RNIS
❑ RNIS = réseau téléphonique où l'accès et la
transmission sont numérisés
❑ Utilisation de la signalisation SS7
❑ Permet de proposer des communications numériques de bout-
en-bout
❑ Autorise le développement et la mise en place de nouveaux
services supplémentaires

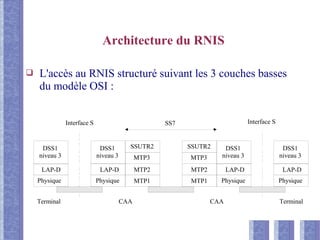

Architecture du RNIS
❑ L'accès au RNIS structuré suivant les 3 couches basses
du modèle OSI :
D
DSS1
niveau 3
DSS1
niveau 3
DSS1
niveau 3
DSS1
niveau 3
LAP-D
Physique
LAP-D
Physique
LAP-D
Physique
LAP-D
Physique
SSUTR2
MTP3
MTP2
MTP1
MTP3
MTP2
MTP1
SSUTR2
Terminal CAA CAA Terminal
Interface S Interface SSS7

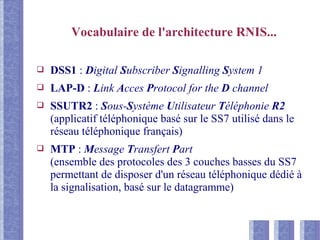

Vocabulaire de l'architecture RNIS...
❑ DSS1 : Digital Subscriber Signalling System 1
❑ LAP-D : Link Acces Protocol for the D channel
❑ SSUTR2 : Sous-Système Utilisateur Téléphonie R2
(applicatif téléphonique basé sur le SS7 utilisé dans le
réseau téléphonique français)
❑ MTP : Message Transfert Part
(ensemble des protocoles des 3 couches basses du SS7
permettant de disposer d'un réseau téléphonique dédié à
la signalisation, basé sur le datagramme)

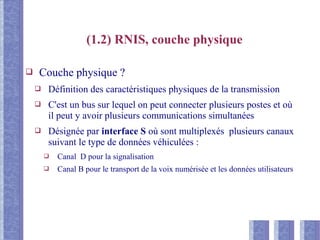

(1.2) RNIS, couche physique
❑ Couche physique ?
❑ Définition des caractéristiques physiques de la transmission
❑ C'est un bus sur lequel on peut connecter plusieurs postes et où
il peut y avoir plusieurs communications simultanées
❑ Désignée par interface S où sont multiplexés plusieurs canaux
suivant le type de données véhiculées :
❑ Canal D pour la signalisation
❑ Canal B pour le transport de la voix numérisée et les données utilisateurs

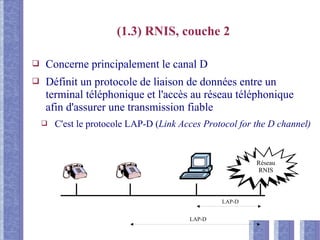

(1.3) RNIS, couche 2
❑ Concerne principalement le canal D
❑ Définit un protocole de liaison de données entre un
terminal téléphonique et l'accès au réseau téléphonique
afin d'assurer une transmission fiable
❑ C'est le protocole LAP-D (Link Acces Protocol for the D channel)
Réseau
RNIS
LAP-D
LAP-D

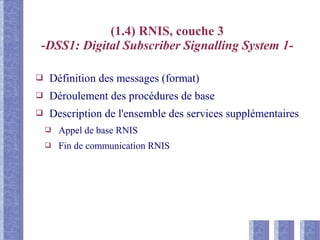

(1.4) RNIS, couche 3
-DSS1: Digital Subscriber Signalling System 1-
❑ Définition des messages (format)
❑ Déroulement des procédures de base
❑ Description de l'ensemble des services supplémentaires
❑ Appel de base RNIS
❑ Fin de communication RNIS
RNIS, niveau 3
Appel de base
SET UP (numéro demandé)
MIF (numéro demandé)
SET UP
CALL PROCEEDING
ALERTING
ACF (ACM)
ALERTING
CALL PROCEEDING
CONNECT
RIU (ANM)
CONNECT
CONNECT ACKNOWLEDGE
Conversation
CONNECT ACKNOWLEDGE
Biip...
CAA CAA

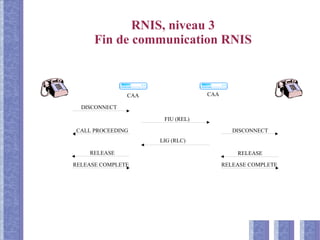

RNIS, niveau 3
Fin de communication RNIS
DISCONNECT
FIU (REL)
DISCONNECT
RELEASE
LIG (RLC)
CALL PROCEEDING
RELEASE
RELEASE COMPLETERELEASE COMPLETE
CAA CAA

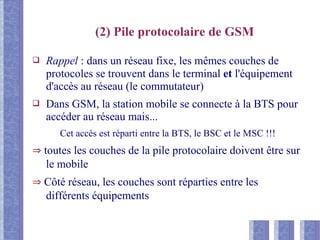

(2) Pile protocolaire de GSM
❑ Rappel : dans un réseau fixe, les mêmes couches de
protocoles se trouvent dans le terminal et l'équipement
d'accès au réseau (le commutateur)
❑ Dans GSM, la station mobile se connecte à la BTS pour
accéder au réseau mais...
Cet accès est réparti entre la BTS, le BSC et le MSC !!!
⇒ toutes les couches de la pile protocolaire doivent être sur
le mobile
⇒ Côté réseau, les couches sont réparties entre les
différents équipements

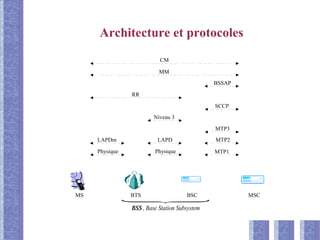

Architecture et protocoles
CM
MM
RR
BSSAP
SCCP
Niveau 3
MTP3
MTP2
MTP1
LAPDLAPDm
PhysiquePhysique
MS BTS BSC MSC
BSS , Base Station Subsystem
Architecture et protocoles
CM
MM
RR
BSSAP
SCCP
Niveau 3
MTP3
MTP2
MTP1
LAPDLAPDm
PhysiquePhysique
MS BTS BSC MSC
BSS , Base Station Subsystem
Couche 1 : traite tous les
aspects de la
transmission radio
Architecture et protocoles
CM
MM
RR
BSSAP
SCCP
Niveau 3
MTP3
MTP2
MTP1
LAPDLAPDm
PhysiquePhysique
MS BTS BSC MSC
BSS , Base Station Subsystem
Couche 2 : Fiabilise la
transmission (LAP-Dm)

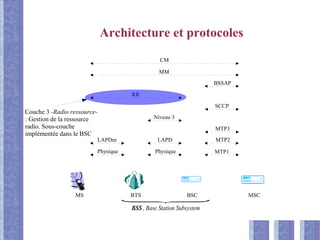

Architecture et protocoles
CM
MM
RR
BSSAP
SCCP
Niveau 3
MTP3
MTP2
MTP1
LAPDLAPDm
PhysiquePhysique
MS BTS BSC MSC
BSS , Base Station Subsystem
Couche 3 -Radio ressource-
: Gestion de la ressource
radio. Sous-couche
implémentée dans le BSC

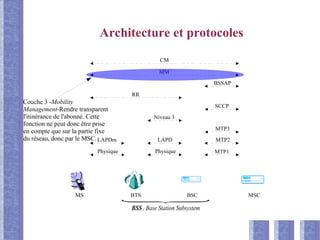

Architecture et protocoles
CM
MM
RR
BSSAP
SCCP
Niveau 3
MTP3
MTP2
MTP1
LAPDLAPDm
PhysiquePhysique
MS BTS BSC MSC
BSS , Base Station Subsystem
Couche 3 -Mobility
Management-Rendre transparent
l'itinérance de l'abonné. Cette
fonction ne peut donc être prise
en compte que sur la partie fixe
du réseau, donc par le MSC.

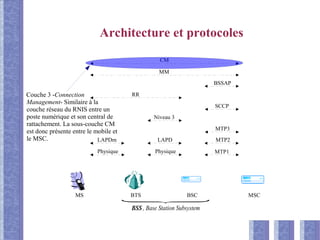

Architecture et protocoles
CM
MM
RR
BSSAP
SCCP
Niveau 3
MTP3
MTP2
MTP1
LAPDLAPDm
PhysiquePhysique
MS BTS BSC MSC
BSS , Base Station Subsystem
Couche 3 -Connection
Management- Similaire à la
couche réseau du RNIS entre un
poste numérique et son central de
rattachement. La sous-couche CM
est donc présente entre le mobile et
le MSC.

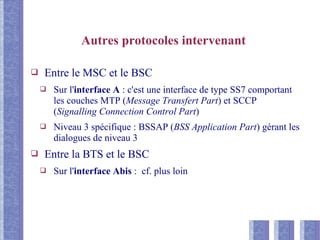

Autres protocoles intervenant
❑ Entre le MSC et le BSC
❑ Sur l'interface A : c'est une interface de type SS7 comportant
les couches MTP (Message Transfert Part) et SCCP
(Signalling Connection Control Part)
❑ Niveau 3 spécifique : BSSAP (BSS Application Part) gérant les
dialogues de niveau 3
❑ Entre la BTS et le BSC
❑ Sur l'interface Abis : cf. plus loin

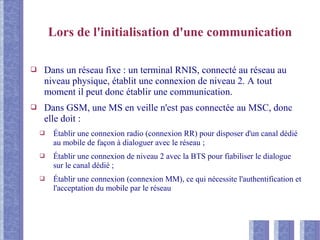

Lors de l'initialisation d'une communication
❑ Dans un réseau fixe : un terminal RNIS, connecté au réseau au
niveau physique, établit une connexion de niveau 2. A tout
moment il peut donc établir une communication.
❑ Dans GSM, une MS en veille n'est pas connectée au MSC, donc
elle doit :
❑ Établir une connexion radio (connexion RR) pour disposer d'un canal dédié
au mobile de façon à dialoguer avec le réseau ;
❑ Établir une connexion de niveau 2 avec la BTS pour fiabiliser le dialogue
sur le canal dédié ;
❑ Établir une connexion (connexion MM), ce qui nécessite l'authentification et
l'acceptation du mobile par le réseau

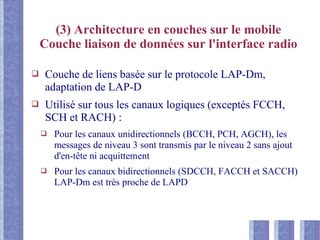

(3) Architecture en couches sur le mobile
Couche liaison de données sur l'interface radio
❑ Couche de liens basée sur le protocole LAP-Dm,
adaptation de LAP-D
❑ Utilisé sur tous les canaux logiques (exceptés FCCH,
SCH et RACH) :
❑ Pour les canaux unidirectionnels (BCCH, PCH, AGCH), les
messages de niveau 3 sont transmis par le niveau 2 sans ajout
d'en-tête ni acquittement
❑ Pour les canaux bidirectionnels (SDCCH, FACCH et SACCH)
LAP-Dm est très proche de LAPD

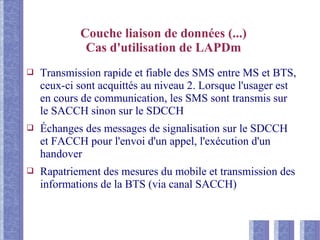

Couche liaison de données (...)
Cas d'utilisation de LAPDm
❑ Transmission rapide et fiable des SMS entre MS et BTS,
ceux-ci sont acquittés au niveau 2. Lorsque l'usager est
en cours de communication, les SMS sont transmis sur
le SACCH sinon sur le SDCCH
❑ Échanges des messages de signalisation sur le SDCCH
et FACCH pour l'envoi d'un appel, l'exécution d'un
handover
❑ Rapatriement des mesures du mobile et transmission des
informations de la BTS (via canal SACCH)

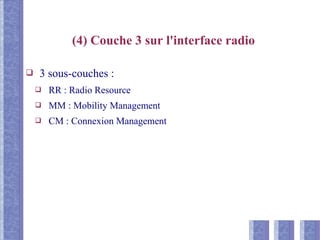

(4) Couche 3 sur l'interface radio
❑ 3 sous-couches :
❑ RR : Radio Resource
❑ MM : Mobility Management
❑ CM : Connexion Management

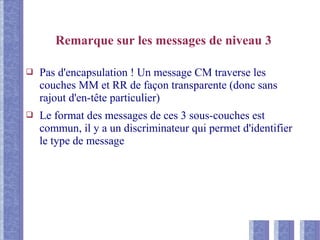

Remarque sur les messages de niveau 3
❑ Pas d'encapsulation ! Un message CM traverse les
couches MM et RR de façon transparente (donc sans
rajout d'en-tête particulier)
❑ Le format des messages de ces 3 sous-couches est
commun, il y a un discriminateur qui permet d'identifier
le type de message

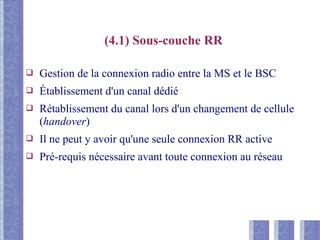

(4.1) Sous-couche RR
❑ Gestion de la connexion radio entre la MS et le BSC
❑ Établissement d'un canal dédié
❑ Rétablissement du canal lors d'un changement de cellule
(handover)
❑ Il ne peut y avoir qu'une seule connexion RR active
❑ Pré-requis nécessaire avant toute connexion au réseau

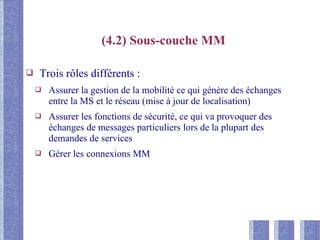

(4.2) Sous-couche MM
❑ Trois rôles différents :
❑ Assurer la gestion de la mobilité ce qui génère des échanges
entre la MS et le réseau (mise à jour de localisation)
❑ Assurer les fonctions de sécurité, ce qui va provoquer des
échanges de messages particuliers lors de la plupart des
demandes de services
❑ Gérer les connexions MM

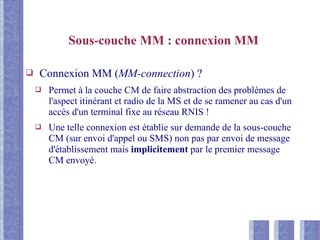

Sous-couche MM : connexion MM
❑ Connexion MM (MM-connection) ?
❑ Permet à la couche CM de faire abstraction des problèmes de
l'aspect itinérant et radio de la MS et de se ramener au cas d'un
accès d'un terminal fixe au réseau RNIS !
❑ Une telle connexion est établie sur demande de la sous-couche
CM (sur envoi d'appel ou SMS) non pas par envoi de message
d'établissement mais implicitement par le premier message
CM envoyé.

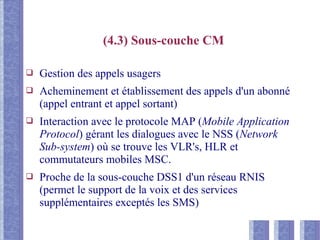

(4.3) Sous-couche CM
❑ Gestion des appels usagers
❑ Acheminement et établissement des appels d'un abonné
(appel entrant et appel sortant)
❑ Interaction avec le protocole MAP (Mobile Application
Protocol) gérant les dialogues avec le NSS (Network
Sub-system) où se trouve les VLR's, HLR et
commutateurs mobiles MSC.
❑ Proche de la sous-couche DSS1 d'un réseau RNIS
(permet le support de la voix et des services
supplémentaires exceptés les SMS)

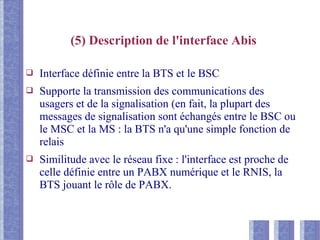

(5) Description de l'interface Abis
❑ Interface définie entre la BTS et le BSC
❑ Supporte la transmission des communications des
usagers et de la signalisation (en fait, la plupart des
messages de signalisation sont échangés entre le BSC ou
le MSC et la MS : la BTS n'a qu'une simple fonction de
relais
❑ Similitude avec le réseau fixe : l'interface est proche de
celle définie entre un PABX numérique et le RNIS, la
BTS jouant le rôle de PABX.
Les couches de l'interface Abis
❑ Couche physique pour faire transiter communications et
signalisation sur des canaux différents
❑ Couche liaison de données assurant la fiabilité des
transmissions
❑ Couche réseau

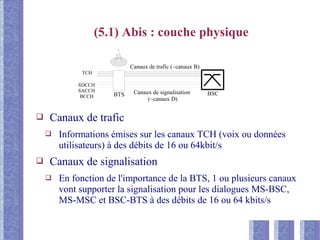

(5.1) Abis : couche physique
❑ Canaux de trafic
❑ Informations émises sur les canaux TCH (voix ou données
utilisateurs) à des débits de 16 ou 64kbit/s
❑ Canaux de signalisation
❑ En fonction de l'importance de la BTS, 1 ou plusieurs canaux
vont supporter la signalisation pour les dialogues MS-BSC,
MS-MSC et BSC-BTS à des débits de 16 ou 64 kbits/s
BTS BSC
Canaux de trafic (~canaux B)
Canaux de signalisation
(~canaux D)
TCH
SDCCH
SACCH
BCCH

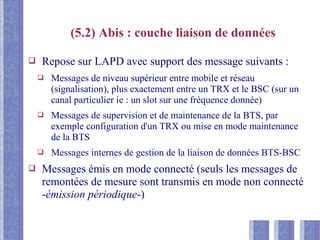

(5.2) Abis : couche liaison de données
❑ Repose sur LAPD avec support des message suivants :
❑ Messages de niveau supérieur entre mobile et réseau
(signalisation), plus exactement entre un TRX et le BSC (sur un
canal particulier ie : un slot sur une fréquence donnée)
❑ Messages de supervision et de maintenance de la BTS, par
exemple configuration d'un TRX ou mise en mode maintenance
de la BTS
❑ Messages internes de gestion de la liaison de données BTS-BSC
❑ Messages émis en mode connecté (seuls les messages de
remontées de mesure sont transmis en mode non connecté
-émission périodique-)

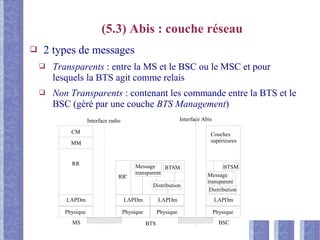

(5.3) Abis : couche réseau
❑ 2 types de messages
❑ Transparents : entre la MS et le BSC ou le MSC et pour
lesquels la BTS agit comme relais
❑ Non Transparents : contenant les commande entre la BTS et le
BSC (géré par une couche BTS Management)
CM
MM
RR
LAPDm
Physique
LAPDm
Physique
LAPDm
Physique
LAPDm
Physique
BTSMMessage
transparent
Distribution
Couches
supérieures
RR'
BTSM
Message
transparent
Distribution
BTSMS BSC
Interface radio Interface Abis

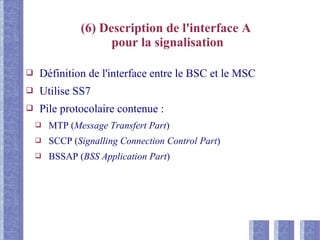

(6) Description de l'interface A
pour la signalisation
❑ Définition de l'interface entre le BSC et le MSC
❑ Utilise SS7
❑ Pile protocolaire contenue :
❑ MTP (Message Transfert Part)
❑ SCCP (Signalling Connection Control Part)
❑ BSSAP (BSS Application Part)
Interface A
❑ 2 types de messages circulent :
❑ Les messages interprétés par le BSC et qui ont trait à la gestion
des ressources radio (sous-couche BSSMAP...)
❑ Autres messages échangés entre la MS et le MSC (sous-couche
DTAP) où le BSC joue le rôle de répéteur

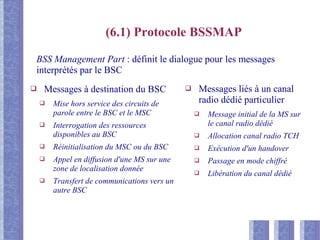

(6.1) Protocole BSSMAP
❑ Messages liés à un canal
radio dédié particulier
❑ Message initial de la MS sur
le canal radio dédié
❑ Allocation canal radio TCH
❑ Exécution d'un handover
❑ Passage en mode chiffré
❑ Libération du canal dédié
❑ Messages à destination du BSC
❑ Mise hors service des circuits de
parole entre le BSC et le MSC
❑ Interrogation des ressources
disponibles au BSC
❑ Réinitialisation du MSC ou du BSC
❑ Appel en diffusion d'une MS sur une
zone de localisation donnée
❑ Transfert de communications vers un
autre BSC
BSS Management Part : définit le dialogue pour les messages
interprétés par le BSC

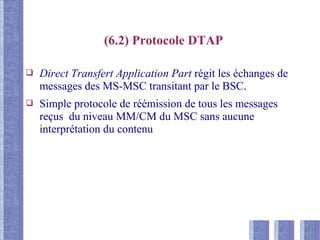

(6.2) Protocole DTAP
❑ Direct Transfert Application Part régit les échanges de
messages des MS-MSC transitant par le BSC.
❑ Simple protocole de réémission de tous les messages
reçus du niveau MM/CM du MSC sans aucune
interprétation du contenu
Vue globale de l'interface A
CM
RR
MM
SCCP
MTP3
MTP2
MTP1
DTAP
BSSAP
BSSMAP
Fonction de
distribution
RR
LAPD
Physique
LAPDm
Physique
SCCP
MTP3
MTP2
MTP1
DTAP
BSSMAP
Fonction de distribution
BSSAP
CM
MM
Interface AInterface
Abis
Interface
Radio
MS BSC MSC
(7) Transcodage de la parole
❑ Question : la voix est codée sur 13 kbit/s sur l'interface
radio de GSM mais le réseau fixe gère des circuits de
parole à 64 kbit/s
❑ Où doit être réalisé le transcodage 13 kbits/s ↔ 64 kbit/s ?
❑ Équipements de transcodage : TRAU (Transcoder / Rate
Adaptator Unit) implémenté dans le BSS
❑ Les placer les plus près possible du MSC

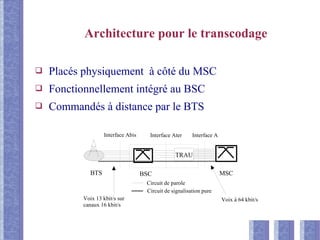

Architecture pour le transcodage
❑ Placés physiquement à côté du MSC
❑ Fonctionnellement intégré au BSC
❑ Commandés à distance par le BTS
TRAU
BTS BSC MSC
Interface Abis Interface Ater Interface A
Circuit de signalisation pure
Circuit de parole
Voix à 64 kbit/sVoix 13 kbit/s sur
canaux 16 kbit/s

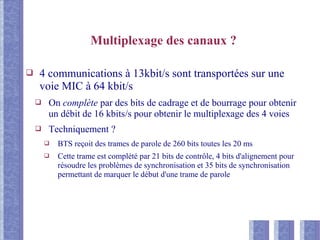

Multiplexage des canaux ?
❑ 4 communications à 13kbit/s sont transportées sur une
voie MIC à 64 kbit/s
❑ On complète par des bits de cadrage et de bourrage pour obtenir
un débit de 16 kbits/s pour obtenir le multiplexage des 4 voies
❑ Techniquement ?
❑ BTS reçoit des trames de parole de 260 bits toutes les 20 ms
❑ Cette trame est complété par 21 bits de contrôle, 4 bits d'alignement pour
résoudre les problèmes de synchronisation et 35 bits de synchronisation
permettant de marquer le début d'une trame de parole

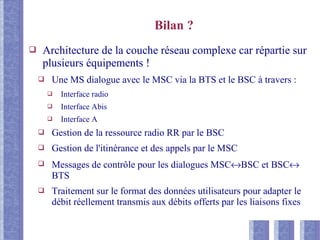

Bilan ?
❑ Architecture de la couche réseau complexe car répartie sur
plusieurs équipements !
❑ Une MS dialogue avec le MSC via la BTS et le BSC à travers :
❑ Interface radio
❑ Interface Abis
❑ Interface A
❑ Gestion de la ressource radio RR par le BSC
❑ Gestion de l'itinérance et des appels par le MSC
❑ Messages de contrôle pour les dialogues MSC↔BSC et BSC↔
BTS
❑ Traitement sur le format des données utilisateurs pour adapter le
débit réellement transmis aux débits offerts par les liaisons fixes

Contenu connexe

Tendances

Gb over ip
Gb over ipGb over ip
Gb over ip
sriwijayamataram

Etude de la VoIP
Etude de la VoIPEtude de la VoIP
Etude de la VoIP
Chiheb Ouaghlani

Présentation Cdma, Multiplexage CDMA, principes de Code et cas d'exemple
Présentation Cdma, Multiplexage CDMA, principes de Code et cas d'exemplePrésentation Cdma, Multiplexage CDMA, principes de Code et cas d'exemple
Présentation Cdma, Multiplexage CDMA, principes de Code et cas d'exemple
Max Benana

Sigtran protocol
Sigtran protocolSigtran protocol
Sigtran protocol
Isybel Harto

Gsm Protocoles & ProcéDures
Gsm   Protocoles & ProcéDuresGsm   Protocoles & ProcéDures
Gsm Protocoles & ProcéDures
Anouar Loukili

Architecture d'un réseau GSM 2G (Téléphonie Mobile)
Architecture d'un réseau GSM 2G (Téléphonie Mobile)Architecture d'un réseau GSM 2G (Téléphonie Mobile)
Architecture d'un réseau GSM 2G (Téléphonie Mobile)
Assia Mounir

Routage ospf
Routage ospfRoutage ospf
Routage ospf
Ines Kechiche

IP Multimedia Subsystem (IMS)
IP Multimedia Subsystem (IMS)IP Multimedia Subsystem (IMS)
IP Multimedia Subsystem (IMS)
Papa Cheikh Cisse

Call flow in gsm
Call flow in gsmCall flow in gsm
Call flow in gsm
vish0110

IMS Core Elements
IMS Core ElementsIMS Core Elements
IMS Core Elements
Kent Loh

UMTS/LTE/EPC Call Flows for CSFB
UMTS/LTE/EPC Call Flows for CSFBUMTS/LTE/EPC Call Flows for CSFB
UMTS/LTE/EPC Call Flows for CSFB
Justin MA (馬嘉昌)

3 g call flow
3 g call flow3 g call flow
3 g call flow
Ashish Aggarwal

Mini projet de reseaux de communication
Mini projet  de reseaux de communicationMini projet  de reseaux de communication
Mini projet de reseaux de communication
Olga Ambani

2 architecture reseau-mobile
2 architecture reseau-mobile2 architecture reseau-mobile
2 architecture reseau-mobile
Gilles Samba

UMTS UTRAN Call Flow
UMTS UTRAN Call FlowUMTS UTRAN Call Flow
UMTS UTRAN Call Flow
Sujeet Kumar

SS7 & SIGTRAN
SS7 & SIGTRANSS7 & SIGTRAN
Simplified Call Flow Signaling: 2G/3G Voice Call
Simplified Call Flow Signaling: 2G/3G Voice CallSimplified Call Flow Signaling: 2G/3G Voice Call
Simplified Call Flow Signaling: 2G/3G Voice Call
3G4G

CS-Core Mobile Network (General)
CS-Core Mobile Network (General)CS-Core Mobile Network (General)
CS-Core Mobile Network (General)
Hamidreza Bolhasani

Cours syslog
Cours syslogCours syslog
Cours syslog
EL AMRI El Hassan


Tendances (20)

Gb over ip
Gb over ipGb over ip
Gb over ip

Etude de la VoIP
Etude de la VoIPEtude de la VoIP
Etude de la VoIP

Présentation Cdma, Multiplexage CDMA, principes de Code et cas d'exemple
Présentation Cdma, Multiplexage CDMA, principes de Code et cas d'exemplePrésentation Cdma, Multiplexage CDMA, principes de Code et cas d'exemple
Présentation Cdma, Multiplexage CDMA, principes de Code et cas d'exemple

Sigtran protocol
Sigtran protocolSigtran protocol
Sigtran protocol

Gsm Protocoles & ProcéDures
Gsm   Protocoles & ProcéDuresGsm   Protocoles & ProcéDures
Gsm Protocoles & ProcéDures

Architecture d'un réseau GSM 2G (Téléphonie Mobile)
Architecture d'un réseau GSM 2G (Téléphonie Mobile)Architecture d'un réseau GSM 2G (Téléphonie Mobile)
Architecture d'un réseau GSM 2G (Téléphonie Mobile)

Routage ospf
Routage ospfRoutage ospf
Routage ospf

IP Multimedia Subsystem (IMS)
IP Multimedia Subsystem (IMS)IP Multimedia Subsystem (IMS)
IP Multimedia Subsystem (IMS)

Call flow in gsm
Call flow in gsmCall flow in gsm
Call flow in gsm

IMS Core Elements
IMS Core ElementsIMS Core Elements
IMS Core Elements

UMTS/LTE/EPC Call Flows for CSFB
UMTS/LTE/EPC Call Flows for CSFBUMTS/LTE/EPC Call Flows for CSFB
UMTS/LTE/EPC Call Flows for CSFB

3 g call flow
3 g call flow3 g call flow
3 g call flow

Mini projet de reseaux de communication
Mini projet  de reseaux de communicationMini projet  de reseaux de communication
Mini projet de reseaux de communication

2 architecture reseau-mobile
2 architecture reseau-mobile2 architecture reseau-mobile
2 architecture reseau-mobile

UMTS UTRAN Call Flow
UMTS UTRAN Call FlowUMTS UTRAN Call Flow
UMTS UTRAN Call Flow

SS7 & SIGTRAN
SS7 & SIGTRANSS7 & SIGTRAN
SS7 & SIGTRAN

Simplified Call Flow Signaling: 2G/3G Voice Call
Simplified Call Flow Signaling: 2G/3G Voice CallSimplified Call Flow Signaling: 2G/3G Voice Call
Simplified Call Flow Signaling: 2G/3G Voice Call

CS-Core Mobile Network (General)
CS-Core Mobile Network (General)CS-Core Mobile Network (General)
CS-Core Mobile Network (General)

Présentation GSM
Présentation GSMPrésentation GSM
Présentation GSM

Cours syslog
Cours syslogCours syslog
Cours syslog


Similaire à Architecture protocolaire des réseaux mobiles

GSM in a nutshell_v2
GSM in a nutshell_v2GSM in a nutshell_v2
GSM in a nutshell_v2
Khamis Houfar

Wwan
WwanWwan
Paramétres gsm
Paramétres gsmParamétres gsm
Paramétres gsm
Djo Seph

Chap2 resaugsm
Chap2 resaugsmChap2 resaugsm
Chap2 resaugsm
Ali Khelifi

Reseaux-sansfil.pptx
Reseaux-sansfil.pptxReseaux-sansfil.pptx
Reseaux-sansfil.pptx
israchatta

Gsm1 efort
Gsm1 efortGsm1 efort
Gsm1 efort
Moustapha Njoya

Rapport W-CDMA Coding & Multiplexing
Rapport W-CDMA  Coding & MultiplexingRapport W-CDMA  Coding & Multiplexing
Rapport W-CDMA Coding & Multiplexing
Anouar Loukili

2 architecture reseau-mobile
2 architecture reseau-mobile2 architecture reseau-mobile
2 architecture reseau-mobile
Fodé Ndiaye

2 architecture reseau-mobile
2 architecture reseau-mobile2 architecture reseau-mobile
2 architecture reseau-mobile
Samira El Margae

Cours_RéseauxTéléphoniquesRéseauxLocauxRadio_Chap1.pdf
Cours_RéseauxTéléphoniquesRéseauxLocauxRadio_Chap1.pdfCours_RéseauxTéléphoniquesRéseauxLocauxRadio_Chap1.pdf
Cours_RéseauxTéléphoniquesRéseauxLocauxRadio_Chap1.pdf
SalmaElAgal

Chap 3.pdf
Chap 3.pdfChap 3.pdf
Chap 3.pdf
kohay75604

Réglage d'un site 2G
Réglage d'un site 2G Réglage d'un site 2G
Réglage d'un site 2G
kawtar dziri

Wi-fi
Wi-fiWi-fi
416769859360_chap2fondementdesreseaux2023.pdf
416769859360_chap2fondementdesreseaux2023.pdf416769859360_chap2fondementdesreseaux2023.pdf
416769859360_chap2fondementdesreseaux2023.pdf
RihabBENLAMINE

Mooc-Semaine1.pdf
Mooc-Semaine1.pdfMooc-Semaine1.pdf
Mooc-Semaine1.pdf
MoufidaHajjaj

ART_Final_2020_2021_Final.pptx
ART_Final_2020_2021_Final.pptxART_Final_2020_2021_Final.pptx
ART_Final_2020_2021_Final.pptx
TninFofana

Support formation vidéo : Technologie des réseaux GSM
Support formation vidéo : Technologie des réseaux GSMSupport formation vidéo : Technologie des réseaux GSM
Support formation vidéo : Technologie des réseaux GSM
SmartnSkilled


Similaire à Architecture protocolaire des réseaux mobiles (20)

GSM in a nutshell_v2
GSM in a nutshell_v2GSM in a nutshell_v2
GSM in a nutshell_v2

Wwan
WwanWwan
Wwan

Paramétres gsm
Paramétres gsmParamétres gsm
Paramétres gsm

Chap2 resaugsm
Chap2 resaugsmChap2 resaugsm
Chap2 resaugsm

a6phl-hhik4.ppt
a6phl-hhik4.ppta6phl-hhik4.ppt
a6phl-hhik4.ppt

Reseaux-sansfil.pptx
Reseaux-sansfil.pptxReseaux-sansfil.pptx
Reseaux-sansfil.pptx

Gsm1 efort
Gsm1 efortGsm1 efort
Gsm1 efort

Rapport W-CDMA Coding & Multiplexing
Rapport W-CDMA  Coding & MultiplexingRapport W-CDMA  Coding & Multiplexing
Rapport W-CDMA Coding & Multiplexing

2 architecture reseau-mobile
2 architecture reseau-mobile2 architecture reseau-mobile
2 architecture reseau-mobile

2 architecture reseau-mobile
2 architecture reseau-mobile2 architecture reseau-mobile
2 architecture reseau-mobile

Cours_RéseauxTéléphoniquesRéseauxLocauxRadio_Chap1.pdf
Cours_RéseauxTéléphoniquesRéseauxLocauxRadio_Chap1.pdfCours_RéseauxTéléphoniquesRéseauxLocauxRadio_Chap1.pdf
Cours_RéseauxTéléphoniquesRéseauxLocauxRadio_Chap1.pdf

Mobile
MobileMobile
Mobile

Chap 3.pdf
Chap 3.pdfChap 3.pdf
Chap 3.pdf

Réglage d'un site 2G
Réglage d'un site 2G Réglage d'un site 2G
Réglage d'un site 2G

Wi-fi
Wi-fiWi-fi
Wi-fi

416769859360_chap2fondementdesreseaux2023.pdf
416769859360_chap2fondementdesreseaux2023.pdf416769859360_chap2fondementdesreseaux2023.pdf
416769859360_chap2fondementdesreseaux2023.pdf

Mooc-Semaine1.pdf
Mooc-Semaine1.pdfMooc-Semaine1.pdf
Mooc-Semaine1.pdf

Umts
UmtsUmts
Umts

ART_Final_2020_2021_Final.pptx
ART_Final_2020_2021_Final.pptxART_Final_2020_2021_Final.pptx
ART_Final_2020_2021_Final.pptx

Support formation vidéo : Technologie des réseaux GSM
Support formation vidéo : Technologie des réseaux GSMSupport formation vidéo : Technologie des réseaux GSM
Support formation vidéo : Technologie des réseaux GSM


Architecture protocolaire des réseaux mobiles

  • 1. Architecture Protocolaire des Réseaux Mobiles -BSS- (4TC-ARM) Dernière mise à jour : 28 Avril 2004 Fabrice Valois fabrice.valois@insa-lyon.fr http://citi.insa-lyon.fr/ ~ fvalois
  • 2. Agenda (1) Accès numérique au réseau téléphonique (RNIS) (2) Présentation de la pile protocolaire de GSM (3) Architecture en couches sur le mobile (4) Couche 3 sur l'interface radio (5) Description de l'interface Abis (BTS-BSC) (6) Description de l'interface A pour la signalisation (7) Transcodage de la parole
  • 3. (0) Introduction ❑ Rappel sur l'architecture : ❑ Terminal GSM dialogue essentiellement avec le MSC pour ❑ Établir des communications ❑ Disposer des services supplémentaires ❑ Échanger des messages courts (SMS : Short Messaging System) EIREIRVLRVLRHLRHLR AUCAUC GMSCGMSC ISCISC MSCMSC OMCOMC BSCBSC BSCBSC
  • 4. (1) Accès numérique au réseau téléphonique le RNIS ❑ Objet : traiter de l'accès de l'abonné au réseau téléphonique via un accès numérique (RNIS, Réseau Numérique à Intégration de Services) ❑ ... On va commencer par des rappels car de nombreux principes du RNIS ont été repris dans GSM
  • 5. (1.1) Présentation du RNIS ❑ RNIS = réseau téléphonique où l'accès et la transmission sont numérisés ❑ Utilisation de la signalisation SS7 ❑ Permet de proposer des communications numériques de bout- en-bout ❑ Autorise le développement et la mise en place de nouveaux services supplémentaires
  • 6. Architecture du RNIS ❑ L'accès au RNIS structuré suivant les 3 couches basses du modèle OSI : D DSS1 niveau 3 DSS1 niveau 3 DSS1 niveau 3 DSS1 niveau 3 LAP-D Physique LAP-D Physique LAP-D Physique LAP-D Physique SSUTR2 MTP3 MTP2 MTP1 MTP3 MTP2 MTP1 SSUTR2 Terminal CAA CAA Terminal Interface S Interface SSS7
  • 7. Vocabulaire de l'architecture RNIS... ❑ DSS1 : Digital Subscriber Signalling System 1 ❑ LAP-D : Link Acces Protocol for the D channel ❑ SSUTR2 : Sous-Système Utilisateur Téléphonie R2 (applicatif téléphonique basé sur le SS7 utilisé dans le réseau téléphonique français) ❑ MTP : Message Transfert Part (ensemble des protocoles des 3 couches basses du SS7 permettant de disposer d'un réseau téléphonique dédié à la signalisation, basé sur le datagramme)
  • 8. (1.2) RNIS, couche physique ❑ Couche physique ? ❑ Définition des caractéristiques physiques de la transmission ❑ C'est un bus sur lequel on peut connecter plusieurs postes et où il peut y avoir plusieurs communications simultanées ❑ Désignée par interface S où sont multiplexés plusieurs canaux suivant le type de données véhiculées : ❑ Canal D pour la signalisation ❑ Canal B pour le transport de la voix numérisée et les données utilisateurs
  • 9. (1.3) RNIS, couche 2 ❑ Concerne principalement le canal D ❑ Définit un protocole de liaison de données entre un terminal téléphonique et l'accès au réseau téléphonique afin d'assurer une transmission fiable ❑ C'est le protocole LAP-D (Link Acces Protocol for the D channel) Réseau RNIS LAP-D LAP-D
  • 10. (1.4) RNIS, couche 3 -DSS1: Digital Subscriber Signalling System 1- ❑ Définition des messages (format) ❑ Déroulement des procédures de base ❑ Description de l'ensemble des services supplémentaires ❑ Appel de base RNIS ❑ Fin de communication RNIS
  • 11. RNIS, niveau 3 Appel de base SET UP (numéro demandé) MIF (numéro demandé) SET UP CALL PROCEEDING ALERTING ACF (ACM) ALERTING CALL PROCEEDING CONNECT RIU (ANM) CONNECT CONNECT ACKNOWLEDGE Conversation CONNECT ACKNOWLEDGE Biip... CAA CAA
  • 12. RNIS, niveau 3 Fin de communication RNIS DISCONNECT FIU (REL) DISCONNECT RELEASE LIG (RLC) CALL PROCEEDING RELEASE RELEASE COMPLETERELEASE COMPLETE CAA CAA
  • 13. (2) Pile protocolaire de GSM ❑ Rappel : dans un réseau fixe, les mêmes couches de protocoles se trouvent dans le terminal et l'équipement d'accès au réseau (le commutateur) ❑ Dans GSM, la station mobile se connecte à la BTS pour accéder au réseau mais... Cet accès est réparti entre la BTS, le BSC et le MSC !!! ⇒ toutes les couches de la pile protocolaire doivent être sur le mobile ⇒ Côté réseau, les couches sont réparties entre les différents équipements
  • 14. Architecture et protocoles CM MM RR BSSAP SCCP Niveau 3 MTP3 MTP2 MTP1 LAPDLAPDm PhysiquePhysique MS BTS BSC MSC BSS , Base Station Subsystem
  • 15. Architecture et protocoles CM MM RR BSSAP SCCP Niveau 3 MTP3 MTP2 MTP1 LAPDLAPDm PhysiquePhysique MS BTS BSC MSC BSS , Base Station Subsystem Couche 1 : traite tous les aspects de la transmission radio
  • 16. Architecture et protocoles CM MM RR BSSAP SCCP Niveau 3 MTP3 MTP2 MTP1 LAPDLAPDm PhysiquePhysique MS BTS BSC MSC BSS , Base Station Subsystem Couche 2 : Fiabilise la transmission (LAP-Dm)
  • 17. Architecture et protocoles CM MM RR BSSAP SCCP Niveau 3 MTP3 MTP2 MTP1 LAPDLAPDm PhysiquePhysique MS BTS BSC MSC BSS , Base Station Subsystem Couche 3 -Radio ressource- : Gestion de la ressource radio. Sous-couche implémentée dans le BSC
  • 18. Architecture et protocoles CM MM RR BSSAP SCCP Niveau 3 MTP3 MTP2 MTP1 LAPDLAPDm PhysiquePhysique MS BTS BSC MSC BSS , Base Station Subsystem Couche 3 -Mobility Management-Rendre transparent l'itinérance de l'abonné. Cette fonction ne peut donc être prise en compte que sur la partie fixe du réseau, donc par le MSC.
  • 19. Architecture et protocoles CM MM RR BSSAP SCCP Niveau 3 MTP3 MTP2 MTP1 LAPDLAPDm PhysiquePhysique MS BTS BSC MSC BSS , Base Station Subsystem Couche 3 -Connection Management- Similaire à la couche réseau du RNIS entre un poste numérique et son central de rattachement. La sous-couche CM est donc présente entre le mobile et le MSC.
  • 20. Autres protocoles intervenant ❑ Entre le MSC et le BSC ❑ Sur l'interface A : c'est une interface de type SS7 comportant les couches MTP (Message Transfert Part) et SCCP (Signalling Connection Control Part) ❑ Niveau 3 spécifique : BSSAP (BSS Application Part) gérant les dialogues de niveau 3 ❑ Entre la BTS et le BSC ❑ Sur l'interface Abis : cf. plus loin
  • 21. Lors de l'initialisation d'une communication ❑ Dans un réseau fixe : un terminal RNIS, connecté au réseau au niveau physique, établit une connexion de niveau 2. A tout moment il peut donc établir une communication. ❑ Dans GSM, une MS en veille n'est pas connectée au MSC, donc elle doit : ❑ Établir une connexion radio (connexion RR) pour disposer d'un canal dédié au mobile de façon à dialoguer avec le réseau ; ❑ Établir une connexion de niveau 2 avec la BTS pour fiabiliser le dialogue sur le canal dédié ; ❑ Établir une connexion (connexion MM), ce qui nécessite l'authentification et l'acceptation du mobile par le réseau
  • 22. (3) Architecture en couches sur le mobile Couche liaison de données sur l'interface radio ❑ Couche de liens basée sur le protocole LAP-Dm, adaptation de LAP-D ❑ Utilisé sur tous les canaux logiques (exceptés FCCH, SCH et RACH) : ❑ Pour les canaux unidirectionnels (BCCH, PCH, AGCH), les messages de niveau 3 sont transmis par le niveau 2 sans ajout d'en-tête ni acquittement ❑ Pour les canaux bidirectionnels (SDCCH, FACCH et SACCH) LAP-Dm est très proche de LAPD
  • 23. Couche liaison de données (...) Cas d'utilisation de LAPDm ❑ Transmission rapide et fiable des SMS entre MS et BTS, ceux-ci sont acquittés au niveau 2. Lorsque l'usager est en cours de communication, les SMS sont transmis sur le SACCH sinon sur le SDCCH ❑ Échanges des messages de signalisation sur le SDCCH et FACCH pour l'envoi d'un appel, l'exécution d'un handover ❑ Rapatriement des mesures du mobile et transmission des informations de la BTS (via canal SACCH)
  • 24. (4) Couche 3 sur l'interface radio ❑ 3 sous-couches : ❑ RR : Radio Resource ❑ MM : Mobility Management ❑ CM : Connexion Management
  • 25. Remarque sur les messages de niveau 3 ❑ Pas d'encapsulation ! Un message CM traverse les couches MM et RR de façon transparente (donc sans rajout d'en-tête particulier) ❑ Le format des messages de ces 3 sous-couches est commun, il y a un discriminateur qui permet d'identifier le type de message
  • 26. (4.1) Sous-couche RR ❑ Gestion de la connexion radio entre la MS et le BSC ❑ Établissement d'un canal dédié ❑ Rétablissement du canal lors d'un changement de cellule (handover) ❑ Il ne peut y avoir qu'une seule connexion RR active ❑ Pré-requis nécessaire avant toute connexion au réseau
  • 27. (4.2) Sous-couche MM ❑ Trois rôles différents : ❑ Assurer la gestion de la mobilité ce qui génère des échanges entre la MS et le réseau (mise à jour de localisation) ❑ Assurer les fonctions de sécurité, ce qui va provoquer des échanges de messages particuliers lors de la plupart des demandes de services ❑ Gérer les connexions MM
  • 28. Sous-couche MM : connexion MM ❑ Connexion MM (MM-connection) ? ❑ Permet à la couche CM de faire abstraction des problèmes de l'aspect itinérant et radio de la MS et de se ramener au cas d'un accès d'un terminal fixe au réseau RNIS ! ❑ Une telle connexion est établie sur demande de la sous-couche CM (sur envoi d'appel ou SMS) non pas par envoi de message d'établissement mais implicitement par le premier message CM envoyé.
  • 29. (4.3) Sous-couche CM ❑ Gestion des appels usagers ❑ Acheminement et établissement des appels d'un abonné (appel entrant et appel sortant) ❑ Interaction avec le protocole MAP (Mobile Application Protocol) gérant les dialogues avec le NSS (Network Sub-system) où se trouve les VLR's, HLR et commutateurs mobiles MSC. ❑ Proche de la sous-couche DSS1 d'un réseau RNIS (permet le support de la voix et des services supplémentaires exceptés les SMS)
  • 30. (5) Description de l'interface Abis ❑ Interface définie entre la BTS et le BSC ❑ Supporte la transmission des communications des usagers et de la signalisation (en fait, la plupart des messages de signalisation sont échangés entre le BSC ou le MSC et la MS : la BTS n'a qu'une simple fonction de relais ❑ Similitude avec le réseau fixe : l'interface est proche de celle définie entre un PABX numérique et le RNIS, la BTS jouant le rôle de PABX.
  • 31. Les couches de l'interface Abis ❑ Couche physique pour faire transiter communications et signalisation sur des canaux différents ❑ Couche liaison de données assurant la fiabilité des transmissions ❑ Couche réseau
  • 32. (5.1) Abis : couche physique ❑ Canaux de trafic ❑ Informations émises sur les canaux TCH (voix ou données utilisateurs) à des débits de 16 ou 64kbit/s ❑ Canaux de signalisation ❑ En fonction de l'importance de la BTS, 1 ou plusieurs canaux vont supporter la signalisation pour les dialogues MS-BSC, MS-MSC et BSC-BTS à des débits de 16 ou 64 kbits/s BTS BSC Canaux de trafic (~canaux B) Canaux de signalisation (~canaux D) TCH SDCCH SACCH BCCH
  • 33. (5.2) Abis : couche liaison de données ❑ Repose sur LAPD avec support des message suivants : ❑ Messages de niveau supérieur entre mobile et réseau (signalisation), plus exactement entre un TRX et le BSC (sur un canal particulier ie : un slot sur une fréquence donnée) ❑ Messages de supervision et de maintenance de la BTS, par exemple configuration d'un TRX ou mise en mode maintenance de la BTS ❑ Messages internes de gestion de la liaison de données BTS-BSC ❑ Messages émis en mode connecté (seuls les messages de remontées de mesure sont transmis en mode non connecté -émission périodique-)
  • 34. (5.3) Abis : couche réseau ❑ 2 types de messages ❑ Transparents : entre la MS et le BSC ou le MSC et pour lesquels la BTS agit comme relais ❑ Non Transparents : contenant les commande entre la BTS et le BSC (géré par une couche BTS Management) CM MM RR LAPDm Physique LAPDm Physique LAPDm Physique LAPDm Physique BTSMMessage transparent Distribution Couches supérieures RR' BTSM Message transparent Distribution BTSMS BSC Interface radio Interface Abis
  • 35. (6) Description de l'interface A pour la signalisation ❑ Définition de l'interface entre le BSC et le MSC ❑ Utilise SS7 ❑ Pile protocolaire contenue : ❑ MTP (Message Transfert Part) ❑ SCCP (Signalling Connection Control Part) ❑ BSSAP (BSS Application Part)
  • 36. Interface A ❑ 2 types de messages circulent : ❑ Les messages interprétés par le BSC et qui ont trait à la gestion des ressources radio (sous-couche BSSMAP...) ❑ Autres messages échangés entre la MS et le MSC (sous-couche DTAP) où le BSC joue le rôle de répéteur
  • 37. (6.1) Protocole BSSMAP ❑ Messages liés à un canal radio dédié particulier ❑ Message initial de la MS sur le canal radio dédié ❑ Allocation canal radio TCH ❑ Exécution d'un handover ❑ Passage en mode chiffré ❑ Libération du canal dédié ❑ Messages à destination du BSC ❑ Mise hors service des circuits de parole entre le BSC et le MSC ❑ Interrogation des ressources disponibles au BSC ❑ Réinitialisation du MSC ou du BSC ❑ Appel en diffusion d'une MS sur une zone de localisation donnée ❑ Transfert de communications vers un autre BSC BSS Management Part : définit le dialogue pour les messages interprétés par le BSC
  • 38. (6.2) Protocole DTAP ❑ Direct Transfert Application Part régit les échanges de messages des MS-MSC transitant par le BSC. ❑ Simple protocole de réémission de tous les messages reçus du niveau MM/CM du MSC sans aucune interprétation du contenu
  • 39. Vue globale de l'interface A CM RR MM SCCP MTP3 MTP2 MTP1 DTAP BSSAP BSSMAP Fonction de distribution RR LAPD Physique LAPDm Physique SCCP MTP3 MTP2 MTP1 DTAP BSSMAP Fonction de distribution BSSAP CM MM Interface AInterface Abis Interface Radio MS BSC MSC
  • 40. (7) Transcodage de la parole ❑ Question : la voix est codée sur 13 kbit/s sur l'interface radio de GSM mais le réseau fixe gère des circuits de parole à 64 kbit/s ❑ Où doit être réalisé le transcodage 13 kbits/s ↔ 64 kbit/s ? ❑ Équipements de transcodage : TRAU (Transcoder / Rate Adaptator Unit) implémenté dans le BSS ❑ Les placer les plus près possible du MSC
  • 41. Architecture pour le transcodage ❑ Placés physiquement à côté du MSC ❑ Fonctionnellement intégré au BSC ❑ Commandés à distance par le BTS TRAU BTS BSC MSC Interface Abis Interface Ater Interface A Circuit de signalisation pure Circuit de parole Voix à 64 kbit/sVoix 13 kbit/s sur canaux 16 kbit/s
  • 42. Multiplexage des canaux ? ❑ 4 communications à 13kbit/s sont transportées sur une voie MIC à 64 kbit/s ❑ On complète par des bits de cadrage et de bourrage pour obtenir un débit de 16 kbits/s pour obtenir le multiplexage des 4 voies ❑ Techniquement ? ❑ BTS reçoit des trames de parole de 260 bits toutes les 20 ms ❑ Cette trame est complété par 21 bits de contrôle, 4 bits d'alignement pour résoudre les problèmes de synchronisation et 35 bits de synchronisation permettant de marquer le début d'une trame de parole
  • 43. Bilan ? ❑ Architecture de la couche réseau complexe car répartie sur plusieurs équipements ! ❑ Une MS dialogue avec le MSC via la BTS et le BSC à travers : ❑ Interface radio ❑ Interface Abis ❑ Interface A ❑ Gestion de la ressource radio RR par le BSC ❑ Gestion de l'itinérance et des appels par le MSC ❑ Messages de contrôle pour les dialogues MSC↔BSC et BSC↔ BTS ❑ Traitement sur le format des données utilisateurs pour adapter le débit réellement transmis aux débits offerts par les liaisons fixes
