1. Réseaux sans fils locaux (Wi-Fi IEEE
802.11)
Réalisé par : Hiba farhat
Nour mallek
Année universitaire : 2019-2020

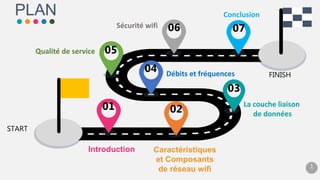

2. 1
FINISH
La couche liaison
de données
01
START
02
03
04
05
06 07
Introduction Caractéristiques
et Composants
de réseau wifi
Débits et fréquences
Qualité de service
Sécurité wifi
Conclusion
PLAN
3. • WIFI pour Wireless Fidelity.
• Le WIFI est assurément la technologie phare de ces années, il
présente le meilleur choix économique et technique face à la
solution filaire.
Introduction
2

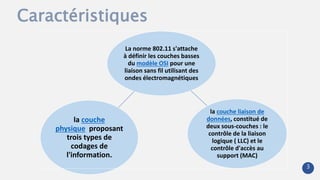

4. La norme 802.11 s'attache
à définir les couches basses
du modèle OSI pour une
liaison sans fil utilisant des
ondes électromagnétiques
la couche liaison de
données, constitué de
deux sous-couches : le
contrôle de la liaison
logique ( LLC) et le
contrôle d'accès au
support (MAC)
la couche
physique proposant
trois types de
codages de
l'information.
Caractéristiques
3

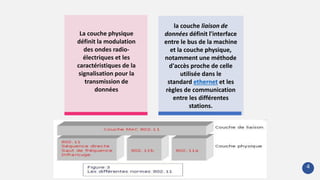

5. la couche liaison de
données définit l'interface
entre le bus de la machine
et la couche physique,
notamment une méthode
d'accès proche de celle
utilisée dans le
standard ethernet et les
règles de communication
entre les différentes
stations.
La couche physique
définit la modulation
des ondes radio-
électriques et les
caractéristiques de la
signalisation pour la
transmission de
données
4
6. leur fonction
principale est de
convertir les
données numériques
provenant d’un
réseau Ethernet en
signaux analogiques
destinés à l’antenne
Le point
d'accès.
Les cartes
wifi.
C’est à son niveau que
les protocoles de
modulation/démodulati
on des signaux
interviennent
es composants d'un réseau Wi-Fi
5

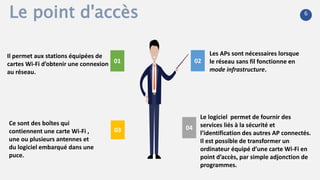

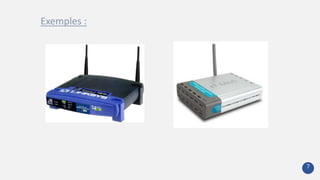

7. Le point d'accès
01 02
03 04
Il permet aux stations équipées de
cartes Wi-Fi d’obtenir une connexion
au réseau.
Les APs sont nécessaires lorsque
le réseau sans fil fonctionne en
mode infrastructure.
Ce sont des boîtes qui
contiennent une carte Wi-Fi ,
une ou plusieurs antennes et
du logiciel embarqué dans une
puce.
Le logiciel permet de fournir des
services liés à la sécurité et
l’identification des autres AP connectés.
Il est possible de transformer un
ordinateur équipé d’une carte Wi-Fi en
point d’accès, par simple adjonction de
programmes.
6

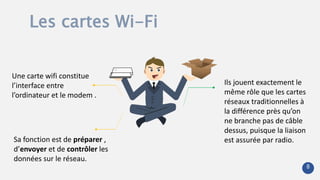

9. Ils jouent exactement le
même rôle que les cartes
réseaux traditionnelles à
la différence près qu’on
ne branche pas de câble
dessus, puisque la liaison
est assurée par radio.
Les cartes Wi-Fi
Une carte wifi constitue
l’interface entre
l’ordinateur et le modem .
Sa fonction est de préparer ,
d’envoyer et de contrôler les
données sur le réseau.
8

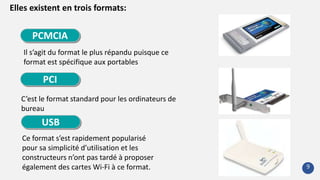

10. Elles existent en trois formats:
Il s’agit du format le plus répandu puisque ce
format est spécifique aux portables
C’est le format standard pour les ordinateurs de
bureau
Ce format s’est rapidement popularisé
pour sa simplicité d’utilisation et les
constructeurs n’ont pas tardé à proposer
également des cartes Wi-Fi à ce format.
PCMCIA
PCI
USB
9

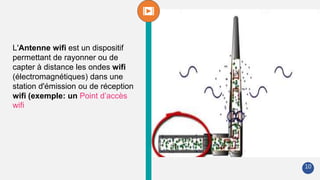

11. L'Antenne wifi est un dispositif
permettant de rayonner ou de
capter à distance les ondes wifi
(électromagnétiques) dans une
station d'émission ou de réception
wifi (exemple: un Point d’accès
wifi
10
12. 11

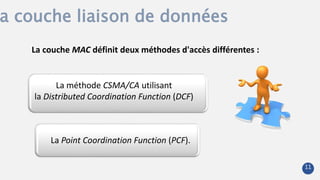

a couche liaison de données
La méthode CSMA/CA utilisant
la Distributed Coordination Function (DCF)
La Point Coordination Function (PCF).
La couche MAC définit deux méthodes d'accès différentes :

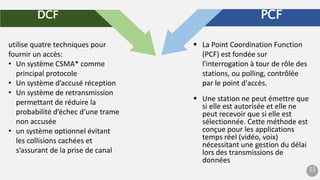

13. 13
utilise quatre techniques pour
fournir un accès:
• Un système CSMA* comme
principal protocole
• Un système d’accusé réception
• Un système de retransmission
permettant de réduire la
probabilité d’échec d’une trame
non accusée
• un système optionnel évitant
les collisions cachées et
s’assurant de la prise de canal
DCF PCF
La Point Coordination Function
(PCF) est fondée sur
l'interrogation à tour de rôle des
stations, ou polling, contrôlée
par le point d'accès.
Une station ne peut émettre que
si elle est autorisée et elle ne
peut recevoir que si elle est
sélectionnée. Cette méthode est
conçue pour les applications
temps réel (vidéo, voix)
nécessitant une gestion du délai
lors des transmissions de
données

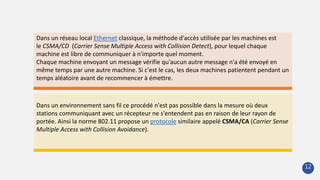

14. Dans un environnement sans fil ce procédé n'est pas possible dans la mesure où deux
stations communiquant avec un récepteur ne s'entendent pas en raison de leur rayon de
portée. Ainsi la norme 802.11 propose un protocole similaire appelé CSMA/CA (Carrier Sense
Multiple Access with Collision Avoidance).
Dans un réseau local Ethernet classique, la méthode d'accès utilisée par les machines est
le CSMA/CD (Carrier Sense Multiple Access with Collision Detect), pour lequel chaque
machine est libre de communiquer à n'importe quel moment.
Chaque machine envoyant un message vérifie qu'aucun autre message n'a été envoyé en
même temps par une autre machine. Si c'est le cas, les deux machines patientent pendant un
temps aléatoire avant de recommencer à émettre.
12

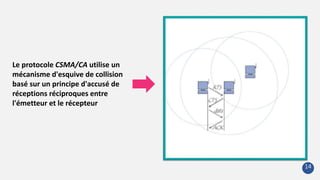

15. Le protocole CSMA/CA utilise un
mécanisme d'esquive de collision
basé sur un principe d'accusé de
réceptions réciproques entre
l'émetteur et le récepteur
14

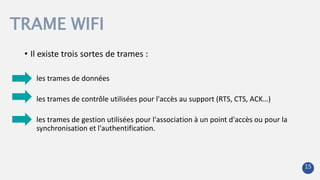

16. TRAME WIFI
• Il existe trois sortes de trames :
les trames de données
les trames de contrôle utilisées pour l'accès au support (RTS, CTS, ACK…)
les trames de gestion utilisées pour l'association à un point d'accès ou pour la
synchronisation et l'authentification.
15

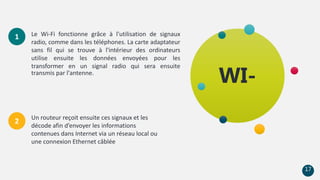

18. Le Wi-Fi fonctionne grâce à l'utilisation de signaux
radio, comme dans les téléphones. La carte adaptateur
sans fil qui se trouve à l'intérieur des ordinateurs
utilise ensuite les données envoyées pour les
transformer en un signal radio qui sera ensuite
transmis par l'antenne.
1
2 Un routeur reçoit ensuite ces signaux et les
décode afin d’envoyer les informations
contenues dans Internet via un réseau local ou
une connexion Ethernet câblée
WI-
17

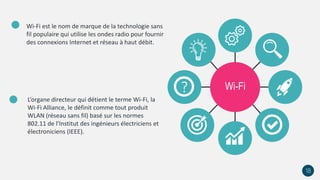

19. ? Wi-Fi
Wi-Fi est le nom de marque de la technologie sans
fil populaire qui utilise les ondes radio pour fournir
des connexions Internet et réseau à haut débit.
L’organe directeur qui détient le terme Wi-Fi, la
Wi-Fi Alliance, le définit comme tout produit
WLAN (réseau sans fil) basé sur les normes
802.11 de l’Institut des ingénieurs électriciens et
électroniciens (IEEE).
18

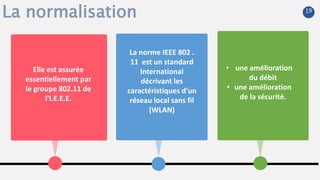

20. La norme IEEE 802 .
11 est un standard
International
décrivant les
caractéristiques d’un
réseau local sans fil
(WLAN)
Elle est assurée
essentiellement par
le groupe 802.11 de
l'I.E.E.E.
• une amélioration
du débit
• une amélioration
de la sécurité.
La normalisation 19

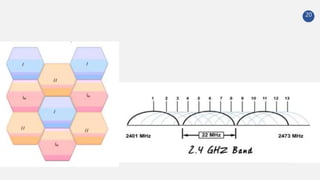

21. Un point d’accès ne peut utiliser
que trois fréquences au
maximum
Les fréquences peuvent être
réutilisées régulièrement.
En réalisant de petites cellules, permettant
une forte réutilisation des fréquences, et
compte tenu du nombre important de
fréquences disponibles en parallèle (jusqu’à 8)
21
Débits et Fréquences

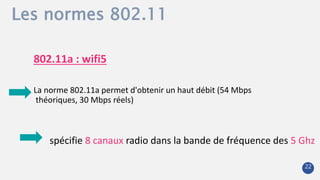

23. 802.11a : wifi5
La norme 802.11a permet d'obtenir un haut débit (54 Mbps
théoriques, 30 Mbps réels)
spécifie 8 canaux radio dans la bande de fréquence des 5 Ghz
Les normes 802.11
22
24. 802.11b : wifi
Fixe un débit moyen maximum à 11 Mbits/s / 6 Mbps rééls
une portée pouvant aller à 300 mètres
Spécifie 3 canaux radio (1, 6 et 11) sur la bande de fréquence
des 2,4 Ghz
les normes 802.11a et 802.11b sont incompatibles.
Néanmoins certains matériels offrent les 2 normes.
23

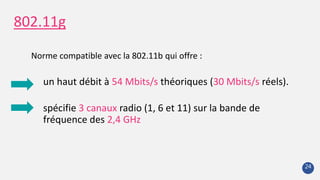

25. Norme compatible avec la 802.11b qui offre :
un haut débit à 54 Mbits/s théoriques (30 Mbits/s réels).
spécifie 3 canaux radio (1, 6 et 11) sur la bande de
fréquence des 2,4 GHz
802.11g
24

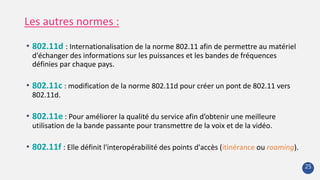

26. • 802.11d : Internationalisation de la norme 802.11 afin de permettre au matériel
d'échanger des informations sur les puissances et les bandes de fréquences
définies par chaque pays.
• 802.11c : modification de la norme 802.11d pour créer un pont de 802.11 vers
802.11d.
• 802.11e : Pour améliorer la qualité du service afin d’obtenir une meilleure
utilisation de la bande passante pour transmettre de la voix et de la vidéo.
• 802.11f : Elle définit l'interopérabilité des points d'accès (itinérance ou roaming).
Les autres normes :
25

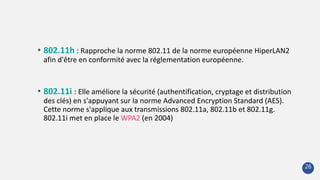

27. • 802.11h : Rapproche la norme 802.11 de la norme européenne HiperLAN2
afin d'être en conformité avec la réglementation européenne.
• 802.11i : Elle améliore la sécurité (authentification, cryptage et distribution
des clés) en s'appuyant sur la norme Advanced Encryption Standard (AES).
Cette norme s'applique aux transmissions 802.11a, 802.11b et 802.11g.
802.11i met en place le WPA2 (en 2004)
26

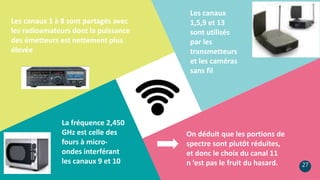

28. 27
Les canaux 1 à 8 sont partagés avec
les radioamateurs dont la puissance
des émetteurs est nettement plus
élevée
Les canaux
1,5,9 et 13
sont utilisés
par les
transmetteurs
et les caméras
sans fil
On déduit que les portions de
spectre sont plutôt réduites,
et donc le choix du canal 11
n ’est pas le fruit du hasard.
La fréquence 2,450
GHz est celle des
fours à micro-
ondes interférant
les canaux 9 et 10

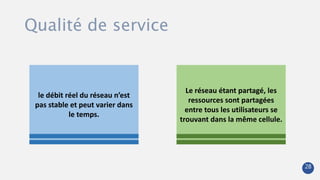

29. Qualité de service
Le réseau étant partagé, les
ressources sont partagées
entre tous les utilisateurs se
trouvant dans la même cellule.
le débit réel du réseau n’est
pas stable et peut varier dans
le temps.
28
30. 29

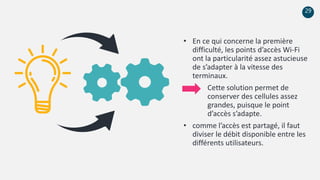

• En ce qui concerne la première
difficulté, les points d’accès Wi-Fi
ont la particularité assez astucieuse
de s’adapter à la vitesse des
terminaux.
Cette solution permet de
conserver des cellules assez
grandes, puisque le point
d’accès s’adapte.
• comme l’accès est partagé, il faut
diviser le débit disponible entre les
différents utilisateurs.
31. 30

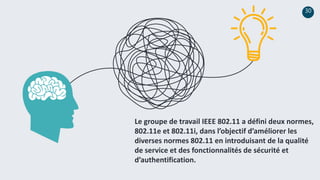

Le groupe de travail IEEE 802.11 a défini deux normes,
802.11e et 802.11i, dans l’objectif d’améliorer les
diverses normes 802.11 en introduisant de la qualité
de service et des fonctionnalités de sécurité et
d’authentification.

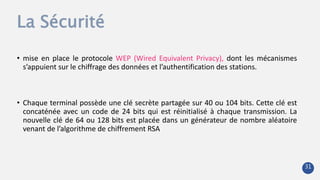

32. La Sécurité
• mise en place le protocole WEP (Wired Equivalent Privacy), dont les mécanismes
s’appuient sur le chiffrage des données et l’authentification des stations.
• Chaque terminal possède une clé secrète partagée sur 40 ou 104 bits. Cette clé est
concaténée avec un code de 24 bits qui est réinitialisé à chaque transmission. La
nouvelle clé de 64 ou 128 bits est placée dans un générateur de nombre aléatoire
venant de l’algorithme de chiffrement RSA
31

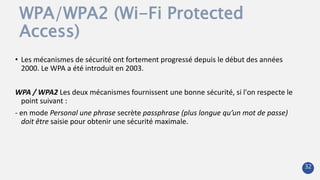

33. WPA/WPA2 (Wi-Fi Protected
Access)
• Les mécanismes de sécurité ont fortement progressé depuis le début des années
2000. Le WPA a été introduit en 2003.
WPA / WPA2 Les deux mécanismes fournissent une bonne sécurité, si l'on respecte le
point suivant :
- en mode Personal une phrase secrète passphrase (plus longue qu’un mot de passe)
doit être saisie pour obtenir une sécurité maximale.
32
La couche physique a pour rôle principal d’établir et de maintenir le lien radio ou infrarouge pour permettre la transmission de données sans fil entre les stations composant le réseau. En plus elle offre à la couche MAC des primitives lui permettant de tester l’état – occupé ou disponible – du canal radio ou infrarouge ou bien encore de savoir si une transmission ou une réception vient de commencer ou de se terminer
La norme Wi-Fi étant entièrement compatible avec la norme Ethernet des réseaux filaires, on a la possibilité de connecter un AP sur le réseau filaire. Cela permet d’étendre rapidement et à faible coût un réseau filaire déjà existant, de mettre un serveur accessible par les stations, de surfer sur Internet dans votre jardin sans avoir à tirer un câble depuis votre modem.
La carte wifi les traduit les donnees en code numérique, plus précisément en octet, afin que l’unité centrale puisse les comprendre et les traiter .
équipée d’une antenne émettrice / réceptrice
CSMA/CA ressemble plus à un groupe d'élèves dans une classe : lorsqu'un élève veut parler, il doit lever la main et l'enseignant va l'autoriser à parler pour une durée définie. Si un élève au premier rang lève la main, il ne peut pas voir celui qui a levé la main au fond, d'où l'importance du rôle de l'enseignant.
CSMA/CD correspond à un groupe dans lequel chaque personne peut prendre la parole quand il le souhaite (lors d'un silence). Si deux personnes parlent en même temps, elles s'arrêtent et attendent un petit temps (aléatoire pour chaque personne).
CSMA/CA ressemble plus à un groupe d'élèves dans une classe : lorsqu'un élève veut parler, il doit lever la main et l'enseignant va l'autoriser à parler pour une durée définie. Si un élève au premier rang lève la main, il ne peut pas voir celui qui a levé la main au fond, d'où l'importance du rôle de l'enseignant.
La station voulant émettre écoute le réseau.
Si le réseau est encombré, la transmission est différée.
si le média est libre pendant un temps donné (appelé DIFS pour Distributed Inter Frame Space), alors la station peut émettre.La station transmet un message appelé Request To Send (noté RTS signifiant Demande pour émettre) contenant des informations sur le volume des données qu'elle souhaite émettre etsa vitesse de transmission.
Le récepteur (généralement un point d'accès) répond un Clear To Send (CTS, signifiant Le champ est libre pour émettre), puis la station commence l'émission des données.A réception de toutes les données émises par la station, le récepteur envoie un accusé de réception (ACK).
Toutes les stations avoisinantes patientent alors pendant un temps qu'elle considère êtrecelui nécessaire à la transmission du volume d'information à émettre à la vitesse annoncée.
La représentation de la trame est une représentation générale et ses champs changent suivant la fonction de celle-ci
Les paquets de données, provenant de la couche réseau, sont encapsulés au niveau 2 par un en-tête MAC, formant une MPDU (Mac Protocol Data Unit). Cette MPDU est ensuite encapsulée dans une seconde trame au niveau 1 (physique) pour permettre la transmission sur le média
Version de protocole : version de la trame 802.11 utilisée
Type et sous-type : identifient une des trois fonctions et sous-fonctions de la trame (contrôle, données et gestion)
Vers DS : défini sur 1 bit dans les trames de données destinées au système de distribution (périphériques de la structure sans fil)
À partir de DS : défini sur 1 bit dans les trames de données quittant le système de distribution
Fragments supplémentaires : défini sur 1 bit pour les trames comportant un autre fragment
Réessayer : défini sur 1 bit si la trame est une retransmission d'une trame antérieure
Gestion de l'alimentation: défini sur 1 bit pour indiquer qu'un nœud sera en mode économie d'énergie
Données supplémentaires : défini sur 1 bit pour indiquer à un nœud en mode économie d'énergie que d'autres trames sont mises en mémoire tampon pour ce nœud
WEP (Wired Equivalent Privacy) : défini sur 1 bit si la trame contient des informations chiffrées WEP à des fins de sécurité
Ordre : défini sur 1 bit dans une trame de type de données qui utilise une classe de services strictement ordonnée (pas de réorganisation nécessaire)
Durée/ID : selon le type de trame, indique le temps (en microsecondes) nécessaire pour transmettre la trame ou l'identité d'association (AID, Association Identity) de la station de travail ayant transmis la trame
AD (adresse de destination) : adresse MAC du nœud de destination final sur le réseau
AS (adresse source) : adresse MAC du nœud qui a lancé la trame
AR (adresse du récepteur) : adresse MAC qui identifie le périphérique sans fil constituant le destinataire immédiat de la trame
Numéro de fragment : indique le numéro de chaque fragment d'une trame
Numéro d'ordre : indique le numéro d'ordre attribué à la trame ; les trames retransmises sont identifiées par des numéros d'ordre dupliqués
AE (adresse de l'émetteur) : adresse MAC qui identifie le périphérique sans fil ayant transmis la trame
Corps de trame : contient les informations transportées ; généralement un paquet IP pour les trames de données
FCS (séquence de contrôle de trame) : contient un contrôle par redondance cyclique (CRC) 32 bits de la trame
Les premiers équipements conçus à partir des préconisations de la norme IEEE 802.11 ont rencontré des problèmes d'interopérabilité car l'IEEE n'avait pas les moyens de tester et valider selon leurs standards les équipements disponibles sur le marché.
-ont formé la Wireless Ethernet Compatibility Alliance (WECA) et déposé la nouvelle technique Wi-Fi. Le but de cette organisation indépendante était de tester, certifier l'interopérabilité des produits et de promouvoir la technologie
Ces révisions visent essentiellement :
2- De la sorte, dans une entreprise, le nombre de machines que l’on peut raccorder est très important et permet à chaque station terminale de se raccorder à haut débit à son serveur ou à un client distant.
Question 7.– Pourquoi le débit effectif d’un réseau Wi-Fi est-il loin du débit théorique ?
Réponse.– Tout d’abord, la station s’adapte à son environnement et émet à la vitesse maximale compte tenu des contraintes environnementales. Si la station est trop loin ou travaille avec des interférences, sa vitesse de transmission chute de 11 à 5,5, voire 2 ou même 1 Mbit/s. De plus, les temporisateurs destinés à éviter les collisions font perdre beaucoup de temps. Le débit moyen du point d’accès est alors bien plus faible que le débit théorique. IEEE 802.11a et g 405 cadre de la normalisation HiperLAN de l’ETSI au niveau européen en ce qui concerne la couche physique
Une des normes les plus répandues elle :
On trouve une norme propriétaire 802.11b+ qui améliore le débit
En ce début des années 2000, la norme IEEE 802.11b s’est imposée comme standard, et plusieurs millions de cartes d’accès réseau Wi-Fi ont été vendues. Wi-Fi a d’abord été déployé dans les campus universitaires, les aéroports, les gares et les grandes administrations publiques et privées, avant de s’imposer dans les réseaux des entreprises pour permettre la connexion des PC portables et des équipements de type PDA. Wi-Fi travaille avec des stations de base dont la vitesse de transmission est de 11 Mbit/s et la portée de quelques dizaines de mètres.
Itinérance rapide (ou Fast Roaming) est une fonctionnalité qui permet à vos clients WiFi de passer rapidement d’une connexion à l’autre, afin d’obtenir un signal WiFi plus puissant, ce qui améliore votre expérience WiFi et optimise la charge de chaque AP en ajustant le nombre. des clients connectés à eux.
L’HiperLAN est un standard orienté routage, c’est-à-dire, si un nœud destinataire est, ou devient hors de portée de réception du signal qui lui est adressé, au moins un nœud intermédiaire se charge automatiquement de prendre le relais pour acheminer les données à bon port
-Wi-Fi Protected Access (WPA et WPA2) est un mécanisme pour sécuriser les réseaux sans-fil de type Wi-Fi.
La qualité de service est toujours un élément essentiel dans un réseau. Les réseaux 802.11 posent de nombreux problèmes pour obtenir de la qualité de service.
Lorsqu’une station n’a plus la qualité suffisante pour émettre à 11 Mbit/s, elle dégrade sa vitesse à 5,5 puis 2 puis 1 Mbit/s. Cette dégradation provient soit d’un éloignement, soit d’interférences
Dans les réseaux sans fil, le support est partagé. Tout ce qui est transmis et envoyé sur le support peut donc être intercepté.
Pour permettre aux réseaux sans fil d’avoir un trafic aussi sécurisé que dans les réseaux fixes, le groupe de travail IEEE 802.11 a
