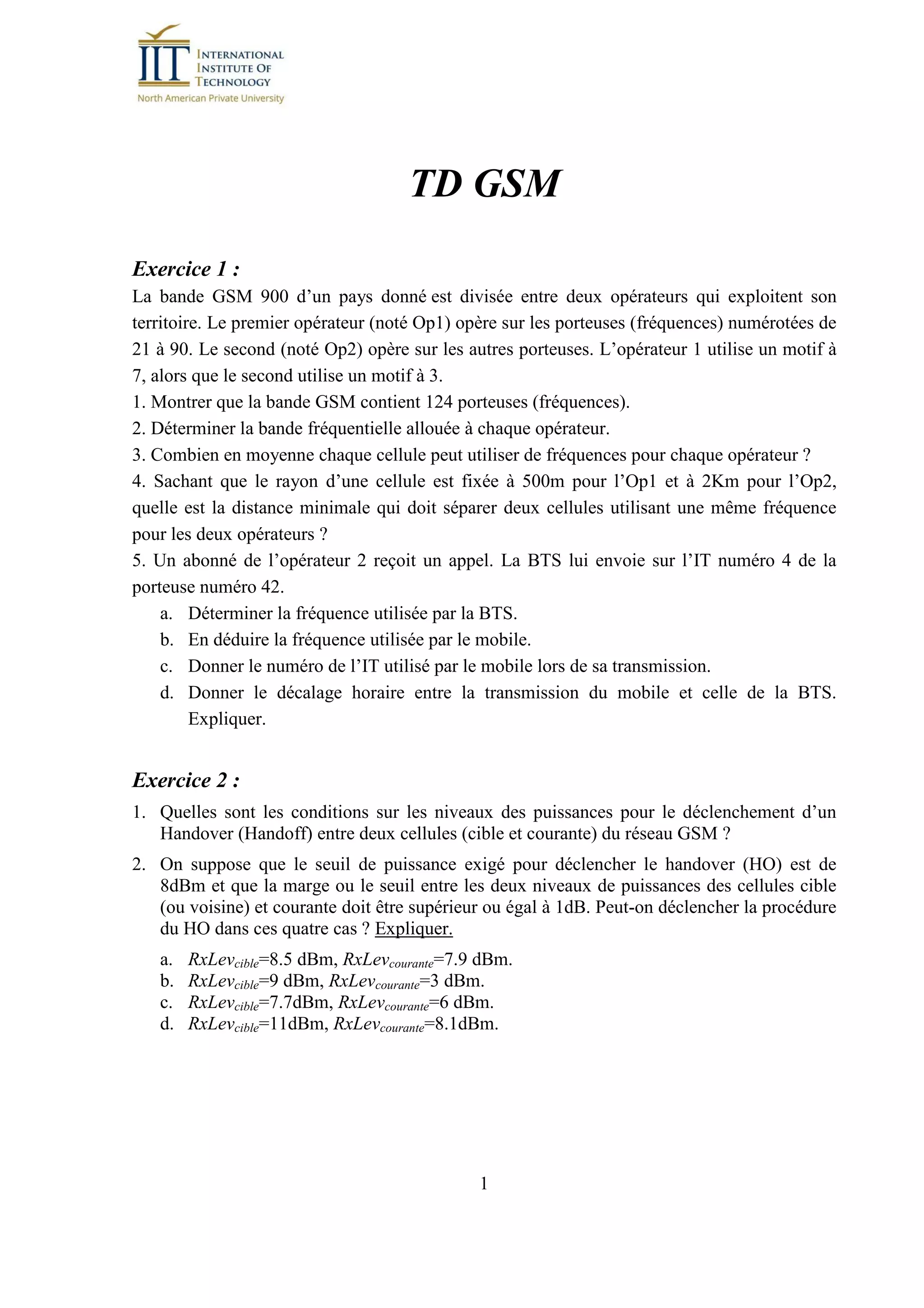

TD GSM
Exercice 1 :
La bande GSM 900 d’un pays donné est divisée entre deux opérateurs qui exploitent son
territoire. Le premier opérateur (noté Op1) opère sur les porteuses (fréquences) numérotées de
21 à 90. Le second (noté Op2) opère sur les autres porteuses. L’opérateur 1 utilise un motif à
7, alors que le second utilise un motif à 3.
1. Montrer que la bande GSM contient 124 porteuses (fréquences).
2. Déterminer la bande fréquentielle allouée à chaque opérateur.
3. Combien en moyenne chaque cellule peut utiliser de fréquences pour chaque opérateur ?
4. Sachant que le rayon d’une cellule est fixée à 500m pour l’Op1 et à 2Km pour l’Op2,
quelle est la distance minimale qui doit séparer deux cellules utilisant une même fréquence
pour les deux opérateurs ?
5. Un abonné de l’opérateur 2 reçoit un appel. La BTS lui envoie sur l’IT numéro 4 de la
porteuse numéro 42.
a. Déterminer la fréquence utilisée par la BTS.
b. En déduire la fréquence utilisée par le mobile.
c. Donner le numéro de l’IT utilisé par le mobile lors de sa transmission.
d. Donner le décalage horaire entre la transmission du mobile et celle de la BTS.
Expliquer.
Exercice 2 :
1. Quelles sont les conditions sur les niveaux des puissances pour le déclenchement d’un
Handover (Handoff) entre deux cellules (cible et courante) du réseau GSM ?
2. On suppose que le seuil de puissance exigé pour déclencher le handover (HO) est de
8dBm et que la marge ou le seuil entre les deux niveaux de puissances des cellules cible
(ou voisine) et courante doit être supérieur ou égal à 1dB. Peut-on déclencher la procédure
du HO dans ces quatre cas ? Expliquer.
a. RxLevcible=8.5 dBm, RxLevcourante=7.9 dBm.
b. RxLevcible=9 dBm, RxLevcourante=3 dBm.
c. RxLevcible=7.7dBm, RxLevcourante=6 dBm.
d. RxLevcible=11dBm, RxLevcourante=8.1dBm.
2

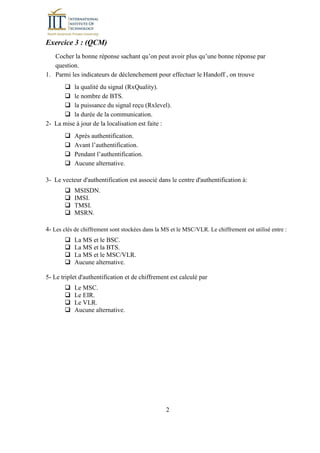

Exercice 3 : (QCM)
Cocher la bonne réponse sachant qu’on peut avoir plus qu’une bonne réponse par
question.
1. Parmi les indicateurs de déclenchement pour effectuer le Handoff , on trouve
la qualité du signal (RxQuality).
le nombre de BTS.
la puissance du signal reçu (Rxlevel).
la durée de la communication.
2- La mise à jour de la localisation est faite :
Après authentification.
Avant l’authentification.
Pendant l’authentification.
Aucune alternative.
3- Le vecteur d'authentification est associé dans le centre d'authentification à:
MSISDN.
IMSI.
TMSI.
MSRN.
4- Les clés de chiffrement sont stockées dans la MS et le MSC/VLR. Le chiffrement est utilisé entre :
La MS et le BSC.
La MS et la BTS.
La MS et le MSC/VLR.
Aucune alternative.
5- Le triplet d'authentification et de chiffrement est calculé par
Le MSC.
Le EIR.
Le VLR.
Aucune alternative.
